MagicWatch MWE860 - Sensor DOMETIC - Gratis bruksanvisning och manual
Hitta enhetens manual gratis MagicWatch MWE860 DOMETIC i PDF-format.
| Produkttyp | Ultraljuds parkeringshjälp |
| Märke | Dometic |
| Modell | MagicWatch MWE860 |
| Detektionsområde | 0,40 m till 1,6 m |
| Ultraljudsfrekvens | 40 kHz |
| Matningsspänning | 10-24 V |
| Strömförbrukning | 120 mA max |
| Driftstemperatur | -25 °C till +70 °C |
| Leveransinnehåll | 4 ultraljudssensorer, styrelektronik, anslutningskablar, display (MWE860), monteringsmaterial |
| Användning | Övervakning av utrymmet bakom fordonet vid manövrering |
| Signalering | Ljud (pip) och visuell (LED-display med staplar) |
| Montering | På icke-metallisk stötfångare, avstånd till mark 50 cm, 90° vinkel |
| Inställningar | Känslighet (låg, medel, hög), borttagning av fasta objekt, fabriksinställning |
| Garanti | Legal |
| Underhåll | Rengör sensorerna, utsätt inte elektroniken för fukt |
| Säkerhet | Installera inte i krockkuddens område, säker fastsättning i fordonet |
| Reservdelar | Sensorer, kablar, display, skärverktyg (tillbehör) |
| Reparerbarhet | Byte av sensorer möjligt |
| Certifiering | 030117 |
Vanliga frågor - MagicWatch MWE860 DOMETIC
Användarfrågor om MagicWatch MWE860 DOMETIC
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Sensor i PDF-format gratis! Hitta din manual MagicWatch MWE860 - DOMETIC och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. MagicWatch MWE860 av märket DOMETIC.
BRUKSANVISNING MagicWatch MWE860 DOMETIC
Monterings- och bruksanvisning ..... 111
Parkeringshjälp
8 Registreringsområde
Se fig. 14
Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.
Innehållsförteckning
1 Säkerhets- och installationsanvisningar 112
2 Leveransomfattning....113
4 Ändamålsenlig användning 114
5 Före monteringen....114
6 Montera parkeringshjälpen 115
7 Ansluta parkeringshjälpen 115
8 Avkänningsområde. 117
9 Ställa in systemet 117
10 Funktionstest....119
11 Använda parkeringshjälpen....120
12 Felsökning....121
13 Garanti....122
14 Avfallshantering....122
15 Tekniska data....123
1 Säkerhets- och installationsanvisningar
Följande texter kompletterar endast bilderna i bilagan. I sig är texterna inga fullständiga monterings- och användningsanvisningar! Beakta alltid bilderna i bilagan!
Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten!
Beakta gällande lagar och bestämmelser.
Tillverkaren övertar inget ansvar för skador i följande fall:
- skador på produkten, orsakade av mekanisk påverkan eller överspänning
- ändringar som utförts utan uttryckligt medgivande från tillverkaren
- ej ändamålsenlig användning
AKTA!
- Fäst de delar till parkeringshjälpen som monteras inne i fordonet så att de inte kan lossna och skada personerna i fordonet (t.ex. vid kraf-tiga bromsningar, trafikolyckor).
- Se till att de delar av parkeringshjälpen som monteras inne i bilen inte monteras inom en krockkuddes utlösningsområde. Annars finns det risk för skador när krockkudden löser ut.
- Parkeringshjälpen är till för att underlätta parkeringen. Föraren måste dock ändå alltid iaktta största försiktighet under parkeringen.
OBSERVERA!
- På fordon med LED-bakljus kan det uppstå störningar när parkerings-hjälpen monteras.
- Parkeringshjälpen ska inte moneras i stötfångare av metall.
- Styrenheten får inte utsättas för fukt.
- Styrenheten får inte installeras i omedelbar närhet av andra styrmoduler.
- Se till att sensorerna inte täcker över några signallampor.
- När sensorerna monteras: se till att inga föremål som sitter fast på fordonet hamnar inom sensorernas avkänningsområde. Indikering av fasta föremål, t.ex. dragkrokar, kan förhindras.
- Applicera lite fett i sensorernas stickkontakter.
2 Leveransomfattning
Se bild 1
Nr Mängd Beteckning Artikelnr
| 14 ultraljudssensorer 9101500043 | ||||||||
| 2 | 1 | s | t | y | r | e | n | h |
| MWE820 | 9101500044 | |||||||
| MWE860 | 9101500046 | |||||||
| MWE890 | 9101500047 | |||||||
| 31 | högtalare | 9101500051 | ||||||
| 41 | anslutningskabel styrenhet | |||||||
| 5 | 4 anslutningskablar sensorer | |||||||
| 61 | fastsättningsmaterial | |||||||
| 71 | kärnborr 21,5 mm | |||||||
| 8 | 1 | display (endast MWE 860) | 9101500045 | |||||
3 T i l l b e h ö r
Följande tillbehör finns tillgängligt (ingår inte i leveransen):
| Beteckning | Artikelnr |
| Stansverktyg 22 mm | 9101500024 |
| Extern knapp (endast MWE890) | 9101500049 |
| display (endast MWE890) | 9101500045 |
| Förlängningskabel, display, 5 m (endast MWE860, 890) | 9101500053 |
| Anslutningskabel, sensor, 250 cm (endast MWE820, 860) | 9101500048 |
| Anslutningskabel, sensor, 450 cm (endast MWE890) | 9101500050 |

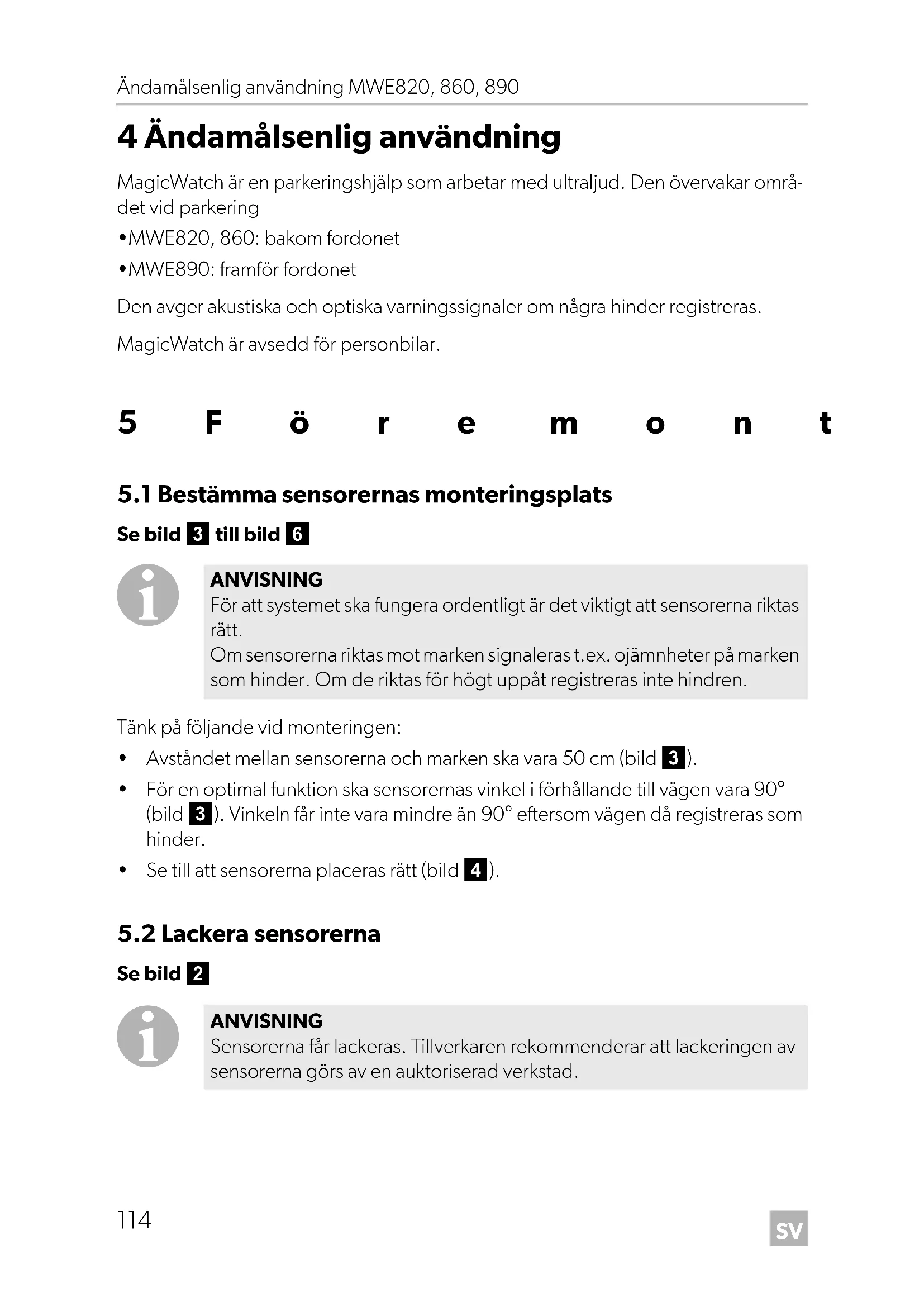

4 Ändamålsenlig användning
MagicWatch är en parkeringshjälp som arbetar med ultraljud. Den övervakar området vid parkering
•MWE820, 860: bakom fordonet
•MWE890: framför fordonet
Den avger akustiska och optiska varningssignaler om några hinder registreras.
MagicWatch är avsedd för personbilar.
5 F ö r e m o n t
5.1 Bestämma sensorernas monteringsplats
Se bild 3 till bild 6
ANVISNING
För att systemet ska fungera ordentligt är det viktigt att sensorerna riktas rätt.
Om sensorerna riktas mot marken signaleras t.ex. ojämnheter på marken som hinder. Om de riktas för högt uppåt registreras inte hindren.
Tänk på följande vid monteringen:
- Avståndet mellan sensorerna och marken ska vara 50 cm (bild 3).
- För en optimal funktion ska sensorernas vinkel i förhållande till vägen vara 90° (bild 3). Vinkeln får inte vara mindre än 90° eftersom vägen då registreras som hinder.
• Se till att sensorerna placeras rätt (bild 4).
5.2 Lackera sensorerna
Se bild 2
ANVISNING
Sensorerna får lackeras. Tillverkaren rekommenderar att lackeringen av sensorerna görs av en auktoriserad verkstad.
6 Montera parkeringshjälpen
Se bild 7 till bild 11
OBSERVERA! Risk för lackskador!
- Vid stansning eller borning får omgivningstemperaturen inte ligga under 18 °C.
•Vi rekommenderar att stansverktyget används. - Se till att stansverktyget ligger plant när det används.
▶Avgrada borrhålen.
Borra lite snett nedtill på stötfångarens insida, då passar sensorerna bättre. Sensorkåpan kan då sättas in snett neråt.
OBSERVERA! Risk för funktionsstörningar!
Tänk på att sensorerna ska riktas ordentligt. Sensorernas översida är märkta med ett ▲.
7 Ansluta parkeringshjälpen
ANVISNING
- MWE820, 860: På en del fordon fungerar backljustet endast när tändningen är påslagen. Då måste man slå på tändningen för att kunna bestämma plus- och jordledningen.
- MWE890: När hastighetssignalen har anslutits till styrenheten avaktiveras sensorerna automatiskt vid en hastighet över ca 15 km/h. När hastigheten sjunker under ca 15 km/h aktiveras sensorerna igen.
MWE820, 860: Kopplingsschemat finns på bild 12.
Nr Beteckning
| 1 S t y r e n h e t |
| 2 Backljus |
| 3 Svart/blå ledare: anslutning till tändningsplus (+12 V) |
| 4 Brun ledare: anslutning till jord |
| 5 Röd/grå ledare: anslutning till radions mute-anslutning (tillval) |
| 6 Gul ledare från högtalaren |
| 7 Blå ledare från högtalaren |
| 8 display (endast MWE860) |
| 9 Sensorer |
MWE890: Kopplingsschemat finns på bild 13.
Nr Beteckning
| 1 S t y r e n h e t |
| 2 Svart/blå ledare: anslutning till tändningsplus (+12 V) |
| 3 Brun ledare: anslutning till jord |
| 4 Gul ledare från högtalaren |
| 5 Blå ledare från högtalaren |
| 6 Röd/grå ledare: anslutning till radions mute-anslutning (tillval) |
| 7 Gul/blå ledare: Anslutning till backljus (tillval) |
| 8 Svart/gul ledare: Anslutning till hastighetssignalen för hastighetsmätaren (tillval) |
| 9 Sensorer |
8 A v k ä n n i n g
Se bild 14
Parkeringshjälpens avkänningsområde delas in i fyra zoner:
•Zon 1 (endast MWE820, 860)
Den här zonen är det första gränsområdet. Här kan det hända att små eller dåligt reflekterande föremål inte registreras.
•Zon 2
Inom denna zon registreras så gott som samtliga föremål.
•Zon 3
Inom denna zon registreras så gott som samtliga föremål, det kan dock hända att föremål befinner sig inom sensorernas döda vinkel eller så registreras de inte p.g.a. dess fysikaliska egenskaper eller dess ringa storlek.
- Stoppzon (4)
Om föremål registreras inom denna zon signalerar parkeringshjälpen "stopp" genom en oavbruten akustisk signal.
Inom denna zon registreras så gott som samtliga föremål, det kan dock hända att föremål befinner sig inom sensorernas döda vinkel eller så registreras de inte p.g.a. dess fysikaliska egenskaper eller dess ringa storlek.
Indikering av fasta föremål, t.ex. dragkroken, kan dämpas.
9 S t ä l l a i n s
Styrenheten har en knapp (bild 15 1) för inställning av följande parametrar.
9.1 Inställning av känsligheten
▶Slå på tändningen.
▶ Lägg i backen (endast MWE820, 860).
▶ Tryck på knappen kortare än två sekunder för att ställa in känsligheten i följande ordningsföljd:
– Låg känslighet: högtalaren avger en pipton
- Medelhög känslighet (standard): högtalaren avger två piptoner
– Hög känslighet: högtalaren avger tre pipton
Genom upprepade tryckningar på knappen ändras känsligheten enligt den ovanstående ordningsföljden.
9.2 Förhindra visning av fasta föremål (t.ex. dragkrok) (endast MWE820, 860)
OBSERVERA!
Se till att det inte finns några föremål, fordon eller personer i stoppzonei innan du gör inställningen.
▶Slå på tändningen.
▶Lägg i backen.
▶Tryck på knappen i två till fyra sekunder, tills högtalaren avger en kort pipton.
√Högtalaren avger flera korta piptoner.
√ Systemet initialiserar det fasta föremålet.
▶Avsluta inställningen: lägg ur backen igen efter minst tre sekunder.
9.3 Återställning av fabriksinställningar
MWE820, 860
▶Slå på tändningen.
▶Lägg i backen.
▶Tryck på knappen längre än fyra sekunder.
√Högtalaren avger flera korta piptoner.
▶Lägg ur backen.
▶Lägg i backen igen.
√ Systemet återställs till fabriksinställningarna.
MWE890
ANVISNING
Om hastighetssignalen för hastighetsmätaren kopplas bort från styrenheten, måste fabriksinställningen återställas för att sensorerna ska fungera korrekt igen.
▶Slå på tändningen.
▶Tryck på knappen längre än två sekunder.
√Högtalaren avger flera korta piptoner.
▶Släpp upp knappen.
√ Systemet återställs till fabriksinställningarna.
9.4 Visa spegelvända bilder på displayen (endast MWE860)
Om hindren visas på "fel sida", gå till väga på följane sätt:
▶ Anslut sensorernas kontakter till styrmodulen i omvänd ordningsföljd (1 → 4, 2 → 3, 3 → 2, 4 → 1).
10 Funktionstest
Kör långsamt mot en vägg för att testa parkeringshjälpen.
OBSERVERA!
Var mycket försiktig när du testar systemet för första gången, lyssna noga på de olika tonföljderna (bild 14).
11 Använda parkeringshjälpen
De bakre sensorerna (MWE 820, 860) aktiveras automatiskt när backen läggs i, tändningen är påslagen/motorn är igång. En dubbel alarmton hörs ur högtalaren.
De främre sensorerna (MWE890) aktiveras automatiskt när tändningen är på och hastigheten ligger mellan 0 och ca 15 km/h.
Styrenheten till de främre sensorerna kan även kopplas till backljustet istället för att kopplas till hastighetssignalen eller anslutas till en extern strömbrytare.
ANVISNING
Innan en av de båda funktionerna används ska knappen på styrenheten tryckas in i 2 sekunder (se kapitel "Återställning av fabriksinställningar" på sidan 118).
Sensorerna är aktiva i följande fall:
• Cirka 30 sekunder efter att motorn har startats
- När backen är ilagd och styrenheten är ansluten till backljustet
• Cirka 30 sekunder efter att backen har lagts ut
- Med en extern knapp (tillbehör) kan sensorerna kopplas aktiva i ett intervall på ca 30 sekunder.
En signal ljuder regelbundet så fort ett hinder befinner sig inom avkänningsområdet.
När man närmar sig hindret ändras tonföljden och blinkfrekvensen beroende på vilken zon hindret finns i, därigenom signaleras det aktuella avståndet (bild 14).
MWE860 (tillval MWE890): På displayen tänds fler lysdioder ju närmare hindret kommer.
OBSERVERA!
Stanna genast bilen och kontrollera avståndet (stig vid behov ut ur bilen) om nedanstående sker under parkeringen:
Under parkeringen signalerar systemet ett hinder och signalerna blir snabbare (växlar t.ex. från långsamt till "medelsnabbt"). Plötsligt växlar systemet till långsamma signaler igen, eller det signalerar inget hinder längre.
Det betyder att hindret inte längre befinner sig inom sensorernas avkänningsområde (beroende på modell).
12 Felsökning
Systemet fungerar inte.
Spänningsförsörjningskabeln (svart/blå och brun ledning) har ingen kontakt eller felaktig anslutning.
▶Kontrollera anslutningarna.
Sensorernas kontakter har inte anslutits till styrenheten, eller de har inte anslutits korrekt.
▶Kontrollera kontakterna, anslut dem vid behov rätt, de måste haka i ordentligt.
När tändningen slås på ljuder en lång ton (ca 3 sek.)
En eller flera sensorer är defekta eller är inte anslutna till styrenheten. Högtalaren avger först en lång signalton, därefter anger antalet signaltoner vilken sensor som är trasig, t.ex. tre piptoner för sensor 3.
▶Kontrollera kontakterna, anslut dem vid behov rätt, de måste haka i ordentligt.
▶Byt ut den trasiga sensorn/de trasiga sensorerna.
OBSERVERA!
Systemet fungerar inte längre tillförlitligt om en eller flera sensorer är defekta.
Apparaten felanmäler föremål.
Följande orsaker kan leda till falskt alarm:
- Till exempel smuts eller frost på sensorerna.
▶Rengör sensorerna. - Sensorerna har monterats felaktigt.
▶ Rikta sensorerna eller ställ in höjden (bild 3). - Sensorerna har kontakt med chassit.
▶ Isolera sensorerna från chassit.
Föremål på fordonet (t.ex. frakt av cykel) kan leda till falskt alarm.
Ställ in systemet så att fasta föremål inte indikeras längre (se kapitel "Ställa in systemet" på sidan 117).
13 Garanti
Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.
Vid reparations- resp. garantiärenden ska följande skickas med:
• defekta komponenter,
- en kopia på fakturan med inköpsdatum,
•en reklamationsbeskrivning/felbeskrivning.
14 Avfallshantering
▶Lämna om möjligt förpackningsmaterialet till återvinning.
När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
15 Tekniska data
| MagicWatch | |||
| MWE820 MW | E860 MWE890 | ||
| Artikelnr: 9600000353 9600000354 9600000355 | |||
| Avkänningsområde: | ca 0,40 m till och med 1,6 m | ca 0,35 m till ochmed 0,75 m | |
| Ultraljudsfrekvens: 40 kHz | |||
| Försörjningsspänning: 10 – 24 V | |||
| Strömbehov: maximalt 120 mA | |||
| Drifttemperatur: -25 °C till +70 °C | |||
| Godkännande: |  030117 | ||
ANVISNING
Sensorerna får lackeras. Tillverkaren rekommenderar att lackeringen av sensorerna görs av en auktoriserad verkstad.
S-42131 Västra Frölunda
+46 31 7341100
+46 31 7341101
Mail: info@dometicgroup.se
