BRUKSANVISNING RC 4000 DOMETIC

Läs denna bruksanvisning noggrant innan du använder denna kylbox. Om du säljer kylboxen eller ger bort den, se till att den nya ägaren får bruksanvisningen.

Tack för att du valde just vår produkt. Vi hoppas att den bereder dig stor användning utan några problem.

Här följer några symboler som vi vill göra dig uppmärksam på. Vi informerar dig om dessa, så att du skall kunna använda kylboxen på ett så säkert och effektivt sätt som möjligt.

fara, i händelse av felaktig användning

värt att veta

information om miljöskydd

Kylboxen som du har köpt är konstruerad för att drivas med elektricitet, med ett fordonsbatteri eller med gasol.

Varning!

Om kylboxen drivs med gasol får den endast användas i välventilerade utrymmen, t.ex. i ett tält eller på marknivå på en relativt låg terrass, i skydd mot regn och vattenstänk. Om den drivs med elektricitet, kan den användas i ett slutet rum. Även i detta fall måste kylboxen skyddas från vatten.

Det är förbjudet att lagra giftiga eller explosiva ämnen i denna apparat!

Varning!

Använd alltid bara en energikälla.

Vid drift av kylboxen míste alltid transporthjulen vara installerad.

Varning!

Din bärbara gasdrivna frys-/kylskåpsenhet får endast användas på en välventilerad plats, väl skyddad från regn eller vattenstänk.

För effektiv drift är det viktigt att enhetens baksida får så mycket ventilation som möjligt för att värmen skall kunna strömma ut. Det varmaste stället är i närheten av brännaren och det är viktigt att detta ställe inte blockeras eller utsätts för brandfarliga material (t.ex. gräs eller plastskynken som kan börja brinna) i synnerhet vid gasdrift.

Vid elektrisk drift kan apparaten användas i ett slutet område. Apparaten måste dock fortfarande skyddas från fukt.

1. Uppackning
2. Bild på kylboxen
3. Rengöring

4. Kylboxens placering

5. Så här använder du kylboxen

5.1 Vid drift med el
5.2 Vid drift med batterier
5.3 Vid drift med gasol

1. Montering av hjul

2. Framställning av is

3. Goda råd

4. Avfrostning, rengöring och underhåll

5. Garanti och Kundservice

6. Att sätta igång kylboxen, teknisk information

11.1. Anslutning till elnätet
11.2. Anslutning till energitillförsel för fordon
11.3. Anslutning till gasflaska
11.4. Erforderliga detaljer för anslutning av kylbox/gasflaska
11.5. Så här ansluts gasflaska med fast inbyggd uttagsventil
11.6 Så här ansluts gasflaska med inbyggd kulbackventil

1. Information om miljöskydd

2. Återvinning

1. Uppackning

Se till att kylboxen inte har utsatts för skada, när den packas upp. Om du upptäcker att kylboxen har skadats under transport, skall detta rapporteras till transportföretaget omedelbart.

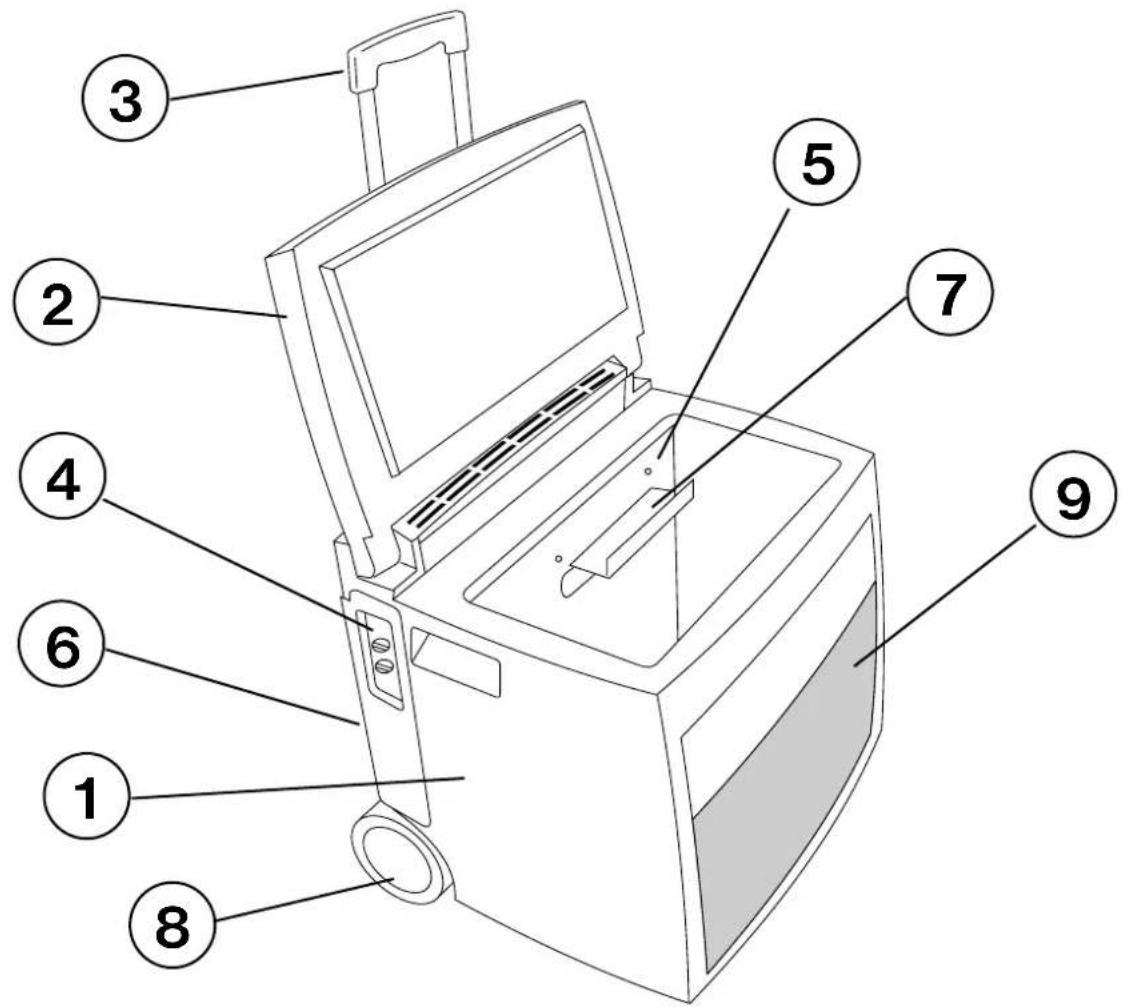

2. Bild av kylboxen

Rengör kylboxens insida och utsida innan den används.

• Använd en mjuk handduk, ljummet vatten och ett rengöringsmedel utan slipmedel. Se till att inget vatten kommer i kontakt med det bakre skyddsgallret eller styrelementen.
• Torka sedan av kylboxen med hjälp av en ren handduk och rent vatten, och torka den torr.
• För att undvika skador på kylboxen, bör tvål, soda eller slipande rengöringsmedel inte användas.

4. Kylboxens placering

i Under kylprocessen för kylboxen vidare avledd värme genom kondensorn (under det bakre skyddets övre del) till luften som omger den. Ju mer ventilerad kondensorn är, desto effektivare är kylboxen.

• Den andra förutsättningen för att kylboxen skall fungera på ett tillfredsställande sätt är att den står på ett plant underlag. Detta kontrolleras bäst genom att placera ett glas vatten ovanpå kylboxen.
• Det är viktigt att kylboxen inte utsätts för direkt värmeutstrålning (solljus, element, nära en ugn, etc.).
• Om apparaten drivs med gas skall följande säkerhetsmarginaler iakttas: minst 10 cm från apparatens baksida, minst 4 cm från sidorna, minst 30 cm från apparatens ovansida och minst 5 cm från undersidan.
• Alla lättantändliga material (papper, trä, gräs, textilier etc.), som finns i närheten av apparaten, skall hållas på de avständ som anges ovan.

5. Så här använder du kylboxen

Kabel för anslutning till elnät, kopplingskabel på 12 V, samt anslutningskontakten för gasoluppkoppling finns på kylboxens baksida (bild 2).

5.1. Vid drift med el

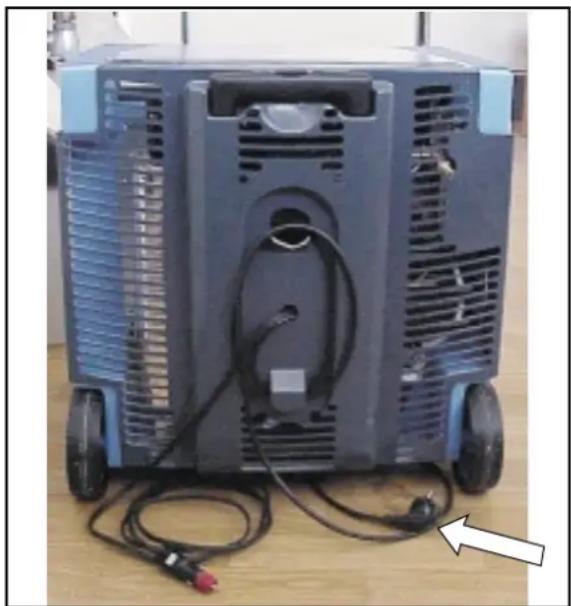

Kontrollera att spänningen på kylboxens typskylt överensstämmer med det spänningsnät som du önskar ansluta kylboxen till. Dra ut nätanslutningskabeln och anslut den till ett jordat vägguttag.

Ställ in termostaten på max läge (bild 4B) om kylboxen ansluts första gången. Ställ den sedan tillbaka mot minimum, efter ungefär fem timmar, beroende på hur kallt man vill ha.

Hänvisning: Kontakten motsvarar landets normer och kan variera från bilden.

5.2. Vid drift med fordonsbatteri

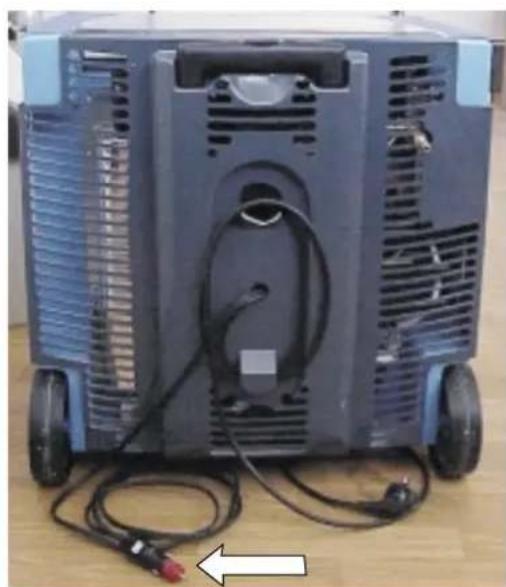

Kontrollera att den spänning som står på kylboxens typskylt överensstämmer med fordonsbatteriets spänning (12V eller 24V).

Kylboxar som drivs med 12V-likström är utrustade med kontakter som kan kopplas till cigarettändare (bild 3). Vissa fordon kräver att man avlägsnar den röda plastring som sitter på ändan av kontakten. Detta gör man genom att vrida plastringen moturs och dra av den. Kylboxen kan sedan anslutas till cigarettändaren. Under drift vid 12V, går kylboxen oavbrutet, utan temperaturkontroll.

Kylboxar som drivs med 24V-likström levereras med blanka trådändar. Trådändarna måste kopplas till en anslutningsplint, som i sin tur har kopplats till fordonsbatteriet via en säkring på 5A och en strömbrytare som klarar 5A.

Om motorn inte är igång (12 V) bör du kontrollera att kylboxens kontakt är utdragen, respektive strömbrytaren för kylboxen (24 V) är av. Annars kommer kylboxen att ladda ur fordonsbatteriet på relativt kort tid.

5.3. Vid drift med gasol

Anslutning till gasolflaska beskrivs i avsnitt 11.3 och 11.6.

När du har öppnat gasolflaskans ventil, trycker du på gassäkerhetsventilen (bild 4.A) och vrider mot symbolen med stora lågan. Håll knappen nedtryckt i ytterligare 10 sekunder. Tryck sedan på piezo-tändningsknappen (bild 4.C) flera gånger i följd. Om lågan inte tänds, upprepa proceduren (luft som eventuellt kan befinna sig i gasledningen måste tömmas först innan lågan kan tändas).

Håll gassäkerhetsventilen nedtryckt i ytterligare 20 sekunder efter att lågan har tänts.

När brännaren är i gång flyttar sig lågan till gröna indikationen (bild 4.D).

6. Montering av hjulen

Transporthjulen befinner sig vid leveransen i boxen.

7. Framställning av is

Isskålhållaren, och de tillbehör till isskålen som kommer med kylboxen, används för att framställa isbitar. Detta görs genom att föra in panelen för isskålhållaren i plasthållarens skåra. Se till att det är den perforerade delen av panelen som förs in i skåran (bild 6).

Nästa steg är att fylla isskålen med vatten (upp till ca 4 mm under kanten) och lägga på locket.

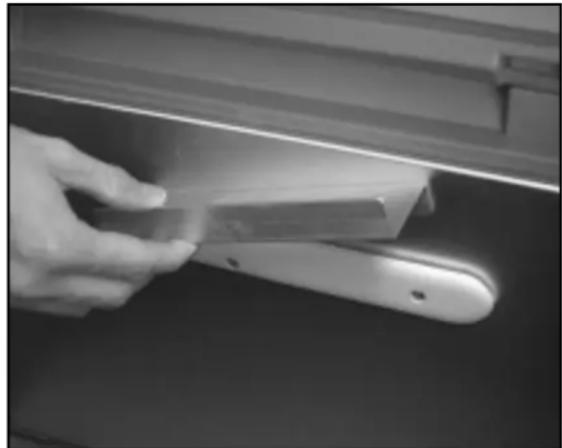

Placera isskålen på den särskilda hållarpanelen, så att dess yttre kant är under plastlockets kant (bild 7). Detta hindrar isskålen från att falla ned från hållaren när fordonet är i rörelse.

Isskålhållarens plastlock är inte helt vattentätt när det är fäst. Det kan därför hända att några droppar vatten kan komma från isskålhållaren. Detta är inte ovanligt och medför inte några problem.

• När kylboxen skall tas med på en utfärd skall den först köras på 230V under 24 timmar. Placera de i förväg kylda matvarorna i kylboxen.
• Sätt isskålshållaren in, innan du sätter på apparaten, eftersom isbildningen gör det svårt efteråt.
• Frost bildas på förångningspanelen när kylboxen är i drift. När man öppnar locket eller lägger i matvaror, smälter en del av denna frost och samlas som vatten på kylboxens botten. Torka ur detta vatten då och då med en trasa.
• Undvik att lägga matvaror i ömtåliga förpackningar (som t.ex. glas) i frysen, om du tänker dra den på hjul. Rörelser och skakningar kan leda till att förpackningarna går sönder.
• Nerför sluttande vägar måste du vara försiktigt att inte boxen rullar över dina fötter. Är vägavsnittet väldigt brant, är det bäst att gå bakom apparaten.
• När boxen står på sin slutplacering bör du se till att matvarorna inte kommer i kontakt med förångningspanelen, då detta kan orsaka frysskador på matvarorna.

9. Avfrostning, rengöring och underhåll

Vid avfrostning bör kylboxen alltid kopplas ur från sin elektriska strömkälla, för att undvika risken för elektriska stötar. Se till att ingen annan energitillförsel är ansluten (gasol eller 12V / 24V). Avlägsna matvarorna från kylboxen och lämna locket öppet. Beroende på temperatur kommer frosten kort därefter att smälta från förångningspanelen, och vatten kommer att samlas på botten av kylboxen. Torka ur detta med hjälp av en handduk. Rengör därefter kylboxen genom att följa instruktionerna i paragraf 3. Lämna locket på glänt för att undvika att dålig lukt uppstår. Kylboxen kräver inget underhåll i övrigt.

SE

Demontering av locket till stuvutrymme, för rengöring:

• Efter att man har tryckt in mittplintarna på dom 5 plastclipsen ca. 5 mm (med en kulspetspenna) kan man ta loss dem (bild 8).
• Innan man kan sätta tillbaka plastclipsen för montering av locket måste mittplintarna tryckas tillbaka helt i låst position (bild 9).
• Om mittplintarna sticker ut för långt, kan dom tryckas tillbaka efter montering av clipsen.

10. Garanti och Kundservice

Garantiåtaganden sköts enligt EU direktiv 44/1999/CE och enligt normala villkor för aktuellt land. Vid garanti- eller servicefrågor så som angående reservdelar, kontakta vår Kundserviceavdelning. Eventuell skada orsakad av felaktig användning täcks inte av garantin. Garantin täcker inte modifieringar av apparaten eller om man använder icke-original Dometicdelar, och garantin gäller inte om installations- och driftinstruktioner inte följs, och inget ansvar kan då utkrävas.

Vid kontakt med Kundservice ska man uppge modell- och produkt- och serienummer. Du hittar denna information på baksidan av kylboxen.

Var god och kontrollera följande innan du kontaktar kundservice:

• Är placering och ventilation tillfredsställande?
• Står kylboxen på ett jämnt underlag?
• Finns det ström i vägguttaget och är denna typ av anslutning lämplig för kylboxen.
• Är nätanslutningskabeln skadad?

- Vid drift med el: Har den elektriska termostaten slagits på?

- Vid drift med gas: Var säkerhetsventilknappen nedtryckt tillräckligt länge?

- Har säkerhetsventilknappen ställts in på den stora flamsymbolen?

- Är gasflaskan eller tryckregulatorn öppen?

- Finns det någon gasol i flaskan? (Om man inte kan höra vätska röra sig när man skakar den är flaskan tom.)

- Har kylboxen anslutits till två energikällor (som t.ex. gasol eller elektricitet)?

- Har varma matvaror placerats i kylboxen?

- Har en stor mängd mat placerats i kylen på en gång?

Tag kontakt med kundservice om kylboxen fortfarande inte fungerar, efter att kontroll har utförts enligt ovan nämnda punkter. När du gör din felanmälan, förklara vad som är fel, vad du har för kylbox, samt det produktnummer och serienummer som står på kylboxens typskylt.

Vi ansvarar för garantin i enlighet med våra garantiförbindelser för kylboxen i fråga.

11. Att sätta igång kylboxen

Du får endast driva kylboxen med hjälp av en enda energikälla. Om kylboxen kopplas till flera energikällor samtidigt kommer detta att leda till funktionsfel i kylboxen.

Tecknisk Information

Modell	RC 4000
Typ	JOB 6
Bruttovolym	33 liter
Eldrift	220 - 240V (växelström)
Ineffekt	80W
Energiförbrukning	1,4 kWh/24h
Batteridrift	12V (likström)
Ineffekt	80W
Energiförbrukning	160Ah/24h
Gasoltryck (p)	28 -30 mbar
Gasolklassifikation	I3 B/P
Strålstorlek	21
Klimatgrupp	N
Kylmedium	210g NH_3 + H_2O

11.1 Anslutning till elnätet

Se till att ingen annan energikälla är ansluten (gasol, 12 V).

Kylboxen kan endast drivas med nominell nätspänning, vilket anges på typskylten. Kylboxens stickpropp ansluts till ett vägguttag som jordats i enlighet med föreskrifter. (P.g.a. att elektriska vägguttag kan variera mellan olika länder kan det vara nödvändigt att ha en adapter.)

11.2 Anslutning till energitillförsel för fordon

Se till att ingen annan energikälla är ansluten (gasol, 230V).

Kylboxar som drivs med 12V måste anslutas till ett fordons cigarettändare, vilken skyddas av en 10A säkring.

Kylboxar som drivs med 24V måste anslutas, genom att infoga en anslutningsplint och strömbrytare, och skyddas av en 5A säkring. Strömbrytaren måste klara en strömstyrka på 5A.

11.3 Anlutning till gasflaska

Se till att ingen annan energikälla är ansluten (230V, 12V).

Kylen får ej anslutas till stads- eller naturgas. Den är uteslutande avsedd att drivas med propan-butangas.

»MobilCooler« är anpassad till standard gastryck i aktuellt försäljningsland. Typskylten anger korrekt tryck. Det är viktigt att en icke justerbar tryckregulator används för reducing av trycket i gasflaskan till det drifttryck som anges på typskylten. Avvikande tryck får ej användas.

Gaskranar med nälventiler får INTE användas på denna kylbox och tryckregulatorn får därför inte heller bytas ut mot en ventil av detta slag.

11.4 Erforderliga detaljer för anslutning av kylbox/gasflaska

- Gasflaska

I regel använd:

a) Camping-propangasflaska med fast inbyggd uttagsventil, volym 5 kg eller 11 kg, med grå färg. Flaskor i annan färg upp till en volym på 14 kg ansluts på samma sätt.

b) Gasflaska med inbyggd kulbackventil och en volym på upp till 3 kg.

- Fast inställd och godkänd tryckregulator anpassad till använd gasflaska (se anslutning av gasflaska).

• Godkänd och tillräckligt lång slangledning som medger montering utan knäckning.
• U-nyckel med NV 17 och en andra nyckel med en till tryckregulatorn anpassad nyckelvidd.
• Läckdetektorsprej (eller skumbildande medel)

11.5 Så här ansluts gasflaska med fast inbyggd uttagsventil

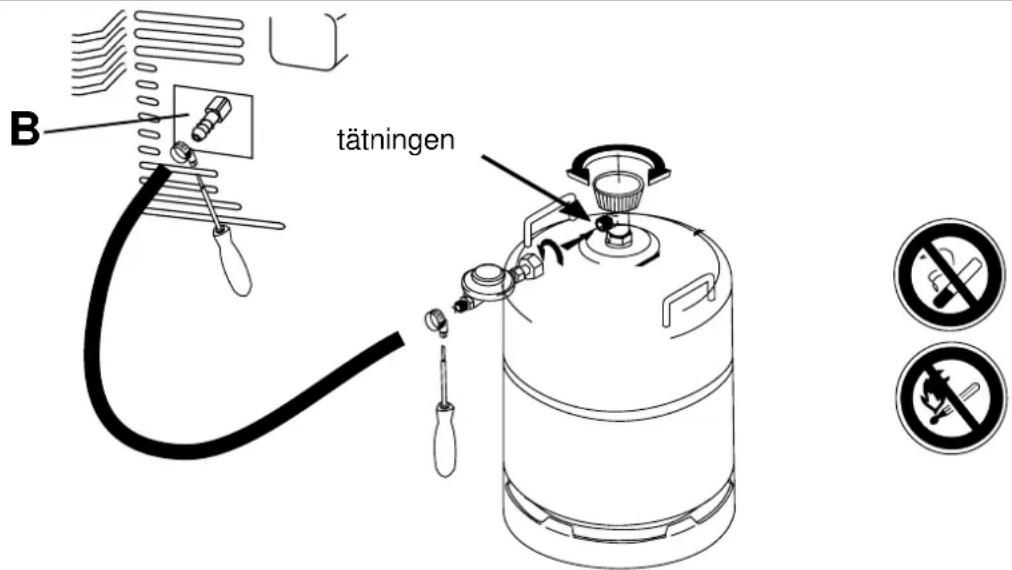

• Kontrollera att tätningen på flaskventilens anslutningsnippel är felfri. Använd inte några extra tätningar. Flaskans ventil bör vara stängd tills installationen är avslutad.
• Skruva för hand stadigt fast tryckregulatorns kopplingsmutter moturs på flaskventilens anslutningsnippel. Använd inte några verktyg.
• Skruva slangledningens kopplingsmutter moturs på tryckregulatorns utloppsnippel. För stadig åtdragning av kopplingsmuttern använd en U-nyckel med 17 mm nyckelvidd. Undvik en för hög kraftpåverkan mot flänsanslutningen på tryckregulatorn genom att hålla emot med en andra U-nyckel på tryckregulatorn. Anpassa nyckelvidden till aktuellt monterad tryckregulator.
• Anslut slangledningens andra ända till kylboxens kopplingsnippel B och säkra slangen med svep.

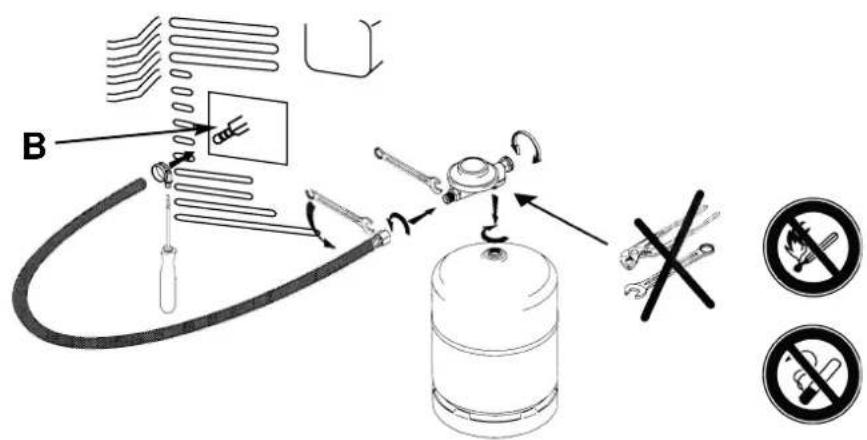

• Öppna flaskventilen och kontrollera alla kopplingarnas täthet med läckdetektorsprej. På täta kopplingar bildas inte några blåsor.

B tätningen

Bild 10

Läcksökning får ej ske med öppen låga! RÖK INTE UNDER LÄCKSÖKNING! RISK FÖR EXPLOSION OCH FÖRBRÄNNING!

B No No

Bild 11

Läcksökning får ej ske med öppen låga! RÖK INTE UNDER LÄCKSÖKNING! RISK FÖR EXPLOSION OCH FÖRBRÄNNING!

11.6. Så här ansluts gasflaska med inbyggd kulbackventil

• Kontrollera att vardera tätningarna på flänsventilens anslutningsnippel och tryckregulatorns skruvnippel är felfria. Använd inte några extra tätningar.
• Tryckregulatorns ventil bör vara stängd tills installationen är avslutad.
• Skruva för hand stadigt fast tryckregulatorn medurs i flaskans gänga - utan att använda några verktyg.
• Skruva slangledningens kopplingsmutter moturs på tryckregulatorns utloppsnippel. För stadig åtdragning av kopplingsmuttern använd en U-nyckel med 17mm nyckelvidd. Undvik en för hög kraftpåverkan mot flänsanslutningen på tryckregulatorn genom att hålla emot med en andra U-nyckel på tryckregulatorn. Anpassa nyckelvidden till aktuellt monterad tryckregulator.
• Anslut slangledningens andra ända till kylboxens kopplingsnippel B och säkra slangen med svep.
• Öppna tryckregulators ventil och kontrollera tätheten på alla kopplingar med läckdetektorsprej. På täta kopplingar bildas inte några blåsor.

Före byte av gasflaska och borttagning av slangledning skall alltid ventilerna på gasflaskan och tryckregulatorn stängas. Porösa eller defekta slangledningar skall ersättas med nya.

12. Information om miljöskydd

Denna kylbox innehåller inga tillsatser av CFC/HCFC.

Ammoniak (naturlig förening av väte och kväve) används som kylmedium i kylboxen.

Ozonvänligt cyclopentan har använts i PU-skumisoleringen.

Natriumkromat används som korrosionsskydd (mindre än 2 vikt% av köldmediet).

13. Återvinning

När kylboxen har packats upp skall emballaget tas till en lokal uppsamlingsplats. När kylboxen är uttjänt, skall denna tas till en ändamålsenlig uppsamlings- och återframställningsfirma, som återvinner användbara material. Övrigt material förstörs på lämpligt sätt.

Denna kylbox uppfyller följande EG-direktiv:

LVD-direktiv 73/23/EG med tillägg

90/683/EG

EMC-direktiv 89/336/EG

Gas-direktiv 90/396/EG
