| Typ produktu | Ultrazvuková parkovacia pomôcka |
| Značka | Dometic |
| Model | MagicWatch MWE860 |
| Detekčná zóna | 0,40 m až 1,6 m |
| Frekvencia ultrazvuku | 40 kHz |
| Napájacie napätie | 10-24 V |
| Odoberaný prúd | 120 mA max |
| Prevádzková teplota | -25 °C až +70 °C |
| Obsah dodávky | 4 ultrazvukové detektory, riadiaca elektronika, prepojovacie káble, displej (MWE860), upevňovací materiál |
| Použitie | Monitorovanie priestoru za vozidlom počas manévrovania |
| Signalizácia | Zvuková (pípnutia) a vizuálna (LED displej s lištami) |
| Montáž | Na nekovový nárazník, vzdialenosť od zeme 50 cm, uhol 90° |
| Nastavenia | Citlivosť (nízka, stredná, vysoká), potlačenie pevných objektov, výrobné nastavenie |
| Záruka | Zákonná |
| Údržba | Čistiť detektory, nevystavovať elektroniku vlhkosti |
| Bezpečnosť | Neinštalovať v dosahu airbagov, bezpečné upevnenie vo vozidle |
| Náhradné diely | Detektory, káble, displej, vyrezávací nástroj (príslušenstvo) |
| Opraviteľnosť | Možná výmena detektorov |
| Certifikácia | 030117 |
Často kladené otázky - MagicWatch MWE860 DOMETIC
Otázky používateľov k MagicWatch MWE860 DOMETIC
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Senzor vo formáte PDF zadarmo! Nájdite svoj návod MagicWatch MWE860 - DOMETIC a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. MagicWatch MWE860 značky DOMETIC.
NÁVOD NA OBSLUHU MagicWatch MWE860 DOMETIC
Návod na montáž a uvedenie do prevádzky....177
Parkovací asistent
Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.
Obsah
1 Pokyny týkajúce sa bezpečnosti a montáže....178
2 Obsah dodávky....179
4 Používanie v súlade s určením .....180
5 Upozornenia pred montážou....180
6 Montáž parkovacieho asistenta 181
7 Zapojenie parkovacieho asistenta 181
8 Dosah....183
9 Nastavenie systému ....183
10 Testovanie činnosti .....185
11 Používanie parkovacieho asistenta....186
12 Zistovanie porúch....187
13 Záruka....188
14 Likvidácia....188
15 Technické údaje .....189
1 Pokyny týkajúce sa bezpečnosti a montáže
Nasledujúce texty dopíňajú len obrázky na prílohe. Samotné texty nie sú úplné pokyny na montáž a obsluhu! Všimnite si bezpodmienečne obrázky na prílohe!
Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:
- Poškodenia produktu mechanickými vplyvmi a prepätiami
- Zmeny produktu bez vyjadreného povolenia výrobcu
- Použitie na iné účely ako sú účely uvedené v návode
UPOZORNENIE!
- Upevnite časti parkovacieho asistenta namontované vo vozidle tak, aby sa za žiadnych okolností (prudké zabrzdenie, dopravná nehoda) neuvol'nili a nemohli spôsobit' poranenia posádky vozidla.
- Časti parkovacieho asistenta nemontujte vo vozidle v dosahu airbagov. Ináč hrozí nebezpečenstvo poranenia, ked' sa airbag aktivuje.
- Parkovací asistent by vám mal len pomáhať, t. j. prístroj vás nezbavuje povinnosti opatnosti počas posunovania a cúvania.
POZOR!
- Pri vozidlách s LED spätnými svetlami môže montáž parkovacieho asistenta spôsobovať poruchy.
- Parkovací asistent nie je určený na montáž do kovových nárazníkov.
- Riadiace elektroniky nesmú byť vystavené vlhkosti.
- Riadiaca elektronika nesmie byť nainštalovaná v bezprostrednej blízkosti iných riadiacich modulov.
- Senzory nesmú zakrývať signálne svetlá.
- Pri montáži senzorov dbajte na to, aby sa v dosahu snímania senzorov nenachádzali žiadne pevne zabudované objekty. Indikovanie pevných objektov, napr. t'ažného zariadenia možno zrušit'.
Dostupné ako príslušenstvo (nie je súčastou dodávky):

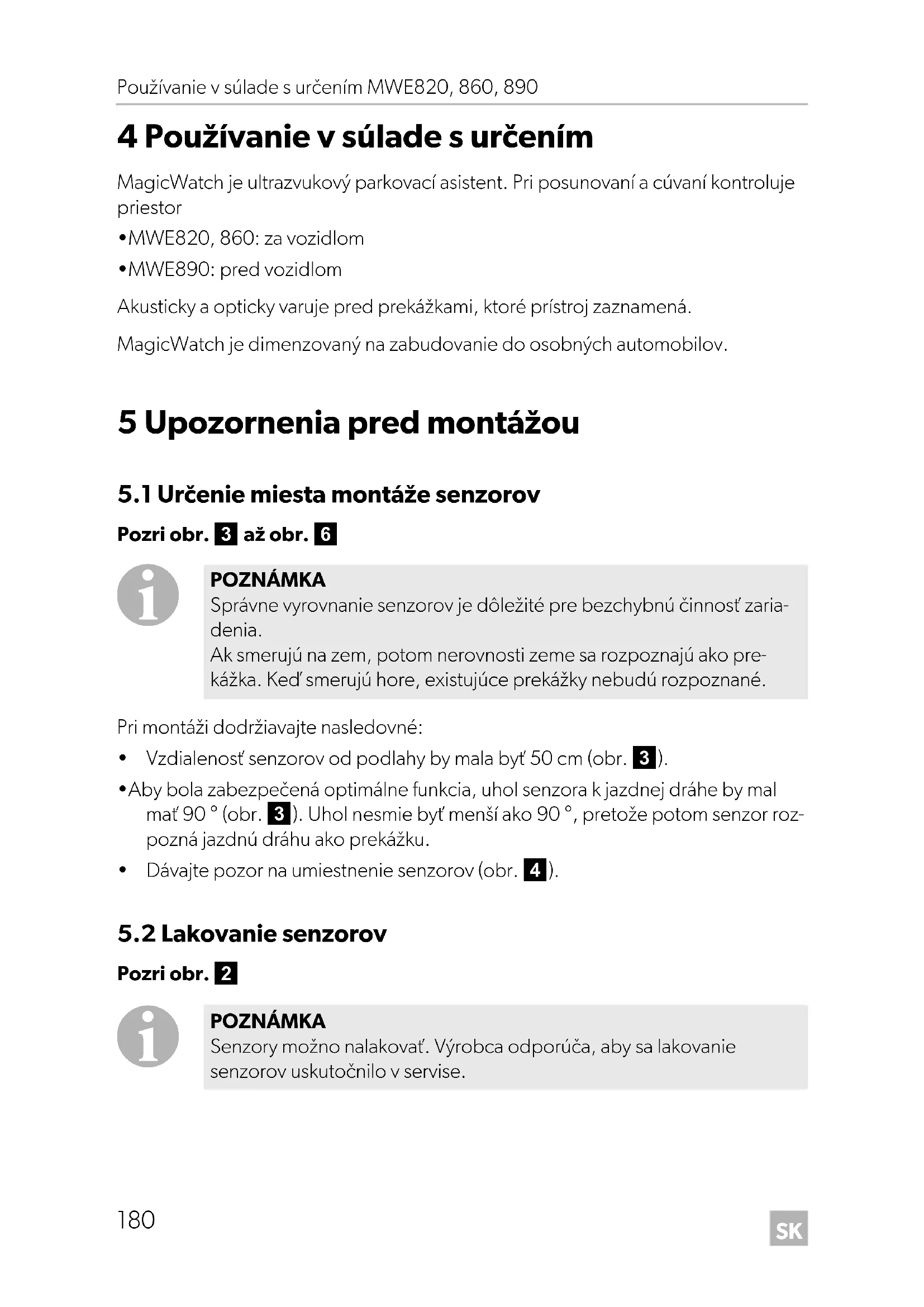

4 Používanie v súlade s určením
MagicWatch je ultrazvukový parkovací asistent. Pri posunovaní a cúvaní kontroluje priestor
•MWE820, 860: za vozidlom
•MWE890: pred vozidlom
Akusticky a opticky varuje pred prekážkami, ktoré prístroj zaznamená.
MagicWatch je dimenzovaný na zabudovanie do osobných automobilov.
5 Upozornenia pred montážou
5.1 Určenie miesta montáže senzorov
Pozri obr. 3 až obr. 6
POZNÁMKA
Správne vyrovnanie senzorov je dôležité pre bezchybnú činnosť zariadenia.
Ak smerujú na zem, potom nerovnosti zeme sa rozpoznajú ako prekážka. Ked' smerujú hore, existujúce prekážky nebudú rozpoznané.
Pri montáži dodržiavajte nasledovné:
• Vzdialenost' senzorov od podlahy by mala byt' 50 cm (obr. 3).
- Aby bola zabezpečená optimálne funkcia, uhol senzora k jazdnej dráhe by mal mať 90° (obr. 3). Uhol nesmie byť menší ako 90°, pretože potom senzor rozpozná jazdnú dráhu ako prekážku.
• Dávajte pozor na umiestnenie senzorov (obr. 4).
5.2 Lakovanie senzorov
Pozri obr. 2
POZNÁMKA
Senzory možno nalakovať. Výrobca odporúča, aby sa lakovanie senzorov uskutočnilo v servise.
6 Montáž parkovacieho asistenta
Pozri obr. 7 až obr. 11
- Teplota okolia pri vysekávaní alebo vrtaní nesmie byť nižšia ako 18 °C.
- Odporúčame použit' vysekávací nástroj.
- Dbajte na to, aby sa vysekávací nástroj pri použití nespriečil.
▶Odstráňte výronky z vyvřtaných otvorov.
Zošikmite mierne otvory dolu na vnútornej strane nárazníka kvôli lepšiemu lícovaniu. Kryt senzora teraz l'ahko vsuňte šikmo nadol.
DopInenie k obr. 9
POZOR! Nebezpečenstvo poruchy funkcie!
Nezabudnite, že senzory musia byť príslušne vyrovnané. Horná strana senzora je označená ▲.
7 Zapojenie parkovacieho asistenta
POZNÁMKA
- MWE820, 860: Na niektorých vozidlách fungujú spätné svetlomety len vtedy, ked'je zapnuté zapal'ovanie. V tom prípade musíte zapnút' zapal'ovanie, aby ste určili kladný vodič a vodič ukostrenia.
- MWE890: Ked'bol signál rýchlosti pripojený k riadiacej elektronike, senzory sa automaticky deaktivujú pri rýchlosti cca 15 km/h. Ked' klesne rýchlost pod cca 15 km/h, senzory sa znova aktivujú.
MWE820, 860: Kompletnú schému zapojenia nájdete na obr. 12:
Č. Označenie
1 Riadiaca elektronika
2 Spätné svetlomety
3 Čierna/modrá žila: Pripojenie zopnutého kladného napätia (+12 V)
4 Hnedá žila: Pripojenie ku kostre:
5 Červená/sivá žila: Pripojenie na Mute prípojku rádia (volitel'ne)
6 Žltá žila z reproduktora
7 Modrá žila z reproduktora
8 Displej (len MWE860)
9 Senzory
MWE 890: Kompletnú schému zapojenia nájdete na obr. 13 :
Č. Označenie
1 Riadiaca elektronika
2 Čierna/modrá žila: Pripojenie zopnutého kladného napätia (+12 V)
3 Hnedá žila: Pripojenie ku kostre:
4 Žltá žila z reproduktora
5 Modrá žila z reproduktora
6 Červená/sivá žila: Pripojenie na Mute prípojku rádia (volitel'ne)
7 Žltá/modrá žila: Pripojenie spätných svetlometov (volitel'ne)
8 Čierna/žltá žila: Pripojenie na signál rýchlosti tachometra (volitel'ne)
9 Senzory
8 D o s a h
Pozri obr. 14
Dosah snímania parkovacieho asistenta je rozdelený na štyri zóny:
•Zóna 1 (len MWE820, 860)
Táto zóna je prvá hraničná oblast. Tu sa za určitých okolností nezachytia malé predmety alebo predmety so zlým odrazom.
•Zóna 2
V tejto zóne sa zobrazia takmer všetky predmety.
•Zóna 3
V tejto zóne sa zobrazujú takmer všetky objekty, avšak predmety sa môžu dostať do mítveho uhla senzorov alebo nezaznamenat' na základe ich vlastností alebo nedostatočnej vel'kosti.
•Zóna so signálom zastavenia (4)
Objekty v tejto zóne vedú k tomu, že parkovací asistent signalizuje trvalým tónom „Stop“.
V tejto zóne sa zobrazujú takmer všetky objekty, avšak predmety sa môžu dostať do mítveho uhla senzorov alebo nezaznamenat na základe ich vlastností alebo nedostatočnej vel'kosti.
Indikovanie pevných objektov, napr. ťažného zariadenia možno zrušit.
9 N a s t a v e n i
Riadiaca elektronika má tlačidlo (obr. 15 1) na nastavenie nasledovných parametrov.
9.1 Nastavenie citlivosti
▶Zapnite zapal'ovanie.
Zarad'te spätný chod (len MWE820, 860).
Stlačte tlačidlo kratšie ako dve sekundy, aby ste nastavili citlivost' v nasledovnom poradí:
– Nízka citlivosť: reproduktor pípne jedenkrát
– Stredná citlivost' (šstandard): reproduktor pípne dvakrát
– Vysoká citlivost: reproduktor pípne trikrát
Opakovaným stláčaním tlačidla sa mení citlivost vo vyššie uvedenom poradí.
9.2 Zrušenie indikácie pevných objektov (napr. tážné zariadenie) (len MWE820, 860)
POZOR!
Pred nastavením zabezpečte, aby sa v zóne so signálom zastavenia nenachádzali žiadne d'alšie objekty, napr. osoby alebo iné vozidlá.
▶Zapnite zapal'ovanie.
▶Zarad'te spätný chod.
▶Stlačte tlačidlo dlhšie ako dve sekundy, ale kratšie ako štyri sekundy, kým reproduktor krátko pípne.
√Reproduktor vydáva opakovane krátke pípnutia.
√ Systém inicializuje pevný objekt.
Nastavenie ukončíte tým, že po minimálne troch sekundách znova vyradíte spätný chod.
9.3 Obnovenie výrobných nastavení
MWE820, 860
▶Zapnite zapal'ovanie.
▶Zarad'te spätný chod.
▶Stlačte tlačidlo dlhšie ako štyri sekundy.
√Reproduktor vydáva opakovane pípnutia.
▶Vyrad'te spätný chod.
▶Zarad'te znova spätný chod.
√ Systém bol obnovený na výrobné nastavenia.
MWE890
POZNÁMKA
Ked' bol signál rýchlosti tachometra odpojený od riadiacej elektroniky, musí sa obnovit' výrobné nastavenie, aby bola zabezpečená správna činnost' senzorov.
▶Zapnite zapal'ovanie.
▶Stlačte tlačidlo dlhšie ako dve sekundy.
√Reproduktor vydáva opakovane pípnutia.
▶Tlačidlo znova pustite.
√ Systém bol obnovený na výrobné nastavenia.
Ak sa prekážky na displeji zobrazujú obrátene, postupujte nasledovne:
Zasuňte pripájacie konektory senzorov do zásuviek v riadiacom module v opačnom poradí (1 → 4, 2 → 3, 3 → 2, 4 → 1).
10 Testovanie činnosti
Na otestovanie parkovacieho asistenta sa napr. približujte pomaly k stene.
POZOR!
Pri prvom uvedení do prevádzky postupujte mimoriadne opatrne a oboznámte sa s rôznymi sledmi zvukov (obr. 13).
11 Používanie parkovacieho asistenta
Zadné senzory (MWE820, 860) sa aktivujú automaticky zaradením spätného chodu, ked'je zapal'ovanie zapnuté alebo beží motor. Reproduktor vydá dvojitý tón.
Predné senzory (MWE 890) sa automaticky aktivujú, ked'je zapal'ovanie zapnuté a jazdná rýchlost'je v rozmedzí 0 a cca 15 km/h.
Pred použitím niektorej z týchto dvoch funkcií podržte tlačidlo na riadiacej elektronike stlačené 2 sekundy (pozri kap. „Obnovenie výrobných nastavení“ na strane 184).
Senzory sú aktívne v týchto prípadoch:
• Cca 30 sekúnd po štarte motora
- Ked'je zaradený spätný chod a riadiaca elektronika je pripojená k spätným svetlometom
• Cca 30 sekúnd po vyradení spätného chodu
- Externým spínačom (príslušenstvo) možno senzory zapnút do aktívneho stavu na interval 30 sekúnd.
Hned'ako sa v dosahu snímania nachádza prekážka, zaznie rovnomerne opakujúci sa signálny tón.
Pri priblížení sa, podľa toho v ktorej zóne sa prekážka práve nachádza, sa zmení sled tónov a frekvencia blikania, čím sa signalizuje vzdialenost' (obr. 14).
Vozidlo okamžite zastavte a skontrolujte situáciu (v prípade potreby vystúpte), ak sa pri cúvaní stane nasledovné:
Pri cúvaní zobrazí prístroj najprv prekážku a sled tónov sa normálne zrýchli (napr. striedanie dlhého a stredne dlhého sledu tónov). Náhle prejde signálny tón na pomalý sled tónov alebo už nezobrazí žiadnu prekážku.
Znamená to, že pôvodná prekážka sa už nenachádza v dosahu snímania senzorov (konštrukčne podmienene), ale ešte vždy do nej možno nara- zit'.
12 Zist'ovanie porúch
Prístroj nefunguje
Napájací kábel (čierny/modrý a hnedý vodič) nemá kontakt alebo je nesprávne pri-pojený.
▶ Skontrolujte spojenia.
Konektory senzorov nie sú alebo sú nesprávne zasunuté do riadiacej elektroniky.
▶ Skontrolujte konektory a príp. ich zasuňte tak, aby zapadli.
Po zapnutí zapal'ovania zaznie dlhý tón (cca 3 s)
Jeden alebo viac senzorov je chybných alebo už nie sú spojené s riadiacou elektronikou. Reproduktor oznamuje počtom pípnutí po dlhom tóne chybný senzor: napríklad tri pípnutia pre senzor 3.
▶ Skontrolujte konektory a príp. ich zasuňte tak, aby zapadli.
▶Chybný senzor alebo chybné senzory vymeňte.
POZOR!
Systém nefunguje spol'ahlivo, keď je jeden alebo viac senzorov chybných.
Prístroj hlási nesprávne prekážky
Nesprávne indikácie môžu mať nasledovné príčiny:
- napríklad nečistoty alebo námraza na senzoroch
▶Vyčistite senzory. - Senzory boli nesprávne namontované.
Prispôsobte polohu alebo výšku senzorov (obr. 3). - Senzory majú kontakt s konštrukciou vozidla.
▶Zamedzte kontakt senzorov s konštrukciou.
Objekty na vozidle (napr. náhradné koleso) spôsobujú chybné indikácie
Nastavte systém tak, aby sa pevné objekty už nezobrazovali (pozri kap. „Nastavenie systému“ na strane 183).
13 Záruka
Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.
Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit nasledovné:
- chybné komponenty,
- kópiu faktúry s dátumom kúpy,
- dôvod reklamácie alebo opis chyby.
14 Likvidácia
Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.
Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.
15 Technické údaje
| MagicWatch | |||
| MWE820 MW | E860 MWE890 | ||
| Č. výrobku: 9600000353 9600000354 9600000355 | |||
| Dosah: cca 0,40 m až 1,6 m cca 0,35 m až | 0,75 m | ||
| Frekvencia ultrazvuku: 40 kHz | |||
| Napájacie napätie: 10 – 24 V | |||
| Odber prúdu: | maximálne 120 mA | ||
| Prevádzková teplota: | -25 °C až + 70 °C | ||
| Povolenie: |  030117 | ||
POZNÁMKA
Senzory možno nalakovať. Výrobca odporúča, aby sa lakovanie senzorov uskutočnilo v servise.
Viz obr. 3 až obr. 6
POZNÁMKA
Viz obr. 7 až obr. 11
Doplnění k obr. 8
