MagicWatch MWE860 - Senzor DOMETIC - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma MagicWatch MWE860 DOMETIC ve formátu PDF.
| Typ produktu | Ultrazvuková parkovací asistence |
| Značka | Dometic |
| Model | MagicWatch MWE860 |
| Detekční zóna | 0,40 m až 1,6 m |
| Ultrazvuková frekvence | 40 kHz |
| Napájecí napětí | 10-24 V |
| Odběr proudu | max. 120 mA |
| Provozní teplota | -25 °C až +70 °C |
| Obsah balení | 4 ultrazvukové senzory, řídicí elektronika, propojovací kabely, displej (MWE860), montážní materiál |
| Použití | Sledování prostoru za vozidlem při manévrování |
| Signalizace | Zvuková (pípání) a vizuální (LED displej s pruhy) |
| Montáž | Na nekovový nárazník, vzdálenost od země 50 cm, úhel 90° |
| Nastavení | Citlivost (nízká, střední, vysoká), potlačení pevných objektů, tovární nastavení |
| Záruka | Zákonná |
| Údržba | Čistěte senzory, nevystavujte elektroniku vlhkosti |
| Bezpečnost | Neinstalujte do dosahu airbagů, bezpečné upevnění ve vozidle |
| Náhradní díly | Senzory, kabely, displej, vyřezávací nástroj (příslušenství) |
| Opravitelnost | Možná výměna senzorů |
| Certifikace | 030117 |
Často kladené otázky - MagicWatch MWE860 DOMETIC
Dotazy uživatelů ohledně MagicWatch MWE860 DOMETIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Senzor ve formátu PDF zdarma! Najděte svůj návod MagicWatch MWE860 - DOMETIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MagicWatch MWE860 značky DOMETIC.
NÁVOD K OBSLUZE MagicWatch MWE860 DOMETIC
Návod k montáži a obsluze .....190
Parkolósegéd
Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu!
Dodržiavajte platné zákonné predpisy.
- Do rozpojitel'ného spojenia senzorov vzadu dajte malé množstvo mastiva.
2 Obsah dodávky
Pozri obr. 1
Č. Množstvo Označenie Č. výrobku
| 14 Ultrazvukové senzory 9101500043 | |
| 21 Riadiaca elektronika | |
| MWE820 | 9101500044 |
| MWE860 | 9101500046 |
| MWE890 | 9101500047 |
| 31 Reproduktor 9101500051 | |
| 41 Prípojný kábel riadiacej elektroniky | |
| 54 Prípojný kábel senzorov | |
| 61 Upevňovací materiál | |
| 71 Jadrový vrták 21,5 mm | |
| 81 Displej (len MWE860) | 9101500045 |
3 P r í s l u š e n
| Označenie | Tov. č. |
| Lisovací nástroj 22 mm | 9101500024 |
| Externý snímač (len MWE890) | 9101500049 |
| Displej (len MWE890) | 9101500045 |
| Predlžovací kábel displeja, 5 m (len MWE860, 890) | 9101500053 |
| Pripojovací kábel senzora, 250 cm (len MWE820, 860) | 9101500048 |
| Pripojovací kábel senzora, 450 cm (len MWE890) | 9101500050 |
9.4 Zrkadlový obraz na displeji (len MWE860)
Alternativne možno riadiacu elektroniku predných senzorov spojit namiesto signálu rýchlosti aj so spätnými svetlometmi alebo pripojit k externému spínaču.
POZNÁMKA
MWE860 (volitel'ný MWE890): Na displeji svieti tým viac LED, čím viac sa pre-kážka približuje.
POZOR!

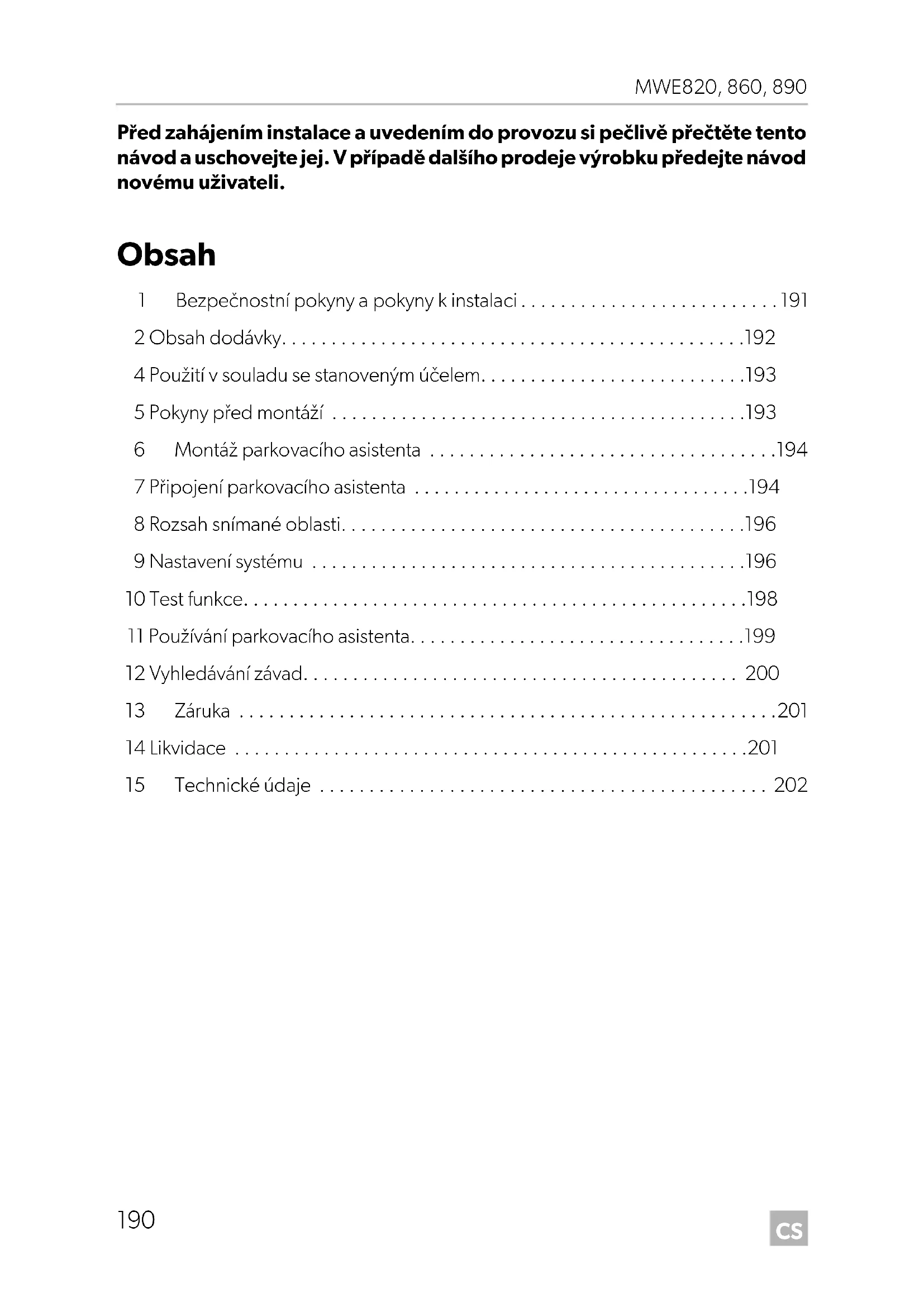

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.
Obsah
1 Bezpečnostní pokyny a pokyny k instalaci....191
2 Obsah dodávky....192
4 Použití v souladu se stanoveným účelem. 193
5 Pokyny před montáží .....193
6 Montáž parkovacího asistenta .....194
7 Připojení parkovacího asistenta .....194
8 Rozsah snímané oblasti....196
9 Nastavení systému .....196
10 Test funkce....198
11 Používání parkovacího asistenta....199
12 Vyhledávání závad. 200
13 Záruka 201
14 Likvidace ....201
15 Technické údaje 202
1 Bezpečnostní pokyny a pokyny kinstalaci
Následující texty pouze doplňují obrázky v příloze. Samy o sobě nejsou kompletním návodem k instalaci a návodem k obsluze! Vždy respektujte informace uvedené v příloze!
Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem!
Dodržujte platné legislativní předpisy.
V následujících případech nepřebírá výrobce žádné záruky za škody:
- Poškození výrobku působením mechanických vlivů a přepětí
- Změna výrobku bez výslovného souhlasu výrobce
- Použití k jiným účelům, než jsou popsány v tomto návodu
UPOZORNĚNÍ!
- Upevněte součásti parkovacího asistenta, namontované ve vozidle, tak, aby se nemohly za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.
- Neinstalujte součásti parkovacího asistenta uvnitř vozidla do blízkosti airbagu. V opačném případě hrozí při vystřelení airbagu nebezpečí úrazu.
- Parkovací asistent vám má být dodatečnou podporou, tzn. přístroj vás nezbavuje toho, abyste věnovali jízdě mimořádnou pozornost.
POZOR!
- U vozidel se světlem zpátečky LED může způsobovat instalace parkovacího asistenta poruchy.
- Parkovací asistent není vhodný k montáži na kovové nárazníky.
- Řídicí elektroniku nesmíte vystavit žádné vlhkosti.
- Řídicí elektroniku nesmíte instalovat v bezprostřední blízkosti řídicích modulů.
- Snímače nesmějí zakrývat žádná signalizační světla a kontrolky.
- Při montáži snímačů pamatujte, že v oblasti záběru snímačů nesmějí být žádné pevně instalované objekty. Indikaci pevných objektů, jako je např. tažné zařízení, lze potlačit.
- Použijte na konektorové spoje snímačů trochu tuku.
2 Obsah dodávky
Viz obr. 1
Č. Množství Název Č. výrobku
| 14 Ultrazvukové snímače 9101500043 | |
| 21 Rídicí elektronika | |
| MWE820 | 9101500044 |
| MWE860 | 9101500046 |
| MWE890 | 9101500047 |
| 31 Reproduktor 9101500051 | |
| 41 Přívodní kabel rídící elektroniky | |
| 54 Přívodní kabel snímačů | |
| 61 Upevňovací materiál | |
| 71 Jádrový vrták 21,5 mm | |
| 81 Displej (pouze MWE860) 9101500045 | |
3 P ř í s l u š e n
Dodávané příslušenství (není součástí dodávky):
| Název | Č. výrobku |
| Vysekávací nástroj 22 mm | 9101500024 |
| Externí tlačítko (pouze MWE890) | 9101500049 |
| Displej (pouze MWE890) | 9101500045 |
| Prodlužovací kabel displeje, 5 m (pouze MWE860, 890) | 9101500053 |
| Přívodní kabel snímače, 250 cm (pouze MWE820, 860) | 9101500048 |
| Přívodní kabel snímače, 450 cm (pouze MWE890) | 9101500050 |
4 Použití v souladu se stanoveným účelem
Systém MagicWatch je ultrazvukový parkovací asistent. Při manévrování snímá prostor
•MWE820, 860: za vozidlem
•MWE890: před vozidlem
Systém akusticky a vizuálně varuje před překážkami, které přístroj zachytí.
Systém MagicWatch je určen k instalaci do osobních.
5 Pokyny před montáží
5.1 Výběr místa instalace snímačů
Pro bezvadnou funkci přístroje je důležité správné nasměrování snímačů.
Pokud jsou namířeny na zem, budou za překážku označeny například nerovnosti povrchu. Pokud jsou namířeny příliš vysoko, nebudou skutečně překážky identifikovány.
Při montáži dodržujte následující pokyny:
• Vzdálenost snímačů od vozovky musí být 50 cm (obr. 3).
- Z důvodu optimální funkce musí být úhel snímače vzhledem k vozovce 90° (obr. 3). Úhel nesmí být menší než 90°, protože potom snímač detekuje vozovku jako překážku.
• Dodržujte pokyny k umístění snímačů (obr. 4).
5.2 Lakování snímačů
Viz obr. 2
POZNÁMKA
Snímače smějí být přelakovány. Výrobce doporučuje nechat provést lakování snímačů ve specializovaném servisu.
6 Montáž parkovacího asistenta
POZOR! Nebezpečí poškození laku!
- Při vysekávání nebo vrtání nesmí okolní teplota poklesnout pod 18 °C.
- Doporučujeme použití vysekávacího nástroje.
- Dávejte pozor, aby se vysekávací nástroj při použití nevzpřičil.
▶Odstraňte otřepy na otvorech.
Z důvodu usnadnění instalace mírně zešikměte otvor dole na vnitřní straně nárazníku. Kryt snímače tak můžete zasunout dolů mírně zešikma.
Doplnění k obr. 9
POZOR! Nebezpečí poruchy funkce!
Pamatujte, že snímače musejí být určitým způsobem nasměrovány. Horní strana snímače je označena písmenem ▲.
7 Připojení parkovacího asistenta
POZNÁMKA
- MWE820, 860: U některých vozidel fungují světla zpátečky pouze po zapnutí zapalování. V takovém případě musíte zapnout zapalování, abyste zjistili kladný kabel a kabel kostry.
- MWE890: Jakmile řídicí elektronika obdrží signál rychlosti, budou čidla automaticky deaktivována při rychlosti vyšší než cca 15 km/hod.
Pokud rychlost poklesne pod cca 15 km/hod., budou čidla opět aktivována.
MWE820, 860: Kompletní schéma zapojení systému naleznete na obr. 12.
Č. Název
1 Řídicí elektronika
2 Světlo zpátečky
3 Černá/modrá žíla: Přípojka spínaného pólu plus (+12 V)
4 Hnědá žíla: Připojení ke kostře
5 Červená/šedá žíla: Připojení k přípojce Mute rádia (volitelně)
6 Žlutá žíla z reproduktoru
7 Modrá žíla z reproduktoru
8 D i s p l e j (pouze MWE860)
9 S n í m a č e
MWE 890: Kompletní schéma zapojení systému naleznete na obr. 13.
Č. Název
1 Řídicí elektronika
2 Černá/modrá žíla: Přípojka spínaného pólu plus (+12 V)
3 Hnědá žíla: Připojení ke kostře
4 Žlutá žíla z reproduktoru
5 Modrá žíla z reproduktoru
6 Červená/šedá žíla: Připojení k přípojce Mute rádia (volitelně)
7 Žlutý/modrý vodič: Připojení k reflektoru zpátečky (volitelně)
8 Černý/žlutý vodič: Připojení k signálu rychlosti tachometru (volitelně)
9 S n í m a č e
8 Rozsah snímané oblasti
Viz obr. 14
Rozsah oblasti snímané parkovacím asistentem je rozdělen do čtyř zón:
•Zóna 1 (pouze MWE820, 860)
Tato zóna je první mezní oblastí. Za určitých okolností zde nejsou zaznamenány malé předměty nebo předměty se špatným odrazem.
•Zóna 2
V této zóně jsou indikovány téměř všechny objekty.
•Zóna 3
V této zóně jsou indikovány téměř všechny objekty, ale do mrtvého úhlu snímače se mohou dostat předměty, které v tomto úhlu nemusejí být zachyceny z důvodu své povahy nebo malé velikosti.
•Zóna zastavení (4)
Objekty v této zóně vedou k tomu, že parkovací asistent signalizuje trvalý zvukový signál „Stop“.
V této zóně jsou indikovány téměř všechny objekty, ale do mrtvého úhlu snímače se mohou dostat předměty, které v tomto úhlu nemusejí být zachyceny z důvodu své povahy nebo malé velikosti.
Indikaci pevných objektů, jako je např. tažné zařízení, lze potlačit.
9 Nastavení systému
Řídicí elektronika je vybavena tlačítkem (obr. 15 1) k nastavení následujících parametrů.
9.1 Nastavení citlivosti
▶Zapněte zapalování.
▶ Zařad'te zpátečku (pouze MWE820, 860).
Stiskněte tlačítko po dobu kratší než dvě vteřiny k nastavení citlivosti v následujícím pořadí:
– Nízká citlivost: Reproduktor pípne jednou
– Střední citlivost (standard): Reproduktor pípne dvakrát
– Vysoká citlivost: Reproduktor pípne třikrát
Opakovaným stiskáním tlačítka změníte citlivost podle výše uvedeného pořadí.
9.2 Potlačení snímání pevných objektů (např. tažného zařízení) (pouze MWE820, 860)
POZOR!
Před nastavením zkontrolujte, zda nejsou v zastavovací zóně umístěny další objekty, např. osoby nebo jiná vozidla.
▶Zapněte zapalování.
▶Zařad'te zpátečku.
Stiskněte a podržte tlačítko déle než dvě vteřiny, ale kratší dobu než čtyři vteřiny, dokud reproduktor krátce nezapípá.
√Z reproduktoru opakovaně zazní krátká pípnutí.
√ Systém inicializuje pevný objekt.
K ukončení nastavení vyřad'te zpátečku po uplynutí minimálně tří vteřin.
9.3 Obnova nastavení z výroby
MWE820, 860
▶Zapněte zapalování.
▶Zařad'te zpátečku.
▶Stiskněte a podržte tlačítko déle než čtyři vteřiny.
√Z reproduktoru opakovaně zazní pípnutí.
▶Vyřad'te zpátečku.
▶Znovu zařad'te zpátečku.
√ Systém byl resetován do výrobního nastavení.
MWE890
POZNÁMKA
Jakmile došlo k odpojení signálu rychlosti tachometru od řídicí elektroniky, musíte obnovit výrobní nastavení, abyste zajistili správnou funkci čidel.
▶Zapněte zapalování.
▶Stiskněte a podržte tlačítko déle než dvě vteřiny.
√Z reproduktoru opakovaně zazní pípnutí.
▶Uvolněte tlačítko.
√ Systém byl resetován do výrobního nastavení.
9.4 Zrcadlový obraz zobrazení na displeji (pouze MWE860)
Pokud jsou na displeji indikovány překážky ve stranově převráceném zobrazení, postupujte takto:
Zapojte přívodní zástrčky snímačů do zdířek řídicího modulu v opačném pořadí (1 → 4, 2 → 3, 3 → 2, 4 → 1).
10 Test funkce
K provedení testu parkovacího asistenta jed'te pomalu např. ke stěně.
POZOR!
Postupujte při prvním použití s mimořádnou opatrností a seznamte se s významem různých sledů zvukových signálů (obr. 14).
11 Používání parkovacího asistenta
Zadní čidla (MWE820, 860) jsou aktivovány automaticky zařazením zpátečky, jakmile je zapnuto zapalování, nebo pokud běží motor. Z reproduktoru zazní dvojitý akustický signál.
Přední čidla (MWE 890) jsou aktivována automaticky, jakmile je zapnuto zapalování a rychlost jízdy je 0 až cca 15 km/hod.
Volitelně můžete připojit k řídicí elektronice předních čidel místo signálu rychlosti také reflektor zpátečky, nebo externí spínač.
POZNÁMKA
Použití některé z těchto obou funkcí stiskněte tlačítko na řídící elektronice a podržte je 2 vteřiny stisknuté (viz kap. „Obnova nastavení z výroby“ na stranì 197).
Čidla jsou aktivní v následujících případech:
- Po dobu cca 30 vteřin po nastartování motoru
- Po zařazení zpátečky, pokud je řídicí elektronika připojena k reflektoru zpátečky
- Po dobu cca 30 vteřin po vyřazení zpátečky
- Pomocí externího tlačítka (příslušenství) můžete čidla aktivovat po dobu cca 30 vteřin.
Jakmile se v oblasti snímané snímači objeví překážka, zazní rovnoměrně se opakující akustický signál.
Při přibližování, v závislosti na tom, v jaké zóně se překážka nachází, se sled akustických signálů a frekvence blikání mění, a tím je signalizována vzdálenost (obr. 14).
MWE860 (volitelný MWE890): Na displeji se rozsvěcuje stále větší počet LED podle toho, jak se přibližuje překážka.
POZOR!
Okamžitě zastavte vozidlo a zkontrolujte situaci (případně i vystupte), pokud se při manévrování stane následující: Při manévrování přístroj nejprve signalizoval překážku a sled akustických signálů se obvyklým způsobem měnil (např. změna z pomalejšího sledu akustických signálů na rychlejší). Náhle se změnil sled akustických signálů na pomalejší nebo systém zcela přestal indikovat překážku. To znamená, že původní překážka již není v oblasti snímané snímači (závisí na typu instalace), ale stále ještě je možné do ní narazit.
12 Vyhledávání závad
Přístroj nefunguje.
Napájecí kabel (černý/modrý a hnědý vodič) nemá kontakt nebo je nesprávně připojen.
▶Zkontrolujte spojení.
Zástrčky snímačů nejsou zapojeny do řídicího elektronického systému, nebo jsou zapojeny nesprávně.
▶Zkontrolujte zástrčky a zapojte je příp. tak, aby zacvakly.
Po zapnutí zapalování zazní dlouhý akustický signál (cca 3 s)
Jeden nebo několik snímačů jsou vadné nebo nejsou spojeny s řídicím elektronickým systémem. Reproduktor indikuje počtem pípnutí po dlouhém akustickém signálu vadný snímač: Například tři pípnutí informují o závadě snímače 3.
Zkontrolujte zástrčky a zapojte je příp. tak, aby zacvakly.
▶Vyměňte vadný snímač nebo vadné snímače.
POZOR!
Systém nefunguje spolehlivě, pokud jsou jeden nebo několik snímačů poškozené.
Přístroj nehlásí správně překážky.
Příčiny nesprávné indikace mohou být následující:
- Například nečistoty nebo námraza na snímačích
▶Vyčistěte snímače. - Snímače byly namontovány nesprávně.
▶ Upravte polohu nebo výšku čidel (obr. 3). - Snímače jsou v kontaktu s šasi vozidla.
▶Odpojte snímače od šasi vozidla.
Objekty na vozidle (např. náhradní kolo) způsobují nesprávnou indikaci
Nastavte systém tak, aby nebyly pevné objekty indikovány (viz kap. „Nastavení systému“ na stranì 196).
13 Záruka
Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci.
K vyřízení opravy nebo záruky nezapomeňte odeslat následující:
• Vadné součásti,
- Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.
14 Likvidace
▶Obalový materiál likvidujte v odpadu určeném k recyklaci.
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.
15 Technické údaje
| MagicWatch | |||
| MWE820 MWE860 MWE890 | |||
| Č. výrobku: 9600000353 9600 | 000354 9600000355 | ||
| Rozsah snímané oblasti: | cca 0,40 m až 1,6 m | cca 0,35 m až 0,75 m | |
| Frekvence ultrazvuku: 40 kHz | |||
| Napájecí napětí: 10 – 24 Voltů | |||
| Příkon proudu: Maximálně 120 mA | |||
| Provozní teplota: | -25 °C až + 70 °C | ||
| Certifikace: |  030117 | ||
POZNÁMKA
Snímače smějí být přelakovány. Výrobce doporučuje nechat provést lakování snímačů ve specializovaném servisu.
