Termék típusa	Ultrahangos parkolósegéd
Márka	Dometic
Modell	MagicWatch MWE860
Érzékelési tartomány	0,40 m - 1,6 m
Ultrahang frekvencia	40 kHz
Tápellátás feszültség	10-24 V
Áramfelvétel	max. 120 mA
Üzemi hőmérséklet	-25 °C - +70 °C
A csomag tartalma	4 ultrahang érzékelő, vezérlőelektronika, csatlakozó kábelek, kijelző (MWE860), rögzítőanyagok
Felhasználás	A jármű mögötti tér megfigyelése manőverezés közben
Jelzés	Hang (sípolás) és vizuális (LED kijelző csíkokkal)
Szerelés	Nem fém lökhárítóra, talajtól 50 cm távolság, 90°-os szög
Beállítások	Érzékenység (alacsony, közepes, magas), fix tárgyak eltávolítása, gyári beállítás
Garancia	Törvényes
Karbantartás	Tisztítsa meg az érzékelőket, ne tegye ki az elektronikát nedvességnek
Biztonság	Ne szerelje a légzsákok hatókörébe, biztonságos rögzítés a járműben
Pótalkatrészek	Érzékelők, kábelek, kijelző, vágószerszám (tartozék)
Javíthatóság	Az érzékelők cseréje lehetséges
Tanúsítvány	030117

Gyakran ismételt kérdések - MagicWatch MWE860 DOMETIC

Hogyan kell felszerelni a Dometic MagicWatch MWE860 érzékelőit?

Fúrjon 22 mm-es lyukakat a lökhárítóba a talajtól 50 cm távolságra. Helyezze be az érzékelőket enyhén lefelé döntve. Tartsa be a 90°-os szöget az úttesthez képest. Az érzékelő tetején egy ▲ jelzés található.

Mekkora a készülék érzékelési tartománya?

Az érzékelési tartomány 0,40 m és 1,6 m között van a jármű mögött. Négy zónára van osztva fokozatos hangriasztással: 1. zóna, 2. zóna, 3. zóna és megállási zóna (folyamatos jelzés).

Lehet festeni az érzékelőket?

Igen, az érzékelők festhetők. A gyártó azt javasolja, hogy a festést szakember végezze egy szakszervizben, hogy ne befolyásolja a működésüket.

Hogyan kell beállítani a rendszer érzékenységét?

Kapcsolja be a gyújtást, kapcsoljon hátramenetbe. Nyomja meg a vezérlőelektronika gombját kevesebb mint két másodpercre. A hangszóró 1 sípolást (alacsony érzékenység), 2 sípolást (közepes) vagy 3 sípolást (magas) ad ki. Minden egyes megnyomás ebben a sorrendben változtatja az érzékenységet.

Mit tegyek, ha a készülék nem működik?

Ellenőrizze a tápkábelek csatlakozásait (fekete/kék és barna), és győződjön meg arról, hogy az érzékelők csatlakozói megfelelően be vannak dugva a vezérlőelektronikába. Ha induláskor hosszú jelzés hallható, az érzékelő valószínűleg hibás.

Hogyan lehet eltávolítani egy fix tárgy, például egy vonóberendezés kijelzését?

Kapcsolja be a gyújtást, kapcsoljon hátramenetbe. Nyomja meg a gombot 2-4 másodpercre, amíg egy rövid sípolást nem hall. A rendszer inicializálja a fix tárgyat. 3 másodperc után kapcsolja ki a hátramenetet a beállítás befejezéséhez.

Hogyan lehet visszaállítani a gyári beállításokat?

Kapcsolja be a gyújtást és kapcsoljon hátramenetbe. Nyomja meg a gombot több mint 4 másodpercre. A hangszóró ismételt sípolásokat ad ki. Kapcsolja ki, majd újra be a hátramenetet. A gyári beállítások visszaállnak.

A kijelző rossz irányban mutatja az akadályokat, mit tegyek?

Csatlakoztassa az érzékelők csatlakozóit fordított sorrendben a vezérlőmodulra: 1-es csatlakozó a 4-es aljzatba, 2-es a 3-asba, 3-as a 2-esbe, 4-es az 1-esbe.

Milyen biztonsági óvintézkedéseket kell betartani a telepítés során?

Rögzítse szilárdan az alkatrészeket, hogy hirtelen fékezéskor ne lazuljanak meg. Ne szereljen semmit a légzsákok hatókörébe. A készülék nem helyettesíti a vezető figyelmét.

Lehet a rendszert fém lökhárítóra szerelni?

Nem, a parkolósegéd nem fém lökhárítóra való szereléshez készült. Csak műanyag vagy kompozit lökhárítókat használjon.

HASZNÁLATI ÚTMUTATÓ MagicWatch MWE860 DOMETIC

Szerelési és használati útmutató ..... 203

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

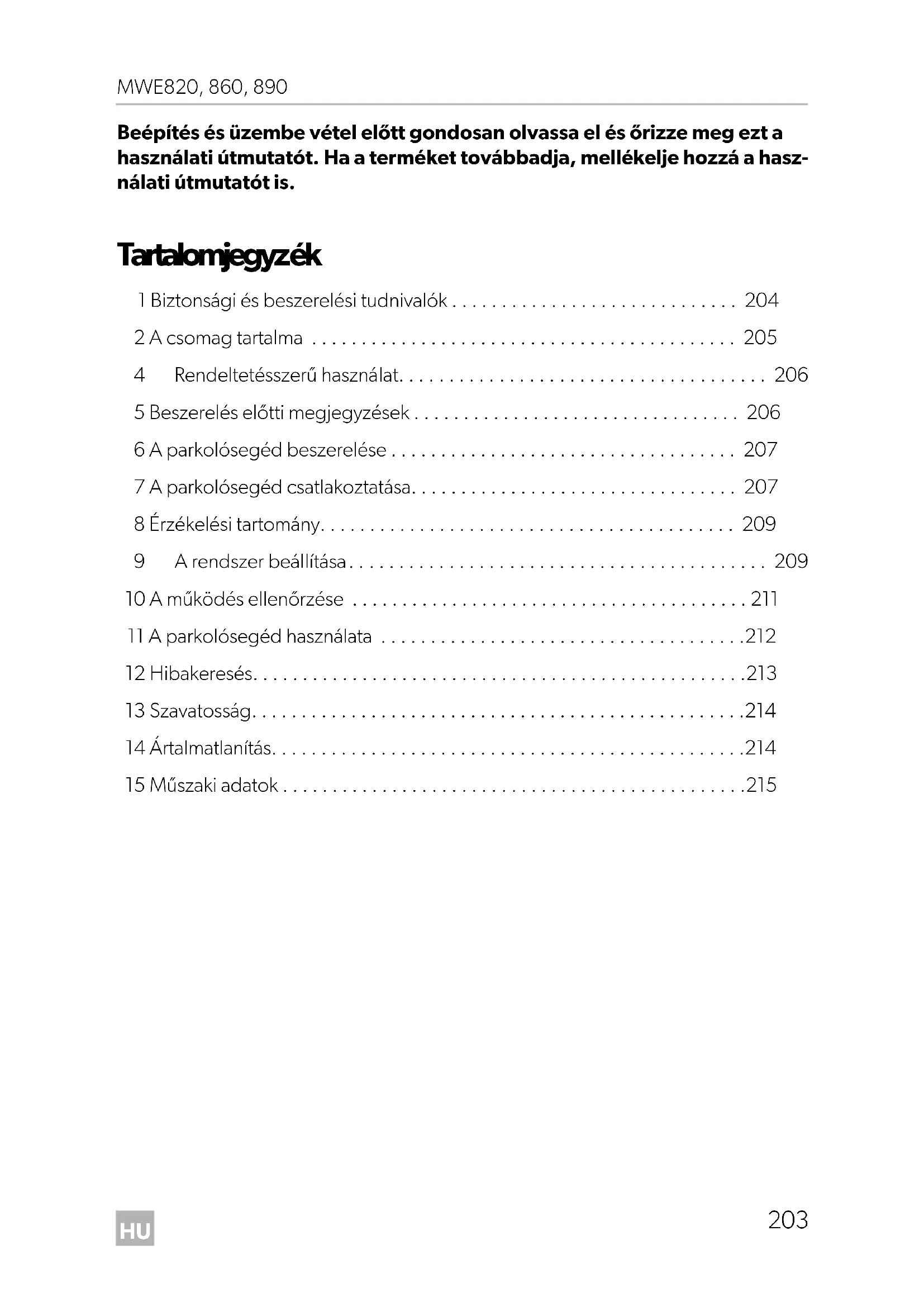

Tartalomjegyzék

1 Biztonsági és beszerelési tudnivalók 204
2 A csomag tartalma 205
4 Rendeltetésszerű használat.... 206
5 Beszerelés előtti megjegyzések 206
6 A parkolósegéd beszerelése 207
7 A parkolósegéd csatlakoztatása. 207
8 Érzékelési tartomány.... 209
9 A rendszer beállítása.... 209
10 A működés ellenőrzése ..... 211
11 A parkolósegéd használata .....212
12 Hibakeresés....213
13 Szavatosság. 214
14 Ártalmatlanítás. 214
15 Müszaki adatok....215

1 Biztonsági és beszerelési tudnivalók

A következő szövegek csupán a mellékelt lap ábráit egészítik ki. Ezek önmagukban nem teljes beszerelési és kezelési útmutatások! Feltétlenül vegye figyelembe a mellékelt lapon lévő ábrákat!

Vegye figyelembe a járműgyártó és a gépjárműszakma által előírt bizton-sági megjegyzéseket és előírásokat!

Vegye figyelembe az érvényes törvényi előírásokat.

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

VIGYÁZAT!

• A parkolósegéd járműben felszerelt alkatrészeit úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
• A parkolósegéd járművön belülre elhelyezendő alkatrészeit ne sze-relje légzsák hatókörzetébe. Ellenkező esetben a légzsák kioldása esetén sérülésveszély állhat fenn.
• A parkolósegéd csak kiegészítő támogatást nyújt, azaz a készülék nem menti fel a felhasználót a manőverezés során is érvényes, kifejezett óvatossági kötelezettsége alól.

FIGYELEM!

• LED-es hátsó lámpákkal szerelt járműveknél a parkolósegéd beépítése üzemzavart okozhat.
• A parkolósegéd nem alkalmas fém lökhárítón való felszerelésre.
• A vezérlőelektronikákat nem szabad nedvesség hatásának kitenni.
• A vezérlőelektronikát nem szabad más vezérlőmodulok közvetlen közelében telepíteni.

- Az érzékelők nem fedhetik el a jelzőlámpákat.

- Az érzékelők szerelése során ügyeljen arra, hogy a járműre rögzített tárgyak ne legyenek az érzékelők érzékelési tartományában. Rögzített tárgyak – például utánfutó vonószerkezetének – jelzése elnyomható.

- Tegyen egy kis zsírt az érzékelők dugócsatlakozójába.

2 A c s o m a g t

Lásd: 1. ábra

Szám	Mennyi-ség	Megnevezés Cikkszám
1 4 Ultrahangos érzékelők 9101500043
2 1 Vezérlőelektronika
	MWE820	9101500044
	MWE860	9101500046
	MWE890	9101500047
3 1 Hangszóró 9101500051
4 1 Vezérlőelektronika csatlakozókábele
5 4 Érzékelők csatlakozókábele
6 1 Rögzítőanyag
7 1 Magfúró, 21,5 mm
8	1	Kijelző (csak MWE860)	9101500045

3 T a r t o z é k o

Tartozékként kapható (nincs mellékelve):

Megnevezés	Cikkszám
Lyukasztószerszám, 22 mm	9101500024
Külső gomb (csak MWE890)	9101500049
Kijelző (csak MWE890)	9101500045
Kijelző hosszabbítókábele, 5 m (csak MWE860, 890)	9101500053
Érzékelő csatlakozókábele, 250 cm (csak MWE820, 860)	9101500048
Érzékelő csatlakozókábele, 450 cm (csak MWE890)	9101500050

4 Rendeltetésszerű használat

A MagicWatch ultrahangalapú parkolósegéd. Felügyeli a manőverezésnél a teret

•MWE820, 860: a jármű mögött
•MWE890: a jármű előtt

Akusztikusan és optikailag figyelmeztet a készülék által érzékelt akadályokra.

A MagicWatch személygépjárművekbe szerelhető be.

5 Beszerelés előtti megjegyzések

5.1 Az érzékelők beépítési helyének meghatározása

Lásd 3. ábra - 6. ábra

MEGJEGYZÉS

A készülék kifogástalan működéséhez az érzékelők pontos beigazítása szükséges.

Ha ezek a föld felé mutatnak, akkor például a készülék a talajegyenetlenségeket akadályokként érzékeli és jelzi. Ha túlságosan magasra mutatnak, akkor a készülék a meglévő akadályokat nem ismeri fel.

A szerelés során vegye figyelembe a következőket:

• Az érzékelőknek 50 cm-re kell lenniük a padlótól (3. ábra).
• Az optimális működés érdekében az érzékelőnek az úttesthez viszonyítva 90°-os szögben kell lennie (3. ábra). A szög nem lehet kisebb 90°-nál, mivel akkor az érzékelő az úttestet akadályként ismeri fel.
• Ügyeljen az érzékelők pozicionálására (4. ábra).

5.2 Az érzékelők lakkozása

Lásd: 2. ábra

MEGJEGYZÉS

Az érzékelők lakkozhatók. Az érzékelők lakkozását szakműhelyben java-solt elvégeztetni.

6 A parkolósegéd beszerelése

Lásd 7. ábra - 11. ábra

8. ábra kiegészítése

FIGYELEM! Lakk-károsodások veszélye!

• A kivágásnál és a fúrásnál a környezeti hőmérséklet nem lehet alacsonyabb, mint 18 °C.
• Javasoljuk vágószerszám használatát.
• Ügyeljen arra, hogy a vágószerszámot a használat során ne tartsa ferdén.

▶Sorjátlanítsa a furatokat.
A jobb illeszkedés érdekében alul a lökhárító belső oldalán kissé munkálja le fer-dére a furatokat. Az érzékelő háza ezután lefelé, kissé ferdén betolható a helyére.

9. ábra kiegészítése

FIGYELEM! Működési zavar veszélye!

Vegye figyelembe, hogy az érzékelőknek egy bizonyos irányban kell állniuk. Az érzékelő tetejét ▲ jelöli.

7 A parkolósegéd csatlakoztatása

MEGJEGYZÉS

• MWE820, 860: Bizonyos járműveknél a hátrameneti fényszóró csak bekapcsolt gyújtásnál működik. Ilyen esetben a gyújtást – a plusz és a testvezeték meghatározásához – be kell kapcsolni.
• MWE890: ha a sebességjel csatlakoztatva van a vezérlőelektronikához, az érzékelők kb. 15 km/h feletti sebesség esetén automatikusan deaktiválódnak.
  Mihelyt a sebesség kb. 15 km/h csökken, az érzékelők újra aktiválódnak.

MWE820, 860: A teljes csatlakoztatási rajzot itt találja: 12. ábra.

Szám Megnevezés

1 Vezérlőelektronika
2 Tolatófényszóró
3 Fekete / kék ér: Csatlakozás a kapcsolt pluszhoz (+12 V)
4 Barna ér: Csatlakozás testhez
5 Piros / szürke ér: Csatlakozás a rádió némításcsatlakozójához (opcionális)
6 Sárga ér a hangszórótól
7 Kék ér a hangszórótól
8 Kijelző (csak MWE860)
9 Érzékelők

MWE 890: A teljes csatlakoztatási rajzot itt találja: 13. ábra.

Szám Megnevezés

1 Vezérlőelektronika
2 Fekete / kék ér: Csatlakozás a kapcsolt pluszhoz (+12 V)
3 Barna ér: Csatlakozás testhez
4 Sárga ér a hangszórótól
5 Kék ér a hangszórótól
6 Piros / szürke ér: Csatlakozás a rádió némításcsatlakozójához (opcionális)
7 Sárga / kék ér: csatlakoztatás tolatólámpákra (opcionális)
8 Fekete / sárga ér: Csatlakoztatás a kilométeróra sebességjeléhez (opcionális)
9 Érzékelők

8 Érzékelési tartomány

Lásd: 14. ábra

A parkolósegéd érzékelési tartománya négy zónára van felosztva:

•1. zóna (csak MWE820, 860)

Ez a zóna az első határtartomány. Itt előfordulhat, hogy az érzékelők kis méretű vagy rossz hangvisszaverő képességű tárgyakat nem érzékelnek.

•2. zóna

Ebben a zónában az érzékelők szinte minden tárgyat jeleznek.

•3. zóna

Ebben a zónában az érzékelők szinte minden tárgyat jeleznek, de az érzékelők holtterébe is kerülhetnek tárgyak, illetve előfordulhat, hogy az érzékelők a tárgya- kat azok jellegénél vagy kis méreténél fogva nem érzékeli.

• Megállási zóna (4)

Az ebben a zónában lévő tárgyakat érzékelve a parkolósegéd folyamatos „Állj” hangjelet ad.

Ebben a zónában az érzékelők szinte minden tárgyat jeleznek, de az érzékelők holtterébe is kerülhetnek tárgyak, illetve előfordulhat, hogy az érzékelők a tárgyakat azok jellegénél vagy kis méreténél fogva nem érzékeli.

Rögzített tárgyak – például utánfutó vonószerkezetének – jelzése elnyomható.

9 A rendszer beállítása

A vezérlőelektronika a következő paraméterek beállítására szolgáló gombbal (15. ábra 1) rendelkezik.

9.1 Érzékenység beállítása

▶Kapcsolja be a gyújtást.

▶ Kapcsoljon hátrameneti fokozatba (csak MWE820, 860).

▶ Nyomja meg két másodpercnél rövidebb időre a gombot az érzékenység alábbi sorrendben való beállításához:

– alacsony érzékenység: a hangszóró egyszer sípol

– közepes érzékenység (alap): a hangszóró kétszer sípol

– magas érzékenység: a hangszóró háromszor sípol

A gomb újbóli megnyomásával az érzékenység a fent leírt sorrendben módosul.

9.2 Rögzített helyzetű tárgyak (például vontatóhorog) megjelenítésének elnyomása (csak MWE820, 860)

FIGYELEM!

Beállítás előtt győződjön meg arról, hogy nincsenek további tárgyak, pl. más járművek, vagy személyek a megállási zónában.

▶Kapcsolja be a gyújtást.
▶Kapcsolja a sebességváltót hátrameneti fokozatba.
▶Nyomja meg két másodpercnél hosszabb, de négy másodpercnél rövidebb időre a gombot, míg a hangszóró egy rövidet nem sípol.
√ A hangszóró újra rövid sípoló hangot ad ki.
√ A rendszer inicializálja a fix tárgyat.
▶A beállítás befejezéséhez szüntesse meg a hátrameneti fokozatot legalább három másodperces működési idő után.

9.3 A gyári beállítások helyreállítása

MWE820, 860

▶Kapcsolja be a gyújtást.
▶Kapcsolja a sebességváltót hátrameneti fokozatba.
▶Nyomja meg a gombot négy másodpercnél hosszabb időre.
√ A hangszóró újra sípoló hangokat ad ki.
▶Szüntesse meg a hátrameneti fokozatot.
Kapcsolja a sebességváltót újra hátrameneti fokozatba.
√ A rendszer visszaállt a gyári beállításokra.

MWE890

MEGJEGYZÉS

Amennyiben a sebességjelet leválasztották a vezérlőelektronikáról, a gyári beállítást vissza kell állítani, hogy az érzékelők megfelelő működése biztosítható legyen.

▶Kapcsolja be a gyújtást.
▶Nyomja meg a gombot két másodpercnél hosszabb időre.
√ A hangszóró újra sípoló hangokat ad ki.
▶Engedje el a gombot.
√ A rendszer visszaállt a gyári beállításokra.

9.4 Kijelzőkép tükrözése (csak MWE860)

Amennyiben az akadályok fordítva jelennek meg a kijelzön, a következőképpen járjon el:

▶Dugja be az érzékelők csatlakozódugóit fordított sorrendben a vezérlőmodul aljazataiba (1 → 4, 2 → 3, 3 → 2, 4 → 1).

10 A működés ellenőrzése

A parkolósegéd működésének ellenőrzéséhez haladjon például lassan egy fal felé.

FIGYELEM!

Az első üzembe helyezés során különös elővigyázatossággal járjon el, és ismerje meg a különböző hangsorozatok jelentését (14. ábra).

11 A parkolósegéd használata

A hátsó érzékelők (MWE 820, 860) automatikusan aktiválódnak a hátrameneti fokozat bekapcsolása esetén, ha a gyújtás be van kapcsolva vagy a motor jár. A hangszóróból kettős hang szólal meg.

Az első érzékelők (MWE 890) automatikusan aktiválódnak, mihelyt a gyújtást bekapcsolják és a menetsebesség 0 és kb. 15 km/h közt mozog.

Az első érzékelők vezérlőelektronikája a sebességjel helyett a tolatólámpával is összeköthető, vagy egy külső kapcsolóra is ráköthető.

MEGJEGYZÉS

A két funkció egyikének használata előtt nyomja meg 2 másodpercre a vezérlőelektronikán található gombot (lásd „A gyári beállítások helyreál-lítása” fej., 210. oldal).

Az érzékelők a következő esetekben aktívak:

• Kb. 30 másodpercig a motor indítása után
• Hátrameneti fokozatba kapcsolva és ha a vezérlőelektronika a tolatólámpára van csatlakoztatva
• Kb. 30 másodpercig a hátrameneti fokozat megszüntetése után
• Külső gombbal (tartozék) az érzékelők 30 másodpercre aktiválhatók.

Ha az érzékelési tartományban akadály fordul elő, egyenletesen ismétlődő jelzőhang szólal meg.

Az akadályhoz közeledve, az illető zónától függően a hangsorozat és a villogási frekvencia váltakozik, így jelezve az akadálytól való távolságot (14. ábra).

MWE860 (MWE890 opcionálisan): A kijelzőn annál több LED világít, minél közelebb kerül az akadály.

FIGYELEM!

Azonnal állítsa meg a járművet és ellenőrizze a helyzetet (adott esetben szálljon ki), ha a manőverezésnél a következőket tapasztalja:

A manőverezés során a készülék előbb akadályt jelez, és a hangsorozat teljesen normális módon gyorsabbá válik (például a lassúból a közepes hangsorozatra vált). A jelzőhang hirtelen a lassú hangsorozatra ugrik át vagy egyáltalán nem jelez további akadályt.

Ez azt jelenti, hogy az eredeti akadály többé már nincs az érzékelők érzékelési tartományában (ez a konstrukcióból is eredhet), de a beleütközés veszélye még mindig fennáll.

12 Hibakeresés

A készülék nem jelez működést

A tápellátó kábel (fekete / kék és barna vezeték) nem érintkezik vagy hibásan van csatlakoztatva.

▶Ellenőrizze a csatlakozásokat.

Az érzékelők dugaszai nincsenek vagy hibásan vannak a vezérlőelektronikába bedugva.

▶ Ellenőrizze a dugaszokat, és adott esetben dugja be azokat úgy, hogy bepattanjanak.

A gyújtás bekapcsolása után hosszú hang hallatszik (kb. 3 másodpercig)

Egy vagy több érzékelő hibás vagy már nincs összekötve a vezérlőelektronikával. A hangszóró a hibás érzékelőt a sípoló hangok számával jelzi a hosszú hang után: három sípoló hang például a 3. érzékelő meghibásodását jelzi.

▶ Ellenőrizze a dugaszokat, és adott esetben dugja be azokat úgy, hogy bepattanjanak.
▶Cserélje ki a hibás érzékelő(ke)t.

FIGYELEM!

A rendszer már nem működik megbízhatóan, ha egy vagy két érzékelő hibás.

A készülék hibásan jelez akadályokat

Hibás riasztáshoz a következő okok vezethetnek:

• Például az érzékelők szennyeződése vagy eljegesedése
  ▶Tisztítsa meg az érzékelőket.
• Az érzékelők hibásan lettek felszerelve.
  ▶ Igazítsa be az érzékelők helyzetét vagy magasságát (3. ábra).
• Az érzékelők hozzáérnek a járműkarosszériához.
  ▶Távolítsa el az érzékelőket a karosszériától.

A járművön lévő tárgyak (például pótkerék) hibás riasztást okoznak

▶ Állítsa be úgy a rendszert, hogy a fix tárgyak már ne jelenjenek meg (lásd: „A rendszer beállítása” fej., 209. oldal).

13 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell beküldenie:

• hibás részegységek,
• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

14 Ártalmatlanítás

▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

15 Müszaki adatok

	MagicWatch
	MWE820 MW	E860 MWE890
Cikkszám: 9600000353 9600000354 9600000355
Érzékelési tartomány:	kb. 0,40 m – 1,6 m		kb. 0,35 m – 0,75 m
Ultrahang-frekvencia: 40 kHz
Tápfeszültség: 10 – 24 V
Áramfelvétel: legfeljebb 120 mA
Üzemi hőmérséklet:	-25 °C és +70 °C közt
Engedély:	030117

MEGJEGYZÉS

Az érzékelők lakkozhatók. Az érzékelők lakkozását szakműhelyben javasolt elvégeztetni.

AUSTRALIA

Mail: [e-mail]

ITALY
