| Produkttype | Ultralyd parkeringshjælp |
| Mærke | Dometic |
| Model | MagicWatch MWE860 |
| Detektionszone | 0,40 m til 1,6 m |
| Ultralydsfrekvens | 40 kHz |
| Forsyningsspænding | 10-24 V |
| Strømforbrug | 120 mA max |
| Driftstemperatur | -25 °C til +70 °C |
| Leveringsindhold | 4 ultralydsdetektorer, styreelektronik, tilslutningskabler, display (MWE860), monteringsmateriale |
| Anvendelse | Overvågning af pladsen bag køretøjet under manøvrer |
| Signalering | Lyd (bip) og visuel (LED-display med søjler) |
| Montering | På ikke-metallisk kofanger, afstand til jord 50 cm, vinkel 90° |
| Indstillinger | Følsomhed (lav, medium, høj), undertrykkelse af faste objekter, fabriksindstilling |
| Garanti | Lovpligtig |
| Vedligeholdelse | Rengør detektorerne, udsæt ikke elektronikken for fugt |
| Sikkerhed | Må ikke installeres i airbagområdet, sikkert fastgjort i køretøjet |
| Reservedele | Detektorer, kabler, display, skæreværktøj (tilbehør) |
| Reparerbarhed | Udskiftning af detektorer mulig |
| Certificering | 030117 |
Ofte stillede spørgsmål - MagicWatch MWE860 DOMETIC
Brugerspørgsmål om MagicWatch MWE860 DOMETIC
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Sensor i PDF-format gratis! Find din vejledning MagicWatch MWE860 - DOMETIC og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. MagicWatch MWE860 af mærket DOMETIC.
BRUGSANVISNING MagicWatch MWE860 DOMETIC
Monterings- og betjeningsvejledning . . . .98
SV Parkeringshjälp
Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.
Indholdsfortegnelse
1 Sikkerheds- og installationshenvisninger.... 99
2 Leveringsomfang....100
4 Korrekt brug 101
5 Henvisninger før monteringen....101
6 Montering af parkeringshjælpen ....102
7 Tilslutning af parkeringshjælpen ....102
8 Registreringsområde .....104
9 Indstilling af systemet....104
10 Funktionstest....106
11 Anvendelse af parkeringshjælpen .....107
12 Fejlsøgning....108
13 Garanti....109
14 Bortskaffelse ....109
15 Tekniske data....110

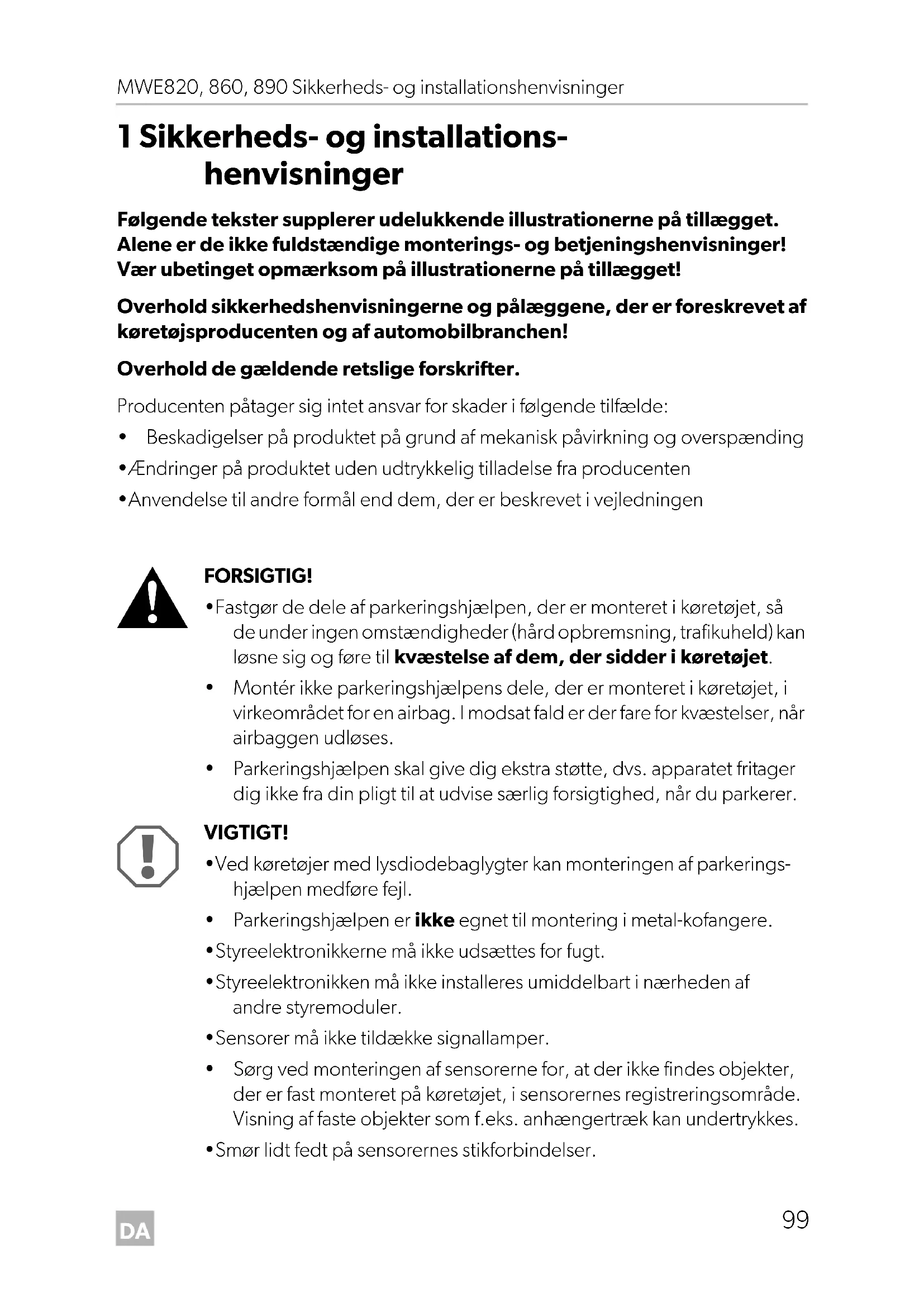

1 Sikkerheds- og installations-henvisninger
Følgende tekster supplerer udelukkende illustrationerne på tillægget. Alene er de ikke fuldstændige monterings- og betjeningshenvisninger! Vær ubetinget opmærksom på illustrationerne på tillægget!
Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen!
Overhold de gældende retslige forskrifter.
Producenten påtager sig intet ansvar for skader i følgende tilfælde:
- Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
- Ændringer på produktet uden udtrykkelig tilladelse fra producenten
- Anvendelse til andre formål end dem, der er beskrevet i vejledningen
FORSIGTIG!
- Fastgør de dele af parkeringshjælpen, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.
- Montér ikke parkeringshjælpens dele, der er monteret i køretøjet, i virkeområdet for en airbag. I modsat fald er der fare for kvæstelser, när airbaggen udløses.
- Parkeringshjælpen skal give dig ekstra støtte, dvs. apparatet fritager dig ikke fra din pligt til at udvise særlig forsigtighed, når du parkerer.
VIGTIGT!
- Ved køretøjer med lysdiodebaglygter kan monteringen af parkeringshjælpen medføre fejl.
- Parkeringshjælpen er ikke egnet til montering i metal-kofangere.
- Styreelektronikkerne må ikke udsættes for fugt.
- Styreelektronikken må ikke installeres umiddelbart i nærheden af andre styremoduler.
- Sensorer må ikke tildække signallamper.
- Sørg ved monteringen af sensorerne for, at der ikke findes objekter, der er fast monteret på køretøjet, i sensorernes registreringsområde. Visning af faste objekter som f.eks. anhængertræk kan undertrykkes.
- Smør lidt fedt på sensorernes stikforbindelser.
2 L e v e r i n g s
Se fig. 1
Nr. Mængde Betegnelse Artikel-nr.
| 1 4 Ultralydssensorer 9101500043 | ||
| 2 1 Styreelektronik | ||
| MWE820 | 9101500044 | |
| MWE860 | 9101500046 | |
| MWE890 | 9101500047 | |
| 3 1 Højttaler 9101500051 | ||
| 4 1 Tilslutningskabel styreelektronik | ||
| 5 | 4 Tilslutningskabel sensorer | |
| 6 1 Fastgørelsesmateriale | ||
| 7 1 Hulbor 21,5 mm | ||
| 8 | 1 Display (kun MWE860) | 9101500045 |
3 T i l b e h ø r
Kan fås som tilbehør (ikke indeholdt i leveringsomfanget):
| Betegnelse | Artikel-nr. |
| Stanseværktøj 22 mm | 9101500024 |
| Ekstern tast (kun MWE890) | 9101500049 |
| Display (kun MWE 890) | 9101500045 |
| Forlængerkabel display, 5 m (kun MWE 860, 890) | 9101500053 |
| Tilslutningskabel sensor, 250 cm (kun MWE 820, 860) | 9101500048 |
| Tilslutningkabel sensor, 450 cm (kun MWE 890) | 9101500050 |
4 Korrekt brug
MagicWatch er en parkeringshjælp på ultralydsbasis. Den overvåger rummet med parkering:
•MWE820, 860: Bagved køretøjet
•MWE890: Foran køretøjet
Den advarer akustisk og optisk mod forhindringer, der registreres af apparatet.
5 Henvisninger før monteringen
5.1 Fastlæggelse af monteringsstedet for sensorerne
Se fig. 3 til fig. 6
BEMÆRK
For at apparatet fungerer fejlfrit, er det vigtigt, at sensorerne justeres korrekt.
Hvis de peger mod jorden, vises f.eks. ujævnheder på jorden som forhindring. Hvis de peger for langt op, registreres eksistrende forhindringer ikke.
Overhold følgende ved monteringen:
- Sensorernes afstand til jorden skal være 50 cm (fig. 3).
- For at fungere optimalt skal sensorens vinkel i forhold til kørebanen være på 90° (fig. 3). Vinklen må ikke være mindre end 90°, da kørebanen så registreres af sensoren som forhindring.
• Vær opmærksom sensorernes positionering (fig. 4).
5.2 Lakering af sensorerne
Se fig. 2
BEMÆRK
Sensorerne må lakeres. Producenten anbefaler at lade et autoriseret værksted lakere sensorerne.
6 Montering af parkeringshjælpen
Se fig. 7 til fig. 11
Forklaring til fig. 8
VIGTIGT! Fare for lakskader!
- Udenomstemperaturen må ikke ligge under 18 °C, när der stanses eller bores.
- Vi anbefaler at anvende stanseværktøjet.
- Sørg for, at stanseværktøjet ikke sætter sig fast, når det anvendes.
▶ Afgrat hullerne.
▶ Afskrå hullernes kant lidt forneden på kofangerens inderside, så de passer bedre. Sensorhuset kan nu let skubbes skråt ned.
Forklaring til fig. 9
VIGTIGT! Fare for funktionsfejl!
Vær opmærksom på, at sensorerne skal have en bestemt justering. Sensorens overside er mærket med et ▲.
7 Tilslutning af parkeringshjælpen
BEMÆRK
- MWE820, 860: Ved nogle køretøjer fungerer baklygten kun, när tændingen er slået til. I dette tilfælde skal du slå tændingen til for at bestemme plus- og stelledningen.
- MWE890: Hvis hastighedssignalet er tilsluttet til styreelektronikken, deaktiveres sensorerne automatisk ved en hastighed over ca. 15 km/h.
Så snart hastighedeb falder under ca. 15 km/h, aktiveres sensorerne igen.
MWE820, 860: Det samlede tilslutningsskema findes på fig. 12.
Nr. Betegnelse
1 Styreelektronik
2 Baklygte
3 Sort/blå leder: Tilslutning til tilkoblet plus (+12 V)
4 Brun leder: Tilslutning til stel
5 Rød/grå leder: Tilslutning til radioens mute-tilslutning (option)
6 Gul leder fra højttaleren
7 Blå leder fra højttaleren
8 Display (kun MWE860)
9 Sensorer
MWE 890: Det samlede tilslutningsskema findes på fig. 13.
Nr. Betegnelse
1 Styreelektronik
2 Sort/blå leder: Tilslutning til tilkoblet plus (+12 V)
3 Brun leder: Tilslutning til stel
4 Gul leder fra højttaleren
5 Blå leder fra højttaleren
6 Rød/grå leder: Tilslutning til radioens mute-tilslutning (option)
7 Gul/blå leder: Tilslutning til baklygte (option)
8 Sort/gul leder: Tilslutning til speedometerets hastighedssignal (option)
9 Sensorer
Parkeringshjælpens registreringsområde er opdelt i fire zoner:
•Zone 1 (kun MWE820, 860)
Denne zone er det første grænseområde. Her registreres små eller dårligt reflekterende genstande under visse omstændigheder ikke.
- Zone 2
I denne zone vises næsten alle objekter.
- Zone 3
I denne zone vises næsten alle objekter, men genstande kan komme ind i senso-ernes døde vinkel eller på grund af deres beskaffenhed eller ringe størrelse ikke blive registreret.
- Stopzone (4)
Objekter i denne zone medfører, at parkeringshjælpen signalerer „stop“ med en konstant tone.
I denne zone vises næsten alle objekter, men genstande kan komme ind i senso-ernes døde vinkel eller på grund af deres beskaffenhed eller ringe størrelse ikke blive registreret.
Visning af faste objekter som f.eks. anhængertræk kan undertrykkes.
9 Indstilling af systemet
Styreelektronikken har en tast (fig. 15 1) til at indstille følgende parametre.
9.1 Indstilling af følsomheden
▶Slå tændingen til.
▶ Skift til bakgearet (kun MWE820, 860).
▶ Tryk kort på tasten mindre end to sekunder for at indstille følsomheden i følgende rækkefølge:
– Laveste følsomhed: Højttaleren bipper en gang
- Middel følsomhed (standard): Højttaleren bipper to gange
– Højeste følsomhed: Højttaleren bipper tre gange
Ved at trykke flere gange på tasten ændres følsomheden i den rækkefølge, der anføres ovenfor.
9.2 Undertrykkelse af visning af faste objekter (f.eks. anhængeranordning) (kun MWE820, 860)
VIGTIGT!
Sørg før indstillingen for, at der ikke findes ekstra objekter i stopzonen, f.eks. personer eller andre køretøjer.
▶Slå tændingen til.
▶ Skift til bakgearet.
▶Tryk på tasten i mere end to sekunder, men mindre end fire sekunder, indtil højt-taleren bipper kort.
√Højttaleren udsender korte pip-toner flere gange.
√ Systemet initialiserer det faste objekt.
For at afslutte indstillingen skal du efter en funktionstid på mindst tre sekunder igen skifte fra bakgearet.
9.3 Genetablering af fabriksindstillingen
MWE820, 860
▶Slå tændingen til.
▶Skift til bakgearet.
▶Tryk på tasten i mere end fire sekunder.
√Højttaleren udsender pip-toner flere gange.
▶Skift fra bakgearet.
▶Skift igen til bakgearet.
√ Systemet blev nulstillet til fabriksindstillingerne.
MWE890
BEMÆRK
Hvis speedometerets hastighedssignal er adskilt fra styreelektronikken, skal fabriksindstillingen genetableres for at sikre, at sensorerne fungerer korrekt.
▶Slå tændingen til.
▶Tryk på tasten i mere end to sekunder.
√Højttaleren udsender pip-toner flere gange.
▶Slip tasten igen.
√ Systemet blev nulstillet til fabriksindstillingerne.
9.4 Spejling af displayvisningen (kun MWE860)
Gå frem på følgende måde, hvis forhindringerne på displayet vises spejlvendt:
Sæt sensorernes tilslutningsstik i bøsningerne i styremodulet i omvendt rækkefølge (1 → 4, 2 → 3, 3 → 2, 4 → 1).
10 Funktionstest
Kør f.eks. langsomt hen imod en væg for at teste parkeringshjælpen.
VIGTIGT!
Gå frem med den største forsigtighed ved den første idrifttagning, og lær de forskellige tonesekvenser at kende (fig. 14).
11 Anvendelse af parkeringshjælpen
De bageste sensorer (MWE820, 860) aktiveres automatisk, når der skiftes til bakgearet og tændingen er slået til eller motoren kører. Højttaleren afgiver en dobbelt tone.
De forreste sensorer (MWE890) aktiveres automatisk, så snart tændingen er slået til og kørehastigheden ligger mellem 0 og ca. 15 km/h.
Som option kan de forreste sensorers styreelektronik også forbindes med baklygten eller tilsluttes til en ekstern kontakt i stedet for til hastighedssignalet.
BEMÆRK
Før en af disse to funktioner anvendes, skal der trykkes på styre-elektronikkens tast i 2 sekunder (se kapitlet „Genetablering af fabriks-indstillingen“ på side 105).
Sensorerne er aktive i følgende tilfælde:
• Ca. 30 sekunder efter start af motoren
• Når der er skiftet til bakgearet og styreelektronikken er tilsluttet til baklygten
• Ca. 30 sekunder efter skift fra bakgearet
- Med en ekstern tast (tilbehør) kan sensorerne aktiveres i et interval på ca. 30 sekunder.
Så snart der befinder sig en forhindring i registreringsområdet, lyder der en signal-tone, der gentages regelmæssigt.
Afhængigt af hvilken zone forhindringen befinder sig i, ændres tonesekvensen og blinkfrekvensen og signaleres der dermed en afstand, når der køres (fig. 13).
MWE860 (facultatief MWE890): På displayet lyser flere LED'er, jo nærmere forhindringen kommer.
VIGTIGT!
Stands straks køretøjet, og kontrollér situationen (gå evt. ud), hvis følgende forekommer ved parkering:
Ved parkering viser apparatet først en forhindring, og tonesekvensen bliver helt normalt hurtigere (f.eks. skift fra den langsomme til den midterste tonesekvens). Pludselig skifter signaltonen til den langsomme tonesekvens eller viser overhovedet ingen forhindring mere.
Det betyder, at den oprindelige forhindring ikke længere befinder sig i sensorernes registreringsområde (betinget af udførelsen), men der kan stadig køres imod den.
12 Fejlsøgning
Apparatet viser ingen funktion.
Spændingsforsyningskablet (sort/blå og brun ledning) har ikke kontakt eller er tilsluttet forkert.
Sensorernes stik er ikke sat i styreelektronikken eller ikke sat rigtigt i.
▶ Kontrollér stikkene, og sæt dem evt. i, så de går i indgreb.
Når tændingen er slået til, lyder der en lang tone (ca. 3 sek.)
En eller flere sensorer er defekte eller ikke længere forbundet med styreelektronikken. Højttaleren angiver med antallet af pip-toner efter den lange tone den defekte sensor: F.eks. tre pip-toner for sensor 3.
▶ Kontrollér stikkene, og sæt dem evt. i, så de går i indgreb.
Systemet fungerer ikke mere pålideligt, hvis en eller flere sensorer defekte.
Apparatet melder forhindringer forkert.
Følgende årsager kan medføre fejlalarmer:
• F.eks. smuds eller frost på sensorerne.
▶Rengør sensorerne.
- Sensorerne blev monteret forkert.
▶ Tilpas sensorernes justering og højde (fig. 3).
- Sensorerne har kontakt med køretøjets chassis.
Objekter på køretøjet (f.eks. reservehjul) medfører fejalarmer.
Indstil systemet, så faste objekter ikke længere vises (se kapitlet „Indstilling af systemet“ på side 104).
13 Garanti
Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.
Ved reparation eller krav om garanti skal du indsende følgende:
•Defekte komponenter
- En kopi af regningen med købsdato
- En reklamationsgrund eller en fejlbeskrivelse
14 Bortskaffelse
Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.
Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.
15 Tekniske data
| MagicWatch | |||
| MWE820 MW | E860 MWE890 | ||
| Artikel-nr.: 9600000353 9600000354 9600000355 | |||
| Registreringsområde: ca. 0,40 m til 1,6 m ca. 0,35 m til | 0,75 m | ||
| Registreringsområde: 40 kHz | |||
| Ultralydsfrekvens: 10 – 24 V | |||
| Strømforbrug: maks. 120 mA | |||
| Driftstemperatur: | -25 °C til +70 °C | ||
| Godkendelse: |  030117 | ||
BEMÆRK
Sensorerne må lakeres. Producenten anbefaler at lade et autoriseret værksted lakere sensorerne.
Nr. Antall Betegnelse Artikkelnr.
| 14 Ultralydfølere 9101500043 | ||
| 21 Styreelektronikk | ||
| MWE820 | 9101500044 | |
| MWE860 | 9101500046 | |
| MWE890 | 9101500047 | |
| 31 Høyttaler 9101500051 | ||
| 41 Tilkoblingskabel styreelektronikk | ||
| 5 | 4 Tilkoblingskabel følere | |
| 61 Festemateriell | ||
| 7 | 1 | Hullbor 21,5 mm |
| 8 | 1 | Display (bare MWE860) 9101500045 |
3 T i l b e h ∅ r
Se fig. 3 til fig. 6
MERK
For at apparatet skal fungere feilfritt er det viktig at følerne er korrekt rettet.
Se fig. 7 til fig. 11
Forklaring til fig. 8
PASS PÅ! Fare for lakkskader!
Forklaring til fig. 9
Alternativt kan styreelektronikken til de fremre følerne også kobles til ryggelyset eller en ekstern bryter i stedet for til hastighetssignalet.
MERK
Følerne er aktive i følgende tilfeller:
- Med en ekstern knapp (tilbehør) kan følerne kobles aktivt for et intervall på ca. 30 sekunder.
Med en gang det befinner seg en hindring i registreringsområdet, høres en jevn repeterende signaltone.
Apparatet fungerer ikke.
Spenningsforsyningskabelen (svart/blå og brun ledning) har ikke kontakt eller er feil tilkoblet.
▶Kontroller forbindelsene.
Én eller flere følere er defekte, eller de er ikke koblet til styreelektronikken lenger. Høyttaleren indikerer den defekte føleren ved hjelp av antall pipetoner etter den lange tonen: for eksempel tre pipetoner for føler 3.
▶Skift ut den eller de defekte følerne.
PASS PÅ!
Systemet fungerer ikke mer pålitelig när én eller flere fölere er defekte.
Apparat melder hindringer feil.
Følgende årsaker kan føre til feilalarmer:
▶Lever emballasje til resirkulering så langt det er mulig.
