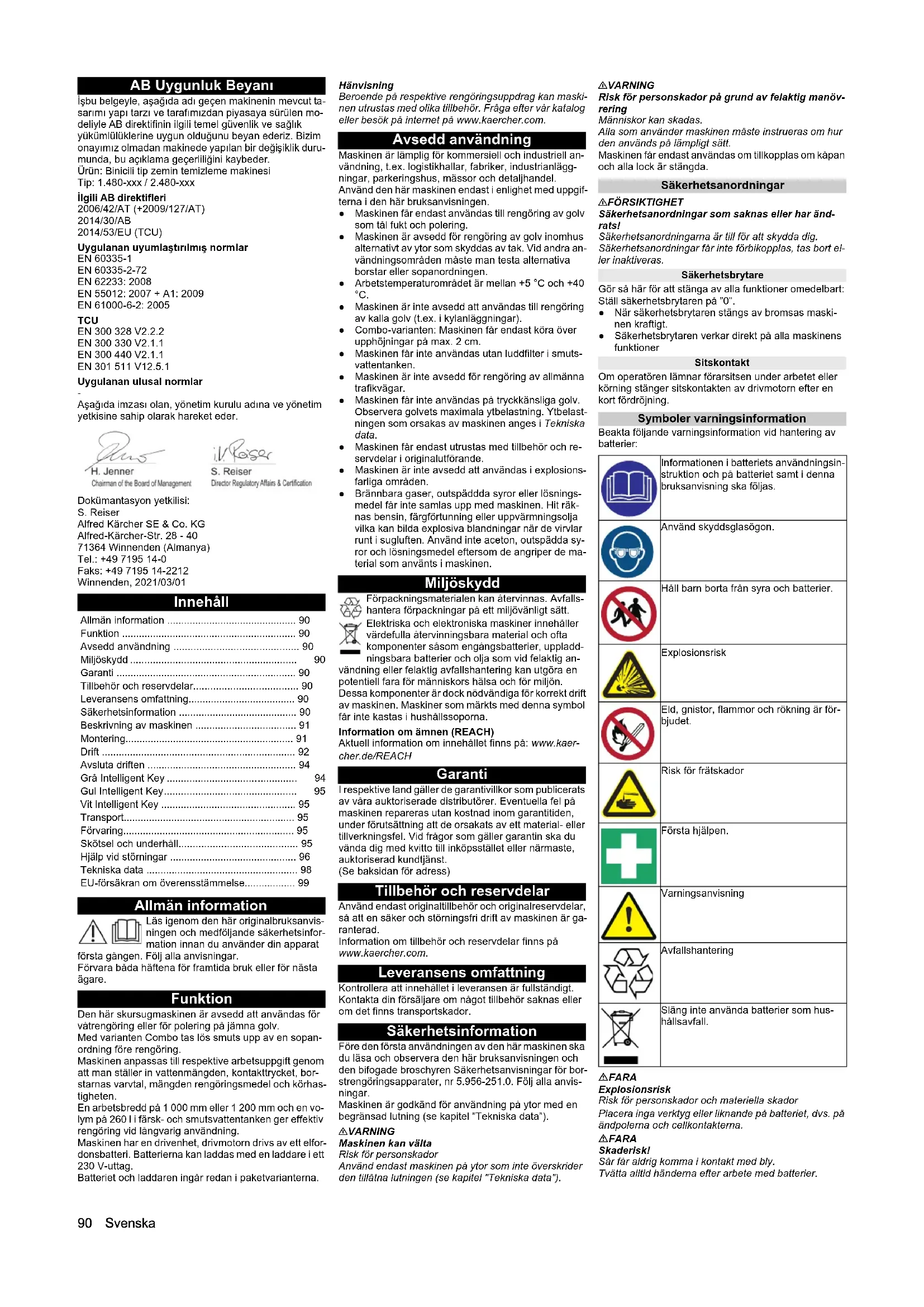

Notice Kärcher B 260 RI Bp - page 90
90 / 324
Valj ditt sprak och ange din e-post: vi skickar en specifikt oversatt version.
Produkttyp Självgående industriell skurmaskin
Märke Kärcher
Modell B 260 RI Bp
Mått (L × B × H) 1925 × 1040 × 1565 mm (utan tak) / 2560 × 1340 × 2200 mm (Combo med tak)
Vikt redo att användas (med batterier och fulla tankar) 1641 till 1845 kg beroende på version
Kapacitet renvattentank / smutsvattentank 260 L / 260 L
Batteri 36 V, 630 Ah, laddtid 10 h
Arbetsbredd 1000 mm (R100), 1200 mm (R120) eller 1000 mm (D100)
Maximal körhastighet 10 km/h framåt, 6 km/h bakåt
Maximal lutning i drift 15 % (RI-versioner) / 10 % (RI Combo-versioner)
Rengöringsprogram Transport, Eco, Autotvätt, Skurning, Sugning, Polering
Sugeffekt Undertryck 14 kPa (140 mbar), luftflöde 28 L/s × 2
Drivmotoreffekt 2200 W
Sugmotoreffekt 2 × 840 W
Borstmotoreffekt 2 × 1100 W
Säkerhetsanordningar Säkerhetsbrytare, sitsbrytare, termiskt skydd, parkeringsbroms
Ljudnivå L_pA 73 dB(A), L_WA 94 dB(A)
Skyddsklass IPX3

Vanliga frågor - B 260 RI Bp Kärcher

Hur laddar man batteriet på B 260 RI Bp?
För att ladda batteriet, placera maskinen i ett lämpligt utrymme (minsta volym enligt batteri). Fäll upp sätet, koppla bort batterikontakten och anslut den till laddaren. Anslut laddaren till ett 230 V (16 A) uttag. Laddningstiden är cirka 10 till 12 timmar. Använd inte maskinen under laddning. Efter laddning, koppla bort laddkabeln och återanslut batteriet.
Vad är kapaciteten på vattentankarna?
Maskinen har två tankar: en renvattentank på 260 liter och en smutsvattentank på 260 liter. Smutsvattentanken är utrustad med en flottör och en grovsilkekorg.
Vilket typ av rengöringsmedel ska användas?
Använd endast rengöringsmedel som rekommenderas av Kärcher, utan lösningsmedel, utan saltsyra eller fluorvätesyra. Undvik kraftigt skummande produkter. Vanliga rengöringsmedel inkluderar RM 756, RM 746, RM 69, etc. Maximal dosering är 3% via den valfria DOSE-enheten.
Hur tömmer man smutsvattentanken?
Ta bort smutsvattentömningsslangen från dess hållare, sänk änden över en uppsamlingsbehållare och öppna slanglocket. För att underlätta avrinning, öppna avstängningsventilen baktill på tanken. Använd sprutpistolen för att skölja tanken via programmet 'Tanksköljning'.
Hur byter man borstarna?
För diskborstar (D100): Öppna sidodörren, tryck ner bygeln, ta bort den slitna skivan och sätt i den nya genom att klicka fast den. För rullborstar (R100/R120): Öppna sidodörren, ta bort säkerhetsluckan, ta ut den slitna rullen och sätt i den nya och se till att den är rätt inriktad på axeln. Kontrollera slitaget på de gula borsthåren.
Hur justerar man sugbalken?
Placera maskinen på en plan yta, välj programmet 'Sugning' och kör framåt lätt för att sänka sugbalken. Använd vattenpasset för att justera lutningen: lossa muttern M12 och vrid skruven tills vattenpasset är mellan de två markeringarna. Dra åt muttern. Sugläppen måste ligga jämnt mot golvet.
Vad gör man vid fel på displayen?
Om en numerisk kod visas, ställ programmeringsvredet på '0', vänta tills displayen släcks, återgå sedan till föregående program. Om felet kvarstår, följ instruktionerna i felsökningstabellen (t.ex. urladdat batteri, full smutsvattentank, etc.). För fel utan visning, kontrollera säkringar, batterianslutningar och filter. Kontakta service om nödvändigt.
Hur underhåller man maskinen?
Efter varje användning, töm smutsvattnet, rengör luddflitret, kontrollera sugkanter och borstar. Varje vecka, ladda batteriet fullt. En gång i månaden, kontrollera polernas oxidation och rengör tätningar. En gång om året, låt service utföra en inspektion. Maskinen är utrustad med underhållsräknare.
Vilka är de maximalt tillåtna lutningarna?
I drift är den maximala lutningen i körriktningen 15 % för RI-versionerna och 10 % för RI Combo-versionerna. Vinkelrätt får lutningen inte överstiga 15 %. För transport är den maximala lutningen 25 % över kort sträcka (max. 10 m). Använd aldrig på brantare lutningar.
Hur använder man den intelligenta nyckeln?
Maskinen använder tre typer av intelligenta nycklar: grå (övervakare), gul (operatör) och vit (fasta parametrar). Sätt i nyckeln i manöverpanelen. Den gula nyckeln gör det möjligt att ändra programparametrar (hastighet, tryck, flöde). Den grå nyckeln ger åtkomst till avancerade inställningar (räknare, nyckelhantering, språk). Den vita nyckeln låser förinställda inställningar.

Användarfrågor om B 260 RI Bp Kärcher

0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.

Ställ en ny fråga om denna apparat

E-postmeddelandet förblir privat: det används endast för att meddela dig om någon svarar på din fråga.

Inga frågor ännu. Var den första att ställa en.

Ladda ner instruktionerna för din Industriell golvskurmaskin i PDF-format gratis! Hitta din manual B 260 RI Bp - Kärcher och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. B 260 RI Bp av märket Kärcher.

BRUKSANVISNING B 260 RI Bp Kärcher

Leveringsomvang....70

Avsedd användning 90

Miljöskydd 90

Garanti 90

Tillbehör och reservdelar.... 90

Leveransens omfattning.... 90

Säkerhetsinformation 90

Beskrivning av maskinen 91

Montering....91

Drift 92

Avsluta driften 94

Grå Intelligent Key 94

Gul Intelligent Key 95

Vit Intelligent Key 95

Transport....95

Förvaring....95

Skötsel och underhåll.... 95

Hjälp vid störningar 96

Tekniska data 98

EU-försäkran om överensstämmelse.... 99

Allmän information

Kärcher B 260 RI Bp - Allmän information - 1

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

första gängen. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Funktion

Den här skursugmaskinen är avsedd att användas för våtrengöring eller för polering på jämna golv.

Med varianten Combo tas lös smuts upp av en sopanordning före rengöring.

Maskinen anpassas till respektive arbetsuppgift genom att man ställer in vattenmängden, kontakttrycket, borstarnas varvtal, mängden rengöringsmedel och körhastigheten.

En arbetsbredd på 1 000 mm eller 1 200 mm och en volym på 260 l i färsk- och smutsvattentanken ger effektiv rengöring vid långvarig användning.

Maskinen har en drivenhet, drivmotorn drivs av ett elfordonsbatteri. Batterierna kan laddas med en laddare i ett 230 V-uttag.

Batteriet och laddaren ingår redan i paketvarianterna.

Hänvisning

Beroende på respektive rengöringsuppdrag kan maskinen utrustas med olika tillbehör. Fråga efter vår katalog eller besök på internet på www.kaercher.com.

Avsedd användning

Maskinen är lämplig för kommersiell och industriell användning, t.ex. logistikhallar, fabriker, industrianläggningar, parkeringshus, mässor och detaljhandel. Använd den här maskinen endast i enlighet med uppgifterna i den här bruksanvisningen.

- Maskinen får endast användas till rengöring av golv som tål fukt och polering.

- Maskinen är avsedd för rengöring av golv inomhus alternativt av ytor som skyddas av tak. Vid andra användningsområden måste man testa alternativa borstar eller sopanordningen.

- Arbetstemperaturområdet är mellan +5 °C och +40 °C.

- Maskinen är inte avsedd att användas till rengöring av kalla golv (t.ex. i kylanläggningar).

- Combo-varianten: Maskinen får endast köra över upphöjningar på max. 2 cm.

- Maskinen får inte användas utan luddfilter i smutsvattentanken.

- Maskinen är inte avsedd för rengöring av allmänna trafikvägar.

- Maskinen får inte användas på tryckkänsliga golv. Observera golvets maximala ytbelastning. Ytbelastningen som orsakas av maskinen anges i Tekniska data.

- Maskinen får endast utrustas med tillbehör och reservdelar i originalutförande.

- Maskinen är inte avsedd att användas i explosionsfarliga områden.

- Brännbara gaser, outspädda syror eller lösningsmedel får inte samlas upp med maskinen. Hit räknas bensin, färgförtunning eller uppvärmningsolja vilka kan bilda explosiva blandningar när de virlvar runt i sugluften. Använd inte aceton, outspädda syror och lösningsmedel eftersom de angriper de material som använts i maskinen.

Miljöskydd

Kärcher B 260 RI Bp - Miljöskydd - 1

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehället finns på: www.kaercher.de/REACH

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Kontrollera att innehället i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Säkerhetsinformation

Före den första användningen av den här maskinen ska du läsa och observera den här bruksanvisningen och den bifogade broschyren Säkerhetsanvisningar för borstrengöringsapparater, nr 5.956-251.0. Följ alla anvisningar.

Maskinen är godkänd för användning på ytor med en begränsad lutning (se kapitel "Tekniska data").

△VARNING

Maskinen kan välta

Risk för personskador

Använd endast maskinen på ytor som inte överskrider den tillåtna lutningen (se kapitel "Tekniska data").

△VARNING

Risk för personskador på grund av felaktig manövrering

Människor kan skadas.

Alla som använder maskinen måste instrueras om hur den används på lämpligt sätt.

Maskinen får endast användas om tillkopplas om käpan och alla lock är stängda.

Säkerhetsanordningar

⚠FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats!

Säkerhetsanordningarna är till för att skydda dig.

Säkerhetsanordningar får inte förbikopplas, tas bort eller inaktiveras.

Säkerhetsbrytare

Gör så här för att stänga av alla funktioner omedelbart: Ställ säkerhetsbrytaren på "0".

- När säkerhetsbrytaren stängs av bromsas maskinen kraftigt.

- Säkerhetsbrytaren verkar direkt på alla maskinens funktioner

Sitskontakt

Om operatören lämnar förarsitsen under arbetet eller körning stänger sitskontakten av drivmotorn efter en kort fördröjning.

Symboler varningsinformation

Beakta följande varningsinformation vid hantering av batterier:

Informationen i batteriets användningsinstruktion och på batteriet samt i denna bruksanvisning ska följas.
Använd skyddsglasögon.
Håll barn borta från syra och batterier.
Explosionsrisk
Eld, gnistor, flammor och rökning är för-bjudet.
Risk för frätskador
Första hjälpen.
Varningsanvisning
Avfallshantering
Släng inte använda batterier som hus-hållsavfall.

△FARA

Explosionsrisk

Risk för personskador och materiella skador

Placera inga verktyg eller liknande på batteriet, dvs. på ändpolerna och cellkontakterna.

△FARA

Skaderisk!

Sår får aldrig komma i kontakt med bly.

Tvätta alltid händerna efter arbete med batterier.

Symboler på laddaren

Kärcher B 260 RI Bp - Symboler på laddaren - 1

text_image ! 16 A

△FARA

Brandrisk

Vid anslutning till ett eluttag eller vid elektrisk kontakt mellan kontakt och eluttag kan laddarens kontakt och det använda eluttaget bli mycket varma. Kontrollera om eluttaget är godkänt för en ström på 16 A och att det är i tekniskt felfritt skick innan kontakten sticks in.

Kontrollera att kontakten är ren och i gott skick.

⚠FÖRSIKTIGHET

Använd inte enheten tillsammans med andra enheter i förlängningskablar med grenuttag.

Beskrivning av maskinen

①Ratt
② Automatisk påfyllning av färskvattentanken
③ Huv för försopningsanordning***
④ Sidoborstar*
⑤Körmotor
⑥Hållare för avstrykningsläpp
⑦ Avstrykningsläpp
⑧ Sugskena

* Tillval

*** Endast Combo-varianten

Översikt över maskinens baksida

Bild A

① Skyddstak*
② Positionsljus*
③Spotlight blå bak/fram*
④ Sugskraft för dosering av DOSE rengöringsmedels-dosering*
⑤Lock smutsvattentank
⑥Tömningsslang färskvatten
⑦ Avtappningsslang för smutsvatten
⑧ Manuell tankrengöring – spruta
⑨ Sugslang
⑩Sugskenans kollisionsskydd*
⑪ Inspektionsöppning smutsvattentank
12 Skräpbehållare***
13 Lock för färskvatten
14 Manöverpanel

* Tillval

*** Endast Combo-varianten

Översikt av sitsen

Bild C

① Tråg för rengöringsmedel för DOSE rengöringsmedelsdosering*
②Sits
③Rattknopp
④ Spak för viktjustering
⑤ Spak för justering av sitsens längd
* Tillval

Maskinöversikt smutsvattentank

Bild D

① Stöd för smutsvattentank
② Flottör
③ Kollisionsskydd smutsvatten
④Lock smutsvattentank
⑤ Grovsmutskorg
⑥Turbinförfilter
⑦ Smutsvattentank

Översikt över pedaler

Bild AP

①Pedal grovsmutslucka
② Bromspedal
③Gaspedal

Översikt över försopningsanordningen

Bild E

①Skydd för filterhus
② Huv för försopningsanordning***
③ Sidoborstar***
④Filterkápa
⑤ Sopbehållare

*** Endast Combo-varianten

Typskylt

Bild AJ

①Typskylt

Manöverpanel

Bild F

①Programväljare
②Display
③QR-kod för instruktionsvideo
④ Infoknapp för menynavigering på displayen
⑤Körriktningsbrytare
⑥Tvåstegs signalhorn
⑦Rengöringslösning PÅ/AV
⑧ Sidborstar/sidoborsthjul PÅ/AV (sidborstar är tillval på Combo-varianten)
⑨ Intelligent Key
⑩Max. lutning
⑪Säkerhetsbrytare

Programväljare

Bild G

①0

Maskinen är avstängd.

②Transportkörning

Kör till användningsplatsen.

③Eco-program

Våtrengöring av golvet (med mindre vattenmängd och lägre borsthastighet) och sug upp smutsvatten (med minskad sugeffekt).

④Skurning och uppsugning

Våtrengöring av golvet och uppsugning av smutsvatten.

⑤Högre borstkontakttryck

Våtrengöring av golvet (med högre borstkontakt- tryck och större vattenmängd) och uppsugning av smutsvatten.

⑥ Skurning/vätning utan uppsugning

Våtrengöring av golvet och låta rengöringsmedlet verka.

⑦ Dammsugning

Uppsugning av smutsvatten.

⑧Polera

Polering av golvet utan vätska och med högt borstvarvtal.

Symboler på maskinen

Kärcher B 260 RI Bp - Symboler på maskinen - 1
Tömning färskvatten

Tömning smutsvatten

Kärcher B 260 RI Bp - Symboler på maskinen - 2

Färskvatten
Kärcher B 260 RI Bp - Symboler på maskinen - 3

Automatisk påfyllning av färskvattentanken
Kärcher B 260 RI Bp - Symboler på maskinen - 4

Kärcher B 260 RI Bp - Symboler på maskinen - 5

Kärcher B 260 RI Bp - Symboler på maskinen - 6
* Tillval

Ta bort grovsmutskorgen

Fästpunkt

Kärcher B 260 RI Bp - Symboler på maskinen - 7

Batteriet tomt

Kärcher B 260 RI Bp - Symboler på maskinen - 8

Broms aktiverad

Kärcher B 260 RI Bp - Symboler på maskinen - 9

Försiktighetssystem aktiverat

Kärcher B 260 RI Bp - Symboler på maskinen - 10

Vatten av

Kärcher B 260 RI Bp - Symboler på maskinen - 11

Rengöringsmedel aktiverat

Kärcher B 260 RI Bp - Symboler på maskinen - 12

Rengöringsmedel tomt

Kärcher B 260 RI Bp - Symboler på maskinen - 13

Färskvatten 100 %

Kärcher B 260 RI Bp - Symboler på maskinen - 14

Färskvatten 0 %

Montering

Batterier

Rekommenderade batterier, laddare

Beställningsnr
Batterisats 2.815-108.0
Laddare 4.035-191.0
Volym (m3)* 71,78
Luftflöde (m3/h)** 27,71

* Minsta volym för batteriladdningsområdet

** Minsta luftström mellan batteriladdningsområdet och omgivningen

Batterier och laddare finns hos specialiserade återförsäljare.

Maxmått för batteriet

Längd Bredd Höjd
842627 mm537 mm

Observera följande när du sätter in vätbatterier:

  • De maximala batterimåtten får inte överskridas.
  • Vid laddning av våtbatterier måste sitsen fällas upp.
  • Vid laddning av våtbatterier måste batteritillverka- rens föreskrifter följas.

Sätt in och anslut batterier

På Bp-varianten är batterierna redan inbyggda. Om du inte har en Bp-variant har batterierna eftermonterats av generalagenten eller äterförsäljaren. Detta kan göras till din fördel på grund av tillgänglighet, tid, kostnad, import, service, transport eller liknande skäl.

OBSERVERA

Risk för skador på styrelektroniken!

Styrelektroniken kan förstöras på grund av polvändning av batterianslutningarna.

Observera att det blir rätt polaritet vid anslutning av bal- teriet.

  1. Justera ratten sä att den är sä längt fram som möjligt.
  2. Sväng sitsen framåt.
  3. Ta bort sitsens stoppskruv.
  4. Lossa sitskontaktbrytarens kontakt och för den genom öppningen.

Bild AO

① Sitskontaktbrytarens kontakt

  1. Lås upp sitsen och dra av den uppåt.
  2. Lossa sitskontaktbrytarens kontakt från hållaren.
  3. Haka av konsolens stöd och stäng konsolen.
  4. Skruva av gángjämen på konsolen
  5. Placera konsolen i fotutrymmet.
  6. Utförande Dose: Demontera träget för rengöringsmedelsdunken.
  7. Utförande Fleet: Lossa kablarna.
  8. Lyft av batteriluckan.
  9. Ta ut färskvattentanken till höger.
  10. Ta bort batterilådans sidoplát till höger.
  11. Sätt in batteriet. Batterianslutningar i körriktningen framát.
  12. Fäst de medföljande anslutningskablarna på de lediga batteripolerna (+) och (-). Dra kabeln så att den inte kan klämmas fast av sitsen.
  13. Utförande Fleet: Montera kablarna.
  14. Montera batterilådans sidoplat till höger.
  15. Sätt in färskvattentanken till höger.
  16. Sätt på batteriluckan
  17. Sätt i batterikontakten.
  18. sätt konsolen på plats.
  19. Skruva fast konsolens gångjärn
  20. Oppna konsolen och fäst konsolens stöd.
  21. Fäst sitskontaktbrytarens kontakt i hållaren.
  22. Sätt in sitsen.
  23. Sätt i sitskontaktbrytarens kontakt.
  24. Montera sitsens stoppskruv.
  25. Fäll sitsen nedåt.
  26. Justera ratten.
    Vid felaktig laddning av urladdade batterier kan brand uppstå.
    Ta inte maskinen i drift om batteriet är urladdat.
    Kontrollera att batteriet är laddat innan systemet tas i drift.
    Maskinen har ett djuptömningsskydd, dvs. om den tillåt- na minimikapaciteten uppnås kan maskinen bara köras.
    På displayen visas "Batteriet är tomt – ladda".
    När andra batterier används (t.ex. från andra tillverkare) måste djupurladdningsskyddet för respektive batteri justeras av Kärchers kundtjänst.
    Om laddaren används felaktigt finns det risk för elektrisk stöt
    Observera nätspänningen och säkringen på maskinens typskylt.
    Använd laddaren endast inomhus, i torra utrymmen med tillräcklig ventilation.
    När batteriet laddas skapas brännbara gaser
    Ladda endast batterierna i ett för detta avsett utrymme. Utrymmet ska ha en minsta volym som är beroende av batteritypen och en luftväxling med ett minsta luftflöde (se "rekommenderade batterier").
    Ladda endast våtbatterier när sitsen är uppfälld.
    Laddningstiden är i genomsnitt ca 10–12 timmar timmar.
    De rekommenderade laddarna (som passar alla batterier som tillämpas) regleras elektroniskt och avslutar själva laddningsproceduren.
    Maskinen kan inte användas under laddningen.
  27. Kör maskinen direkt till laddaren och undvik lutningar.
  28. Fäll sisten uppät.
  29. Dra ut batterikontakten och anslut den till laddkabeln.
  30. Anslut laddaren till elnätet och sätt på den.

△VARNING

Livsfara på grund av brand eller explosion vid urladdade batterier!

Ladda batteriet

Hänvisning

△FARA

Livsfara på grund av elektrisk stöt!

Explosionsrisk när batteriet laddas!

Hänvisning

Efter laddningen

  1. Stäng av laddaren och skilj den från elnätet.

  2. Lossa batterikabeln från laddkabeln och anslut den till maskinen.

Hänvisning

Lägg laddkabeln i batterifacket så att den inte kan klämmas.

Underhållsfria batterier (våtbatterier)

△FARA

Påfyllning av vatten när batteriet är urladdat

Risk för frätning genom att syra läcker ut, förstörda kläder

Använd skyddsglasögon, skyddskläder och skyddshandskar vid hantering av batterisyra.

Följ föreskrifterna.

Spola omedelbart bort eventuella syrastänk på huden eller kläderna med vatten.

OBSERVERA

Användning av vatten med tillsatser

Defekta batterier, förlust av garantianspråket

Använd endast destillerat eller avsaltat vatten för påfyllning av batterierna (EN 50272-T3).

Använd inte några främmande tillsatser, så kallade förbättringsmedel, eftersom garantin då upphör att gälla.

  1. Tillsätt destillerat vatten en timme före laddningens slut. Se till att syranivån är korrekt i enlighet med märkningen på batteriet.

I slutet av laddningen måste alla celler gasa.

  1. Ta bort spillt vatten. Gör då så som beskrivs i kapitlet Skötsel och underhåll i avsnittet "Rengöring av batterier".

Batteriindikering

Batterinivån visas på displayen på kontrollpanelen.

- Längden på staplarna visar laddningstillståndet för batterierna.

Packa upp

Hänvisning

Ställ säkerhetskontakten på "0" för att stoppa alla funktioner direkt.

  1. Ta bort förpackningsfolien.

  2. Ta bort spännbandet.

  3. Skruva loss skyddsbrädorna och träbalkarna från pallen.

Bild H

①Träbalk

② Skyddsbräda

③Kloss

  1. Lägg träbalkama framför pallen.

  2. Lägg skyddsbrädorna på träbalkarna.

  3. Skruva fast skyddsbrädorna

  4. Skjut klossen som ligger i förpackningen under rampen som stöd.

  5. Ta bort träribborna framför hjulen.

Bild I

①Träbalk

② Skyddsbräda

③Kloss

  1. Skjut av maskinen från pallen.

Skjut av maskinen från pallen

Hänvisning

Montera endast sugskenan efter avlastningen.

  1. Lossa parkeringsbromsen med spaken (se kapitlet Skjut maskinen).

  2. En person måste sitta på sitsen och trampa på bromspedalen om det finns risk för skjutning.

  3. För ner maskinen från pallen via rampen.

  4. Dra åt parkeringsbromsen med spaken.

Avkörning från pallen

Om maskinen ska kunna köras av pallen måste batterierna vara installerades och laddade.

Hänvisning

Montera endast sugskenan efter avlastningen.

  1. Sätt i Intelligent Key i manöverpanelen.

  2. Sätt på maskinen med kontakten Easy-Operation.

  3. Ställ programväljaren på transportkörning.

  4. Ställ körriktningsbrytaren på Framät.

  5. Trampa på gaspedalen.

  6. Kör längsamt ner maskinen från pallen.

  7. Stäng av maskinen med kontakten Easy-Operation.

Montera borstar

BD-variant

Skivborstarna måste monteras innan maskinen börjar användas (se kapitlet Underhållsarbeten).

BR-variant

Borstarna är monterade

Montera sugskenan

  1. Fäll upp båda klämspakarna

Bild M

①Sugslang

② Sugskenans fäste

③Klämspak

④ Sugskena

⑤ Sugläpp med spännband

  1. Sätt in sugskenan i fästet.

  2. Fäll ned bäda klämspakarna.

Drift

△FARA

Nedfallande föremål

Risk för personskador

Använd inte maskinen utan skyddstak mot nedfallande föremål i områden där det finns risk att manövreringspersonalen kan träffas av nedfallande föremål.

OBSERVERA

Risksituation vid drift

Risk för personskador

Ställ in säkerhetsbrytaren i läge "0" vid fara.

Starta maskinen

  1. Sätt dig i förarsätet.
  2. Sätt i den intelligenta nyckeln.
  3. Ställ in säkerhetsbrytaren i läge "1"
  4. Vrid programvredet till önskad funktion.
  5. Släpp gasen om en av indikatorerna nedan visas på displayen och ställ in säkerhetsbrytaren på "0" och utför det nödvändiga underhållsarbetet.
Display Aktivitet
Underhåll sugstångRengör sugbalken.
Underhåll borsthu-vudKontrollera om borstarna är slitna och rengör dem.
Underhåll sugläppKontrollera sugläppen med avse-ende på skador och kontrollera in-ställningen.
Underhåll turbinsilRengör skyddssilen för turbinen.
Underhåll färskv.FilterRengör färskvattenfiltret.

  1. Tryck på infoknappen.

  2. Återställ räknaren för motsvarande underhåll (se "Återställ grå intelligent nyckel/underhållsräknare")

Hänvisning

Om räknaren inte återställs visas underhållsindikatorn igen varje gång enheten sätts på.

Kontrollera parkeringsbromsen

△FARA

Livsfara om parkeringsbromsen inte fungerar!

Maskinen kan rulla okontrollerat om parkeringsbromsen inte fungerar korrekt.

Kontrollera parkeringsbromsens funktion på plant underlag före varje användning.

  1. Starta maskinen.

  2. Ställ körriktningsbrytaren på "framåt".

  3. Ställ programväljaren på transportkörning.

  4. Trampa lätt på gaspedalen.

Bromsen måste läsas upp hörbart. Maskinen måste lätt kunna röra sig på underlaget.

  1. Släpp gaspedalen.

Bromsen måste låsas hörbart.

Om parkeringsbromsen inte låses måste man ta maskinen ur drift, säkra den mot okontrollerad rullning och ringa kundtjänst.

Kontrollera fotbromsen

△FARA

Olycksrisk om fotbromsen är defekt!

Maskinen kan rulla okontrollerat om fotbromsen inte fungerar korrekt.

Kontrollera fotbromsens funktion före varje användning. 1. Starta maskinen.

  1. Ställ körriktningsbrytaren på "framåt".

  2. Ställ programväljaren på transportkörning.

  3. Trampa ner gaspedalen

  4. Ta bort foten från gaspedalen under körning och trampa på fotbromsen.

Maskinen måste sakta ner märkbart.

Ta maskinen ur drift och kontakta kundtjänst om inte detta sker.

Köra

△FARA

Bromsen fungerar inte

Olycksrisk

Var noga med att kontrollera parkeringsbromsens funktion innan maskinen används. Använd inte maskinen om parkeringsbromsen inte fungerar.

△FARA

Bromsen fungerar inte under drift

Gör så här om bromsen inte fungerar när maskinen är i drift:

Om maskinen inte stannar på en ramp med en lutning på mer än 2 % när gaspedalen släpps får säkerhetsbrytaren av säkerhetsskäl bara ställas i läge "0", om den mekaniska funktionen för parkeringsbromsen är kontrollerad innan start.

Ta maskinen ur drift när den stannat och kontakta kundtjänst.

Observera underhållsanvisningarna för bromsen.

△FARA

Oförsiktig körning

Risk för tippning

Kör endast i lutningar på max. 15 % (RI-version) och 10 % (RI Combo-version) i körriktningen. Tvärtemot körriktningen får maskinen bara köras i lutningar på max. 15 %.

Vänd inte i en uppförs- eller nedförsbacke. Kör långsamt i kurvor och på fuktigt underlag. Denna maskin får endast köras på fast underlag.

Utsvängande sopanordning på Combo-varianten Hög olycksrisk

Var extra försiktig vid backning.

Tänk på att sopanordningen svänger ut när du styr.

Hänvisning

Det går att ändra körriktningen under färd. Detta gör att till exempel mycket slitna ytor kan poleras genom att upprepade gånger köra fram och tillbaka.

  1. Sätt dit på sitsen

  2. Sätt i Intelligent Key.

  3. Ställ programväljaren på transportkörning.

  4. Ställ in körriktning med körriktningsomkopplaren på manöverpanelen.

  5. Hastigheten regleras med gaspedalen.

  6. Släpp gaspedalen.

Maskinen stannar.

Vid överbelastning stängs drivmotorn av. På displayen visas ett felmeddelande. Vid överhettning av styrningen stängs det berörda aggregatet av.

  1. Låt maskinen svalna i minst 15 minuter.

  2. Ställ programväljaren på läge "0" och vänta tills det valda programmet ställs in.

Ställ in förarsitsen

Bild J

① Trestegs viktjustering 60–120 kg

② Justering av ryggstödets lutning 3° framåt och 13° bakåt

③ Justering av sitsens längd

  1. Manövrera spaken för att justera sitsen.

  2. Skjut sitsen till rätt läge.

  3. Släpp spaken för att justera sitsen.

Ställ in ratten

  1. Lossa vingmuttrarna för att justera ratten.

  2. Ställ ratten i rätt läge

  3. Dra åt vingmuttrarna.

Kontrollera luddfiltret

OBSERVERA

Skador på sugturbinerna!

Drift utan luddfilter kan skada sugturbinen.

Använd inte maskinen utan luddfilter.

  1. Innan du använder maskinen måste luddfiltret kontrolleras med avseende på följande:

- Finns det alls?

- Är det i användbart skick?

- Är det korrekt monterat?

Bild AL

①Luddfilter

  1. Byt ut luddfiltret om det är trasigt.

Skjut maskinen

  1. Lossa parkeringsbromsen genom att dra bort spaken.

Hänvisning

Spaken måste dras genomgående.

△FARA

Risk för personskador om maskinen rullar!

Man kan bara lossa parkeringsbromsen när man böjer sig ner och uppehåller sig i riskområdet.

Använd ett föremål för att hålla spaken i ett permanent draget läge och lämna omedelbart från riskområdet när parkeringsbromsen har lossats.

Bild AK

① Parkeringsbromsspak

  1. Skjut maskinen.

  2. Aktivera parkeringsbromsen igen genom att släppa spaken.

Fylla på färskvatten

Fyll på färskvatten

  1. Öppna locket på färskvattentanken.

  2. Fäst färskvattenslangen med klämman.

  3. Fyll på färskvatten (max. 60 °C) till ca 5 cm under påfyllningstratten.

Hänvisning

Fyll på färskvattentanken helt innan den används för första gången för att lufta vattenledningssystemet.

  1. Stäng locket på färskvattentanken.

Fyll på färskvatten med automatisk påfyllning av färskvattentanken (tillval)

Hänvisning

Vi rekommenderar att du använder en slang med en Aquastop-koppling på maskinsidan. Detta minskar risken för vattenstärk när slangen lossas efter påfyllningen.

  1. Anslut vattenslangen till den automatiska påfyllningen.

  2. Öppna vatteninloppet (max. 60 °C, max. 10 bar).

  3. Övervaka påfyllningen, den automatiska påfyllningen avbryter vattentillförseln när färskvattentanken är full.

  4. Stäng vatteninloppet.

  5. Ta bort vattenslangen.

Häll i rengöringsmedel

Anvisningar om rengöringsmedel

△VARNING

Olämpliga rengöringsmedel

Hälsorisk, skador på maskinen

Använd endast rekommenderade rengöringsmedel. Om andra rengöringsmedel används bär driftansvarig den ökade risken avseende driftsäkerhet och olycksrisk. Använd endast rengöringsmedel som inte innehåller lösningsmedel samt salt- och fluorvätesyra. Beakta säkerhetsanvisningarna för rengöringsmedlen.

Hänvisning

Använd inte rengöringsmedel som löddrar mycket. Rekommenderade rengöringsmedel

Användning Rengöringsme-del
Underhållsrengöring av alla golv som täl vattenCA 50 C RM 756
Underhållsrengöring med skötselkomponenterRM 746 RM 780
Underhållsrengöring och grundren-göring av industribeläggningarRM 69
Underhållsrengöring av blanka be-läggningarRM 755
Underhållsrengöring och grundren-göring av stengodsplattorRM 753
Underhållsrengöring och grundläg-gande rengöring av syrafasta be-läggningarRM 751
Rengöring och desinfektion RM 732
Grundläggande rengöring av alla al-kalitåliga golvbeläggningarRM 752
Grundläggande rengöring och av-lägsnande av beläggningar från al-kalikänslig markRM 754

Fyll på rengöringsmedel i färskvattentanken

Hänvisning

Häll först vatten i rengöringsmedelstanken och tillsätt sedan rengöringsmedel i tanken med lämplig dosering. Om rengöringsmedlet först fylls på kan detta leda till att mycket skum bildas.

OBSERVERA

Risk för stopp

När rengöringsmedel tillsätts i färskvattentanken kan rengöringsmedlet torka upp och störa doseringsanordningens funktion.

Skölj av maskinen med rent vatten efter rengöringsmedel har tillsatts i färskvattentanken: Om du väljer ett rengöringsprogram med vattenspridning ställer du in mångden vatten på det högsta värdet och ställer doseringen av rengöringsmedel på "0".

Fyll på rengöringsmedel med doseringsanordningen (tillval)

På vägen till rengöringshuvudet tillsätts rengöringsmedel till färskvattnet med hjälp av en doseringsanordning.

Hänvisning

Med doseringsanordningen kan högst 3 % rengöringsmedel tillsättas. Vid högre dosering måste tvättmedlet tillsättas i färskvattentanken.

OBSERVERA

Risk för stopp

När rengöringsmedel tillsätts i färskvattentanken kan rengöringsmedlet torka upp och störa doseringsanordningens funktion.

Skölj av maskinen med rent vatten efter rengöringsmedel har tillsatts i färskvattentanken: Om du väljer ett rengöringsprogram med vattenspridning ställer du in mängden vatten till det högsta värdet och ställer dose-ringen av rengöringsmedel på 0.

  1. Placera dunken med rengöringsmedel i träget med rengöringsmedel bakom sitsen.

  2. Skruva av locket till dunken.

  3. För in sugskafet för doseringsenhetens rengöringsmedel i dunken.

Hänvisning

- Maskinen förfogar över en vattenständsmätare på displayen. När färskvattentanken är tom stoppas doseringen av rengöringsmedel. Rengöringshuvudet fortsätter att fungera utan någon vätsketillförsel.

- Om rengöringsmedelsdunken är tom stängs doseringen också av. På displayen visas en informationssymbol. Endast färskvatten tillförs rengöringshuvudet.

Ställ in parametrar (gul Intelligent Key)

Parametrarna för de olika rengöringsprogrammen är förinställda i maskinen.

Beroende på auktoriseringen med den gula Intelligent Key kan enskilda parametrar ändras.

De ändrade parametrarna fungerar bara så länge tills ett annat rengöringsprogram har valts med programväljaren.

Om parametrarna ska ändras permanent måste en grå Intelligent Key användas för att ställa in. Inställningen beskrivs i avsnittet "Grå Intelligent Key".

Hänvisning

Endast R-rengöringshuvud: Nästan alla displaytexter för parameterinställningen är lätta att förstå. Kontakta kundtjänst om du behöver mer information om parametrar.

- Fine Clean: Låg borsthastighet för att ta bort grå slöjor på stengodsytor.

- Whisper Clean: Medelhög borsthastighet för underhållsrengöring med reducerad ljudnivå.

- Power Clean: Hög borsthastighet för polering, kristallisering och sopning.

  1. Ställ programväljaren på det önskade rengöringsprogrammet.

  2. Tryck på infoknappen.

  3. Vrid på infoknappen tills den önskade parametern visas.

  4. Tryck på infoknappen.

Det inställda värdet blinkar.

  1. Ställ in önskat värde genom att vrida på infoknappen.

  2. Bekräfta den ändrade inställningen genom att trycka på infoknappen eller vänta tills det inställda värdet tillämpas automatiskt efter 10 sekunder.

Ställa in sugbalken

Sugbalken behöver endast justeras i speciella fall. Fabriksinställningen är lämplig för de flesta användningsfall.

Ställ in sugskenans lutning

Lutningen måste ställas in så att sugskenans sugläppar trycks jämnt mot golvet längs med hela längden.

  1. Parkera maskinen på ett jämnt underlag.

  2. Välj programmet "Uppsugning"

  3. Kör maskinen en liten bit framät. Sugskenan sänks ner.

  4. Läs av vattenpasset.

Bild N

① Skruv

②Mutter

③ Vattenpass

  1. Lossa muttern M 12 och håll i M 10-sexkantskruven med en U-nyckel.

  2. Ställ in skruven så att vattenpassets indikering ligger mellan de båda strecken.

  3. Dra åt muttern M 12 och håll i M 10-sexkantskruven med en U-nyckel.

  4. För att kontrollera den nya inställningen flyttar du maskinen en kort sträcka framåt med sugskenan sänkt i sugläge och observerar vattenpasset. Upp-repa vid behov inställningen.

Sopning (endast Combo-varianten)

Sopanordningen plockar upp lös smuts innan golvet rengörs.

△VARNING

Rörliga delar

Risk för personskador

Observera att sugturbinen, sidoborsten och filterrengöringen fortsätter att gå när maskinen stängs av.

OBSERVERA

Felaktig användning av maskinen för sopning

Risk för skador på sopanordningen.

Sopa inte upp packremmar, metalltrådar eller liknande

Kör inte över upphöjningar som är högre än 2 cm.

Sopa endast torra ytor för att förhindra att dammfiltret blockeras och kontamineras med bakterier.

  1. Sätt på kontakten för sopning.

Sopanordningen aktiveras.

Grovsmutslucka

Grovsmutsluckan kan lyftas för att sopa upp större föremål (ca 6 cm).

△FARA

Risk för personskador på grund av skräp!

Om man öppnar grovsmutsluckan kan skräp slungas ut. Lyft endast grovsmutsluckan när det inte finns några personer i närheten.

Hänvisning

När grovsmutsluckan är lyft försämras sopeffekten och dammsugningen. Lyft endast grovsmutsluckan vid behov.

  1. Trampa på pedalen för att lyfta grovsmutsluckan.

Avsluta sopningen

  1. Ställ kontakten för sopning på "0"

Sopanordningen stängs av. Efter avslutad sopning rengörs dammfiltret i ca 15 sekunder.

Sidoborsthjul (tillval)

Sidoborsthjulet underlättar arbete nära kanter.

Bild AS

① Sidoborsthjul in/ut

② Sidoborsthjul på/av

  1. Tryck på kontakten "Sidoborsthjul på/av". Sidoborsthjulet aktiveras/avaktiveras.

  2. Tryck på kontakten "Sidoborsthjul in/ut". Sidoborsthjulet körs in/ut.

Avsluta driften

Avsluta rengöringen

  1. Ställ programväljaren på körning.

  2. Fortsätt att köra en kort sträcka.

Det resterande vattnet sugs upp.

  1. Vrid programväljaren till läget "0".

  2. Ta ut Intelligent Key.

  3. Ladda batteriet vid behov.

Töm smutsvattentanken

△VARNING

Felaktig hantering av avloppsvatten

Miljöförorening

Följ de lokala föreskrifterna om hantering av avloppsvatten.

Hänvisning

När smutsvattentanken är full stängs sugturbinen av och displayen visar "Smutsvattentanken är full".

  1. Ta ut tömningsslangen för smutsvatten ur hållaren.

  2. Kläm ihop änden på slangen och sänk den över avfallshanteringsanordningen. Bild P

  3. Släpp ut smutsvatten genom att ta av locket på tömningsslangen.

Vattenflödet kan minskas genom att man trycker ihop eller vrider doseringsenheten.

  1. Ta ut sprutan ur hållaren.

  2. Ställ programväljaren på transport.

  3. Välj "Tankspolning" på displayen.

a Tryck på INFO-knappen.

b Välj menyn "Tankspolning"

  1. Öppna avstängningsventilen på baksidan av smutsvattentanken.

  2. Spola ur smutsvattentanken med rent vatten.

  3. Fäst sprutmunstycket i hållaren.

  4. Stäng locket till avloppsslangen.

  5. Kläm fast smutsvattenslangen i hållaren på maskinen.

  6. Stäng avstängningsventilen på baksidan av smutsvattentanken.

  7. Välj "Tankspolning" på displayen.

Töm skräpbehållaren

Hänvisning

Skräpbehällaren kan endast tas bort från förarsidan och finns endast på R-rengöringshuvuden.

  1. Dra i fliken.

  2. Fäll upp avstrykningsläppens hållare.

  3. Ta bort skräpbehållaren.

Bild AI

①Låsflik

②Hållare för avstrykningsläpp

③ Skräpbehållare

  1. Töm skräpbehållaren.

  2. Sätt in skräpbehållaren.

Hänvisning

Skräpbehållare måste snäppas fast.

  1. Vrid avstrykningsläppens hållare.

Tappa av färskvatten

OBSERVERA

Rengöringslösning i färskvattentanken

Skador på färskvattentank, ventiler och tätningar

Lämna aldrig rengöringslösningen i färskvattentanken efter avslutad användning.

  1. Ta ut tömningsslangen för färskvatten ur hållaren och placera den över ett lämpligt uppsamlingskärl.

  2. Töm ut rengöringslösningen.

  3. Ta av locket på färskvattentanken.

  4. Skölj färskvattentanken med rent vatten (högst 60 °C).

Stäng av maskinen

  1. Vrid programväljaren till läget "OFF".

  2. Ta ut Intelligent Key.

  3. Säkra maskinen mot att rulla iväg.

  4. Ladda batteriet vid behov.

Grå Intelligent Key

Den grå Intelligent Key ger tillsynspersonalen utökad behörighet och utökade inställningsmöjligheter.

  1. Sätt i Intelligent Key.

  2. Välj önskad funktion genom att vrida på infoknappen.

Transportkörning

  1. Ställ programväljaren på transportkörning.

  2. Tryck på infoknappen.

Följande inställningar kan göras på menyn Transportkörning:

• Nollställ underhållsräknaren

• Nollställ dagmätaren

• Nyckelförvaltning

• Välj borsttyp

• Avstängningstider

- Grundinställning

- Språkinställning

- Reglagemeny

• Körhastighet

• Fabriksinställning

• Aktivera manuell tankspruta

Nollställ underhållsräknare

Om det underhållsarbete som visas på displayen utförs så måste motsvarande underhällsräknare sedan äterställas.

  1. Vrid infoknappen tills "Underhållsräknare" visas.

  2. Tryck på infoknappen.

Mätaravläsningarna visas.

  1. Rotera infoknappen tills räknaren som ska tas bort är markerad.

  2. Tryck på infoknappen.

  3. Välj "Yes" genom att vrida på infoknappen.

  4. Tryck på infoknappen.

Räknaren nollställs.

Hänvisning

Serviceräknaren kan endast återställas av kundtjänst. Serviceräknaren visar tiden till nästa service som ska utföras av kundtjänst.

Nollställ räknare

  1. Vrid infoknappen tills "Räknare" visas.

I denna meny visas totalt antal drifttimmar och dagmätaren.

Radera dagmätaren:

  1. Tryck på infoknappen.

Menyn "Radera räknare" visas.

  1. Vrid på infoknappen tills "Dagmätare" markeras.

  2. Tryck på infoknappen.

Nyckelförvaltning

I menyalternativet "Tangentmeny" tilldelas behörigheterna för varje gul intelligent nyckel som används och displayens visningsspråk anges för den här intelligenta nyckeln.

  1. Sätt i den grä Intelligent Key.

  2. Vrid infoknappen tills menyalternativet "Tangentmeny" visas på displayen.

  3. Tryck på infoknappen.

  4. Dra ut den grå Intelligent Key och sätt in den gula Intelligent Key eller vita Intelligent Key som ska anpassas.

  5. Markera det menyalternativ som ska ändras genom att rotera informationsknappen.

  6. Tryck på infoknappen.

  7. Markera menyalternativet genom alt rotera informationsknappen.

  8. Bekräfta inställningen genom att trycka på menyalternativet.

  9. Markera nästa menyalternativ som ska ändras genom att rotera informationsknappen.

  10. När alla inställningar har gjorts, öppna menyn "Spara?" genom att vrida på infoknappen.

  11. Tryck på infoknappen.

Behörigheterna har sparats.

På displayen visas "Återuppta tangentmenyn".

• Yes: Programmera ytterligare en intelligent nyckel

• Nr: Lämna nyckelmenyn

  1. Tryck på infoknappen

Välj borsttyp

Denna funktion krävs vid byte av rengöringshuvud.

  1. Vrid infoknappen tills menypunkt "Borsthuvud" visas på displayen.

  2. Tryck på infoknappen.

  3. Vrid infoknappen tills den önskade borstformen mar- keras.

  4. Tryck på infoknappen.

  5. Flytta lyftdrivningen för att byta rengöringshuvud genom att vrida på informationsknappen:

- "up": Lyftning

● "down": Sänkning

- "OFF": Stoppa

  1. Vrid infoknappen tills menypunkt "OFF" visas på dis- playen.

  2. Tryck på infoknappen.

Menyn kommer att avslutas.

Styrningen genomför en återstart.

Avstängningstider

  1. Vrid infoknappen tills menypunkt "Avstängningstider" visas på displayen.

  2. Tryck på infoknappen.

  3. Vrid infoknappen tills den önskade funktionen är markerad.

  4. Tryck på infoknappen.

  5. Vrid på infoknappen tills den önskade avstängnings- tiden visas.

  6. Tryck på infoknappen.

Grundinställning

  1. Vrid infoknappen tills menypunkt "Grundinställning" visas på displayen.

  2. Tryck på infoknappen.

  3. Vrid infoknappen tills rätt tillbehör är markerat.

  4. Tryck på infoknappen för att bekräfta PÅ/AV.

  5. Tryck på infoknappen för att stänga menyn.

  6. Starta om maskinen för att börja använda inställningen.

Språkinställning

  1. Vrid infoknappen tills menypunkt "Språk" visas på displayen.

  2. Tryck på infoknappen.

  3. Vrid infoknappen tills det önskade språket är markerat.

  4. Tryck på infoknappen.

Reglagemeny

Följande funktioner kan slås på och av i "Reglagemeny":

• Dosering av rengöringsmedel*

- Positionslampor/spotlight*

- Sprutmunstycken till sidborste*

- Sprutsugning

• Arbetssträlkastare

- Tankspolning

Reglagemeny är tillgänglig i alla programväljarlägen utom "OFF".

  1. Tryck på infoknappen.

"Reglagemeny" visas.

  1. Tryck på infoknappen.

Listan över tillgängliga funktioner på maskinen visas.

  1. Vrid på infoknappen tills rätt funktion markeras.

  2. Tryck på infoknappen för att ändra inställning

  3. Vrid infoknappen tills "Avsluta meny?" visas.

  4. Tryck på infoknappen.

* Tillval

Ställ in max. körhastighet

  1. Vrid infoknappen tills menyalternativet "Körhastighet" visas på displayen.

  2. Tryck på infoknappen.

  3. Vrid infoknappen tills rätt maxhastighet markeras.

  4. Tryck på infoknappen.

Fabriksinställning

Fabriksinställningarna för alla parametrar (utom Hastighet transportkörning) återställs.

  1. Vrid infoknappen tills menyalternativet "Fabriksinställning" visas.

  2. Tryck på infoknappen.

  3. Vrid på infoknappen till "Yes" markeras.

  4. Tryck på infoknappen.

Ställ in parametrar för rengöringsprogrammer

Alla parametrar för rengöringsprogram behålls tills en annan inställning välj eller maskinen stängs av.

  1. Ställ programväljaren på det önskade rengöringsprogrammet.

  2. Tryck på infoknappen.

Den första inställbara parametern visas.

  1. Tryck på infoknappen
    Det inställda värdet blinkar.
  2. Ställ in önskat värde genom att vrida på infoknappen.
  3. Bekräfta den ändrade inställningen genom att trycka på infoknappen eller vänta tills det inställda värdet tillämpas automatiskt efter 10 sekunder.
  4. Välj nästa parameter genom att vrida på infoknappen.
  5. När du ändrat alla önskade parametrar, vrider du på infoknappen tills menyalternativet "Avsluta meny?" visas.
  6. Tryck på infoknappen.
    Menyn kommer att avslutas.

Grundinställning

De parameterändringar som utförts för de enskilda rengöringsprogrammen under drift, återställs till grundinställningarna när maskinen stängs av.

  1. Vrid infoknappen tills menypunkt "Grundinställning" visas på displayen.

  2. Tryck på infoknappen.

  3. Rotera infoknappen tills önskat rengöringsprogram har valts.

  4. Tryck på infoknappen.

  5. Vrid på infoknappen tills den önskade parametern är markerad.

  6. Tryck på infoknappen.

Det inställda värdet blinkar

  1. Ställ in önskat värde genom att vrida på infoknappen.

  2. Tryck på infoknappen.

Gul Intelligent Key

Den gula Intelligent Key ger behörighet till funktioner som krävs vid rengöringsarbeten.

I maskinen är parametrarna för olika rengöringsprogram förinställda. Beroende på behörighet av den gula Intelligent Keys kan enstaka parametrar ändras.

Displaytexterna för parameterinställning är till stor del självförklarande.

Parametern "FACT" (endast tillgänglig med R-rengöringshuvud):

- "Fine Clean": Lågt borstvarvtal för borttagning av smutsslöjor på finkornigt stengods.

- "Whisper Clean": Medelhögt borstvarvtal för underhållsrengöring med reducerad ljudnivå.

- "Power Clean": Högt borstvarvtal för polering, kristallisering och sopning.

Behörighetshantering

• Allmän åtkomst via Intelligent Key

- Arbetshastighet

- Borstvarvtal

- Uppsugning

- Kontakttryck

• Vattenmängd

  1. Välj menyn "Nyckelmeny" med infoknappen.

  2. Bekräfta "Ätkomst" genom att trycka på infoknappen.

  3. Ställ in ytterligare åtkomster samt aktivera och bekräfta med infoknappen

  4. Tryck med infoknappen på "Spara?" för att bekräfta och spara inställningarna.

Vit Intelligent Key

När man sticker in en vit Intelligent Key låses maskinen upp och den kan användas med förinställda parametrar. Vita Intelligent Keys kan användas så att en Intelligent Key med anpassade parametrar kan skapas för varje rengöringsuppgift.

Användaren kan inte ändra parametrarna och de berörs inte av valet av rengöringsprogram med programväljaren (funktionerna "0", Transport och Uppsugning förblir oförändrade).

Med hjälp av den grå Intelligent Key kan följande parametrar definieras för den vita Intelligent Key:

- Körhastighet

• Arbetshastighet

- Borstvarvtal (endast R-rengöringshuvud)

• Anläggningstryck

• Vattenmängd

- RM-Dosering

- Uppsugning

• Arbetsbelysning

- Positionsljus

• RM-dosering ON/OFF

- Försopvals

• Vattenventil sugskena

- Sprák

Programmera ytterligare en Intelligent Key

  1. Sätt i den grå Intelligent Key.
  2. Vrid infoknappen tills menyalternativet "Tangentmeny" visas på displayen.
  3. Tryck på infoknappen.
  4. Dra ut den grå Intelligent Key och sätt in den gula Intelligent Key som ska anpassas.

  5. Markera det menyalternativ som ska ändras genom att rotera informationsknappen.

  6. Tryck på infoknappen.

  7. Markera menyalternativet genom att rotera informationsknappen.

  8. Bekräfta inställningen genom att trycka på menyalternativet.

  9. Markera nästa menyalternativ som ska ändras genom att rotera informationsknappen.

  10. Vrid infoknappen tills menyalternativet "Spara?" visas.

  11. Tryck på infoknappen.

Inställningarna sparas

  1. Vrid infoknappen tills menyalternativet "Avsluta meny?" visas.

  2. Tryck på infoknappen.

Användning med vit Intelligent Key

  1. Sätt i den vita Intelligent Key.

  2. Funktionerna "OFF", Körning och Uppsugning fung- erar som vanligt.

  3. I alla andra lägen med programväljaren är de parametrar som programmerats på den vita Intelligent Key aktiva. Andra rengöringsprogram kan inte längre väljas.

Transport

△FARA

Köra i lutningar

Risk för personskador

Kör endast maskinen för lastning och lossning i lutningar upp till maxvärdet (se kapitlet "Tekniska data").

Använd alltid bromspedalen för att sänka hastigheten.

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport.

  1. När D-rengöringshuvudet är installerat, tar du bort skivborstarna från borsthuvudet.

  2. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta enligt gällande riktlinjer.

Förvaring

⚠FÖRSIKTIGHET

Bristande hänsyn till vikt

Enheten kan välta på lutande ytor.

Ta hänsyn till maskinens vikt vid förvaring.

OBSERVERA

Frost

Maskinen förstörs när vattnet fryser

Töm maskinen helt på vatten.

Förvara maskinen på en frostfri plats.

När du väljer parkeringsplats, ta hänsyn till enhetens til- låtna totala vikt för att inte påverka dess stabilitet.

- Den här maskinen får endast förvaras inomhus.

- Ladda batterierna helt före en läng förvaring.

- Ladda batterierna minst en gång i månaden under förvaring.

Skötsel och underhåll

△FARA

Risk för personskador från maskinen!

Risk för elektrisk stöt om maskinen plötsligt startar.

Vrid programväljaren till läge "0".

Dra alltid ut Intelligent Key före alla arbeten på maskinen.

Dra ut laddarens nätkontakt.

Dra ut batterikontakten.

△VARNING

Risk för personskador från rörliga delar!

När maskinen har stängts av fortsätter sugturbinen, sidoborstarna och filterrengöringen all gå.

Arbeta inte på maskinen förrän komponenterna har stannat.

- Tappa av och avfallshantera smutsvattnet och färskvattnet.

Underhållsintervaller

Efter varje användning

OBSERVERA

Risk för skador!

Risk för skador på maskinen på grund av felaktig rengö- ring.

Spruta inte vatten på maskinen och använd inga aggressiva rengöringsmedel.

En detaljerad beskrivning av de enskilda rengöringsarbetena finns i kapitel Underhållsarbeten.

• Tappa av smutsvattnet.
- Kontrollera luddfilter, rengör om det behövs.
- Dra ut, töm och rengör skräpbehållarna.
- Endast R-rengöringshuvud: Ta bort den grov smutsbehållaren och töm den.
- Rengör maskinen utvändigt med en fuktig trasa med milt tvättlut.
- Rengör och kontrollera sugläpparna avseende slitage och byt vid behov.
- Rengör och kontrollera torkarläppen avseende slitage och byt vid behov.
- Rengör och kontrollera borstarna avseende slitage och byt vid behov.

Hänvisning

Borstvalsarna är slitna när de gula indikatorborsten är lika långa som de andra borsten.

- Ladda batteriet.

- Ladda batteriet fullt och utan avbrott om laddningsnivån är under 50 %.

- Om laddningsnivån är över 50 % ska batteriet bara laddas om hela drifttiden behövs vid nästa användning.

- Rengör smutsvattentanken om den är mycket smutsig.

Dessutom på Combo-varianten:

- Kontrollera om sopvalsen och sidoborstarna är slitna, om det finns främmande föremål och inlindade band.

- Dra ut, töm och rengör grovsmutskorgen.

Varje vecka

- Om apparaten används ofta ska batteriet laddas fullt och utan avbrott minst en gång i veckan.

Varje månad

- För en maskin som tillfälligt tagits ur bruk (förvaring): Ladda batteriet med utjämningsladdning.

- Kontrollera om batteripolerna är oxiderade och borsta av vid behov. Kontrollera att anslutningskabeln sitter fast.

- Rengör tätningarna mellan smutsvattentanken och locket och kontrollera tätheten samt byt ut vid behov.

- Kontrollera cellernas syradensitet om batterierna inte är underhållsfria.

● Endast R-rengöringshuvud: Rengör borsttunneln.

- Om maskinen inte ska användas under en längre tid ska batterierna vara fulladdade. Ladda batteriet helt minst en gång i månaden.

Dessutom på Combo-varianten:

- Kontrollera att reglagevajrar och rörliga delar går lätt.

- Kontrollera inställning och slitage på sopanordningens tätningslister.

Kvartalsvis

Endast på Combo-varianten:

  1. Kontrollera drivremmarnas spänning, slitage och funktion i sopanordningen (kilremmar och rundremmar).

En gång om året

- Låt kundtjänst utföra den föreskrivna inspektionen.

Säkerhetsinspektion/underhällsavtal

Du kan komma överens om en regelbunden säkerhetsinspektion med din återförsäljare eller ingå ett underhållsavtal. Låt oss ge dig råd.

Underhållsarbeten

Rengör smutsvattentanken

  1. Använd infoknappen för att ställa in programmet Tankspolning på displayen.
  2. Öppna locket på rengöringsöppningen till smutsvat- tentanken.
  3. Spola ur smutsvattentanken med rent vatten.
  4. Rengör kanten på rengöringsöppningen.
  5. Stäng locket på rengöringsöppningen till smutsvat- tentanken igen.

Hänvisning

Rengöringen kan även utföras med andra vattenkällor.

Vända eller byta ut sugläpparna

Om sugläpparna är utslitna måste de vändas eller bytas ut.

Hänvisning

Sugläpparna kan vridas 3 gånger tills alla 4 kanterna är slitna.

  1. Öppna excenterspaken (2x).

  2. Ta bort sugskenan.

Bild V

① Torkarl äpp

② Spännband

③ Excenterspak (2x)

④ Spännlås

  1. Öppna spännlåset.
  2. Ta bort remmen.
  3. Ta av avstrykningsläppen.
  4. Tryck fast de vända eller nya sugläpparna på piggarna på sugskenans innerdel.

Bild W

① Spännband

②Torkarlä pp

  1. Sätt på spännbandet.

  2. Sätt i sugskenan

  3. Stäng excenterspakarna (2x).

Byt ut borstvalsarna

  1. Dra i fliken.

Bild Z

①Låsflik

  1. Öppna sidoluckan för avstrykningsläppen.

① Sidoluckan för avstrykningsläppen

  1. Fäll den gula spärren uppåt.

Bild AA

① Spärr

② Säkerhetsklaff

  1. Fäll bort säkerhetsklaffen.

  2. Dra av borsthållarplattan.

  3. Ta bort borstvalsen.

  4. Sätt in den nya borstvalsen.

Hänvisning

När du sätter in borstvalsen måste den anslutas till stiftet som finns på borsttunneln.

Bild AB

①Stift

  1. Sätt på borsthållarplattan.

  2. Stäng säkerhetsklaffen.

  3. Fäll ner spärren i kroken.

  4. Stäng sidoluckan för avstrykningsläppen.

Gör på samma sätt på andra sidan.

Byt ut avstrykningsläppar

Bild AG

①Låsflik

② Sidoluckan för avstrykningsläppen

  1. Dra i fliken.

  2. Öppna sidoluckan för avstrykningsläppen.

  3. Skruva ut skruvarna (6x).

Bild AH

  1. Byt ut avstrykningsläppen.

  2. Sätt tillbaka skruvarna (6x).

  3. Fäll in hållaren för avstrykningsläppen igen.

Byta ut skivborstarna

  1. Dra i fliken på sidoluckan.

Bild AF

①Bygel

  1. Öppna sidoluckan för avstrykningsläppen.

  2. Tryck ner bygeln.

  3. Dra ut skivborsten åt sidan under rengöringshuvudet.

  4. Häll den nya skivborsten under rengöringshuvudet, tryck den uppåt och haka fast.

  5. Stäng sidoluckan för avstrykningsläppen.

Ytterligare underhållsarbeten på

sidoborsthjulet

Rengör borstarna

  1. Vrid borsten medurs tills fjäderfästet är vänt framåt.

  2. Dra isär fjäderfästet.

Bild AQ

①Fjäderfäste

Borsten ramlar ut ur hållaren.

  1. Kontrollera om det finns främmande föremål (t.ex. paketband eller folie) på borsten.

  2. Rengör borsten under rinnande vatten.

  3. Dra isär fjäderfästet och sätt in borsten.

Kontrollera om borsten är sliten

Borsten är sluten när borstens längd motsvarar längden på de gula indikatorborsten.

  1. Byt borste (se Byt borste).

Byt borste

  1. Vrid borsten medurs tills fjäderfästet är vänt framåt.

  2. Dra isär fjäderfästet.

Bild AQ

①Fjäderfäste

Borsten ramlar ut ur hållaren.

  1. Sätt på den nya borsten.
  2. Dra isär fjäderfästet och sätt in borsten.
  3. Skruva ut skru

Byt avstrykningsläppen

Bild AR

①Skruv M6 x 12

②Fästplatta

  1. Ta bort fästplattan och avstrykningsläppen.

  2. Placera den nya avstrykningsläppen på fästplattan.

  3. Fäst fästplattan med skruven M6 x 12 (6x).

Kompletterande underhållsarbeten på

Combo-varianten

△FARA

Risk för kläm- och skärskador!

Risk för kläm- och skärskador på grund av remdrivningar. Innan du startar maskinen igen efter underhållsarbete är det viktigt att stänga och låsa huven på sopanordningen.

Kontrollera drivremmen

  1. Fäll framborstanordningens huv framät. Bild K

  2. Ta bort skruvarna, 4 st., från skyddsplattan.

  3. Ta bort skyddsplattan.

  4. Kontrollera om sugturbinens rem är sliten och om den sitter korrekt.

Bild L

①Rem för framborstanordningens sugturbin

②Sopvalsdrivningens rem (under plåtpanelen)

  1. Kontrollera om remmen på sopvalsdrivningen är sliten och att den sitter korrekt.

Kontrollera sopanordningens tätningslister

  1. Parkera maskinen på ett jämnt underlag.

  2. Ställ programväljaren på läget "0".

  3. Spärra maskinen med en stoppkil så att den inte kan rulla.

  4. Ta bort skräpbehällarna på båda sidor.

Främre tätningslist

  1. Lossa muttrarna (5x).

Bild R

  1. Rikta in tätningslisten så att den fälls bakåt med en offset på 35-40 mm.

Bild T

①Mutter

Den bakre tätningslistens golvfrigång är utformad så att den fälls bakåt med en offset på 5-10 mm.

Bild S

  1. Byt tätningslisten om den är sliten.

  2. Demontera sopvalsen (se kapitlet Byt ut sopval- sen).

  3. Lossa muttrarna (7x).

Bild R

①Mutter

  1. Sätt in den nya tätningslisten.

  2. Dra åt muttrarna (7x).

Sidotätningslister

  1. Lossa fästmuttrama.

Bild U

  1. Justera golvfrigängen genom att föra in ett underlägg som är 1–2 mm tjockt.

  2. Justera tätningslisten.

  3. Dra át muttrarna.

  4. Montera sopvalsen.

Byt ut dammfiltret

Bild AC

①Lock för dammfilterhuset

②Skruv

③Fläns

  1. Lossa spärren på huven för sopanordningen genom att skruva in den.

  2. Fäll upp huven på sopanordningen.

  3. Ta bort dammfilterhusets lock.

  4. Ta bort skruven (2x).

  5. Vrid flänsen moturs och ta bort dammfiltrets lager.

  6. Ta bort dammfiltret.

  7. Sätt in det nya dammfiltret så att hålen på gaveln pekar mot medbringaren.

  8. Sätt in dammfiltrets lager, vrid medurs och dra åt.

  9. Sätt på locket och tryck fast det.

  10. Stäng sopanordningens huv.

  11. Fäst huvspärren genom att skruva ut det.

Byt ut sidborstarna

  1. Skruva ut skruvarna (3x). Bild AE

① Skruvar

  1. Ta bort sidoborsten.

  2. Skjut fast den nya sidoborsten.

  3. Skruva i 3 skruvar och dra át dem.

Byt ut sopvalsen

Bild X

① Plätkåpa

② Skruv

③ Skräpbehållare

  1. Dra ut skräpbehållaren.

  2. Skruva ut skruven.

  3. Vrid plåtkåpan uppåt och ta bort den. Bild Y

① Reglagevajer

② Skruv för svängarmslagret

③Käpa

④ Svängarm

⑤ Skruvar till kåpan

  1. Haka av reglagevajern.

  2. Skruva ut skruven till svängarmslagret.

  3. Dra av svängarmen.

  4. Skruva ut de båda skruvarna på kåpan och ta bort kåpan.

  5. Ta ut sopvalsen.

  6. Sätt in en ny sopvals.

  7. Montera sopanordningen i omvänd ordningsföljd.

  8. Justera reglagevajern.

Frostskydd

Vid risk för frost:

  1. Töm färsk- och smutsvattentankarna

  2. Förvara maskinen i ett frostskyddat rum.

Hjälp vid störningar

△FARA

Risk för personskador om maskinen plötsligt startar!

Om maskinen plötsligt startar kan personer som arbetar på den skadas.

Dra alltid ut Intelligent Key före alla arbeten på maskinen.

Dra nätkontakten ur eluttaget innan du utför något arbete.

Dra ut batterikontakten innan du utför något arbete.

△VARNING

Risk för personskador från rörliga delar!

När maskinen har stängts av fortsätter sugturbinen, sidoborstarna och filterrengöringen att gå.

Arbeta inte på maskinen förrän komponenterna har stannat.

  1. Tappa av smutsvattnet.

  2. Tappa av det återstående färskvattnet.

Hänvisning

Kontakta kundtjänst om felet inte kan åtgärdas med följande instruktioner.

Byt säkringar

Endast de platta fordonssäkringar med följande värden får bytas ut av användaren:

- 5A – styrnings- och nödströmförsörjning

• 20A – per lyft-/tillbehörsmodulsförsörjning

- 50A – lyft-/rengöringsmodul 3 (Combo-variant)

OBSERVERA

Skador på styrningen!

Felaktigt byte av säkringar kan leda till skador på styrningen.

Låt kundtjänst byta defekta polsäkringar. Om polsäkringarna är trasiga ska kundtjänstavdelningen kontrollera användningsförhållandena och hela styrningen. Styrningen sitter under kontrollpanelen. Ta bort skyddet på vänster sida av fotutrymmet för att komma åt säkringarna.

Hänvisning

Säkringsschemat finns på insidan av skyddet.

Bild AD

① Skydd

  1. Skruva ut skruven (3x).

  2. Ta av skyddet.

  3. Byt ut säkringen

  4. Montera skyddet.

Fel som visas på displayen

Gör följande för störningar som visas på displayen:

- Störningsindikering som en sifferkod

Om ett fel visas ett med en sifferkod, återställ först felet (maskinen):

a Ställ programväljaren på läget "0".

b Vänta tills displayen har stängts av.

c Ställ programväljaren på det föregående programmet.

Om felet återkommer utför du lämpliga reparationsåtgärder i den angivna turordningen. Programväljaren måste stå på "0" och Intelligent Key vara utdragen.

d Om felet inte kan ätgärdas ringer du kundtjänst och anger felmeddelandet.

• Störningsindikering som text

a Utför anvisningarna som anges på displayen.

b Bekräfta felet genom att trycka på infoknappen.

Hänvisning

Felmeddelanden som inte visas i följande tabell anger fel som inte kan åtgärdas av operatören. Ring i så fall kundtjänst.

Sitsbrytaren är öppen! 1. Avlasta gaspedalen.2. Ställ in förarsilsen på rätt kroppsvikt.3. Avlasta förarsätet så att styrenheten kan kontrollera sitsbrytarens funktion.4. Belasta förarsitsen helt.
Släpp gaspedalen! 1. Släpp körpedalen.
Ingen körriktning! 1. Kontakta kundljänst.
Batteriet är tomt! 1. Ladda batteriet.
Otillåten batterispänning! 1. Kontakta kundtjänst.
Fäskvattentanken är tom! 1. Fyll färskvattentanken.
Borsttryck inte uppnätt! 1. Kontrollera borstslitage och byt vid behov.2. Kontrollera rengöringshuvudets funktion: sänkning, höjning.
Smutsvatten fullt! 1. Töm smutsvattentanken.
Broms defekt! 1. Sluta köra maskinen.2. Kontakta kundtjänst.
Drivmotorn är överhettad! Nedkylningsfas1. Ställ säkerhetsbrytaren på läge "0".2. Låt maskinen svalna i minst 15 minuter.3. Kontakta kundtjänst om problemet återkommer.
Tutan är trasig!1. Kontakta kundtjänst.
Huvud-CPU är för varm! Nedkylningsfas1. Ställ säkerhetsbrytaren på läge "0".2. Låt styrningen svalna i minst 5 minuter.3. Minska borsttrycket markant på ojämna underlag.4. Kontakta kundtjänst om problemet återkommer.
Borstdrivningen är överbelastad!1. Minska borstens kontakttryck.2. Kontrollera om främmande föremål (t.ex. paketband, träbitar) blockerar borstarna.
Ingen körriktning! 1. Stäng av maskinen.2. Tryck körriktningsomkopplaren fram och tillbaka några gånger.3. Starta maskinen.4. Kontakta kundtjänst om felet kvarstår.
Det går inte att starta masklinen1. Sätt i batterikontakten.2. Ställ säkerhetsbrytaren på läge "1".3. Sätt i Intelligent Key.4. Kontrollera säkring F1 och byt den vid behov (se kapitlet Byt säkringar).5. Kontrollera batterierna, ladda vid behov.
Vattenmängden är inte tillräcklig1. Kontrollera färskvattennivån, fyll vid behov tanken helt så att luften trycks ut.2. Kontrollera om slangarna är igensatta och rengör vid behov.3. Ta bort färskvattenfiltret och rengör det.4. Öppna kulventilen för färskvatten.
Sugeffekten är för låg1. Stäng locket på avtappningsslangen för smutsvattnet.2. Rengör tätningarna mellan smutsvattentanken och locket och kontrollera tätheten samt byt ut vid behov.3. Rengör turbinfiltret.4. Rengör sugläpparna på sugskenan och vänd eller byt ut vid behov.5. Kontrollera om sugslangen är igensatt och rengör vid behov.6. Kontrollera sugslangens täthet och byt ut vid behov.7. Kontrollera sugskenans inställning.
Rengöringsresultatet är o tillräckligt1. Ställ in lämpligt rengöringsprogram för rengöringen.2. Använd lämpliga borstar för rengöringen.3. Använd ett lämpligt rengöringsmedel för rengöringen.4. Sänk hastigheten.5. Ställ in kontakttrycket.6. Ställ in avstrykningsläpparna.7. Kontrollera om borstarna är slitna och byt vid behov.8. Kontrollera vattenförbrukningen.
Borstarna roterar inte1. Minska kontakttrycket.2. Kontrollera om ett främmande föremål blockerar borsten och avlägsna vid behov det främmande föremålet.
Varningsljuset och/eller arbetsbelysningen lyser inte1. Kontrollera säkring F3 och byt den vid behov (se kapitlet Byt säkringar).
Fel K1/1091. Stäng av maskinen.2. Vänta en minut.3. Tillkoppla maskinen igen.

Ytterligare fel på Combo-varianten

Maskinen sopar inte ordentligt1. Kontrollera om sopvalsarna och sidoborstarna är slitna, byt vid behov.2. Om sopvalsen inte roterar, kontrollera drivremmen, rengör vid behov.3. Kontrollera att grovsmutluckan fungerar korrekt.4. Kontrollera om tätningslisterna är slitna, justera eller byt vid behov.
Sopanordningen genererar dammoln1. Töm skräpbehållaren.2. Kontrollera drivremmarna för sugturbinens sopanordning.3. Kontrollera tätningsmanschetten på sugfläkten.4. Kontrollera dammfiltret, rengör eller byt ut vid behov.5. Kontrollera filterlådans tätning.6. Kontrollera om tätningslisten är sliten, justera eller byt vid behov.
Rengöringsresultatet vid sopning i kantområdet är dåligt1. Kontrollera sidborstarnas höjdinställning, justera vid behov.2. Byt ut sidoborstarna.

Tekniska data

B 260 RI(R100)B 260 RICombo (R100)B 260 RI(R 120)B 260 RICombo (R 120)B 260 RI(D100)B 260 RICombo (D100)
Allmänt
Körhastighe
Transporthastighet km/h 10 10 10 10 10 10
Hastighetba
Tillåten bromsssträcka på plant underlag vid max. kör-hastighet på 10 km/h1,91,91,91,91,91,91,9
Användningstiden beror på borsthuvud, borstens kon-takttryck och underlagets grovhet54,554,554,54,5
Teoretisk ytkapacitet m^2/h 10000100001200012000100001000010000
Teoretisk yteffekt med sidoborsthjul m^2/h 11200---------11200------
Teoretisk yteffekt med 2 sidborstar m^2/h 11500115001340013400115001150011500
Praktisk yteffekt med borsthuvud m^2/h 7000700084008400700070007000
Volym färsk-/smutsvattentankl260260260260260260260
Volym grovsmutsbehållarel26263232---------
Rengöringsmedelstank (Dose-tillval)l10 10 10 10 10 10
Doseringsmängd för rengöringsmedel (från–till)%0-30-30-30-30-30-30-3
Minsta mängd vattendoseringl/min0,90,90,90,90,90,90,9
Maximal mängd vattendoseringl/min9999999
max. yttryck (inkl. förare, vatten) N/mm^2 1,331,331,331,331,331,331,33
Effekdata maskin
Märkspännin
BatterikapacitetAh630630630630630630630
Genomsnittlig effektförbrukningW7500890075008900750089008900
Effekt körmotorW2200220022002200220022002200
SugmotoreffektW2x8402x8402x8402x8402x8402x8402x840
BorstmotoreffektW2x 11002x 11002x 11002x 11002x 11002x 11002x 1100
Laddningstid för urladdat batterih10 10 10 10 10 10
Sopvalsdriftens effektW---600---600---600600
Sidoborsteffekt (tillval)W110110110110110110110
Sugturbinens effekt i sopanordningenW---600---600---600600
Uppsugning
Sugeffekt, luftmängdl/s28 x 228 x 228 x 228 x 228 x 228 x 228 x 2
Sugeffekt, undertryckkPa (mbar)14 (140)14 (140)14 (140)14 (140)14 (140)14 (140)14 (140)
Filteryta dammfilter m^2 ---4---4---44
Vakuum turbin/sugskenakPa (mbar)22/11 (220/110)22/11 (220/110)22/11 (220/110)22/11 (220/110)22/11 (220/110)22/11 (220/110)22/11 (220/110)
Rengöringsborstar
Borstdiametermm160160160160510510510
Borstlängdmm91491411181118---------
Borstvarvtall/min1250125012501250140140140
Borstvarvtal sidoborstel/min140---------140------
Borstdiameter sidoborstemm300---------300------
Sopvalsens diametermm---285---285---285285
Sopvalsens breddmm---710---710---710710
Sopvalsvarvtall/min---610---610---610610
Sidborstdiametermm450450450450450450450
Mätt
Längdmm1925256019252560192525602560
Bredd (utan sugbalk)mm1040104010401040104010401040
Bredd (med sugskena)mm1140114013401340114011401140
Höjdmm1565156515651565156515651565
Höjd (med skyddstak, positionslampor)mm2200220022002200220022002200
Arbetsbredd med sidoborsthjulmm1120112011201120112011201120
Arbetsbredd med sidborstarmm1150118013401340115011801180
Svängradie med minsta utrustning (180°)mm2120295021202950212029502950
Batterifackets storlek (LxBxH)mm840 x 625 x 520840 x 625 x 520840 x 625 x 520840 x 625 x 520840 x 625 x 520840 x 625 x 520840 x 625 x 520
B 260 RI(R100)B 260 RICombo (R100)B 260 RI(R 120)B 260 RICombo (R 120)B 260 RI(D100)B 260 RICombo (D100)
Framhjul, bredd mm 132 132 132 132 132
Framhjul, diameter (utsida) mm 300 300 300 300 300 300
Bakhjul, bredd mm 108 108 108 108 108 108
Bakhjul, diameter (utsida) mm 375 375 375 375 375 375
Vikt
Tillåten totalvikt kg 1840 2020 1840 2020 1840 2020
Transportvikt (med 630 Ah batteri, 75 kg förare, genomsnittligt borsthuvud)kg 1460 1944 1460 1944 1460 1944
Vikt, driftklar (med batterier och full tank) kg 1641 1845 1641 1845 1641 1845
Borstanläggningstryck kg 150 150 150 150 130 130
Borstanläggningstryck g/cm ^2 210 210 168 168 42 42
Ytbelastning (med förare och full färskvattentank)
Ytbelastning sopanordningens hjul N/cm ^2 ------------------
Ytbelastning, framhjulN/cm ^2 207 207 207 207 207 207
Ytbelastning, bakhjulN/cm ^2 60 60 606060 60
Laddare offboard från fabrik
Kabellängdmm 3000 3000 3000 3000 3000 3000
SpänningV230230230
FrekvensområdeHz50/6050/6050/6050/6050/6050/60
Måttmm420 x 260 x 115420 x 260 x 115420 x 260 x 115420 x 260 x 115420 x 260 x 115420 x 260 x 115
Viktkg 1010 10 1010 10
SkyddsklassIP 21IP 21IP 21IP 21IP 21IP 21
Typ av kontaktSchukoSchukoSchukoSchukoSchukoSchuko
Laddningsström A65 6565 65 6565
Omgivningsförhållanden
Max. omgivningstemperatur°C404040404040
Min. omgivningstemperatur°C555555
Max. vattentemperatur°C606060606060
Lutning
Max. lutning (under transport)%151015101510
Max. lutning (under skurning)%151015101510
Max. kortvarig lutning (max. 10 m)%252525252525
Fastställda värden enligt EN 60335-2-72
Totalt vibrationsvärdem/s ^2 0,410,410,410,410,410,41
Totalt vibrationsvärde för armarm/s ^2 0,40,40,40,40,40,4
Totalt vibrationsvärde för sitsenm/s ^2 0,10,10,10,10,10,1
Vibrationsvärde hand/arm, osäkerhet Km/s ^2 0,20,20,20,20,20,2
Vibrationsvärde såte, osäkerhet Km/s ^2 0,10,10,10,10,10,1
LjudtrycksnivådB(A)737373737373
Osäkerhet K _PA dB(A)333333
Ljudeffektsnivå L _WA + Osäkerhet K _WA dB(A)949494949494
SkyddsklassIPX3IPX3IPX3IPX3IPX3IPX3
Sidoborsthjul
EffektW260 260 260 260 260 260
Kontakttryckkg9,79,79,79,79,79,7
KontakttryckN/mm ^2 0,002390,002390,002390,002390,002390,00239

Med förbehåll för tekniska ändringar.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Škurmaskin ákbar

Gällande EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/53/EU (TCU)

Tillämpade harmoniserade standarder

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

TCU

EN 300 328 V2.2.2

EN 300 330 V2.1.1

EN 300 440 V2.1.1

EN 301 511 V12.5.1

Tillämpade nationella standarder

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

  • Enhelen bremser hardt när sikkerhetsbryteren er slätt av.
  • Sikkerhetsbryteren fungerer direkte på alle enhetsfunksjoner

Setebryter

Maskinen er slätt av.

Kärcher B 260 RI Bp - Setebryter - 1

Etterfylle vann när batteriet er utladet

Vær ekstra forsiktig när du rygger.

  1. Slá på «Feie»-bryteren.
  1. Sett «Feie»-bryteren på «0»

  1. Åpne stengeventilen på baksiden av spillvannstan- ken.

  2. Skyll spillvannstanken med spraydysen.

  3. Hekt spraydysen på holderen.

  4. Lukk lokket på tappeslangen

  5. Press spillvannsslangen inn i holderen på maskinen.

  6. Lukk stengeventilen på baksiden av spillvannstan- ken.

  7. Velg «Tankspyling» på displayet.

Tømme avfallsbeholderen

Merknad

Du går ut av menyen.

Basisinnstilling

Skade på apparatet forårsaket av vann som fryser

Tøm apparatet fullstendig for vann.

Trekk ut smartnøkkelen för alt arbeid på maskinen.

Skader på kontrollsystemet!

a Still programvelgeren på «0».

Risiko for tilskadekomst

⑪Inspektionsäbning snavsevandstank

⑫Snavsbeholder***

⑬Låg til rent vand

⑭Betjeningspult

* Ekstraudstyr *** Kun version Combo

Risiko for tilskadekomst

Risiko for tilskadekomst

Skader på sugeturbiner!

Risiko for tilskadekomst

b Vælg menuen "Tankskylning".

  1. Tryk på info-knappen.
  1. Tryk på info-knappen

Valg af børsteform

  1. Tryk på info-knappen

Risiko for tilskadekomst

Innehållsförteckning Klicka på en rubrik för att få tillgång till den
Manualassistent
Drivs av Anthropic
Väntar på ditt meddelande
Produktinformation

Märke : Kärcher

Modell : B 260 RI Bp

Kategori : Industriell golvskurmaskin
