BRUKSANVISNING Bigkid 2 Axkid

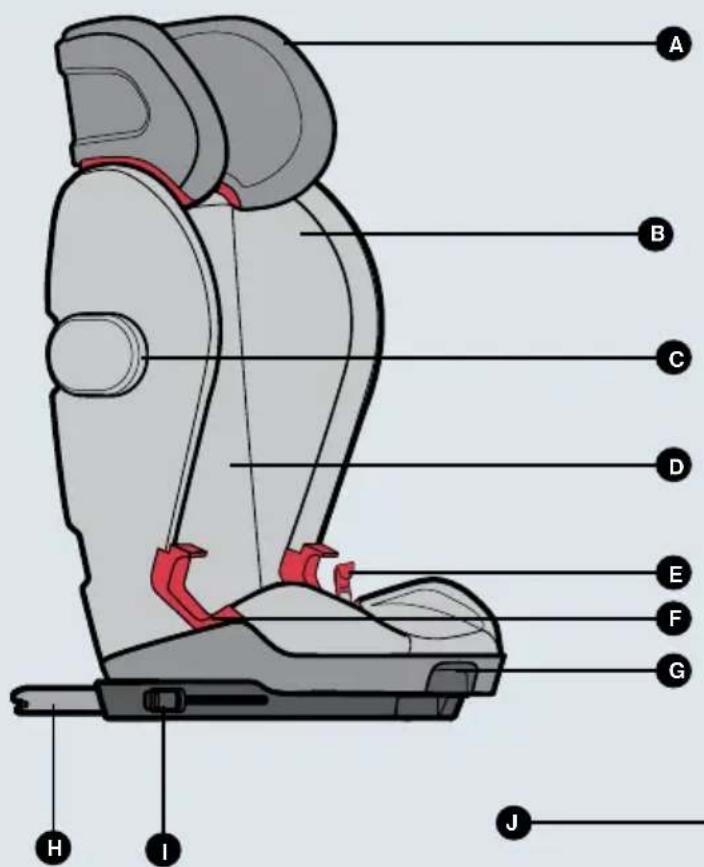

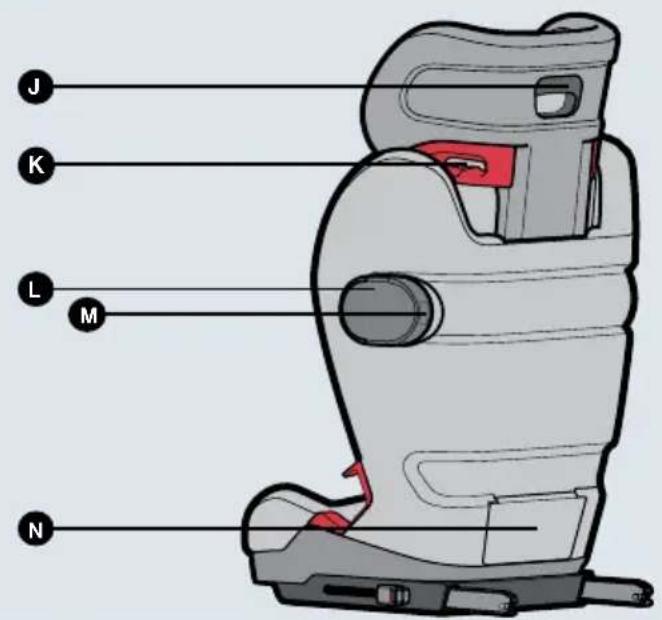

A Huvudstöd H Isox-anslutning B Sidopaneler I ISOFIX-justeringshandtag och indikator C ASIP-fäste J Justeringshandtag nackstöd D Ryggstöd K Bältesguider för axelrem E Mittguide höftbälte* L ASIP F Sidoguider höftbälte M ASIP-frisläppningsknapp G Lutningshandtag N Manuellt fack *Endast Bigkid 2 premium3131

Innehållsförteckning Delar Viktig information Tillåten och otillåten placering av bilbarnstolen Axkid Bigkid 2 Montera Axkid Bigkid 2-bilbarnstolen i fordonet Spänna fast ditt barn i Axkid Bigkid 2-bilbarnstolen Sitsjusteringar Plocka ut Axkid Bigkid 2-bilbarnstolen ur fordonet Skötsel och underhåll Garanti Tack för att du valt Axkid Bigkid 2 Läs denna instruktionsbok innan du monterar bilbarnstolen Axkid Bigkid 2 i bilen. Mer information och monteringslmer nns på www.axkid.com. Axkid Bigkid 2 Premium är en framåtvänd bilbarnstol som är godkänd för barn som väger mellan 15 och 36 kg. Bilbarnstolen är utrustad med en guide mitt på höftbältet och är godkänd enligt ECE R44/04 Axkid Bigkid 2 är en framåtvänd bilbarnstol som är godkänd för barn som väger mellan 15 och 36 kg och är godkänd enligt ECE R44/04 Om du är osäker på om du gjort rätt, kontakta din återförsäljare som kan visa dig korrekt montering. Felaktig montering innebär fara för ditt barn. Viktig information För att maximera säkerheten för barnet är det viktigt att tänka på följande:

• Bilbarnstolen är ENDAST avsedd att användas framåtvänd och för barn mellan 15 och 36 kg.

• Barnet ska mäta minst 140 cm för att få sitta framför en aktiv krockkudde, om inte andra rekommendationer nns från biltillverkaren. Om du trots allt vill montera Axkid Bigkid 2 på en sådan plats måste airbagen kopplas ur enligt fordonstillverkarens anvisningar.

• Bilbarnstolen ska bytas ut om den varit med om en olycka, oavsett hur liten olyckan än är. Bilbarnstolen kan ha fått osynliga skador som allvarligt påverkar barnets säkerhet. Därför avråder Axkid alltid från att köpa en begagnad bilbarnstol.

• Använd INTE något för att höja upp Axkid Bigkid 2 från passagerarsätet, t.ex. en kudde eller jacka. Vid en eventuell olycka skyddar inte Axkid Bigkid 2 och säkerhetsbältet så som de ska.

• Undvik att placera barnet i direkt solljus under en längre tid eftersom det kan bli överhettat.

• Lämna aldrig barnet utan uppsikt i bilen.

• Se till att eventuellt bagage och lösa föremål är ordentligt fästa i bilen eftersom de kan orsaka personskada vid en kollision.

• Se till att Axkid Bigkid 2 inte kläms av yttbara säten eller dörrar inne i bilen.

• För att förhindra skador till följd av att bilbarnstolens skick försämrats ska den inte användas längre än åtta år eller om den har varit med om en olycka.

• Alla passagerare måste använda säkerhetsbälte.

• Läs denna instruktionsbok innan du monterar Axkid Bigkid 2 i bilen. Mer information och monteringslmer nns på www.axkid.com.

• Spara denna instruktionsbok för framtida bruk.

• Försök INTE byta ut någon del av bilbarnstolen mot delar från en annan bilbarnstol. Se till att eventuellt bagage och lösa föremål (böcker, väskor m.m.) är ordentligt fästa i bilen eftersom de kan orsaka personskada vid en kollision.

• Försök INTE (utöver vad som beskrivs i denna instruktionsbok) att plocka isär eller göra ändringar på bilbarnstolen eller använda säkerhetsbältet på annat sätt än vad som beskrivs här.

• Använd INTE Axkid Bigkid 2 i hemmet eller på någon annan icke-godkänd plats. Den har bara utformats för att användas i en bil. Se till att Axkid Bigkid 2 alltid är fastsatt på fordonets bilbarnstol − även när den inte används.

• Bilbarnstolen får inte användas utan tygklädseln. Observera

• Bilbarnstolen får endast användas i bilar med trepunktsbälte som är godkänt enligt ECE-16 eller liknande.

• Det är troligt att den kommer att passa korrekt om biltillverkaren angett i ägarhandboken att en ”Universal” bilbarnstol för åldersgruppen kan monteras i bilen.

• Bilbarnstolen är av typen ”Universal” och uppfyller kraven i ECE-R44/04 för allmän användning i bil. Den passar i de esta, men inte alla, bilsäten.

• Denna bilbarnstol har klassicerats som ”Universal” i enlighet med striktare krav än de som använts för tidigare modeller som inte hade denna beteckning.

• Bilbarnstolar kan lämna märken på bilklädseln. Tillverkaren kan inte hållas ansvarig för skador eller märken på bilsäten.

• Följande är inte tillåtet och innebär att garantin upphör att gälla: a. Eventuella modieringar eller ändringar av bilbarnstolen som inte har godkänts eller rekommenderats av tillverkaren. b. Underlåtenhet att montera bilbarnstolen i strikt enlighet med instruktionerna. Tillverkaren medger inget ansvar för skador som uppstått vid felaktig ändring, användning eller montering.

• Använd inga andra lastbärande punkter än de som beskrivs i denna instruktionsbok.

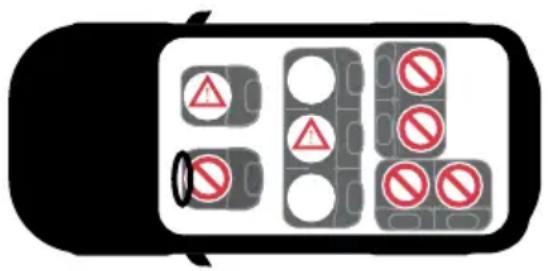

• Förvara instruktionsboken på en säker plats för framtida användning.3333 Tillåten och otillåten placering av Axkid Bigkid 2 Axkid Bigkid 2 kan användas på alla framåtvända passagerarsäten som har ett trepunktsbälte (i), godkänt i enlighet med FN/ECE-föreskrift nr 16 eller annan motsvarande standard. Axkid Bigkid 2 får inte användas tillsammans med tvåpunkts höftbälte. Främre passagerarsäte (utan aktiv airbag) JA Främre passagerarsäte (med aktiv airbag) NEJ* Framåtvänt säte med trepunktsbälte JA Säte med tvåpunktsbälte NEJ Sidovända säten NEJ Bakåtvända säten NEJ VIKTIGT! Barnet ska mäta minst 140 cm för att få sitta framför en aktiv krockkudde, om inte andra rekommendationer nns från biltillverkaren. Om du trots allt vill montera Axkid Bigkid 2 på en sådan plats måste airbagen kopplas ur enligt fordonstillverkarens anvisningar. Det är viktigt att kontrollera att indikeringslampan i bilen visar att airbagen är urkopplad. VIKTIGT! Använd aldrig på bakåt- eller sidovända säten.

1. Placera Axkid Bigkid 2 i lämplig framåtvänd position utrustad med ISOFIX-anslutningspunkter. Om bilsätet är

ställbart, se till att det är i upprätt läge.

2. Förläng ISOFIX-anslutningarna (H) genom att trycka på ISOFIX-justeringshandtaget (J) och dra ut skjutreglagen

3. För in ISOFIX-anslutningarna (H) till ISOFIX-kopplingspunkten i bilen. Se till att du hör ett klickande ljud och

monteringsindikatorerna visar grönt vid båda ISOFIX-anslutningarna (H).

4. Tryck Axkid Bigkid 2 mot bilstolens ryggstöd tills det inte nns någon glipa mellan bilstolens ryggstöd och Axkid

5. Fäst ASIP (M) genom att placera sidofästet på ASIP (C) på den sida av Axkid Bigkid 2 som är närmast bildörren.

Tryck på knappen på ASIP (N) och skjut den i läge.3434 Spänna fast ditt barn i Axkid Bigkid 2-bilbarnstolen

6. Placera ditt barn i Axkid Bigkid 2, dra ut bilens säkerhetsbälte och dra axelremmen genom den röda axelremsguiden

(L) närmast bältesfästet. 7. Dra ut säkerhetsbältet framför barnet och fäst det i spännet. Fäst säkerhetsbältet i spännet och se till att det ”klickar” på plats.

8. Dra höftbältet genom de röda sidoguiderna för höftbältet (F)

9. Sätt i höftbältet i den mellersta guiden för höftbältet (E). Även om detta är valfritt rekommenderar vi starkt att du

använder den mellersta höftbältesguiden. (OBS! Höftbältesguiden (E) nns endast på versionen Bigkid 2 Premium) VIKTIGT! Spänn säkerhetsbältet genom att dra i det diagonala säkerhetsbältet, kontrollera att bältet är ordentligt åtdraget. Sitsjusteringar 10. För att justera höjden på Axkid Bigkid 2 för barnet: fatta tag i justeringshandtaget (K) på nackstödets baksida (A)och dra huvudstödet uppåt eller nedåt till något av de olika lägena, till dess att du har rätt höjd.

11. Den korrekta nackstödshöjden är när det är 1 cm mellan axeln och nackstödets nedre kant (A). När passformen för

barnet är korrekt släpper du handtaget och kontrollerar att huvudstödet har låst fast ordentligt.

12. Lutningen på Axkid Bigkid 2 ryggstöd kan justeras för att möjliggöra olika sittställningar. Dra i

lutningsjusteringshandtaget (G) och dra sitsen framåt eller bakåt i förhållande till basen. VIKTIGT! Sätt ALDRIG barnet i Axkid Bigkid 2 om denna inte är fäst i bilen. Axkid Bigkid 2 får aldrig användas fristående eftersom den kan tippa bakåt VIKTIGT! Höftbältet ska sitta lågt över höfterna. Kontrollera att höftbältet går genom höftbältets båda sidoguider (F) och höftbältets mellersta guide (E). Kontrollera att axelremmen passerar genom den axelbältesguiden (L) och löper diagonalt över barnets bröst och genom sidoguiden för det röda höftbältet (F) som sitter närmast bältesspännet. Kontrollera att säkerhetsbältet är ordentligt sträckt. VIKTIGT! Se till att säkerhetsbältets spänne inte är inkilat eller stör höftbältets sidoguider (F) VARNING! En Axkid Bigkid 2-bilbarnstol som inte används ska fästas med trepunktsbälte eller ISOFIX-anslutningar om sådana nns. VIKTIGT! Luta INTE bilbarnstolens ryggstöd mer än vad som är tillåtet. Om det hörs ett tydligt klickljud har ryggstödet lutats mer än vad som är tillåtet. Om bilens säte är tillbakalutat påverkar det säkerhetsbältets placering på barnet och kan orsaka dödsfall eller allvarliga skador vid en eventuell olycka. Se bilens ägarhandbok för information om justering av sätesryggen vid användning av bilbarnstol. SE3535 Plocka ut Axkid Bigkid 2-bilbarnstolen ur ditt fordon För att ta ut Axkid Bigkid 2 från bilen, tryck på båda ISOFIX-knapparna för att frigöra Axkid Bigkid 2 från ISOFIX- anslutningspunkterna och lyft ut bilbarnstolen från bilen. Tryck på knappen på ASIP för att ta bort den. Skötsel och underhåll

• Axkid Bigkid 2 klädsel kan tas av och tvättas i maskin på 30 °C handtvättsprogram. Torka inte i torktumlare, det kan skada klädseln och vadderingen kan lossna från tyget.

• Ta bort och sätta tillbaka klädseln. o Höj nackstödet till högstaläget så att du har mer plats för att arbeta. o Börja med sitsen och lossa resåröglorna från deras krokar och ta bort klädseln på sitsen. o Huvudstödet: lossa resåröglorna från deras krokar och ta bort klädseln från huvudstödet. o Sidopaneler: lossa klädseln uppifrån, dra ned den och ta av den. o Upprepa på den andra panelen. o Sätta tillbaka klädseln: följ anvisningarna i omvänd ordningsföljd som ovan. o På www.axkid.com nns lmer som visar hur man tar av och sätter tillbaka klädseln.

• Plastdelarna på Axkid Bigkid 2 kan rengöras med milt rengöringsmedel och vatten. Använd inte starka kemikalier som innehåller lösningsmedel och liknande, eftersom det kan skada plasten och försämra säkerheten hos Axkid Bigkid 2.

• Alla material som använts i Axkid Bigkid 2 är återvinningsbara och ska återvinnas i enlighet med lokala bestämmelser. Fråga din kommun om du är osäker på hur du ska återvinna produkten.

• Gör inga egna reparationer eller ändringar på Axkid Bigkid 2 annat än de som redovisas i denna instruktionsbok. Följ anvisningarna i instruktionsboken noggrant. Eventuella reparationer måste utföras av tillverkaren eller dess agent.

• Om klädseln behöver bytas ut, använd endast originalprodukter från Axkid. Om andra produkter används äventyras säkerhetssystemet hos Axkid Bigkid 2, vilket kan orsaka allvarlig personskada eller dödsfall vid en olycka. Garanti Axkid Bigkid 2 omfattas av en 24 månaders garanti från inköpsdatumet. Spara alltid kvittot och ta med det till återförsäljaren vid eventuell reklamation. Garantin täcker inte:

• Skada till följd av felaktig användning, försummelse eller olycka

• Reparationer som utförts av tredje part

• Alla material har hög motståndskraft mot UV-strålning. UV-strålning från solen är emellertid mycket stark och gör att tyget bleks. Detta omfattas inte av garantin utan anses vara normalt slitage.3636 Deler
