Produkttyp	Bilbarnstol bakåtvänd
Märke	Axkid
Modell	Envirokid
Godkännande	i-Size (ECE R129)
Användning	Barn från 61 till 105 cm och upp till 18 kg
Installation	Obligatorisk med Axkid Envirobase (ISOFIX)
Monteringsriktning	Endast bakåtvänd
Fasthållningssystem	Justerbar 5-punktssele
Sidokollisionsskydd	ASIP (Axkid Side Impact Protection) avtagbar vid dörrsidan
Nackstöd	Höjdjusterbart med manuellt låssystem
Lutning	3 justerbara lägen
Stödben	Finns på basen, markkontakt med grön indikator och ljud
Material	Plast, textil, polystyren, metall - återvinningsbara
Skötsel av klädsel	Maskintvätt i 30°C, skonsam tvätt, torktumla inte
Rengöring av plastdelar	Mild rengöringsmedel och vatten, inga lösningsmedel
Garanti	24 månader från inköpsdatum
Försiktighetsåtgärder	Installera inte på säte med aktiv främre krockkudde; byt ut efter olycka

Vanliga frågor - Envirokid Axkid

Vilken storlek och viktintervall gäller för Axkid Envirokid?

Axkid Envirokid är utformad för barn som är mellan 61 och 105 cm långa och väger upp till 18 kg.

Kan jag installera Envirokid fram med en aktiv krockkudde?

Nej, installera aldrig Envirokid på ett säte med en aktiv främre krockkudde. Inaktivera krockkudden enligt fordonets instruktioner om det behövs.

Vilka tillbehör behövs för att installera Envirokid?

Envirokid-stolen måste installeras uteslutande med Axkid Envirobase (ISOFIX-bas). Använd inte andra baser eller säkerhetsbälten.

Hur installerar jag ASIP-sidokollisionsskyddet korrekt?

Rikta in pilarna på ASIP-kudden med pilarna på ASIP-kopplingen på stolen. Tryck kudden uppåt tills den klickar på plats. För att ta bort, tryck neråt.

Hur justerar jag nackstödets höjd och låser det?

Dra i selens spännrem: nackstödet höjs automatiskt. För att låsa det, flytta låsspaken (A) åt höger efter att ha hört ett klick.

Hur justerar jag stolens lutning?

Dra i lutningsjusteringsspaken (I) och tryck eller dra stolen till ett av de 3 fasta lägena. Släpp spaken för att låsa.

Vad gör jag om selen är vriden eller felplacerad?

Se till att selens axelband är centrerade och inte vridna innan du drar åt. Dra i justeringsremmen (G) för att spänna jämnt.

Hur sköter jag stolsklädseln?

Klädseln är maskintvättbar i 30°C på skonsamt program. Använd inte torktumlare. Rengör plastdelarna med ett milt rengöringsmedel.

Vilka tillåtna platser finns för att installera Envirokid?

Endast på sittplatser med ISOFIX kompatibla med i-Size, bakåtvänd. Inte på sidoplatser eller bak utan ISOFIX, inte fram om aktiv krockkudde.

Vad gör jag om stolen varit med om en olycka?

Stolen måste systematiskt bytas ut efter en olycka, även en mindre, eftersom interna skador kan äventyra säkerheten.

BRUKSANVISNING Envirokid Axkid

Tack för att du har valt AXKID ENVIROKID!

Läs denna instruktionsbok noggrant innan du monterar AXKID ENVIROKID i bilen.

För mer i nformation och installationsvideor, se www.axkid.com

AXKID ENVIROKID är en bakåtvänd bilbarnstol godkänd för barn som är mellan 61 och 105 cm långa med en max vikt på 18kg.

Detta är ett i-Size-bilbarnstolssystem med förbättrat skydd. Den är godkänd i enlighet med FN-föreskrift nr 129/03, för användning i i-Size kompatibla fordons stolspositioner såsom indikeras i fordonstillverkarens användarmanual. Om du är osäker på om du gjort rätt, kontakta tillverkaren (www.axkid.com) eller din återförsäljare.

Viktig information

För att maximera säkerheten för barnet är det viktigt att tänka på följande:

• Följ alltid anvisningarna i instruktionsboken noggrant. En felaktig montering kan allvarligt påverka säkerheten för ditt barn. Om du är osäker på om du gjort rätt, kontakta din återförsäljare som kan visa dig korrekt montering.
• Spara denna instruktionsbok för framtida bruk. Om instruktionsboken går förlorad kan du hitta den online på www.axkid.com
• Använd inte en AXKID ENVIROKID och AXKID ENVIROBASE på ett säte med en aktiv frontalkrockkudde. Om du trots allt vill montera AXKID ENVIROKID på denna plats måste krockkudden kopplas ur enligt fordonstillverkarens anvisningar.
• Bilbarnstolen ska bytas ut om den varit med om en olycka, oavsett hur liten olyckan än är. Den kan ha skador som inte syns vilka allvarligt kan påverka säkerheten för ditt barn. Därför avråder Axkid alltid från att köpa en begagnad bilbarnstol.
  • Om AXKID ENVIROKID har utsatts för direkt solljus, kontrollera att sätet inte är för varmt innan du sätter fast ditt barn.
• Lämna aldrig barnet utan uppsikt i bilen.
• Se till att eventuellt bagage och lösa föremål är ordentligt fästa i bilen eftersom de kan orsaka personskada vid en olycka.
  • Se till att AXKID ENVIROKID är monterad så att inga delar kan fastna i rörliga säten, bildörrar osv.
• AXKID ENVIROKID får endast monteras bakåtvänd.
• Denna bilbarnstol får ENDAST installeras tillsammans med AXKID ENVIROBASE.
• Se till att barnets rygg ligger mot bilbarnstolen när du spänner fast ditt barn med bältet.
• Se alltid till att bältet är ordentligt åtdraget mot ditt barn och att spännet är helt låst. Du ska inte kunna nypa tag om remmarna.
• Se till att bältet inte har snott sig.
• Se alltid till att stödbenet är i rätt position och att det har kontakt med fordonets golv. Försäkra dig om att indikatorn på stödbenets topp visar grönt och att du inte hör något pipande ljud från stödbensfoten.
• Försök inte att demontera eller modifiera någon del av AXKID ENVIROKID-bilbarnstolen. Garantin och säkerhetsprestandan för Axkid-bilbarnstolen kan påverkas om du gör det.
• Använd aldrig AXKID ENVIROKID utan tygklädseln. Sitsens tygklädsel är en säkerhetsfunktion och får endast ersättas med en Axkid-originalklädsel i tyg.
• Läs fordonshandboken för att se vilka sittplatser som är lämpliga att använda för AXKID ENVIROKID och AXKID ENVIROBASE.
• Axkid rekommenderar att alltid använda sitsskydd för att skydda bilens säte från repor och smuts.
  • Om du känner dig osäker, kontakta återförsäljaren där bilbarnstolen köptes eller kontakta [e-mail]

Innehållsförteckning

Delar 40

Installation i bilen 41

Spänna fast ditt barn i stolen 41

Tillåten och otillåten placering av AXKID ENVIROKID 42

Skötsel och underhåll 43

Garanti 43

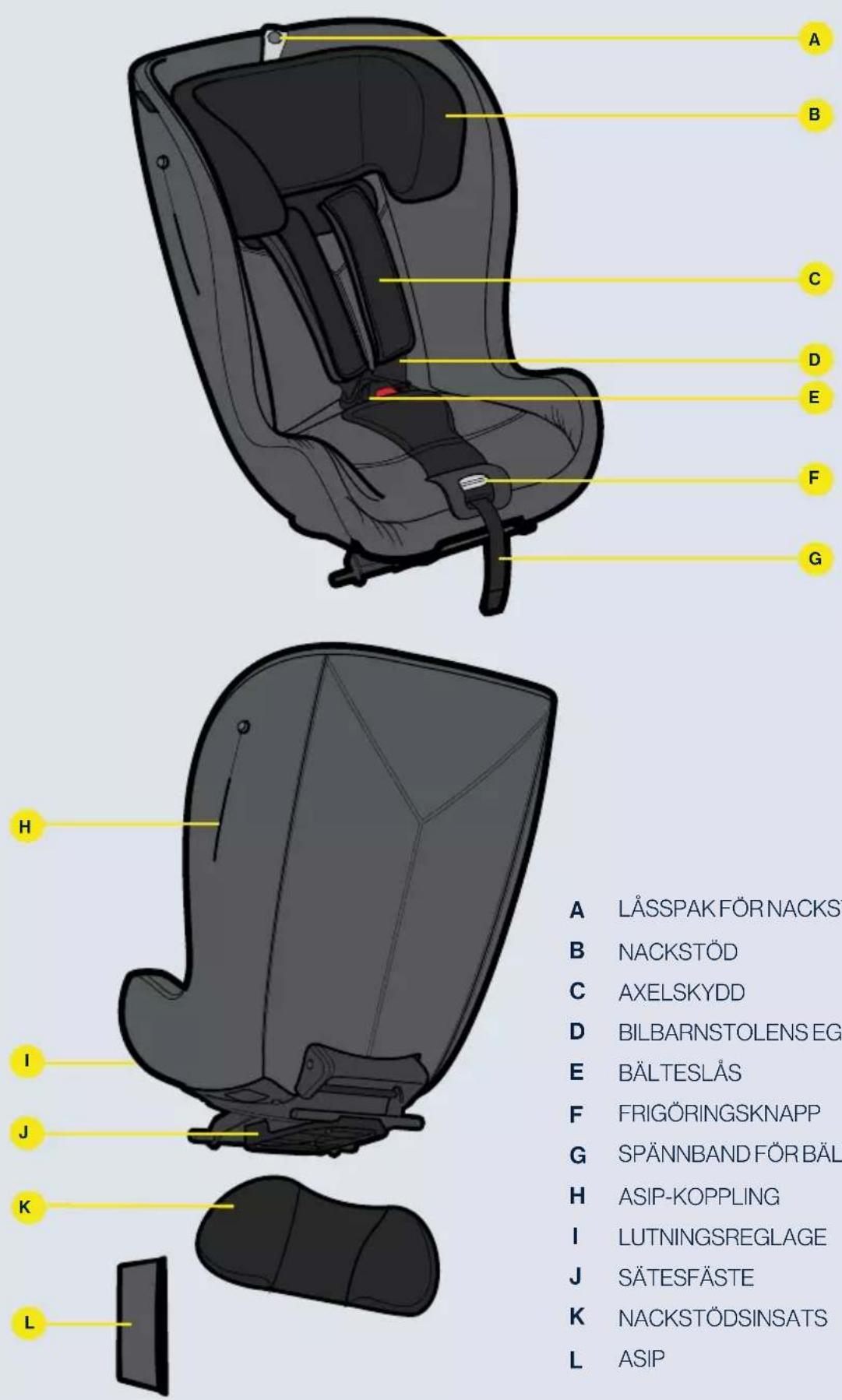

Delar

A LÄSSPAK FÖRNACKSTÖD
B NACKSTÖD
C AXELSKYDD
D BILBARNSTOLENS EGET BÄLTE
E BÄLTESLÅS
F FRIGÖRINGSKNAPP
G SPÄNNBAND FÖR BÄLTE
H ASIP-KOPPLING
I LUTNINGSREGLAGE
J SÄTESFÄSTE
K NACKSTÖDSINSATS
L ASIP

Installation i bilen

AXKID ENVIROKID får ENDAST monteras tillsammans med AXKID ENVIROBASE. För installationsanvisningar för AXKID ENVIROBASE, se den produktens instruktionsmanual.

Montera AXKID ENVIROKID på AXKID ENVIROBASE

1 Dra i sätets frisläppningshandtag tills det läser sig i sitt yttersta läge. Placera bilbarnstolen på AXKID ENVIROBASE och tryck ner bilbarnstolen tills sätets frisläppningshandtag klickar fast och Indikatorn för sitsfästning visar grönt. Basens fästkrokar bör nu ha fäst i bilbarstolen både fram och bak.
2 Se till att AXKID ENVIROKID Seat inte är i kontakt med något annat bilsäte och att stödbenet är stadigt förankrat i golvet och att stödbenets monteringssummer har tystnat.
3 Axkid har utrustat AXKID ENVIROKID Seat med ett sidokrockskydd, ASIP (Axkid sidokrockskydd). För att montera ASIP, leta upp sidokrockskyddets fäste (H) på den sida av bilbarnstolen som är närmast bildörren. Kontrollera att de trekantiga pilarna på sidokrockskyddet pekar i samma riktning som den trekantiga pilen på sidokrockskyddets fäste. Placera den övre av de två ovala öppningarna som sitter nedtill på sidokrockskyddet över fästet. Tryck sidokrockskyddet mot bilbarnstolen och för det uppåt på fästet. Det hörs ett klickljud när sidokrockskyddet läser fast. För att ta bort det: Tryck sidokrockskyddet nedåt och lyft bort det.

VIKTIGT:

AXKID ENVIROKID Seat får ENDAST monteras tillsammans med AXKID ENVIROKID Base. Använd inte någon annan bas eller bilbältesmontering. Om du gör det riskerar du att bilbarnstolen inte sitter fast ordentligt vilket kan leda till allvarliga skador.

4 Tryck på justeringsknappen för bilbarnstolens sele (F) och dra fram axelremmarna (inte de vadderade axelskydden) för att helt lossa selen (D).

5 Tryck på spännets röda frisläppningsknapp (E) och lossa bilbarnstolens billbälte.

6 Sätt barnet i bilbarnstolen. För in barnets armar under axelremmarna så att axelremmarna hänger över bröstet och magen.

7 För samman axelremmarna och för in bältesändarna i bälteslåset mellan barnets ben.

8 Dra i justeringsremmen för bilbarnstolens bälte (G) Det är viktigt att du alltid drar åt bilbarnstolens bälter rakt framifrån och centrerat. Bilbarnstolens bälte dras då åt korrekt och huvudstödet (B) glider automatiskt ned till rätt höjd.

Låsbart huvudstöd

9 AXKID ENVIROKID Seat har ett låsbart huvudstöd. Låset kan användas för att hålla huvudstödet i fast läge. För att aktivera låset: dra i justeringsremmen tills huvudstödet är i önskad höjd. Ett svagt klickljud hörs när huvudstödet låser fast i sitt läge. Kontrollera att huvudstödet inte kan dras ned ytterligare och aktivera huvudstödets lås genom att föra spaken (A) åt höger.

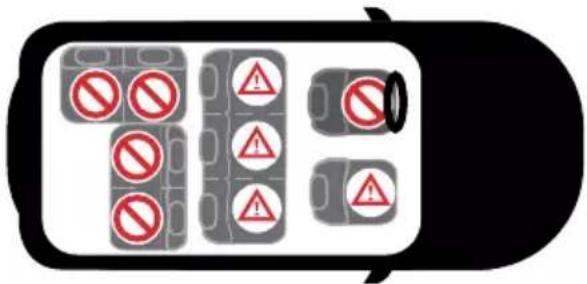

Tillåten och otillåten placering av bilbarnstolen

AXKID ENVIROKID Seat får endast användas tillsammans med AXKID ENVIROKID Base som kan monteras på alla framåtriktade passagerarsäten som har ISOFIX-kopplingspunkter. Den är godkänd för användning i alla i-Size-godkända säten men kan också passa i andra, icke i-Size-godkända, ISOFIX-säten. Se din bils instruktionsmanual för att information om lämplig montering eller se billistan på www.axkid.com.

Främre passagerarsäte (utan aktiv airbag) JA/NEJ*
Främre passagerarsäte (med aktiv airbag) NEJ
Baksäte med trepunktsbälte JA
Säte med tvåpunktsbälte NEJ
Sido- och bakåtvända säten NEJ

VIKTIGT: Om du vill montera AXKID ENVIROKID Seat på ett säte med airbag måste denna kopplas ur enligt biltillverkarens instruktioner. Notera att vissa bilar kräver att en auktoriserad verkstad kopplar ur airbagen.

* Enligt artikel 117 i Spaniens allmänna trafikregleringen är det, utan undantag, förbjudet att köra med barn som är 135 centimeter långa eller kortare i fordonets framsäten.

Använd aldrig på ett säte med aktiv airbag.

Justera sätet

Sätets lutning kan justeras i tre olika lägen. Detta kan göras både innan barnet sitter på plats och med barnet på plats.

Så här justerar du sätets lutning:

• Dra i lutningsspaken (I) och tryck eller dra sätet till avsett sätesläge.
• Frigör lutningsspaken (I) så läses sätet fast i en av de tre fasta positionerna.

Om det behövs lägger du till nackstödsinlägget (K). Vi rekommenderar att använda inlägget om ditt barn är yngre än ca 18 månader för att garantera lämplig passform.

Skötsel och underhåll

• Barnstolens klädsel kan tas av och tvättas i maskin på 30 °C handtvättsprogram. Torka inte i torktumlare, det kan skada klädseln och vadderingen kan lossna från tyget. På www.axkid.com finns filmer som visar hur man tar av och sätter tillbaka klädseln.
• Alla plastdelar på AXKID ENVIROKID Seat kan rengöras med milt rengöringsmedel och vatten. Använd inte starka kemikalier som innehåller lösningsmedel och liknande, eftersom det kan skada plasten och försämra bilbarnstolens säkerhet.
• Alla material som använts i AXKID ENVIROKID Seat är återvinningsbara och ska återvinnas i enlighet med lokala bestämmelser. Fråga din kommun om du är osäker på hur du ska återvinna produkten.
• Gör inga modifieringar eller ändringar på AXKID ENVIROKID utöver de som beskrivs i denna bruksanvisning. Följ instruktionerna i denna manual noggrant. Eventuella reparationer måste utföras av tillverkaren eller agenten.
• Om klädseln behöver bytas ut, använd endast originalprodukter från Axkid. Om andra produkter används äventyras säkerhetssystemet hos AXKID ENVIROKID Seat, vilket kan orsaka allvarlig personskada eller dödsfall vid en olycka.

Axkid rekommenderar starkt återvinning av gamla bilbarnstolar. Innan du lämnar sätet på din lokala återvinningsstation, klipp av selen från sätet, ta bort textilöverdraget, ta bort så många frigolitdelar som möjligt, separera metall- och plastdelar om möjligt. Huvuddelen av sätet ska vara märkt som osäkert eller utgått (använd en markör) för att avskräcka någon från att använda den igen. Se din lokala kommunala riktlinjer för återvinningsinstruktioner för de olika materialen.

Garanti

AXKID ENVIROKID Seat omfattas av en 24 månaders garanti från inköpsdatumet. Spara alltid kvittot och ta med det till återförsäljaren vid eventuell reklamation.

Garantin täcker inte:

• Normalt slitage.
• Skada till följd av felaktig användning, försummelse eller olycka.
• Reparationer som utförts av tredje part.
• Alla material har hög motständskraft mot UV-strålning. UV-strålning från solen är emellertid. mycket stark och gör att tyget bleks. Detta omfattas inte av garantin utan anses vara normalt slitage.
