Produkttyp	Rückwärtsgerichteter Kindersitz
Marke	Axkid
Modell	Envirokid
Zulassung	i-Size (ECE R129)
Verwendung	Kinder von 61 bis 105 cm und bis zu 18 kg
Installation	Erforderlich mit Axkid Envirobase (ISOFIX)
Einbaurichtung	Nur rückwärtsgerichtet
Rückhaltesystem	Verstellbares 5-Punkt-Gurt
Seitenaufprallschutz	ASIP (Axkid Side Impact Protection) abnehmbar an der Türseite
Kopfstütze	Höhenverstellbar mit manuellem Verriegelungssystem
Neigung	3 verstellbare Positionen
Stützbein	An der Basis vorhanden, Bodenkontakt mit grüner und akustischer Anzeige
Materialien	Kunststoff, Textil, Polystyrol, Metall – recycelbar
Pflege des Bezugs	Maschinenwäsche bei 30°C, Schonprogramm, nicht im Trockner trocknen
Reinigung der Kunststoffteile	Mildes Reinigungsmittel und Wasser, keine Lösungsmittel
Garantie	24 Monate ab Kaufdatum
Vorsichtsmaßnahmen	Nicht auf Sitz mit aktivem Frontairbag installieren; nach jedem Unfall ersetzen

Häufig gestellte Fragen - Envirokid Axkid

Welche Größen- und Gewichtsspanne gilt für den Axkid Envirokid?

Der Axkid Envirokid ist für Kinder mit einer Größe zwischen 61 und 105 cm und einem Gewicht von bis zu 18 kg ausgelegt.

Kann ich den Envirokid auf dem Vordersitz mit aktivem Airbag installieren?

Nein, installieren Sie den Envirokid niemals auf einem Sitz mit aktivem Frontairbag. Deaktivieren Sie den Airbag gegebenenfalls gemäß den Fahrzeughinweisen.

Welches Zubehör wird zur Installation des Envirokid benötigt?

Der Envirokid-Sitz muss ausschließlich mit der Axkid Envirobase (ISOFIX-Basis) installiert werden. Verwenden Sie keine anderen Basen oder Sicherheitsgurte.

Wie installiere ich den ASIP-Seitenaufprallschutz korrekt?

Richten Sie die Pfeile des ASIP-Polsters mit denen des ASIP-Anschlusses am Sitz aus. Schieben Sie das Polster nach oben, bis es mit einem Klick einrastet. Zum Entfernen nach unten schieben.

Wie stelle ich die Höhe der Kopfstütze ein und verriegele sie?

Ziehen Sie am Gurtspannband des Gurtsystems: Die Kopfstütze fährt automatisch nach oben. Zum Verriegeln schieben Sie den Verriegelungshebel (A) nach rechts, nachdem Sie ein Klick gehört haben.

Wie stelle ich die Neigung des Sitzes ein?

Ziehen Sie den Neigungseinstellhebel (I) und schieben oder ziehen Sie den Sitz in eine der 3 festen Positionen. Lassen Sie den Hebel los, um zu verriegeln.

Was tun, wenn das Gurtsystem verdreht oder falsch positioniert ist?

Stellen Sie sicher, dass die Gurte zentriert und nicht verdreht sind, bevor Sie sie festziehen. Ziehen Sie am Verstellgurt (G), um gleichmäßig zu spannen.

Wie pflege ich den Bezug des Sitzes?

Der Bezug ist maschinenwaschbar bei 30°C im Schonwaschgang. Nicht im Trockner trocknen. Reinigen Sie die Kunststoffteile mit einem milden Reinigungsmittel.

Welche Sitzplätze sind für die Installation des Envirokid zulässig?

Nur auf Sitzplätzen mit i-Size-kompatiblem ISOFIX, rückwärtsgerichtet. Nicht auf Seitensitzen oder Rücksitzen ohne ISOFIX, auch nicht vorne bei aktivem Airbag.

Was ist im Falle eines Unfalls mit dem Sitz zu tun?

Der Sitz muss nach jedem Unfall grundsätzlich ersetzt werden, auch bei geringfügigen Unfällen, da innere Schäden die Sicherheit beeinträchtigen können.

BEDIENUNGSANLEITUNG Envirokid Axkid

Vielen Dank, dass Sie sich für AXKID ENVIROKID entschieden haben

Lesen Sie diese Bedienungsanleitung, bevor Sie AXKID ENVIROKID in Ihrem Fahrzeug installieren.

Weitere Informationen und Installationsvideos finden Sie unter www.axkid.com.

AXKID ENVIROKID ist ein Reboarder. Zugelassen für Kinder mit einer Körpergröße

zwischen 61 und 105 cm sowie einem maximalen Körpergewicht von 18 kg.

Dies ist ein i-Size-Modularsystem für Kindersicherheit. Es ist nach der UN-Regelung Nr. 129 für die Verwendung in i-Size-kompatiblen Fahrzeugsitzen zugelassen, die vom Fahrzeughersteller in der Bedienungsanleitung des Fahrzeuges angegeben werden. Wenden Sie sich im Zweifelsfall bitte entweder an den Hersteller des Modularsystems (www.axkid.com) oder an Ihren Händler.

Wichtige Informationen

Um die Sicherheit Ihres Kindes zu gewährleisten, sollten Sie folgende Punkte beachten.

• Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Ein falscher Einbau kann die Sicherheit Ihres Kindes ernsthaft beeinträchtigen. Falls Sie unsicher sind, suchen Sie sich Hilfe von einem Fachhändler, der Ihnen den korrekten Einbau demonstrieren kann.
• Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Sollten Sie diese Anleitung verloren haben, können Sie sie online unter www.axkid.com finden.
• Verwenden Sie AXKID ENVIROKID und AXKID ENVIROBASE niemals auf einem Fahrzeugsitz mit aktiviertem Frontalairbag. Wenn Sie das Modularsystem dennoch an dieser Stelle installieren möchten, muss der Airbag gemäß den Anweisungen des Fahrzeugherstellers deaktiviert werden.
• Im Falle eines Unfalls, und sei er noch so klein, sollte Ihr Kindersitz immer ersetzt werden. Er kann Schäden aufweisen, die nicht sichtbar sind und die Sicherheit Ihres Kindes gefährden. Aus diesem Grund rät Axkid vom Kauf eines gebrauchten Kindersitzes ab
• Wenn der AXKID ENVIROKID direkter Sonneneinstrahlung ausgesetzt war, vergewissern Sie sich, dass der Kindersitz nicht zu heiß ist, bevor Sie Ihr Kind hineinsetzen.
• Lassen Sie Ihr Kind niemals unbeaufsichtigt im Fahrzeug zurück.
• Vergewissern Sie sich, dass alle Gepäckstücke und lose Gegenstände in Ihrem Fahrzeug gesichert sind. Diese können bei einem Unfall zu Verletzungen der Insassen führen.
• Stellen Sie sicher, dass AXKID ENVIROKID so eingebaut wird, dass keine Teile des Modularsystems eingeklemmt werden, zum Beispiel durch Autotüren etc.
• AXKID ENVIROKID darf nur entgegen der Fahrtrichtung eingebaut werden.
• Dieser Kindersitz darf NUR zusammen mit der AXKID ENVIROBASE installiert werden.
  • Achten Sie darauf, dass der Rücken Ihres Kindes gegen den Kindersitz gedrückt wird, wenn Sie Ihr Kind mit dem Gurt anschnallen.
  • Vergewissern Sie sich immer, dass der Gurt fest an Ihrem Kind anliegt und dass das Gurtschloss vollständig geschlossen ist.
• Überprüfen Sie, dass der Gurt nicht verdreht ist.
• Stellen Sie immer sicher, dass der Stützfuß in der richtigen Position ist und Kontakt mit dem Fahrzeugboden hat. Vergewissern Sie sich außerdem, dass die Anzeige oben auf dem Stützfuß grün leuchtet und dass Sie keinen Piepton vom Stützfuß hören..
• Versuchen Sie nicht, AXKID ENVIROKID auseinanderzubauen oder zu modifizieren. Die Gewähr- und Sicherheitsleistung des AXKID ENVIROKID könnten dadurch beeinträchtigt werden.
• Benutzen Sie AXKID ENVIROKID niemals ohne den Sitztextilbezug. Der Bezug ist ein Sicherheitsmerkmal und darf nur durch einen Original-Sitztextilbezug ersetzt werden.
• Lesen Sie im Handbuch Ihres Fahrzeugs nach, welche Sitzpositionen für AXKID ENVIROBASE und AXKID ENVIROKID geeignet sind.
• Axkid empfiehlt, immer einen Sitzschutz zu verwenden, um Ihren Fahrzeugsitz von Kratzern und Schmutz zu schützen.
• Falls Sie weitere Fragen haben, wenden Sie sich bitte an Ihren Händler, bei dem Sie den Kindersitz gekauft haben, oder an [e-mail].

Inhalt

Komponenten 16

Installation im Auto 17

Anschnallen Ihres Kindes im Kindersitz 17

Erlaubte und nicht erlaubte Positionen für AXKID ENVIROKID 18

Einstellung des Sitzes 18

Pflege und Instandhaltung 19

Gewährleistung 19

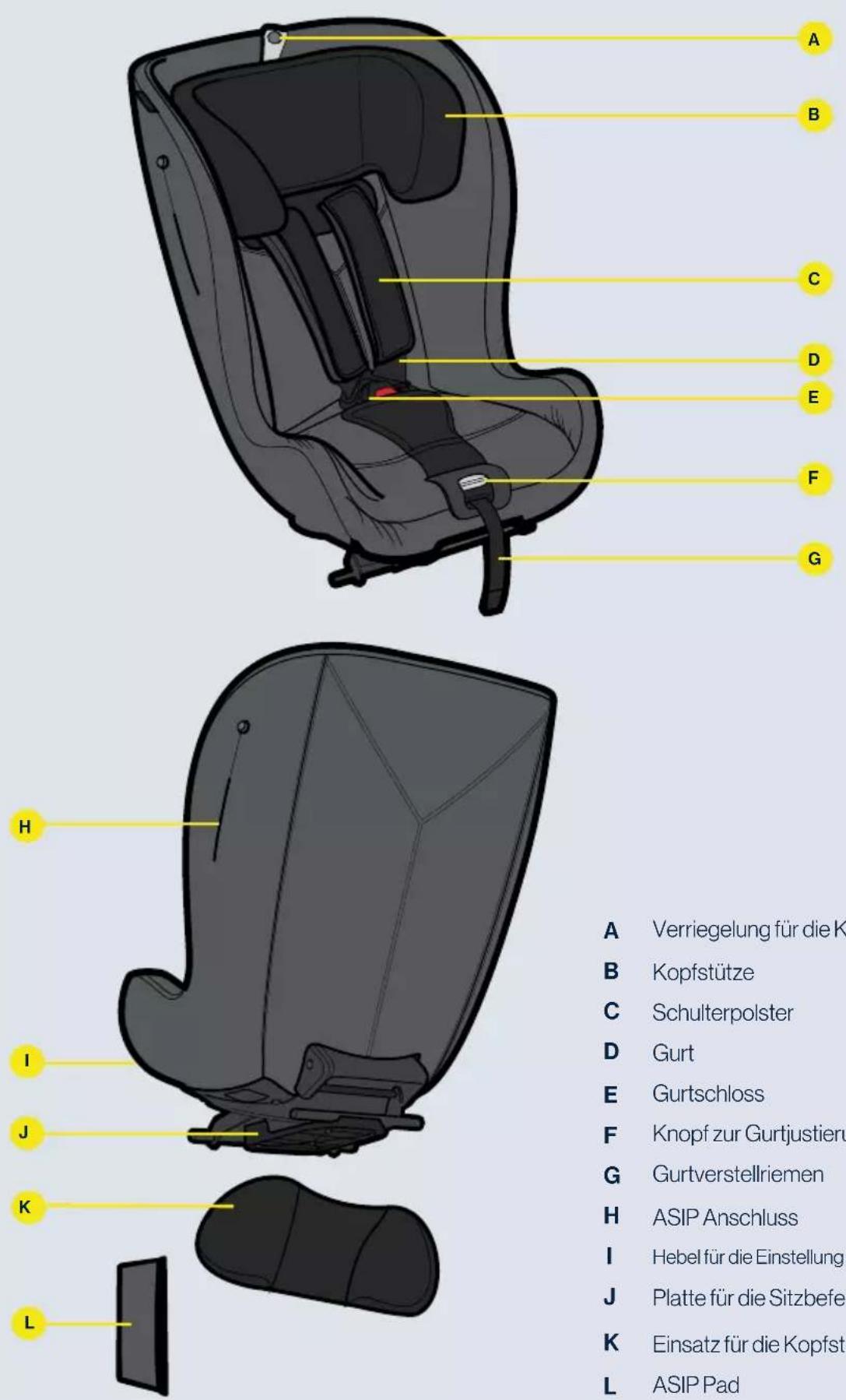

Komponenten

A Verriegelung für die Kopfstütze
B Kopfstütze
C Schulterpolster
D Gurt
E Gurtschloss
F Knopf zur Gurtjustierung
G Gurtverstellriemen
H ASIP Anschluss

Hebel für die Einstellung des Sitzwinkels

J Platte für die Sitzbefestigung

K Einsatz für die Kopfstütze

L ASIP Pad

Installation im Auto

DE

Installation der Base

AXKID ENVIROKID darf AUSSCHLIESSLICH zusammen mit AXKID ENVIROBASE installiert werden. Informationen zum Einbau der Base

finden Sie in der Bedienungsanleitung für AXKID ENVIROBASE.

1 Installation des AXKID ENVIROKID auf der Base

Ziehen Sie den Sitzfreigabegriff, bis er in seiner ausgefahrenen Position einrastet. Stellen Sie den AXKID ENVIROKID auf die AXKID ENVIROBASE und drücken Sie den Sitz nach unten in die AXKID ENVIROBASE, bis der Sitzfreigabegriff in der verriegelten Position einrastet und die Sitzbefestigungsanzeige grün leuchtet. Die Befestigungshaken der Base sollten nun sowohl vorne als auch hinten am AXKID ENVIROKID befestigt sein.

2 Vergewissern Sie sich, dass der AXKID ENVIROKID nicht mit einem benachbarten Fahrzeugsitz in Berührung kommt. Stellen Sie außerdem sicher, dass der Stützfuß fest am Boden verankert ist und der Summer für die Installation des Stützfußes keine Geräusche mehr von sich gibt.

3 AXKID ENVIROKID ist mit einem Seitenaufprallschutzsystem, ASIP (Axkid Side Impact Protection), ausgestattet. Um das ASIP zu installieren, bringen Sie den Anschluss für den Seitenaufprallschutz (H) am Kindersitz an, der sich am nächsten zur Fahrzeugtür befindet. Überprüfen Sie, dass die beiden dreieckigen Pfeile auf dem Seitenaufprallschutz (L) in die gleiche Richtung zeigen wie der dreieckige Pfeil auf dem Anschlussstück des Seitenaufprallschutzes (H). Legen Sie die obere der beiden ovalen Öffnungen an der Unterseite des Seitenaufprallschutzes (L) über den Anschluss des Seitenaufprallschutzes (H). Drücken Sie das Seitenaufprallschutzkissen (L) gegen die Seite des AXKID ENVIROKID und schieben Sie es nach oben auf den Anschluss des Seitenaufprallschutzes (H). Sie spüren ein leichtes Klicken, wenn das Seitenaufprallschutzpolster einrastet. Zum Entfernen:

Drücken Sie das Seitenaufprallschutzpolster nach unten und entfernen Sie es WICHTIG: AXKID ENVIROKID darf AUSSCHLIESSLICH zusammen mit AXKID ENVIROBASE installiert werden. Verwenden Sie keine andere Base oder Gurtbefestigung im Fahrzeug. Andernfalls besteht die Gefahr, dass der Kindersitz nicht richtig befestigt wird. Dies kann zu ernsthaften Verletzungen führen.

Anschnallen Ihres Kindes im Kindersitz

Installation der Base

4 Drücken Sie den Knopf zur Gurtjustierung (F) und ziehen Sie gleichzeitig an beiden Schultergurten (nicht an den Schulterpolstern), um den Gurt (D) vollständig zu lösen.

5 Drücken Sie den roten Gurtfreigabeknopf auf der Gurtschnalle (E) und lösen Sie den Gurt.

6 Setzen Sie Ihr Kind in den Kindersitz. Legen Sie die Arme Ihres Kindes zwischen die Schultergurte, so dass die Gurte über Brust und Bauch hängen.

7 Ziehen Sie die Schultergurte zusammen und setzen Sie die Gurtzungen in das Gurtschloss ein.

8 Ziehen Sie am Gurtverstellriemen (G). Es ist wichtig, dass Sie die Schultergurte stets gerade und mittig ziehen, wenn Sie den Gurtverstellriemen festziehen. Dadurch werden die Schultergurte gestrafft und die Kopfstütze (B) gleitet automatisch auf die richtige Höhe herunter.

Verriegelbare Kopfstütze

9 Die Kopfstütze Ihres AXKID ENVIROKID ist mit einer Kopfstützenbremse ausgestattet. Diese kann verwendet werden, wenn Sie die Kopfstütze in einer fixen Position halten möchten. Um die Kopfstützenbremse zu aktivieren, ziehen Sie den Gurtverstellriemen, bis die Kopfstütze die gewünschte Höhe erreicht hat. Sie hören ein leises "Klick"-Geräusch, wenn die Kopfstütze einrastet. Vergewissern Sie sich, dass die Kopfstütze nicht weiter nach unten gezogen werden kann, und aktivieren Sie die Kopfstützenbremse, indem Sie den Kopfstützenverriegelungshebel (A) nach rechts schieben.

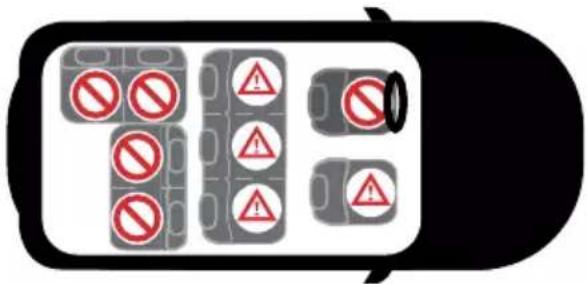

Erlaubte und nicht erlaubte Positionen für AXKID ENVIROKID

AXKID ENVIROKID kann ausschließlich in Verbindung mit der AXKID ENVIROBASE benutzt werden, die nur mit ISOFIX rückwärtsgerichtet eingebaut werden kann. AXKID ENVIROKID ist für die Verwendung in allen von der i-Size zugelassenen Sitzpositionen zugelassen, kann aber auch in anderen, nicht von der i-Size zugelassenen ISOFIX-Sitzpositionen verwendet werden. Schauen Sie in der Betriebsanleitung Ihres Fahrzeugs nach, um geeignete Sitzpositionen zu finden, oder sehen Sie in der Fahrzeugliste auf www.axkid.com nach.

Beifahrersitz mit ISOFIX (kein aktiver Airbag) JA/NEIN*
Beifahrersitz mit ISOFIX (aktiver Airbag) NEIN
Vorwärtsgerichteter Fahrzeugsitz mit ISOFIX JA
Zur Seite und rückwärtsgerichtete Fahrzeugsitze mit ISOFIX	NEIN
Fahrzeugsitz ohne ISOFIX NEIN

WICHTIG: Wenn Sie Ihren Axkid Kindersitz an einer Stelle installieren möchten, an dem ein Front-Airbag eingebaut ist, muss der Airbag gemäß den Anweisungen des Fahrzeugherstellers deaktiviert werden. Beachten Sie, dass der Airbag bei einigen Fahrzeugen nur von einer autorisierten Fachwerkstatt ausgeschaltet werden kann.

* Die spanische Straßenverkehrsordnung verbietet das Führen eines Fahrzeuges mit Kindern, die kleiner oder gleich 135 cm groß sind und sich auf dem Beifahrersitz befinden, ausnahmslos (Artikel 117).

Installieren Sie niemals ein Kinderrückhaltesystem auf einem Fahrzeugsitz mit aktiviertem Airbag.

Einstellung des Sitzes

Der Sitzwinkel kann in drei verschiedenen Positionen eingestellt werden. Diese Einstellung können Sie vornehmen, sowohl bevor Sie Ihr Kind in den Kindersitz setzen als auch während Ihr Kind im Sitz sitzt..

So stellen Sie den Sitzwinkel ein:

• Ziehen Sie den Hebel für die Einstellung des Sitzwinkels (I) und schieben oder ziehen Sie den Sitz in die gewünschte Sitzposition.
• Lassen Sie den Hebel für die Neigungsverstellung (I) los. Der Sitz rastet dann in einer der drei möglichen Positionen ein.

Bringen Sie bei Bedarf den Einsatz für die Kopfstütze (K) an. Wir empfehlen die Verwendung des Einsatzes, wenn Ihr Kind jünger als etwa 18 Monate ist, um den Kindersitz bestmöglich an die Maße Ihres Kindes anpassen.

Pflege und Instandhaltung

• Der Sitzbezug kann abgenommen und in der Waschmaschine bei 30° C im Schonwaschgang gewaschen werden. Geben Sie den Bezug nicht in den Trockner, da dies den Bezug beschädigen und die Polsterung vom Stoff lösen kann. Unter www.axkid.com finden Sie Videos, in denen erklärt wird, wie man den Bezug abnimmt und wiederaufzieht.
• Alle Kunststoffteile des AXKID ENVIROKID können mit einem milden Reinigungsmittel und Wasser gereinigt werden. Verwenden Sie keine aggressiven Chemikalien, die Lösungsmittel usw. enthalten, da dies den Kunststoff beschädigen und die Sicherheit des Kindersitzes beeinträchtigen kann.
• Alle für AXKID ENVIROKID verwendeten Materialien sind recycelbar und sollten entsprechend der lokalen Gesetzgebung recycelt werden. Wenden Sie sich an Ihr örtliches Recyclingzentrum, um Ratschläge für das Recycling dieses Produkts zu erhalten.
• Nehmen Sie nur diejenigen Änderungen am AXKID ENVIROKID vor, die in dieser Anleitung beschrieben sind. Befolgen Sie die Anweisungen in dieser Anleitung genau. Eventuelle Reparaturen müssen vom Hersteller oder seinem Vertreter durchgeführt werden.
• Wenn der Sitzbezug ausgetauscht werden muss, dürfen nur Originalprodukte von Axkid verwendet werden. Werden andere Produkte verwendet, kann das Sicherheitssystem des AXKID ENVIROKID beeinträchtigt werden. Dies kann im Falle eines Unfalls zu schweren Verletzungen führen.

Recycling Ihres Kindersitzes

Axkid empfiehlt dringend das Recycling von alten Kindersitzen. Bevor Sie den Sitz bei Ihrem örtlichen Recyclingzentrum abgeben, sollten Sie die Gurtbänder vom Sitz abschneiden, den Textilbezug abnehmen, so viele Styroporteile wie möglich entfernen und Metall- und Kunststoffteile nach Möglichkeit trennen. Der Hauptteil des Sitzes sollte mit einem Marker als unsicher oder abgelaufen gekennzeichnet werden, um andere davon abzuhalten, ihn wieder zu verwenden. Bitte informieren Sie sich in den Richtlinien Ihrer Gemeinde über die Recyclingvorschriften für die verschiedenen Materialien.

Gewährleistung

Für AXKID ENVIROKID gilt die 24-monatige Gewährleistung ab Kaufdatum. Bewahren Sie den Kaufbeleg auf und legen Sie diesen im Gewährleistungsfall am Kaufort vor.

Die Gewährleistung gilt nicht für:

• Normalen Verschleiß.
• Beschädigungen, die durch fehlerhafte Verwendungen, Nachlässigkeit oder Unfälle verursacht wurden.
  • Nach Reparaturen durch Dritte.
• Sämtliche verwendeten Materialien weisen eine sehr hohe UV-Beständigkeit auf. UV-Licht ist jedoch sehr aggressiv und führt zum Ausbleichen des Sitzbezuges. Dies ist eine Form des normalen Verschleißes und fällt somit nicht unter unsere Gewährleistung.
