Envirokid - Fotelik samochodowy Axkid - Bezpłatna instrukcja obsługi

Typ produktu	Fotelik samochodowy tyłem do kierunku jazdy
Marka	Axkid
Model	Envirokid
Homologacja	i-Size (ECE R129)
Zastosowanie	Dzieci o wzroście 61-105 cm i wadze do 18 kg
Montaż	Obowiązkowo z Axkid Envirobase (ISOFIX)
Kierunek montażu	Tylko tyłem do kierunku jazdy
System przytrzymujący	Regulowane pasy 5-punktowe
Ochrona boczna	ASIP (Axkid Side Impact Protection) zdejmowany od strony drzwi
Zagłówek	Regulowany na wysokość z ręcznym systemem blokady
Pochylenie	3 regulowane pozycje
Noga podporowa	Obecna w podstawie, kontakt z podłożem z zielonym wskaźnikiem i sygnałem dźwiękowym
Materiały	Plastik, tkanina, styropian, metal — nadające się do recyklingu
Konserwacja pokrowca	Prać w pralce w 30°C, program delikatny, nie suszyć w suszarce bębnowej
Czyszczenie części plastikowych	Delikatny detergent i woda, bez rozpuszczalników
Gwarancja	24 miesiące od daty zakupu
Środki ostrożności	Nie montować na siedzeniu z aktywną przednią poduszką powietrzną; wymienić po każdym wypadku

Często zadawane pytania - Envirokid Axkid

Jaki jest zakres wzrostu i wagi dla Axkid Envirokid?

Axkid Envirokid jest przeznaczony dla dzieci o wzroście 61-105 cm i wadze do 18 kg.

Czy mogę zamontować Envirokid z przodu przy aktywnej poduszce powietrznej?

Nie, nigdy nie montuj Envirokid na siedzeniu z aktywną przednią poduszką powietrzną. W razie potrzeby wyłącz poduszkę zgodnie z instrukcją pojazdu.

Jakie akcesoria są potrzebne do montażu Envirokid?

Fotelik Envirokid musi być montowany wyłącznie z Axkid Envirobase (podstawa ISOFIX). Nie używaj innych podstaw ani pasów bezpieczeństwa.

Jak prawidłowo zamontować boczną ochronę ASIP?

Wyrównaj strzałki na poduszce ASIP ze strzałkami na złączu ASIP w foteliku. Wepchnij poduszkę do góry aż do kliknięcia blokady. Aby zdjąć, pchnij w dół.

Jak wyregulować wysokość zagłówka i go zablokować?

Pociągnij za pasek napinania uprzęży: zagłówek podniesie się automatycznie. Aby go zablokować, przesuń dźwignię blokady (A) w prawo po usłyszeniu kliknięcia.

Jak wyregulować pochylenie fotelika?

Pociągnij dźwignię regulacji pochylenia (I) i przesuń fotelik do jednej z 3 stałych pozycji. Zwolnij dźwignię, aby zablokować.

Co zrobić, jeśli uprząż jest skręcona lub źle ułożona?

Upewnij się, że pasy uprzęży są wyśrodkowane i nieskręcone przed zaciśnięciem. Pociągnij za pasek regulacji (G), aby równomiernie napiąć.

Jak dbać o pokrowiec fotelika?

Pokrowiec można prać w pralce w 30°C na programie delikatnym. Nie używać suszarki bębnowej. Czyść części plastikowe delikatnym detergentem.

Jakie są dozwolone pozycje montażu Envirokid?

Tylko na miejscach siedzących z ISOFIX zgodnymi z i-Size, tyłem do kierunku jazdy. Nie na siedzeniach bocznych lub tylnych bez ISOFIX, ani z przodu, jeśli aktywna poduszka powietrzna.

Co zrobić w przypadku wypadku z fotelikiem?

Fotelik należy systematycznie wymieniać po każdym wypadku, nawet niegroźnym, ponieważ wewnętrzne uszkodzenia mogą zagrozić bezpieczeństwu.

INSTRUKCJA OBSŁUGI Envirokid Axkid

Dziękujemy za wybranie AXKID ENVIROKID

Przeczytaj tę instrukcję obsługi przed zainstalowaniem fotelika samochodowego AXKID ENVIROKID w pojeździe. Aby uzyskać więcej informacji i obejrzeć filmy instalacyjne, odwiedź stronę www.axkid.com.

AXKID ENVIROKID to fotelik samochodowy skierowany tyłem do kierunku jazdy przeznaczony dla dzieci o wzroście 61-105cm o maksymalnej wadze 18 kg.

Jest to modularne urządzenie przytrzymujące zgodne z i-Size. Jest homologowany zgodnie z regulaminem ONZ nr 129, do stosowania na siedzeniach w pojazdów zgodnych z i-Size, wskazanych przez producentów pojazdów w instrukcji obsługi pojazdu. W razie wątpliwości należy skonsultować się z producentem fotelika dla dzieci (www.axkid.com) lub sprzedawcą detalicznym.

Ważne informacje

Aby zmaksymalizować bezpieczeństwo dziecka, ważne jest, aby pamiętać o następujących kwestiach:

• Zawsze postępuj zgodnie z instrukcjami w tym podręczniku. Nieprawidłowa instalacja może poważnie wpłynąć na bezpieczeństwo Twojego dziecka. W razie wątpliwości skontaktuj się ze sprzedawcą, który może zademonstrować prawidłową instalację.
• Zachowaj tę instrukcję obsługi do wykorzystania w przyszłości. Jeśli instrukcja zostanie zgubiona, możesz ją znaleźć online pod adresem www.axkid.com
• Nie stosować leków AXKID ENVIROKID i AXKID ENVIROBASE w miejscach, w których zamontowana jest aktywna przednia poduszka powietrzna. Jeśli nadal chcesz zainstalować fotelik samochodowy AXKID ENVIROKID w tym miejscu, poduszka powietrzna musi być wyłączona zgodnie z instrukcjami producenta pojazdu.
• Jeśli miałeś wypadek lub kolizję, bez względu na to, jak mały, fotelik samochodowy powinien być zawsze wymieniany. Może mieć uszkodzenia, które nie są widoczne i mogą poważnie wpłynąć na bezpieczeństwo Twojego dziecka. Z tego powodu Axkid nie zaleca zakupu używanych fotelików samochodowych.
• Jeśli AXKID ENVIROKID został wystawiony na bezpośrednie działanie promieni słonecznych, upewnij się, że fotelik samochodowy nie jest zbyt gorący przed zainstalowaniem dziecka.

- Nigdy nie zostawiaj dziecka bez opieki w pojeździe.

- Upewnij się, że bagaż lub luźne przedmioty są zabezpieczone w pojeździe, ponieważ mogą one spowodować obrażenia pasażerów w razie wypadku.

- Upewnij się, że AXKID ENVIROKID jest zainstalowany w taki sposób, aby żadne części nie zostały zablokowane przez ruchome siedzenia, drzwi samochodu itp.

- AXKID ENVIROKID może być instalowany tylko tyłem do kierunku jazdy.

- Ten fotelik samochodowy może być instalowany TYLKO razem z AXKID ENVIROBASE.

• Upewnij się, że plecy dziecka są przyciśnięte do fotelika samochodowego podczas zapinania dziecka uprzężą.

- Zawsze upewnij się, że uprząż jest mocno napięta na dziecku, a klamra jest zapięta. Nie powinieneś być w stanie uszczypnąć pasków uprzęży.

- Upewnij się, że uprząż nie jest skręcona.

• Zawsze upewnij się, że noga podporowa znajduje się we właściwej pozycji i ma kontakt z podłogą pojazdu. Sprawdź, czy wskaźnik na górze nogi podporowej jest zielony i czy nie słyszysz żadnego sygnału dźwiękowego ze stopy nogi podporowej.

- Nie należy podejmować prób demontażu ani modyfikacji jakiejkolwiek części AXKID ENVIROKID. W takim przypadku może to mieć wpływ na gwarancję i bezpieczeństwo AXKID ENVIROKID.

- Nigdy nie używaj AXKID ENVIROKID bez tapicerki. Jest to element odpowiedzialny za bezpieczeństwo i może być zastąpiony tylko oryginalną tapicerką.

- Przeczytaj instrukcję obsługi pojazdu, aby dowiedzieć się, które miejsca w aucie są odpowiednie dla AXKID ENVIROBASE i AXKID ENVIROKID.

• Axkid zaleca, aby zawsze używać ochrony siedzenia, aby chronić fotelik pojazdu przed zadrapaniami i zabrudzeniami.

• W razie jakichkolwiek wątpliwości skontaktuj się ze sprzedawcą, u którego zakupiono bazę i kompatybilny fotelik samochodowy lub skontaktuj się z [e-mail].

Spis treści

Części 34

Instalacja w samochodzie 35

Zapinanie dziecka w foteliku 35

Dozwolone i niedozwolone pozycje AXKID ENVIROKID 36

Regulacja fotelika 36

Pielęgnacja i konserwacja 37

Gwarancja 37

PL

Części

A DŻWIGNIA BLOKADY ZAGŁÓWKA
B ZAGŁÓWEK
C OCHRANIACZE NA RAMIONA
D UPRZAZ
E KLAMRA UPRZEŻY
F PRZYCISK REGULACJI UPRZEŻY
G PASEK REGULACJI UPRZEŻY
H ŁĄCZNIK ASIP
I UCHWYT REGULACJI ODCHYLENIA
J UCHWYT MOCOWANIA SIEDZISKA
K WKŁADKA ZAGŁÓWKA
L ASIP

Instalacja w samochodzie

Montaż bazy

AXKID ENVIROKID może być zainstalowany TYLKO razem z AXKID ENVIROBASE. Sposób instalacji bazy znajduje się w instrukcji obsługi AXKID ENVIROBASE.

Instalacja AXKID ENVIROKID na bazie

Pociągnij uchwyt zwalniający siedzisko, aż zablokuje się w pozycji wysuniętej. Umieść fotelik samochodowy w pozycji na górze AXKID ENVIROBASE i wepchnij fotelik samochodowy w dół do AXKID ENVIROBASE, aż uchwyt zwalniający siedzisko zatrzaśnie się w pozycji zablokowanej, a wskaźnik mocowania fotela zmieni kolor na zielony. Haki mocujące na bazie powinny być teraz przymocowane do fotelika samochodowego zarówno z przodu, jak iz tyłu.
2 Upewnij się, że AXKID ENVIROKID nie styka się z żadnym siedzeniem pojazdu i że noga podporowa jest mocno dociśnięta do podłogi oraz że brzęczyk instalacyjny nogi podporowej przestał brzęczeń.
3 AXKID ENVIROKID jest wyposażony w system ochrony przed uderzeniami bocznymi, ASIP (Axkid Side Impact Protection). Aby zainstalować ASIP, umieść go w łączniku (H) znajdującym się najbliżej drzwi samochodu). Upewnij się, że dwie trójkątne strzałki na ASIP (L) wskazują w tym samym kierunku, co trójkątna strzałka na złączu (H). Umieść górną część dwóch owalnych otworów na spodzie ASIP (L) nad złączem j (H). Przycisnij ASIP (L) do boku fotelika samochodowego i przesuń go w górę złącza (H). Poczujesz lekkie kliknięcie, gd y ASIP zablokuje się na miejscu. Aby usunąć: popchnij ASIP w dół i usuń.

WAŻNE:

AXKID ENVIROKID może być zainstalowany TYLKO razem z AXKID ENVIROBASE. Nie używaj żadnych innych baz ISOFIX ani pasów bezpieczeństwa pojazdu. Może to prowadzić do nieprawidłowego zamocowania fotelika samochodowego, co może prowadzić do poważnych obrażeń.

Zapinanie dziecka w AXKID ENVIROKID

Instalacja bazy

4 Naciśnij przycisk regulacji uprzęży (F) i pociągnij oba paski na ramiona jednocześnie (nie naramienniki), aby całkowicie poluzować uprząż (D).
5 Naciśnij czerwony przycisk zwalniania uprzęży na klamrze pasa (E) i zwolnij uprząż.
6 Umieść dziecko w foteliku samochodowym. Umieść uprząż na ramionach dzieckai, aby paski zwisały nad klatką piersiową i brzuchem.
7 Połącz języki zapięcia uprzęży i wepnij w klamrę w kroku.
8 Pociągnij pasek regulacji uprzęży (G). Waźne jest, aby zawsze ciągnąć uprząż prosto i centralnie podczas dociągania paska regulacyjnego. Spowoduje to dociągnięcie uprzęży, a zagłówek (B) automatycznie zsunie się na odpowiednią wysokość.

Blokada zagłówka

9 Zagłówek w AXKID ENVIROKID jest wyposażony w blokadę regulacji. Można go użyć, jeśli chcesz utrzymać zagłówek w ustalonej pozycji. Aby aktywować system automatycznej regulacji zagłówka, pociągnij pasek regulacji uprzęży, aż zagłówek znajdzie się na żądanej wysokości, usłyszysz słaby dźwięk "kliknięcia" z zagłówka, gdy zablokuje się w pozycji. Sprawdź, czy zagłówka nie można dalej ściągnąć w dół i aktywuj hamulec zagłówka, przesuwając dźwignię blokady zagłówka (A) w prawo.

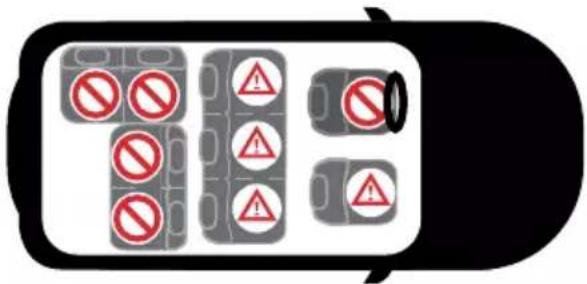

Dozwolone i niedozwolone pozycjonowanie AXKID ENVIROKID

AXKID ENVIROKID może być używany tylko razem z AXKID ENVIROBASE, która może być zainstalowana tyłem do kierunku jazdy za pomocą ISOFIX. Jest zatwierdzony do użytku we wszystkich miejscach siedzących zgodnych z i-Size, ale może również pasować do innych miejsc siedzących ISOFIX bez i-Size. Sprawdź instrukcję obsługi pojazdu aby znaleźć odpowiednie miejsca siedzące lub sprawdź listę pojazdów na www.axkid.com.

Przedni fotel pasażera z ISOFIX (bez aktywnej poduszki powietrznej)	TAK/NIE*
Przedni fotel pasażera z ISOFIX (aktywna poduszka powietrzna)	NIE
Tylne siedzenie pasażera z ISOFIX TAK
Siedzenia skierowane bokuem i tyłem z ISOFIX NIE
Siedzenia bez ISOFIX NIE

WAŻNE: Jeśli chcesz zainstalować fotelik samochodowy Axkid w miejscu, w którym zamontowana jest przednia poduszka powietrzna, poduszka powietrzna musi zostać odłączona zgodnie z instrukcją producenta pojazdu. Należy pamiętać, że niektóre pojazdy wymagają autoryzowanego centrum serwisowego do odłączenia poduszki powietrznej.

* Ogólna regulacja ruchu drogowego w Hiszpanii w art. 117 ustanawia zakaz prowadzenia pojazdu z dziećmi o wzroście równym lub mniejszym niż 135 centymetrów umieszczonymi na przednich siedzeniach pojazdu, bez wyjątków.

Nigdy nie instaluj urządzenia przytrzymującego dla dzieci na siedzeniu pasażera, na którym zamontowana jest aktywna poduszka powietrzna.

Regulacja fotelika

Kąt siedzenia można regulować w trzech różnych pozycjach. Można to zrobić zarówno przed posadzeniem dziecka, jak i z dzieckiem w foteliku.

Aby wyregulować kąt siedzenia:

• Pociągnij dźwignię regulacji odchylenia (I) i popchnij lub pociągnij siedzenie do zamierzonej pozycji siedzenia.
• Zwolnij dźwignię regulacji pochylenia (I), a siedzenie zablokuje się w jednej z trzech stałych pozycji.

W razie potrzeby dodaj wkładkę zagłówka (K). Zalecamy używanie wkładki, jeśli Twoje dziecko ma mniej niż około 18 miesięcy, aby zapewnić odpowiednie dopasowanie.

Pielęgnacja i konserwacja

Pokrowiec siedziska można zdjąć i prać w pralce w temperaturze 30°C w programie "Delikatny". Nie wkładaj tapicerki do suszarki, ponieważ może to ją uszkodzić, a wyściołka może oddzielić się od tkaniny. Odwiedź stronę www.axkid.com, aby znaleźć filmy wyjaśniające, jak zdjąć i zamocować tapicerkę.
- Plastikowe części AXKID ENVIROKID można czyścić łagodnym detergentem i wodą. Nie używaj agresywnych chemikaliów zawierających rozpuszczalniki itp., Ponieważ może to spowodować uszkodzenie plastiku i zagrozić bezpieczeństwu fotelika samochodowego.
- Materiały użyte w AXKID ENVIROKID nadają się do recyklingu i powinny być poddawane recyklingowi zgodnie z lokalnymi przepisami. Zapytaj lokalne centrum recyklingu o poradę podczas recyklingu tego produktu.
- Nie należy wprowadzać żadnych modyfikacji ani zmian w AXKID ENVIROKID innych niż opisane w niniejszej instrukcji obsługi. Postępuj zgodnie z instrukcjami zawartymi w tym podręczniku. Wszelkie naprawy muszą być przeprowadzane przez producenta lub autoryzowany serwis dystrybutora.
- Jeśli tapicerka fotelika wymaga wymiany, upewnij się, że używane są tylko oryginalne produkty Axkid. Jeśli używane są inne produkty, system bezpieczeństwa AXKID ENVIROKID może być zagrożony i może prowadzić do poważnych obrażeń w razie wypadku.

Recykling fotelika samochodowego

Axkid zdecydowanie zaleca recykling starych fotelików samochodowych. Przed pozostawieniem fotelika w lokalnej stacji recyklingu odetnij paski uprzęży od siedzenia, zdejmij tekstylną pokrywę, usuń jak najwięcej części styropianowych, jeśli to możliwe, oddziel części metalowe i plastikowe, jeśli to możliwe. Główna część siedzenia powinna być oznaczona jako niebezpieczna lub wygasła (użyj znacznika), aby zniechęcić kogokołwiek do ponownego użycia. Zapoznaj się z lokalnymi wytycznymi miejskimi dotyczącymi instrukcji recyklingu różnych materiałów..

Gwarancja

AXKID ENVIROKID jest objęty 24-miesięczną gwarancją od daty zakupu. Upewnij się, że zachowałeś paragon i przynieś go do miejsca zakupu, jeśli masz jakiekolwiek problemy z gwarancją.

Gwarancja nie obejmuje:

• Normalne zużycie.
• Uszkodzenia spowodowane nieprawidłowym użytkowaniem, zaniedbaniem lub wypadkiem.
• Jeśli naprawy zostały przeprowadzone przez stronę trzecią.
• Wszystkie użyte materiały mają bardzo wysoką odporność na promieniowanie UV. Jednak światło UV jest bardzo agresywne i ostatecznie doprowadzi do blaknięcia pokrowca siedzenia. Nie jest to objęte naszą gwarancją, ponieważ jest uważane za normalne zużycie.
