Beaster 180e - Högtryckstvätt EHEIM - Gratis bruksanvisning och manual

Märke	EHEIM
Modell	Beaster 180e
Produkttyp	Elektrisk högtryckstvätt
Användning	Icke professionell utomhusrengöring
Elanslutning	230 V ~ 50 Hz
Maximalt inloppsvattentryck	1 MPa
Minsta vattenflöde	15 L/min
Maximal inloppsvattentemperatur	40 °C
Motorskydd	Överbelastningsskydd
Säkerhetsanordningar	Automatisk avstängning (T.S.), avledningsventil, säkerhetsavstängning på pistol
Dubbelisolering	Ja, enligt symbol (om inkluderad)
Ingående tillbehör	Högtryckslans, pistol, högtrycksslang
Rengöringsmedelsinsugning	Ja, via pistolen
Vikt (uppskattad)	15 kg
Underhåll	Rengör vatteninloppsfiltret, avlufta pumpen, rengör munstycket med en nål
Garanti	Tillverkningsfel enligt gällande normer (utesluter normal förslitning och professionell användning)
Reservdelar	Använd endast originaldelar från EHEIM
Avfallshantering	Kasta inte med hushållsavfall – följ WEEE-direktivet 2012/19/EU

Vanliga frågor - Beaster 180e EHEIM

Hur startar jag EHEIM Beaster 180e högtryckstvätten efter en lång paus?

Före första användning eller efter en lång paus är det nödvändigt att avlufta pumpen. Skruva loss högtrycksslangen från apparaten, sätt på den och låt vattnet rinna utan bubblor ut ur högtrycksutloppet. Stäng sedan av och skruva tillbaka slangen.

Varför är trycket lågt eller nästan obefintligt?

Det kan bero på ett igensatt filter vid vatteninloppet, eller på luft i pumpen. Rengör filtret och avlufta apparaten enligt anvisningarna. Kontrollera också att vattenslangen inte är böjd och att flödet är tillräckligt (minst 15 L/min).

Pumpen läcker några droppar. Är det normalt?

Ja, ett lätt läckage på 10 droppar per minut anses normalt. Om läckaget är större, kontakta auktoriserad service.

Hur använder jag rengöringsmedel med denna apparat?

Använd endast rekommenderat rengöringsmedel från tillverkaren (neutralt schampo baserat på biologiskt nedbrytbara tensider). För insugning, anslut insugningsslangen och placera den andra änden i rengöringsmedelsbehållaren. Tryck sedan på pistolen i lågtrycksläge.

Vilket avstånd ska jag hålla vid rengöring av däck eller ventiler?

Håll ett minimiavstånd på 30 cm mellan munstycket och däcket/ventilen. En alltför nära stråle kan skada gummit och orsaka en farlig explosion.

Hur förvarar jag apparaten efter användning?

Koppla alltid bort apparaten, töm trycket genom att kort aktivera pistolen, och förvara den på en torr och säker plats, utom räckhåll för barn. Använd transport handtaget för att flytta den.

Kan jag använda en förlängningssladd med denna tvätt?

Ja, men den måste vara anpassad för utomhusbruk, med minsta area på 1,5 mm² för en längd på 20 m och 2,5 mm² för 20-50 m. Kontakten och uttaget måste vara vattentäta. Håll anslutningen minst 60 mm från marken.

Är denna apparat lämplig för professionellt bruk?

Nej, Beaster 180e är endast avsedd för icke professionellt bruk. Garantin täcker inte professionell eller intensiv användning.

Hur kasserar jag apparaten vid livslut?

Kasta den inte med hushållsavfallet. Lämna den till en WEEE-återvinningscentral eller till återförsäljaren vid köp av en likvärdig produkt. Symbolen med överkryssad soptunna påminner om denna skyldighet.

Vad betyder det automatiska avstängningssystemet (T.S.)?

T.S. (Automatiskt avstängningssystem) stoppar pumpen när pistolspaken släpps, för att spara energi och minska slitage. Maskinen startar automatiskt igen när du trycker på spaken. Låt inte apparaten stå i vänteläge längre än 5 minuter.

BRUKSANVISNING Beaster 180e EHEIM

• Brug händspröjtepistolens greb.

Betrieb

Se Fig. F

Topeltisolatsooniga (kui olemas):

• Lås spaken på händsprøytepistolen.
• Betjen hendelen, og maskinen starter. La

• Slipp spaken på händsprøytepistolen.

• Lås spaken på händsprøytepistolen.

Drift

Se fig. F

Bruk hoytrykksvaskeren kun när slangen er dratt helt ut.

Se fig. N

Etter bruk

T.S. Total Stop

• Apparaten kan anvandas for att tvatta ytor utomhus, nar det behovs vatten under tryck for att ta bort smuts.
• Med motsvarande tillbehör kan man använda skum, sandstråla eller tvätta med en roterande borste, som sätts på pistolen.
• Apparatens prestation och dess enkla handhavande motsvarar en INTE PROFESSIONELL användning.

> Teknisk data

(se etiketten Teknisk data)

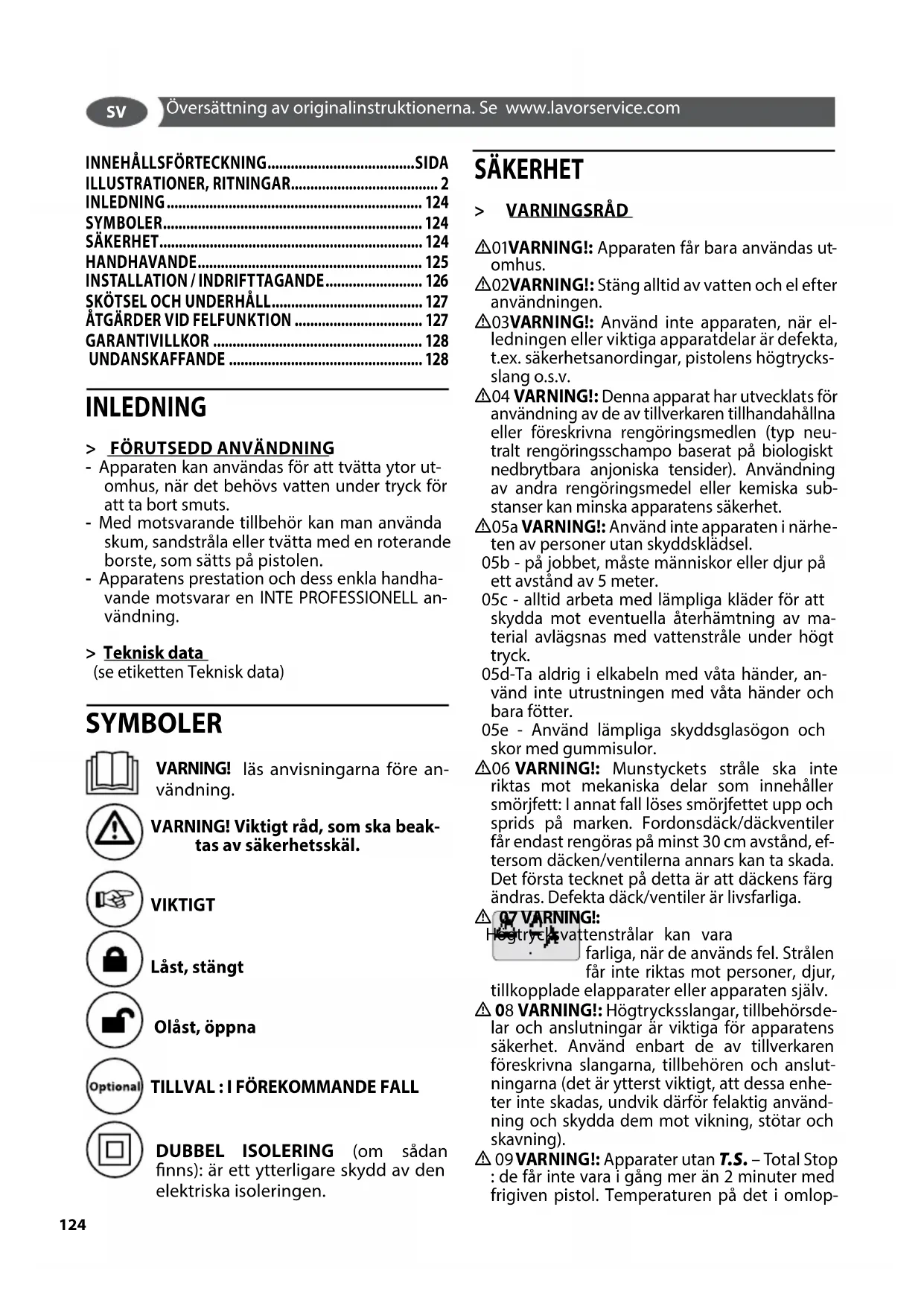

SYMBOLER

WARNING! läs anvisingarna före användning.

WARNING! Viktigt råd, som ska beaktas av sakerhetsskål.

VIKTIGT

Låst, stängt

Olåst, öppna

TILLVAL:IFOREKOMMANDEFALL

DUBBEL ISOLERING (om sādan finns): ār ett ytterligare skydd av den elektriska isoleringen.

SÄKERHET

> VARNINGSRÄD

01WARNING!: Apparaten fär bara användas utomhus.
02VARNING!: Stang alltid av vatten och el after användningen.
03VARNING!: Använd inte apparaten, nar elledningen eller viktiga apparatdelar ar defekta, t.ex. sakerhetsanordingar, pistolens högtryckslang o.s.v.
04 VARNING!: Denna apparat har utvecklats for använding av de av tillverkaren tillhandahällna eller foreskrivna rengöringsmedlen (typ neutralt rengöringsschampo baserat på biologiskt nedbrybara anjoniska tensider). Använding av andra rengöringsmedel eller kemiska substanser kan minska apparatens sakerhet.
05a VARNING!: Använd inte apparaten i narherten av personerutan skyddskländsel.

05b - pa jobbet, maste manniskor erler djur pa ett avstand av 5 meter.

05c - alltid arbeta med lampliga klader for att skydda mot eventuella aterhamtning av material avlagsnas med vattenstrale under Hogt tryck.

05d-Ta aldrig i elkabeln med vata hander, anvand inte utrustningen med vata hander och bara fotter.

05e - Använd lämpiga skyddsglasogon och skor med gummisulor.

06 VARNING!: Munstyckets strale sca inter riktas mot mekaniska delar som innehaller smorjfett: I annat fall loses smorjfettet upp och sprids pa marken. Fordsdack/dackventiler fär endast rengöras pa minst 30 cm avstand, eftersom dacken/ventilerna annars kan ta skada. Det forsta tecknet pa detta ar att dackens farg andras. Defekta dack/ventiler ar livsfarliga.

Q7 VARNING!

Hogtry vattenstralar kan vara farliga, nar de anvands fel. Stralen fär inte riktas mot personer, djur, tillkopplade elapparater eller apparaten själv.

08 VARNING!: Hogtrycksslangar, tillbehorsdalar och ansluttingar ar viktiga for apparatenssakerhet. Anvand enbart de av tillverkarenforeskrivna slangarna, tillbehoren och anslutningarna (det ar ytterst viktigt, att dessa enheter inte skadas, undvik darrfor felaktig anvanding och skydda dem mot viking, stotar och skavning).
09 VARNING!: Apparaterutan T.S.-Total Stop :de farinte vara i gang mer an 2 minutermed frigiven pistol.Temperaturen pa deti omlop

pet tillbakaforda vattnet blir avsevart hogre och tillfogar pumpen allvarliga skador.

10 VARNING!: Apparater med T.S.- Total Stop : man bor inte lata dem vara i standby langre an 5 minutes.
11 VARNING!: Koppla alltid fran apparaten helt (huvudströmbrytaren på (0)OFF), nar den lamnasutan uppsikt.
12 VARNING!: Pá varje maskin górs en slut-kontroll under driftsforhällanden, dārfor ār det normalt, att det finns nagra vattendroppar kvar i den.
13 VARNING!: Se till, att elkabeln inte skadas. Om matningskabeln verkar skadad masteenna bytas ut av tillverkaren, den tekiska servicen aller av kvalificerad personal for att undvika riskfyllda situationer.
13b VARNING!: Lyft eller dra aldrig maskinen i elkabeln.
14 VARNING!: Maskinen innehaller vatskor, som stär under tryck. Hall fast sprutpistol erdentigt for att klara av reaktnskraften. Använd bara hogtrycksdysan som levereras med maskinen.
16 VARNING!: Produktien ske inte användas av barn, personer med fysiska eller psychologiska handikap eller personer som saknar lamplig erfarenhet och kännedom omprodukten.
17 VARNING!: Barn skeinte leka medprodukten. Detta galleriven om en vuxen finns narvarande.
18 VARNING!: Starta aldrig hogtryckstvatten innan du forst rullat ut hogtrycksslangen.
19 VARNING!: Se till att hogtryckstvätten inte tippar over dà du rullar ut och in slangen.
20 VARNING!: Stäng av maskinen (off) och töm trycket i slangen innan du rullar ut ell er in slangen.
21 VARNING!: Risk for explosion. Sprayainte brandfarliga vatskor.
22 VARNING!: För att garantera sakerheten på maskinen, använd endast original reservdelar frän tillverkaren eller av tillverkaren godkända
23 VARNING!: Rikta inte strålen mot dig själv ell er andra personer for att rengöra skor ell kläder.
24 VARNING!: Vatten som runnit genom en backventil anses inte vara drickbart.
25 VARNING! Koppla frän maskinen frän elnätet innan nagot underhälls-ller rengöringsingrepp utfors.
26 VARNING!: Bristfälliga förlängningskablan kan vara farliga. Om man använder förlängningskabel skà denna vara avsedd für utomhusbruk och kontakterna ske hallas torra och inte ligga direkt på marken. Detta kan genom

foras med hjalp av kabelvinda, som ser till att uttaget ar minst 60~mm over marken.

27VARNING!: När en forlängningssladd används, maste uttag och stickkontakt vara vattentata, och kabeln maste ha de i nedanstäende tabell angivna dimensionerna.
28 VARNING! Vid använding av hogtryckstvatt kan aerosoler bildas. Inandning av aerosolpartiklar kan leda till halsoskador.
29 VARNING!: Genom använding av komplettskärmade munstycken, kan emissionen av vattniga aerosoler minskas avsevart. Om det inte ar möjigt att anvanda fullständigt skärmade munstycken börtt andningskydd av klass FFP 2 aller bättre användas (beroende på omgivningen som sca rengöras).

Sakerhetsanordninger:

VARNING!: Pistolen ar forsedd med en sakerhetsspparr. Det ar viktigt att du varje gang du avbryter apparatens anvandning aktiverarenna sakerhetsspparr, sa att ett oavsiktligt oppnandeforallhindras.
- Sakerhetsanordninger: Sprutpistol med sakerhetsspparr, motor med skydd mot elektrisk overbelastning (klass 1), pump med bypass-ventil aller stopp-anordning.
- Sakerhetsknappen på pistolen är inte till for att lasa avtryckaren under arbetet utan für att forbindra att pistolen öppnas oavsiktligt.
VARNING!: Apparaten ar utrustad med ett termiskt motorskydd. I handelse av att termosakringen har lost ut, vanta nagra minuteser ta ur stickkontakten och anslut den igen. Om felet aterkomm erer om inteprodukten startar. Lamna in apparaten pa narraste servicestalle.

VARNING!: Maskinens stabilitet ar sakerställd nar den stalls upp pa ett jämnt underlag.

HANDHAVANDE

> UTRUSTNING STANDARDUTRUSTNING

Se "särskilda handbok med anvisningar" tillhandahålls.

> MONTAGEINSTRUKTIONPÄ FÖRFRAGAN

Se "särskilda handbok med anvisiningar" tillhandahàlls.

> VATTENFÖRSRÖRJNING

Vattenanslutting

VARNING! (Simbolo): Enhet inte lamplig for att ansluta till natverket dricksvatten.

Högtrycksrengöringsmaskinen kan endast anslutas direkt till det kommunala vattenledningsnätet om det finns en vattenlåsanordning medömming som overensstämmer med gällande bestammelser. Forsäkra dig om att slangen ar Förstärkt och har en diameter på minst 13mm, 5-25 m.

VARNING!: Vatten som runnit genom en back-ventil anses inte vara drickbart.

VIKTIgT: Sug endast in filtrerat eller rent vatten. Il Vattenkranen ska garantera en vattenmatning som ar dubbelt sa hog som pumpens max. kapacitet.

Min. capacitet: 15 l/min.
Max. temperatur for inloppsvatten: 40^
- Max. tryck for inloppsvatten: 1 MPa.

Anslut hogtrycksrengöringsmaskinen sā nara vattenatets uttag som möjligt.

Fösummelse av ovannämnda forhällanden fororsakar allvarliga skador på pumpen och leder till att garantin upphör att gälla.

Försrjning frän vattenledningsnät

• Anslut en matningssslang (medfoljer inte) till maskinens slangkoppling och till vattenledningsnätet.
• Oppna kranen.
  Vattenmatning fran en öppen behällare
• Skruva ur slangkopplingen for vattenmatningen.
• Skruva fast insugsslangen med filter (medfoljer inte) till slangkopplingen på maskinen.
• Sank ned filtret i behällaren.

• Avlufta maskinen innan den används.

• Skruva ur hogtrycksslangen fran maskinens hogtryckskoppling.

• Starta maskinen och lately den gå tills inga bubblor finns i vattnet somkommen ut ur högtryckskopplingen.
• Stäng av maskinen och skruva tillbaka högtrycksslangen.

>ELFÖRSDÖRJNING

• Apparatens elansluttingar maste uppfylla nomen IEC 60364-1.
  VIKTIGT: Innan du ansluter apparaten, for sakra dig om, att uppgifterna pa typskylten stammer med elnatet och att uttaget ar sakrat med en jordfelsbrytare med en reakptionskanslighet under 0,03 A - 30ms.

• Om uttag och stickkontakt inte passar ihop, maste en elektriker byta ut uttaget mot ett annat, passande.

• Använd inte apparaten vid temperaturer under 0^ , nar den ar utrustad med en slang av PVC (H W-F).
• Man behöver inte vidta ätgärder på maskiner markta med dubbel spanning och frekvens.

26 VARNING!: Bristfälliga förlängningskablar kan vara farliga. Om man använder förlängningskabel skà denna vara avseddd für utomhusbruk och kontakterna ske hallas torra och inte ligga direkt på marken. Detta kan genomforas med hjälp av kabelvinda, som ser till att uttaget ar minst 60 mm over marken.
27 VARNING!: När en förlängningssladd används, måste uttag och stickkontakt vara vattentata, och kabeln måste ha de i nedanstænde tabell angivna dimensionerna.

	<16 A <25 A
<20 m ø 1,5	mm² - 14 AWG	ø 2,5 mm² - 12 AWG
20 m - 50 m	ø 2,5 mm² - 12 AWG	ø 4,0 mm² - 10 AWG

INSTALLATION/INDRIFTTAGANDE

Idrifttagning

se Bild A

Koppla ihop hogtrycksslangen med spolhandtaget.

• Tryck in hogtrycksslangens nippel i spohandtaget tills den hakar fast med ett hörbart „klick".

VIKTIGT: Set till att anslutningsnippeln ar ratt placerad.
Kontrollera att forbindelsen sitter sakert genom att dra i hogtrycksslangen.

se Bild B

• Stick in hogtrycksslangen ordentlich isnabbkopplingen på maskinen.

se Bild C

• Skruva fast den medfoljande kopplingen på aggregatets vattenanslutting.
• Kontrollera att forbindelsen sitter sakert genom att dra i hogtrycksslangen.
• Trå på slangen for vattentillförsel på kopplingen på vattenanslutningen.

VIKTIGT: Tilloppslangen ingar inte i leveransen.

• Anslut vattenslangen till vattenforsörjningen.
• Oppna vattenkranen welt.
• Anslut nätkontakt till vagguttag.
• Startaggregatet"I/ON".

se Bild D

• Lossa spärren på spelhandtaget.
  Aktivera avtryckaren, aggregatet startar. Lat aggregatet arbeta (max. 1 minuter), tills vattenutan luftbubblorkommen ut ur sprutpistolen.
• Slapp avtryckaren på spolhandtaget.

VIKTIGT: Slapps avtryckaren stangs aggregatet avigen. Hogtryck blir staende i systemet.

se Bild E

• Spärra avtryckaren på spelhandtaget

Drift

se Bild F

• Satt i spolröret i spolhandtaget och fixera det genom att vrida det 90^ .
• Lossa spärren på spelhandtaget.

se Bild G

-Aktivera avtryckaren, aggregatet startar.
14 VARNING!: Maskinen innehaller vatskor, som star under tryck. Hall fast sprutpistol erdentligt for att klara av reaktnskraften.
se Bild.

HÖGTRYCKSLANS
se Bild JJKL
INSUGNING AV RENGÖRINGSMEDEL
se Bild M
HOGTRYCKSSLANG

Använd endast hogtryckstvatten nar slangen ar fullständigt utrullad.

se Bild N

Avbryta driften

T.S. Total Stop (i forekommande fall)

VIKTIGT: Denna hogtryckstvatt ar utrustad med T.S. (Total Stop), som stanger av maskinen under bypass-fasen. For att starta maskinen, satter du brytaren pa "ON"; sedan trycker du pa pistolavtryckaren. T.S. startup maskinen och stanger automatiskt av den, nar avtryckaren slapps. Det ar daffor tillradligt, att sakra pistolen med anordningen pa avtryckaren varje gang maskinen stalls ifran, for att undvika att den oavsiktligt satter i gang.

• Maskinens självstarter,utan att pistol an

vänds, beror på t.ex. luftbubblor i vattnet. Vid stillestand under mer øn 5 minutes bør apparaten inte stallas ifrøn utan uppsikt. Annars ør det for apparatens skydd nödvändigt att brytaren sätts på OFF.
- Kontrollera, att hogtrycksslangens forbindelse med apparaten och pistolen ar korrekt ansluten.

SKÖTSEL OCH UNDERHÄLL

se Bild P

Maskinen behöver inte unterhällas.

25 VARNING! Koppla fran maskinen fran elnätet innan nagot unterhälls-ller rengöringsingrepp utfors.
VARNING! Spreja inte encheten med vatten och använd inte rengöringsmedel eller进展情况medel. Maskinen kan vara skadad.
- Rengör utsidan av bilen med en torr trasa.

> LAGRING

se Bild P

• Dra maskinen med hjälp av transporthandtaget.
• Forvara aggregatet med alla tillbehör i frostsäkert utrymme, forvaras öatkomligt für barn.

ATGÄRDER VID FELFUNKTION

Maskinen fungarar inte

• Kontrollera natspänningen.
• Kontrollera om det finns skador på nätkabeln. Maskinen trycksätts inte
• Avlufta maskinen: Låt pumpen gå utan hogtrycksslangen tills inga bubblor finns i vattnet somkommen ut ur hogtryckskopplingen. Sätt tillbaka hogtrycksslangen.
• Rengör filtrét i vattenkopplingen.
• Rengör filtret vid högtrycksrörets koppling (om nagot sändant rör finns).
• Kontrollera vattenmatningenmöngd.
• Kontrollera att pumpens alla matningssslangar ar tata och att inga igensattningar forekommer.

Stora trycksvängninger

• Rengör hogtrycksmunstycket. Ta bort smuts fran munstyckets hal med hjälp av en näl och rengör munstycket framifran med vatten.

Pumpen lacker

• Upp till 10 droppar i minuten ar tillatna. Vid större lückage skä du vända dig till en auktoriserad serviceverkstad.

Reservdelar

• For att garantera apparatusens sakerhet, anvand endast erkanda reservdilar som levererats eler anvisats av tillverkaren.

GARANTIVILLKOR

Alla vara maskiner har genomgatt noggranna provkörningar och tacks av en garanti mot tillverkningsfel i enlighem med gallande bestammelse. Garantin galler frän forsaljningsdatum.

Uteslutet fran garantin ar: - rorliga delar, som ar utsatta for slitage - pjas av gummidetaljer, kolborstar, filter, tillbehör och extra tillbehör. - Tillfälliga skador och skador, som fororsakats av transporter, slarv eller felaktig behandling, fel och annan an avsedd använding och installation - Garantin omfattar inte eventuellt erforderlig rengöring av fungerande delar, filter och igensatta munstycken, blockerade maskiner på grund av kalkbildning.

Maskinen areendast avsedd for en anvandning i hemmet och INTE YRKESMÄSSIGT: GARANTIN TACKER ENDAST EN PRIVAT ANVANDNING.

UNDANSKAFFANDE

Lagen forbjuder innehavare av en elektrisk aller elektronisk apparat (i enligheit med EU-direktivet 2012/19/EU rorande

undanskaffande av elektriska och elektroniska apparaturer samt nationell lagstift

ning i de EU-lander som har antagit detta direktiv) att skrota denna produit ell er dess elektriska / elektroniska tillbehor som osorderat hushallsavfall och pabjuder istallet skrotting vid avsedda insamlingsstallen. Det ar mojligt att undanskaffa produits direkt hos distributoren vid inkop aven ny produit, likvardig den som skrotas. Att lamna produits i naturen kan orsaka allvarliga skador pa miljon och manniskors halsa.

Symbolen i figuren representar soptunnan for communalt avfall och det ar strangt forbjudet att lagga apparaten i dessa behallare. Att ej afterleva foreskrifterna i direktivet 2012/19/EU och gallande forordninger i de olica EU-landerna ar straffbart med boter.

HNEKC CTP.

ФИΥΡΗ 2

ObuntyKA3AHnra. 108

CNMBOLI 108

B30NACHOCT 108

OBCLJYKBAHE 109

MOHTAX/BKJIIOUBAHE 110

TPRXH N I TEXHNUECKA NOIDbPJKKA 111

IOBEHEHNE BCJUAY HA IOBPEA 112

UCIOBNA HA IAPAHUNRA 112

U3XBbPJIaHE 112

OBUNYKA3AHNA

> YNOTPE6A NO INPEDA3HAUHNE

• AnapaTbT MoKe Ia Ce I3NoJ3Ba 3a NoUcTbaHe Ha IOBbpxHOCTn Ha OTKpITo BCEKn PbT, KOraTo e Heo6XOIMa yNtpe6aTa Ha BOHa CTpyr 3a OTCTpaHraBaHe Ha 3aMbpc8BaHe.
  C noJxOJaIaKceCoApn No 3aRbKa MoarTa Da Ce n3 -BbPWBaT NeHOCTpyHNO, NcBKOCTpyHNO NOUcTBaHe I NOuNCTBaHe C BbPTraIa Ce YeTKa, KOrTO Ce CBbp3Ba KbM PbKOXBaTKaTa.
  -XapaKTePncTnKnte nIecHata ynoTpe6a npabrt ana -pata noxodz3a HEPPODECNOHAJIHA YNOTPE6A.

TexHmYeckenDaHHN

(BnK eTnKeTa TexHnueckn DaHHN)

CIMBOJN

BHIMAHNE: npooyete yka3aHnraTa npeyn ynoTpe6a.

BHUMAHNE! O6bpHeTe BHUMaHne Ha 6e30naCHOCTTa.

BAKHO
