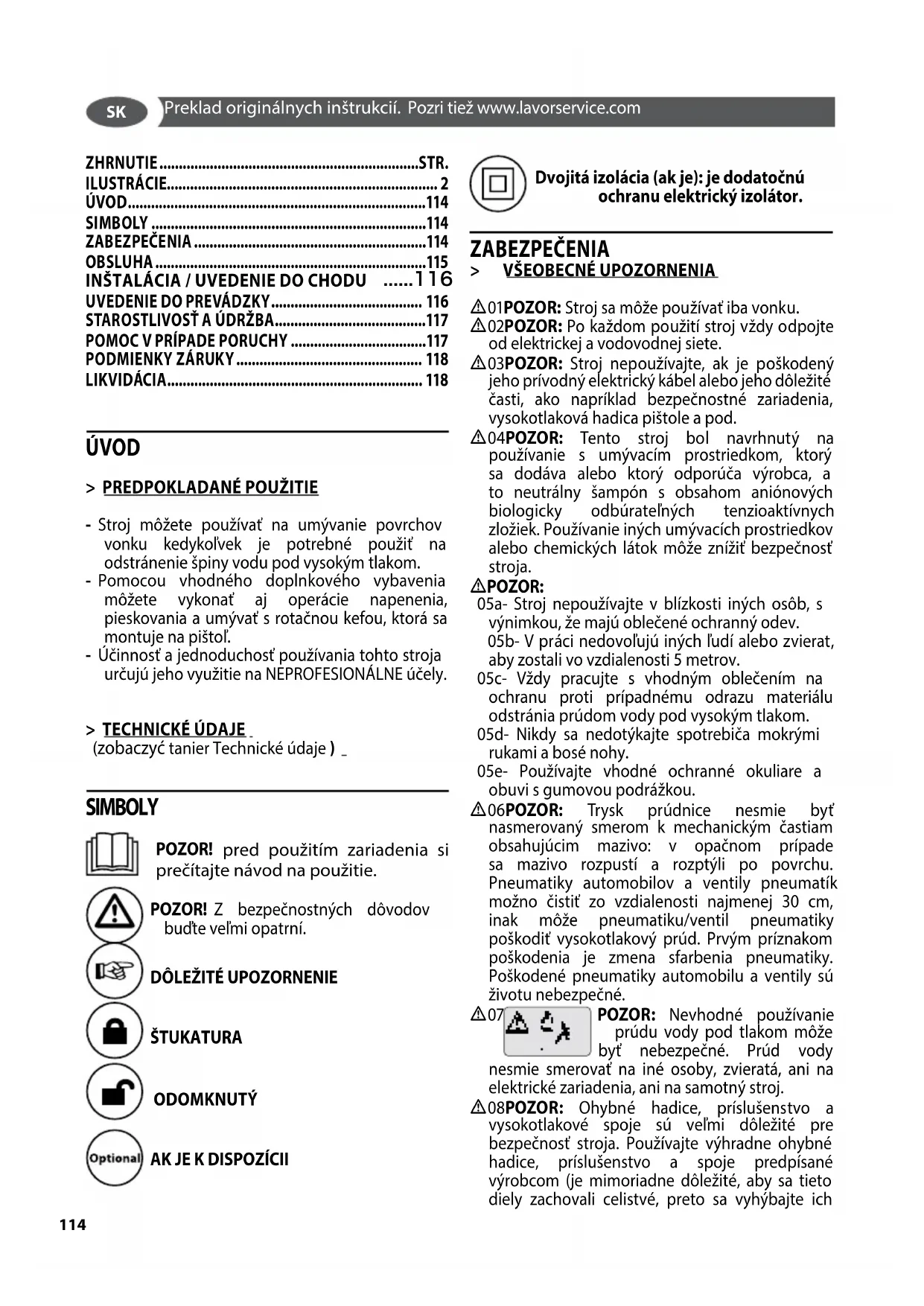

NÁVOD NA OBSLUHU Beaster 180e EHEIM

- Stroj môžete používať na umývanie povrchov vonku kedykoľvek je potrebné použiť na odstránenie špiny vodu pod vysokým tlakom. - Pomocou vhodného doplnkového vybavenia môžete vykonať aj operácie napenenia, pieskovania a umývať s rotačnou kefou, ktorá sa montuje na pištoľ. - Účinnosť a jednoduchosť používania tohto stroja určujú jeho využitie na NEPROFESIONÁLNE účely. > TECHNICKÉ ÚDAJE (zobaczyć tanier Technické údaje ) SIMBOLY

POZOR! pred použitím zariadenia si prečítajte návod na použitie. POZOR! Z bezpečnostných dôvodov buďte veľmi opatrní.

Dvojitá izolácia (ak je): je dodatočnú ochranu elektrický izolátor. ZABEZPEČENIA

> VŠEOBECNÉ UPOZORNENIA

01POZOR: Stroj sa môže používať iba vonku. 02POZOR: Po každom použití stroj vždy odpojte od elektrickej a vodovodnej siete. 03POZOR: Stroj nepoužívajte, ak je poškodený jeho prívodný elektrický kábel alebo jeho dôležité časti, ako napríklad bezpečnostné zariadenia, vysokotlaková hadica pištole a pod. 04POZOR: Tento stroj bol navrhnutý na používanie s umývacím prostriedkom, ktorý sa dodáva alebo ktorý odporúča výrobca, a to neutrálny šampón s obsahom aniónových biologicky odbúrateľných tenzioaktívnych zložiek. Používanie iných umývacích prostriedkov alebo chemických látok môže znížiť bezpečnosť stroja. POZOR: 05a- Stroj nepoužívajte v blízkosti iných osôb, s výnimkou, že majú oblečené ochranný odev. 05b- V práci nedovoľujú iných ľudí alebo zvierat, aby zostali vo vzdialenosti 5 metrov. 05c- Vždy pracujte s vhodným oblečením na ochranu proti prípadnému odrazu materiálu odstránia prúdom vody pod vysokým tlakom. 05d- Nikdy sa nedotýkajte spotrebiča mokrými rukami a bosé nohy. 05e- Používajte vhodné ochranné okuliare a obuvi s gumovou podrážkou. 06POZOR: Trysk prúdnice nesmie byť nasmerovaný smerom k mechanickým častiam obsahujúcim mazivo: v opačnom prípade sa mazivo rozpustí a rozptýli po povrchu. Pneumatiky automobilov a ventily pneumatík možno čistiť zo vzdialenosti najmenej 30 cm, inak môže pneumatiku/ventil pneumatiky poškodiť vysokotlakový prúd. Prvým príznakom poškodenia je zmena sfarbenia pneumatiky. Poškodené pneumatiky automobilu a ventily sú životu nebezpečné. 07 POZOR: Nevhodné používanie prúdu vody pod tlakom môže byť nebezpečné. Prúd vody nesmie smerovať na iné osoby, zvieratá, ani na elektrické zariadenia, ani na samotný stroj. 08POZOR: Ohybné hadice, príslušenstvo a vysokotlakové spoje sú veľmi dôležité pre bezpečnosť stroja. Používajte výhradne ohybné hadice, príslušenstvo a spoje predpísané výrobcom (je mimoriadne dôležité, aby sa tieto diely zachovali celistvé, preto sa vyhýbajte ich ZHRNUTIE ...................................................................STR. ILUSTRÁCIE...................................................................... 2 ÚVOD .............................................................................114 SIMBOLY .......................................................................114 ZABEZPEČENIA ............................................................114 OBSLUHA ......................................................................115

nevhodnému používaniu, dávajte pozor, aby sa nezalomili, nepoškodili nárazom, ani oderom). 09POZOR: Spotrebiče nevybavené T.S. - Total Stop : nesmú ostať v chode dlhšie ako 2 minúty s aktivovanou pištoľou. Teplota vody prechádzajúcej tlakovým systémom sa značne zvyšuje, čo spôsobuje vážne poškodenie čerpadla. 10POZOR: Spotrebiče vybavené T.S.- Total Stop : odporúča sa nenechávať ich v stave pohotovosti stand-by dlhšie ako 5 minút. 11POZOR: Kedykoľvek stroj necháte bez dozoru, úplne ho vypnite (hlavný vypínač prepnite do polohy (0)OFF). 12POZOR: Každý stroj sa kolauduje za prevádzkových podmienok, preto je normálne, že v jeho vnútri ostane trocha vody. 13POZOR: Dávajte pozor, aby sa nepoškodil prívodný elektrický kábel. Ak je napájací kábel poškodený, musí byť vymenený výrobcom, servisnou službou, lebo vyškoleným personálom, aby sa predišlo nebezpečenstvom. 13bPOZOR: Napájací kábel by nemal byť používaný na ťahanie alebo dvíhanie prístroja. 14POZOR: Stroj s tekutinou pod tlakom. Pištoľ pevne uchopte, aby ste predišli spätnému nárazu. Používajte výhradne vysokotlakovú prúdnicu dodávanú so strojom. 15POZOR: Vysokotlaková hadica bola navrhnutá a vyrobená tak, aby vydržala vysoké tlaky. Aby sa nepoškodila, zaobchádzajte s ňou veľmi opatrne. Nesprávnym používaním by sa mohla poškodiť alebo predčasne narušiť a spôsobiť stratu záruky. 16POZOR: Výrobok nesmú používať deti alebo osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo osoby bez primeraných skúseností a poznatkov. 17POZOR: Deti, aj keď sú pod dozorom, sa nesmú s výrobkom hrať. 18POZOR: Vysokotlakový umývací stroj nikdy neštartujte predtým, ako úplne roztočíte vysokotlakovú hadicu. 19POZOR: Pri stáèaní a roztáèaní hadice dávajte pozor, aby sa umývací stroj neprevrátil. 20POZOR: Pred stáčaním alebo roztáčaním hadice musíte stroj vypnúť a uvoľniť tlak v samotnej hadici (mimo činnosti). 21POZOR: Nebezpečenstvo výbuchu. Nestriekajte horľavých kvapalín.

22POZOR: Pre zaistenie bezpečnosti zariadenia, používajte iba originálne náhradné diely od výrobcu alebo schválené výrobcom 23POZOR: Nesmerujte prúd vody na seba, ani na iné osoby, aby ste si očistili odev alebo topánky. 24POZOR: Voda, ktorá preteká cez systémový odlučovač, nie je pitná. 25POZOR Pred vykonaním akéhokoľ vek zákroku spojeného s údržbou a čistením odpojte prístroj z prívodu elektrickej energie. 26POZOR Nevhodné predlžovacie káble môžu byť nebezpečné. V prípade, že sa používa predlžovací kábel, musí byť vhodný na používanie v exteriéri a prípojka musí byť mimo zeme v suchom prostredí. V tomto prípade sa odporúča použiť káblový navijak, pri ktorom sa zásuvka nachádza minimálne 60 mm nad zemou. 27POZOR Ak sa používa predlžovací elektrický kábel, zástrčka stroja a zásuvka predlžovačky budú musieť byť nepriepustné pre vodu; 28POZOR Počas používania vysokotlakových čistiacich zariadení sa môže tvoriť aerosól. Vdychovanie aerosolov môže byť nebezpečné pre zdravie. 29POZOR: Vdychovanie aerosolov môže byť nebezpečné pre zdravie, preto môže byť v závislosti od čisteného prostredia potrebné na ochranu pred aerosolmi používajte respiračnú masku triedy FFP 2 alebo podobnú Bezpečnostné zariadenia: POZOR: Pištoľ je vybavená bezpečnostnou zarážkou. Pri každom prerušení používania stroja musíte aktivovať aj bezpečnostnú zarážku, aby sa predišlo náhodnému zapnutiu stroja. - Bezpečnostné zariadenia: pištoľ vybavená bezpečnostnou zarážkou, stroj je vybavený ochranou proti preťaženiu (Tr. I), čerpadlo je vybavené bezpečnostným ventilom by-pass alebo núdzovým zastavením. - Bezpečnostné tlačidlo pištole neslúži na zablokovanie páky počas chodu, ale na zabránenie náhodnému zapnutiu. POZOR: Prístroj je vybavený zariadením na ochranu motora – v prípade zásahu zariadenia niekoľko minút vyčkajte, alebo prístroj vypnite z elektrickej siete a opätovne zapnite. V prípade, že sa problém bude opakovať alebo sa prístroj opätovne nezapne, odneste ho do najbližšieho servisného strediska. > STABILITU POZOR: Stabilita prístroja sa zabezpečí tak, že ho postavíte na rovnú plochu. OBSLUHA

> ŠTANDARDNÉ PRÍSLUŠENSTVO

Pozrite sa na "manuál inštrukcií špecikáciami" dodáva

Pozrite sa na "manuál inštrukcií špecikáciami" dodávaSK

Pripojenie na vodovodnú sieť POZOR: (Sinbolo): zariadenie nie je vhodné pre pripojenie k pitnej vode. Vodný čistič môže byť napojený priamo na verejnú vodovodnú sieť len v prípade, že je na prívodnom potrubí nainštalované zariadenie zabraňujúce spät- nému prúdeniu vody s vyprázdňovaním v súlade s platnými právnymi predpismi. Uistite sa, či je mini- málny priemer hadice 13mm a či je dobre vystužená, 5-25 m

POZOR: Voda, ktorá preteká cez systémový odlučovač, nie je pitná. UPOZORNENIE: Používajte len ltrovanú a čistú vodu. Vodovodný kohútik musí zabezpečovať dvakrát väčší prívod vody ako je maximálny výkon čerpadla. - Minimálny výkon: 15 l/ min. - Maximálna teplota vody pri vstupe: 40°C - Maximálny tlak vody pri vstupe: 1Mpa Umiestnite vodný čistič čo najbližšie k vodovodnej sieti. Nedodržanie horeuvedených pokynov môže spôso- biť vážne mechanické škody na čerpadle a stratu záruky. Prívod vody z vodovodného potrubia - Pripojte ohybnú hadicu (nie je súčasťou výbavy) k spoju pre vodu prístroja a k prívodnému potrubiu vody. - Otvorte kohútik. Prívod vody z otvorenej nádrže - Odskrutkujte spoj pre prívod vody. - Ku spoju na vodu prístroja priskrutkujte odsávaciu hadicu s ltrom (nie je súčasťou výbavy). - Ponorte lter do nádrže. - Pred použitím prístroja z neho vypustite vzduch. - Odpojte vysokotlakovú ohybnú hadicu z vysokotlakového spoja na prístroji. - Zapnite prístroj a nechajte ho v prevádzke, pokiaľ z vysokotlakového spoja nezačne vytekať voda bez bubliniek. - Vypnite prístroj a opätovne pripojte vysokotlakovú ohybnú hadicu.

> ELEKTRICKÉ NAPÁJANIE

- Elektrické zapojenie stroja musí vyhovovať norme IEC 60364-1. Pred zapojením stroja skontrolujte, či hodnoty na štítku s technickými údajmi zodpovedajú hodnotám elektrickej siete a či je zásuvka vybavená automatickým magnetotermickým spínačom, ktorý je citlivý na hodnoty nižšie ako 0,03 A- 30ms. - V prípadoch, že sieťová zásuvka nie je zhodná so zástrčkou stroja, dajte vymeniť kvalikovanému odborníkovi zásuvku za inú, vhodného druhu. - Stroj nepoužívajte, ak je teplota prostredia nižšia ako 0°C, ak je stroj vybavený prívodným elektrickým káblom z PVC (H VV-F). - Zariadenia označené dvojitým napätím a frekvenciou sa nemusia nijakým spôsobom nastavovať. 26 POZOR Nevhodné predlžovacie káble môžu byť nebezpečné. V prípade, že sa používa predlžovací kábel, musí byť vhodný na používanie v exteriéri a prípojka musí byť mimo zeme v suchom prostredí. V tomto prípade sa odporúča použiť káblový navijak, pri ktorom sa zásuvka nachádza minimálne 60 mm nad zemou. 27 POZOR Ak sa používa predlžovací elektrický kábel, zástrčka stroja a zásuvka predlžovačky budú musieť byť nepriepustné pre vodu; a kábel musí mať rozmery uvedené v tabuľke dolu. <16 A <25 A <20 m ø 1,5 mm

CHODU Uvedenie do prevádzky Vid' obr. A Spojenie vysokotlakovej hadice s ručnou striekacou pištoľou. - Vysokotlakovú hadicu zasuňte do ručnej striekacej pištole tak, aby bolo počuť, ako zapadne na svoje miesto. UPOZORNENIE: Dbajte na správne nastavenie prípojky. Potiahnutím za vysokotlakovú hadicu skontrolujte bezpečné spojenie. Vid' obr. B - Vysokotlakovú hadicu zasuňte pevne do rýchlospojky na prístroji. Vid' obr. C - Dodávaný spojovací diel naskrutkujte na vodnú prípojku zariadenia. - Potiahnutím za vysokotlakovú hadicu skontrolujte bezpečné spojenie. - Nasuňte prívodnú hadicu vody na spojku na prípojke vody.SK

UPOZORNENIE: Prívodná hadica nie je súčasťou dodávky. - Pripojte hadicu k napájaniu vodou. - Úplne otvorte vodovodný kohút. - Zasuňte sieťovú zástrčku do zásuvky. - Zapnite zariadenie „I/ZAP“. Vid' obr. D - Uvoľnite páku ručnej striekacej pištole. - Potiahnutím páky sa zariadenie zapne. Nechajte bežať prístroj (max. 1 minúty), kým nezačne unikať voda bez bubliniek z ručnej pištole. - Uvoľnite páčku ručnej striekacej pištole. UPOZORNENIE: Ak sa páka opäť uvoľní, zariadenie sa opäť vypne. Vysoký tlak zostáva v systéme zachovaný. Vid' obr. E - Uzavrite páku ručnej striekacej pištole. Prevádzka Vid' obr. F - Na ručnú striekaciu pištoľ nasaďte požadovanú trysku a upevnite otočením o 90°. - Uvoľnite páku ručnej striekacej pištole. Vid' obr. G - Potiahnutím páky sa zariadenie zapne. 14POZOR: Stroj s tekutinou pod tlakom. Pištoľ pevne uchopte, aby ste predišli spätnému nárazu. Vid' obr.H > VYSOKOTLAKOVÉ PRÚDNICE Vid' obr. IJ

Vid' obr.M > VYSOKOTLAKOVÁ HADICA Vodný čistič používajte len v prípade, že je hadica celkom odmotaná. Vid' obr. N > UKONČENIE PREVÁDZKY T.S. Total Stop (ak je k dispozícii) UPOZORNENIE: Tento vysokotlakový umývací stroj je vybavený automatickým systémom T.S. (To- tal Stop ), ktorý zabezpečuje vypnutie stroja počas fázy by-pass. Aby ste vysokotlakový umývací stroj zapli, prepnite vypínač do polohy (I)“ON”, potom stlačte páku pištole, T.S. zabezpečí zapnutie stroja a vypne ho automaticky po pustení páky. Preto vám odporúčame aktivovať poistku nachádzajúcu sa na pištoli vždy, keď sa stroj zastaví, aby sa predišlo jeho náhodnému zapnutiu. - Automatické zapnutia stroja bez zásahu na piš- toli môžu spôsobiť javy ako vzduchové bubliny vo vode alebo iné, ale nie poškodenie stroja. - Nenechávajte stroj v stave stand by bez dozo- ru dlhšie ako 5 minút. V opačnom prípade bude nevyhnutné, na zaručenie chránenia stroja, prepnúť vypínač do polohy (0)“OFF”. - Skontrolujte, či sú vysokotlaková hadica a do- dávaná pištoľ pevne zapojené k stroju, čo zna- mená, že nesmie dochádzať k úniku vody.

STAROSTLIVOSŤ A ÚDRŽBA

vid' obr. P Prístroj si nevyžaduje údržbu. 25 POZOR: Pred vykonaním akéhokoľvek zákroku spojeného s údržbou a čistením odpojte prístroj z prívodu elektrickej energie. POZOR: Nestriekajte jednotku s vodou a Nepoužívajte žiadne čistiace prostriedky alebo rozpúšťadlá. Prístroj môže byť poškodený. - Pulire la parte esterna della macchina con uno straccio asciutto. > SKLADOVANIE vid' obr. P - Prístroj ťahajte za prepravnú rukoväť. - Oddeľte prúdnicu od ručnej striekacej pištole, skladovať mimo dosahu detí.

POMOC V PRÍPADE PORUCHY

Prístroj nefunguje - Skontrolujte napätie siete. - Skontrolujte, či nie je poškodený napájací kábel. Nedochádza k natlakovaniu prístroja - Vypustite z prístroja vzduch: uveďte čerpadlo do prevádzky bez vysokotlakovej hadice, pokiaľ z výstupu pre vysoký tlak nezačne vytekať voda bez bubliniek. Potom znovu pripojte vysokotlakovú hadicu. - Vyčistite lter v hadicovej spojke. - Vyčistite lter v mieste uchytenia vysokotlakovej trubky (ak je súčasťou prístroja). - Skontrolujte množstvo prívodnej vody. - Skontrolujte utesnenie alebo prípadné ucpanie vo všetkých prívodných hadiciach čerpadla. Veľké výkyvy tlaku - Vyčistite vysokotlakovú trysku. Pomocou špendlíka odstráňte z otvoru trysky všetky usadeniny a prepláchnite jeho prednú časť vodou. Čerpadlo tečie - Pripúšťa sa maximálne 10 kvapiek za minútu. V prípade vyššieho úniku vody sa obráťte na autorizované servisné centrum. Náhradné dielySK

- Pre zaistenie bezpečnosti zariadenia používajte len originálne náhradné diely dodané alebo odporúčané výrobcom.

Všetky naše prístroje prešli dôkladnými úradnými skúškami. Na výrobné vady sa vzťahuje záruka v sú- lade s platnými právnymi predpismi. Záručná doba začína plynúť od dátumu nákupu. Zo záruky sú vylúčené: - Časti podliehajúce nor- málnemu opotrebovaniu. - uhlíky a doplňujúce príslušenstvo. - Poškodenia vzniknuté nedopatre- ním, prepravou, nepozornosťou alebo neprimera- ným zaobchádzaním, nesprávnym alebo nevhod- ným používaním a inštaláciou a používaním, ktoré nie je v súlade s upozorneniami uvedenými v návode na použitie. - Záruka sa nevzťahuje na prípadné čis- tenie funkčných vnútorných prvkov, vkladov, upchaté ltre a trysky. Vodný čistič je určený len na amatérske použitie a NIE NA PROFESIONÁLNE POUŽITIE: ZÁRUKA SA NEVZŤA- HUJE NA INÉ POUŽITIE AKO NA SÚKROMNÉ ÚČELY. LIKVIDÁCIA Ako majiteľ ovi elektrického lebo elektronic- kého zariadenia Vám zákon (v súlade s eu- rópskou smernicou 2012/19/EU o odpadoch z elektrických a elektronických zariadení a národnými legislatívami členských štátov Európskej únie, ktoré túto smernicu uskutočňujú) za- kazuje tento výrobok lebo jeho elektrické / elektro- nické príslušenstvo zlikvidovať ako pevný komunál- ny odpad a nariaďuje Vám ho odniesť do zvláštnych zberných zariadení. Za účelom likvidácie je možné výrobok odniesť priamo distributérovi a zakúpiť si výrobok nový, rovnaký ako ten, ktorý je určený k lik- vidácii. Zanechaním výrobku vo volnej prírode by ste mohli spôsobiť vážne škody na životnom prostredí a na zdraví osôb. Symbol na obrázku znázorňuje kontajner na ko- munálny odpad; je prísne zakázané prístroj do ta- kého kontajneru umiestiť. Nedodržanie pokynov uvedených vo smernici 2012/19/EU a prevádzacích predpisov jednotlivých členských štátov je trestné.Prevod originalnih navodil. Glej tudi www.lavorservice.com
