BRUKSANVISNING DS200 SCHEPPACH

Slip för gipsskivor Översättning av original-bruksanvisning

Förklaring av symbolerna på produkten Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbo- lerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor. Varning - läs driftmanualen för att minska risken för personskada. Arbeta alltid med två händer! Använd ett hörselskydd. Buller kan orsaka hörselskador. Skyddsklass II Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas! Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr isor, spån och damm från maskinen, kan det orsaka synförlust. Produkten uppfyller kraven i gällande europeiska direktiv.

I denna driftmanual har vi försett ställen som berör din säkerhet med denna symbol.www.scheppach.com

Förutom säkerhetsanvisningarna i denna instruktions- manual och de landsspecika föreskrifterna måste man också beakta allmänt vedertagna tekniska regler för driften av identiska produkter. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa beskrivningen och säkerhets- instruktionerna.

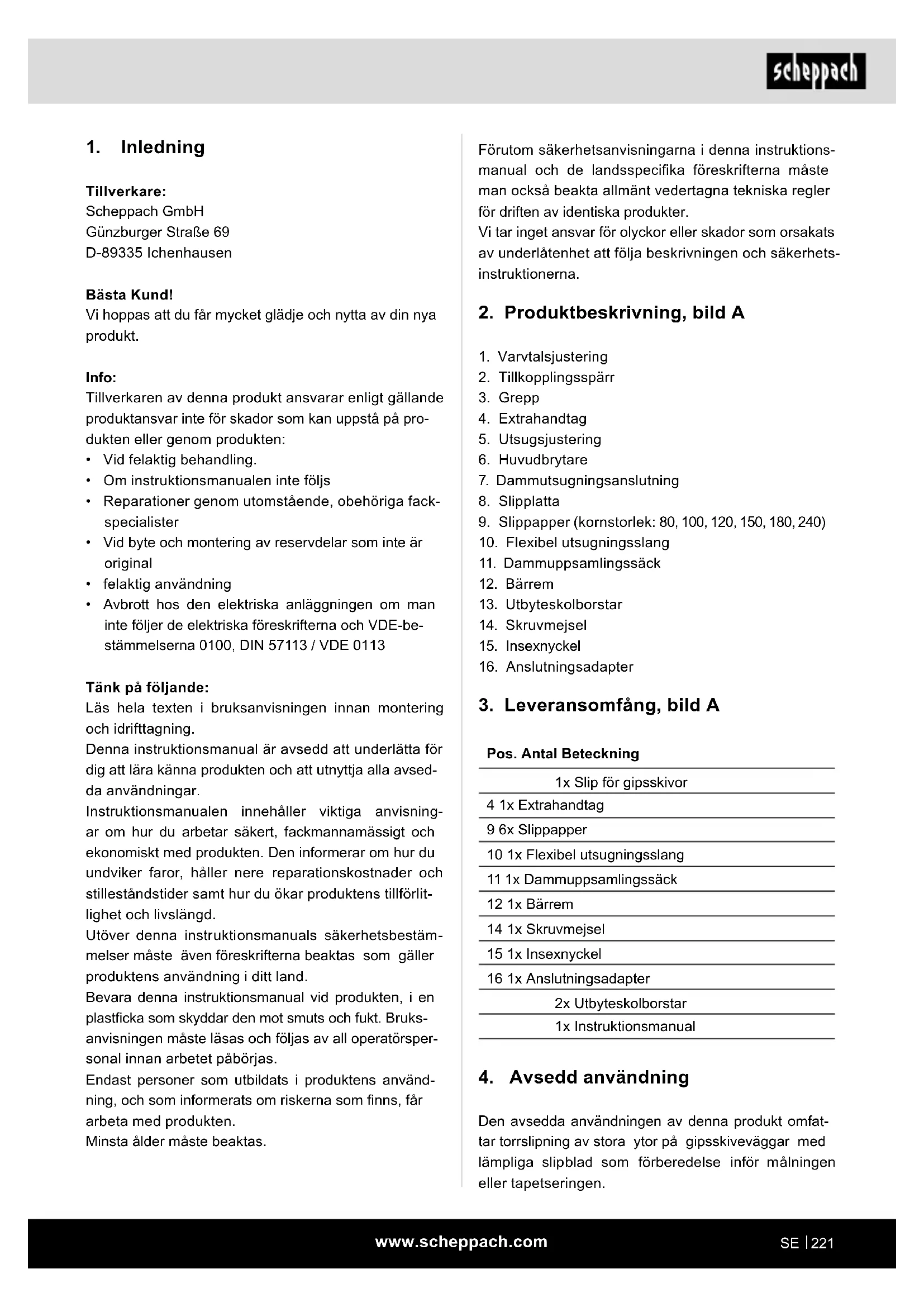

3. Leveransomfång, bild A

Pos. Antal Beteckning 1x Slip för gipsskivor 4 1x Extrahandtag 9 6x Slippapper 10 1x Flexibel utsugningsslang 11 1x Dammuppsamlingssäck 12 1x Bärrem 14 1x Skruvmejsel 15 1x Insexnyckel 16 1x Anslutningsadapter 2x Utbyteskolborstar 1x Instruktionsmanual

4. Avsedd användning

Den avsedda användningen av denna produkt omfat- tar torrslipning av stora ytor på gipsskiveväggar med lämpliga slipblad som förberedelse inför målningen eller tapetseringen.

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa Kund! Vi hoppas att du får mycket glädje och nytta av din nya produkt. Info: Tillverkaren av denna produkt ansvarar enligt gällande produktansvar inte för skador som kan uppstå på pro- dukten eller genom produkten:

• Vid felaktig behandling.

• Om instruktionsmanualen inte följs

• Reparationer genom utomstående, obehöriga fack- specialister

• Vid byte och montering av reservdelar som inte är original

• Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-be- stämmelserna 0100, DIN 57113 / VDE 0113 Tänk på följande: Läs hela texten i bruksanvisningen innan montering och idrifttagning. Denna instruktionsmanual är avsedd att underlätta för dig att lära känna produkten och att utnyttja alla avsed- da användningar. Instruktionsmanualen innehåller viktiga anvisning- ar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar produktens tillförlit- lighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestäm- melser måste även föreskrifterna beaktas som gäller produktens användning i ditt land. Bevara denna instruktionsmanual vid produkten, i en plastcka som skyddar den mot smuts och fukt. Bruks- anvisningen måste läsas och följas av all operatörsper- sonal innan arbetet påbörjas. Endast personer som utbildats i produktens använd- ning, och som informerats om riskerna som nns, får arbeta med produkten. Minsta ålder måste beaktas.www.scheppach.com

Bevara alla säkerhetsanvisningar och instruktio- ner för framtida bruk. Begreppet elverktyg som används i säkerhetsanvis- ningarna avser såväl eldrivna verktyg (med nätkabel) som batteridrivna verktyg (utan nätkabel). Arbetsplatssäkerhet a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplat- ser utgör en olycksrisk. b) Arbeta inte med elverktyg i områden med ex- plosionsrisk om det nns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna. c) Barn och andra personer får inte vistas i om- rådet medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir dist- raherad. Elsäkerhet a) Elverktygets stickkontakt måste passa i el- uttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till- sammans med jordade elredskap. Intakta stick- kontakter och uttag som passar till dessa minskar risken för elstötar. b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med krop- pen. Risken för elstötar ökar om din kropp är jor- dad. c) Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar. d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll an- slutningssladden borta från värme, olja, vassa kanter och rörliga apparatdelar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du arbetar utomhus med ett elverktyg, an- vänd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en för- längningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt. f) Använd en jordfelsbrytare om du måste an- vända elverktyget i en fuktig omgivning. An- vändning av en jordfelsbrytare minskar risken för elstötar. Den här produkten är inte lämplig till bearbetning av små ytor samt hörn och kanter. Det passar dessutom inte till bortslipning av tapeter och det får inte användas till våtslipning. Produkten får inte användas som kap- eller skrotslip, poleringsredskap eller med stålborstar. Material som innehåller asbest får inte bearbetas med denna pro- dukt. Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För skad- or eller personskador till följd av detta ansvarar använ- daren/operatören och inte tillverkaren. I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i driftmanualen. Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga ris- ker. Dessutom måste gällande föreskrifter för olycksföre- byggande arbete följas strikt. Följ också andra allmänna bestämmelser för aktuella branschspecika yrkesområden vad gäller hälsa och säkerhet. Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta. Produkten får bara användas med originaldelar och ori- ginaltillbehör från tillverkaren. Tillverkarens säkerhets-, arbets- och underhållsanvis- ningar samt de mått som anges i den tekniska speci- kationen måste följas. Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell använd- ning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter. Tillverkaren ansvarar inte för skador som orsakas av felaktig hantering eller felaktig användning.

5. Säkerhetsanvisningar

m VARNING Läs alla säkerhetsanvisningar, in- struktioner, illustrationer och tekniska specika- tioner som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angiv- na instruktionerna nns risk för elstötar, bränder och/ eller allvarliga personskador.www.scheppach.com

Använda och hantera elverktyget a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbe- tar bättre och säkrare i det angivna e󰀨ektområdet med ett elverktyg som är avsett för arbetet. b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av läng- re är farligt och måste repareras. c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin- inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försik- tighetsåtgärd förhindrar att du startar elverktyget oavsiktligt. d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använ- da elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer. e) Ta väl hand om elverktyg och insättningsverk- tyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av då- ligt underhållna elverktyg. f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra. g) Använd elverktyg, tillbehör, insättningsverk- tyg osv enligt dessa anvisningar. Ta även hänsyn till arbetsförhållandena under ditt ar- bete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för. h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kon- troll av elverktyget i oförutsedda situationer. Service a) Elverktyg måste repareras av kvalicerade fackmän, endast originalreservdelar får an- vändas. Därmed säkerställs att elverktyget fort- sätter vara säkert. Personsäkerhet a) Var uppmärksam, tänk på vad du gör och an- vänd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller på- verkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträ󰀨a. b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skydds- utrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skydds- hjälm och hörselskydd, minskar risken för person- skador. c) Undvik att starta maskinen oavsiktligt. För- säkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/el- ler batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträ󰀨a om du håller ngret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörj- ningen. d) Ta bort alla inställningsverktyg eller skruv- nycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som benner sig i en roteran- de maskindel på elverktyget kan orsaka person- skador. e) Undvik en onormal kroppshållning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträ󰀨ar. f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avstånd från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. g) Om dammsugnings- och uppsamlingsutrust- ning kan installeras måste de anslutas och an- vändas korrekt. Användning av en dammutsug- ning kan minska risker orsakade av damm. h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekun- der.www.scheppach.com

h) Bär personlig skyddsutrustning. Bär hel- täckande ansiktsskydd, ögonskydd eller skyddsglasögon, allt efter användning. Om det behövs bärs dammask, hörselskydd, skyddshandskar eller specialförkläde som håller små slip- och materialpartiklar borta från dig. Ögonen ska skyddas mot kringygan- de, främmande material som bildas vid olika an- vändningar. Damm- eller andningsmasker mås- te ltrera dammet som bildas vid användningen. Om du utsätts för högt buller under lång tid kan du förlora hörseln.

i) Var noga med andra personers säkra avstånd

till ditt arbetsområde. Alla som beträder ar- betsområdet måste bära personlig skydds- utrustning. Splitter från brott på verktyget eller avbrutna insättningsverktyg kan yga iväg och förorsaka personskador även utanför det direkta arbetsområdet. j) Håll endast apparaten i de isolerade grep- pytorna när du utför arbeten där insättnings- verktyget kan trä󰀨a dolda strömledningar eller den egna nätkabeln. Kontakten med en spän- ningsförande ledning kan även göra maskinens metalldelar spänningsförande och orsaka en elek- trisk stöt. k) Håll nätkabeln borta från roterande insätt- ningsverktyg. Om du förlorar kontrollen över ap- paraten kan nätkabeln kapas av eller fastna och din hand eller arm kan då hamna i det roterande insättningsverktyget. l) Lägg aldrig ner elverktyget innan insättnings- verktyget har stannat helt. Det roterande insätt- ningsverktyget kan komma i kontakt med förva- ringsytan och då kan du förlora kontrollen över elverktyget. m) Låt inte elverktyget vara igång när du bär det. Dina kläder kan fastna vid tillfällig kontakt med det roterande insättningsverktyget som då kan borra sig in i din kropp. n) Rengör ditt elverktygs ventilationsöppningar regelbundet. Motoräkten drar in damm i huset och en kraftig ansamling av metalldamm kan or- saka elektriska risker. o) Använd inte elverktyget i närheten av bränn- bara material. Gnistor kan antända dessa ma- terial. p) Använd inte insättningsverktyg som kräver ytande kylmedel. Användning av vatten eller andra ytande kylmedel kan leda till en elektrisk stöt. Säkerhetsanvisningar för alla användningar - Ge- mensamma säkerhetsanvisningar för slipning, slipning med sandpapper, arbete med trådbors- tar, polering och kapslipning a) Detta elverktyg ska användas som sandpap- persslip. Beakta alla säkerhetsanvisningar, in- struktioner, illustrationer och data som med- följer apparaten. Om följande instruktioner inte beaktas kan detta leda till elektrisk stöt, brand och/eller allvarliga personskador. b) Detta elverktyg är inte lämpligt till slipning, arbete med trådborstar, polering och kapslip- ning. Användningar som elverktyget inte är avsett för kan orsaka risker och personskador. c) Använd inget tillbehör som inte är speciellt avsett och rekommenderat av tillverkaren för detta elverktyg. Att du kan sätta fast tillbehö- ret på ditt elverktyg garanterar inte en säker an- vändning. d) Insättningsverktygets tillåtna varvtal måste vara minst lika högt som det maximala, hög- sta varvtalet som är angivet på elverktyget. Tillbehör som snurrar snabbare än tillåtet kan bry- tas av och yga runt. e) Insättningsverktygets ytterdiameter och tjocklek måste motsvara måttuppgifterna för ditt elverktyg. Felaktigt beräknade insättnings- verktyg kan inte avskärmas och kontrolleras till- räckligt. f) Slipskivor, änsar, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel. Insättningsverktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar mycket kraftigt och kan göra att kontrollen förloras. g) Använd inte skadade insättningsverktyg. Fö- re varje användning ska det kontrolleras om insättningsverktyg som slipskivor är naggade eller har sprickor, om sliptallrikar har sprickor eller uppvisar slitage eller kraftig förslitning och om trådborstar har lösa eller brutna trå- dar. Om elverktyget eller insättningsverktyget faller ner ska du kontrollera om det är skadat, eller använd annars ett oskadat insättnings- verktyg. När du har kontrollerat och satt in insättnings- verktyget håller du och andra personer i när- heten er utanför det roterande insättnings- verktygets nivå och låter apparaten gå på högsta varvtal under 1 minut. Skadade insätt- ningsverktyg bryts oftast under denna testperiod.www.scheppach.com

Säkerhetsanvisningar för slipning med sandpap- per a) Använd inte överdimensionerade slipblad ut- an följ tillverkarens uppgifter om slipblads- storlek. Slipblad som sticker ut över sliptallriken kan orsaka personskador samt leda till blockering, till att slipbladen slits sönder eller till kast. Ytterligare säkerhetsanvisningar a) Anslut den medföljande adaptern för att arbe- ta med dammsugare. b) OBS! Låt inte slipdamm hamna i närheten av öp- pen eld. Damm kan vara explosivt. c) Bär alltid skyddsglasögon och en damm- skyddsmask när du utför sliparbeten, framför allt vid arbeten över huvudhöjd och vid bear- betning av problematiska material! Det bildas skadligt eller giftigt damm vid slipning av vissa material (till exempel blymönja, en del trä- och metallsorter). Beröring eller inandning av detta damm kan inne- bära en risk för användaren eller personer som benner sig i närheten. Anvisningar gällande vibration och bullerutveck- ling Begränsa buller och vibrationer till ett minimum!

1. Använd enbart felfria elverktyg.

2. Underhåll och rengör elverktyget regelbundet.

3. Anpassa ditt arbetssätt till elverktyget.

4. Överbelasta inte dina elverktyg.

5. Låt undersöka elverktyget om så behövs.

6. Stäng av elverktyget när det inte används.

Restrisker Även om du använder detta elverktyg på rätt sätt, nns det alltid kvarstående risker. Följande risker kan upp- stå på grund av elverktygets konstruktion och utfö- rande: a) Hälsoskador, som uppstår genom hand- eller arm- vibrationer när maskinen används under en längre tid, inte har använts på rätt sätt eller blivit riktigt underhållet. b) Personskador och materiella skador, orsakade av utslungade insättningsverktyg som på grund av plötslig skada, plötsligt slitage eller felaktig fast- sättning oväntat slungas ut ur/bort från elverkty- get. c) Brännskador och skärskador om man rör vid in- sättningsverktyg direkt efter användningen och/ eller direkt med huden. Säkerhetsanvisningar för all användning − kast och motsvarande säkerhetsanvisningar Kast är den plötsliga reaktionen till följd av att ett ro- terande insättningsverktyg, som slipskiva, sliptallrik, trådborste o.s.v., hakar fast eller blockeras. Fasthak- ning eller blockering leder till att det roterande insätt- ningsverktyget stoppar abrupt. Detta gör att ett okontrollerat elverktyg accelererar mot insättningsverktygets rotationsriktning vid block- eringsstället. Om exempelvis en slipskiva hakar eller blockerar i ar- betsstycket kan kanten på slipskivan, som sänks ner i arbetsstycket, fastna och då kan slipskivan slita sig lös eller orsaka ett kast. Då rör sig slipskivan mot an- vändaren eller bort från denne, beroende på skivans rotationsriktning vid blockeringsstället. Slipskivor kan även brytas i samband med detta. Kast är ett resultat av ett fel eller felaktig användning av elverktyget. Det kan förebyggas genom att vidta lämpliga försiktig- hetsåtgärder som beskrivs nedan. a) Håll elverktyget stadigt och placera din kropp och dina armar i en position där du kan hålla emot kastkrafterna. Använd alltid extragrep- pet, om detta nns, för att ha största möjliga kontroll över kastkrafter eller reaktionsmo- ment vid uppstarten. Användaren kan behärs- ka kast- och reaktionskrafter genom lämpliga för- siktighetsåtgärder. b) Håll aldrig handen i närheten av roterande in- sättningsverktyg. Insättningsverktyget kan röra sig över din hand vid kastet. c) Undvik att ha kroppen i området där elverkty- get rör sig vid ett kast. Kastet driver elverktyget i motsatt riktning i förhållande till slipskivans rö- relse vid blockeringsstället. d) Arbeta extra försiktigt i områden vid hörn, vassa kanter o.s.v. Förhindra att insättnings- verktyg studsar tillbaka från arbetsstycket och klämmas fast. Det roterande insättnings- verktyget tenderar att klämmas fast vid hörn, vas- sa kanter eller när det studsar bort. Detta orsakar en kontrollförlust eller ett kast. e) Använd inte kedje- eller tandade sågblad. Så- dana verktyg orsakar ofta kast eller att man tappar kontrollen över verktyget.www.scheppach.com

• Buller- och vibrationsvärdena fastställdes enligt SS- EN 62841-1.

• Det angivna vibrationsvärdet mättes upp med ett standardiserat testförfarande och det kan användas för att jämföra ett elverktyg med ett annat.

• Det angivna vibrationsvärdet kan även användas för en första bedömning av uppehållet. Vibration: Undvik vibrationsrisker t.ex. risken att få en vitnger- sjukdom (cirkulationsrubbning) genom att ta paus ofta och då massera handatorna mot varandra. Raynauds syndrom är en kärlsjukdom i vilken de små blodkärlen i ngrar och tår krampar. Till symptomen hör: Känslolöshet, förlorad känslighet, stickande, klå- da, smärta, fysisk försvagning, ändring av hudens färg eller tillstånd. De drabbade områdena förses inte längre med tillräck- ligt med blod och blir därför mycket bleka. Frekvent användning av vibrerande verktyg kan orsa- ka nervskador hos personer vars blodöde är nedsatt (t.ex. diabetiker, rökare). Om du märker ovanliga funk- tionsnedsättningar, avbryt arbetet och kontakta läkare. Vid långvarig och regelbunden användning rekommen- deras därför att noga observera händernas och ngrar- nas skick. Observera då följande försiktighetsåtgärder för att minska riskerna:

• Håll kroppen och särskilt händerna varma, framför allt i kallt väder.

• Ta regelbundna pauser när du yttar händerna för att främja blodcirkulationen.

• Begränsa användningen av kraftigt vibrerande verk- tyg per dag och fördela dem på era dagar. Upprätta ett arbetsschema som begränsar vibrationsbelast- ningen.

• Säkerställ att produkten vibrerar så lite som möjligt genom regelbundet underhåll och se till att delarna sitter fast ordentligt. Byt omedelbart ut slitna kom- ponenter.

• Byt arbetsposition regelbundet.

• Om produkten är i drift och används ofta bör du kon- takta din återförsäljare och ev. införska󰀨a antivibra- tionstillbehör (handtag).

• Öppna förpackningen och ta ut produkten försiktigt.

• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det nns).

• Kontrollera att leveransomfånget är fullständigt. m VARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta till- verkaren av det medicinska implantatet innan verkty- get används.

6. Tekniska specikationer

Märkspänning 230 V~ Nominell frekvens 50 Hz E󰀨ektförbrukning 1200 W Nominellt varvtal slipskiva 1500−3200 min

Sliptallriksdiameter 210 mm Slipskivediameter 215 mm Mått L x B x H 380 x 260 x 260 mm Längd utsugningsslang 1500 mm Spindelstorlek M14 Skyddsklass II Vikt 3,4 kg Buller- och vibrationskaraktäristika Ljudtrycksnivå L

102,2 dB Osäkerhet K 3 dB Typvärden vibrationer Vibration huvudhandtag a

Med förbehåll för tekniska ändringar! Bär hörselskydd! Buller kan orsaka hörselskador. Info:

• Det angivna hand- och arm-vibrationsvärdet base- ras på slipning med ett slipblad. Andra användningar kan leda till andra värden.www.scheppach.com

4. Se till att slipplattans hål (8) är i linje med slippapp-

8.4 Anslutning för dammutsugning

m VARNING! Vid bearbetning av t.ex. blyhaltig bestrykning kan skadliga gaser uppstå. De utgör en hälsorisk både för användaren och personer som benner sig i närheten! Använd därför elverktyget bara med en dammsugaranordning och skydda dig och andra personer i arbetsområdet dessutom med lämplig personlig skyddsutrustning! Vid arbetet med denna produkt uppstår mycket damm. Dammutsugningen är till stor nytta för att hålla ditt ar- betsområde rent och minska dammbelastningen på operatörens sida.

3. Vrid utsugningsslangen (10) åt höger för att or-

dentligt ansluta de båda elementen till varandra.

4. För att demontera, vrid utsugningsslangen (10) åt

vänster, dra ut utsugningsslangen (10) och ta bort anslutningsadaptern (16).

2. Se till att tappen hakar i dammuppsamlingssäck-

ens anslutningsstycke (11) för att ordentligt anslu- ta utsugningsslangen (10) till dammuppsamlings- säcken (11).

3. Häng i bärremmen (12) i öglorna på dammupp-

samlingssäcken (11) och på produkten.

4. För att demontera dammuppsamlingssäcken (11),

tryck ihop det spärrade anslutningsstycket på ut- sugningsslangen (10) med hjälp av en skruvmejsel (14) och dra ut utsugningsslangen (10).

8.7 Anslutning till strömförsörjningen

1. Säkerställ att produkten är frånkopplad. Ställ där-

efter alltid huvudbrytaren (6) i Från-läge innan du ansluter till strömförsörjningen.

2. Stick in nätstickkontakten i ett eluttag (föreskrift-

senligt installerat) som motsvarar tillämpliga krav enligt tekniska data.

3. Din produkt är nu klart för användning.

• Kontrollera produkten och tillbehör för transportska- dor. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.

• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.

• Bekanta dig med produkten innan bruk med hjälp av instruktionsmanualen.

• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.

• Ange våra artikelnummer och produkttyp samt till- verkningsår vid beställningar. m VARNING! Produkt och förpackningsmaterial är inga leksa- ker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

8. Montering och manövrering

m SE UPP! Montera klart hela maskinen innan idrifttagning! m VARNING! Dra alltid ut nätstickkontakten innan du gör inställning- ar på produkten.

8.1 Montera extrahandtag (4)

1. Ta extrahandtaget (4) och vrid det medurs till av-

Slippapprets kornstorlek anges på baksidan. Ju lägre nummer desto grövre kornstorlek.

1. Använd grovkornigt slippapper för grova sliparbe-

ten och nkornigt slippapper för slutbehandling. Slippapper med aluminiumoxid, kiselkarbid eller andra syntetiska slipmedel rekommenderas.

2. Börja med en grov kornstorlek och avsluta med

den naste kornstorleken om du har slippapper med olika kornstorlekar att välja mellan för att upp- nå ett bra och jämnt slipresultat.

8.3 Sätta dit slippapper (bild 3, 4)

1. Lägg produkten på ett plant underlag.

2. Fäst slippappret (9) på slipplattan (8) med kardbor-

3. Rikta in slippappret (9) på slipplattan (8) och tryck

8.12. Efter användningen

1. Stäng av produkten enligt beskrivningen, skilj det

från strömförsörjningen och låt det svalna.

2. Rengör och underhåll produkten enligt beskriv-

ningen under punkt 10 och förvara den därefter noggrant på lämplig plats.

9. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förläng- ningskabeln måste motsvara dessa föreskrifter. Skadade elanslutningsledningar På elektriska anslutningsledningar uppstår ofta isola- tionsskador. Orsaker är:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.

• Knäckställen genom felaktig fastsättning eller styr- ning av anslutningsledningen.

• Snittställen genom att anslutningsledningen körts över.

• Isolationsskador genom ryck ur vägguttaget.

• sprickor genom isolationens åldring. Sådana skadade elanslutningsledningar får inte använ- das och är på grund av isolationsskadorna livsfarliga. Kontrollera regelbundet anslutningsledningar för skad- or. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen. Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05VV-F. Enligt föreskrift ska typbeteckningen vara tryckt på an- slutningskabeln. Om en enfas-växelströmsmotor används rekommen- derar vi en säkring på C 16 A eller K 16 A till maskiner med hög startström (från 3 000 watt)! Anslutningstyp Y Om det behövs byte av nätanslutningskabel måste det- ta göras av tillverkaren eller dennes representant för att undvika eventuella säkerhetsrisker.

8.8 Ställa in varvtal (bild 2)

Ställ in varvtalet så att det passar för användningen innan du påbörjar arbetet. Använd ett lågt varvtal för grova sliparbeten och öka varvtalet för precisionsar- beten. Justera slipplattans varvtal genom att vrida på juster- ratten (1).

8.9 Koppla till/från (bild 1)

Koppla till: Tryck på huvudbrytaren (6). Kontinuerlig drift: Manövrera huvudbrytaren (6) och säkra den med tillk- opplingsspärren (2). Stänga av: Tryck kort på huvudbrytaren (6) och släpp den direkt. Info: Insättningsverktyget roterar vidare något även ef- ter att det stängts av. Vänta tills produkten har stannat innan du lägger ner den.

1. Sätt på ett lämpligt slippapper (9) och välj ett pas-

2. Håll fast produkten stadigt i de isolerade grep-

pytorna (3, 4) och koppla till den enligt beskriv- ningen.

3. Vänta tills insättningsverktyget har uppnått full

5. För slipplattan (8) så parallellt med väggen som

möjligt och sätt den först mot den yta som ska be- arbetas.

6. Flytta produkten över ytan med ett jämnt tryck.

Info: Håll inte produkten för länge på ett ställe för att undvika att slipresultatet blir ojämnt.

7. Lyft slipplattan (8) från ytan som bearbetas innan

du kopplar från produkten.

8. Vänta tills produkten har stannat innan du lägger

Låt tillverkaren eller dennes kundservice eller en per- son med liknande kvalikationer byta elverktygets ska- dade nätanslutningskabel för att undvika faror. m VARNING! Det nns inga delar inuti produkten som använda- ren kan underhålla! Öppna aldrig produkten! Läm- na det till en kvalicerad specialist för avancerade underhållsarbeten!

10.2.5 Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial. Slitdelar*: Kolborstar, slipplatta, slippapper

• Ingår inte obligatoriskt i leveransomfånget! Du kan få reservdelar och tillbehör från vårt service- center. För att göra detta, skanna QR-koden på första- sidan.

Lagra produkten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 ˚C. Förvara produktet i originalförpackningen. Täck över produkten för att skydda den mot damm eller fukt. För- vara bruksanvisningen vid produkten.

1. Bär alltid produkten i greppytorna.

2. För att undvika transportskador bör du packa in

produkten eller använda originalförpackningen.

3. Skydda produkten mot vibrationer och skakningar,

särskilt vid transport i fordon.

12. Avfallshantering och återvinning

Anvisningar beträ󰀨ande förpackningen Förpackningsmaterialen kan åter- vinnas. Avfallshantera förpack- ningar miljövänligt.

10. Rengöring, underhåll och lagring

m VARNING! Dra ut nätstickkontakten ur eluttaget innan arbe- te utförs på själva produkten (t.ex. vid transport, montering, kompletterings-, rengörings- och un- derhållsarbeten)!

• Se till att skyddsanordningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt.

• Torka av produkten med en ren trasa, eller blås ur den med tryckluft med lågt tryck (max. 3 bar).

• Rengör produkten direkt efter varje användning.

• Använd inga rengörings- eller lösningsmedel efter- som de kan angripa apparatens plastdelar. Se till att det inte tränger in vatten i maskinen.

Kontrollera om det nns slitage och skador på produk- ten och tillbehörsdelarna (t.ex. insättningsverktyg) fö- re och efter varje användning. Byt vid behov ut dessa mot nya på det sätt som beskrivs i denna driftmanual. Beakta då de tekniska kraven.

på slipplattan (8) och vrid den medurs för att ta bort den skadade slipplattan (8).

3. Sätt i den nya slipplattan (8) och fäst den.

10.2.2 Byta kolborstarna

Kolborstarna är slitdelar som nöts under användning- en. Därför ska kolborstarna kontrolleras regelbundet. För att undvika skador på kretsen måste båda kolbor- starna bytas samtidigt. m VARNING! Byte av kolborstar får endast utföras av behörig servicepersonal. Apparaten får endast användas med båda kolbor- starna!

10.2.3 Byta slippapper (bild 3)

m VARNING! Dra ut nätstickkontakten!

1. Lägg produkten på ett plant underlag.

2. Dra slippappret (9) från slipplattan (8).

3. Sätt dit ett nytt/annat slippapper (se 8.3).www.scheppach.com

- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta. - Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kant- längd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsstäl- le på närmare håll. - Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kom- pletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka- rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som in- stalleras och säljs i länderna i den Europeiska uni- onen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshan- tering av uttjänta elektriska och elektroniska appa- rater. Anvisningar beträ󰀨ande den tyska lagen om dist- ribution, återtagning och miljövänlig avfallshan- tering av elektriska och elektroniska apparater (ElektroGc) Uttjänta elektriska och elektroniska appa- rater ska inte kastas i hushållssoporna utan lämnas till separat insamling respekti- ve avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batte- riers avfallshantering regleras i batterilagstiftningen.

• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förplik- tade till återlämning efter apparaternas användning.

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

• Symbolen med den överkryssade soptunnan bety- der att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen: - O󰀨entligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings- enheter)

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad. Störning Möjliga orsaker Åtgärd Produkt startar inte Strömförsörjning avbruten Anslut en annan produkt för att kontrollera strömförsörjningen Nätkabel eller kontakt defekt Kontroll av elspecialist Annan elektrisk defekt på produkten Kontroll av elspecialist Produkten har inte full e󰀨ekt Förlängningskabel för lång och/eller med för stort tvärsnitt Använd förlängningskabel med tillåten längd/och eller tvärsnitt Strömförsörjning (till exempel generator) har för låg spänning Anslut produkten till lämplig strömförsörjning Dåligt arbetsresultat Insättningsverktyg utslitet Låt byta insättningsverktyg Slipplatta utsliten Låt byta ut slipplatta Kraftig dammbildning Dammutsugning inte ansluten/startad Anslut/starta dammutsugningwww.scheppach.com

passende omdrejningstal.

14. Försäkran om överensstämmelse
