KÄYTTÖOHJE DS200 SCHEPPACH

Kipsilevyn hiomakone Käännös alkuperäisestä käyttöohjeesta

Tuotteessa olevien symbolien selitys Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur- vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä. Varoitus - Lue käyttöohje vähentääksesi loukkaantumisriskiä. Työskentele aina kaksin käsin! Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman. Suojausluokka II Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua terveydelle haitallista pölyä. Asbestia sisältäviä materiaaleja ei saa työstää! Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai laitteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen. Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.

Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.www.scheppach.com

3. Toimituksen sisältö, kuva A ............................................................................... 233

Tämän käyttöohjeen sisältämien turvallisuusohjeiden ja maasi erityisten määräysten lisäksi on noudatettava voimassa olevia yleisiä samanlaisten tuotteiden käyt- töä koskevia teknisiä sääntöjä. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusoh- jeiden laiminlyönnistä.

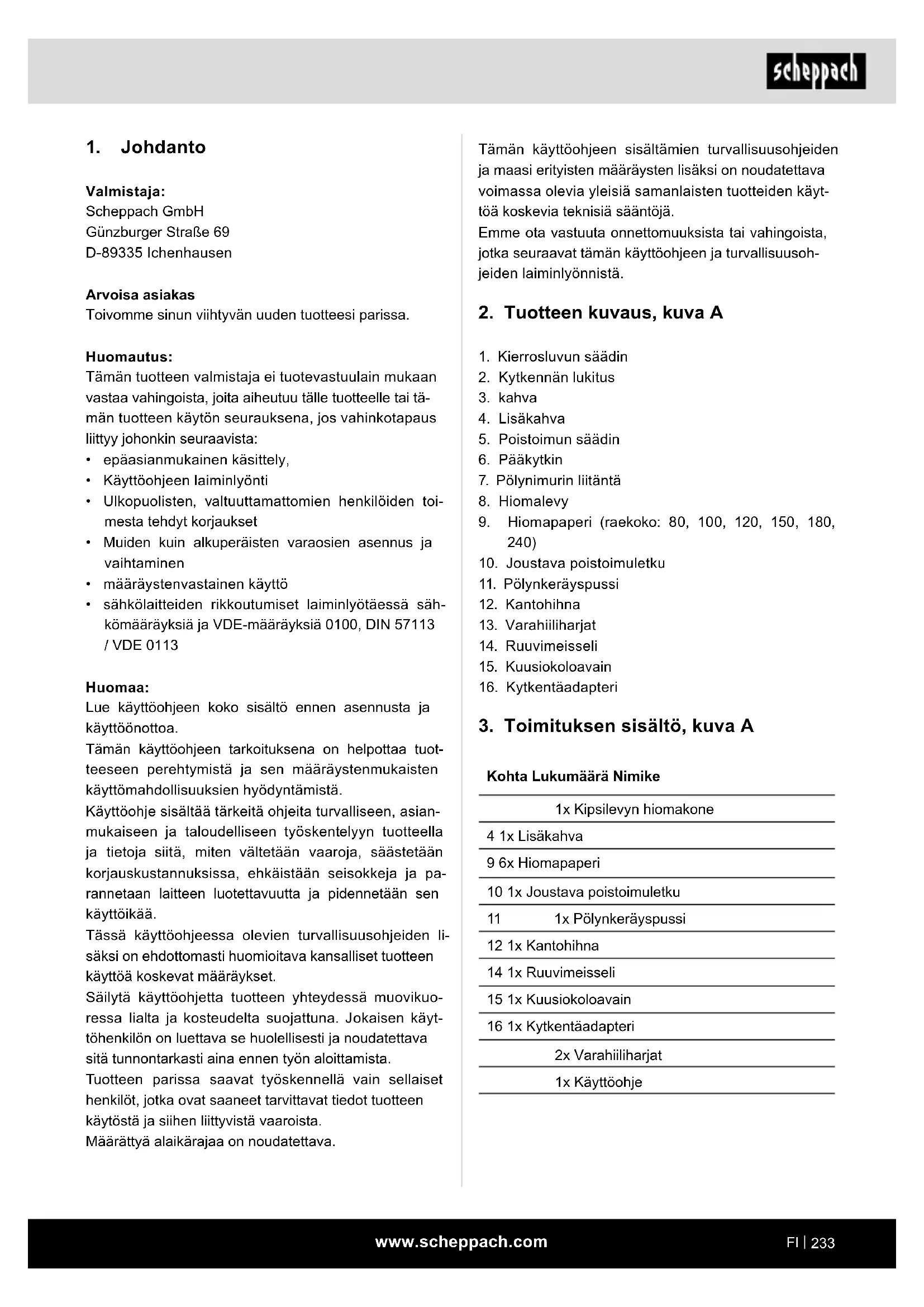

2. Tuotteen kuvaus, kuva A

1. Kierrosluvun säädin

2. Kytkennän lukitus

5. Poistoimun säädin

7. Pölynimurin liitäntä

11. Pölynkeräyspussi

16. Kytkentäadapteri

3. Toimituksen sisältö, kuva A

Kohta Lukumäärä Nimike 1x Kipsilevyn hiomakone 4 1x Lisäkahva 9 6x Hiomapaperi 10 1x Joustava poistoimuletku 11 1x Pölynkeräyspussi 12 1x Kantohihna 14 1x Ruuvimeisseli 15 1x Kuusiokoloavain 16 1x Kytkentäadapteri 2x Varahiiliharjat 1x Käyttöohje

Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas Toivomme sinun viihtyvän uuden tuotteesi parissa. Huomautus: Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tä- män tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,

• Käyttöohjeen laiminlyönti

• Ulkopuolisten, valtuuttamattomien henkilöiden toi- mesta tehdyt korjaukset

• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen

• määräystenvastainen käyttö

• sähkölaitteiden rikkoutumiset laiminlyötäessä säh- kömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113 Huomaa: Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa. Tämän käyttöohjeen tarkoituksena on helpottaa tuot- teeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä. Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asian- mukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja pa- rannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden li- säksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat määräykset. Säilytä käyttöohjetta tuotteen yhteydessä muovikuo- ressa lialta ja kosteudelta suojattuna. Jokaisen käyt- töhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Tuotteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot tuotteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.www.scheppach.com

5. Turvallisuusohjeet

m VAROITUS Lue kaikki turvallisuusohjeet, oh- jeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa. Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi ”sähkötyökalu” tar- koittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa). Työpaikan turvallisuus a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia. b) Älä työskentele sähkötyökalulla räjähdys- vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muo- dostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja muut henkilöt loitolla sähkötyö- kalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan. Sähköturvallisuus a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa mil- lään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyöka- lujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi. b) Vältä vartalon kosketusta maadoitettuihin pin- toihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu. c) Pidä sähkötyökalu loitolla sateesta tai kosteu- desta. Jos sähkötyökaluun pääsee vettä, sähköis- kun vaara kasvaa. d) Älä käytä liitäntäjohtoa epätarkoituksen- mukaisesti esim. sähkötyökalun kanta- miseen ja ripustamiseen, äläkä irrota pis- toketta pistorasiasta vetämällä johdosta.

4. Määräystenmukainen käyttö

Tämän tuotteen määräystenmukainen käyttö sisältää suuripintaisten kipsilevyjen kuivahionnan sopivilla hi- omapapereilla ennen kipsilevyjen maalausta tai tape- tointia. Tämä tuote ei sovellu pienten pintojen ja kulmien ja reunojen käsittelyyn. Se ei myöskään sovellu tapettien pois hiomiseen eikä sitä saa käyttää märkähiontaan. Tuotetta ei saa käyttää katkaisu- tai rouhintahioma- koneena, kiillotuskoneena tai yhdessä teräsharjojen kanssa. Tällä tuotteella ei saa työstää asbestia sisäl- täviä materiaaleja. Tuotetta saa käyttää vain sen käyttötarkoituksen mu- kaisesti. Kaikki muunlainen käyttö katsotaan määräys- tenvastaiseksi käytöksi. Kaikista näin syntyneistä va- hingoista ja tapaturmista vastaa käyttäjä, ei valmistaja. Määräystenmukaiseen käyttöön kuuluu myös turvalli- suusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen. Tuotetta käyttävien ja huoltavien henkilöiden on pereh- dyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista. Sen lisäksi voimassa olevien tapaturmantorjuntamää- räyksiä on noudatettava tunnontarkasti. Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava. Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista. Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla. Valmistajan määrittämiä turvallisuus-, työ- ja huolto- määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava. Huomaa, että tuotteitamme ei ole tarkoitettu kaupalli- seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoit- tamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa. Valmistaja ei vastaa vahingoista, jotka ovat aiheutu- neet käyttötarkoituksesta poikkeavasta käytöstä tai väärin tapahtuvasta käytöstä.www.scheppach.com

g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käy- töllä voidaan vähentää pölystä aiheutuvia vaaroja. h) Älä tuudittaudu katteettomaan turvallisuu- dentunteeseen äläkä poikkea sähkötyökalujen turvamääräyksistä vaikka olisit jo harjaantu- nut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin. Sähkötyökalun käyttö ja käsittely a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopi- valla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella. b) Älä käytä sähkötyökalua, jonka kytkin on vial- linen. Sähkötyökalu, jota ei voi kytkeä asianmu- kaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata. c) Vedä pistoke irti pistorasiasta ja/tai poista ir- rotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyöka- lun pois. Nämä varotoimenpiteet estävät sähkö- työkalun tahattoman käynnistymisen. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henki- löiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytös- sä sähkötyökalut ovat vaarallisia. e) Hoida sähkötyökaluja ja käytettäviä työkalu- ja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto. f) Pidä leikkuutyökalut terävinä ja puhtaina. Huo- lellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevy- emmin ohjailtavissa. g) Käytä sähkötyökalua, käytettäviä työkaluja jne. näiden ohjeiden mukaisella tavalla. Huo- mioi tällöin työolosuhteet ja suoritettava teh- tävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaaral- lisiin tilanteisiin. Pidä liitäntäjohto loitolla kuumuudesta, öljys- tä, terävistä reunoista tai liikkuvista laitteen osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi. e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ul- kokäyttöön. Ulkokäyttöön hyväksytyn jatkojoh- don käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttöä kosteassa ympä- ristössä ei voi välttää, käytä vikavirtasuoja- kytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Ihmisten turvallisuus a) Ole tarkkaavainen, toimi varovaisesti ja me- nettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion her- paantuminen hetkeksikin sähkötyökalua käytettä- essä voi johtaa vakaviin vammautumisiin. b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarus- tuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojai- mien käyttö sähkötyökalulla tehtävistä töistä riip- puen vähentää vammautumisvaaraa. c) Estä tahaton käyttöönotto. Varmista, että säh- kötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkö- työkalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia. d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja. e) Vältä epänormaaleja vartalon asentoja. Var- mista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa. f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jää- dä kiinni liikkuviin osiin.www.scheppach.com

g) Älä käytä vahingoittuneita käyttötyökaluja. Tarkasta käyttötyökalut aina ennen käyttämis- tä irronneiden lastujen ja halkeamien varalta, tarkasta hiomalautanen halkeamien, kulumien tai loppuun kulumisen osalta ja tarkasta, on- ko teräsharjoissa irronneita tai murtuneita te- räslankoja. Jos sähkötyökalu tai käyttötyökalu putoaa, tarkasta, onko se vioittunut tai käytä vioittumatonta käyttötyökalua. Jos olet tar- kastanut käyttötyökalun ja otat sen käyttöön, sinun ja muiden lähellä olevien henkilöiden on pysyteltävä pyörivän käyttötyökalun tason ulkopuolella. Anna laitteen käydä yhden mi- nuutin ajan suurimmalla kierrosluvulla. Vial- liset käyttötyökalut murtuvat yleensä tämän tes- tiajan aikana. h) Käytä henkilökohtaista suojavarustusta. Käytä käyttösovelluksesta riippuen koko kasvot peittävää suojanaamaria, silmäsuo- jaimia tai suojalaseja. Jos se on tarpeen, käytä pölynaamaria, kuulosuojaimia, suoja- käsineitä tai erityistä suojainta, joka suojaa sinua pieniltä hioma- ja materiaalihiukka- silta. Silmät on suojattava sinkoilevilta hiuk- kasilta, joita syntyy erilaisissa käyttösovel- luksissa. Pöly- tai hengityksensuojanaamarin on suodatettava käytössä syntyvä pöly pois. Jos altistut pitkään voimakkaalle melulle, voit saa- da kuulovaurion.

i) Varmista, että muut henkilöt pysyvät turvalli-

sen etäisyyden päässä työalueeltasi. Kaikkien työalueelle astuvien henkilöiden on käytettävä henkilökohtaista suojavarustusta. Työkappa- leesta murtuneet osat tai murtuneet käyttötyökalut voivat sinkoilla ympäristöön ja aiheuttaa vammoja myös suoran työalueen ulkopuolella. j) Pidä laitteesta kiinni eristetyistä tartuntapin- noista, kun suoritat töitä, joissa käyttötyökalu voi osua piileviin virtajohtoihin tai omaan vir- tajohtoonsa. Kosketus jännitettä johtaviin johtoi- hin voi tehdä myös metalliset laitteen osat jännit- teellisiksi ja aiheuttaa sähköiskun. k) Pidä virtajohto loitolla pyörivistä käytettävistä työkaluista. Jos menetät laitteen hallinnan, virta- johto voi repeytyä tai takertua ja kätesi tai raajasi voivat mennä pyörivään käyttötyökaluun. l) Älä koskaan laske sähkötyökalua alas ennen kuin käytettävä työkalu on pysähtynyt koko- naan. Pyörivä käyttötyökalu voi koskea asetus- pintaan, jolloin voit menettää sähkötyökalun hal- linnan. h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita. Huolto a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena. Turvallisuusohjeet kaikkiin käyttösovelluksiin - yhteiset turvallisuusohjeet hiomiseen, hiekkapa- perihiomiseen, työskentelyyn teräsharjoilla, kiil- lottamiseen ja katkaisuhiontaan a) Tätä sähkötyökalua tulee käyttää hiekkapape- rihiomakoneena. Huomioi kaikki turvallisuus- ohjeet, ohjeet, esitykset ja tiedot, jotka olet saanut laitteen mukana. Jos et huomioi seuraa- via ohjeita, seurauksena voi olla sähköisku, tuli- palo ja/tai vakavia vammoja. b) Tämä sähkötyökalu ei sovellu hiomiseen, työskentelyyn teräsharjoilla, kiillottamiseen ja katkaisuhiontaan. Sähkötyökalulle sopimaton käyttö voi altistaa vaaroille ja vammautumisille. c) Älä käytä lisävarusteita, joita valmistaja ei ole erityisesti tarkoittanut ja suositellut tälle sähkötyökalulle. Vain se, että jokin lisävaruste voidaan kiinnittää sähkötyökaluun, ei takaa sen käytön olevan turvallista. d) Käyttötyökalun sallitun kierrosluvun on olta- va vähintään niin korkea kuin sähkötyökalun määritetty korkein mahdollinen kierrosluku. Lisävarusteet, joita pyöritetään nopeammin kuin mikä niille on sallittua, voivat murtua ja osia voi sinkoilla ympäristöön. e) Käyttötyökalun ulkoläpimitan ja paksuuden on vastattava tämän sähkötyökalun mittatietoja. Väärin mitoitettuja käyttötyökaluja ei voi suojata riittävästi tai niitä ei voi hallita kunnolla. f) Hiomalaikkojen, laippojen, lautaslaikkojen tai muiden lisävarusteiden on sovittava tarkasti sähkötyökalun hiomakaraan. Käyttötyökalut, jotka eivät sovi tarkasti sähkötyökalun hioma- karaan, pyörivät epätasaisesti, tärisevät erittäin voimakkaasti ja voivat aiheuttaa hallinnan mene- tyksen.www.scheppach.com

c) Vältä vartalosi viemistä sille alueelle, jolle sähkötyökalu liikkuu takaiskussa. Paluuisku vie sähkötyökalun vastakkaiseen suuntaan hi- omalaikan pyörimissuuntaan nähden (juuttumis- kohdasta). d) Työskentele erityisen varovaisesti alueilla, joissa on kulmia, teräviä reunoja jne. Estä käyttötyökalun kimmahtaminen taaksepäin työkappaleesta ja juuttuminen. Pyörivällä käyt- tötyökalulla on taipumus juuttua kulmissa, terävis- sä reunoissa tai kun se kimmahtaa. Tämä aiheut- taa hallinnan menetyksen tai paluuiskun. e) Älä käytä ketju- tai hammastettua sahanterää. Sellaiset käyttötyökalut aiheuttavat usein paluuis- kun tai sähkötyökalun hallinnan menetyksen. Turvallisuusohjeet hiomapaperihiontaan a) Älä käytä liian suuria hiomapapereita, vaan noudata valmistajan antamia hiomapaperin kokoa koskevia tietoja. Hiomalaikat, jotka ulot- tuvat lautaslaikan yli, voivat aiheuttaa vammoja ja lisäksi ne voivat juuttua, repiä hiomalaikan tai aiheuttaa takaiskun. Lisäturvallisuusohjeet a) Liitä pölynimuri mukana toimitetulla sovitti- mella, kun työskentelet. b) HUOMIO! Älä päästä hiomapölyä avotulen lähel- le, pölyt voivat räjähtää. c) Käytä aina suojalaseja ja pölysuojanaama- ria, kun suoritat hiontatöitä, erityisesti pään yläpuolella tehtävissä töissä ja työstettäessä kriittisiä materiaaleja! Määrättyjä materiaaleja työstettäessä (esim. lyi- jyvärit, muutamat puu- ja metallilajit) synnyttävät haitallisia tai myrkyllisiä pölyjä. Koskeminen näihin pölyihin tai niiden hengittämi- nen voi vaarantaa käyttöhenkilön tai lähellä ole- vien henkilöiden terveyden. Tärinän ja melun muodostumista koskevia ohjeita Rajoita melun ja tärinän muodostuminen minimiin!

1. Käytä vain moitteettomassa kunnossa olevia säh-

2. Huolla ja puhdista sähkötyökalu säännöllisesti.

3. Mukauta työtapasi sähkötyökalulle sopivaksi.

4. Älä ylikuormita sähkötyökalua.

5. Tarkastuta sähkötyökalu tarvittaessa.

6. Kytke sähkötyökalu pois päältä, jos sitä ei käytetä.

m) Älä anna sähkötyökalun käydä kantaessasi sitä. Vaatteesi voivat pyörivään käyttötyökaluun koskiessaan takertua siihen ja käyttötyökalu voi viiltää haavan vartaloosi. n) Puhdista sähkötyökalun tuuletusaukot sään- nöllisesti. Moottorin puhallin vetää pölyä kote- loon ja metallipölyn kertyminen voi aiheuttaa säh- kövirtaan liittyviä vaaroja. o) Älä käytä sähkötyökalua palavien materiaalien lähellä. Kipinät voivat sytyttää nämä materiaalit. p) Älä käytä mitään sellaisia käyttötyökaluja, jot- ka vaativat nestemäistä jäähdytysainetta. Ve- den tai muiden nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun. Turvallisuusohjeet kaikkiin käyttösovelluksiin - Paluuisku ja vastaavat turvallisuusohjeet Paluuisku on äkillinen reaktio, joka aiheutuu käytettä- vän työkalun, kuten hiomalaikan, lautaslaikan, teräs- harjan jne. kiinni jäämisestä tai jumittumisesta. Kiinni juuttuminen tai jumittuminen johtaa pyörivän käyttö- työkalun äkilliseen pysähtymiseen. Tämän seurauksena sähkötyökalu heilahtaa hallitse- mattomasti juuttumiskohdasta käytettävän työkalun pyörimissuuntaa vastaan. Jos esim. hiomalaikka on juuttunut työkappaleeseen tai tarttunut siihen kiinni, hiomalaikan reuna, joka on uponnut työkappaleeseen, jää kiinni ja sen seurauk- sena hiomalaikka murtuu tai aiheuttaa paluuiskun. Hiomalaikka liikkuu sen jälkeen kohti käyttävää hen- kilöä tai hänestä poispäin, riippuen laikan pyörimis- suunnasta juuttumiskohdassa. Tällöin hiomalaikka voi myös murtua. Paluuisku on seuraus sähkötyökalun väärästä tai vir- heellisestä käytöstä. Se voidaan estää sopivilla varotoimenpiteillä seuraa- vassa kuvatulla tavalla. a) Pidä lujasti kiinni sähkötyökalusta ja ase- ta vartalosi ja käsivartesi sellaiseen asen- toon, jossa voit vastustaa takaiskuvoimia. Käytä aina lisäkahvaa, jos sellainen on ole- massa, voidaksesi hallita paluuiskun voiman tai reaktiomomentin mahdollisimman hyvin. Käyttöhenkilö voi sopivilla varotoimenpiteillä hal- lita paluuisku- ja reaktiovoimaa. b) Älä koskaan laita käsiäsi pyörivien käyttötyö- kalujen lähelle. Käyttötyökalu voi paluuiskussa liikahtaa käsiesi päälle.www.scheppach.com

Tärinäarvot Pääkahvan tärinä a

Oikeus teknisiin muutoksiin pidätetään! Käytä kuulosuojaimia! Melu voi aiheuttaa kuulovamman. Huomautus:

• Ilmoitettu käsiin kohdistuvan tärinän arvo perustuu hiomiseen hiomalaikalla. Muussa käytössä voi esiin- tyä toisenlaisia arvoja.

• Melu- ja tärinäarvot on määritetty standardin EN 62841-1 mukaisesti.

• Ilmoitettu tärinäarvo on mitattu standardin mukaisel- la testimenettelyllä ja sitä voidaan käyttää vertailu- arvona vertailussa toisiin sähkötyökaluihin.

• Ilmoitettua tärinäarvoa voidaan käyttää myös en- simmäiseen arviointiin. Tärinä: Vältä tärinään liittyviä riskejä, esim. valkosormisuuden riskiä (verenkiertohäiriöt) pitämällä usein työtaukoja, joiden aikana esim. hierot kämmeniäsi yhteen. Valkosormisuus on verisuonisairaus, jossa sormissa ja varpaissa olevat pienet verisuonet supistuvat epä- tavallisen voimakkaasti. Oireisiin kuuluvat: Tunnotto- muus, herkkyyden menetys, pistely, kihelmöinti, särky, voimattomuus, värimuutokset tai muutokset ihon kun- nossa. Kyseiset alueet eivät saa enää riittävästi verta ja ne ovat siksi hyvin vaaleita. Tärisevien työkalujen toistuva käyttö voi henkilöillä, joiden verenkierto on heikentynyt (esim. tupakoitsijat, diabeetikot), laukaista hermovaurioita. Jos havaitset epätavallisia muutoksia itsessäsi, lopeta työskentely heti ja ota yhteyttä lääkäriin. Tuotetta pitkäaikaisesti ja säännöllisesti käyttäviä henkilöitä suositellaan tark- kailemaan käsien ja sormien kuntoa tarkasti. Näiden vaarojen vähentämiseksi on huomioitava seuraavat ohjeet:

• Pidä kehosi, erityisesti kätesi, lämpiminä kylmällä ilmalla.

• Pidä säännöllisesti taukoja ja liikuta tällöin käsiäsi vilkastuttaaksesi verenkiertoa. Jäännösriskit Vaikka tätä sähkötyökalua käytetään määräystenmu- kaisesti, jäljelle jää aina jäännösriskejä. Seuraavia vaaroja voi esiintyä tämän sähkötyökalun mallin ja version yhteydessä: a) Käsiin ja käsivarsiin kohdistuvasta tärinästä ai- heutuvat terveyshaitat, jos laitetta käytetään pit- kään tai jos sitä ohjataan ja huolletaan epäasian- mukaisella tavalla. b) Vammat ja aineelliset vahingot, jotka ovat seura- usta ympäristöön sinkoilevista käyttötyökaluista, jotka äkillisen vaurion, kulumisen tai epäasian- mukaisen paikalleen asettamisen vuoksi irtoavat sähkötyökalusta ja lentävät pois. c) Palovammat ja viiltovammat, jos käyttötyökalu heti käytön jälkeen pääsevät kosketuksiin paljaan ihon kanssa tai jos niihin kosketaan. m VAROITUS! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vaka- vien tai hengenvaarallisten vammojen vaaran vähen- tämiseksi suosittelemme, että ihonalaisia lääkinnälli- siä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

Lautaslaikan halkaisija 210 mm Hiomalaikan halkaisija 215 mm Mitat PxLxK 380x260x260 mm Poistoimuletkun pituus 1500 mm Karan koko M14 Suojausluokka II Paino 3,4 kg Melu- ja tärinäarvot Äänen painetaso L

94,2 dB Äänen tehotaso L

2. Kun irrotat lisäkahvan (4), kierrä se vastapäivään

Hiomapaperin raekoko on merkitty taustapuolelle. Mitä pienempi numero, sitä karkeampi raekoko.

1. Käytä karkearakeista hiomapaperia karkeisiin

hiontatöihin ja hienorakeista hiomapaperia vii- meistelyyn. Alumiinioksidia, piikarbidia tai muita synteettisiä hioma-aineita sisältävät hiomapaperit ovat suositeltavimpia.

2. Aloita karkealla hionnalla ja lopeta pienimmällä

raekoolla, kun käytettävissäsi on eri raekokojen hi- omapapereita. Näin saadaan aikaan hyvä ja sileä hiontatulos.

8.3 Hiomapaperin asettaminen (kuvat 3, 4)

1. Aseta tuote tasaiselle alustalle.

2. Aseta hiomapaperi (9) tarranauhamekanismilla

kiinni hiomalevyyn (8).

3. Suuntaa hiomapaperi (9) hiomalevyyn (8) ja paina

se siihen tasaisesti kiinni.

4. Varmista, että hiomalevyn (8) aukot ovat kohdak-

kain hiomapaperin (9) reikien kanssa.

8.4 Pölynimun liitäntä

m VAROITUS! Kun työstetään esim. lyijyä sisältäviä maaleja, voi muodostua haitallisia/myrkyllisiä kaasuja. Ne ai- heuttavat vaaraa sekä käyttäjälle että lähellä olevil- le henkilöille! Käytä tätä sähkötyökalua sen vuoksi vain yhdessä pölyn poistoimulaitteen kanssa ja suojaa itsesi ja muut työalueella olevat henkilöt li- säksi sopivilla henkilökohtaisilla suojavarusteilla! Tämän tuotteen käytössä muodostuu paljon pölyä. Pölyn poistoimulaite on erittäin hyödyllinen työalueen puhtaana pitämiseksi ja käyttäjän pölylle altistumisen vähentämiseksi.

8.5 Poistoimuletkun asennus (kuvat 5.1 - 5.3)

1. Liitä liitäntäadapteri (16) pölynimuliitäntään (7).

2. Liitä poistoimuletku (10) liitäntäadapteriin (16).

3. Kierrä poistoimuletkua (10) oikealle yhdistääksesi

molemmat osat toisiinsa.

4. Kun irrotat, kierrä poistoimuletkua (10) vasemmal-

le, vedä poistoimuletku (10) ulos ja poista liitäntä- adapteri (16).

• Rajoita suuresti tärisevien työkalujen päivittäistä käyttöä ja jaa käyttöjaksot usealle päivälle. Tee työ- suunnitelma, jolla tärinäkuormitusta voidaan rajoittaa.

• Jotta tuote tärisee mahdollisimman vähän, huolla se säännöllisesti ja varmista, että tuotteen osat on kiin- nitetty hyvin. Vaihda kuluneet osat viipymättä.

• Vaihda työasentoa säännöllisesti.

• Mikäli tuotetta tarvitaan ja käytetään hyvin usein, sinun kannattaa ottaa yhteyttä alan liikkeeseen ja tarvittaessa hankkia tärinää vaimentava lisävarus- tus (kahvat).

7. Purkaminen pakkauksesta

• Avaa pakkaus ja ota tuote varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus- ja kuljetus- varmistukset (jos sellaiset on).

• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvau- rioita. Valitukset on annettava heti kuljettajan tiedok- si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuu- ajan päättymiseen asti.

• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.

• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toi- mivalta alan jälleenmyyjältä.

• Ilmoita tilauksissa tuotteen tuotenumero ja valmis- tusvuosi. m VAROITUS! Tuote ja pakkausmateriaalit eivät ole lasten leik- kikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien jou- tuminen nieluun ja tukehtuminen!

8. Asennus ja käyttäminen

m HUOMIO! Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa! m VAROITUS! Vedä virtapistoke aina irti ennen kuin alat säätää tuo- tetta.

8.1 Lisäkahvan (4) asennus

1. Ota lisäkahva (4) ja kierrä sitä myötäpäivään tätä

varten olevaan kierteeseen, kunnes se on lujasti kiinni.www.scheppach.com

2. Pitele tuotetta kunnolla tartuntapinnoista (3, 4) ja

kytke se kuvatulla tavalla päälle.

3. Odota, kunnes käyttötyökalu on saavuttanut täy-

4. Säädä poistoimutehoa tarvittaessa.

5. Ohjaa hiomalevyä (8) mieluiten samansuuntaisesti

seinän kanssa ja aseta se työstettävälle pinnalle ensimmäisenä.

6. Liikuta tuotetta tasaisilla liikkeillä pinnan yli.

Huomautus: Älä pidä tuotetta liian kauan samassa kohdassa välttääksesi epätasaiset hiomatulokset.

7. Nosta hiomalevy (8) pois työstettävästä pinnasta

ennen kuin kytket tuotteen pois päältä.

8. Odota, kunnes käytettävä työkalu on pysähtynyt

kokonaan, ennen kuin lasket tuotteen alas. 8.12. Käytön jälkeen

1. Kytke tuote edellä kuvatulla tavalla pois päältä, ir-

rota se virransyötöstä ja anna sen jäähtyä.

2. Puhdista ja huolla tuote kohdassa 10 kuvatulla ta-

valla ja säilytä sitä huolellisesti.

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä. Vialliset sähköliitäntäjohdot Sähkön liitosjohtoon syntyy usein eristevaurioita. Syitä ovat:

• Painaumakohdat, jos liitosjohdot viedään ikkunoi- den tai ovenraon läpi.

• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet- tu väärin.

• Viiltokohdat ajettaessa liitosjohdon ylitse.

• Eristevauriot repäistäessä irti seinäpistorasiasta.

• Eristeen vanhenemisesta aiheutuvat halkeamat. Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa.

8.6 Pölynkeräyssäkin asennus (kuvat 6.1 - 6.4)

1. Liitä poistoimuletku (10) pölynkeräyssäkin (11) lii-

2. Varmista, että pölynkeräyspussin (11) liitäntäosas-

sa oleva tappi lukittuu paikalleen, jolloin poistoi- muletku (10) on lujasti kiinni pölynkeräyspussissa (11).

3. Ripusta kantohihna (12) pölynkeräyssäkissä (11) ja

tuotteessa oleviin lenkkeihin.

4. Kun irrotat pölynkeräyssäkin (11), paina poistoimu-

letkun (10) lukittunutta liitäntäosaa ruuvimeisselillä (14) ja vedä poistoimuletku (10) ulos.

8.7 Liittäminen virransyöttöön

1. Varmista, että tuote on kytketty pois päältä. Kytke

pääkytkin (6) aina Pois-asentoon ennen kuin liität laitteen virransyöttöön.

2. Liitä verkkopistoke määräystenmukaisesti asen-

nettuun pistorasiaan, joka vastaa teknisissä tie- doissa olevia vaatimuksia.

3. Tuote on nyt valmis käyttöön.

8.8 Kierrosluvun säätö (kuva 2)

Säädä käyntinopeus käyttöön sopivaksi ennen työn aloittamista. Käytä alhaista käyntinopeutta karkeisiin hiomatöihin, lisää käyntinopeutta hienompia töitä var- ten. Säädä hiomalevyn kierroslukua kiertämällä säätöpyö- rää (1).

8.9 Kytkeminen päälle/pois (kuva 1)

Kytkeminen päälle: Paina pääkytkintä (6). Jatkuva käyttö: Paina pääkytkintä (6) ja varmista se päällekytkennän estolla (2). Kytkeminen pois päältä: Paina pääkytkintä (6) lyhyesti ja vapauta se sitten välit- tömästi uudelleen. Huomautus: Käytettävä työkalu pyörii edelleen jonkin aikaa pois kytkemisen jälkeen. Odota, kunnes käytet- tävä työkalu on pysähtynyt kokonaan, ennen kuin las- ket tuotteen alas.

8.10 Imutehon säätö (kuva 7)

1. Kierrä poistoimun säädintä (5) niin kauan, kunnes

10.2.2 Hiiliharjojen vaihtaminen

Hiiliharjat ovat kuluvia osia, jotka kuluvat käytön ai- kana. Sen vuoksi hiiliharjat on tarkastettava säännöl- lisesti. Kytkentäpiirin vahingoittumisen välttämiseksi molemmat hiiliharjat on vaihdettava samanaikaisesti. m VAROITUS! Vain valtuutetut huoltoasentajat saavat vaihtaa hiiliharjoja. Laitetta saa käyttää vain molempien hiiliharjojen kanssa!

10.2.3 Hiomapaperin vaihtaminen (kuva 3)

m VAROITUS! Irrota virtapistoke!

1. Aseta tuote tasaiselle alustalle.

2. Vedä hiomapaperi (9) irti hiomalevystä (8).

3. Aseta uusi/toinen hiomapaperi (katso 8.3).

10.2.4 Virtajohdon vaihtaminen

Jos sähkötyökalun verkkoliitäntäjohto on vioittunut, sen vaihtaminen on vaarojen välttämiseksi teetettävä valmistajalla tai valmistajan valtuuttamassa asiakas- palvelupisteessä tai muulla pätevällä henkilöllä. m VAROITUS! Tuotteen sisällä ei ole mitään sellaisia osia, joita käyttäjä voisi huoltaa! Älä koskaan avaa tuotetta! Teetä mittavammat huoltotyöt pätevällä ammatti- henkilöllä!

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Hiiliharjat, hiomalevy, hiomapaperi

• eivät välttämättä sisälly toimitukseen! Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm- me. Skannaa sitä varten etusivulla oleva QR-koodi.

Varastoi tuotetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Ihanteellinen varastointilämpötila on 5–30 ˚C. Säilytä tuotetta alkuperäispakkauksessa. Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyt- töohje tuotteen läheisyydessä. Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F. Tyyppimerkinnän painatus liitosjohdossa on pakollista. Yksivaiheisia vaihtovirtamoottoreita käytettäessä suo- sittelemme käyttämään sulaketta C 16A tai K 16A ko- neilla, joiden käynnistymisvirta on korkea (yli 3000 W)! Kytkentätyyppi Y Kun verkkoliitäntäjohto on vaihdettava, vaihtaminen on vaarojen välttämiseksi annettava valmistajan tai sen edustajan tehtäväksi.

10. Puhdistus, huolto ja varastointi

m VAROITUS! Vedä virtapistoke irti pistorasiasta aina ennen kuin alat käsitellä itse tuotetta (esim. kuljetus, asennus, varustelu, puhdistus- ja huoltotyöt)!

• Pidä suojalaitteet, tuuletusaukot ja moottorin kotelo mahdollisimman pölyttöminä ja puhtaina.

• Pyyhi tuote puhtaalla pyyhkeellä tai puhalla sitä hei- kolla paineilmalla (enintään 3 baaria).

• Puhdista tuote aina heti käytön jälkeen.

• Älä käytä puhdistus- ja liuotinaineita, koska ne voi- vat vioittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

Tarkasta tuote ja lisävarusteet (esim. käyttötyökalut) aina ennen käyttöä ja käytön jälkeen kulumisen ja vau- rioiden varalta. Vaihda ne tarvittaessa uusiin tässä käyttöohjeessa kuvatulla tavalla. Huomioi tällöin tekniset vaatimukset.

10.2.1 Hiomalevyn vaihtaminen (kuvat 8.1 - 8.2)

1. Poista hiomapaperi (9).

2. Työnnä kuusiokoloavain (15) hiomalevyn (8) kes-

kellä olevaan kuusioreikään ja kierrä sitä myötä- päivään irrottaaksesi vahingoittuneen hiomalevyn (8).

3. Aseta uusi hiomalevy (8) ja kiinnitä se uudelleen.www.scheppach.com

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksi- tyistalouteen, vanha laite voidaan samalla loppu- käyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan sovel- taa näistä poikkeavia ehtoja.

1. Kanna tuotetta aina sen tartuntapinnoista.

2. Pakkaa tuote laatikkoon (alkuperäispakkaukseen)

välttääksesi kuljetusvahinkoja.

3. Suojaa tuote tärinältä ja ravistelulta, erityisesti ajo-

neuvolla kuljetettaessa.

12. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet Pakkausmateriaalit voidaan kier- rättää. Hävitä pakkaukset ympä- ristönsuojelumääräysten mukaan. Sähkö- ja elektroniikkalaitteiden käsittelyä koske- van lain tiedot Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä laji- teltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittu- mattomina ennen laitteen hävittämistä! Niiden hävit- tämistä säädellään vastaavassa paristojen ja akku- jen käsittelyä koskevassa laissa.

• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt- täjän velvollisuutena on toimittaa laite lain mukaisel- la tavalla kierrätykseen.

• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

• Yliviivattua roskalaatikkoa kuvaava symboli tarkoit- taa, että sähkö- ja elektroniikkalaitteita ei saa hävit- tää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa ve- loituksetta seuraaviin paikkoihin: - Julkiset hävitys- tai keräyspaikat (esim. kunnalli- nen kierrätyskeskus) - Sähkölaitteita myyvät liikkeet (paikalliset tai ver- kossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti. - Valmistajalle tai lähialueella sijaitsevaan valtuu- tettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö- laitetta. joiden reunan pituus on enintään 25 cm.www.scheppach.com

13. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos laitteesi ei joskus toimi oi- kein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen. Häiriö Mahdolliset syyt Korjauskeinot Tuote ei käynnisty Virransyöttö on katkennut Tarkasta virransyöttö liittämällä joku toinen tuote Verkkovirran johto tai pistoke on viallinen Teetä tarkastus valtuutetulla sähköasentajalla Muu tuotteen sähkövika Teetä tarkastus valtuutetulla sähköasentajalla Tuote ei saavuta täyttä tehoa Jatkojohto on liian pitkä ja/tai sen poikkileikkaus on liian pieni Käytä jatkojohtoa, jonka pituus ja/tai poikkileikkaus vastaa annettuja tietoja Virtalähteen (esim. generaattori) jännite on liian alhainen Liitä tuote sopivaan virtalähteeseen Huono työtulos Käyttötyökalu on kulunut Vaihdatuta käyttötyökalu Hiomalevy on kulunut Vaihdatuta hiomalevy Pölyä muodostuu paljon Pölyn poistoimua ei ole liitetty/kytketty päälle Liitä/kytke päälle pölyn poistoimuwww.scheppach.com

14. Vaatimustenmukaisuusvakuutus
