BRUGSANVISNING DS200 SCHEPPACH

Gipsvægs-slibemaskine Oversættelse fra den oprindelige betjeningsvejledning 244www.scheppach.com 2www.scheppach.com

5. Säkerhetsanvisningar

et på dammuppsamlingssäcken (11).

10.2.4 Byta nätanslutningskabeln

Forklaring til symbolerne på produktet Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sik- kerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker. Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader. Brug altid to hænder til arbejdet! Brug høreværn. Støjpåvirkning kan føre til høretab. Beskyttelsesklasse II Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materiale må ikke bearbejdes! Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af apparatet, kan forringe synet. Produktet opfylder gældende EU- direktiver.

I denne brugsanvisning er de steder, der vedrører sikkerheden, forsynet med dette symbol.www.scheppach.com

Ud over sikkerhedsforskrifterne i denne brugsanvis- ning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for lignende produkter, overholdes. Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

5. Udsugningsjustering

10. Fleksibel udsugningsslange

Pos. Stk. Betegnelse 1x Gipsvægs-slibemaskine 4 1x Ekstra håndgreb 9 6x Slibepapir 10 1x Fleksibel udsugningsslange 11 1x Støvopsamlingspose 12 1x Bærerem 14 1x Skruetrækker 15 1x Unbrakonøgle 16 1x Tilslutningsadapter 2x Reservekulbørster 1x Brugsanvisning

Den tilsigtede brug af dette produkt omfatter tørslib- ning af større gipsvægge som forberedelse til maling eller tapetsering ved hjælp af egnede slibeblade.

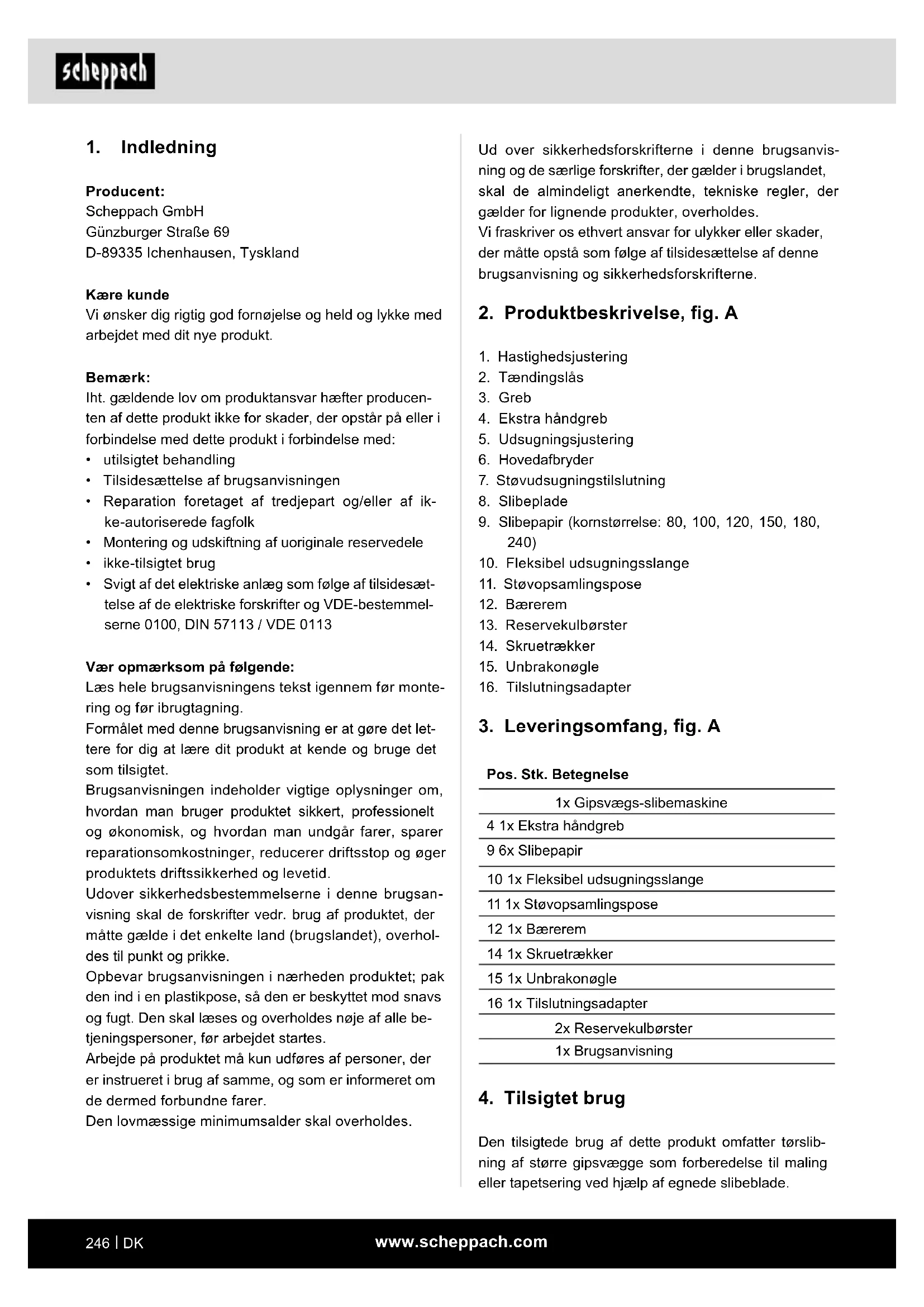

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Kære kunde Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt. Bemærk: Iht. gældende lov om produktansvar hæfter producen- ten af dette produkt ikke for skader, der opstår på eller i forbindelse med dette produkt i forbindelse med:

• utilsigtet behandling

• Tilsidesættelse af brugsanvisningen

• Reparation foretaget af tredjepart og/eller af ik- ke-autoriserede fagfolk

• Montering og udskiftning af uoriginale reservedele

• Svigt af det elektriske anlæg som følge af tilsidesæt- telse af de elektriske forskrifter og VDE-bestemmel- serne 0100, DIN 57113 / VDE 0113 Vær opmærksom på følgende: Læs hele brugsanvisningens tekst igennem før monte- ring og før ibrugtagning. Formålet med denne brugsanvisning er at gøre det let- tere for dig at lære dit produkt at kende og bruge det som tilsigtet. Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsan- visning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overhol- des til punkt og prikke. Opbevar brugsanvisningen i nærheden produktet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle be- tjeningspersoner, før arbejdet startes. Arbejde på produktet må kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer. Den lovmæssige minimumsalder skal overholdes.www.scheppach.com

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug. Udtrykket ”elværktøj”, der er anvendt i sikkerhedsfor- skrifterne, henviser til lysnet-drevne elværktøjer (med netledning) og til batteridrevne elværktøjer (uden net- ledning). Arbejdspladssikkerhed a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker. b) Arbejd ikke med elværktøjet i eksplosionsfar- lige omgivelser, hvor der ndes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe. c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet. Elektrisk sikkerhed a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på no- gen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød. b) Undgå kropskontakt med jordede overader som rør, varmeapparater, komfurer og køle- skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Hold elværktøj på afstand af regn og fugt. Ind- trængning af vand i et elværktøj øger risikoen for at få stød. d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsled- ningen på afstand af varme, olie, skarpe kanter eller bevægelige dele af apparatet. Beskadige- de eller sammenltrede tilslutningsledninger øger risikoen for at få stød. e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlæn- gerledning, der er egnet til udendørs brug, reduce- rer risikoen for at få elektrisk stød. f) Hvis brug af elværktøjet i fugtigt miljø er uund- gåelig, skal du bruge en fejlstrømsafbryder. Dette produkt er ikke egnet til bearbejdning af mindre områder samt hjørner og kanter. Det er heller ikke eg- net til slibning af tapet og må ikke bruges til vådslibning. Produktet må ikke bruges som afskærings- eller grovs- libemaskine, polermaskine eller med trådbørster. Der må ikke forarbejdes asbestholdige materialer med det- te produkt. Produktet må kun bruges til det fastlagte formål. En- hver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer an- svaret for materielle skader eller personskader af en- hver art, der måtte opstå som følge heraf. Tilsigtet anvendelse omfatter også overholdelse af sik- kerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen. Personer, der benytter og vedligeholder produktet, skal være fortrolige med dette og være informeret om mu- lige farer. Derudover skal de gældende ulykkesforebyggende for- skrifter overholdes meget nøje. Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes. Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader. Produktet må kun bruges med originale dele og origi- nalt tilbehør fra producenten. Producentens forskrifter vedrørende sikkerhed, ar- bejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes. Vær opmærksom på, at vores produkter ikke er kon- strueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksom- heder samt til lignende arbejde. Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert be- tjening.

5. Sikkerhedsforskrifter

m ADVARSEL Læs alle sikkerhedsforskrifter og anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskre- vet, kan dette føre til elektrisk stød, brand og/eller al- vorlige personskader.www.scheppach.com

b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager juste- ringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet. d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer. e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele re- pareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj. f) Hold skæreværktøj skarpt og rent. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre. g) Brug elværktøjet, indsatsværktøjet, ind- satsværktøjer osv. i henhold til disse instruk- tioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer. h) Hold greb og gribeader tørre, rene og fri for olie og fedt. Glatte greb og gribeader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer. Service a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina- le reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte. Sikkerhedsforskrifter for alle anvendelser - Fælles sikkerhedsforskrifter for slibning, sandpapirsslib- ning, arbejde med trådbørster, polering, fræsning eller slibeskæring a) Dette elværktøj skal anvendes som sand- papirsslibemaskine. Læs alle sikker- hedsforskrifter, anvisninger, illustrati- oner og data, der følger med apparatet. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød. Personers sikkerhed a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et el- værktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medi- kamenter. Et øjebliks uagtsomhed, mens elværk- tøjet bruges, kan føre til alvorlige kvæstelser. b) Brug personlige værnemidler og altid beskyt- telsesbriller. Brug af personlige værnemidler så- som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bru- ges til, mindsker risikoen for personskader. c) Undgå utilsigtet ibrugtagning. Sørg for, at el- værktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/ eller batteriet. Hvis du holder ngeren på kontak- ten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker. d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte bende sig i en roterende del af elværktøjet, kan medføre personskader. e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer. f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevæ- gelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele. g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske farer pga. støv. h) Forlad dig ikke på falsk sikkerhed, og over- skrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværk- tøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige per- sonskader på en brøkdel af et sekund. Anvendelse og behandling af elværktøjet a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværk- tøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne e󰀨ektområde.www.scheppach.com

Øjnene skal beskyttes mod omkringyvende frem- medlegemer, som opstår under forskellige anven- delser. Støv- eller åndedrætsmaske skal bortl- trere den støv, der dannes under anvendelsen. Lang tids eksponering for høj støj kan medføre høretab.

i) Hold andre mennesker på sikker afstand af

arbejdsområdet. Alle, der kommer ind i ar- bejdsområdet, skal bære personlige vær- nemidler. Fragmenter af emnet eller knække- de indsatsværktøjer kan yve væk og forårsage personskader, også uden for det umiddelbare ar- bejdsområde. j) Hold kun apparatet i de isolerede gribeader, når du arbejder på steder, hvor indsatsværk- tøjet kan støde på skjulte elledninger el- ler apparatets egen netledning. Kontakt med spændingsførende ledninger kan også gøre el- værktøjets metaldele strømførende og forårsage elektrisk stød. k) Hold netledningen på afstand af roterende ind- satsværktøjer. Hvis du mister kontrollen over ap- paratet, kan netledningen blive skåret over eller klemt, og din hånd eller arm kan komme ind i det roterende indsatsværktøj. l) Efterlad aldrig elværktøjet, før indsatsværk- tøjet står helt stille. Det roterende indsatsværk- tøj kan komme i kontakt med underlaget, hvorved man kan miste kontrollen over elværktøjet. m) Lad ikke elværktøjet køre, mens du bærer det. Utilsigtet kontakt med det roterende indsatsværk- tøj kan bevirke, at dit tøj bliver indfanget, og ind- satsværktøjet kan bore sig ind i din krop. n) Rengør ventilationsslidserne i elværktøjet med jævne mellemrum. Motorventilatoren træk- ker støv ind i huset, og kraftig ophobning af me- talstøv kan forårsage elektrisk fare. o) Undlad at benytte elværktøjet i nærheden af brændbare materialer. Gnister kan antænde dis- se materialer. p) Brug ikke indsatsværktøjer, der kræver yden- de kølemiddel. Brug af vand eller andre ydende kølemidler kan medføre elektrisk stød. Sikkerhedsforskrifter for alle anvendelser − Tilba- geslag og tilsvarende sikkerhedsforskrifter Tilbageslag er den pludselige reaktion som resultat af et fasthængende eller blokeret roterende indsatsværk- tøj såsom slibeskive, slibebagskive, trådbørste osv. Fasthængning eller blokering fører til brat stop af det roterende indsatsværktøj. Tilsidesættelse af følgende anvisninger kan med- føre elektrisk stød, brand og/eller alvorlige per- sonskader. b) Dette elværktøj er ikke egnet til slibning, ar- bejde med trådbørster, polering og slibeskæ- ring. Anvendelser, som elværktøjet ikke er be- regne til, kan forårsage risici og personskader. c) Undlad brug af tilbehør, som producenten ik- ke har tilvejebragt eller anbefalet specielt til dette elværktøj. Bare fordi du kan fastgøre til- behøret til elværktøjet, er dette ingen garanti for sikker brug. d) Det tilladte omdrejningstal for indsatsværktø- jet skal være mindst lige så højt som det maks. omdrejningstal, der er angivet på elværktø- jet. Tilbehør, der roterer hurtigere end tilladt, kan knække og blive slynget bort. e) Indsatsværktøjets udvendige diameter og tyk- kelse skal stemme overens de mål, der er an- givet for elværktøjet. Forkert dimensionerede indsatsværktøjer kan ikke afskærmes eller kon- trolleres tilstrækkeligt. f) Slibeskiver, ange, slibebagskive eller an- det tilbehør skal passe nøjagtigt på elværk- tøjets slibespindel. Indsatsværktøjer, der ikke passer nøjagtigt til elværktøjets slibespindel, ro- terer ujævnt, vibrerer meget kraftigt og kan føre til kontroltab. g) Brug ikke beskadigede indsatsværktøjer. In- den hver brug skal indsatsværktøjer som f.eks. slibeskiver kontrolleres for splintring og revner, slibebagskiver for revner, slid el- ler kraftig slitage, trådbørster for løse eller knækkede tråde. Hvis elværktøjet eller ind- satsværktøjet falder på gulvet, skal man kon- trollere, om det er beskadiget, eller bruge et ubeskadiget indsatsværktøj. Når man har kontrolleret og brugt indsatsværktøjet, skal man holde sig selv og tilstedeværende per- soner uden for det roterende indsatsværk- tøjs rækkevidde og lade apparatet køre med maks. omdrejningstal i et minut. Beskadigede indsatsværktøjer knækker som oftest i løbet af denne testperiode. h) Brug personlige værnemidler. Afhængig af anvendelsen skal man bære fuldt an- sigtsværn, øjenværn eller beskyttelses- briller. Hvis relevant skal du bære støv- maske, høreværn, beskyttelseshandsker eller specialforklæde, der holder små sli- be- og materialepartikler væk fra dig.www.scheppach.com

Yderligere sikkerhedsforskrifter a) Under arbejdet skal der være tilsluttet en støv- suger til den medfølgende adapter. b) PAS PÅ! Undgå, at slibestøv kommer i nærheden af åben ild, da støv kan være eksplosivt. c) Brug altid beskyttelsesbriller og støvmaske, når du udfører slibearbejde, især når du ar- bejder over hovedhøjde, og når du arbejder på kritiske materialer! Ved slibning af visse materialer (f.eks. blymaling, visse typer træ og metal) dannes der skadeligt eller giftigt støv. Berøring eller indånding af sådant støv kan være farligt for operatøren eller personer, der opholder sig i nærheden. Bemærkninger vedr. vibration og støjudvikling Begræns støjudvikling og vibrationer til et minimum!

1. Brug kun intakte og ubeskadigede elværktøjer.

2. Vedligehold og rengør elværktøjet med jævne

3. Tilpas arbejdsmåden efter elværktøjet.

4. Undlad at overbelaste elværktøjet.

5. Får i givet fald elværktøjet undersøgt.

6. Sluk elværktøjet, når det ikke benyttes.

Restrisici Selv om man betjener elværktøjet forskriftsmæssigt, vil der stadigvæk være restrisici at tage højde for. Føl- gende farer kan opstå i sammenhæng med elværktø- jets design og udførelse: a) Helbredsskader som følge af hånd-arm-vibratio- ner, hvis maskinen bruges i længere tid eller ikke styres og vedligeholdes korrekt. b) Personskader og materielle skader forårsaget af udslyngede indsatsværktøjer, der uventet slynges ud af/fra elværktøjet på grund af pludselig skade, slid eller forkert placering. c) Forbrænding og snitsår, hvis indsatsværktøjer berøres direkte efter brug og/eller med den blot- te hud. m ADVARSEL! Dette elværktøj fremstiller et elektro- magnetisk felt under driften. Dette felt kan under be- stemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvor- lige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes. Herved accelereres et ukontrolleret elværktøj mod ind- satsværktøjets rotationsretning ved blokeringspunktet. Hvis f.eks. en slibeskive sætter sig fast eller bliver blo- keret i emnet, kan kanten af slibeskiven, der dykker ind i emnet, blive indfanget og derved brække af slibe- skiven eller forårsage tilbageslag. Slibeskiven bevæ- ger sig da ind mod operatøren, eller bort fra samme, afhængig af skivens rotationsretning ved blokerings- punktet. Herved kan slibeskiver brække. Et tilbageslag er en konsekvens af forkert eller fejlagtig brug af elværktøjet. Dette kan forhindres via bestemte sikkerhedsforan- staltninger, som er beskrevet nedenfor. a) Hold godt fast i elværktøjet, og anbring din krop og dine arme i en position, hvor du kan absorbere tilbageslagskræfterne. Brug al- tid ekstragrebet, hvis dette ndes, for at få størst mulig kontrol over tilbageslagskræfter eller reaktionsmomenter, når der accelereres. Operatøren kan beherske tilbageslags- og reakti- onskræfterne via passende sikkerhedsforanstalt- ninger. b) Anbring aldrig hånden i nærheden af rote- rende indsatsværktøjer. Indsatsværktøjet kan bevæge sig ind over din hånd i forbindelse med tilbageslaget. c) Undgå at holde kroppen i det område, som el- værktøjet bevæger sig ind i i tilfælde af til- bageslag. Tilbageslaget driver elværktøjet i den modsatte retning af slibeskivenes bevægelse ved blokeringspunktet. d) Arbejd særligt omhyggeligt i nærheden af hjørner, skarpe kanter osv. Undgå, at ind- satsværktøjet springer tilbage fra emnet og fastklemmes. Det roterende indsatsværktøj har tendens til at blive fastklemt ved hjørner, skarpe kanter - eller hvis det preller af. Dette medfører kontroltab eller tilbageslag. e) Undlad at bruge kæde- eller tandsavklinge. Sådanne indsatsværktøjer forårsager ofte tilba- geslag eller tab af kontrollen over elværktøjet. Sikkerhedsforskrifter for sandpapirslibning a) Der må ikke benyttes overdimensionerede sli- beblade; man skal følge producentens oplys- ninger vedr. slibeblade. Slibeblade, som rager ud over slibebagskiven, kan forårsage person- skader og blokering, iturivning af slibeblade og tilbageslag.www.scheppach.com

Vibration: Undgå vibrationsrisici, f.eks. risiko for ”hvide ngre” (kredsløbsforstyrrelser) ved hjælp af hyppige arbejds- pauser, hvor du f.eks. gnider håndaderne mod hinan- den. Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i ngre og tæer pludseligt kramper sam- men. Symptomerne omfatter også: Følelsesløshed, tab af følsomhed, snurren, kløe, smerte, tab af styrke, ændring i hudens farve eller tilstand. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende værktøjer kan medføre øde- læggelse af nervebanerne for personer med nedsat blodomløb (f.eks. rygere, diabetikere). Hvis du obser- verer usædvanlig nedsat funktion, indstil straks arbej- det, og opsøg læge. For langvarig og regelmæssig brug anbefales det derfor nøje at overvåge tilstanden af hænder og ngre. Overhold da følgende anvisninger for at reducere faren:

• Hold kroppen - og navnlig hænderne - varme, i koldt vejr.

• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.

• Begræns brugen af højvibrerende værktøjer pr. dag; fordel i stedet brugen af sådanne over ere dage. Udarbejd en arbejdsplan, der begrænser vibrations- belastningen.

• Sørg for minimal vibration ved regelmæssigt at ved- ligeholde produktet og dets faste dele. Udskift slidte eller beskadigede komponenter omgående.

• Skift arbejdsstilling med jævne mellemrum.

• Hvis produktet indsættes eller anvendes ofte, bør du kontakte din forhandler og om nødvendigt anska󰀨e antivibrationstilbehør (greb).

• Åbn emballagen, og tag forsigtigt produktet ud.

• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne ndes).

• Kontrollér, om leveringsomfanget er fuldstændigt.

• Kontrollér produktet og tilbehørsdelene for trans- portskader. Informér straks transportrmaet i tilfæl- de af reklamation. Senere reklamationer anerken- des ikke.

• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

• Gør dig fortrolig med produktet ved at læse brugsan- visningen, før arbejdet påbegyndes.

Mærkespænding 230 V~ Mærkefrekvens 50 Hz Strømforbrug 1200 W Nominelt omdrejningstal for slibeskive 1500−3200 min

Slibebagskivediameter 210 mm Slibeskivediameter 215 mm Dimensioner LxBxH 380x260x260 mm Udsugningsslange-længde 1500 mm Spindelstørrelse M14 Beskyttelsesklasse II Vægt 3,4 kg Støj- og vibrationsparametre Lydtryksniveau L

Vibration ekstra håndgreb a

Usikkerhed K 1,5 m/s

Forbehold for tekniske ændringer! Brug høreværn! Støjpåvirkning kan føre til høretab. Bemærk:

• Den angivne hånd-arm-vibrationsværdi er baseret på slibning med slibeblad. Andre anvendelser kan medføre andre værdier.

• Støj- og vibrationsværdierne er bestemt i henhold til EN 62841-1.

• Den angivne vibrationsværdi er blevet målt iht. en standardiseret prøvningsmetode og kan bruges til at sammenligne et el-værktøj med et andet.

• Det angivne vibrationstal kan også bruges til at fore- tage en indledende vurdering af eksponeringen.www.scheppach.com

m ADVARSEL! Ved bearbejdning af f.eks. blymaling kan der op- stå skadelige/giftige gasser. Disse dele udgør en fare for både brugeren og for personer, der måtte opholde sig i nærheden! Brug derfor kun dette el- værktøj med en støvudsugningsanordning, og be- skyt dig selv og andre personer i arbejdsområdet med egnede personlige værnemidler! Der dannes meget støv under arbejdet med dette pro- dukt. Støvudsugningen er særdeles praktisk til at holde arbejdsområdet rent og forhindre eksponering af støv for operatøren.

8.5 Montering af udsugningsslange (g. 5.1 - 5.3)

2. Sæt udsugningsslangen (10) ind i tilslutningsadap-

3. Træk udsugningsslangen (10) højre om for at for-

binde de to elementer fast med hinanden.

4. Afmonteringen sker ved at dreje udsugningsslan-

gen (10) venstre om, trække udsugningsslangen (10) ud og fjerne tilslutningsadapteren (16).

1. Sæt udsugningsslangen (10) ind i støvopsamlings-

3. Indsæt bæreselen (12) i øjerne på støvopsam-

trykke det låste tilslutningsstykke på sugeslangen (10) sammen med en skruetrækker (14) og trække sugeslangen (10) ud.

8.7 Tilslutning til strømforsyningen

1. Kontrollér, at produktet er slukket. Inden tilslutnin-

gen til strømforsyningen skal man sikre sig, at ho- vedafbryderen (6) er slukket (pos. Aus/O󰀨).

2. Sæt netstikket i en korrekt installeret stikkontakt,

der opfylder de relevante krav i overensstemmelse med de tekniske data.

3. Nu er produktet klar til drift.

• Tilbehør samt slid- og reservedele må kun være ori- ginale dele. Reservedele fås hos faghandlen.

• Husk, at bestillinger skal være forsynet med artikel- numre samt type og fremstillingsår for produktet. m ADVARSEL! Produktet og emballeringsmaterialet er ikke le- getøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

8. Montering og betjening

m PAS PÅ! Sørg for, at produktet er monteret fuldstændigt før ibrugtagning! m ADVARSEL! Træk altid netstikket ud, inden der foretages indstillin- ger på produktet.

8.1 Montering af ekstra håndgreb (4)

1. Tag det ekstra håndgreb (4), og drej det i urets

retning ind i det hertil indrettede gevind, indtil det sidder fast.

2. Man demonterer det ekstra håndgreb (4) ved at

dreje det imod urets retning ud af gevindet.

8.2 Valg af slibepapir

Slibepapirets kornstørrelse er angivet på bagsiden. Jo mindre tallet er, desto større er kornstørrelsen.

1. Brug groft sandpapir til groft slibearbejde og n-

ste kornstørrelse, hvis du kan vælge imellem slibe- papir med forskellige kornstørrelser, for at opnå et godt eller glat slibningsresultat.

8.3 Anbringelse af slibepapir (g. 3, 4)

1. Læg produktet på et plant underlag.

det jævnt fast på pladen.

4. Sørg for, at hullerne i slibepladen (8) ugter med

strømforsyningen, og lad det køle af.

2. Rengør og vedligehold produktet som beskrevet i

pkt. 10, og opbevar det herefter omhyggeligt.

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte for- længerledning skal opfylde disse forskrifter. Beskadigede elektriske tilslutningsledninger Der opstår ofte isoleringsskader på elektriske tilslut- ningsledninger. Dette skyldes:

• Tryksteder, når tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.

• Knæksteder, når tilslutningsledning fastgøres eller trækkes forkert.

• Skæresteder, når tilslutningsledningen køres over.

• Isolationsskader, når stikket trækkes ud af stikkon- takten på væggen.

• revner pga. ældning af isoleringen. Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsska- derne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutnings- ledningen ikke hænger i lysnettet, når den kontrolleres. Elektriske tilslutningsledninger skal opfylde de relevan- te VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F. Påtryk af typebetegnelsen på tilslutningskablet er et krav. Til enkeltfasede vekselstrømsmotorer anbefaler vi en sikring af typen C 16A eller K 16A til maskiner med høj startstrøm (fra 3000 watt)! Tilslutningstype Y Hvis det bliver nødvendigt at udskifte nettilslutnings- ledningen, skal dette udføres af producenten eller den- nes repræsentant for at undgå, at sikkerheden brin- ges i fare.

8.8 Indstilling af omdrejningstal (g. 2)

Indstil omdrejningstallet, så det passer til arbejdet, før arbejdes startes. Brug et lavt omdrejningstal til groft sli- bearbejde, øg omdrejningstallet til nt arbejde. Man justerer slibepladens omdrejningstal ved at dreje indstillingshjulet (1).

8.9 Tænding/slukning (g. 1)

Tænding: Tryk på hovedafbryderen (6). Kontinuerlig drift: Tryk på hovedafbryderen (6), og sikr den med tæn- dingslåsen (2). Slukning: Tryk kortvarigt på hovedafbryderen (6), og straks slip den straks igen. Bemærk: Indsatsværktøjet bliver ved med at rotere, efter at det er slukket. Vent, til indsatsværktøjet er standset, inden du lægger produktet fra dig.

8.10 Justering af sugekraft (g. 7)

1. Drej udsugningsjusteringen (5), indtil den ønskede

1. Anbring et passende slibepapir (9), og vælg et

passende omdrejningstal.

2. Hold produktet sikkert fast i gribeaderne (3, 4), og

tænd det som beskrevet.

3. Vent, til indsatsværktøjet har nået sin fulde ar-

4. Juster udsugningskraften efter behov.

5. Før slibepladen (8) så parallelt med væggen som

muligt, og sæt den an mod den overade, der skal bearbejdes først.

6. Bevæg produktet hen over overaden med jævne

bevægelser. Bemærk: Undgå at holde produktet for længe på sam- me sted for at undgå ujævne sliberesultater.

7. Løft slibepladen (8) op fra den ade, der skal bear-

bejdes, inden der slukkes for produktet.

8. Vent, til indsatsværktøjet er standset, inden du

lægger produktet fra dig.www.scheppach.com

10.2.4 Udskiftning af tilslutningsledningen

Hvis en lysnetkabel til elværktøjet bliver beskadiget, skal man få den udskiftet af producenten eller dennes kundeservice eller en tilsvarende kvaliceret person for at forebygge risici. m ADVARSEL! I produktets indre er der ingen dele, som kan ved- ligeholdes af brugeren! Produktet må aldrig åb- nes! Indlever det til en kvaliceret fagmand for avanceret vedligeholdelsesarbejde!

10.2.5 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Kulbørster, slibeplade, slibepapir

• indgår ikke nødvendigvis i leveringsomfanget! Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Opbevar produktet og dets tilbehør et mørkt, tørt og frostfrit sted, der skal være utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30˚C. Opbevar produktet i den originale emballage. Tildæk produktet for at beskytte det mod støv eller fugt. Opbe- var brugsanvisningen sammen med produktet.

m ADVARSEL! Træk netstikket ud!

især når det transporteres i køretøjer.

opbevaring m ADVARSEL! Inden der udføres arbejde på selve produktet (f.eks. transport, montering, omstillings-, rengø- rings- og vedligeholdelsesarbejde), skal netstikket trækkes ud af stikkontakten!

• Tør produktet af med en ren klud, eller udblæs det med trykluft ved lavt tryk (maks. 3 bar).

• Rengør produktet umiddelbart efter hver brug.

• Brug ikke rengørings- eller opløsningsmidler, da disse kan angribe apparatets plastdele. Sørg for, at vand ikke kan trænge ind i apparatet.

10.2 Vedligeholdelse

Før og efter hver brug skal produktet og tilbehørsdele (f.eks. indsatsværktøjer) kontrolleres for slid og ska- der. Udskift dem om nødvendigt med nye - som be- skrevet i denne brugsanvisning. Vær her opmærksom på de tekniske krav.

10.2.1 Udskiftning af slibeplade (g. 8.1 - 8.2)

1. Fjern slibepapiret (9).

2. Indsæt unbrakonøglen (15) i det sekskantede hul

i midten af slibepladen (8), og drej den i urets ret- ning for at fjerne den beskadigede slibeplade (8).

3. Indsæt den nye slibeplade (8), og fastgør den igen.

10.2.2 Udskiftning af kulbørster

Kulbørsterne er sliddele, som nedslides efterhånden. Derfor skal kulbørsterne kontrolleres med jævne mel- lemrum. For at forhindre skader på kontaktcirklen skal begge kulbørster udskiftes på samme tid. m ADVARSEL! Kulbørsterne må kun udskiftes af autoriseret ser- vicepersonale. Apparatet må kun bruges med begge kulbørster!

10.2.3 Udskiftning af slibepapir (g. 3)

m ADVARSEL! Træk netstikket ud!

1. Læg produktet på et plant underlag.

2. Træk slibepapiret (9) af slibepladen (8).

13. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis maskinen ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted. Fejl Mulig årsag Afhjælpning Produkt vil ikke starte Strømforsyning afbrudt Kontrollér strømforsyningen ved at tilslutte et andet produkt Netledning eller stik defekt Kontrol skal udføres af elektriker Anden elektrisk defekt i produktet Kontrol skal udføres af elektriker Produkt når ikke op på fuld ydeevne Forlængerkabel for langt og/eller har for lille tværsnit Benyt forlængerkabel med tilladt længde og/eller tværsnit Strømforsyning (f.eks. generator) har for lav spænding Tilslut produktet til en egnet strømforsyning Dårligt arbejdsresultat Indsatsværktøj slidt Få indsatsværktøjet udskiftet Slibeplade slidt Få slibeplade udskiftet Kraftig støvdannelse Støvudsugning ikke tilsluttet/tændt Tilslut/tænd støvudsugning - Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt. - Du kan gratis aevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kant- længde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aevere sådanne apparater på et an- det autoriseret indsamlingssted i dit nærområde. - Du kan indhente yderligere tilbagetagningsbetin- gelser hos producenter og distributører hos dis- ses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

• Disse erklæringer gælder kun for apparater, der in- stalleres og sælges i landene i EU, og som er un- derlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortska󰀨else af brugte elektriske og elektroniske apparater (elskrot). Oplysninger om loven om brugt elektrisk og elek- tronisk udstyr (elskrot) Brugt elektrisk og elektronisk udstyr (el- skrot) hører ikke til husholdningsa󰀨aldet, men skal indsamles og/eller bortska󰀨es se- parat!

• Brugte (genopladelige) batterier, der ikke er perma- nent installeret i et brugt apparat, skal udtages i in- takt tilstand inden aevering! Sådanne batterier skal bortska󰀨es i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådan- ne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine per- sonlige oplysninger på det brugte apparat, der skal bortska󰀨es!

• Symbolet med den overstregede skraldespand be- tyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortska󰀨es sammen med hushold- ningsa󰀨ald.
