GEBRUIKSAANWIJZING DS200 SCHEPPACH

Droogslijpmachine Vertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het product Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico‘s. De vei- ligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico‘s en kunnen de juiste maatregelen betre󰀨ende ongevallenpreventie niet vervangen. Waarschuwing - Lees de gebruikshandleiding om het risico op letsel te verminderen. Werk altijd met twee handen! Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. Beschermingsklasse II Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen. Het product voldoet aan de geldende EU-bepalingen.

In deze gebruikshandleiding hebben wij punten, die uw veiligheid betre󰀨en, van dit teken voorzien.www.scheppach.com

De vereiste minimumleeftijd moet in acht worden ge- nomen. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van pro- ducten van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

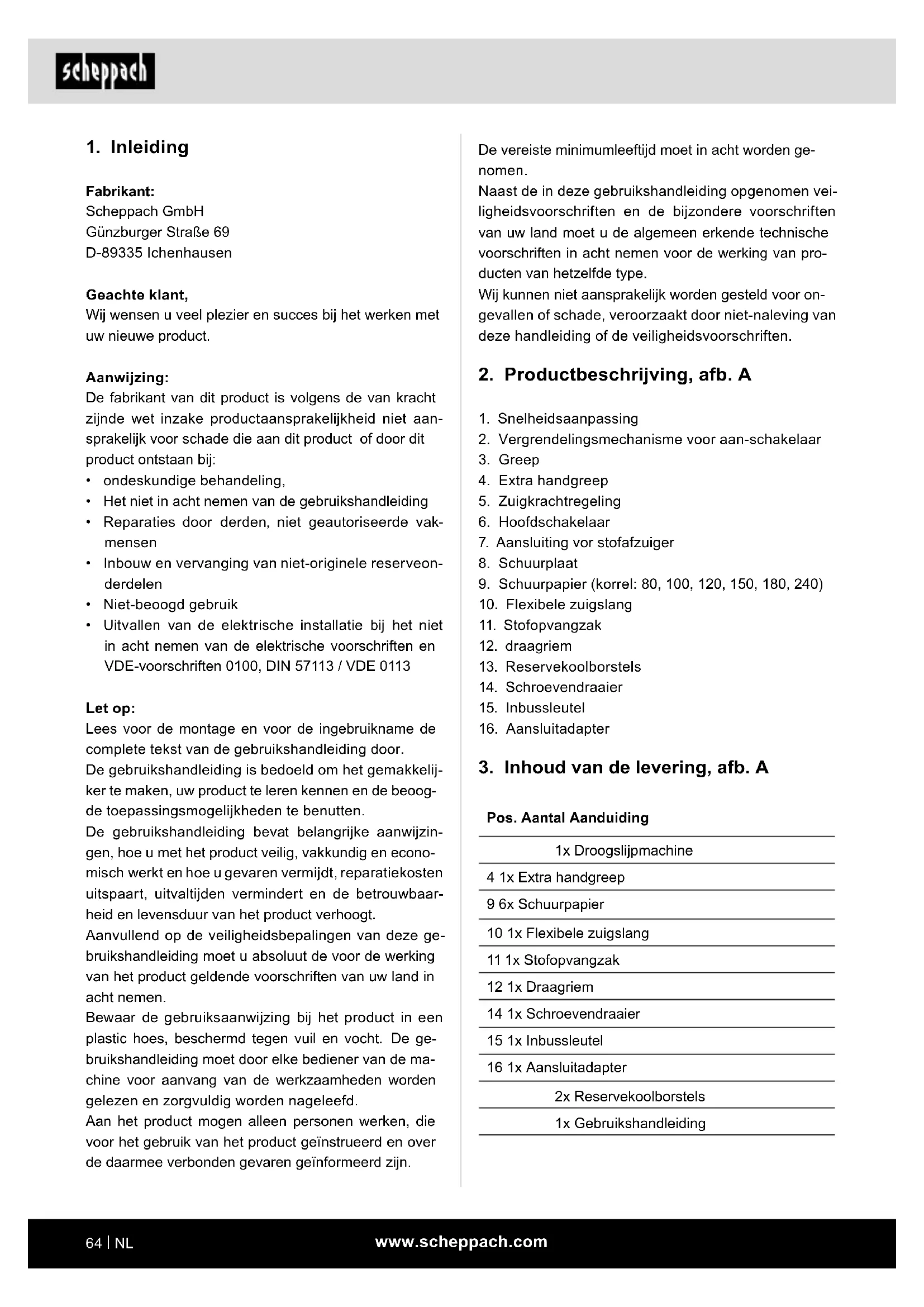

2. Productbeschrijving, afb. A

1. Snelheidsaanpassing

2. Vergrendelingsmechanisme voor aan-schakelaar

5. Zuigkrachtregeling

7. Aansluiting vor stofafzuiger

14. Schroevendraaier

3. Inhoud van de levering, afb. A

Pos. Aantal Aanduiding 1x Droogslijpmachine 4 1x Extra handgreep 9 6x Schuurpapier 10 1x Flexibele zuigslang 11 1x Stofopvangzak 12 1x Draagriem 14 1x Schroevendraaier 15 1x Inbussleutel 16 1x Aansluitadapter 2x Reservekoolborstels 1x Gebruikshandleiding

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe product. Aanwijzing: De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• ondeskundige behandeling,

• Het niet in acht nemen van de gebruikshandleiding

• Reparaties door derden, niet geautoriseerde vak- mensen

• Inbouw en vervanging van niet-originele reserveon- derdelen

• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113 Let op: Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door. De gebruikshandleiding is bedoeld om het gemakkelij- ker te maken, uw product te leren kennen en de beoog- de toepassingsmogelijkheden te benutten. De gebruikshandleiding bevat belangrijke aanwijzin- gen, hoe u met het product veilig, vakkundig en econo- misch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaar- heid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen. Bewaar de gebruiksaanwijzing bij het product in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleiding moet door elke bediener van de ma- chine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd. Aan het product mogen alleen personen werken, die voor het gebruik van het product geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn.www.scheppach.com

5. Veiligheidsvoorschriften

m WAARSCHUWING Lees alle veiligheidsvoor- schriften, aanwijzingen, afbeeldingen en techni- sche gegevens die bij dit elektrische apparaat zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwij- zingen voor toekomstig gebruik. Het in de veiligheidsinstructies gebruikte begrip „Elek- trisch gereedschap“ is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) en op accuge- voed elektrisch gereedschap (zonder netsnoer). Veiligheid op de werkplek a) Houd uw werkomgeving schoon en goed ver- licht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen. b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeisto󰀨en, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden. c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische ge- reedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen. Elektrische veiligheid a) De aansluitstekker van het elektrische ge- reedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker sa- men met geaard elektrisch gereedschap. On- gewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok. b) Let op dat u geen fysiek contact maakt met geaarde onderdelen zoals bijv. buizen, radi- atoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

Het beoogd gebruik van dit product omvat het groot- schalig droogslijpen van droogbouwwanden met ge- bruik van geschikte schuurbladen, ter voorbereiding voor het schilderen of behangen. Voor de bewerking van kleinere vlakken evenals hoe- ken en randen is dit product niet geschikt. Het is boven- dien niet geschikt voor het afschuren van behang en mag niet voor natslijpen worden gebruikt. Het product mag niet als door- of ruwslijper, polijster of met staalborstels worden gebruikt. Asbesthoudende materialen mogen niet bewerkt worden met dit product. Het product mag uitsluitend voor het beoogde doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bedie- ner en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel. Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de ge- bruikshandleiding maken deel uit van het beoogd ge- bruik. Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren. Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nage- leefd. Andere algemene arbo-, gezondheids- en veiligheids- voorschriften moeten in acht worden genomen. De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade. Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt. De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen. Let erop dat onze producten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden worden ingezet. De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening.www.scheppach.com

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen. g) Als stofafzuig- en -opvanginrichtingen kun- nen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden. Gebruik en behandeling van het elektrische ge- reedschap a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaam- heden het daarvoor bedoelde elektrische ge- reedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven ver- mogensbereik. b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereed- schap, dat niet meer in- of uitgeschakeld kan wor- den, is gevaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of ver- wijder de uitneembare accu voordat u de appa- raatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voor- zorgsmaatregel voorkomt dat het elektrische ge- reedschap per ongeluk wordt gestart. d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als deze door onervaren personen wor- den gebruikt. d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trek- ken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende van het appa- raat. Beschadigde of opgewikkelde snoeren ver- hogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een ver- lengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor bui- tenshuis gebruik geschikt verlengsnoer vermin- dert het risico op een elektrische schok. f) Als het gebruik van het elektrische gereed- schap in een vochtige omgeving niet kan wor- den vermeden, gebruik dan een aardlekscha- kelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok. Veiligheid van personen a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werk- zaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van on- achtzaamheid bij gebruik van het elektrische ge- reedschap kan leiden tot ernstig letsel. b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen. c) Vermijd ingebruikname zonder toezicht. Con- troleer of het elektrisch gereedschap is uitge- schakeld voordat u het op de stroomvoorzie- ning en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schake- laar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden. d) Verwijder instelgereedschap of de moersleu- tel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroor- zaken.www.scheppach.com

Toepassingen waarvoor het elektrische gereed- schap niet bedoeld is, kunnen gevaren en ver- wondingen veroorzaken. c) Gebruik geen accessoires die niet speciek zijn ontworpen en aanbevolen zijn door de fa- brikant voor dit elektrisch gereedschap. Alleen omdat u het het accessoire op uw elektrisch ge- reedschap past, wil niet zeggen dat het ook veilig gebruikt kan worden. d) Het toegestane toerental van het inzetstuk moet minimaal zo hoog zijn als het op het elektrisch gereedschap aangegeven maxi- male toerental. Accessoires die sneller draaien dan toegestaan, kunnen afbreken en weggeslin- gerd worden. e) De buitendiameter en de dikte van het inzet- stuk moeten overeenkomen met de afmetin- gen van uw elektrisch gereedschap. Verkeerd gedimensioneerde inzetstukken kunnen niet vol- doende worden afgeschermd of gecontroleerd. f) Schuurschijven, enzen, steunschijven of enige andere accessoire moet goed op de schuuras van het elektrisch gereedschap passen. Inzetstukken die niet precies op de slijp- spindel van het elektrisch gereedschap passen, draaien ongelijkmatig, trillen zeer sterk en kunnen leiden tot controleverlies. g) Gebruik geen beschadigde inzetstukken. Con- troleer voor elk gebruik insteekgereedschap- pen zoals schuurschijven op afsplitsingen en scheuren, schuurpad op scheurtjes, slijtage of overmatige slijtage, staalborstels op los- se of gebarsten draden. Als het elektrische gereedschap of het insteekgereedschap valt, controleer dan of het beschadigd is, of ge- bruik een onbeschadigd insteekgereedschap. Als u het insteekgereedschap hebt gecontro- leerd en geplaatst hebt, houd uzelf en mensen die zich in de buurt bevinden buiten het vlak van de draaiende inbrengen gereedschap in en laat het apparaat voor een minuut op maxi- male snelheid lopen. Beschadigde inzetstukken breken meestal in de testtijd. h) Draag uw persoonlijke beschermingsuitrus- ting. Gebruik afhankelijk van de toepassing volledige gezichtsbescherming, oogbescher- ming of een veiligheidsbril. Draag eventueel een stofmasker, gehoorbescherming, veilig- heidshandschoenen of een speciaal schort die kleine schurende en materiële deeltjes van u weghoudt. e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of be- wegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhou- den elektrische apparaten. f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken. g) Gebruik elektrische apparaten, inzetstuk, inzetstukken etc. overeenkomstig deze aan- wijzingen. Houd daarbij rekening met de om- standigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot ge- vaarlijke situaties. h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden. Service a) Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd deskundig personeel re- pareren met uitsluitend originele reserveon- derdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd. Veiligheidsvoorschriften voor alle toepassingen - Gemeenschappelijke veiligheidsvoorschriften voor het schuren, schuren met schuurpapier, het werken met draadborstelen, polijsten en haaksslij- pen a) Dit elektrisch gereedschap is bestemd voor het schuren met schuurpapier. Neem alle veiligheidsmededelingen, instructies, voor- stellingen en gegevens in acht die u bij het apparaat ontvangt. Niet inhouden van de waar- schuwingen en instructies kan leiden tot elektri- sche schokken, brand en/of ernstig letsel! b) Dit elektrisch gereedschap is niet geschikt voor het schuren, het werken met draadbor- stelen, polijsten en haaksslijpenwww.scheppach.com

Veiligheidsaanwijzingen voor alle toepassingen – terugslag en respectievelijke veiligheidsaan- wijzingen Terugslag is een plotselinge reactie op vasthaken of blokkeren van draaiende insteekgereedschappen als de schuurschijf, schuurplaat, staalborstel, etc. Vast- haken of blokkeren leidt tot een abrupte stop van het roterende insteekgereedschap. Hierdoor wordt een ongecontroleerd elektrisch ge- reedschap tegen de draairichting van het inzetstuk op het blokkeerpunt versnelt. Als bv.een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die in het werkstuk duikt, vastraken en daardoor kan de schuurschijf uitbreken of een terugslag veroorzaken. De schuurschijf beweegt zich vervolgens naar de ge- bruiker of van hem af, afhankelijk van de richting van de schijf op de geblokkeerde plek. Hierbij kunnen de schuurschijven ook breken. Een terugslag is het gevolg van een onjuist of verkeerd gebruik van het elektrisch gereedschap. Dit kan door geschikte voorzorgsmaatregelen, zoals hierna zijn beschreven, worden voorkomen. a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aan- wezig, om de maximale controle over terug- slag of reactie tijdens het opstarten te krijgen. Het bedieningspersoneel kan door juiste voor- zorgsmaatregelen de terugslag- en reactiekrach- ten onder controle houden. b) Breng uw hand nooit in de buurt van draai- ende insteekgereedschappen. Het insteekge- reedschap kan tijdens een terugslag over uw hand bewegen. c) Voorkom dat u met uw lichaam in het gebied waarin het elektrisch gereedschap zich tijdens terugslag beweegt. De terugslag stuurt het elek- trische gereedschap tegen de beweegrichting van de schuurschijf op de geblokkeerde plek. d) Werk extra voorzichtig in de buurt van hoeken, scherpe randen etc. Verhinder dat insteekge- reedschappen van het werkstuk terugkaat- sen en zich erin vastklemmen. Het roterende insteekgereedschap neigt ertoe zich in hoeken, scherpe randen of als het terugkaatst vast te klemmen. Dit veroorzaakt een verlies van con- trole of terugslag. De ogen moeten worden beschermd tegen splin- ters die bij verschillende toepassingen ontsttaan. Stof- of adembeschermingsmasker moet deeltjes gegenereerd door de toepassing van stof ltreren. Als u langere tijd aan harde geluiden wordt bloot- gesteld, kan dit tot gehoorverlies lijden.

i) Let op dat overige personen zich op een vei-

lige afstand bevinden ten opzichte van uw werkomgeving. Een ieder die de werkomge- ving betreedt, moet een persoonlijke bescher- mingsuitrusting dragen. Fragmenten van het werkstuk of gebroken inzetstukken kunnen weg- vliegen en verwondingen veroorzaken, ook buiten het directe werkbereik. j) Pak het apparaat alleen gereedschap aan de geïsoleerde greepvlakken, als u werkzaamhe- den uitvoert, waarbij het inzetstuk verborgen stroomsnoeren kan raken. Als de machine in contact komt met een onder spanning staande ka- bel, kunnen de metalen onderdelen van het ap- paraat onder spanning komen te staan en elektri- sche schokken veroorzaken. k) Houd het netsnoer uit de buurt van roterend gereedschap. Als u de controle over het apparaat verliest, kan het netsnoer doorgesneden worden of blijven haken en kan u hand of arm in het draai- ende insteekgereedschap terecht komen. l) Leg het elektrische gereedschap nooit weg voordat het insteekgereedschap volledig tot stilstand is gekomen. Het roterende insteekge- reedschap kan in contact komen met het steun- vlak, zodat u de controle over het gereedschap verliest. m) Laat het elektrisch gereedschap niet draaien terwijl u loopt. Bij accidenteel contact met het roterende gereedschap kan uw kleding bekneld raken en kan het gereedschap in uw lichaam drin- gen. n) Reinig regelmatig de ventilatiesleuven van het elektrische gereedschap. De motorventila- tor zuigt stof in de behuizing en een ophoping van metaalstof kan elektrische gevaren veroorzaken. o) Gebruik het elektrisch gereedschap niet nabij brandbare materialen. Vonken kunnen deze ma- terialen ontsteken. p) Gebruik geen inzetstukken waarvoor vloei- baar koelmiddel is vereist. Het gebruik van wa- ter of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.www.scheppach.com

De volgende gevaren kunnen in samenhang met de constructie en de uitvoering van dit elektrisch appa- raat optreden: a) Lichamelijk letsel door trillingen van hand en arm als het apparaat gedurende langere tijd wordt ge- bruikt of niet conform de voorschriften wordt be- diend en onderhouden. b) Letsel en materiële schade veroorzaakt door weg- geslingerde inzetstukken die onverwachts uit het elektrische gereedschap worden geslingerd als gevolg van plotselinge schade, slijtage of onjuis- te bevestiging. c) Brandwonden en snijwonden kunnen het gevolg zijn als inzetstukken direct na gebruik of met de blote huid worden aangeraakt. m WAARSCHUWING! Dit elektrisch apparaat gene- reert een elektromagnetisch veld als het is ingescha- keld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implan- taten. Om het risico op ernstig of dodelijk letsel te be- perken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische im- plantaat te raadplegen voordat het elektrische appa- raat wordt gebruikt.

6. Technische gegevens

Nominale spanning 230 V~ Nominale frequentie: 50 Hz Opgenomen vermogen 1200 W Nominale snelheid slijpschijf 1500-3200 min

Diameter schuurschijf 210 mm Diameter slijpschijf 215 mm Afmetingen LxBxH 380x260x260 mm Lengte van afzuigslang 1500 mm Spilmaat M14 Beschermingsklasse II Gewicht 3,4 kg Geluids- en trillingskenmerken Geluidsdrukniveau L

102,2 dB Onzekerheid K 3 dB e) Gebruik geen ketting- of getand zaagblad. Der- gelijke inzetstukken veroorzaken vaak een terug- slag of verlies van controle over het elektrische gereedschap. Veiligheidsvoorschriften voor het schuren met schuurpapier a) Gebruik geen extra grote vellen schuurpapier, maar volg de instructies van de fabrikant over het formaat van het schuurpapier. Schuurpa- pier dat groter is dan dan de steunschijf kan ver- wondingen veroorzaken en leiden tot het blokke- ren, het scheuren van de schijf of terugslag. Aanvullende veiligheidsvoorschriften a) Sluit om te werken een stofzuiger aan op de adapter b) LET OP! Laat geen spanen in de buurt van open vuur komen, stof kan explosief zijn. c) Draag altijd een veiligheidsbril en een stof- masker bij het uitvoeren van schuurwerk- zaamheden, vooral bij werkzaamheden boven het hoofd en bij het bewerken van kritische materialen! Bij het schuren van bepaalde materialen (bv lood- verf, enkele hout en metaal soorten) ontstaan schadelijke of giftige sto󰀨en. Het contact of het inademen van stof kan een ge- vaar voor de gebruiker of de mensen in de buurt opleveren. Opmerkingen over trillingen en geluidontwikke- lingen Beperk de geluidsproductie en trilling tot een mini- mum!

1. Gebruik uitsluitend goed functionerende elektri-

sche gereedschappen.

2. Onderhoud en reinig het elektrisch gereedschap

3. Pas uw werkwijze aan het elektrisch gereedschap

4. Zorg dat het elektrische gereedschap niet over-

5. Laat het elektrisch gereedschap eventueel con-

6. Schakel het elektrisch gereedschap uit als deze

niet in bedrijf is. Restrisico‘s Ook als u dit elektrisch apparaat conform de voor- schriften gebruikt, blijven er altijd restrisico‘s bestaan.www.scheppach.com

• Las regelmatig pauzes in en beweeg hierbij de han- den om de doorbloeding te bevorderen.

• Beperk het gebruik van gereedschap met hoge tril- lingen per dag en verdeel het over meerdere dagen. Maak een werkschema dat de blootstelling aan tril- lingen beperkt.

• Houd de trillingen van product zo laag mogelijk door regelmatig onderhoud en vaste onderdelen op het product. Vervang versleten componenten onmiddel- lijk.

• Wissel regelmatig van werkpositie.

• Als het product vaak wordt gebruikt, moet u contact opnemen met uw leverancier en eventueel antitri- lingsaccessoires (grepen) aanscha󰀨en.

• Open de verpakking en verwijder het product voor- zichtig.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

• Controleer het product en de hulpstukken op trans- portschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

• Maak u voor aanvang van de werkzaamheden be- kend met het product aan de hand van de gebruiks- handleiding.

• Gebruik bij accessoires alsook slijtage- en reserve- onderdelen uitsluitend originele onderdelen. Reser- veonderdelen zijn verkrijgbaar bij de leverancier.

• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan. m WAARSCHUWING! Het product en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er be- staat gevaar voor inslikken en verstikkingsgevaar!

8. Montage en werking

m LET OP! Het product voor de ingebruikname absoluut vol- ledig monteren! Trillingseigenschappen Vibratie Hoofdhandgreep a

Onzekerheid K 1,5 m/s

Technische wijzigingen voorbehouden! Draag gehoorbescherming! Het e󰀨ect van lawaai kan gehoorverlies zijn. Aanwijzing:

• De aangegeven hand-armtrillingswaarde is geba- seerd op het schuren met schuurpapier. Andere toe- passingen kunnen tot andere waarden leiden.

• De geluids- en trillingswaarden zijn bepaald volgens EN 62841-1.

• De opgegeven trillingswaarde is gemeten stan- daardtestmethode en kan worden gebruikt om elek- trische apparaten met elkaar te vergelijken.

• De opgegeven trillingswaarde kan ook worden ge- bruikt voor een inleidende indicatie van de blootstel- ling. Trilling: Voorkom de risico‘s van trillingen, bijvoorbeeld het ri- sico van wittevingerziekte (doorbloedingsstoornissen) door frequente werkpauzes in te lassen waarbij u bij- voorbeeld uw handen tegen elkaar wrijft. Het witte vinger syndroom is een vaatziekte waarbij kleine bloedvaten in de vingers en tenen acuut ver- krampen. Symptomen zijn onder andere: Ongevoelig- heid, verlies van gevoeligheid, tintelingen, jeuk, pijn, verlies van kracht, verandering van kleur of conditie van de huid. De desbetre󰀨ende lichaamsdelen worden dan niet meer voldoende van bloed voorzien waardoor ze een bleke kleur krijgen. Het frequente gebruik van trillende apparaten kan ze- nuwbeschadigingen veroorzaken bij personen met een verminderde doorbloeding (bijv. rokers, diabetici). Als u ongewone beperkingen bespeurt, stopt u direct de werkzaamheden en raadpleegt u een arts. Voor langdurige en regelmatige gebruikers is het daarom aan te bevelen de conditie van handen en vingers goed in de gaten te houden. Neem de volgende aanwijzin- gen in acht om de risico‘s te beperken:

• Houd uw lichaam warm, vooral uw handen, met name bij koel weer.www.scheppach.com

1. Zet de aansluitadapter (16) op de stofzuigeraan-

2. Steek de afzuigslang (10) in de aansluitadapter

3. Draai de afzuigslang (10) naar rechts om de twee

elementen stevig met elkaar te verbinden.

4. Voor demontage draai de afzuigslang (10) naar

links, trek de afzuigslang (10) eruit en verwijder de aansluitadapter (16).

8.6 Stofopvangzak monteren (afb. 6.1 - 6.4)

1. Stop de afzuigslang (10) in het aansluitstuk van de

2. Let op dat de pen van de stofopvangzak (11) vast-

klikt, om de afzuigslang (10) goed met de stofop- vangzak (11) te verbinden.

3. Haak de draagriem (12) in de oogjes op de stofop-

vangzak (11) en op het product.

4. Om de stofopvangzak (11) te demonteren, knijpt u

met een schroevendraaier (14) in de vergrendel- de aansluiting van de zuigslang (10) en trekt u de zuigslang (10) eruit.

8.7 Aansluiting op de stroomvoorziening

1. Controleer of het product is uitgeschakeld. Scha-

kel de hoofdschakelaar (6) voor de aansluiting op de stroomvoorziening vervolgens altijd uit.

2. Steek de netstekker in een voorschriftmatig ge-

installeerd stopcontact, dat voldoet aan de over- eenkomstige vereisten conform de technische gegeven.

3. Uw product is nu klaar voor gebruik.

8.8 Toerental instellen (afb. 2)

Stel voorafgaand aan de werkzaamheden een toeren- tal in dat is afgestemd op de toepassing. Gebruik een laag toerental voor grof schuurwerk en verhoog het toerental voor jn werk. Verstel de schuurplaat door te draaien aan het instel- wiel (1).

8.9 In-uitschakelen (afb. 1)

Inschakelen: Druk op de hoofdschakelaar (6). Continubedrijf: Bedien de hoofdschakelaar (6) en borg dit met de ver- grendelingsmechanisme voor aan-schakelaar (2). m WAARSCHUWING! Trek altijd de netstekker eruit voordat u instellingen aan het product uitvoert.

8.1 Extra handgreep monteren (4)

1. Neem de extra handgreep (4) en draai deze met de

wijzers van de klok mee in het hiervoor bestemde schroefdraad, tot deze vast zit.

2. Voor de demontage draait u de extra handgreep

(4) tegen de wijzers van de klok in uit het schroef- draad.

8.2 Selecteer schuurpapier

De korrelgrootte van het schuurpapier wordt op de ach- terzijde aangegeven. Des te kleiner het nummer, des te groter is de korrelgrootte.

1. Gebruik grootkorrelig schuurpapier voor grof

schuurwerk en jnkorrelig schuurpapier voor de afwerking. Schuurpapier met aluminium-oxide of andere synthetische slijpmiddelen wordt aanbe- volen.

2. Begin met een grove korrelgroote en eindig met

de jnste korrelgrootte, indien u schuurpapier met verschillende korrelgroottes hebt, om een goed resp. glad schuurresultaat te verkrijgen.

8.3 Schuurpapier aanbrengen (afb. 3 + 4)

1. Leg het product op een e󰀨en en stabiele onder-

2. Neem het schuurpapier (9) en maak het met de

klittenbandbevestiging vast op de slijpplaat (8).

3. Lijn het schuurpapier (9) uit met de slijpplaat (8) en

druk het gelijkmatig aan.

4. Controleer of de gaten van de slijpplaat (8) zijn uit-

gelijnd op de gaten van het schuurpapier (9).

8.4 Aansluiting voor stofafzuiging

m WAARSCHUWING! Bij werkzaamheden kunnen schadelijke/giftige sto󰀨en ontstaan (bijv. loodhoudende lakken). Deze vormen een gevaar voor zowel de gebruiker als ook in de nabijheid aanwezige personen! Gebruik dit elektrisch apparaat daarom alleen met een stofafzuiginrichting en bescherm uzelf en andere personen in de werkomgeving bovendien met ge- schikte persoonlijke beschermingsmiddelen! Bij de werkzaamheden met dit product ontstaat er veel stof. De stofafzuiging is zeer nuttig om uw werkgebied schoon te houden en de blootstelling van de bestuur- der aan stof te verminderen.www.scheppach.com

Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van het netsnoer.

• Snijplekken omdat over het netsnoer is gereden.

• Beschadigde isolatie omdat de stekker uit de wand- contactdoos is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend aansluitkabels met de aanduiding H05VV-F. Op de aansluitkabel moet de type-aanduiding vermeld staan. Voor de eenfase-wisselstroommotor adviseren wij om een zekering C-curve 16 A of K-curve 16 A te gebrui- ken bij machines met een hoge aanloopstroom (vanaf 3000 W)! Aansluittype Y Als het netsnoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico‘s te voorkomen.

10. Reiniging, onderhoud en opslag

m WAARSCHUWING! Trek altijd de netstekker uit het stopcontact voor- dat aan het product zelf wordt gewerkt (bijv. bij transport, montage, ombouw, reinigings- en on- derhoudswerkzaamheden)!

• Zorg dat de veiligheidsinrichtingen, de ventilaties- leuven en de motorbehuizing zo stof- en vuilvrij mo- gelijk zijn.

• Veeg het product met een schone doek schoon of blaas het met perslucht bij een lage druk (max. 3 bar) uit. Uitschakelen: Druk de hoofdschakelaar (6) kort in en laat hem onmid- dellijk weer los. Aanwijzing: De machine blijft na het uitschakelen draaien. Wacht totdat het inzetstuk tot stilstand is ge- komen, voordat u het product neerlegt.

8.10 Instellen van de zuigkracht (g. 7)

1. Draai de afzuigafstelling (5) zo lang, tot het ge-

wenste zuigvermogen wordt bereikt.

1. Bevestig een geschikt schuurpapier (9) en kies

een geschikte snelheid.

2. Houd het product veilig aan de handgrepen (3, 4)

vast en schakel zoals beschreven in.

3. Wacht totdat het inzetstuk zijn volledige werksnel-

4. Stel de zuigkracht zo nodig bij.

5. Leid de slijpplaat (8) zo parallel mogelijk met de

muur en plaats deze eerst op het te bewerken op- pervlak.

6. Beweeg het product met gelijkmatige bewegingen

over het oppervlak. Aanwijzing: Houd het product niet te lang op één plaats, om ongelijkmatige slijpresultaten te voorkomen.

7. Til de slijpplaat (8) van het te bewerken oppervlak

voordat u het product uitschakelt.

8. Wacht totdat het inzetstuk tot stilstand is gekomen,

voordat u het product neerlegt. 8.12. Na het gebruik

1. Schakel het product uit zoals beschreven, koppel

het los van de stroomvoorziening en laat het af- koelen.

2. Voer de reinigings- en onderhoudswerkzaamhe-

den aan het product uit volgens de beschrijving van punt 10 en sla het daarna zorgvuldig op.

9. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aange- sloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte ver- lengsnoer moeten eveneens aan deze voorschriften voldoen.www.scheppach.com

m WAARSCHUWING! In dit product bevinden zich geen onderdelen die door de gebruiker kunnen worden onderhouden. Open het product nooit! Breng het naar een ge- kwaliceerde specialist voor verdere onderhouds- werkzaamheden!

10.2.5 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Koolborstels, schuurplaat, schuurpapier

• niet persé in de levering opgenomen! Neem in het geval van reserveonderdelen en accessoi- res contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

Bewaar het product en de bijbehorende accessoi- res op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats. De optimale opslagtemperatuur ligt tussen 5 en 30˚C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

m WAARSCHUWING! Trek de stekker uit het stopcontact!

1. Draag het product apparaat altijd aan de handgre-

2. Verpak het product om transportschade te voorko-

men of gebruik de originele verpakking.

3. Bescherm het product tegen trillingen en schok-

ken, in het bijzonder tijdens transport in voertui- gen.

12. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren.

• Reinig het product direct na elk gebruik.

• Gebruik geen reinigings- of oplosmiddelen. Hier- door kunnen de kunststofonderdelen van het pro- duct worden aangetast. Let op dat er geen water in het apparaat terecht komt.

Controleer het product en de accessoires (bijv. inzet- stukken) voor en na elk gebruik op slijtage en schade. Vervang ze indien nodig door nieuwe zoals beschre- ven in deze gebruikshandleiding. Let op technische eisen.

10.2.1 Vervangen van de slijpplaat (afb. 8.1 - 8.2)

1. Verwijder het schuurpapier (9).

2. Steek de inbussleutel (15) in het zeskantgat in het

midden van de schuurplaat (8) en draai deze met de wijzers van de klok mee, om de beschadigde schuurplaat (8) te verwijderen.

3. Plaats de nieuwe schuurplaat (8) en bevestig deze

De koolborstels zijn slijtageonderdelen en verslijten tijdens het gebruik. De koolborstels moeten daarom regelmatig worden gecontroleerd. Om schade aan de stroomkring te voorkomen, moeten de twee koolbor- stels tegelijk worden vervangen. m WAARSCHUWING! De koolborstels mogen alleen worden vervangen door bevoegd onderhoudspersoneel. Het apparaat mag alleen met beide koolborstels worden gebruikt.

10.2.3 Schuurpapier vervangen (afb. 3)

m WAARSCHUWING! Trek de stekker uit het stopcontact!

1. Leg het product op een e󰀨en en stabiele onder-

2. Verwijder het schuurpapier (9) van de schuurplaat

3. Plaats nieuw/ander schuurpapier (zie 8.3).

10.2.4 Vervangen van netkabel

Laat een beschadigd netsnoer van het elektrisch ge- reedschap door de fabrikant of diens servicedienst of door een soortgelijk gekwaliceerde persoon vervan- gen om gevaar te vermijden.www.scheppach.com

13. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werk- plaats. Storing Mogelijke oorzaak Oplossing Product start niet Stroomvoorziening onderbroken Controleer de stroomvoorziening door een ander product aan te sluiten Netsnoer of stekker defect Laat een elektricien controleren Overig elektrisch defect van het product Laat een elektricien controleren Product bereikt niet het volledige vermogen Verlengsnoer te lang of te kleine doorsnede Gebruik verlengsnoeren met een goedgekeurde lengte en/of doorsnede Spanning van stroomvoorziening (bev. generator) te laag Sluit het product aan op een geschikte stroomvoorziening Slecht werkresultaat Inzetstuk versleten Laat het inzetstuk vervangen Schuurplaat versleten Laat de schuurplaat vervangen Sterke stofontwikkeling Stofafzuiging niet aangesloten/ ingeschakeld Stofafzuiging aansluiten / inschakelen - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)www.scheppach.com

verklaart hierbij dat het volgende artikel voldoet aan de daar- op betrekking hebbende EU-richtlijnen en normen

14. Conformiteitsverklaring
