HASZNÁLATI ÚTMUTATÓ DS200 SCHEPPACH

Szárazépítési csiszológép Eredeti használati utasítás fordítása

A terméken található szimbólumok magyarázata A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a gyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a gyelmez- tetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket. Figyelmeztetés - A sérülések kockázatának csökkentése érdekében olvassa el az üzemeltetési útmutatót. Mindig két kézzel dolgozzon! Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor.

Viseljen porvédő maszkot. Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszttartalmú anyag megmunkálása tilos! Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat. A termék megfelel a hatályos európai irányelveknek.

Ebben az üzemeltetési útmutatóban az Ön biztonságát érintő szakaszok ezzel a jelzéssel vannak ellátva.www.scheppach.com

4. Rendeltetésszerű használat .............................................................................. 131

8. Összeszerelés és kezelés ................................................................................. 136

9. Elektromos csatlakoztatás ................................................................................ 138

10. Tisztítás, karbantartás és tárolás ...................................................................... 138

11. Szállítás ............................................................................................................. 139

12. Ártalmatlanítás és újrahasznosítás ................................................................... 140

A jelen kezelési útmutató biztonsági utasításain és országa speciális előírásain túl tartsa be az azonos kialakítású termékek üzemeltetésére vonatkozó általá- nosan elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biztonsági utasítá- sokat.

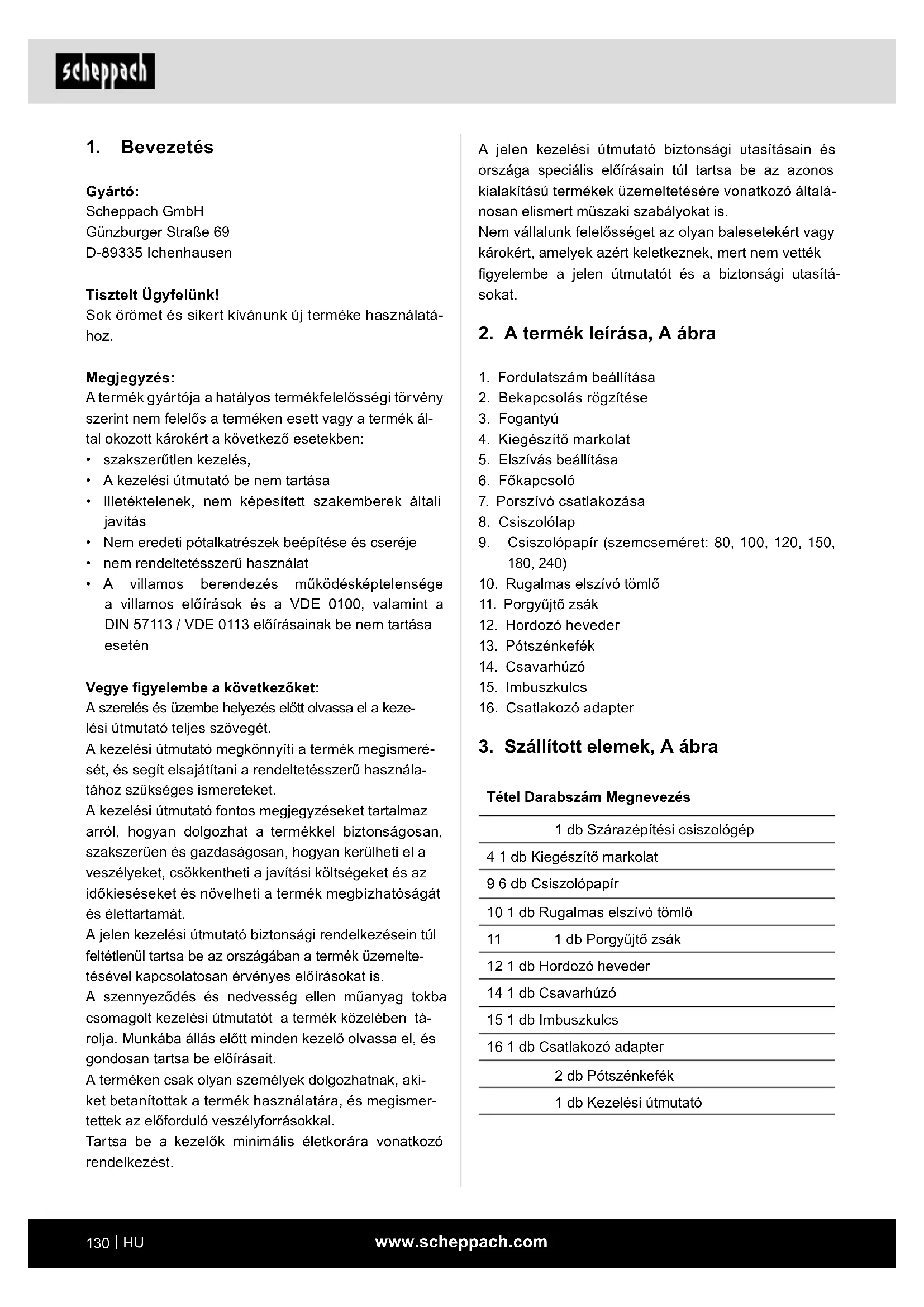

2. A termék leírása, A ábra

1. Fordulatszám beállítása

2. Bekapcsolás rögzítése

4. Kiegészítő markolat

5. Elszívás beállítása

7. Porszívó csatlakozása

9. Csiszolópapír (szemcseméret: 80, 100, 120, 150,

10. Rugalmas elszívó tömlő

16. Csatlakozó adapter

3. Szállított elemek, A ábra

Tétel Darabszám Megnevezés 1 db Szárazépítési csiszológép 4 1 db Kiegészítő markolat 9 6 db Csiszolópapír 10 1 db Rugalmas elszívó tömlő 11 1 db Porgyűjtő zsák 12 1 db Hordozó heveder 14 1 db Csavarhúzó 15 1 db Imbuszkulcs 16 1 db Csatlakozó adapter 2 db Pótszénkefék 1 db Kezelési útmutató

Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Tisztelt Ügyfelünk! Sok örömet és sikert kívánunk új terméke használatá- hoz. Megjegyzés: A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék ál- tal okozott károkért a következő esetekben:

• szakszerűtlen kezelés,

• A kezelési útmutató be nem tartása

• Illetéktelenek, nem képesített szakemberek általi javítás

• Nem eredeti pótalkatrészek beépítése és cseréje

• nem rendeltetésszerű használat

• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén Vegye gyelembe a következőket: A szerelés és üzembe helyezés előtt olvassa el a keze- lési útmutató teljes szövegét. A kezelési útmutató megkönnyíti a termék megismeré- sét, és segít elsajátítani a rendeltetésszerű használa- tához szükséges ismereteket. A kezelési útmutató fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemelte- tésével kapcsolatosan érvényes előírásokat is. A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót a termék közelében tá- rolja. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait. A terméken csak olyan személyek dolgozhatnak, aki- ket betanítottak a termék használatára, és megismer- tettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.www.scheppach.com

5. Biztonsági utasítások

m FIGYELMEZTETÉS Olvassa el az elektromos szerszámhoz tartozó összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot. A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat. Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából. A biztonsági utasításokban használt „elektromos szer- szám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati kábellel) és az akkumulátorról üzemeltetett (hálózati kábel nélküli) elektromos szer- számokra vonatkozik. A munkahely biztonsága a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, il- letve a megvilágítatlan munkaterületek balesetek- hez vezethetnek. b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találha- tók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gőzöket. c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személye- ket. A gyelem elterelése miatt elveszítheti ural- mát az elektromos szerszám felett. Elektromos biztonság a) Az elektromos szerszám csatlakozódugója il- leszkedjen a csatlakozóaljzatba. A dugós csat- lakozót semmilyen módon nem szabad módo- sítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapte- res csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát. b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hű- tőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van. c) Tartsa esőtől és nedvességtől távol az elektro- mos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.

4. Rendeltetésszerű használat

A termék rendeltetésszerű használata nagy méretű szárazépítési falfelületek csiszolására terjed ki, ami a festés vagy tapétázás előkészítéseképpen szükséges, megfelelő csiszolópapírok használatával. Kisebb felületek, valamint élek és sarkok megmunká- lására ez a termék nem alkalmas. Emellett tapéták le- csiszolására sem alkalmas, és nem használható ned- ves csiszoláshoz. A terméket nem szabad daraboló köszörűként vagy nagyoló csiszolóként, illetve polírozó koronggal vagy drótkefével használni. Ezzel a termékkel nem szabad azbesztet tartalmazó anyagokat megmunkálni. Csak a rendeltetésének megfelelően használja a ter- méket. Minden ettől eltérő használat nem rendelte- tésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/keze- lő viseli a felelősséget. A rendeltetésszerű használat része a biztonsági utasí- tások betartása, valamint az üzemeltetési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is. A terméket használó és karbantartó személyeknek is- merniük kell a terméket, és tájékozottnak kell lenniük a lehetséges veszélyekről. Ezenfelül a lehető legszigorúbban be kell tartani a bal- eset-megelőzési előírásokat. Vegye gyelembe a további általános érvényű munka- egészségügyi és biztonságtechnikai szabályokat is. Ha a terméken módosítást végez, az ebből eredő káro- kért a gyártó nem vállal felelősséget. A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni. Tartsa be a gyártó biztonsági, munkavégzési és kar- bantartási előírásait, valamint a műszaki adatokban meghatározott méreteket. Kérjük, vegye gyelembe, hogy termékeinket rendelte- tésük szerint nem kisipari, kéziipari vagy ipari haszná- latra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja. A gyártó nem vállal felelősséget azokért a károkért, amelyeket a nem rendeltetésszerű használat vagy a helytelen kezelés okoz.www.scheppach.com

e) Kerülje a rendellenes testtartást. Álljon stabi- lan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot. f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat. g) Ha lehetséges a porelszívó és -gyűjtő beren- dezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek. h) Ne keltsen hamis biztonságérzetet és ne szeg- je meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtré- sze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondat- lanul kezeli. Az elektromos szerszám használata és kezelése a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektro- mos szerszámot használja. A megfelelő elekt- romos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban. b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsol- ni, veszélyesnek számít, és meg kell javítani. c) Húzza ki a csatlakozódugót a csatlakozóaljzat- ból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cse- rélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos- sági intézkedések megakadályozzák az elektro- mos szerszám akaratlan elindulását. d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek hasz- nálják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá- mok veszélyesek, ha tapasztalatlan személyek használják őket. d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tar tsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a gép mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték nö- veli az áramütés kockázatát. e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbí- tó vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csök- kenti az áramütés kockázatát. f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaá- ram-védőkapcsoló használata csökkenti az ára- mütés kockázatát. Személyi biztonság a) Legyen gyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata so- rán egy pillanatnyi gyelmetlenség is súlyos sérü- léseket okozhat. b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően al- kalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát. c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumu- látorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket be- kapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek. d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérülése- ket okozhat.www.scheppach.com

Az elektromos szerszám tervezettől eltérő hasz- nálata veszélyeket és sérüléseket okozhat. c) Ne használjon olyan tartozékot, amelyet a gyártó nem kifejezetten ehhez az elektromos szerszámhoz tervezett és ajánlott. Az még nem biztosít biztonságos használatot, hogy az elekt- romos szerszámra tudja rögzíteni a tartozékot. d) A használati szerszám megengedett fordulat- száma legalább akkora legyen, mint az elekt- romos szerszámon megadott legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozék széttörhet és szétszóródhat. e) A használati szerszám külső átmérője és vas- tagsága feleljen meg az elektromos szerszám méretadatainak. A hibásan méretezett használati szerszámokat nem lehet megfelelően védelemmel ellátni vagy ellenőrizni. f) A köszörűkorongoknak, rögzítőkarimáknak, csiszolótárcsáknak és egyéb tartozékoknak pontosan kell illeszkedniük az elektromos szerszámhoz. Azok a használati szerszámok, amelyek nem illeszkednek pontosan az elektro- mos szerszám csiszolóorsójára, nagyon erősen rezegnek, és ez az uralom elvesztéséhez vezet- het. g) Ne használjon sérült használati szerszámo- kat. Minden egyes használat előtt ellenőrizze a használati szerszámokat, például a csiszo- lótárcsák letöréseit vagy repedéseit, a csiszo- lótányér repedéseit, kopását vagy erős el- használódását, a drótkefék laza vagy törött drótjait. Ha leesik az elektromos szerszám vagy a használati szerszám, akkor ellenőriz- ze, hogy megsérült-e, vagy használjon egy ép használati szerszámot. Ha ellenőrizte és be- helyezte a használati szerszámot, akkor Ön is és a közelben tartózkodó személyek is áll- janak távolabb a forgó használati szerszám- tól, és egy percig járassa a legmagasabb for- dulatszámon a készüléket. A sérült használati szerszámok többnyire eltörnek ebben a tesztidő- szakban. h) Viseljen egyéni védőeszközöket. A használat- tól függően viseljen teljes arcvédőt, szemvé- dőt vagy védőszemüveget. Amennyiben szük- séges, viseljen porvédő maszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, amelyek távol tartják Öntől a kis csiszolási és anyag- részecskéket. e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működ- nek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésé- re. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok bal- esetet a rosszul karbantartott elektromos szerszá- mok okoznak. f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny- nyebben vezethetők. g) Az elektromos szerszámot, a cserélhető szer- számot, betétszerszámokat stb. a jelen uta- sításoknak megfelelően használja. Közben vegye gyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szer- számoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet. h) A fogantyúkat és a megfogási felületeket min- dig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fo- gantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemelteté- sét, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben. Szerviz a) Csak képzett szakszemélyzettel és csak erede- ti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése. Az összes alkalmazásra vonatkozó biztonsá- gi utasítások – A csiszolásra, csiszolópapíros csiszolásra, drótkefékkel való munkavégzésre, polírozásra és darabolásra vonatkozó biztonsági utasítások a) Ez az elektromos szerszám csiszolópapíros csiszolóként használható. A készülékkel ka- pott összes biztonsági utasítást, útmutatást, ábrázolást és adatot vegye gyelembe. Ha nem tartja be az alábbi utasításokat, akkor áramütés- re, tűzre és/vagy súlyos sérülésekre kerülhet sor. b) Ez az elektromos szerszám nem alkalmas drótkefékkel végzett csiszolásra és munka- végzésre, polírozásra és darabolásra.www.scheppach.com

A beakadás vagy megszorulás miatt a forgó cserélhető szerszám hirtelen leáll. Ezáltal az irányítás nélküli elektromos szerszám a használati szerszám blokkolt részeknél érvényes for- gásirányával ellentétes irányba gyorsul. Ha például egy csiszolótárcsa beakad vagy beszorul egy munkadarabba, akkor a csiszolótárcsa munkada- rabba mélyedő éle beakadhat, a csiszolótárcsa ezál- tal kitörhet vagy visszaütést okozhat. A csiszolótárcsa a blokkolás helyén érvényes forgásiránytól függően a kezelőszemély felé vagy tőle távolodva mozoghat. Eközben a csiszolótárcsák el is törhetnek. A visszacsapás az elektromos szerszám nem megfe- lelő vagy hibás használatának következménye. Ez az alábbiakban leírt elővigyázatossági intézkedé- sekkel megelőzhető. a) Tartsa elég erősen az elektromos szerszá- mot, és tartsa testét és karjait olyan hely- zetben, hogy képes legyen a visszalökő erők felfogására. Ha van, mindig használja a kie- gészítő markolatot, hogy a visszalökő erő- ket vagy az indításkor fellépő reakciónyo- matékokat a legnagyobb mértékben uralja. A kezelőszemély a megfelelő elővigyázatossági intézkedésekkel uralhatja a visszalökő és reak- cióerőket. b) Soha ne közelítsen a kezével a forgó haszná- lati szerszámokhoz. A használati szerszám visz- szalökéskor a kezéhez érhet. c) Maradjon távol a testével attól a területtől, ahová az elektromos szerszám visszacsapás esetén mozdulhat. A visszacsapás az elektro- mos szerszámot a csiszolótárcsának a blokkolás helyén folytatott mozgásával ellentétes irányba mozgatja. d) Különösen óvatosan dolgozzon a sarkok, éles szegélyek stb. közelében. Akadályozza meg, hogy a cserélhető szerszám visszapattanjon a munkadarabról, illetve hogy beleszoruljon. A forgó használati szerszám sarkoknál, éles sze- gélyeknél vagy visszapattanáskor hajlamos a be- szorulásra. Ez az ellenőrizhetőség elvesztésével vagy visszalökéssel járhat. e) Ne használjon láncfűrészt vagy fogazott fű- részlapot. Ezek a használati szerszámok gyak- ran visszalökést vagy az elektromos szerszám feletti uralom elvesztését okozzák. Védje szemét a szétrepülő idegen testektől, ame- lyek a különböző alkalmazások során keletkez- nek. A por- vagy légzésvédő maszkoknak ki kell szűrniük az alkalmazás során keletkező port. Ha hosszú ideig hangos zajnak van kitéve, akkor halláskárosodást szenvedhet.

i) Ügyeljen arra, hogy más személyek biztonsá-

gos távolságban legyenek a munkaterülettől. A munkaterületre belépő minden személynek egyéni védőeszközöket kell viselni. A szerszám törött darabjai vagy a törött használati szerszá- mok szétrepülhetnek, és a közvetlen munkaterü- leten kívül is okozhatnak sérüléseket. j) A készüléket csak szigetelt markolatnál fogja olyan munkálatok közben, amelyek során az alkalmazott szerszám rejtett áramvezetékek- hez vagy saját hálózati kábeléhez érhet hozzá. A feszültség alatt álló vezetékkel való érintkezés a készülék fémből készült alkatrészeit is feszült- ség alá helyezheti, és ez áramütéshez vezethet. k) Tartsa távol a forgó használati szerszámoktól a hálózati kábelt. Ha elveszíti uralmát a készülék felett, akkor kettévághatja vagy elragadhatja a há- lózat kábelt, és keze vagy karja a forgó használati szerszámba kerülhet. l) Soha ne tegye le addig az elektromos szer- számot, amíg az teljesen le nem állt. A forgó használati szerszám kapcsolatba kerülhet a lehe- lyezési felülettel, Ön pedig elveszítheti uralmát az elektromos szerszám felett. m) Hordozás közben ne működtesse az elektro- mos szerszámot. A forgó használati szerszám véletlenül elkaphatja a ruházatát, és a használati szerszám a testébe fúródhat. n) Rendszeresen tisztítsa meg elektromos szer- száma szellőzőréseit. A motor ventilátora port vonz a házba, és a fémpor erős felhalmozódása elektromos veszélyeket okozhat. o) Ne használja éghető anyagok közelében az elektromos szerszámot. A szikrák meggyújt- hatják ezeket az anyagokat. p) Ne használjon folyékony hűtőközeget igény- lő használati szerszámokat. Víz vagy egyéb folyékony hűtőközeg használata áramütéshez vezethet. Biztonsági utasítások minden alkalmazáshoz − Visszacsapás és a vonatkozó biztonsági utasítások A visszacsapás a beakadt vagy megszorult forgó cse- rélhető szerszám, például a köszörűkorong, csiszoló- tárcsa, drótkefe stb. hirtelen reakciója.www.scheppach.com

a) A kéz-kar rezgések miatt károsodhat az egész- sége, ha hosszabb ideig használja a készüléket, vagy ha nem megfelelően végzi az irányítást és a karbantartást. b) Sérülések és anyagi károk, amelyeket azok a szétszóródó használati szerszámok okoznak, amelyek a hirtelen sérülés, kopás vagy a nem megfelelő felhelyezés miatt váratlanul elsodród- nak az elektromos szerszámból/szerszámtól. c) Égési és vágási sérülések, ha a használati szer- számok közvetlenül a használat után és/vagy csu- pasz bőrrel érintkeznek. m FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám hasz- nálata előtt keressék fel orvosukat és implantátumuk gyártóját.

Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Teljesítményfelvétel 1200 W Köszörűkorong névleges fordulatszáma 1500−3200 min

Csiszolótárcsa átmérője 210 mm Köszörűkorong átmérője 215 mm Méretek (H x Sz x M) 380 x 260 x 260

Elszívó tömlő hossza 1500 mm Orsóméret M14 Védelmi osztály II Tömeg 3,4 kg Zaj és rezgés jellemző értékei

hangnyomásszint 94,2 dB

hangteljesítményszint 102,2 dB K bizonytalanság 3 dB A csiszolópapírral végzett csiszolásra vonatkozó biztonsági utasítások a) Ne használjon túlméretes csiszolópapírt, ha- nem tartsa be a csiszolópapír méretére mega- dott gyártói adatokat. A csiszolótányéron túllógó csiszolópapírok sérüléseket okozhatnak, valamint blokkoláshoz, a csiszolópapír elszakadásához vagy visszaütéshez vezethetnek. További biztonsági utasítások a) A munkavégzéshez csatlakoztasson egy por- szívót a csomagban szállított adapterhez. b) FIGYELEM! Ne hagyja, hogy a csiszoláskor kelet- kező porok nyílt láng közelébe kerüljenek, mivel a porok robbanékonyak lehetnek. c) Csiszolási munkálatok végrehajtásakor, kü- lönösen a fej felett végzett munkálatoknál és kritikus anyagok megmunkálásánál mindig vi- seljen védőszemüveget és porvédő maszkot! Bizonyos anyagok (pl. ólomtartalmú festékek, né- mely fa- és fémfajták) csiszolása során káros vagy mérgező porok keletkeznek. Ezen porok érintése vagy belégzése veszélyt je- lenthet a kezelőszemély vagy a közelben tartóz- kodók számára. A vibrációra és a zajképződésre vonatkozó uta- sítások Csökkentse minimális szintre a zajképződést és a vib- rációt!

1. Csak kifogástalan állapotban lévő elektromos

szerszámokat használjon.

2. Rendszeresen végezze el az elektromos szer-

szám karbantartását és tisztítását.

3. Munkamódszerét igazítsa az elektromos szer-

4. Ne terhelje túl az elektromos szerszámot.

5. Szükség szerint ellenőriztesse az elektromos

6. Kapcsolja ki az elektromos szerszámot, ha nem

használja azt. Fennmaradó kockázatok Maradék kockázatok akkor is léteznek, ha az elő- írásoknak megfelelően használja ezt a villamos kézi szerszámot. Az elektromos szerszám kialakításával és kivitelével összefüggésben az alábbi veszélyek je- lentkezhetnek:www.scheppach.com

• Hideg időben tartsa melegen a testét, különösen a kezét.

• Rendszeresen tartson szünetet és közben mozgas- sa a kezeit, hogy elősegítse a vérkeringést.

• Korlátozza az erősen rezgő szerszámok napi hasz- nálati idejét, és inkább ossza be több napra. Készít- sen olyan munkatervet, amely korlátozza a rezgés- terhelést.

• Gondoskodjon a termék lehető legkisebb mértékű rezgéséről rendszeres karbantartással és a termék alkatrészeinek rögzítésével. Az elhasználódott alko- tóelemeket haladéktalanul cserélje le.

• Rendszeresen váltogassa a munkavégzési helyze- tét.

• Ha a terméket gyakran használja, ill. működteti, ak- kor érdemes kapcsolatba lépnie szakkereskedőjé- vel, és szükség esetén beszereznie a rezgések ellen védő tartozékokat (markolatokat).

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.

• Távolítsa el a csomagolóanyagot, valamint a csoma- golási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, nem szenvedett-e a termék és a tarto- zékok szállítási sérüléseket. Kifogások esetén azon- nal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a cso- magolást.

• A használatba vétel előtt ismerkedjen meg a termék- kel a kezelési útmutató alapján.

• Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatré- szeket szakkereskedőjénél vásárolhat.

• Rendelésnél adja meg a cikkszámot, valamint a ter- mék típusát és gyártási évét. m FIGYELMEZTETÉS! A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskók- kal, fóliákkal és apró részekkel játsszanak! Lenye- lés és fulladás veszélye áll fenn!

8. Összeszerelés és kezelés

m FIGYELEM! Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen! Rezgés jellemző értékei Rezgés a fő markolaton a

Rezgés a kiegészítő markolaton a

K bizonytalanság 1,5 m/s

A műszaki változtatás jogát fenntartjuk! Viseljen hallásvédőt! A zaj következtében hallásvesztésre kerülhet sor. Megjegyzés:

• A megadott kéz-kar vibrációs érték csiszolópapírral végzett csiszolásra vonatkozik. Az egyéb használa- tok eltérő értékekhez vezethetnek.

• A zaj és a vibráció értékeinek megállapítása az EN 62841-1 szabvány alapján történt.

• A megadott vibrációs érték mérése szabványos mérési eljárással történt, és felhasználható az elekt- romos szerszám másik szerszámmal való összeve- tésére.

• A megadott vibrációs érték a kitettség kezdeti érté- kelésére is felhasználható. Vibráció: Kerülje a rezgés által okozott kockázatokat, pl. a Ray- naud-szindróma (keringési zavar) kialakulását gyakori munkaszünetek beiktatásával, amikor pl. egymáshoz dörzsöli a két kezét. A fehér ujj szindróma egy olyan érrendszeri betegség, amelynek során az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. A tünetek közé tartozik: Zsibbadás, érzékenység elvesztése, bizsergés, visz- ketés, fájdalom, erőtlenség, a bőr színének vagy álla- gának megváltozása. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő szerszámok gyakori használata idegkároso- dást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek). Amennyiben szokatlan negatív hatásokat észlel, azon- nal fejezze be a munkát, és forduljon orvoshoz. A hosszú távú és rendszeres felhasználóknak ezért azt javasoljuk, hogy gondosan gyeljék meg a kezüket és az ujjaikat. A veszélyek csökkentése érdekében ezért tartsa be az alábbi utasításokat:www.scheppach.com

8.5 Az elszívó tömlő felszerelése (5.1 - 5.3 ábra)

1. Dugja rá a csatlakozó adaptert (16) a porelszívó

2. Dugja bele az elszívó tömlőt (10) a csatlakozó

3. A két elem egymással való szilárd összekapcsolá-

sához fordítsa jobbra az elszívó tömlőt (10).

4. Leszereléshez fordítsa balra az elszívó tömlőt

(10), húzza ki az elszívó tömlőt (10), és távolítsa el a csatlakozó adaptert (16).

8.6 A porgyűjtő zsák felszerelése (6.1 - 6.4 ábra)

1. Dugja bele az elszívó tömlőt (10) a porgyűjtő zsák

(11) csatlakozóidomába.

2. Ügyeljen rá, hogy a porgyűjtő zsák (11) csatlako-

zóidomában kialakított csap reteszelődjön, mert így rögzíthető szilárdan egymáshoz az elszívó tömlő (10) és a porgyűjtő zsák (11).

3. Akassza bele a tartópántot (12) a porgyűjtő tartály

(11) szemeibe és a termékbe.

4. A porgyűjtő zsák (11) leszereléséhez nyomja ösz-

sze az elszívó tömlő (10) reteszelt csatlakozóido- mát egy csavarhúzóval (14), és húzza ki a belőle az elszívó tömlőt (10).

8.7 Csatlakoztatás az áramellátásra

1. Győződjön meg arról, hogy a termék ki van kap-

csolva. Mielőtt csatlakoztatja a terméket az áramellátásra, mindig állítsa kikapcsolt állásba a főkapcsolót (6).

2. Csatlakoztassa a hálózati csatlakozódugót az elő-

írásoknak megfelelően telepített csatlakozóaljzat- ba, amely megfelel a műszaki adatok vonatkozó követelményeinek.

3. A termék ekkor üzemkész.

8.8 Fordulatszám beállítása (2. ábra)

A munka megkezdése előtt állítsa be a használatnak megfelelő fordulatszámot. A durva csiszolási munká- latokhoz alacsonyabb fordulatszámot használjon, a nom munkálatokhoz növelje a fordulatszámot. A csiszolólap fordulatszáma a beállító kerék (1) forga- tásával állítható.

8.9 Be-/kikapcsolás (1. ábra)

Bekapcsolás: Nyomja meg a főkapcsolót (6). m FIGYELMEZTETÉS! Mielőtt beállításokat végez a terméken, mindig húzza ki a hálózati csatlakozót.

8.1 Kiegészítő fogantyú (4) felszerelése

1. Fogja meg a kiegészítő markolatot (4), majd teker-

je be az óramutató járásával megegyező irányban a megfelelő menetbe, amíg nem rögzül.

2. Leszereléshez csavarja ki a kiegészítő markolatot

(4) a menetből az óramutató járásával ellenkező irányban.

8.2 Csiszolópapír kiválasztása

A szemcseméret a csiszolópapír hátoldalán van meg- adva. Minél kisebb a szám, annál durvább a szemcse- méret.

1. A durvább csiszolási munkálatokhoz durva szem-

cséjű csiszolópapírt, a befejező kezeléshez nom szemcséjű csiszolópapírt használjon. Az alumíni- um-oxidot, szilícium-karbidot vagy egyéb szinte- tikus csiszolóanyagot tartalmazó csiszolópapírok használatát javasoljuk.

2. Ha különböző szemcseméretű csiszolópapírok

közül választhat, akkor a jó, illetve sima csiszolá- si eredmény eléréséhez durva szemcsemérettel kezdje, majd a legnomabb szemcsemérettel fe- jezze be a csiszolást.

8.3 Csiszolópapír felhelyezése (3, 4. ábra)

1. Fektesse a terméket sík alapzatra.

2. Helyezze fel a tépőzáras mechanizmussal rendel-

kező csiszolópapírt (9) a csiszolólapra (8).

3. Igazítsa be a csiszolópapírt (9) a csiszolólapon (8),

és egyenletesen nyomja rá.

4. Ügyeljen arra, hogy a csiszolólap (8) lyukai fedés-

be kerüljenek a csiszolópapír (9) lyukaival.

8.4 Porelszívás csatlakozója

m FIGYELMEZTETÉS! Ha pl. ólomtartalmú festék megmunkálását végzi, káros/mérgező gázok keletkezhetnek. Ezek egya- ránt veszélyt jelentenek a felhasználóra és a kö- zelben tartózkodókra nézve! Az elektromos szer- számot ezért csak porszívó szerkezettel együtt használja, és emellett megfelelő személyes védő- felszereléssel is védje önmagát és a munkaterüle- ten tartózkodó többi személyt! A termékkel végzett munka során sok por keletkezik. A por elszívása nagyon hasznos a munkaterület tisz- tán tartásához, és segít csökkenteni a kezelőt érintő porterhelést is.www.scheppach.com

Az ügyfél által biztosított hálózati csatlakozásnak, va- lamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak. Sérült elektromos csatlakozóvezetékek Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés. Ezek okai:

• Megnyomódások, ha a csatlakozóvezetékeket ab- lak- vagy ajtónyílásokon vezeti át.

• Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.

• Elnyíródások, amikor áthajtanak a csatlakozóveze- téken.

• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.

• repedések a szigetelés öregedése miatt. Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életve- szélyesek. Rendszeresen ellenőrizze, nem sérültek-e az elektro- mos csatlakozóvezetékek. Ügyeljen arra, hogy a csat- lakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva. Az elektromos csatlakozóvezetékeknek meg kell fe- lelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmeg- nevezés megléte. Egyfázisú váltóáramú motor esetén a magas (3000 watt feletti) indítási árammal rendelkező gépekhez C 16A vagy K 16A biztosíték használatát javasoljuk! Y csatlakoztatási mód Ha a hálózati csatlakozóvezeték cseréje szükséges, a biztonság veszélyeztetésének kizárása érdekében bízza ezt a gyártóra vagy annak képviselőjére.

10. Tisztítás, karbantartás és tárolás

m FIGYELMEZTETÉS! Mielőtt bármilyen munkálatot végezne magán a terméken (pl. szállítás, felépítés, átszerelési, tisztí- tási és karbantartási munkálatok), mindig húzza ki a hálózati csatlakozót a csatlakozóaljzatból! Folyamatos üzemeltetés: Működtesse a főkapcsolót (6), és biztosítsa a bekap- csoló reteszeléssel (2). Kikapcsolás: Nyomja meg röviden a főkapcsolót (6), majd azonnal engedje el. Megjegyzés: A cserélhető szerszám a kikapcsolás után egy ideig még forog. Mielőtt leteszi a terméket, várja meg, amíg leáll a cserélhető szerszám.

8.10 Szívási teljesítmény beszabályozása (7. ábra)

1. Addig forgassa az elszívóteljesítmény (5) beállí-

tását, míg el nem éri a kívánt szívóteljesítményt.

1. Helyezzen fel egy megfelelő csiszolópapírt (9), és

válasszon megfelelő fordulatszámot.

2. Fogja meg erősen a terméket a megfogási felüle-

teknél (3, 4), és kapcsolja be a leírtak szerint.

3. Várja meg, hogy a használati szerszám elérje a

teljes munkasebességét.

4. Szükség esetén szabályozza be az elszívási tel-

5. A csiszolólapot (8) lehetőleg a fallal párhuzamo-

san vezesse, és először ezt helyezze rá a meg- munkálandó felületre.

6. Egyenletes mozdulatokkal mozgassa a terméket

a felületen. Megjegyzés: Az egyenetlen csiszolási eredmények elkerülése érdekében ne tartsa túl sokáig egy helyen a terméket.

7. Mielőtt kikapcsolja az elektromos szerszámot,

emelje fel a csiszolólapot (8) a megmunkálandó felületről.

8. Mielőtt leteszi a terméket, várja meg, amíg leáll a

cserélhető szerszám. 8.12. A használat után

1. Kapcsolja ki a terméket a leírtak szerint, majd vá-

lassza le az áramellátásról, és hagyja lehűlni.

2. Végezze el a termék tisztítását és karbantartását a

10. pontban leírtak szerint, majd gondosan tárolja

9. Elektromos csatlakoztatás

A telepített villanymotor üzemkész állapotban van csat- lakoztatva. A csatlakozás megfelel a vonatkozó VDE- és DIN-előírásoknak.www.scheppach.com

10.2.4 A hálózati csatlakozóvezeték cseréje

Ha megsérül az elektromos szerszám hálózati csat- lakozóvezetéke, akkor a veszélyek elkerülése érde- kében a gyártóval, annak ügyfélszolgálatával vagy hasonló képesítéssel rendelkező személlyel cserél- tesse ki. m FIGYELMEZTETÉS! A termék belsejében egyetlen olyan alkatrész sem található, amelynek karbantartását a felhasználó el tudná végezni! Soha ne nyissa fel a terméket! A további karbantartási munkálatokhoz adja át egy képzett szakembernek!

10.2.5 Szervizinformációk

Vegye gyelembe, hogy ennél a terméknél a követke- ző alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre haszná- lati anyagokként van szükség. Kopóalkatrészek*: Szénkefék, csiszolólap, csiszolópa- pír

• nem feltétlenül tartoznak a szállított elemek közé! Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a termé- ket és tartozékait. Az optimális tárolási hőmérséklet 5 ˚C és 30 ˚C között van. A terméket az eredeti csomagolásában tárolja. Letaka- rással védje a terméket a portól és a nedvességtől. A kezelési útmutatót a termék mellett tárolja.

m FIGYELMEZTETÉS! Húzza ki a hálózati csatlakozót!

1. Mindig a megfogási felületeknél fogva tartsa a ter-

2. A szállítási sérülések elkerülése érdekében cso-

magolja be a terméket, vagy használja az eredeti csomagolást.

3. Védje a terméket a rezgéstől és a rázkódástól, kü-

lönösen akkor, ha járműben szállítja.

• Tartsa a lehető legnagyobb mértékben por- és szennyeződésmentesen a védőszerkezeteket, szel- lőzőnyílásokat és a motorházat.

• Törölje le a terméket egy tiszta ronggyal, vagy fú- vassa ki alacsony nyomású sűrített levegővel (max. 3 bar).

• Minden egyes használat után azonnal tisztítsa meg a terméket.

• Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrésze- it. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.

Minden egyes használat előtt és után ellenőrizze a terméket és a tartozék elemeket (pl. a cserélhető szer- számokat), hogy nem kopottak vagy sérültek-e. Adott esetben cserélje őket újra a jelen útmutatóban leír- tak szerint. Közben vegye gyelembe a műszaki követelményeket.

10.2.1 A csiszolólap cseréje (8.1 - 8.2 ábra)

1. Távolítsa el a csiszolópapírt (9).

2. A sérült csiszolólap (8) eltávolításához dugja az

imbuszkulcsot (15) a csiszolólap (8) közepén ta- lálható hatlapú lyukba, és forgassa az óramutató járásának irányába.

3. Helyezze be az új csiszolólapot (8), és rögzítse.

10.2.2 A szénkefék cseréje

A szénkefék kopásnak kitett alkatrészek, melyek a használat során elhasználódnak. Ezért a szénkeféket rendszeresen ellenőrizni kell. A kapcsolókör sérülése- inek megelőzése érdekében a két szénkefét egyszerre kell kicserélni. m FIGYELMEZTETÉS! A szénkefék cseréjét csak erre feljogosított szer- vizszemélyzet végezheti el. A készüléket csak mindkét szénkefével szabad használni!

10.2.3 A csiszolópapír cseréje (3. ábra)

m FIGYELMEZTETÉS! Húzza ki a hálózati csatlakozót!

1. Fektesse a terméket sík alapzatra.

2. Húzza le a csiszolópapírt (9) a csiszolólapról (8).

3. Helyezzen fel új/másik csiszolópapírt (lásd: 8.3).www.scheppach.com

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfel- használóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepí- tettek és értékesítettek, és így a 2012/19/EU euró- pai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elekt- ronikai berendezések ártalmatlanítására.

12. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahaszno- síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon. Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések) A leselejtezett elektromos és elektronikai be- rendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, me- lyek nincsenek rögzített módon telepítve a készülék- be, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladék- kezelésére vonatkozó törvény szabályozza.

• Az elektromos és elektronikai berendezések tulaj- donosát, illetve használóját törvény kötelezi a be- rendezések leadására az élettartamuk lejártával.

• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

• A leselejtezett elektromos és elektronikai berende- zéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra: - Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok) - Az elektronikai berendezés vásárlásának hely- színe (telephellyel rendelkező vagy online forgal- mazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt. - Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejte- zett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készülé- ket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtő- helyen is. - A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.www.scheppach.com

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, fordul- jon az illetékes szervizhez. Üzemzavar Lehetséges ok Megoldás A termék nem indul el Megszakadt az áramellátás Ellenőrizze az áramellátást egy másik termék csatlakoztatásával Hibás a hálózati kábel vagy a csatla- kozódugó Villamossági szakemberrel ellenőriztesse A termék egyéb elektromos hibája Villamossági szakemberrel ellenőriztesse A termék nem éri el a teljes teljesít- ményt Túl hosszú és/vagy túl alacsony ke- resztmetszetű a hosszabbító kábel Megengedett hosszúságú és/vagy keresztmetszetű hosszabbító kábelt használjon Túl alacsony az áramellátás (pl. gene- rátor) feszültsége Csatlakoztassa megfelelő áramellátásra a terméket Rossz munkavég- zési eredmény Elkopott a használati szerszám Cseréltesse ki a használati szerszámot Elkopott a csiszolólap Cseréltesse ki a csiszolólapot Erős porképződés Nincs csatlakoztatva/bekapcsolva a porszívás Csatlakoztassa/kapcsolja be a porszívástwww.scheppach.com

14. Megfelelőségi nyilatkozat
