NAVODILA ZA UPORABO DS200 SCHEPPACH

13. Otklanjanje neispravnosti

Razlaga simbolov na izdelku Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč. Opozorilo – za zmanjšanje tveganja za poškodbo preberite navodila za uporabo. Vedno delajte z dvema rokama! Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite. Razred zaščite II Nosite masko za zaščito pred prahom. Pri delu z lesom in drugimi materiali lahko nastane zdravju škodljiv prah. Materiala, ki vsebuje azbest, ni dovoljeno obdelovati! Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz naprave, ki lahko povzročijo izgubo vida. Izdelek ustreza veljavnim evropskim direktivam.

10. Čiščenje vzdrževanje in skladiščenje ............................................................... 178

Poleg varnostnih napotkov iz teh navodil za uporabo in posebnih predpisov vaše države morate pri upora- bi identičnih izdelkov upoštevati tudi splošno veljavna tehnična pravila. Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

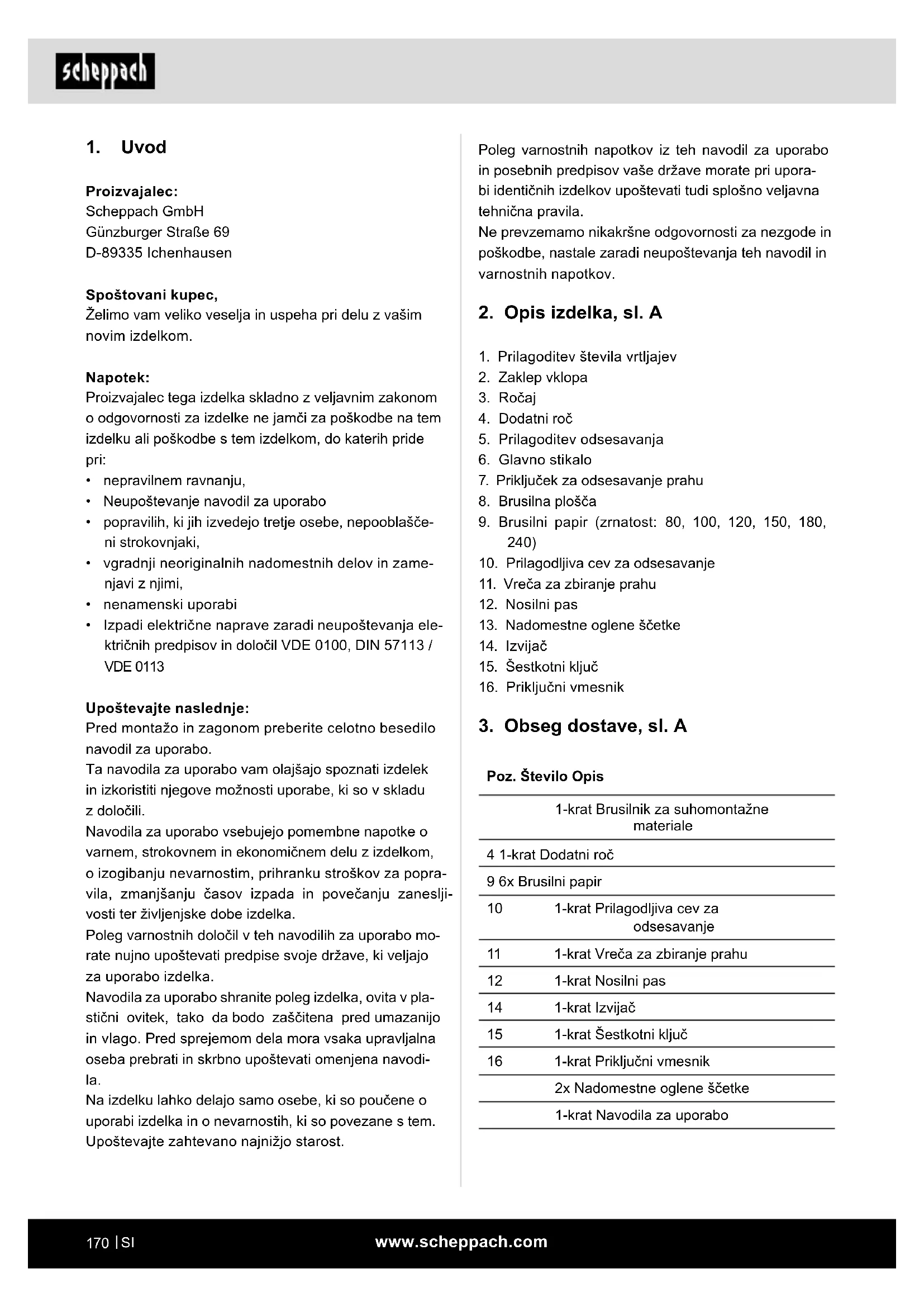

2. Opis izdelka, sl. A

1. Prilagoditev števila vrtljajev

13. Nadomestne oglene ščetke

Poz. Število Opis 1-krat Brusilnik za suhomontažne materiale 4 1-krat Dodatni roč 9 6x Brusilni papir 10 1-krat Prilagodljiva cev za odsesavanje 11 1-krat Vreča za zbiranje prahu 12 1-krat Nosilni pas 14 1-krat Izvijač 15 1-krat Šestkotni ključ 16 1-krat Priključni vmesnik 2x Nadomestne oglene ščetke 1-krat Navodila za uporabo

• Neupoštevanje navodil za uporabo

• popravilih, ki jih izvedejo tretje osebe, nepooblašče- ni strokovnjaki,

• Izpadi električne naprave zaradi neupoštevanja ele- ktričnih predpisov in določil VDE 0100, DIN 57113 / VDE 0113 Upoštevajte naslednje: Pred montažo in zagonom preberite celotno besedilo navodil za uporabo. Ta navodila za uporabo vam olajšajo spoznati izdelek in izkoristiti njegove možnosti uporabe, ki so v skladu z določili. Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o izogibanju nevarnostim, prihranku stroškov za popra- vila, zmanjšanju časov izpada in povečanju zaneslji- vosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo mo- rate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka. Navodila za uporabo shranite poleg izdelka, ovita v pla- stični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodi- la. Na izdelku lahko delajo samo osebe, ki so poučene o uporabi izdelka in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano najnižjo starost.www.scheppach.com

5. Varnostni napotki

m OPOZORILO Preberite vse varnostne napotke, navodila, ilustracije in tehnične podatke, ki so pri- loženi temu električnemu orodju. Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih po- škodb. Hranite vse varnostne napotke in navodila za pri- hodnjo rabo. V varnostnih napotkih uporabljeni pojem »električno orodje« se nanaša na omrežno gnana električna orod- ja (z omrežnim kablom) in na akumulatorsko gnana ele- ktrična orodja (brez omrežnega kabla). Varnost na delovnem mestu a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč. b) Z električnim orodjem ne delajte v eksplozij- sko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orod- ja ustvarjajo iskre, ki lahko vnamejo prah ali hlape. c) Otroci in druge osebe se vam ne smejo pribli- ževati, medtem ko uporabljate električno orod- je. Če vas zamotijo, lahko izgubite nadzor nad ele- ktričnim orodjem. Električna varnost a) Priključni vtič električnega orodja se mora pri- legati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne upo- rabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladil- nikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara. c) Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara. d) Priključnega voda ne uporabljajte za no- šenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim ro- bovom ali premikajočim se delom naprave.

Namenska uporaba tega izdelka zajema velikoploskov- no suho brušenje suhomontažnih sten za pripravo pred pleskanjem ali tapeciranjem z uporabo primernih bru- silnih listov. Ta izdelek ni primeren za obdelavo majhnih površin ter kotov in robov. Poleg tega ni primerno za brušenje ta- pet in ni ga dovoljeno uporabljati za mokro brušenje. Izdelka ni dovoljeno uporabljati kot ločevalnega ali stru- žnega brusilnika ali z žičnimi ščetkami. S tem izdelkom ni dovoljeno obdelovati materialov, ki vsebujejo azbest. Izdelek je dovoljeno uporabljati samo v skladu s predvi- denim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/ upravljavec in ne proizvajalec. Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v navodilih za upora- bo, saj lahko le tako omogočite ustrezno uporabo. Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnos- tih. Poleg tega se je treba dosledno držati veljavnih ukre- pov za preprečevanje nesreč. Upoštevati je treba tudi druga splošna navodila s pod- ročja delovne medicine in varstva pri delu. Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posle- dica. Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca. Upoštevati morate proizvajalčeve predpise glede var- nosti, dela in vzdrževanja ter meritve iz tehničnih po- datkov. Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, če iz- delek uporabljate v gospodarskih, obrtnih ali industrij- skih obratih ter podobnih dejavnostih. Proizvajalec ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovne uporabe ali napačnega upravljanja.www.scheppach.com

g) Če je mogoče namestiti naprave za odsesa- vanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba naprave za od- sesavanje prahu lahko zmanjša nevarnost zaradi prahu. h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi če ste po večkratni upo- rabi električnega orodja popolnoma samoza- vestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb. Uporaba in ravnanje z električnim orodjem a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električ- no orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje. b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je tre- ba popraviti. c) Izvlecite vtič iz vtičnice in/ali odstranite sne- mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdno- stnim ukrepom preprečite nenamerni zagon elek- tričnega orodja. d) Nerabljena električna orodja hranite izven dosega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pus- tite uporabljati električnega orodja. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Skrbno negujte električna in vstavitvena orod- ja. Preverite, če gibljivi deli brezhibno delujejo in se ne zatikajo, če so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij. f) Rezalna orodja morajo biti ostra in čista. Skrb- no negovana rezalna orodja z ostrimi rezalnimi ro- bovi se manj zatikajo in jih je mogoče lažje voditi. g) Električno orodje, vstavitveno orodje, vstavit- vena orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električ- nega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij. Poškodovani ali zamotani priključni vodi povečuje- jo tveganje električnega udara. e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara. f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega sti- kala na okvarni tok zmanjša tveganje električnega udara. Varnost oseb a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, če ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb. b) Nosite osebno zaščitno opremo in vedno za- ščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, za- ščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb. c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč. d) Preden boste vklopili električno orodje, od- stranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih po- škodb. e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situ- acijah bolje kontrolirate. f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lah- ko zagrabijo ohlapna oblačila, nakit ali dolge lase.www.scheppach.com

g) Ne uporabljajte poškodovanih vstavitvenih orodij. Pred vsako uporabo preverite vložna orodja, kot so brusilni koluti, če so oddroblje- na in razpokana, brusilne krožnike, če so raz- pokani, obrabljeni ali močno izrabljeni, žične ščetke, če so zrahljane ali imajo zlomljene ži- ce. Če električno orodje ali vložno orodje pa- de na tla, preverite, če se je poškodovalo ali uporabite nepoškodovano električno orodje. Ko električno orodje nadzorujete in uporabite, se vi in osebe v bližini zadržujte izven ravni vrtečega se vložnega orodja in pustite, da na- prava eno minuto deluje z najvišjim številom vrtljajev. Poškodovana vložna orodja se v tem času ponavadi zlomijo. h) Nosite osebno zaščitno opremo. Glede na uporabo uporabite zaščito celega obraza, zaščito za oči ali zaščitna očala. Če je pri- merno, nosite masko za prah, zaščito za sluh, zaščitne rokavice ali poseben predpasnik, ki vas varuje pred majhnimi delčki od bru- šenja in materiala. Oči je treba zaščititi pred letečimi tujki, ki nastajajo pri različnih upora- bah. Protiprašna maska ali maska za zaščito di- hal morata ltrirati prah, ki nastaja ob uporabi. Če sete dolgo izpostavljeni glasnemu hrupu, lah- ko izgubite sluh.

i) Pri drugih osebah pazite na varno razdaljo do

vašega delovnega območja. Vsak, ki vstopi v delovno območje, mora nositi osebno zašči- tno opremo. Odlomki orodja ali zlomljena vložna orodja lahko odletijo vstran in povzročijo poškod- be tudi izven neposrednega delovnega območja. j) Napravo držite le na izoliranih prijemalnih površinah, ko izvajate dela, pri katerih lahko vstaviteveno orodje naleti na skrite električne vode ali na lasten omrežni kabel. Stik z vodom, po katerem teče tok, lahko naelektri tudi kovinske dele in privede do električnega udara. k) Držite omrežni kabel proč od vrtečega se vsta- vitvenega orodja. Če izgubite nadzor nad napra- vo, se električni kabel lahko pretrga ali zagrabi in vaš spodnji del roke ali zgornji del roke lahko zagrabi v vrteče se vložno orodje. l) Električnega orodja nikoli ne odlagajte, dok- ler se vstavitveno orodje popolnoma ne usta-

vi. Vrteče se vložno orodje lahko pride v stik z

odlagalno površino, zaradi česar lahko izgubite nadzor nad orodjem. h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolz- ke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v ne- predvidljivih situacijah. Servis a) Vaše električno orodje sme popravljati samo kvalicirano strokovno osebje in samo z origi- nalnimi nadomestnimi deli. Tako je zagotovlje- no, da električno orodje ostane varno. Varnostni napotki za vse uporabe – skupni var- nostni napotki za brušenje, brušenje s smirkovim papirjem, delo z žičnimi ščetkami, poliranje in lo- čevalno brušenje a) To električno orodje se lahko uporablja kot brusilnik s smirkovim papirjem. Upoštevajte vse varnostne napotke, navodila, prikaze in podatke, ki ste jih prejeli z napravo. Če ne upo- števate sledečih navodil, lahko pride do električ- nega udara, požara in/ali hudih telesnih poškodb. b) To električno orodje ni primerno za brušenje, delo z žičnimi ščetkami, poliranje in ločevalno brušenje. Uporabe, ki niso predvidene za elek- trično orodje, lahko povzročijo nevarnosti in te- lesne poškodbe. c) Ne uporabljajte pribora, ki ga proizvajalec ni posebej predvidel in priporočil za to električ- no orodje. Če lahko pribor pritrdite na vašo ele- ktrično orodje, to ne zagotavlja varne uporabe. d) Dovoljeno število vrtljajev vstavitvenega orodja mora biti najmanj tako visoko, kot je najvišje število vrtljajev, ki je navedeno na ele- ktričnem orodju. Pribor, ki se ne vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti vstran. e) Zunanji premer in debelina vstavitvenega orodja morata ustrezati podatkom o merah vašega električnega orodja. Napačno dimen- zioniranih vložnih orodij ni mogoče zadostno za- ščititi ali kontrolirati. f) Brusilni koluti, prirobnice, brusilni krožniki ali drug pribor se morajo točno prilegati bru- silnemu vretenu vašega električnega orodja. Vložna orodja, ki se ne prilegajo točno na brusilno vreteno vašega električnega orodja, se neenako- merno vrtijo, močno vibrirajo in lahko vodijo do izgube nadzora.www.scheppach.com

c) S telesom se izogibajte območju, kamor se električno orodje premakne pri povratnem udarcu. Povratni udarec požene električno orodje v nasprotno smer premikanja brusilnega koluta na blokiranem mestu. d) Posebej previdno delajte v predelu vogalov, ostrih robov itd. Preprečite, da bi se vstavitve- na orodja odbila od obdelovanca in se zatak- nila. Vrteče se vložno orodje se lahko na ogliščih, ostrih robovih ali če se odbije, zatakne. To privede do izgube nadzora ali povratnega udarca. e) Ne uporabljajte verige za žago ali ozobljenega žaginega lista. Takšna vložna orodja pogosto pri- vedejo do povratnega udarca ali izgube nadzora nad električnim orodjem. Varnostni napotki za brušenje a) Ne uporabljajte prevelikih brusilnih listov, temveč upoštevajte proizvajalčeve navedbe za velikost brusilnega lista. Brusilni listi, ki štrlijo čez brusilni krožnik, lahko privedejo do telesnih poškodb ter do blokade, pretrganja brusilnih listov ali do povratnega udarca. Dodatni varnostni napotki a) Pri delu priklopite sesalnik na priložen vme- snik. b) POZOR! Prah od brušenja ne sme priti v bližino odprtega ognja, prah je lahko eksploziven. c) Med brušenjem vedno nosite zaščitna očala in masko za zaščito pred prahom, zlasti pri de- lih nad glavo in obdelavi kritičnih materialov. Pri brušenju določenih materialov (npr. svinčene barve, nekatere vrste lesa in kovin) nastaja ško- dljiv ali strupen prah. Stik s prahom ali vdihavanje tega prahu lahko predstavlja nevarnost za upravljavca ali za ose- be, ki se nahajajo v bližini. Napotki za vibracije in nastajanje hrupa Hrupnost in vibracij omejite na minimum!

1. Uporabljajte samo brezhibna električna orodja.

2. Redno vzdržujte in čistite električno orodje.

3. Svoj način dela prilagodite električnemu orodju.

4. Ne preobremenjujte električnega orodja.

5. Po potrebi predajte električno orodje v pregled.

6. Izklopite električno orodje, ko ga ne uporabljate.

m) Električno orodje ne biti vklopljeno, medtem ko ga nosite. Zaradi naključnega stika z vrtečim se vložnim orodjem lahko zagrabi vaša oblačila in vložno orodje se lahko zavrta v vaše telo. n) Redno čistite prezračevalne reže na vašem električnem orodju. Ventilator motorja vleče prah v ohišje in veliko nabranega prahu lahko pri- vede do nevarnosti zaradi elektrike. o) Električnega orodja ne uporabljajte v bliži- ni gorljivih materialov. Iskre lahko vnamejo te materiale. p) Ne uporabljajte vstavitvenih orodij, ki potre- bujejo tekoča hladilna sredstva. Uporaba vode ali drugih tekočih hladilnih sredstev lahko privede do električnega udara. Varnostni napotki za vse uporabe − povratni uda- rec in ustrezni varnostni napotki Povratni udarec je nenaden odziv zaradi zataknjene- ga ali blokiranega vrtečega se vstavitvenega orodja, kot so brusilni kolut, brusilni krožnik, žična krtača itd. Zatikanje ali blokada vodi do nenadne zaustavitve vr- tečega se vstavitvenega orodja. Zaradi tega nenadzorovano električno orodje na blo- kiranem mestu pospeši proti smeri vrtenja vstavitve- nega orodja. Če se npr. brusilni kolut zatakne ali zablokira v obdelo- vancu, se lahko rob brusilnega koluta, ki se pogrezne v obdelovanec, zatakne in zaradi tega se lahko brusilni kolut odlomi in povzroči povratni udarec. Brusilni kolut se nato premakne proti upravljavcu ali vstran od njega, odvisno od smeri vrtenja koluta na blokiranem mestu. Pri tem se lahko brusilni koluti tudi zlomijo. Povratni udarec je posledica napačne ali pomanjkljive uporabe električnega orodja. Preprečiti ga je mogoče s primernimi previdnostnimi ukrepi, ki so opisani v nadaljevanju. a) Trdno držite električno orodje ter svoje telo in roke premaknite v položaj, v katerem lah- ko prestrežete sile povratnega udarca. Vedno uporabljajte dodatni ročaj, če obstaja, da ima- te pri zagonu največji mogoč nadzor nad silami povratnega udarca ali reakcijskimi momenti. Upravljavec lahko s primernimi previdnostnimi ukrepi obvlada sile povratnega udarca in odziva. b) Roke nikoli ne približujte vrtečim se vstavitve- nim orodjem. Vložno orodje se lahko pri povrat- nem udarcu premakne čez vašo roko.www.scheppach.com

Značilne vrednosti tresljajev Vibracije glavni ročaj a

Tehnične spremembe so pridržane! Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite. Napotek:

• Navedena vrednost vibracij za spodnji del roke – zgornji del roke temelji na brušenju z brusilnim lis- tom. Drugačna uporaba lahko vodi do drugačnih vrednosti.

• Vrednosti hrupa in tresljajev so bile ugotovljene v skladu s standardom EN 62841-1.

• Navedena vrednost vibracij je bila izmerjena po standardiziranem postopku preverjanja in jo lahko uporabite za primerjavo električnega orodja z dru- gim.

• Navedeno vrednost vibracij je mogoče uporabiti tudi za prvo oceno izpostavljenosti. Vibracije: Izognite se tveganjem zaradi vibracij, npr. tveganje za sindrom belih prstov (motnje prekrvitve) s pogostimi premori med delom, med katerimi dlani drgnete eno ob drugo. Sindrom belih prstov je bolezen ožilja, pri kateri se majhne krvne žile v prstih na rokah in nogah krčijo, kot da bi prišlo do napada. Simptomi vključujejo: otrplost, izguba občutljivosti, mravljinčenje, srbenje, bolečina, zmanjšanje jakosti, sprememba barve ali stanje kože. Prizadeta območja ne dobijo več dovolj krvi in posta- nejo zelo bleda. Pogosta uporaba vibrirajočih orodij lahko pri osebah, ki imajo ovirano prekrvavitev (npr. kadilci, diabetiki), povzroči poškodbe živcev. Če opazite nenavadne po- jave, takoj končajte z delom in obiščite zdravnika. Pri dolgotrajnih in rednih uporabnikih je zato priporočljivo skrbno spremljanje stanja vaših rok in prstov. Upošte- vajte te naslednje napotke, da zmanjšate tveganja:

• Še posebej v hladnem vremenu se primerno ogrejte, zlasti roke naj bodo tople.

• Redno delajte premore in pri tem premikajte dlani, da pospešite prekrvavitev. Preostala tveganja Tudi če to električno orodje uporabljate v skladu s predpisi, vedno obstajajo preostala tveganja. V pove- zavi s konstrukcijo in izvedbo tega električnega orodja lahko pride do naslednjih nevarnosti: a) Škoda za zdravje, do katere pride zaradi vibracij na dlani in roki, če napravo uporabljate dalj ča- sa ali če je ne upravljate in vzdržujete ustrezno. b) Telesne poškodbe in materialna škoda, povzro- čena zaradi vložnih orodij, ki jih zaradi nenadne poškodbe, obrabe ali neustrezne pritrditve nepri- čakovano vrže iz/z električnega orodja. c) Opekline in ureznine, če vložna orodja primete neposredno po uporabi in/ali če se jih dotaknete z golo kožo. m OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v do- ločenih okoliščinah vpliva na aktivne ali pasivne me- dicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orod- ja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Premer brusilnega krožnika 210 mm Premer brusilnega koluta 215 mm Mere D x Š x V 380 x 260 x 260 mm Dolžina cevi za odsesavanje 1500 mm Velikost vretena M14 Razred zaščite II Teža 3,4 kg Značilnosti hrupa in vibracij Raven hrupa L

Zrnatost brusilnega papirja je navedena na hrbtni stra- ni. Manjša je številka, večja je zrnatost.

1. Za grobo brušenje uporabite grobo zrnati brusilni

papir in no zrnati brusilni papir za končno obde- lavo. Priporočamo brusilne papirje z aluminijevim oksidom, silicijevim karbidom ali drugimi sintetični- mi brusilnimi sredstvi.

2. Če imate na izbiro brusilne papirje z različno zrna-

tostjo, začnite z grobo zrnatostjo in končajte z najbolj no zrnatostjo, da dobite dober oz. gladek rezultat brušenja.

8.3 Nameščanje brusilnega papirja (sl. 3, 4)

1. Položite izdelek na ravno podlago.

3. Naravnajte brusilni papir (9) na brusilni plošči (8) in

ga enakomerno pritisnite nanjo.

4. Bodite pozorni, da so luknje v brusilni plošči (8)

m OPOZORILO! Pri obdelavi npr. premaza, ki vsebuje svinec, lah- ko nastajajo škodljivi/strupeni plini. To predstavlja nevarnost tako za uporabnika kot za ljudi, ki so v bližini! Zato to električno orodje uporabljajte samo skupaj z napravo za odsesavanje prahu ter sebe in osebe v delovnem območju dodatno zaščitite s pri- merno osebno zaščitno opremo! Pri delu s tem izdelkom nastaja veliko prahu. Odsesa- vanje prahu je zelo uporabno, da ohranite delovno ob- močje čisto in zmanjšate izpostavljenost prahu s strani upravljavca.

povežete oba elementa skupaj.

4. Za razstavljanje obrnite cev za odsesavanje (10) v

levo, izvlecite cev za odsesavanje (10) in odstrani- te adapter priključka (16).

• Omejite dnevno uporabo orodij z visokimi vibraci- jami in jo razporedite na več dni. Naredite delovni načrt, ki omejuje obremenitev zaradi vibracij.

• Z rednim vzdrževanjem in ksno pritrjenimi deli na izdelku poskrbite za čim manjše vibriranje izdelka. Obrabljene dele takoj zamenjajte.

• Redno menjajte svoj delovni položaj.

• Če izdelek uporabljate pogosto, kontaktirajte svoje- ga specializiranega trgovca in si po potrebi priskrbi- te opremo za zaščito pred tresljaji (ročaje).

• Preverite, ali so se izdelek in deli pribora poškodo- vali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.

• Po možnosti embalažo shranite do preteka garan- cijskega časa.

• Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka. m OPOZORILO! Izdelek in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

8.1 Montaža dodatnega roča (4)

1. Vzemite dodatni ročaj (4) in ga zavrtite v smeri uri-

nih kazalcev za predvideno število obratov, dokler ni dobro nameščen.www.scheppach.com

ustrezno število vrtljajev.

3. Počakajte, da vložno orodje doseže svojo polno

5. Brusilno ploščo (8) nastavite čim bolj vzporedno k

steni in jo z robom najprej položite na površino, ki jo boste obdelovali.

ploščo (8) od površine, ki jo obdelujete.

8. Počakajte, da se vstavitveno orodje ustavi, preden

boste odložili izdelek. 8.12. Po uporabi

2. Izdelek čistite in vzdržujte na način, opisan pod 10.

• Otiščanci, če priključne vode speljete skozi okna ali reže vrat.

če za zbiranje prahu (11).

2. Poskrbite, da se zaskoči zatič priključka vreče za

zbiranje prahu (11), ki omogoči pritrditev cevi za odsevanje (10) z vrečo za zbiranje prahu (11).

pom na tokovno napajanje vedno najprej preklopi- te glavno stikalo (6) v položaj za izklop.

2. Vtaknite omrežni vtič v ustrezno nameščeno vtič-

nico, ki ustreza ustreznim zahtevam v skladu s tehničnimi podatki.

3. Vaš izdelek je zdaj pripravljen na obratovanje.

8.8 Nastavljanje števila vrtljajev (sl. 2)

Pred začetkom dela nastavite število vrtljajev, da bo ustrezalo uporabi. Za groba brušenja uporabite nižje število vrtljajev, za na dela pa povišajte število vrtlja- jev. Število vrtljajev brusilne plošče nastavite z obračanjem nastavljalnega kolesca (1).

8.10 Nastavitev sesalne moči (sl. 7)

10.2.2 Zamenjava oglenih ščetk

Ogljeni ščetki se pri uporabi sčasoma obrabijo. Zato ju redno preverjajte. Če želite preprečiti škodo stikal- nega krogotoka, hkrati zamenjajte obe ogljeni ščetki. m OPOZORILO! Ogljene ščetke lahko zamenja samo pooblaščen serviser. Napravo je dovoljeno uporabljati samo z obema oglenima ščetkama!

1. Položite izdelek na ravno podlago.

2. Povlecite brusilni papir (9) z brusilne plošče (8).

3. Namestitev novega/drugega brusilnega papirja

10.2.4 Zamenjava električnega priključnega voda

Če se omrežni priključni vod tega električnega orodja poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno kvalicirana oseba, da se izognete nevarnostim. m OPOZORILO! V notranjosti izdelka ni nobenih delov, ki bi potre- bovali vzdrževanje s strani uporabnika! Izdelka ni- koli ne odpirajte! Za nadaljnja vzdrževalna dela ga nesite kvaliciranemu strokovnjaku!

10.2.5 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrže- ni obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material. Obrabni deli*: Oglene ščetke, brusilna plošča, brusilni papir

Izdelek in pribor hranite na temnem, suhem, otro- kom nedostopnem mestu, kjer ni nevarnosti zmr- zovanja. Optimalna temperatura skladiščenja je med 5 in 30 °C. Izdelek shranjujte v originalni embalaži. Pokrijte izde- lek, da ga zaščitite pred prahom ali vlago. Navodila za uporabo shranjujte skupaj z izdelkom. Redno preverjajte, če so električni priključni vodi poš- kodovani. Pri tem pazite, da priključni vod pri preverja- nju ne bo visel na napajalnem omrežju. Električni priključni vodi morajo ustrezati zadevnim do- ločilom VDE in DIN. Uporabljajte samo priključne vode z oznako H05VV-F. Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem. Pri enofaznem motorju na izmenični tok priporočamo, da pri strojih z visokim zagonskim tokom (od 3000 W naprej) uporabite varovalko C 16 A ali K 16 A! Način priključitve Y Če je treba zamenjati omrežni priključni vod, mora to izvesti proizvajalec ali njegov zastopnik, da se prepre- či tveganja za varnost.

10. Čiščenje vzdrževanje in skladiščenje

m OPOZORILO! Pred vsemi deli na samem izdelku (npr. transport, postavitev, predelave, čiščenje in vzdrževanje) izvlecite omrežni vtič iz vtičnice!

• Na zaščitnih pripravah, prezračevalnih odprtinah in ohišju motorja mora biti čim manj prahu in umaza- nije.

• Izdelek obrišite s čisto krpo ali ga izpihajte s stisnje- nim zrakom pod nizkim tlakom (najv. 3 bari).

• Izdelek očistite takoj po vsaki uporabi.

• Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele naprave. Pazite, da v notranjost na- prave ne vdre voda.

Pred in po vsaki uporabi preverite izdelek ter dele pri- bora (npr. vložna orodja) glede obrabe in poškodb. Po potrebi jih zamenjajte z novimi, kot je opisano v teh navodilih za uporabo. Pri tem upoštevajte tehnične zahteve.

10.2.1 Zamenjava brusilne plošče (sl. 8,1–8,2)

sredini brusilnega krožnika (8) in ga zasukajte v smeri urinega kazalca, da odstranite poškodovan brusilni krožnik (8).

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven ob- močja Evropske unije lahko veljajo drugačna določi- la za odstranjevanje starih električnih in elektronskih naprav med odpadke.

2. Zapakirajte izdelek, da preprečite poškodbe pri

Napotki za embalažo Embalažne materiale je mogoče reciklirati. Embalažo zavrzite oko- lju prijazno. Napotki glede zakona o električnih in elektronskih napravah Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso ksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mes- to odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

• Simbol prečrtanega smetnjaka pomeni, da električ- nih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih: - Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja) - Prodajna mesta električnih naprav (stacionarna in spletna), če so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno. - Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od pro- izvajalca oddate pri njem ali na drugem pooblaš- čenem zbirnem mestu v vaši bližini.www.scheppach.com

13. Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak skupaj z opisom pomoči, če vaš stroj ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis. Motnja Mogoč vzrok Ukrep Izdelek se ne zažene Tokovno napajanje je prekinjeno Preverite tokovno napajanje, tako da priključite drug izdelek Električni kabel ali vtič sta okvarjena Pregled s strani strokovnjaka za elektriko Druga električna okvara izdelka Pregled s strani strokovnjaka za elektriko Izdelek nima polne moči Podaljševalni kabel je predolg in/ali ima premajhen presek Uporabite podaljševalni kabel z dovoljeno dolžino in/ali presekom Tokovno napajanje (npr. generator) ima prenizko napetost Izdelek priključite na primerno tokovno napajanje Slaba učinkovitost delovanja Vložno orodje je obrabljeno Zamenjajte vložno orodje Brusilna plošča je obrabljena Zamenjajte brusilno ploščo Močno nastajanje prahu Odsesavanje prahu ni priključeno/ vklopljeno Priključite/vklopite odsesavanje prahuwww.scheppach.com

3. Komplektacija, A pav.
