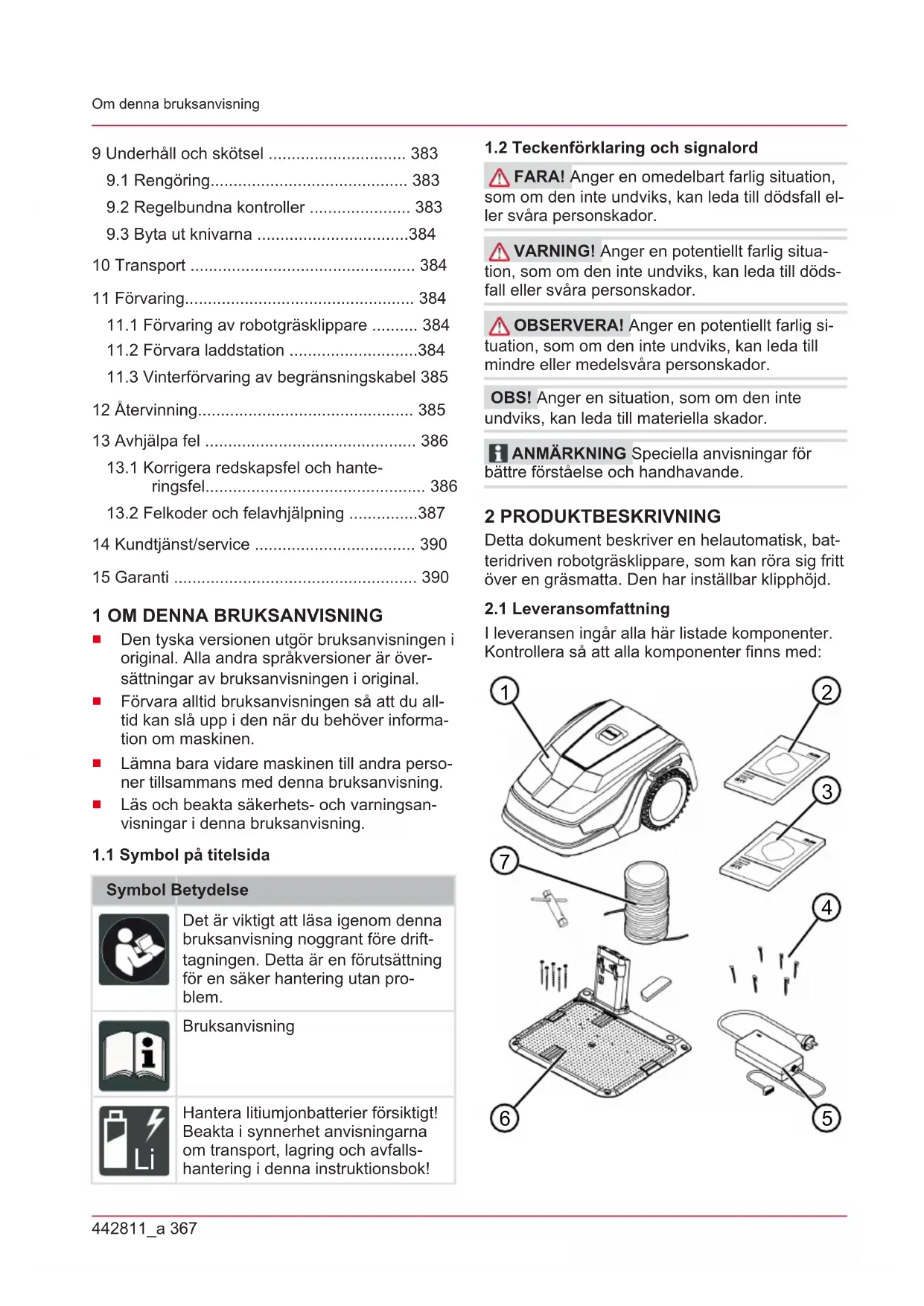

1.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning

Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfalls- hantering i denna instruktionsbok!

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall el- ler svåra personskador. VARNING! Anger en potentiellt farlig situa- tion, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig si- tuation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande. 2 PRODUKTBESKRIVNING Detta dokument beskriver en helautomatisk, bat- teridriven robotgräsklippare, som kan röra sig fritt över en gräsmatta. Den har inställbar klipphöjd.

2.1 Leveransomfattning

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:

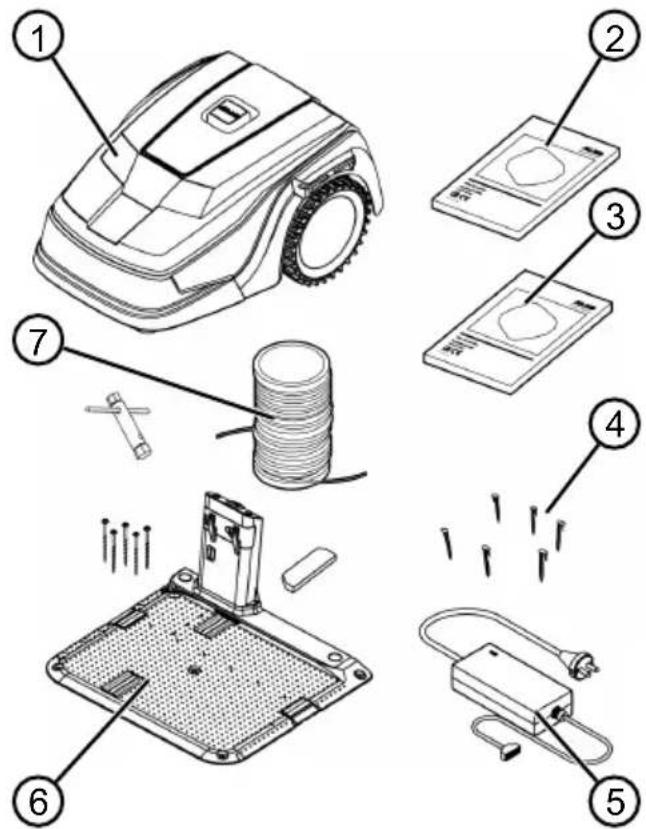

7SE 368 Robolinho Produktbeskrivning Nr. Komponent 1 Robotgräsklippare 2 Kortfattad bruksanvisning 3 Bruksanvisning 4 Märlor * 5 Adapter 6 Basstation inkl. skruvspikar (5st.), skruvnyckel och vinterkåpa 7 Begränsningskabel **

• Robolinho 500: 90 st, Robolinho 1150: 180 st, Robolinho 700/1200/2000: ingår inte i leve- ransomfattningen ** Robolinho 500: 100 m, Robolinho 1150: 150 m, Robolinho 700/1200/2000: ingår inte i leve- ransomfattningen

2.2 Robotgräsklippare

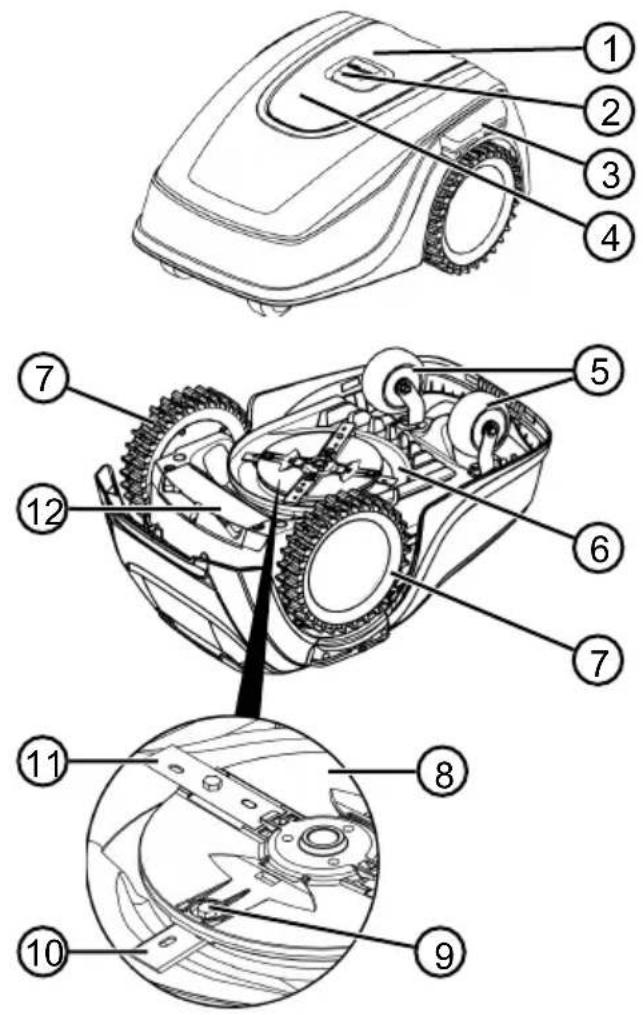

Nr. Komponent 1 Manöverpanel med display (på insidan) 2 STOPP-knapp (Stoppar redskapet och knivarna inom 2 sekunder) 3 Laddningskontakter 4 Höjdinställning (på insidan) 5 Främre hjul (styrbara) 6 Chassi 7 Drivhjul 8 Knivtallrik 9 Fästskruv 10 Röjkniv 11 Skärkniv 12 Batterifack

2.3 Symboler på maskinen

Symbol Betydelse Håll utomstående borta från riskom- rådet! Var särskilt försiktig när du hanterar maskinen! Håll händer och fötter på avstånd från knivarna! Håll tillräckligt långt säkerhetsav- stånd! Läs bruksanvisningen före idrifttag- ningen! Ange PIN-kod för att starta maski- nen! Åk inte på maskinen!442811_a 369 Produktbeskrivning

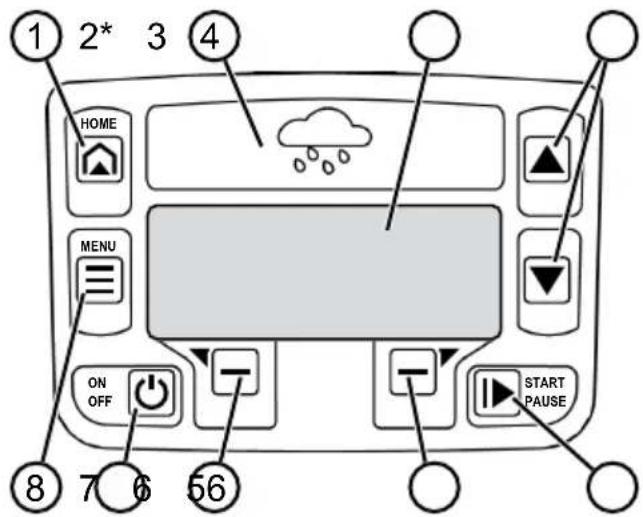

(Home-knapp): För att avbryta klipp- ningen och köra tillbaka redskapet till basstationen. Maskinen startar igen näs- ta dag vid inställd klipptid. 2 Regnsensor (Robolinho 700/1200/2000): Registrerar om det reg- nar (se Kapitel 7.4 "Ställa in regnsensor (Robolinho 700/1200/2000)", sida380). 3 Display: Visar maskinens aktuella sta- tus, namnet på aktuell meny och dess menyalternativ samt funktioner som ska väljas (se Kapitel 2.5 "Display", si- da369).

(piltangenter): För att navigera i menyer och välja menyalternativ, för- ändra siffervärden, välja mellan inställ- ningar.

(start/paus-knapp): För att manuellt starta/avbryta klippning resp. genast återuppta klippning efter aktivering av .

(funktionsknappar): För att ta fram funktioner som visas på displayen ovanför.

(On/Off-knapp): För att starta/stänga av maskinen. Nr. Komponent

(menyknapp): För att öppna huvud- menyn.

Huvudmeny Inställningar Information Tillbaka Bekräfta

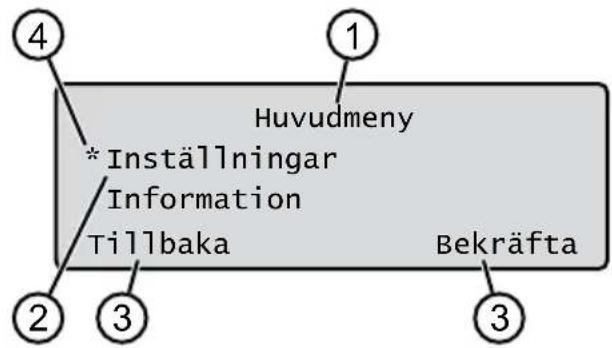

Nr. Visning 1 Namnet på aktuell meny (här: Huvud- meny) 2 Menyalternativ i menyn: Här visas alltid bara två menyalternativ i taget (här: In- ställningar och Information). Med och kan ytterligare menyal- ternativ visas. 3 Funktioner under aktuellt menyalternativ (här: Inställningar). Med och kan funktionerna öppnas. 4 Stjärna (*) markerar det visade menyal- ternativet (här: Inställningar)SE 370 Robolinho Produktbeskrivning

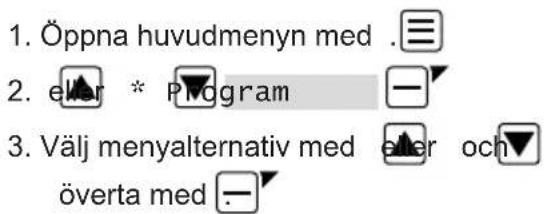

Huvudmeny Program Veckoprogram se Kapitel 7.5 "Ställa in klippningsprogram", sida381 Ingångspunkter se Kapitel 7.5.2 "Ställa in startpunkter", sida381 Programinformation se Kapitel 8 "Visa information", sida383 Inställ- ningar Klockslag se Kapitel 5.2 "Utföra grundinställningar", sida378 Datum se Kapitel 5.2 "Utföra grundinställningar", sida378 Språk se Kapitel 5.2 "Utföra grundinställningar", sida378 PIN-kod se Kapitel 5.2 "Utföra grundinställningar", sida378 Knappljud se Kapitel 7.2 "Aktivera/deaktivera knappljud", sida380 EcoMode se Kapitel 7.3 "Aktivera/inaktivera Eco-Mode (Robolinho 700/1200/2000)", sida380 * Regnsensorse Kapitel 7.4 "Ställa in regnsensor (Robolinho 700/1200/2000)", sida380 * Regnsensor startfördröjn se Kapitel 7.4 "Ställa in regnsensor (Robolinho 700/1200/2000)", sida380* Regnkänsl. se Kapitel 7.4 "Ställa in regnsensor (Robolinho 700/1200/2000)", sida380* inTOUCH se Kapitel 7.6 "inTOUCH", sida382 Kantklippning se Kapitel 7.7 "Kantklippning vid manuell start", si- da382 Grannyta Aktiv/Inaktiv se Kapitel 7.8 "Ställa in avgränsningar", sida382 Displaykontrast se Kapitel 7.9 "Ställa in displaykontrast", sida382 Inställningsskydd se Kapitel 7.10 "Inställningsskydd", sida382 Omkalibrering se Kapitel 7.11 "Omkalibrering", sida382 Fabriksinställningar se Kapitel 7.12 "Återställa till fabriksinställ- ningar", sida382 Informa- tion Knivservice se Kapitel 8 "Visa information", sida383 Maskinvara se Kapitel 8 "Visa information", sida383 Programvara se Kapitel 8 "Visa information", sida383 Programinformation se Kapitel 8 "Visa information", sida383 Störningar se Kapitel 8 "Visa information", sida383

Home-knapp( ) * 5 Laddstation 6 Kabelkanal 7 Hjulbalja 8 Borrhål för skruvspikar(9) 9 Skruvspikar

Användaren kan byta batteriet. ANMÄRKNING Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Av- brott i laddningen skadar inte batteriet. Batteriet kan bara laddas när redskapet är påsatt.

Batteriet är delvis laddat vid leverans. Under normaldrift laddas batteriet regelbundet. Ma- skinen återvänder på egen hand till basstatio- nen för detta syfte.

Övervakningselektroniken avslutar laddnin- gen automatiskt när batteriet är laddat till 100%.

Laddningen fungerar endast om problemfri kontakt föreligger mellan laddningskontakter- na på basstationen och kontaktytorna på ma- skinen.

Vid temperatur över 45°C förhindrar den in- byggda skyddskopplingen att batteriet lad- das. På så sätt undviker man att batteriet för- störs.

Om batteriets drifttid förkortas väsentligt trots att det är fulladdat ska batteriet bytas ut mot ett nytt originalbatteri av AL-KO:s återförsäl- jare, tekniker eller servicecenter.

Om batteriet p.g.a. ålder eller för långvarig förvaring skulle ladda ur till under den av till- verkaren föreskrivna gränsen kan det inte laddas upp igen. Låt AL-KO:s återförsäljare, tekniker eller servicecenter kontrollera batteri och övervakningselektronik och eventuellt by- ta ut det.

Batteristatusen visas på displayen. Kontroll- era batteristatus efter 3 månaders förvaring. Gör detta genom att sätta på maskinen och läsa av statusen. Om batteriet bara är laddat till 30% eller mindre ska man placera maski- nen på basstationen och sätta på det, så att batteriet laddas. Om laddstationen har tagits av från basstationen för lagring (se Kapitel

11.2 "Förvara laddstation", sida384) ska

denna först monteras i omvänd ordningsföljd och basstationen åter anslutas till elnätet.

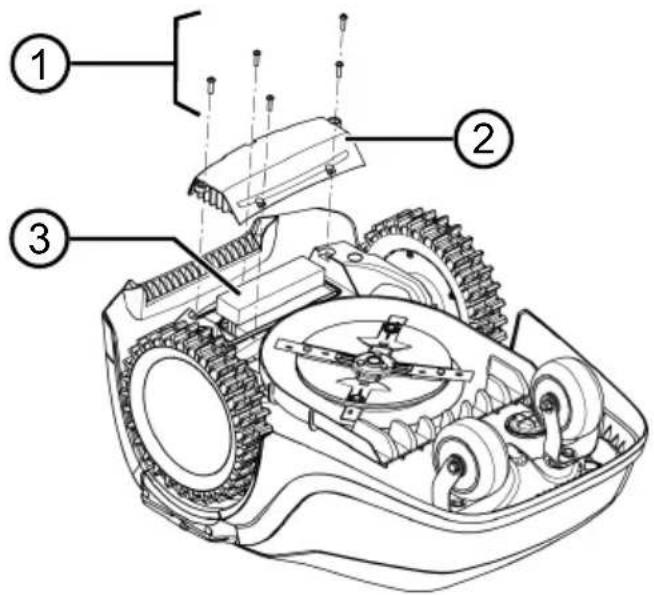

Om elektrolyt läckt ut ur redskapet ska man: lämna redskapet till AL-KO:s servicecenter för kontroll!

Ifall batteriet tagits ut från maskinen: kommer ögon eller händer i kontakt med elektrolyt ska man omgående spola med rikligt med vatten. Uppsök därefter omedelbart läkare!

2.9 Funktionsbeskrivning

Rörelser på gräsytor Maskinen rör sig fritt inom ett klippområde som man avgränsat med begränsningskabeln. Red- skapet orienterar sig med hjälp av sensorer som känner av magnetfältet runt begränsningskabeln. Skulle maskinen stöta emot ett hinder stannar det och kör sedan i en annan riktning. Hamnar ma- skinen i en situation där drift inte är möjlig visas detta med ett meddelande på displayen. Robolinho 700/1200/200: Känner maskinen av fuktighet med aktiverad regnsensor, kör den au- tomatiskt tillbaka till basstationen. Klippning och laddning Redskapet växlar regelbundet mellan faser med klippning och faser med batteriladdning. När bat-SE 372 Robolinho Säkerhet teriladdningen under klippning minskat till ett visst värde (status: 0%) kör maskinen längs begräns- ningskabeln tillbaka till basstationen. Klippningsprogram är förinställda och kan anpas- sas i maskinen eller i appen. Varje gång klippmotorn startas växlas dess rota- tionsriktning, vilket fördubblar knivarnas livslängd.

2.10 WiFi-modul och AL-KO inTOUCH app

Robotgräsklipparen är utrustad med en WiFi-mo- dul. Det ger bekväm styrning, inställning och övervakning via en app i en mobil enhet (Smartp- hone, surfplatta). ANMÄRKNING Tillämpad mobil enhet be- höver en internetanslutning för att kunna använ- da inTOUCH-appen. ANMÄRKNING Robotgräsklipparen måste ständigt vara ansluten till internet och ett WiFi- nätverk för att kunna motsvara senaste program- version. Appen AL-KO inTOUCH informerar dig om det finns nya programuppdateringar för robot- gräsklipparen. De laddas ner automatiskt. AL-KO inTOUCH-app AL-KO inTOUCH-appen finns hos Google Play Store för Android-kompatibla enheter och hos Apple App Store för iOS-kompatibla enheter: Efter installation av appen måste man först logga in. När appen startas för första gången öppnas auto- matiskt snabbinstallationsanvisningen. Följ in- struktionerna för att installera robotgräsklipparen i trädgården och sedan ansluta med AL-KO in- TOUCH-appen. ANMÄRKNING Robotgräsklipparen anslu- ter endast till WiFi med 2,4 GHz. WiFi-nätverk med 5GHz stöds inte. Robotgräsklipparen och Smartphone måste vara i närheten av en router med tillräcklig signalstyrka (rekommendation: min.50%) för att kunna anslu- ta till AL-KO inTOUCH-appen.

1. Starta AL-KO inTOUCH-appen.

2. Skapa ett användarkonto med REGISTRE-

RA. Ange användarnamn och lösenord.

3. Logga in på det skapade användarkontot.

4. Starta anslutningsguiden via ENHETER och

5. Följ instruktionerna.

ANMÄRKNING Om robotgräsklipparen rör inom ett område i trädgården med sämre eller helt utan WiFi-anslutning, aktiveras inte inställ- ningarna i AL-KO inTOUCH-appen förrän robot- gräsklipparen återkommer till ett område med bättre signal. Det går att förlänga räckvidden med en i handeln förkommande förstärkare om lokal WiFI-signal från routern inte täcker hela trädgår- den. En återförsäljare med installerad AL-KO in- TOUCH-app kan hjälpa till vid funktionsstörning- ar. Återförsäljaren måste först godkännas i robot- gräsklipparen via AL-KO inTOUCH-appen. Förutom fjärråtkomst till robotgräsklipparen er- bjuder AL-KO inTOUCH-appen ytterligare funk- tioner, som t.ex. produktregistrering, trädgårds- tips, växtrådgivare eller Push-meddelanden vid fel. 3 SÄKERHET

3.1 Avsedd användning

Denna maskin är endast avsedd för användning på privat områ- de. Varje annan användning samt otillåtna om- och tillbyggna- der betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstäm- melsen (CE-märkning) går förlo- rad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren. Gränserna för maskinen:

max. uppförs-/nedförslutning: 45%(24°)

Gräsklippning: 0–55°C

3.2 Möjlig felanvändning

Redskapet är inte lämpligt för användning på offentliga anlägg- ningar, i parker, sportanlägg- ningar eller i jord- och skogs- bruk.

skyddsanordningar VARNING! Risk för per- sonskador. Defekta eller funk- tionslösa säkerhets- och skyddsanordningar kan medföra allvarliga personskador.

Reparera defekta säkerhets- och skyddsanordningar ome- delbart.

Sätt aldrig säkerhets- och skyddsanordningar ur funk- tion!.

3.3.1 Ange PIN- och PUK-kod

Redskapet kan endast sättas på genom att man anger en särskild PIN-kod. På så sätt ska obehöri- ga förhindras från att starta en- heten. PIN-kodens fabriksinställ- ning är 0000. PIN-koden kan ändras, se Kapitel 5.2 "Utföra grundinställningar", sida378. Om felaktig PIN-kod angetts 3 gånger krävs att man använder PUK-koden (Personal Unlocking Key). Om även denna är felaktig måste man vänta 24 timmar inn- an man kan ange koder på nytt.

Se till att obehöriga inte har tillgång till redskapets PIN-kod eller PUK-kod.

Redskapet är utrustat med flera olika säkerhetssensorer. Red- skapet kan inte starta automa- tiskt efter att ha stängts av med en säkerhetssensor. Felmedde- landet visas på displayen och måste kvitteras. Orsaken till att sensorerna utlöstes måste också åtgärdas. Lyftsensor Om någon under klippningen lyf- ter maskinen i chassit stängs framdrivningen av och knivarna stannar. Stötsensorer och hinderdetektering Redskapet är utrustat med sen- sorer som ändrar körriktningen vid kontakt med hinder. När en- heten stöter emot ett hinder för-SE 374 Robolinho Säkerhet skjuts chassits överdel något vil- ket löser ut stötsensorn. Lutningssensor i färdriktning/ sidled Vid en upp- eller nedförslutning eller sidolutning på mer än 24° (45%) ändrar redskapet färdrikt- ning. Regnsensor (Robolinho 700/1200/2000) Maskinen är utrustad med en regnsensor som avbryter klipp- ningen om det börjar regna och ser till att maskinen kör tillbaka till basstationen. ANMÄRKNING Redskapet kan utan problem användas i omedelbar närhet av andra ro- botgräsklippare. Den signal som används i begränsningskabeln motsvarar den standard som branschorganisationen EGMF definierat för elektromagnetiska emissioner.

Ungdomar under 16år, perso- ner med begränsad fysisk, sensorisk eller mental förmå- ga eller bristfällig erfarenhet eller kunskap, och personer som inte känner till denna bruksanvisning får inte använ- da maskinen. Beakta gällande säkerhetsföreskrifter om läg- sta ålder för användare.

Använd inte maskinen om du är påverkad av alkohol, dro- ger eller medicin.

Använd föreskrivna kläder och skyddsutrustning för att undvi- ka personskador.

långbyxor och stabila skor

Vid underhåll och skötsel: skyddshandskar

För lättillgängliga klippytor ska klippområdet omges med var- ningsskyltar med följande var- ningar: OBS! Automatisk gräsklip- pare i drift! Gå inte nära gräs- klipparen! Håll barn under upp- sikt!

Se under gräsklippningen till att det inte finns barn eller an- dra personer i närheten av redskapet och att de inte up- pehåller sig vid redskapet el- ler leker med det.442811_a 375 Montering

Det är förbjudet att sitta på maskinen och att röra vid kni- varna!

Håll kroppsdelar och kläder på avstånd från knivarna.

Se före arbetet till att det inte finns föremål inom maskinens arbetsområde (exempelvis kvistar, glas-, metall- och tyg- stycken, stenar, trädgårds- möbler, trädgårdsredskap el- ler leksaker). Sådana föremål kan orsaka skador på maski- nens knivar och skadas av knivarna.

Använd enbart maskinen un- der följande förutsättningar:

Redskapet är inte smutsigt.

Redskapet har inga skador eller förslitningar.

Basstation och nätdelen samt deras elektriska ka- blar är oskadade och fung- erar.

Ersätt utslitna eller defekta komponenter med originalre- servdelar från tillverkaren.

Låt reparera maskinen om den skadats.

Maskinanvändaren är ansva- rig för olyckor som drabbar andra personer och deras egendom.

Låt aldrig redskapet klippa gräs när en vattenspridare är igång på gräsmattan.

Öppna inte redskapet. 4 MONTERING

4.1 Packa upp redskapet

1. Öppna förpackningen med varsamhet.

2. Ta försiktigt ur alla komponenter ur förpack-

ningen och kontrollera så att de inte har transportskador. Anmärkning:AL-KO:s återförsäljare eller servicecenter måste omgående informeras om transportskador.

3. Kontrollera leveransomfånget, se Kapitel 2.1

"Leveransomfattning", sida367. Spara originalförpackningen och följesedel för de fall gräsklipparen måste skickas vidare. Dessa måste även sparas för att gräsklipparen ska kun- na returneras.

4.2 Planera klippområden (01)

Så nära det största klippområdet som möjligt

Skyddad mot stark väderpåverkan och direkt solljus

Anslutning för strömförsörjning

Fri tillgänglighet för robotgräsklipparen Dragning av begränsningskabeln (01) Begränsningskabeln måste dras medurs i en obruten slinga. Korridorer mellan klippområden (01/h) En korridor är en smal passage på gräsmattan som förbinder två klippytor med varandra. Huvudyta och grannytor (01)

Huvudyta (01/HF): Detta är den gräsmatta som basstationen befinner sig vid och som maskinen kan klippa helt och hållet automa- tiskt.SE 376 Robolinho Montering

Grannytor (01/NF): Är en gräsmatta som inte kan nås av maskinen från huvudytan, bär vid behov maskinen för hand till biytan. Gran- nytor kan klippas med manuell drift. Huvudytor och grannytor avgränsas likväl med samma, oavbrutna begränsningskabel. Startpunkter (01/X0–01/X3) Redskapet kör vid inställd klipptid längs begräns- ningskabeln till en angiven startpunkt där den börjar klippa gräs. Genom att ange startpunkter kan man bestämma vilka delar av klippytan som behöver klippas mer.

4.3 Förbereda klippområden

1. Kontrollera om gräsmattan har en större yta

än den yta som maskinen kan klippa. Om klippytan är för stor kan gräsklippningen kom- ma att bli ojämn. Minska klippytan vid behov.

2. Förberedelser före montering av basstation,

dragning av begränsningskabel och idrifttag- ning av maskinen: Klipp gräset riktigt kort med en gräsklippare.

3. Åtgärda eventuella hinder på gräsmattan el-

ler avgränsa med begränsningskabel (se Ka- pitel 4.5.3 "Avgränsa hinder", sida377):

Överfarbara, flata hinder som kan skada knivarna (t.ex. flata stenar, kanter mellan gräsmattor och terrasser eller gångar, plattor, kantsten etc.)

Hål och förhöjningar i gräsmattan (t.ex. mullvadshögar, grävhål, kottar, fallfrukt)

Branta uppförs- och nedförslutningar på över 45% (24°)

Vattensamlingar som diken, bäckar, sim- bassänger etc och deras avgränsning till gräsmattan

Småbuskar och häckar som kan växa på bredden

4.4 Montera basstationen(03/a)

1. Placera basstationen (01/1) i rät vinkel i för-

hållanden till den planerade dragningen av begränsningskabeln:

I marknivå (kontrollera med vattenpass)

Rak och jämn in- och utkörning

Inte välvd (vid efterföljande iskruvning av skruvspikarna får laddstationen inte böjas eller lutas)

2. Fixera basstationen (03/2) med fyra skruvspi-

ANMÄRKNING Robolinho 500/1150: Om den medlevererade begränsningskabeln är för kort kan förlängningskabel erhållas av AL-KO:s återförsäljare eller servicecenter.

1. Dra ut begränsningskabeln(03/4) ur förpack-

2. Ta av kabelkanalens skydd(03/3) på anslut-

3. Avisolera slutet av begränsningska-

beln(03/6) och sätt i klämman(03/7).

ningen(03/5) ut ur kabelkanalen med kabel- reserven. ANMÄRKNING Med kabelreserven kan även små korrigeringen på kabeldragningen gö- ras senare.

6. Sätt på skyddet på kabelkanalen.

4.5.2 Utplacering av begränsningskabel (01)

Begränsningskabeln kan läggas ut antingen på gräsmattan eller ner till 10 cm under grästorven. Återförsäljaren kan utföra dragningen under gräs- torven. Dessa två varianter kan kombineras med varan- dra. OBS! Fara för skador på begränsningska- beln. Om begränsningskabeln blir skadad eller genomskuren går det inte längre att överföra styr- signaler till redskapet. I sådana fall måste be- gränsningskabeln lagas eller bytas ut. Ny be- gränsningskabel finns att få från AL-KO.

Lägg alltid begränsningskabeln direkt på marken. Säkra den vid behov med märlor.

Se till att skydda begränsningskabeln vi drag- ningen och under drift av redskapet.

Undvik att gräva och vertikalskära i närheten av begränsningskabeln.

1. Dra begränsningskabeln och förankra med

märlor med jämna mellanrum eller dra kabeln under markytan på max. 10 cm djup.

3. Anlägga korridorer mellan olika klippytor: se

Kapitel 4.5.4 "Anlägga korridorer (01/h)", si- da377.442811_a 377 Montering

4. Vid branta uppförs-/nedförslutningar måste

avgränsningar göras : se Kapitel 4.5.5 "Be- gränsa lutningar (11)", sida377.

6. Avsluta dragningen av begränsningskabel

Beroende på arbetsområdets omgivningar måste begränsningskabeln läggas med olika avstånd till förekommande hinder. Använd graderad linjal för att mäta upp korrekta avstånd. ANMÄRKNING Avgränsningar behövs en- dast om hindren inte kan kännas av automatiskt av stötsensorerna i maskinen. Undvik att lägga ut för många resp onödiga avgränsningar. Avsatser som är mindre än 6cm måste avgränsas efter- som redskapet annars kan orsaka skador. Avstånd till väggar, staket, rabatter - min. 20cm(01) Redskapet kör längs begränsningskabeln med en överskjutning på 20cm. Därför måste avståndet mellan begränsningskabel och väggar, staket, ra- batter osv. vara minst 20cm. Avstånd till terrasskanter och belagda gångar (05) Om kanten till terrassen eller gången är högre än gräsmattan ska avståndet mellan kabel och kant vara minst 20cm. Om kanten till terrassen eller gången är på samma höjd som gräsmattan kan kabeln dras precis i kanten. Avstånd mellan hinder och begränsningskabel (01) Om begränsningskabeln ligger för nära till och från hindret, dvs med ett avstånd på 0 cm kom- mer redskapet att köra över begränsningskabeln. Korsa då inte begränsningskablarna (02/c), utan dra dem parallellt (01/e). Dragning av begränsningskabeln vid hörn (06)

Inåtgående hörn (06/a): Dra begränsningska- beln diagonalt för att förhindra att redskapet fångas i hörnet.

Vid ytterhörn med hinder (06/b): Dra be- gränsningskabeln i en spets för att förhindra att redskapet kolliderar med hörnet.

Vid ytterhörn utan hinder: Dra begränsnings- kabeln i en rät vinkel - 90°.

4.5.4 Anlägga korridorer (01/h)

Följande avstånd måste beaktas för korridorer:

Avstånd mellan begränsningskabel och kant: 20cm

Avstånd mellan begränsningskabel - min. 20cm

4.5.5 Begränsa lutningar (11)

Backar med lutning på över 45% måste avgrän- sas med begränsningskabel (45% = 45cm lut- ning på 1m vågrätt sträcka). Begränsningskabeln får inte dras över en slutt- ning med mer än 20 % lutning. För att undvika problem vid vändningen måste ett avstånd på 50 cm hållas fram till en lutning på 20 %. Om lut- ningen vid arbetsområdets ytterkant uppgår till mer än 20 % måste begränsningskabeln dras på ett avstånd på 20 cm på det plana området innan dragningen på lutningen påbörjas.

4.5.6 Utplacering av reservkabel (07)

För att du ska kunna flytta basstationen efter att du har anlagt klippområdet eller utöka klippområ- det bör reservkabel för begränsningskabeln inläg- gas med jämna mellanrum. Man kan lägga in så mycket reservkabel som man tycker det behövs. ANMÄRKNING Skapa inga öppna slingor med reservkabel.

1. För begränsningskabeln runt den sista mär-

lan (07/1) tillbaka till föregående märla (07/3).

2. Dra sedan tillbaka begränsningskabeln till ak-

tuell märla. På det sättet skapar man en re- servslinga. Kabeln måste dras så nära sig självt som möjligt.

3. Fäst denna slinga i mitten med en märla

4.5.7 Vanliga fel vid utplaceringen av kabel

Begränsningskabelreserverna är inte dragna i en jämn långsmal ögla (02/a).

Dragningen av begränsningskabeln i hörn är felaktigt utförd (02/b).

Begränsningskabeln har lagts i kors eller inte medurs (02/c).

Begränsningskabeln är inte dragen exakt med följden att kantområden på gräsmattan inte kan klippas (02/d).SE 378 Robolinho Start

Begränsningskabeln är inte dragen direkt in- till varandra vid fram- och återdragning från kanten till ett hinder inom gräsmattan (02/e).

Startpunkterna är förlagda för långt bort från basstationen (02/f).

Begränsningskabeln är dragen utanför gräs- mattans kant (02/g).

Vid dragningen av begränsningskabeln un- derskrids det minsta avståndet för korridorer på 20cm (02/h).

Begränsningskabeln ligger för nära hinder som inte kan köras över, d.v.s. närmare än 20cm (02/j).

4.6 Ansluta basstationen till

strömförsörjningen(04)

1. Placera nätdelen (04/4) på en torr plats som

är skyddad mot direkt solljus och tillräckligt nära basstationen (04/1).

2. Anslut nätdelens lågspänningskabel (04/5)

och basstationens kabel (04/6) med varan- dra.

3. Sätt i nätdelens nätkontakt (04/2) i ett uttag

(04/3). ANMÄRKNING Vi rekommenderar anslut- ning till elnätet via en jordfelsbrytare med en no- minell felström på <30mA.

4.7 Kontrollera anslutningarna på

1. Kontrollera om båda lysdioderna lyser på

laddstationens (09/1) framsida. Om inte :

Kontrollera att alla kontakter till strömför- sörjning och begränsningskabel sitter korrekt och är oskadade. LED-lampornas statusindikationer LED- lampa Status Grön

Lyser stadigt när begränsnings- kabeln är korrekt dragen och slingan ligger rätt. Gul

Lyser stadigt om strömförsörj- ningen är intakt. 5 START I detta kapitel beskrivs de åtgärder och inställ- ningar som är nödvändiga för att ta maskinen i drift för första gången. För alla andra inställningar se Kapitel 7 "Inställningar", sida380.

5.1 Ladda batteriet (08)

I normaldrift laddas batteriet till maskinen regel- bundet. ANMÄRKNING Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Av- brott i laddningen skadar inte batteriet. Batteriet kan bara laddas när redskapet är påsatt.

1. Placera redskapet (08/1) på basstationen

(08/3) så att kontaktytorna på redskapet be- rör laddningskontakterna på basstationen.

2. Sätt på redskapet med .

3. Displayen på redskapet visar Batteri-

laddning pågår. Om inte: se Kapitel 13 "Avhjälpa fel", sida386.

5.2 Utföra grundinställningar

1. Öppna täcklocket.

2. Sätt på maskinen med . Firmware, kod

3. Välj språk med eller och i menyn för

språkval och överta med .

4. Ange den förinställda PIN-koden 0000 i me-

nyn Logga in > Ange PIN-kod. Välj siff- ran 0 fyra gånger med eller och över- ta med . Först när PIN-koden matats in får man tillgång till styrsystemet.

Ange en ny kod på fyra siffror under Ange ny PIN-kod. Välj en siffra fyra gånger med eller och överta med

Ange den nya PIN-koden igen under Upprepa ny PIN-kod. Förutsatt att de båda inmatningen är identiska visas PIN-koden har nu ändrats.

6. Gå till menyn Ange datum för att ställa in

aktuellt datum (format:DD.MM.20ÅÅ). Välj en siffra fyra gånger med eller och överta med .

7. Gå till menyn Ange klockslag > 24h-

format för att ställa in aktuellt klockslag (format:HH:MM). Välj en siffra fyra gånger med eller och överta med .442811_a 379 Användning Därmed är grundinställningarna gjorda. Därefter visas Okalibrerad Tryck på START-knap- pen i statusfönstret.

5.3 Ställa in klipphöjd

Klipphöjden kan ställas in manuellt steglöst mel- lan 25–55mm. ANMÄRKNING För kalibreringen (se Kapi- tel 5.4 "Genomför automatisk kalibrering", si- da379) samt för inlärningen av startpunkterna (se Kapitel 7.5.2 "Ställa in startpunkter", si- da381) rekommenderas en klipphöjd på 55mm.

1. Öppna skyddet (10/1).

2. Ställ in klipphöjden (aktuell klipphöjd visas i

Öka klipphöjden (d.v.s. gräshöjden): Skruva vridreglaget(10/2) medurs(10/+).

Minska klipphöjden (d.v.s. gräshöjden): Skruva vridreglaget(10/2) moturs(10/−).

5.4 Genomför automatisk kalibrering

ANMÄRKNING Utför kalibreringskörning- en (se Kapitel 5.4 "Genomför automatisk kalibre- ring", sida379) eller inlärningen av startpunkter- na (se Kapitel 7.5.2 "Ställa in startpunkter", si- da381). Placera redskapet på utgångsläget (09)

1. Ställ maskinen i utgångsläge inom klippområ-

min. 1m till vänster och min 1 m framför basstationen

med framsidan vänd mot begränsnings- kabeln Starta kalibreringen

1. Kontrollera att det inte finns några hinder in-

om maskinens rörelseområde. Maskinen måste kunna köra över begränsningskabeln med framhjulen. Ta bort ev. hinder eller lägg kabeln inåt tillfälligt (min35cm krävs).

Kalibrering , Fas [1] Under kalibreringen Redskapet kör med signalstyrkan i begränsnings- kabeln först två gånger rakt över kabeln så långt som den har kontakt med basstationen och blir sedan stående.

Batteriet laddas upp. ANMÄRKNING Redskapet måste efter återkomsten förbli stående i basstationen under laddningen. Om maskinen inte får kontakt med laddningskontakterna på basstationen fortsätter den att köra längs begränsningskabeln. Om ma- skinen kör igenom basstationen har kalibreringen misslyckats. I sådant fall måste basstationens placering förbättras och kalibreringen göras om. Efter kalibreringen Aktuell förinställd klipptid visas. För alla andra inställningar se Kapitel 7 "Inställ- ningar", sida380. Robolinho 700/1200/2000 ANMÄRKNING Slingans längd måste mä- tas för att säkra korrekt drift och minska felmed- delanden. Beträffande detta se även 2 Ställa in startpunkter [}381] 6 ANVÄNDNING

6.1 Starta redskapet manuellt

1. Sätt på redskapet med .

För oplanerad kantklippning: se Kapitel 7.7 "Kantklippning vid manuell start", sida382.

2. Starta redskapet manuellt med .

6.2 Avbryt klippningen

Robolinho 700/1200/2000: Tryck på på basstationen (08/4) eller på redskapet. Redskapet återvänder på egen hand till bassta- tionen. Redskapet raderar klippningsprogrammet för aktuell dag och återvänder nästa dag vid in- ställd tid.

Tryck på på redskapet. Gräsklippningen avbryts i en halvtimme.

Tryck på på redskapet. Redskapet stängs av.SE 380 Robolinho Inställningar ANMÄRKNING I farliga situationer kan redskapet alltid stoppas med STOPP-knappen (08/2).

6.3 Klippning av grannyta (01/NF)

1. Lyft upp maskinen och bär den till biytan.

2. Sätt på maskinen med .

3. Öppna huvudmenyn med .

4. eller * Inställningar

Alltefter inställning: Redskapet klipper gräs under den inställda tidsperioden och stänger sedan av sig eller fortsätter att klippa tills batteriet är urlad- dat. Efter att biytan har klippts ska maskinen ställas för hand i basstationen. 7 INSTÄLLNINGAR

7.1 Göra inställningar – allmänt

1. Öppna huvudmenyn med .

Anmärkning:Stjärna (*) anger det aktuella menyalternativet.

2. eller * Inställningar

3. Välj önskat menyalternativ med eller

4. Genomför inställningarna.

Anmärkning:De olika menyalternativen be- skrivs närmare i nästa avsnitt.

5. Gå tillbaka till huvudmenyn med .

ANMÄRKNING Ytterligare menyalternativ: se Kapitel 5.2 "Utföra grundinställningar", si- da378.

(Robolinho 700/1200/2000) Eco-Mode innebär att maskinen skiftar till ett en- ergisnålt läge. Därigenom reduceras både ström- förbrukning och buller. ANMÄRKNING Detta läge är inte att re- kommendera och kanske inte ens användbart vid klippning av långt och tätt gräs eller utrullat gräs.

700/1200/2000) ANMÄRKNING Gräsklippning när gräset är torrt reducerar nedsmutsningen av maskinen. Genom att aktivera regnsensorn och ställa in startfördröjning undviker man att maskinen klip- per gräs som är fuktigt. Den aktiverade regnsensorn gör att maskinen återvänder till basstationen så snart det börjar regna. Där förblir den stående tills dess att regn- sensorn torkat. Därefter står den kvar den tid som startfördröjningen är inställd på, innan gräs- klippningen återupptas. Regnsensorns känslighet är inställbar.

3. Ställa in startfördröjning för regnsensor:

eller * Regnsensor start- fördröjn

xx timmar xx minuter Välj önskat värde för startfördröjningen med eller och överta med .

4. Ställa in regnsensors känslighet:

Välj önskat värde för känsligheten med eller och överta med .442811_a 381 Inställningar

7.5 Ställa in klippningsprogram

7.5.1 Ställa in klippningsprogram – allmänt

1. Öppna huvudmenyn med .

3. Välj menyalternativ med eller och

4. Gör inställningar.

Anmärkning:De olika menyalternativen be- skrivs närmare i avsnitten nedan.

7.5.2 Ställa in startpunkter

2. Sätt på maskinen med .

3. Öppna huvudmenyn med .

5. eller * Ingångspunkter

7. eller * Starta inlärning av

eller Här när redskapet nått önskad startpunkt. Startpunkten sparas.

8. eller Sätt startpunkt 1 när

ingen startpunkt skapats under inlärningen. Om ingen startpunkt skapas här kommer startpunkterna att skapas automatiskt.

9. eller Startpunkt x: XXm när

den senaste startpunkten nåtts. Skapa startpunkter manuellt (01) Den första startpunkten (01/X0) är förinställd och är belägen 1m till höger om basstationen. Bort- om denna punkt kan ytterligare startpunkter defi- nieras:

Robolinho2000: upp till nio startpunkter (X1–X9) Att beakta vid skapandet av startpunkter:

Placera inte startpunkter för långt bort från basstationen eller för nära varandra (02/f).

Skapa så få startpunkter som möjligt.

1. eller * Ingångspunkter

2. eller * Punkt X1 vid [020m]

Välj siffror med eller och överta med

Välj siffror med eller och överta med

5. Gå tillbaka till huvudmenyn med .

7.5.3 Ställa in klipptid

ANMÄRKNING Programmering av klipptid måste utföras senast 30 min före klippningen ska starta. Om inte, startar maskinen tidigast 30min efter senaste knapptryckning. Under menyalternativet "Veckoprogram" ställer du in veckodag och klockslag när maskinen ska klippa automatiskt. Anpassa dessa inställningar efter trädgårdens storlek. Om det efter en vecka fortfarande finns oklippta delar av området ska man utöka klipptiderna.

eller * Alla dagar [X]: Red- skapet klipper gräs varje dag vid de in- ställda tiderna. När Alla dagar [] visas så klipper maskinen endast gräset på de inställda veckodagarna.

eller * Måndag [X]...* Söndag [X]: Redskapet klipper gräs varje veck- odag vid de inställda tiderna. Om t.ex. Måndag [] visas så klipper maskinen inte gräset på aktuell dag.

eller Ändra : Aktivera [X] eller inaktivera [] aktuell dag och gör inställningar för tid, klippningstyp och startpunkter.SE 382 Robolinho Inställningar

2. Företa inställningar för alla dagar eller aktuell

t.ex. *[M] 07:00-10:00 [?]: Normal gräsklippning [M] kl. 07:00 – 10:00med automatiskt växlande startpunkt 0 – 9

t.ex. *[R] 16:00-18:00 [1]: Red- skapet startar kl. 16:00med kantklipp- ning [R] och kör längs hela begräns- ningskabelns längd. Därefter påbörjas gräsklippning vid startpunkt 1 [1]. Kl. 18:00eller så snart batteriet är urladdat kör redskapet tillbaka till basstationen.

eller Ändra : Ändra aktuell inställning.

eller Framåt : Bekräftar ändring av aktuell inställning och går vi- dare till nästa inställning.

3. eller Spara : Sparar alla ge-

nomförda inställningar under ett menyalterna- tiv.

En existerande anslutning till en gateway kan kopplas från. Därigenom blir redskapet öppet för en ny anslutning i 30minuter. ANMÄRKNING För att upprätta en anslut- ning senare måste anslutningen först kopplas från, även om redskapet tidigare inte varit anslu- tet till någon gateway.

2. Koppla från anslutning

Redskapet meddelar: Klar.

3. Bekräfta med och återvänd till menyn.

7.7 Kantklippning vid manuell start

För manuell start kan man här ställa in att maski- nen börjar med kantklippning. Genomföra kantklippning vid programmerade klipptider: se Kapitel 7.5.3 "Ställa in klipptid", si- da381.

1. eller * Kantklippning

2. eller * Med manuell start

7.8 Ställa in avgränsningar

1. eller * Klippning av grannyta

2. Ställa in klipptider:

eller Inaktiv : Klippning biyta är inaktiverad.

eller Aktiv : Redskapet klipper gräs tills dess att bat- terier är urladdat.

eller Klipptid i min : Redskapet klipper gräs på biytan under viss tidsperiod. Följande klipptider kan ställas in: 30/60/90/120/tills batteriet är urladdat.

7.9 Ställa in displaykontrast

Om texten på displayen är svår att läsa, t.ex. pga av starkt solsken kan man åtgärda detta genom att öka kontrasten på displayen.

eller och överta med .

7.10 Inställningsskydd

Om inställningsskyddet är deaktiverat måste PIN- kod endast användas vid kvittering av säkerhets- relaterade fel.

1. eller * Inställningsskydd

2. Aktivera/inaktivera inställningsskydd:

eller Aktivera : Aktivera inställningsskydd.

eller Deaktivera : Inaktivera inställningsskydd.

När läge eller längd på begränsningskabeln änd- ras eller maskinen inte längre kan hitta begräns- ningskabeln måste man genomföra en omkalibre- ring.

1. eller Omkalibrering

2. Återställa kalibrering?

3. Genomföra kalibrering: se Kapitel 5.4 "Ge-

nomför automatisk kalibrering", sida379.

7.12 Återställa till fabriksinställningar

Redskapets fabriksinställningar kan återställas, t.ex. före en försäljning.

1. eller * Fabriksinställningar442811_a 383

Visa information Maskinen indikerar: Fabriksinställ- ningarna är nu återställda 8 VISA INFORMATION Under menyn Information visas data om red- skapet. I denna meny kan inga inställningar gö- ras.

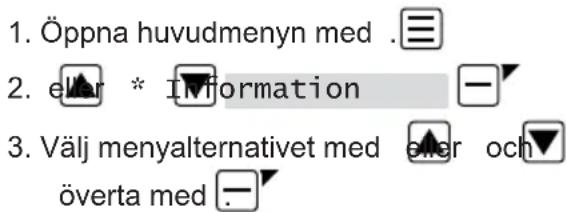

1. Öppna huvudmenyn med .

2. eller * Information

3. Välj menyalternativet med eller och

överta med . Anmärkning:De olika menyalternativen be- skrivs närmare i avsnitten nedan.

4. Gå tillbaka till huvudmenyn med .

Knivservice Anger hur många driftstimmar det är till att knivar- na behöver service. Denna räknare kan återstäl- las manuellt. Låt AL-KO:s återförsäljare, tekniker eller servicecenter utföra servicen. Återställning av räknare för knivservice:

Maskinvara Här finns information om maskinen som typ, till- verkningsår, driftstimmar, serienummer, antal gräsklippningar, sammanlagd klipptid, antal ladd- ningscykler, sammanlagd laddningstid, begräns- ningskabelns slinglängd. Programvara Här visas programversion. ANMÄRKNING Se alltid till att Robolinho- robotgräsklipparens programvara uppdaterad. Kontrollera firmware-versionen regelbundet och uppdatera denna vid behov. Robolinho Updater Software finns på Internet på: www.al-ko.com/shop/de/robolinho-autoupdater Programinformation Här visas aktuella inställningar, som t.ex. sam- manlagd klipptid per vecka. Störningar Här visas de senaste felmeddelandena med da- tum, klockslag och felkod.

9 UNDERHÅLL OCH SKÖTSEL

OBSERVERA! Skaderisk. Vassa maskin- delar och delar i rörelse kan orsaka personska- dor.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!

OBS! Fara pga vatten. Om det kommer in vatten robotgräsklipparen eller basstationen kan detta leda till skador på elektriska komponenter.

Spola därför aldrig av robotgräsklipparen el- ler basstationen med vatten. Rengöra robotgräsklipparen OBSERVERA! Fara för skador från kni- varna! Knivarna är mycket vassa och kan orsaka svåra skärskador.

Undvik att beröra knivarna med någon del av kroppen. Åtgärder en gång i veckan:

1. Stäng av redskapet med .

2. Torka av chassiytan med handborste, lätt

fuktad trasa eller mjuk svamp.

3. Borsta av underredet, klippdäcket och knivar-

4. Kontrollera att knivarna inte är skadade. Byt

dem vid behov: se Kapitel 9.3 "Byta ut knivar- na", sida384. Rengör basstationen

1. Avlägsna regelbundet gräs och löv och dylikt

2. Torka av ytorna på basstationen med fuktad

trasa eller mjuk svamp.

1. Kontrollera en gång i veckan hela installation

2. Ersätt defekta komponenter med originalre-

servdelar från AL-KO eller låt ett AL-KO:s servicecenter utföra bytena.SE 384 Robolinho Transport Kontrollera att hjulen kan löpa fritt Åtgärder en gång i veckan:

1. Rengör områdena runt hjulen grundligt och

avlägsna rester av gräs och smuts. Använd borste och trasa.

2. Kontrollera att hjulen kan löpa fritt och att de

är styrbara. Anmärkning:Om hjulen rullar trögt eller inte är styrbara ska man lämna redskapet till AL- KO:s servicecenter för hjulbyte. Kontrollera kontaktytorna på robotgräsklipparen

1. Torka av smuts med en trasa och smörj med

2. Tryck och släpp laddningskontakterna i rikt-

ning mot basstationen. Laddningskontakterna måste fjädra tillbaka till sin ursprungsposition. Anmärkning:Om laddningskontakterna inte fjädrar tillbaka till sin ursprungsposition ska man lämna redskapet till AL-KO:s service- center för byte.

9.3 Byta ut knivarna

OBSERVERA! Fara för skador från kni- varna! Knivarna är mycket vassa och kan orsaka svåra skärskador.

Undvik att beröra knivarna med någon del av kroppen. OBS! Risk för skador vid felaktig repara- tion. Uträtning av tillböjda, inbyggda knivar kan orsaka skador på knivtallriken.

Försök aldrig att räta ut tillböjda knivar.

Ersätt deformerade knivar med originalre- servdelar från AL-KO. Nedslitna och böjda knivar måste bytas ut.

1. Stäng av redskapet med .

2. Lägg robotgräsklipparen med knivarna uppåt.

3. Skruva ut fästskruvarna.

4. Ta ur knivarna ur knivfästet.

5. Rengör knivfästet med en mjuk borste.

ANMÄRKNING Knivarna är slipade över hela längden och kan därför även monteras vrid- na 180°. Därigenom fördubblas deras löptid.

Om knivarna inte har vridits sedan den första monteringen: Vrid knivarna 180° och sätt i dem igen i knivfästet med den slipade sidan mot redskapet och skruva i fästskruvarna igen för hand.

Om knivarna redan har vridits en gång sedan den första monteringen: Sätt i de nya knivarna igen med den slipade sidan mot redskapet och skruva i fästskruvarna igen för hand. Anmärkning:Endast originalreservdelar från AL-KO får användas. Finns det svår smuts som inte går att få bort med en borste måste knivtallriken bytas ut, eftersom obalans kan leda till slitage och funktionsstör- ningar. Röjkniven behöver i regel inte bytas ut. 10 TRANSPORT Gå tillväga enligt följande vid transport av redska- pet:

3. Lyfta redskapet i huset med båda händerna:

Rör inte vid knivarna.

Håll alltid knivarna på säkert avstånd från kroppen. 11 FÖRVARING

11.1 Förvaring av robotgräsklippare

Förvara maskinen över vintern eller om den inte ska användas på minst 30 dagar.

3. Förvara maskinen så här:

på en torr och avskild plats med skydd mot frost

utom räckhåll för barn

11.2 Förvara laddstation

Förvara laddstationen inomhus över vintern resp. om den inte skall användas under en tid längre än 30 dagar.442811_a 385 Återvinning

1. Koppla från nätdelen från elnätet och lossa

2. Demontera laddningspelaren:

Lossa laddstationen genom att tippa den från basstationen.

Lossa kabelns stickanslutning från bas- stationen och laddstationen.

Stäng sockelns(08/6) öppning med med- levererad vinterkåpa(08/7).

3. Förvara laddningspelaren:

på en torr och avskild plats med skydd mot frost

utom räckhåll för barn

11.3 Vinterförvaring av begränsningskabel

Begränsningskabeln kan ligga kvar i marken och behöver inte tas upp. 12 ÅTERVINNING Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbygg- da måste avlägsnas före återvinningen! Åter- vinningen regleras i den särskilda batteriför- ordningen.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.

Slutanvändaren är själv ansvarig för att av- lägsna eventuella personuppgifter på den ut- rustning som ska återvinnas! Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk bu- tik och online) i den mån handlaren är förplik- tigad till återtagande av varan eller erbjuder återtagande. Dessa utsagor gäller endast för maskiner som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för bat- terityp och kemiska system och beakta anvis- ningarna för en säker hantering av batterier.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet in- skränker sig till normala hushållskvantiteter. Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. An- vändning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa. Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005% kvicksilver

Cd: Batteriet innehåller mer än 0,002% kad- mium

Pb: Batteriet innehåller mer än 0,004% bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

inköpsställen för batterier

inlämningsställe inom det gemensamma åter- lämningssystemet för förbrukade batterier

ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensam- ma återlämningssystemet) Ovanstående gäller bara för apparater, som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om förpackningen Förpackningsmaterialen kan återvinnas. Avfallshantera förpackning miljövänligt.SE 386 Robolinho Avhjälpa fel Demontera batteriet innan maskinen skrotas Det integrerade batteriet måste demonteras och avfallshanteras miljövänligt innan maskinen skro- tas.

2. Ta av locket från batterifacket (2).

3. Koppla loss batteriet (3) och ta sedan ut det.

4. Sätt på locket igen och dra åt skruvarna.

13.1 Korrigera redskapsfel och hanteringsfel

OBSERVERA! Skaderisk. Vassa maskin- delar och delar i rörelse kan orsaka personska- dor.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen! ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Störning Orsak Åtgärd Redskapet startar inte. Batteriet är urladdat. Ladda redskapet i basstationen. Redskapet kör fast, gräver ned sig. Hjulen fortsätter att snurra. Stötsensorerna löser inte ut. Kontakta AL-KO:s servicecenter. Gräset är för långt.

Ställ in en högre klipphöjd och sänk den sedan steg för steg till önskad nivå.

Klipp ned gräsmattan med en gräs- klippare. Redskapet fastnar vid ojämn- heter i gräsmattan. Åtgärda ojämnheterna. Redskapet klipper vid fel tidpunkt. Felaktiga tidsinställningar i maskinen. Ställ in klockslag. Klippningens varaktighet är felaktigt inställd. Gör om inställningen av klipptid. Redskapet kan inte spara tidsinställningarna. Batteriet är defekt. Kontakta AL-KO:s servicecenter. Motorn stannar under klippningen. Motorn är överbelastad. Stäng av maskinen, kör den till jämnare mark eller område med kortare gräs och starta om. Batteriet är urladdat. Ladda batteriet. Knivarna är slöa. Vänd på knivarna eller byt ut dem vid behov.442811_a 387 Avhjälpa fel Störning Orsak Åtgärd Klippresultatet är ojämnt. Klipptiden är för kort. Programmera längre klipptider. Klippområdet är för stort. Minska klippområdet. Klipphöjden är för lågt in- ställd. Ställ in en högre klipphöjd och sänk den sedan steg för steg till önskad nivå. Knivarna är slöa. Vänd på knivarna eller byt ut dem vid behov. Batteritiden minskar vä- sentligt. Klipphöjden är för lågt in- ställd. Ställ in en högre klipphöjd och sänk den sedan steg för steg till önskad nivå. Gräset är för högt eller för vått.

Ställ in på en högre klipphöjd. Redskapet vibrerar för mycket eller avger högt buller. Obalans i knivarna eller kniv- motorn

Kontakta AL-KO:s servicecenter. Batteriet kan inte laddas/ låg batterispänning

Laddningskontakterna på basstationen är smutsi- ga.

Kontaktytorna på maski- nen är smutsiga. Rengör laddningskontakter och kontak- tytor. Basstationen får ingen ström. Anslut basstationen till nätströmmen. Redskapet hittar inte ladd- ningskontakterna.

Ställ robotgräsklipparen i basstatio- nen och kontrollera om laddnings- kontakterna ligger emot varandra.

Kontakta AL-KO:s servicecenter. Batteriets livslängd har gått ut. Kontakta AL-KO:s servicecenter. Laddningselektroniken är de- fekt. Kontakta AL-KO:s servicecenter.

13.2 Felkoder och felavhjälpning

ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Felkod Orsak Åtgärd CN001: Lutningssen- sor Lutningssensorn har löst ut:

den maximala lutningen är överskriden

Sluttningen för brant Ställ robotgräsklipparen på en jämn yta och kvittera felet. CN002: Lyftsensor Lyftsensorn har löst ut:

Höljet har böjts uppåt p.g.a. lyft eller hinder. Ta bort hinder.SE 388 Robolinho Avhjälpa fel Felkod Orsak Åtgärd CN005: Stötdämp defl Robotgräsklipparen har kört på ett hinder och kan inte komma loss (kollision nära basstationen).

Placera maskinen på ett stycke öp- pen och avgränsad gräsmatta.

Korrigera dragningen av begräns- ningskabeln. CN007: Ingen sling- signal

Begränsningskabeln är defekt.

Slingsignalen är för svag.

Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i nät- delen.

Kontrollera om det finns skador på begränsningskabeln. Reparera de- fekt kabel. CN008: Svag sling- signal

Slingsignalen är för svag

Begränsningskabeln är nedgrävd för djupt

Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i nät- delen.

Dra om begränsningskabeln på fö- reskrivet djup eller fäst den direkt på gräsmattan. CN010: Dålig posi- tion

Redskapet befinner sig utanför den avgränsade gräsmattan.

Placera maskinen på ett stycke öp- pen och avgränsad gräsmatta.

Korrigera dragningen av begräns- ningskabeln i kurvor och vid hinder. Åtgärda kabeldragningen i kors. CN011: Roboten har rymt Redskapet befinner sig utan- för den avgränsade gräsmat- tan. Korrigera dragningen av begränsnings- kabeln i kurvor och vid hinder. CN012: Kalibr: ingen slinga CN015: Kalibr: utan- för Fel under kalibreringen:

Redskapet kan inte hitta begränsningskabeln.

Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i nät- delen.

Placera maskinen på föreskriven kalibreringsposition, rikta i rät vinkel. Maskinen måste kunna köra över begränsningskabeln. CN017: Kalibr: svag signal Fel under kalibreringen:

Slingsignalen är för svag

Begränsningskabeln är defekt.

Placera maskinen på föreskriven kalibreringsposition, rikta i rät vinkel.

Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i nät- delen.

Kontrollera om det finns skador på begränsningskabeln.442811_a 389 Avhjälpa fel Felkod Orsak Åtgärd CN018: Kalibr: kol- lision Fel under kalibreringen:

Redskapet har kört på ett hinder. Ta bort hinder. CN038: Batteri Batteriet är urladdat: Slingan med begränsnings- kabel är för lång och det finns för många öar. Korrigera dragningen av begränsnings- kabeln. Ingen kontakt via laddnings- kontakterna vid uppladdning

Rengör laddningskontakterna.

Ställ robotgräsklipparen i basstatio- nen och kontrollera om laddnings- kontakterna ligger emot varandra.

Låt ett av tillverkarens servicecenter kontrollera laddningskontakterna och byta ut dem vid behov. Hinder i närheten av bassta- tionen Ta bort hinder. Robotgräsklipparen har kört fast. Placera maskinen på ett stycke öppen och avgränsad gräsmatta. Redskapet hittar inte bassta- tionen.

Kontrollera om det finns skador på begränsningskabeln.

Lämna begränsningskabeln till ett av tillverkarens servicecenter för kontroll. Batteriet är förbrukat. Låt ett av tillverkarens servicecenter för byta ut batteriet. Laddningselektroniken är de- fekt. Låt ett av tillverkarens servicecenter kontrollera laddningskontakterna. CN099: Åtgärd omöj- lig Automatisk felavhjälpning in- te möjlig

Om felet återkommer: Låt ett av till- verkarens servicecenter kontrollera redskapet. CN104: Batteri över- hettat

Batteriet är överhettat (över 60°C). Ingen ur- laddning är möjlig.

Nödavstängning sker ge- nom övervakningselek- troniken

Stäng av maskinen och låt batteriet svalna.

Ställ inte redskapet i basstationen. CN110: Klippmotor överhettad Klippmotorn är överhettad (över 80°C).

Stäng av maskinen och låt den sval- na.

Om felet återkommer: Låt ett av till- verkarens servicecenter kontrollera redskapet.SE 390 Robolinho Kundtjänst/service Felkod Orsak Åtgärd CN119: Stötdämp defl

Redskapet har kört på ett hinder och kan inte komma loss. Ta bort hinder. CN128: Robot fastnat Redskapet har kört på ett hinder och kan inte komma loss. Ta bort hinder. Redskapet befinner sig utan- för den avgränsade gräsmat- tan.

Placera maskinen på ett stycke öp- pen och avgränsad gräsmatta.

Korrigera dragningen av begräns- ningskabeln. CN129: WL blockerad Vänster hjulmotor blockerad. Ta bort blockeringen. CN130: WR blockerad Höger hjulmotor blockerad. Ta bort blockeringen. Beskrivning över flera felkoder finns på AL- KOwebbplats.

14 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservde- lar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.al-ko.com/service-contacts 15 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäl- lande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.442811_a 391 Oversettelse av den originale bruksanvisningen

11.3 Overvintring av begrensningskabelen 410

3. Logg deg på brukerkontoen du nettopp har

1. Ta begrensningskabelen(03/4) ut av embal-

med eller . Bekreft med .

6.2 Avbryte klippedrift

6. Velg klippetid med eller .

Merk:Menyelementene beskrives i avsnitte- ne nedenfor.

Merk:Menyelementene beskrives i avsnitte- ne nedenfor.

trasten, bekreft med .

1. eller Ny kalibrering

kreft med . Merk:Menyelementene beskrives i avsnitte- ne nedenfor.

1. Slå av apparatet med .

1. Slå av apparatet med .

2. Slå av apparatet med .

stående på alle rullene

11.3 Overvintring av begrensningskabelen
