KÄYTTÖOHJE Robolinho 1150 AL-KO

2.3 Symbole am Gerät

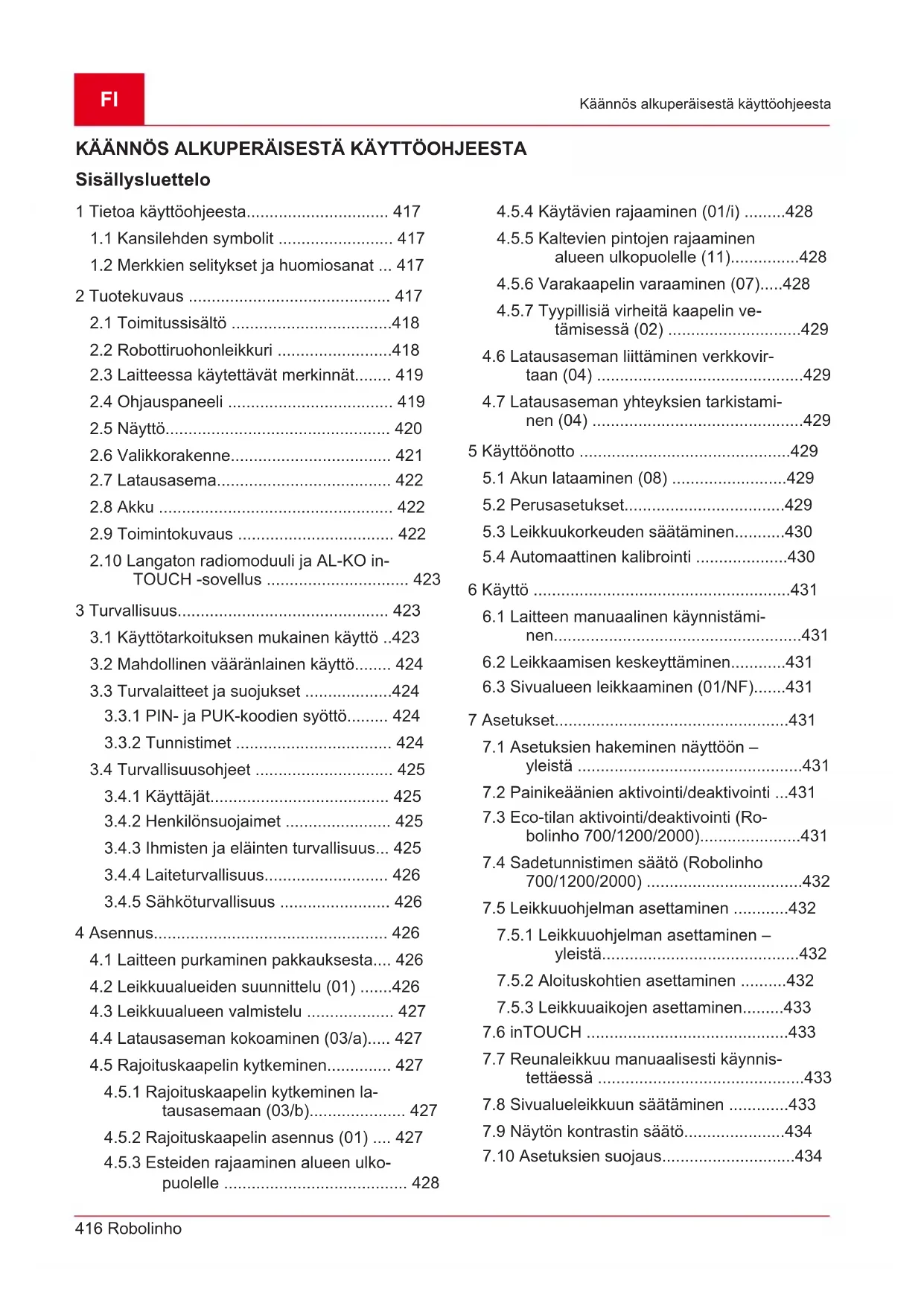

1.2 Merkkien selitykset ja huomiosanat ... 417

2.3 Laitteessa käytettävät merkinnät........ 419

2.9 Toimintokuvaus .................................. 422

2.10 Langaton radiomoduuli ja AL-KO in-

TOUCH -sovellus ............................... 423 3 Turvallisuus.............................................. 423

3.1 Käyttötarkoituksen mukainen käyttö ..423

3.2 Mahdollinen vääränlainen käyttö........ 424

3.3 Turvalaitteet ja suojukset ...................424

3.3.1 PIN- ja PUK-koodien syöttö......... 424

3.4.1 Käyttäjät....................................... 425

3.4.2 Henkilönsuojaimet ....................... 425

3.4.3 Ihmisten ja eläinten turvallisuus... 425

4.1 Laitteen purkaminen pakkauksesta.... 426

4.2 Leikkuualueiden suunnittelu (01) .......426

4.3 Leikkuualueen valmistelu ................... 427

4.4 Latausaseman kokoaminen(03/a)..... 427

4.5 Rajoituskaapelin kytkeminen.............. 427

4.5.1 Rajoituskaapelin kytkeminen la-

tausasemaan (03/b)..................... 427

4.5.2 Rajoituskaapelin asennus (01) .... 427

4.5.3 Esteiden rajaaminen alueen ulko-

puolelle ........................................ 428

4.5.4 Käytävien rajaaminen (01/i) .........428

4.5.5 Kaltevien pintojen rajaaminen

alueen ulkopuolelle (11)...............428

4.5.6 Varakaapelin varaaminen (07).....428

4.5.7 Tyypillisiä virheitä kaapelin ve-

tämisessä (02) .............................429

4.6 Latausaseman liittäminen verkkovir-

taan(04) .............................................429

4.7 Latausaseman yhteyksien tarkistami-

5.3 Leikkuukorkeuden säätäminen...........430

6.1 Laitteen manuaalinen käynnistämi-

nen......................................................431

6.2 Leikkaamisen keskeyttäminen............431

6.3 Sivualueen leikkaaminen (01/NF).......431

7 Asetukset...................................................431

7.1 Asetuksien hakeminen näyttöön –

yleistä .................................................431

7.2 Painikeäänien aktivointi/deaktivointi ...431

7.5 Leikkuuohjelman asettaminen ............432

7.5.1 Leikkuuohjelman asettaminen –

yleistä...........................................432

7.5.2 Aloituskohtien asettaminen ..........432

7.5.3 Leikkuuaikojen asettaminen.........433

7.6 inTOUCH ............................................433

7.7 Reunaleikkuu manuaalisesti käynnis-

tettäessä .............................................433

7.8 Sivualueleikkuun säätäminen .............433

7.9 Näytön kontrastin säätö......................434

7.10 Asetuksien suojaus.............................434442811_a 417

Tietoa käyttöohjeesta

8 Tietojen näyttäminen ............................... 434 9 Huolto ja hoito.......................................... 434

9.1 Puhdistus ...........................................434

9.2 Säännölliset tarkastukset ................... 435

9.3 Leikkuuterien vaihto ........................... 435

10 Kuljetus .................................................... 435 11 Säilytys .................................................... 436

11.1 Robottiruohonleikkurin säilytys........... 436

11.2 Latauspylvään säilytys ....................... 436

11.3 Rajoituskaapelin talvisäilytys.............. 436

12 Hävittäminen............................................ 436 13 Ohjeet häiriötilanteissa ............................ 437

13.1 Laitevikojen ja käsittelyvirheiden kor-

jaus..................................................... 437

13.2 Vikakoodit ja vikojen korjaaminen ...... 439

14 Asiakaspalvelu ja huolto .......................... 441 15 Takuu ja tuotevastuu ............................... 441

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönot- toa. Käyttöohjeen lukeminen on lait- teen turvallisen ja häiriöttömän käy- tön edellytys. Käyttöohje Symboli Merkitys

Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varas- tointia ja hävittämistä koskevia oh- jeita tässä käyttöohjeessa!

1.2 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran ai- heuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaaral- lista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 2 TUOTEKUVAUS Tässä käyttöohjeessa kuvataan täysin automaat- tista, akkukäyttöistä robottiruohonleikkuria, joka liikkuu vapaasti ruohikolla. Leikkuukorkeus on säädettävissä.FI 418 Robolinho Tuotekuvaus

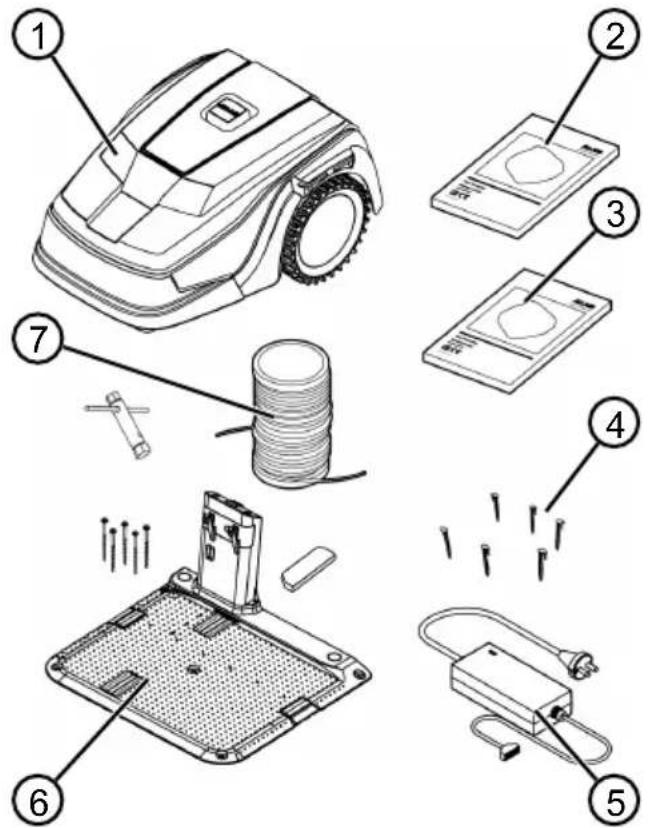

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:

Nro Osa 1 Robottiruohonleikkuri 2 Pikaohje 3 Käyttöohje 4 Maakiilat* 5 Verkkolaite 6 Latausasema sekä kierrekiilat(5kpl), avain ja talvisuoja 7 Rajoituskaapeli **

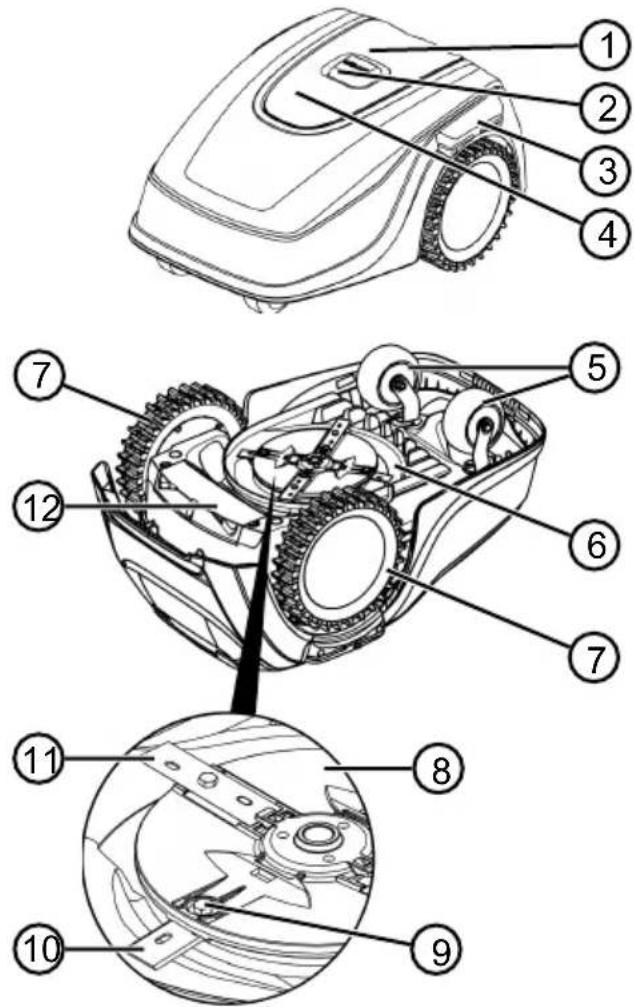

Nro Osa 1 Ohjauspaneeli ja näyttö (sisäpuolella) 2 STOP-painike (pysäyttää laitteen välittö- mästi ja leikkuuterät 2sekunnin kulues- sa) 3 Latauskoskettimet 4 Korkeussäätö (sisäpuolella) 5 Etupyörät (ohjautuvia) 6 Leikkuukoneiston kansi 7 Vetopyörä 8 Terälautanen 9 Kiinnitysruuvi 10 Poistoterä 11 Leikkuuterä442811_a 419 Tuotekuvaus Nro Osa 12 Akkukotelo

2.3 Laitteessa käytettävät merkinnät

Symboli Merkitys Muiden henkilöiden oleskelu vaara- alueella on kielletty! Käsittele erityisen varovasti! Pidä kädet ja jalat loitolla teräko- neistosta! Noudata turvaetäisyyttä! Lue käyttöohje ennen käyttöönot- toa! Laitteen käynnistämistä varten on syötettävä PIN-koodi! Laitteessa ei saa ajaa mukana!

(Home-painike): Leikkuun keskeyttä- minen, laite ajaa takaisin latausase- maan. Se käynnistyy jälleen seuraavana päivänä automaattisesti säädettynä leik- kuuaikana. 2 Sadetunnistin (Robolinho 700/1200/2000): Sateen tunnistaminen (katso Luku 7.4 "Sadetunnistimen säätö (Robolinho 700/1200/2000)", sivu432). 3 Näyttö: Laitteen vallitsevan käyttötilan sekä valitun valikon nimen, valikkokoh- dat ja valittavissa olevien toimintojen näyttö (katso Luku 2.5 "Näyttö", si- vu420).

(nuolipainikkeet): Valikkokohtien valinta, numeroarvojen suurentaminen ja pienentäminen, eri asetuksien valinta.

(Start/Pause-painike): Leikkuun ma- nuaalinen käynnistäminen ja keskeyttä- minen tai leikkuun jatkaminen heti pai- nikkeen painamisen jälkeen.

(toimintopainikkeet): Näytös- sä painikkeen yläpuolella näkyvän toi- minnon valinta.

(On/Off-painike): Laitteen kytkemi- nen päälle ja pois päältä.FI 420 Robolinho Tuotekuvaus Nro Osa

(valikkopainike): Päävalikon haku näyttöön.

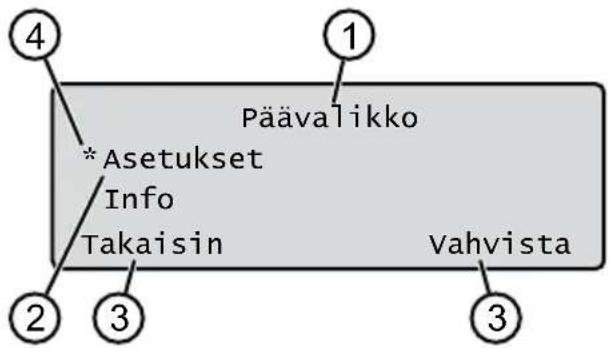

Päävalikko Asetukset Info Takaisin Vahvista

Nro Näyttö 1 Valitun valikon nimi (tässä: Päävalik- ko) 2 Valikon sisältämät valikkokohdat. Kerral- laan näytetään vain kaksi valikkokohtaa (tässä: Asetukset ja Info). Muut va- likkokohdat saadaan näkyviin painikkeil- la ja . 3 Valitun valikkokohdan toiminnot (tässä: Asetukset). Toiminnot saadaan näky- viin painikkeilla ja . 4 Näytettävää valikkokohtaa merkitsevä tähti (tässä: Asetukset)442811_a 421 Tuotekuvaus

Ohjelmat Viikko-ohjelma katso Luku 7.5 "Leikkuuohjelman asettaminen", si- vu432 Aloituskohdat katso Luku 7.5.2 "Aloituskohtien asettaminen", si- vu432 Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu434 Asetukset Kellonaika katso Luku 5.2 "Perusasetukset", sivu429 Päivämäärä katso Luku 5.2 "Perusasetukset", sivu429 Kieli katso Luku 5.2 "Perusasetukset", sivu429 PIN-koodi katso Luku 5.2 "Perusasetukset", sivu429 Painikeäänet katso Luku 7.2 "Painikeäänien aktivointi/deaktivointi", sivu431 EcoMode katso Luku 7.3 "Eco-tilan aktivointi/deaktivointi (Robolinho 700/1200/2000)", sivu431 * Sadetunnistinkatso Luku 7.4 "Sadetunnistimen säätö (Robolinho 700/1200/2000)", sivu432 * Sadetunnistimen viive" katso Luku 7.4 "Sadetunnistimen säätö (Robolinho 700/1200/2000)", sivu432* Sadeant. herkk. katso Luku 7.4 "Sadetunnistimen säätö (Robolin- ho 700/1200/2000)", sivu432* inTOUCH katso Luku 7.6 "inTOUCH", sivu433 Reunaleikkuu katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnis- tettäessä", sivu433 Sivualue aktiivinen/ei aktiivinen katso Luku 7.8 "Si- vualueleikkuun säätäminen", sivu433 Näytön kontrasti katso Luku 7.9 "Näytön kontrastin säätö", si- vu434 Asetuksien suojaus katso Luku 7.10 "Asetuksien suojaus", si- vu434 Uudelleenkalibrointi katso Luku 7.11 "Uudelleenkalibrointi", si- vu434 Tehdasasetukset katso Luku 7.12 "Tehdasasetusten palauttami- nen", sivu434 Info Terähuolto katso Luku 8 "Tietojen näyttäminen", sivu434 Laitteisto katso Luku 8 "Tietojen näyttäminen", sivu434 Ohjelmisto katso Luku 8 "Tietojen näyttäminen", sivu434 Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu434 Häiriöt katso Luku 8 "Tietojen näyttäminen", sivu434

• Robolinho 700/1200/2000FI 422 Robolinho Tuotekuvaus

Nro Osa 1 Alustalevy 2 Tilanäytön ledit 3 Latauskosketin

Home-painike( )* 5 Latauspylväs 6 Kaapelikanava 7 Pyöräsyvennys 8 Kierrekiilojen aukot(9) 9 Kierrekiilat

Käyttäjä voi vaihtaa akun. HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

Akku on toimitustilassa osittain ladattu. Nor- maalissa käytössä akku latautuu säännölli- sesti. Laite ajaa sitä varten latausasemaan.

Integroitu valvontaelektroniikka lopettaa la- tauksen automaattisesti, kun 100%:n lataus- tila on saavutettu.

Lataus onnistuu vain, kun latausaseman la- tauskoskettimilla on kunnollinen kontakti lait- teen kosketuspintoihin.

Yli 45°C:een lämpötilassa sisäänrakennettu suojakytkentä estää akun lataamisen. Näin vältetään akun rikkoutuminen.

Jos akun käyttöaika lyhenee merkittävästi täyslatauksesta huolimatta, AL-KO-jälleen- myyjän, korjaajan tai huoltoliikkeen on vaih- dettava tilalle alkuperäisen valmistajan uusi akku.

Jos akku on tyhjentynyt valmistajan määrittä- män kynnyksen alapuolelle vanhenemisen tai liian pitkän varastointiajan johdosta, akkua ei enää voi ladata. Akku ja valvontaelektroniikka on annettava AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tarkastettavaksi ja tarvit- taessa vaihdettava.

Akun tila näkyy näytössä. Tarkista akun tila n. 3 kuukauden säilytysajan jälkeen. Tätä varten käynnistä laite ja lue akun tila näytös- tä. Jos akun varaus on enää 30% tai vähem- män, laita laite latausasemaan ja kytke se päälle, jotta akku latautuu. Jos latauspylväs on irrotettu latausaseman varastointia varten (katso Luku 11.2 "Latauspylvään säilytys", si- vu436), asenna se ensin takaisin paikalleen päinvastaisessa järjestyksessä ja liitä lataus- asema verkkovirtaan.

Jos elektrolyyttiä on vuotanut laitteesta: Kor- jauta laite AL-KO-huoltoliikkeen toimesta!

Jos akku on irrotettu laitteesta: Jos vuotanut elektrolyytti on joutunut kosketuksiin silmien tai käsien kanssa, huuhtele ne heti vedellä. Hakeudu välittömästi lääkärin hoitoon!

Liikkuminen ruohikolla Laite liikkuu vapaasti rajoituskaapelin rajaamalla alueella. Laite käyttää suunnistamiseen tunnisti- mia, jotka havaitsevat rajoituskaapelin magneetti- kentän. Jos laite kohtaa esteen, se pysähtyy ja jatkaa sit- ten ajoa toiseen suuntaan. Jos laite joutuu tilan- teeseen, jossa se ei voi toimia, siitä ilmoitetaan näytössä. Robolinho 700/1200/200: Jos laite tunnistaa kosteutta sadetunnistimen ollessa päällä, se pa- laa automaattisesti latausasemaan. Leikkuu ja lataus Leikkuu- ja latausvaiheet vuorottelevat jatkuvasti. Jos akun varaustaso on ruohonleikkuun aikana vähentynyt tiettyyn arvoon (näyttö: 0%), laite pa- laa takaisin latausasemaan rajoituskaapelia pit- kin.442811_a 423 Turvallisuus Leikkuuohjelmat on asetettu tehtaalla, ja niitä voi- daan mukauttaa laitteessa tai sovelluksessa. Aina kun leikkuumoottori käynnistetään, sen pyö- rintäsuunta muuttuu, mikä kaksinkertaistaa leik- kuuterän käyttöiän.

2.10 Langaton radiomoduuli ja AL-KO

inTOUCH -sovellus Robottiruohonleikkurissa on langaton WiFi-mo- duuli. Sen avulla laitetta voidaan ohjata, säätää ja valvoa vaivattomasti mobiilisovelluksella (älypu- helimella, tabletilla). HUOMAUTUS Käytettävässä mobiililait- teessa on oltava internet-yhteys inTOUCH-sovel- luksen käyttöä varten. HUOMAUTUS Jotta robottiruohonleikkurin ohjelmisto on aina ajan tasalla, sen on oltava yh- teydessä internetiin WiFi-verkon kautta. AL-KO inTOUCH App -sovellus ilmoittaa, kun robottiruo- honleikkuriin on saatavana uusia ohjelmistopäivi- tyksiä. Ne ladataan automaattisesti. AL-KO inTOUCH -sovellus AL-KO inTOUCH -sovelluksesta on saatavissa Android-laiteversio Google Play Storessa ja iOS- laiteversio Apple App Storessa: Sovelluksen asentamisen jälkeen siihen on kir- jauduttava sisään. Sovelluksen ensimmäisen käynnistämisen yhtey- dessä näytetään automaattisesti pikaohje. Asen- na robottiruohonleikkuri puutarhaan ja yhdistä se sitten AL-KO inTOUCH -sovellukseen noudattaen annettuja ohjeita. HUOMAUTUS Robottiruohonleikkuri muo- dostaa yhteyden vain 2,4 GHz:n WiFi-verkkoon. 5 GHz:n WiFi-verkkoja ei tueta. Yhteyden muodostaminen AL-KO inTOUCH -so- vellukseen edellyttää, että robottiruohonleikkuri ja älypuhelin ovat reitittimen kantavuusalueella ja signaalin voimakuus on riittävä (suositus: väh.50

1. Käynnistä AL-KO inTOUCH -sovellus.

2. Luo käyttäjätili valitsemalla REGISTRIEREN

(rekisteröidy). Anna käyttäjänimi ja salasana.

3. Kirjaudu luomasi käyttäjätilin avulla.

4. Käynnistä yhteyden luomisen apuohjelma

kohdasta GERÄTE (laitteet) ja NEUES GE- RÄT (uusi laite).

5. Noudata näyttöön tulevia ohjeita.

HUOMAUTUS Jos robottiruohonleikkuri liikkuu puutarhassa alueella, jossa WiFi-yhteys on heikko tai puuttuu, AL-KO inTOUCH -sovelluk- sen säädöt otetaan käyttöön vasta sitten, kun ro- bottiruohonleikkuri palaa alueelle, jossa on hyvä signaali. Jos WiFi-verkko ei kata koko puutarhaa tai signaali ei ole hyvä koko puutarhassa, katta- vuutta voi laajentaa tavallisella toistimella. Toimintahäiriöiden yhteydessä jälleenmyyjä voi auttaa asennetun AL-KO inTOUCH -sovelluksen avulla. Robottiruohonleikkuri on vapautettava jäl- leenmyyjän käyttöön AL-KO inTOUCH -sovelluk- sessa. Liitettyjen robottiruohonleikkurien kauko-ohjauk- sen lisäksi AL-KO inTOUCH -sovellus tuo käytet- täväksi sellaisia toimintoja kuin tuoterekisteröinti, puutarhanhoitovinkit, kasviopas ja vikatilanteiden ilmoitukset. 3 TURVALLISUUS

3.1 Käyttötarkoituksen

mukainen käyttö Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtä- vät muutokset ja lisäykset katso- taan käyttötarkoituksesta poik- keavaksi käytöksi, jonka seu- rauksena on takuun raukeami- nen, vaatimustenmukaisuuden menettäminen (CE-merkintä) se- kä valmistajan kaikenlaisen vas- tuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahin- goista.FI 424 Robolinho Turvallisuus Laitteen käyttörajoitukset:

Enimmäiskaltevuus: 45% (24°)

Enimmäiskaltevuus sivusuun- nassa: 45% (24°)

3.2 Mahdollinen vääränlainen

käyttö Tämä laite ei sovellu käytettä- väksi julkisilla paikoilla, puistois- sa, urheilukentillä tai maa- ja metsätaloudessa.

3.3 Turvalaitteet ja suojukset

VAROITUS! Loukkaantu- misvaara. Vialliset turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytös- tä voivat aiheuttaa vakavia vam- moja.

Korjauta vialliset turvalaitteet ja suojukset.

Älä koskaan poista turvalait- teita tai suojuksia toiminnasta.

3.3.1 PIN- ja PUK-koodien

syöttö Laite voidaan käynnistää vain, kun syötetään oikea PIN-koodi (Personal Identification Number). Näin estetään laitteen käynnistä- minen luvattomasti. PIN-koodin tehdasasetus on 0000. PIN- koodi voidaan muuttaa, katso katso Luku 5.2 "Perusasetuk- set", sivu429. Jos PIN-koodi annetaan 3 kertaa väärin, on syötettävä PUK-koodi (Personal Unlocking Key). Jos sekin annetaan väärin, on ennen seuraavaa yritystä odotettava 24 tuntia.

Säilytä PIN ja PUK sellaises- sa paikassa, joihin ulkopuoli- silla ei ole pääsyä.

Laitteessa on useita turvatunnis- timia. Se ei käynnisty automaat- tisesti uudelleen, jos turvatunnis- tin on kytkenyt sen pois päältä. Näytössä näkyy virheilmoitus, jo- ka on kuitattava. Tunnistimen laukeamisen syy on korjattava. Nostotunnistin Jos laitteen runkoa nostetaan käytön aikana, sen liike ja terät pysähtyvät.442811_a 425 Turvallisuus Törmäystunnistimet esteiden tunnistamista varten Laite on varustettu tunnistimilla, jotka esteisiin koskettaessa saa- vat aikaan ajosuunnan muutok- sen. Esteeseen törmäyksen vai- kutuksesta kotelon yläosa siirtyy hieman paikoiltaan ja törmäys- tunnistin laukeaa. Kallistustunnistin ajosuunnassa/sivusuunnassa Jos maanpinnan kaltevuus ajosuunnassa ylös- tai alaspäin tai sivusuunnassa saavuttaa 24astetta (45%), laite kääntyy tai vaihtaa ajosuuntaa. Sadetunnistin (Robolinho 700/1200/2000) Laitteessa on sadetunnistin, joka aktivoituna ollessaan keskeyttää ruohonleikkuun sateella ja pa- lauttaa laitteen latausasemaan. HUOMAUTUS Laitetta voi- daan käyttää luotettavasti mui- den robottiruohonleikkurien lä- heisyydessä. Rajoituskaapelin lähettämä signaali vastaa EGMF:n (eurooppalaisten puu- tarhatuotteiden valmistajien jär- jestön) määrittelemää sähkö- magneettisten päästöjen stan- dardia.

3.4 Turvallisuusohjeet

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai sellaiset henkilöt, joiden fyysiset, sen- soriset tai henkiset kyvyt tai kokemuksen tai tiedon puute estävät heitä käyttämästä lai- tetta turvallisesti tai henkilöt, jotka eivät ole lukeneet käyttö- ohjetta. Noudata mahdollisia käyttäjän vähimmäisikää kos- kevia kansallisia turvallisuus- määräyksiä.

Laitetta ei saa käyttää alkoho- lin, huumeiden tai lääkkeiden vaikutuksen alaisena.

3.4.2 Henkilönsuojaimet

Vammojen välttämiseksi on käytettävä määräysten mu- kaista vaatetusta ja suojava- rustusta.

Käytettäviä henkilönsuojaimia ovat:

pitkät housut ja tukevat kengät.

huolto- ja hoitotöissä: suo- jakäsineet.

3.4.3 Ihmisten ja eläinten

Alueilla, joihin on yleinen pää- sy, on leikkuualueelle kiinni-FI 426 Robolinho Asennus tettävä seuraavan sisältöinen varoitus: HUOMAUTUS! Automaatti- nen ruohonleikkuri käytössä! Älä mene laitteen lähelle! Valvo lapsia!

Varmista laitteen toiminnan ai- kana, etteivät lapset tai muut henkilöt oleskele laitteen lä- hellä tai vieressä eivätkä leiki laitteella.

Laitteen päällä ei saa istua ei- kä teriin saa koskea!

Älä tuo leikkuria lähelle varta- loa tai vaatteita.

3.4.4 Laiteturvallisuus

Ennen kuin aloitat työskente- lyn, varmista, ettei laitteen työskentelyalueella ole esinei- tä (esim. oksia, lasin- tai me- tallinkappaleita, vaatteita, ki- viä, puutarhakalusteita, puu- tarhatyökaluja tai leluja). Ne voivat vahingoittaa laitteen te- riä tai laite voi vahingoittaa nii- tä.

Käytä laitetta vain seuraavin edellytyksin:

Laite ei ole likainen.

Laitteessa ei ole vaurioita tai kulumia.

Kaikki hallintalaitteet toimi- vat.

Latausasema ja verkkolaite sekä niiden sähköjohdot ovat vahingoittumattomia ja toimivat.

Vaihda vioittuneiden osien ti- lalle aina valmistajan alkupe- räiset varaosat.

Jos laite on vaurioitunut, kor- jauta se.

Laitteen käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheutuvista vahingoista.

3.4.5 Sähköturvallisuus

Älä koskaan käytä laitetta, jos leikattavalla alueella on sa- manaikaisesti käytössä kaste- lulaite.

Älä puhdista laitetta vesisuih- kulla.

Älä avaa laitetta. 4 ASENNUS

4.1 Laitteen purkaminen pakkauksesta

1. Avaa pakkaus varovasti.

2. Ota kaikki osat varovasti pakkauksesta ja tar-

kista, ettei niissä ole kuljetusvaurioita. Huomautus:Ilmoita kuljetusvaurioista heti AL-KO-jälleenmyyjälle tai huoltoliikkeelle.

3. Tarkista toimitussisältö, katso Luku 2.1 "Toi-

mitussisältö", sivu418. Säilytä alkuperäinen pakkaus ja oheisasiakirjat sitä tapausta varten, että laite täytyy lähettää edelleen. Ne vaaditaan myös laitteen takaisin lä- hettämistä varten.

4.2 Leikkuualueiden suunnittelu (01)

Mahdollisimman lyhyt etäisyys suurimpaan leikkuualueeseen442811_a 427 Asennus

Suojassa suoralta auringonvalolta ja voimak- kaalta sateelta

Liitäntämahdollisuus sähköverkkoon

Robottiruohonleikkurin esteetön pääsy Rajoituskaapelin asennus (01) Rajoituskaapeli asennetaan myötäpäivään yhte- näisenä silmukkana. Leikkuualueiden väliset käytävät (01/h) Käytävällä tarkoitetaan kapeaa ruohikkokaistalet- ta, joka voi yhdistää kaksi leikkuualuetta. Pääalue ja sivualue(et) (01)

Pääalue (01/HF): Ruohikkoalue, jolla lataus- asema sijaitsee ja jonka laite voi leikata koko- naisuudessaan automaattisesti.

Sivualue (01/NF): Ruohikkoalue, jolle laite ei voi siirtyä pääalueelta, vaan se on siirrettävä sille käsin. Sivualueet voidaan leikata ma- nuaalisesti. Pää- ja sivualueita ympäröi kuitenkin sama, kat- keamaton rajoituskaapeli. Aloituskohtien sijainti (01/X0–01/X3) Laite ajaa valittuun aloituskohtaan asetettuna leikkuuaikana rajoituskaapelia pitkin ja aloittaa ruohon leikkaamisen siitä. Aloituskohtien valinnalla voidaan vaikuttaa siihen, mitä kohtia leikkuualueella leikataan muita enem- män.

4.3 Leikkuualueen valmistelu

1. Tarkista, ettei ruohikon pinta-ala ole suurem-

pi kuin laitteen mahdollinen toiminta-alue. Jos ruohikon pinta-ala on liian suuri, seurauksena on epätasaisesti leikattu ruoho. Tarvittaessa pienennä leikattavaa pinta-alaa.

2. Ennen latausaseman ja rajoituskaapelin

asennusta sekä laitteen käyttöönottoa: Leik- kaa ruohikko matalaksi ruohonleikkurilla.

3. Poista ruohikolta esteet tai rajaa ne ulos lei-

kattavalta alueelta rajoituskaapelilla (katso Luku 4.5.3 "Esteiden rajaaminen alueen ulko- puolelle", sivu428):

Matalat esteet, joiden yli laite voi ajaa ja jotka voivat vahingoittaa teriä (esim. lit- teät kivet, ruohikon ja terassin tai teiden, laattojen, reunakivien tms. rajakohdat)

Ruohikon kolot ja kohoamat (esim. myy- ränkolot ja -käytävät, kävyt, pudonneet hedelmät jne.)

Jyrkät ylämäet tai kohdat, joiden kalte- vuus on yli 45% (24°)

Vesistöt ja altaat (esim. purot, lammet, ui- ma-altaat jne) ja niiden ja ruohikon raja- kohdat

Pensaat ja pensasaidat, jotka voivat le- ventyä

4.4 Latausaseman kokoaminen(03/a)

1. Sijoita latausasema (01/1) suorassa kulmas-

sa rajoituskaapelin suunniteltuun sijaintiin nähden seuraavasti:

maanpinnan suuntainen (tarkista vesi- vaa’alla)

suora ja tasainen sisään- ja ulosasjo

suora ja vääntymätön (kierrekiilojen pai- kalleen kiertämisen yhteydessä lataus- pylväs ei saa vääntyä tai kallistus).

2. Kiinnitä latausasema (03/2) maahan neljällä

kierrekiilalla (03/1).

4.5 Rajoituskaapelin kytkeminen

HUOMAUTUS Robolinho 500/1150: Jos laitteen toimitukseen sisältyvä rajoituskaapeli on liian lyhyt, voit tilata jatkojohdon AL-KO-jälleen- myyjältä tai huoltoliikkeeltä.

4.5.1 Rajoituskaapelin kytkeminen

latausasemaan (03/b)

1. Vedä rajoituskaapeli(03/4) ulos pakkaukses-

2. Poista liitännän(03/A) kaapelikanavan(03/3)

3. Poista rajoituskaapelin(03/6) pään eriste ja

pistä pää liittimeen(03/7).

5. Vedä rajoituskaapeli vedonpoistimen(03/5)

kautta kaapelikanavasta. Älä vedä kaapelia tiukalle, vaan jätä siihen löysää. HUOMAUTUS Ylimääräisen avulla kaape- livetoa voi vielä myöhemin korjata.

6. Laita kaapelikanavan suojus paikalleen.

4.5.2 Rajoituskaapelin asennus (01)

Rajoituskaapeli voidaan asentaa joko ruohikon pinnalle tai enintään 10 cm pinnan alle. Ruohikon pinnan alle asennuksesta voi huolehtia jälleen- myyjä. Molempia vaihtoehtoja voidaan yhdistellä.FI 428 Robolinho Asennus HUOMAUTUS! Rajoituskaapelin vaurioitu- misvaara. Jos rajoituskaapeli vahingoittuu tai katkeaa, ohjaussignaalien siirto laitteelle ei enää onnistu. Tällöin rajoituskaapeli on korjattava tai vaihdettava. Rajoituskaapeleita voidaan tilata AL- KO-yhtiöltä.

Asenna rajoituskaapeli aina suoraan maa- han. Tarvittaessa kiinnitä se lisäksi maakiiloil- la.

Suojaa rajoituskaapeli vaurioilta asennuksen ja käytön yhteydessä.

Älä kaiva maata tai ilmaa nurmikkoa rajoitus- kaapelin lähellä.

1. Kiinnitä rajoituskaapeli säännöllisin välein

maakiiloilla tai vedä se maan alle (enint. 10cm:n syvyyteen).

2. Rajoituskaapelin asennus esteiden ympärille:

katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu428.

3. Läpikulkuväylien tekeminen leikkuualueiden

välille: katso Luku 4.5.4 "Käytävien rajaami- nen (01/i)", sivu428.

4. Liian suurien ylä- tai alamäkien rajoittaminen

alueen ulkopuolelle: katso Luku 4.5.5 "Kalte- vien pintojen rajaaminen alueen ulkopuolelle (11)", sivu428.

5. Kaapelivaran asettaminen: katso Luku 4.5.6

"Varakaapelin varaaminen (07)", sivu428.

6. Kun rajoituskaapeli on asennettu kokonaan,

kytke se latausasemassa olevaan liitäntään (03/B): katso Luku 4.5.1 "Rajoituskaapelin kytkeminen latausasemaan (03/b)", sivu427.

4.5.3 Esteiden rajaaminen alueen

ulkopuolelle Rajoituskaapeli on asennettava eri etäisyyksille esteistä sen mukaan, millainen työskentelyalueen ympäristö on. Käytä oikean etäisyyden määrittä- miseen pakkauksesta irrotettavaa viivainta. HUOMAUTUS Rajaukset ovat tarpeen vain, jos laitteen törmäystunnistimet eivät pysty tunnistamaan niitä. Vältä käyttämästä liikaa tai tarpeettomia rajauksia. Kohoamat, jotka ovat pie- nempiä kuin 6cm, on rajattava pois, koska muu- ten laite voi aiheuttaa vahinkoja. Etäisyys aitoihin, muureihin, kukkapenkkeihin: väh.20cm(01) Laite kulkee noin 20cm rajoituskaapelin ulkopuo- lella. Tämän vuoksi se on asennettava vähintään 20cm:n päähän aidoista, muureista, kukkapen- keistä jne. Etäisyys terassien reunakiviin ja laatoitettuihin teihin (05) Jos terassin tai tien reuna on nurmikon pintaa korkeammalla, on jätettävä vähintään 20cm:n väli. Jos terassin tai tien reuna on nurmikon pin- nan korkeudella, kaapeli voidaan asentaa aivan reunaa pitkin. Rajoituskaapelin ja esteiden välinen etäisyys (01) Jos esteen luo tai siltä pois johtavat rajoituskaa- pelit vedetään aivan vierekkäin (etäisyys 0cm), laite ajaa niiden yli. Rajoituskaapeleita ei saa ve- tää ristiin (02/c), vaan ne on vedettävä rinnakkain (01/e). Rajoituskaapelin vetäminen kulmiin (06)

Sisäkulma (06/a): Vedä rajoituskaapeli vinot- tain, jotta laite ei jää jumiin kulmaan.

Ulkokulmat, joissa on esteitä (06/b): Vedä ra- joituskaapeli terävässä kulmassa, jotta laite ei törmää kulmaan.

Ulkokulmat, joissa ei ole esteitä: Vedä rajoi- tuskaapeli 90°:n kulmaan.

4.5.4 Käytävien rajaaminen (01/i)

Käytävissä on noudatettava seuraavia etäisyyk- siä:

Kokonaisleveys väh. 60 cm

Rajoituskaapelin etäisyys reunasta: 20cm

Rajoituskaapelien etäisyys toisistaan väh. 20cm

4.5.5 Kaltevien pintojen rajaaminen alueen

ulkopuolelle (11) Pinnat, joiden kaltevuus ylittää 45%, on rajattava leikattavan alueen ulkopuolelle rajoituskaapelilla (45% = 45cm pudotusta 1metrin matkalla). Rajoituskaapelia ei saa vetää rinteen yli, jonka kaltevuus on yli 20%. Jotta kääntymisen yhtey- dessä ei tule ongelmia, täytyy kaltevuudeltaan 20%:n pintoihin olla vähintään 50 cm:n etäisyys. Jos kaltevuus on yli 20% työskentelyalueen ulko- reunan jossakin kohdassa, rajoituskaapeli on ve- dettävä tasaisen maan yli 20 cm:n etäisyydeltä ennen kaltevan pinnan alkua.

4.5.6 Varakaapelin varaaminen (07)

Jotta latausasemaa voi siirtää tai leikattavaa aluettaa laajentaa leikattavan alueen määrittämi- sen jälkeen, jätä rajoituskaapeliin säännöllisin vä- lein varalle ylimääräistä kaapelia. Varakaapelin määrän voi arvioida oman harkin- nan mukaan.442811_a 429 Käyttöönotto HUOMAUTUS Älä toteuta tätä tekemällä varakaapelista erillisiä lenkkejä, vaan

1. Vedä rajoituskaapeli maakiilan (07/1) ympäri

ja sitten takaisin edelliseen maakiilaan (07/3).

2. Vedä kaapeli sitten taas takaisin viimeiseen

maakiilaan. Näin kaapeliin syntyy silmukka. Kaapelien on oltava aivan vierekkäin.

3. Tarvittaessa voit kiinnittää silmukan keskeltä

ylimääräisellä maakiilalla (07/2).

4.5.7 Tyypillisiä virheitä kaapelin

Rajoituskaapelin varakaapelia ei toteuteta ta- saisina pitkinä silmukoina (02/a).

Rajoituskaapelia ei vedetä oikein kulmissa (02/b).

Rajoituskaapeli vedetään ristiin tai sitä ei ve- detä myötäpäiväisesti (02/c).

Rajoituskaapeli vedetään liian epätarkasti, jotta nurmikon reunat voisi leikata (02/d).

Kun rajoituskaapeli on vedetty ruohikon kes- kellä olevan esteen ympäri, sen osuuksia lei- kattavalla alueella ei vedetä aivan vierekkäin (02/e).

Aloituskohdat asetetaan liian kauas lataus- asemasta (02/f).

Rajoituskaapeli vedetään ruohikon ulkopuo- lelle (02/g).

Rajoituskaapelia vedettäessä ei noudateta käytävien 20cm:n vähimmäisetäisyyttä (02/ h).

Rajoituskaapeli vedetään liian lähelle esteitä (alle 20cm:n päähän), joiden yli ei voi ajaa (02/i).

4.6 Latausaseman liittäminen

1. Sijoita verkkolaite (04/4) kuivaan, suoralta

auringonvalolta suojattuun paikkaan riittävän lähelle latausasemaa (04/1).

2. Yhdistä verkkolaitteen (04/5) pienjännitejohto

ja latausaseman kaapeli (04/6).

3. Pistä verkkolaitteen pistotulppa (04/2) pisto-

rasiaan (04/3). HUOMAUTUS Suosittelemme verkkolait- teen liittämistä sähköverkkoon vikavirtasuojan kautta, jonka nimellisvikavirta on <30mA.

4.7 Latausaseman yhteyksien tarkistaminen

vään (09/1) etupuolella. Jos ei:

Vedä pistoke pistorasiasta.

Tarkista kaikkien sähköverkon ja rajoitus- kaapelin pistoliitäntöjen kiinnitys ja mah- dolliset vauriot. Led-merkkivalojen tilat Ledit Käyttötilat Vihreä

Palaa, kun rajoituskaapeli on vedetty oikein ja silmukka on kunnossa. Keltainen

Palaa, kun virransyöttö on kun- nossa.

Tässä kappaleessa kuvataan toimenpiteet ja ase- tukset, jotka on tehtävä ennen laitteen käytön aloittamista. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu431.

5.1 Akun lataaminen (08)

Normaalissa käytössä laitteen akku latautuu säännöllisesti. HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

1. Aseta laite (08/1) latausasemaan (08/3) niin,

että laitteen kosketuspinnat koskevat lataus- aseman latauskoskettimiin.

2. Kytke laite päälle painamalla .

3. Laitteen näytössä näkyy Akkua ladataan.

Jos näin ei ole: katso Luku 13 "Ohjeet häiriö- tilanteissa", sivu437.

2. Kytke laite päälle painamalla . Näkyviin tu-

lee laitteen ohjelmistoversio, koodi ja tyyppi.

3. Valitse kielen valintavalikosta painikkeella

tai haluamasi kieli ja hyväksy valinta pai- namalla .

4. Syötä valikkoon Sisäänkirjautuminen >

Syötä PIN tehtaalla asetettu PIN 0000.FI 430 Robolinho Käyttöönotto Valitse painikkeilla tai yksi 0 kerral- laan ja vahvista aina painamalla . Kun PIN-koodi on syötetty, laitetta voidaan käyt- tää.

5. Valikossa Muuta PIN:

Syötä kohtaan Syötä uusi PIN halua- masi uusi nelinumeroinen PIN-koodi. Va- litse painikkeilla tai yksi numero kerrallaan ja vahvista aina painamalla

Syötä uusi PIN uudelleen kohtaan Toista uusi PIN. Jos syötetyt nume- rot ovat samat, näkyviin tulee PIN-koo- di muutettu.

6. Aseta päivämäärä valikossa Päivämäärän

asetus (muoto:PP.KK.20VV). Valitse pai- nikkeilla tai yksi numero kerrallaan ja vahvista aina painamalla .

7. Aseta kellonaika valikossa Kellonajan

asetus > 24h näyttö (muoto:HH:MM). Valitse painikkeilla tai yksi numero kerrallaan ja vahvista aina painamalla . Perusasetukset on tehty. Näkyviin tulee tila Ei kalibroitu Paina Start-painiketta.

5.3 Leikkuukorkeuden säätäminen

Leikkuukorkeutta voi säätää käsin portaattomasti 25–55mm:n alueella. HUOMAUTUS Suositeltava leikkuukorkeus kalibrointiajoa (katso Luku 5.4 "Automaattinen kalibrointi", sivu430) ja aloituskohtien ohjelmoin- tia (katso Luku 7.5.2 "Aloituskohtien asettami- nen", sivu432) varten on 55mm.

1. Avaa suojus(10/1).

2. Säädä leikkuukorkeus (valittuna oleva leik-

kuukorkeus näytetään ikkunassa[10/3] milli- metreinä):

Leikkuukorkeuden (= nurmikon pituuden) kasvattaminen: Kierrä kääntönup- pia(10/2) myötäpäivään(10/+).

Leikkuukorkeuden (= nurmikon pituuden) pienentäminen: Kierrä kääntönup- pia(10/2) vastapäivään(10/–).

5.4 Automaattinen kalibrointi

HUOMAUTUS Tee ennen käyttöönottoa kalibrointiajo (katsokatso Luku 5.4 "Automaatti- nen kalibrointi", sivu430) tai aloituskohtien ohjel- mointi (katso Luku 7.5.2 "Aloituskohtien asettami- nen", sivu432). Laitteen vieminen aloitusasentoon (09)

1. Aseta laite aloitusasentoon leikattavalla

väh. 1m latausasemasta vasemmalle ja 1m eteenpäin

etupuoli rajoituskaapelin suuntaan Kalibroinnin käynnistäminen

1. Tarkista, ettei laitteen odotettavissa olevalla

liikealueella ole esteitä. Laitteen on pystyttä- vä ajamaan molemmat etupyörät rajoituskaa- pelin yli. Poista mahdolliset esteet tai asenna kaapeli väliaikaisesti sisäänpäin (väh.35cm).

2. Käynnistä laite painamalla . Näytössä nä-

! Varoitus ! Moottori käynnis- tyy

Kalibrointi , Vaihe [1] Kalibroinnin aikana Laite määrittää rajoituskaapelin signaalin vahvuu- den ajamalla ensin kaksi kertaa suoraan rajoitus- kaapelin yli. Tämän jälkeen se palaa latausase- maan ja pysähtyy siihen.

Näytössä näytetään ilmoitus Kalibroitu päättynyt.

Akkua ladataan. HUOMAUTUS Laitteen täytyy pysähtyä ajettaessa latausasemaan. Jos laite ei latausase- maan ajaessaan koske latauskoskettimiin, se ajaa eteenpäin rajoituskaapelia pitkin. Jos laite ajaa latausaseman läpi, kalibrointi epäonnistuu. Tällöin latausasema on kohdistettava paremmin, minkä jälkeen kalibrointi toistetaan. Kalibroinnin jälkeen Asetettu leikkuun kestoaika tulee näkyviin. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu431. Robolinho 700/1200/2000 HUOMAUTUS Silmukan pituus on mitatta- va moitteettoman toiminnan takaamiseksi ja vir- heilmoitusten vähentämiseksi.442811_a 431 Käyttö Katso myös 2 Aloituskohtien asettaminen [}432] 6 KÄYTTÖ

6.1 Laitteen manuaalinen käynnistäminen

1. Kytke laite päälle painamalla .

Reunojen ylimääräinen leikkuu: katso Luku

7.7 "Reunaleikkuu manuaalisesti käynnistet-

2. Käynnistä laite manuaalisesti painamalla .

6.2 Leikkaamisen keskeyttäminen

Robolinho 700/1200/2000: Paina latausase- massa (08/4) tai laitteessa olevaa painiket- ta . Laite ajaa automaattisesti latausasemaan. Se poistaa kyseisen päivän leikkuusuunnitelman ja käynnistyy jälleen seuraavana päivänä asetet- tuun aikaan.

Paina laitteen painiketta . Ruohonleikkuu keskeytyy puolen tunnin ajak- si.

Paina laitteen painiketta . Laite kytkeytyy pois päältä. HUOMAUTUS Vaaratilanteissa laite voi- daan pysäyttää STOP-painikkeella (08/2).

6.3 Sivualueen leikkaaminen (01/NF)

1. Nosta laite ylös ja kanna se sivualueelle.

2. Kytke laite päälle painamalla .

3. Avaa päävalikko painikkeella .

5. tai * Sivualueen leikkuu

6. Valitse leikkuuaika painikkeella tai .

7. Käynnistä laite manuaalisesti painamalla .

Asetuksen mukaan: Laite leikkaa ruohoa asete- tun ajan verran ja kytkeytyy sitten pois päältä tai jatkaa leikkaamista, kunnes akku on tyhjä. Sivualueen leikkuun jälkeen laite viedään jälleen käsin latausasemaan. 7 ASETUKSET

7.1 Asetuksien hakeminen näyttöön –

1. Avaa päävalikko painikkeella .

Huomautus:Valikkokohdan edessä oleva tähtimerkki * tarkoittaa, että kyseinen valikko- kohta on juuri valittuna.

3. Valitse haluamasi valikkokohta painamalla

tai ja vahvista valinta painamalla

Huomautus:Valikkokohdat kuvataan seu- raavissa kappaleissa.

5. Palaa päävalikkoon painamalla .

HUOMAUTUS Muut valikkokohdat: katso Luku 5.2 "Perusasetukset", sivu429.

7.2 Painikeäänien aktivointi/deaktivointi

1. tai * Painikeäänet

2. Painikeäänien aktivointi/deaktivointi:

tai Aktivoi : painikeäänet otetaan käyttöön.

tai Deakt. : painikeäänet poistetaan käytöstä.

7.3 Eco-tilan aktivointi/deaktivointi

(Robolinho 700/1200/2000) Eco-tilassa laite säästää energiaa. Tämä alentaa energian kulutusta ja melupäästöjä. HUOMAUTUS Tilaa ei suositella tai se ei ehkä ole mahdollinen, jos ruoho on hyvin tiheää tai korkeaa.

Aktivoi : Eco-tila otetaan käyttöön.

Deakt. : Eco-tila poistetaan käytöstä.FI 432 Robolinho Asetukset

7.4 Sadetunnistimen säätö (Robolinho

700/1200/2000) HUOMAUTUS Kuivan ruohon leikkaami- nen vähentää leikkurin likaantumista. Aktivoimal- la sadetunnistin ja asettamalla viiveaika voidaan estää märän ruohon leikkaaminen. Kun sadeanturi on aktivoitu, laite ajaa sateen al- kaessa takaisin latausasemaan. Siellä se pysyy, kunnes sadetunnistin on kuivunut. Tämän jälkeen se odottaa vielä asetetun viiveajan verran ennen kuin se jatkaa ruohonleikkuuta. Sadeanturien herkkyyttä voidaan säätää.

tai Aktivoi : sadetunnistin otetaan käyttöön.

tai Deakt. : sadetunnistin poistetaan käytöstä.

3. Sadetunnistimen viiveen säätö:

xx tuntia xx minuuttia Valitse haluamasi viivearvo painikkeella tai ja vahvista valinta painamalla

4. Sadetunnistimen herkkyyden säätö:

Valitse haluamasi herkkyysarvo painik- keella tai ja vahvista valinta pai- namalla .

7.5 Leikkuuohjelman asettaminen

7.5.1 Leikkuuohjelman asettaminen –

1. Avaa päävalikko painikkeella .

3. Valitse valikkokohta painamalla tai ja

vahvista valinta painamalla .

Huomautus:Valikkokohdat kuvataan seu- raavissa kappaleissa.

7.5.2 Aloituskohtien asettaminen

Aloituskohtien ohjelmointi

1. Aseta laite latausasemaan.

2. Kytke laite päälle painamalla .

3. Avaa päävalikko painikkeella .

5. tai * Aloituskohdat

6. tai * Aloituskohtien ohjel-

7. tai * Käynnistä aloituskohtien

tai Start . Laite ajaa rajoi- tuskaapelia seuraten.

tai Tässä , kun laite on saa- vuttanut haluamasi aloituskohdan. Aloi- tuskohta tallennetaan.

8. tai Aseta aloituskohta 1 ,

jos aloituskohtaa ei ole valittu ohjelmointiajon aikana. Jos tässä ei määritetä aloituskohtia, ne valitaan automaattisesti.

9. tai Aloituskohta x: XXm ,

kun viimeinen aloituskohta on saavutettu. Aloituskohtien manuaalinen asettaminen (01) Ensimmäinen aloituskohta (01/X0) on asetettu valmiiksi; se sijaitsee 1m latausaseman oikealla puolella. Tämän kohdan taakse voidaan määrit- tää muita aloituskohtia:

Robolinho500/700/1150: enintään kolme aloituskohtaa (X1–X3)

Robolinho1200: enintään kuusi aloituskohtaa (X1–X6)

Robolinho2000: enintään yhdeksän aloitus- kohtaa (X1–X9) Huomioitavaa aloituskohtien valinnassa:

Älä aseta aloituskohtia liian kauas latausase- masta tai liian lähelle toisiaan(02/f).

Käytä vain niin monta aloituskohtaa kuin on tarpeen.

1. tai * Aloituskohdat442811_a 433

tai * Kohta X1 [020m] Valitse yksi numero kerrallaan painamalla tai ja vahvista kukin valinta painamalla .

tai * Kohta X2 [075m] Valitse yksi numero kerrallaan painamalla tai ja vahvista kukin valinta painamalla .

4. Tarvittaessa voit asettaa muita aloituskohtia.

5. Palaa päävalikkoon painamalla .

7.5.3 Leikkuuaikojen asettaminen

HUOMAUTUS Leikkuuaikojen ohjelmoin- nin ja leikkuun aloittamisen väliin on jäätävä väh. 30 minuuttia. Jos näin ei ole, laite käynnistyy ai- kaisintaan 30minuutin kuluttua painikkeen viimei- sen painalluksen jälkeen. Valikkokohdassa Viikko-ohjelma valitaan laitteelle leikkuupäivät ja -ajat. Muuta asetuksia tarvittaessa nurmikon koon mukaan. Jos noin vii- kon kuluttua on vielä jäljellä leikkaamattomia alueita, pidennä leikkuuaikaa.

1. tai * Viikko-ohjelma

tai * Joka päivä [X]: Laite leikkaa ruohon joka päivä asetettuina ai- koina. Jos näytössä näkyy Joka päivä [], laite leikkaa ruohoa vain valittuina viikonpäivinä.

tai * Maanantai [X]...* Sun- nuntai [X]: Laite leikkaa ruohon valittu- na viikonpäivänä asetettuina aikoina. Jos näytössä näkyy esim. Maanantai [], laite ei leikkaa ruohoa kyseisenä päivänä.

tai Muuta : Lisää [X] tai poista käytöstä [] päiviä ja aseta aiko- ja, leikkuutapoja ja aloituskohtia.

2. Tee asetukset koskemaan kaikkia päiviä tai

Esim. *[M] 07:00-10:00 [?]: Nor- maali ruohonleikkuu [M] kello 7.00– 10.00, automaattisesti vaihtuva aloitus- kohta 0– 9[?].

Esim. *[R] 16:00-18:00 [1]: Laite aloittaa kello 16.00reunaleikkuun [R] ja leikkaa koko rajoituskaapelin pituudelta. Tämän jälkeen se aloittaa alueen leik- kuun aloituspisteestä 1 [1]. Kello 18.00tai akun tyhjentyessä laite palaa la- tausasemaan.

tai Muuta : Valittu asetus muutetaan.

tai Jatka : Muutettu asetus vahvistetaan ja siirrytään seuraavaan asetukseen.

3. tai Tallenna : Valikkokohdan

kaikki muutetut asetukset tallennetaan.

Olemassa olevan yhdyskäytäväyhteyden voi kat- kaista. Sen jälkeen laite on 30 minuutin ajan val- mis uuden yhteyden luomiseen. HUOMAUTUS Jos yhteys luodaan myö- hemmin, vanha yhteys on katkaistava uudelleen, vaikka laite ei olisikaan ollut yhteydessä yhdys- käytävään.

2. Yhteyden katkaiseminen

Laitteen ilmoitus: Valmis.

3. Vahvista painamalla ja palaa valikkoon.

7.7 Reunaleikkuu manuaalisesti

käynnistettäessä Kun laite käynnistetään manuaalisesti, se voi- daan asettaa aloittamaan leikkaaminen reunois- ta. Reunojen leikkaaminen ohjelmoituina aikoina: katso Luku 7.5.3 "Leikkuuaikojen asettaminen", sivu433.

1. tai * Reunaleikkuu

2. tai * manuaalisesti käynnis-

7.8 Sivualueleikkuun säätäminen

1. tai * Sivualueen leikkuu

2. Leikkuuaikojen asettaminen:

tai ei aktiivinen : sivualueleikkuu on kytketty pois päältä.

tai aktiivinen : laite jatkaa leikkaamista, kunnes akku on tyhjä.

tai Mähzeit in min : laite leikkaa sivualuetta asetetun ajan verran. Seuraavat leikkuuajat voidaan asettaa: 30/60/90/120 tai kunnes akku on tyhjä.FI 434 Robolinho Tietojen näyttäminen

7.9 Näytön kontrastin säätö

Jos näyttöä on vaikea lukea esim. auringonpais- teessa, sitä voidaan parantaa säätämällä näytön kontrastia.

1. tai * Näytön kontrasti

2. Suurenna/vähennä näytön kontrastia paina-

malla tai ja vahvista valinta painamal- la .

7.10 Asetuksien suojaus

Jos asetuksien suojaus on poissa käytöstä, PIN- koodi on syötettävä vain, kun kuitataan turvalli- suuden kannalta tärkeitä virheitä.

1. tai * Asetuksien suojaus

2. Asetuksien suojauksen aktivointi/deaktivointi:

tai Aktivoi : asetuksien suojaus otetaan käyttöön.

tai Deakt. : asetuksien suojaus poistetaan käytöstä.

7.11 Uudelleenkalibrointi

Jos rajoituskaapelin sijaintia tai pituutta on muu- tettu tai laite ei enää löydä rajoituskaapelia, on suoritettava uudelleenkalibrointi.

1. tai Uudelleenkalibrointi

2. Nollataanko kalibrointi

3. Kalibroinnin suorittaminen: katso Luku 5.4

"Automaattinen kalibrointi", sivu430.

7.12 Tehdasasetusten palauttaminen

Laitteen tehdasasetukset voi palauttaa esimerkik- si ennen sen myymistä.

1. tai * Tehdasasetukset

Laitteen ilmoitus: Tehdasasetukset pa- lautettu

8 TIETOJEN NÄYTTÄMINEN

Valikossa Info näytetään laitteen tietoja. Tässä valikossa ei voida tehdä asetuksia.

1. Avaa päävalikko painikkeella .

3. Valitse valikkokohta painamalla tai ja

hyväksy valinta painamalla . Huomautus:Valikkokohdat kuvataan seu- raavissa kappaleissa.

4. Palaa päävalikkoon painamalla .

Terähuolto Näyttää, kuinka monen tunnin kuluttua terä on huollettava. Laskuri voidaan nollata manuaalises- ti. Jätä terähuolto AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tehtäväksi. Terähuollon laskurin nollaaminen:

Laitteisto Näyttää laitetta koskevia tietoja, esim. tyyppi, valmis- tusvuosi, käyttötunnit, sarjanumero, leikkuukertojen määrä, leikkuuaika yhteensä, latausjaksojen määrä, la- tausaika yhteensä, rajoituskaapelin silmukan pituus. Ohjelmisto Näyttää ohjelmistoversion. HUOMAUTUS Pidä Robolinho-robottileik- kurin ohjelmisto aina ajan tasalla. Tarkasta laite- ohjelmiston versio säännöllisesti ja päivitä se tar- vittaessa. Robolinho Updater -ohjelmisto löytyy internetistä osoitteesta: www.al-ko.com/shop/de/robolinho-autoupdater Ohjelmatiedot Näyttää voimassa olevat asetukset, esim. viikoit- taisen leikkuuajan. Häiriöt Näyttää viimeksi tulleet häiriöilmoitukset ja niiden päivämäärän, kellonajan ja virhekoodin.

VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aika- na aina suojakäsineitä!

HUOMAUTUS! Veden aiheuttama vaara. Ro- bottiruohonleikkuriin ja latausasemaan pääsevä vesi vahingoittaa sähkökomponentteja.

Älä puhdista robottiruohonleikkuria ja lataus- asemaa vesisuihkulla. Robottiruohonleikkurin puhdistus VARO! Leikkuuterien aiheuttama louk- kaantumisvaara. Leikkuuterät ovat erittäin terä- viä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!

Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.442811_a 435 Kuljetus Suorita seuraavat toimet kerran viikossa:

1. Kytke laite pois päältä painamalla .

2. Puhdista laitteen pinta käsiharjalla, kostealla

liinalla tai pehmeällä puhdistussienellä.

3. Harjaa pohja, leikkuukoneiston kansi ja leik-

kuuterät puhtaiksi harjalla.

4. Tarkista leikkuuterät vaurioiden varalta. Tar-

vittaessa vaihda: katso Luku 9.3 "Leikkuuteri- en vaihto", sivu435. Latausaseman puhdistus

1. Poista ruohojäämät ja lehdet sekä muut esi-

neet latausasemasta säännöllisin välein.

2. Pyyhi latausaseman pinta kostealla liinalla tai

pehmeällä puhdistussienellä.

9.2 Säännölliset tarkastukset

1. Tarkista koko asennus kerran viikossa mah-

2. Vaihda vialliset osat AL-KO-yhtiön alkuperäi-

siin varaosiin tai vaihdata ne AL-KO-huolto- liikkeessä. Pyörien vapaan pyörimisen tarkastus Suorita seuraavat toimet kerran viikossa:

1. Puhdista ruohojäämät ja lika huolellisesti

pyörien ympärillä olevalta alueelta. Käytä apuna käsiharjaa ja puhdistusliinaa.

2. Tarkista, pyörivätkö pyörät vapaasti ja voivat-

ko ne kääntyä. Huomautus:Jos pyörät ovat raskasliikkeisiä tai ne eivät käänny, pyydä AL-KO-huoltolii- kettä vaihtamaan ne. Robottiruohonleikkurin kosketuspintojen tarkistus

1. Puhdista lika liinalla ja rasvaa pinnat kevyesti

kontaktirasvalla. Latausaseman latauskoskettimien tarkistus

1. Vedä pistoke irti pistorasiasta.

2. Paina latauskoskettimia latausaseman suun-

taan ja päästä irti. Latauskoskettimien täytyy joustaa takaisin lähtöasentoon. Huomautus:Jos latauskoskettimet eivät pa- laa takaisin, pyydä AL-KO-huoltoliikettä vaih- tamaan ne.

9.3 Leikkuuterien vaihto

VARO! Leikkuuterien aiheuttama louk- kaantumisvaara. Leikkuuterät ovat erittäin terä- viä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!

Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville. HUOMAUTUS! Epäasianmukaiset korjauk- set vahingoittavat laitetta. Jos asennettuja, vääntyneitä leikkuuteriä suoristetaan, terälauta- nen voi vahingoittua.

Älä suorista vääntyneitä leikkuuteriä.

Vaihda vääntyneet leikkuuterät AL-KO-yhtiön alkuperäisiin varaosiin. Kuluneet tai vääntyneet leikkuuterät on vaihdetta- va.

1. Kytke laite pois päältä painamalla .

2. Laske laite maahan leikkuuterät ylöspäin.

3. Avaa kiinnitysruuvit.

4. Poista leikkuuterä paikaltaan.

5. Puhdista terän kiinnityskohta pehmeällä har-

jalla. HUOMAUTUS Terät on hiottu koko pituu- deltaan, joten ne voi kääntää ympäri (180°) käyt- töajan kaksinkertaistamiseksi.

6. Leikkuuterien vaihtaminen:

Jos leikkuuteriä ei ole käännetty ympäri ensiasennuksen jälkeen: Käännä leikkuu- teriä 180° ja laita ne kiinnityskohaan terä- vä puoli laitteeseen päin. Kiristä kiinnitys- ruuvit käsikireyteen.

Jos leikkuuterät on käännetty ympäri en- siasennuksen jälkeen: Laita uudet leik- kuuterät kiinnityskohaan terävä puoli lait- teeseen päin. Kiristä uudet kiinnitysruuvit käsikireyteen. Huomautus:Vain alkuperäisten AL-KO- varaosien käyttö on sallittua. Jos laitteessa on paljon sellaista likaa, jota ei voi poistaa harjalla, täytyy vaihtaa terälautanen, kos- ka epätasapainon seurauksena voi esiintyä li- sääntynyttä melua, kulumista ja toimintahäiriöitä. Poistoteriä ei yleensä tarvitse vaihtaa. 10 KULJETUS Toimi seuraavasti laitteen siirtämiseksi:

1. Pysäytä laite painamalla tai pysäytyspai-

niketta.FI 436 Robolinho Säilytys

2. Kytke laite pois päältä painamalla .

3. Nosta laitetta kotelosta molemmin käsin:

Leikkuuteriin ei saa koskea.

Leikkuuterien täytyy aina osoittaa kanta- jasta poispäin. 11 SÄILYTYS

11.1 Robottiruohonleikkurin säilytys

Vie laite säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Lataa akku täyteen (katso Luku 5.1 "Akun la-

taaminen (08)", sivu429)

2. Puhdista laite perusteellisesti (katso Luku 9.1

"Puhdistus", sivu434).

3. Laitteen säilytys:

kaikilla pyörillä seisoen

kuivassa, lukittavassa ja pakkaselta suo- jatussa paikassa

poissa lasten ulottuvilta.

11.2 Latauspylvään säilytys

Vie latauspylväs säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Irrota verkkolaite sähköverkosta ja latausase-

2. Latauspylvään irrotus:

Avaa latauspylvään(08/5) molemmat ruuvit.

Kallista latauspylvästä ja irrota se lataus- asemasta.

Irrota kaapeli latausasemasta ja lataus- pylväästä.

Peitä jalustan aukko (08/6) toimitukseen sisältyvällä talvisuojuksella (08/7).

3. Säilytä latauspylvästä

kuivassa, lukittavassa ja pakkaselta suo- jatussa paikassa

poissa lasten ulottuvilta.

11.3 Rajoituskaapelin talvisäilytys

Rajoituskaapeli voidaan jättää maahan, sitä ei tarvitse poistaa.

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniik- kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä- ykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistetta- va ennen laitteen luovuttamista keräyspistee- seen! Niiden hävittämisestä on säädetty erik- seen paristoja ja akkuja koskevassa lainsää- dännössä.

Sähkö- ja elektroniikkalaitteiden omistajat/ käyttäjät ovat lain nojalla velvollisia palautta- maan laitteet, kun ne on poistettu käytöstä.

Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitet- tävästä laitteesta! Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanot- topisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on vel- voitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti. Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu- luvissa maissa ja joita koskee direktiivi 2012/19/ EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elekt- roniikkalaitteiden hävittämisestä. Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tietoja nii- den tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan pois- taa sähkölaitteesta turvallisesti.

Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä.442811_a 437 Ohjeet häiriötilanteissa Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle. Niiden suojaamiseksi on tärkeää hyödyntää käy- töstä poistetut paristot ja akut ja käyttää uudel- leen niiden sisältämät resurssit. Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalous- jätteen mukana. Jos jäteastiasymbolin alapuolella on lisäksi tun- nus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

Hg: Akku sisältää yli 0,0005% elohopeaa

Cd: Akku sisältää yli 0,002% kadmiumia

Pb: Akku sisältää yli 0,004% lyijyä Akut ja paristot voidaan luovuttaa maksutta seu- raaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Paristojen ja akkujen myyntipisteet

Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet

Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään) Nämä tiedot koskevat ainoastaan Euroopan unio- niin jäsenvaltioissa myytäviä akkuja ja paristoja, jotka ovat direktiivin 2006/66/EY alaisia. Euroo- pan Unionin ulkopuolisissa maissa voimassa ole- vat määräykset akkujen ja paristojen hävittämi- sestä voivat poiketa näistä. Pakkausta koskevat tiedot Pakkausmateriaalit voidaan kierrättää. Hä- vitä pakkaukset ympäristöystävällisesti. Akun irrotus ennen laitteen hävittämistä Sisäänrakennettu akku on irrotettava ennen lait- teen hävittämistä ja hävitettävä erittäin ympäris- töystävällisesti.

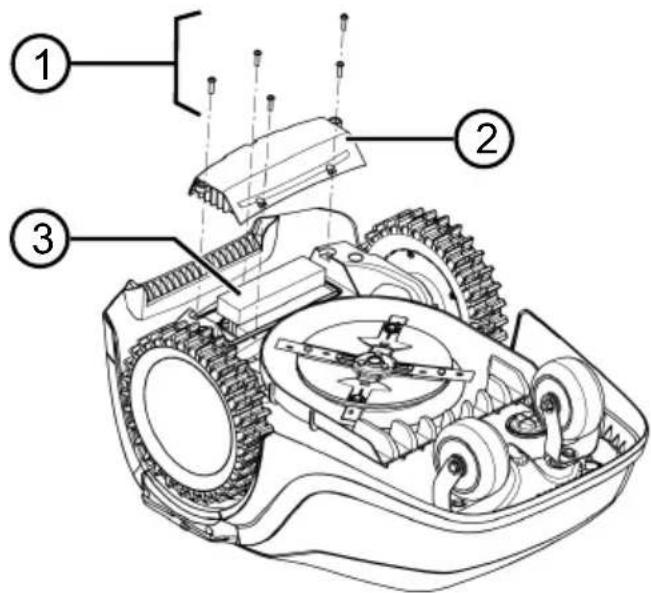

1. Kierrä ruuvit (1) auki.

4. Aseta kansi takaisin ja kierrä ruuvit kiinni.

13 OHJEET HÄIRIÖTILANTEISSA

13.1 Laitevikojen ja käsittelyvirheiden

korjaus VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aika- na aina suojakäsineitä! HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme. Häiriö Syy Korjaaminen Laite ei käynnisty. Akku on tyhjä. Lataa laite latausasemassa. Laite jää kiinni ja kaivautuu maahan. Pyörien pyörimi- nen jatkuu. Törmäystunnistimet eivät laukea. Ota yhteyttä AL-KO-huoltoon. Ruoho on liian pitkää.

Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu kor- keus on saavutettu.

Leikkaa ruoho lyhyeksi tavallisella ruohonleikkurilla. Laite osuu maan kohoumaan. Tasoita epätasainen kohta.FI 438 Robolinho Ohjeet häiriötilanteissa Häiriö Syy Korjaaminen Laite leikkaa väärään ai- kaan. Laitteessa on väärä kellonai- ka. Aseta kellonaika. Leikkuun kesto on asetettu väärin. Aseta leikkuuajat. Laitteen aika-asetukset ka- toavat. Akku on viallinen. Ota yhteyttä AL-KO- huoltoon. Moottori pysähtyy ruohon- leikkuun aikana. Moottori on ylikuormittunut. Kytke laite pois päältä, aseta se tasai- selle alustalle tai lyhyeen ruohikkoon ja käynnistä se uudelleen. Akku on tyhjä. Lataa akku. Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät. Leikkuujälki on epätasai- nen. Leikkuuaika on liian lyhyt. Ohjelmoi pitemmät leikkuuajat. Leikattava alue on liian suuri. Pienennä leikattavaa aluetta. Leikkuukorkeus on asetettu liian alas. Korota leikkuukorkeutta ja laske sitä sit- ten asteittain, kunnes haluttu korkeus on saavutettu. Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät. Akun käyttöaika lyhenee huomattavasti. Leikkuukorkeus on asetettu liian alas. Korota leikkuukorkeutta ja laske sitä sit- ten asteittain, kunnes haluttu korkeus on saavutettu. Ruoho on liian pitkää tai kos- teaa.

Säädä leikkuukorkeus ylimmälle ta- solle. Laite tärisee tai on liian ää- nekäs. Leikkuuterät tai terien käyttö- moottori on epätasapainossa

Puhdista leikkuukoneiston kansi.

Ota yhteyttä AL-KO-huoltoon. Akku ei lataudu tai akku- jännite on alhainen

Latausaseman lataus- koskettimet ovat likaiset.

Laitteen kosketuspinnat ovat likaiset. Puhdista latauskoskettimet ja kosketus- pinnat. Latausasemassa ei ole vir- taa. Kytke latausasema sähköverkkoon. Laite ei osu latauskosketti- miin.

Aseta laite latausasemaan ja tarkis- ta, osuvatko latauskoskettimet kos- ketuspintoihin.

Ota yhteyttä AL-KO-huoltoon. Akun kestoikä on päättynyt. Ota yhteyttä AL-KO-huoltoon. Latauselektroniikka on vialli- nen. Ota yhteyttä AL-KO-huoltoon.442811_a 439 Ohjeet häiriötilanteissa

13.2 Vikakoodit ja vikojen korjaaminen

HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme. Vikakoodi Syy Korjaaminen CN001: Tilt sensor Kallistustunnistin lauennut:

Maks. kallistus ylittynyt

Laitetta on kannettu

Rinne liian jyrkkä Aseta laite tasaiselle pinnalle ja kuittaa virhe. CN002: Lift sensor Nostotunnistin lauennut:

Kotelo on kääntynyt ylös- päin nostamisen tai es- teen takia. Poista este. CN005: Bumper defle- cted Laite on ajanut esteeseen ei- kä pääse vapautumaan siitä (esim. törmäys latausase- man lähellä).

Aseta laite vapaalle alueelle leik- kuualueen sisälle.

Korjaa rajoituskaapelin sijaintia. CN007: No loop sig- nal

Ei silmukkasignaalia

Rajoituskaapeli on vialli- nen.

Silmukkasignaali liian heikko.

Tarkista latausaseman led-merkki- valot.

Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.

Tarkista rajoituskaapelin mahdolliset vauriot. Korjaa viallinen johto. CN008: Loop signal weak

Silmukkasignaali liian heikko

Rajoituskaapeli asennet- tu liian syvälle

Tarkista latausaseman led-merkki- valot.

Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.

Nosta rajoituskaapeli määrättyyn korkeuteen, tarvittaessa kiinnitä se suoraan nurmikon pintaan. CN010: Bad position

Laite on rajoitetun ruo- hikkoalueen ulkopuolella.

Rajoituskaapeli on asen- nettu ristiin.

Aseta laite vapaalle alueelle leik- kuualueen sisälle.

Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla. Korjaa ristiin asennettu kaapeli. CN011: Escaped robot Laite on rajoitetun ruohik- koalueen ulkopuolella. Korjaa rajoituskaapelin sijaintia kaartei- den ja esteiden kohdalla. CN012: Cal: no loop CN015: Cal: outside Virhe kalibroinnin aikana:

Laite ei löydä rajoitus- kaapelia.

Tarkista latausaseman led-merkki- valot.

Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.

Aseta laite määrättyyn kalibrointi- asentoon ja kohdista se tarkasti suoraan kulmaan. Laitteen täytyy pystyä ajamaan rajoituskaapelin yli.FI 440 Robolinho Ohjeet häiriötilanteissa Vikakoodi Syy Korjaaminen CN017: Cal: signal weak Virhe kalibroinnin aikana:

Silmukkasignaali liian heikko

Ei silmukkasignaalia

Rajoituskaapeli on vialli- nen.

Aseta laite määrättyyn kalibrointi- asentoon ja kohdista se tarkasti suoraan kulmaan.

Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.

Tarkista rajoituskaapelin mahdolliset vauriot. CN018: Cal: Colli- sion Virhe kalibroinnin aikana:

Laite on törmännyt es- teeseen. Poista este. CN038: Battery Akku on tyhjä: Rajoituskaapelin silmukka on liian pitkä, siinä on liikaa saa- rekkeita. Korjaa rajoituskaapelin sijaintia. Ei kosketusta latauskosketti- miin akun lataamisen aikana

Puhdista latauskoskettimet.

Aseta laite latausasemaan ja tarkis- ta, osuvatko latauskoskettimet kos- ketuspintoihin.

Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan ja vaihta- maan latauskoskettimet. Esteitä latausaseman lähellä Poista esteet. Laite on jäänyt kiinni. Aseta laite vapaalle alueelle leik- kuualueen sisälle. Laite ei löydä latausasemaa.

Tarkista rajoituskaapelin mahdolliset vauriot.

Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan rajoitus- kaapeli. Akku on kulunut. Pyydä valmistajan valtuuttamaa huolto- liikettä vaihtamaan akku. Latauselektroniikka on vialli- nen. Pyydä valmistajan valtuuttamaa huolto- liikettä tarkistamaan latauselektroniikka. CN099: Recov escape Virheiden automaattinen kor- jaus ei mahdollista

Kuittaa häiriöilmoitus manuaalisesti.

Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto- liikkeessä. CN104: Battery over heating

Akku on ylikuumentunut (yli 60°C). Purkautumi- nen ei mahdollista.

Hätäkatkaisu valvontae- lektroniikan toimesta

Kytke laite pois päältä ja anna akun jäähtyä.

Älä aseta laitetta latausasemaan.442811_a 441 Asiakaspalvelu ja huolto Vikakoodi Syy Korjaaminen CN110: Blade motor over heating Leikkuumoottori on ylikuu- mentunut (yli 80°C).

Kytke laite pois päältä ja anna sen jäähtyä.

Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto- liikkeessä. CN119: R-Bumper de- flected CN120: L-Bumper de- flected Laite on ajanut esteeseen ei- kä pääse vapautumaan siitä. Poista este. CN128: Recov Impos- sible Laite on ajanut esteeseen ei- kä pääse vapautumaan siitä. Poista este. Laite on rajoitetun ruohik- koalueen ulkopuolella.

Aseta laite vapaalle alueelle leik- kuualueen sisälle.

Korjaa rajoituskaapelin sijaintia. CN129: Blocked WL Vasen pyörämoottori jumiu- tunut. Korjaa jumiutumisen syy. CN130: Blocked WR Oikea pyörämoottori jumiutu- nut. Korjaa jumiutumisen syy. Muiden vikakoodien kuvaukset löytyvät AL-KO- kotisivulta.

14 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO- huoltopisteeseen. Niiden yhteystiedot löydät in- ternetosoitteesta www.al-ko.com/service-contacts

15 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oi- keus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassa- oloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

Laitetta käytetään sen käyttötarkoituksen vas- taisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa, Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esit- tää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.RU 442 Robolinho Перевод оригинального руководства по эксплуатации ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
