BRUKSANVISNING BD 5060 C Ep Classic Kärcher

Luk snavsevandet ud.
Skyl snavsevandsbeholderen med klart vand.

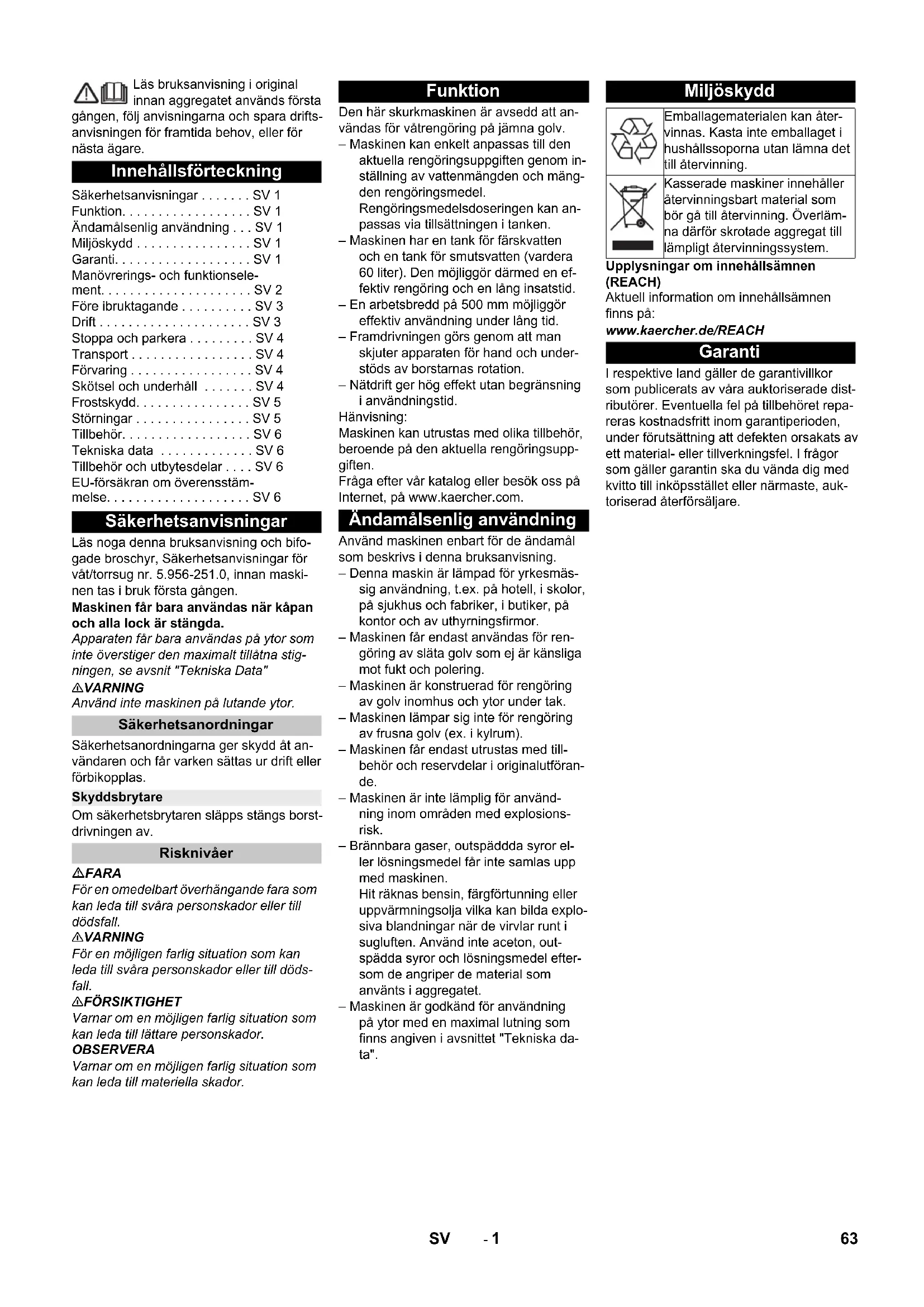

Läs braksanvisning i original innan aggregatet används forsta

gängen, folj anvisiningarna och spara drifts-anvisingen for framtida behov, eller for.nasta agare.

Innehállsförteckning

Sakerhetsanvisningar . . . . . . SV 1

Funktion. SV 1

Ändamälsenig användning . . . SV 1

Miljöskydd . SV 1

Garanti. SV 1

Manovrerings- och Funktionselement. SV 2

Fore ibruktagande . SV 3

Drift . SV 3

Stoppa och parkera . SV 4

Transport . SV 4

Forvaring . SV 4

Skötsel och unterhalb SV 4

Frostskydd. . SV 5

Störningar SV 5

Tillbehör. SV 6

Tekniska data . SV 6

Tillbehör och utbytesdelar . . . SV 6

EU-forsakran om overensstam

melse.. SV 6

Las noga denna bruksanvisning och bifogade broschyr, Sakerhetsanvisiningar forvat/torrsug nr. 5.956-251.0, innan maskinen tasibruk forsta gangen.

Maskinen far bara anvandas nar kapan och alla lock ar stangda.

Apparaten far bara anvandas pa ytor som inte overstiger den maximalt tillatna stigningen, se avsnit "Tekniska Data"

△WARNING

Använd inte maskinen på lutande ytor.

Sakerhetsanordninger

Sakerhetsanordningarna ger skydd at anvandaren och far varken sattas ur drift erforbikopplas.

Skyddsbrytare

Om sakerhetsbrytaren släpps stängs borstdrivningen av.

Risknivaaer

△FARA

För en omedelbart überhängande fara som kan leda till svára personskador eller till dödsfall.

△WARNING

For en mojlg farlig situation som kan leda till svara personskador erler till dodsfall.

△FORSIKTIGHET

Varnar om en möjlig farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en mojligen farlig situation som kan leda till materiella skador.

Funktion

Den har skurkmaskinen ar avsedd att anvandas for vatrengoring pa jamna golv.

• Maskinen kan enkelt anpassas till den aktuella rengöringsuppgiften genom inställning av vattenmöngen och mängden rengöringsmedel.

Rengöringsmedelsdosingeren kan an-passas via tillsättningen i tanken.

• Maskinen har en tank for färskvatten och en tank for smutsvatten (vardera 60 liter). Den möjiggör därmed en effektiv rengöring och en lang insatstid.

• En arbetsbredd pâ 500 mm möllgör effektiv använding under lang tid.

-Framdrivningen gors genom att man skjuter apparaten for hand och understods av borstarnas rotation.

• Nätdrift ger hög effekt utan begränsning i användningsstad.

Hanvisning:

Maskinen kan utrustas med olika tillbehör, beroende på den aktuella rengöringsupp-giften.

Fraga after var katalog aller besok oss pa Internet, pa www.kaercher.com.

Ändamälsenig användning

Använd maskinen enbart für de ändamál som beskrivs ienna bruksanvisning.

Denna maskin ar lampad for yrkesmas-sig anvanding, t.ex. pa hotel, i skolor, pa sjukhus och fabriker, i butiker, pa kontor och av uthyrningsfirmor.
- Maskinen fär endast användas for ren-göring av slata golv som ej ar kānsliga mot fukt och polering.
- Maskinen ar konstruerad for rengöring av golv inomhus och ytor under tak.
- Maskinen lampar sig inte for rengöring av frusna golv (ex. i kylrum).
- Maskinen fär endast utrustas med tillbehör och reservdeler i originalutforande.
- Maskinen ar inte lamplig for använding inom områden med explosionsrisk.
- Brännbara gaser, outspäddda syror el-ler losningsmedel fär inte samlas upp med maskinen.

Hit räknas bensin, färgfortunning aller uppvärmningsolja vilka kan bilda explosiva blandninger när de virvlar rund i sugluften. Använd inte aceton, outspädda syror och lösningsmedel after som de angriper de material som används i aggregatet.

• Maskinen ar godkänd for användning på ytor med en maximal lutting som finns angiven i avsnittet "Tekniska data".

Miljöskydd

Emballagematerialen kan atervinnas. Kasta inte emballaget i hushaillssoporna utan lamna det till atervinning.

Kasserade maskiner innehaller atervinningsbart material som bör gā till atervinning. Overlāmna dārfor skrotade aggregat till lampligt atervinningsssystem.

Uppliesnaringar om innehaalsamnen (REACH)

Aktuell information om innehållsämnen finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributör. Eventuella fel på tillbehöret repareras kostnadsfritt inom garantiperioden, under Förutsättnig att defekten orsakats avett material-ller tillverkningsfel. I frägor som gäller garantin ska du vända dig med kvitto till inköpsstället eller narrmaste, auktoriserad äterförsäljare.

Manövrerings- och Funktionselement

1 Luddsil
2 Skyddsbrytare
3 Avloppsslang for smutsvatten med doseranordning
4 Fästskena für Homebase
5 Flottor
6 Farskvattentank
7 Forslutting farskvattentank
8 Greppfordsjupning
9 Rengöringshuvud
10 Skivborste
11 Päfyllningsöpping färskvattentank
12 Bygel borstbyte
13 Smutsvattentank
14 Display for vising av pafyllningsniva av färskvatten
15 Vridhandtag for lutning av sugskenan
16 Höjdinställning sugbalkar
17 Vingmutter for fastsattning av sug-skenan
18 Sugskenor

19 Sugslang
20 Justeringsknapp vattenmöngd
21 Nätkabel med nätkontakt
22 Spak sugskenenedsänkning
23 Manoverpult
24 Skjuthandtag
25 Forvaringsyta for rengöringsset "Home-base Box"
26 Skydd smutsvattentank

• ingár ej i leveransen

Färgmärkning

Maskinen ar avstangd

2 Normal-lage

Rengör golvet vatt och sug upp smutsvattnet.

3 Intensiv-lage

	Nätkontakt
	Förankringspunkt
	Mopphålare **
1/4	Nivå färskvattentank 25%
	Bygel borstbyte
	Spak sugskenened-sänkning
	Tömningsöppning färsk-vattentank
	Tömningssslang smuts-vatten

** Tillval

Färe ibruktagande

Lasta av

Skruva ut skruvarna i pallettens mellersta badd.
Tryck apparaten nedat i skjutbygeln och dra ut den mellersta badden.
Ta bort klossarna framfor och bredvid hjulen.

Tryck ner apparaten i skjutbygeln och skjut den framat till pallettens kant.
Lyft apparaten fran palletten och stall den pa marken.

Montera sugskena

Satt i sugskenor i sugskeneupphäng- ningen pa sadant satt att formplaten ligger over upphängningen.
Drag fast vingmutrar.

Satt fast sugslang.

Drift

△FARA

Risk for skada!

Slapp sakerhetsbrytaren/styrspaken vid fara.

Fylla pa bransle

Farskvatten

Oppna friskvattentankens lock.
Fyll pa farskvatten (maximalt 60^ ) spp till underkanten pa pafyllningsstuten.
Stang forslutningen till farskvattentanken.

Rengöringsmodel

WARNING

Risk for skador. Använd enbart rekommenderade rengöringsmedel. För andra rengöringsmedel ansvarar användaren für den ökade risiken med avseeende på driftsakerheden och olycksfallsrisiken.

Anvand bara rengöringsmedel som inte innehaller losningsmedel, salt- och fluorvátesyra.

Beakta sakerhetsanvisningarna pa rengoringsmedlen.

Hanvising:

Använd inga kraftigt skummande rengöringsmedel.

Rekommenderade rengöringsmedel:

Använding Rengörings-	medel
Underhällsrengöring av alla vattenbeständiga golv	RM 746 RM 780
Underhällsrengöring av glänsande ytor (ex. granit)	RM 755 es
Underhälls- och grundren-göring av industriigolv	RM 69 ASF
Underhälls- och grundren-göring av klinker i finkornigt stengods	RM 753
Underhällsrengöring av klin-ker i sanitetsområden	RM 751
Rengöring och desinficering i sanitetsområden	RM 732
Rengöring av alla alkalibeständiga golv (ex. PVC)	RM 752
Rengöring av linoleumgolv	RM 754

Tillsatt rengöringslosning i färskvatten-tanken.

Hanvisning:

Om farskvattentanken ar tom fortsätter ren-goringshuvudet att arbeta utan vatsketillforsel.

Stalla in vattenmängd

Stall in vattenmängd som motsvarar nedsmutsningen av golvelaggninger med hjalp av justeringsknappen.

Hanvising:

Genomfor de forsta rengoringforsoken med liten vattenmangd. Oka vattenmangden stegvis, tills det onskade rengoringsresultatet ar upnpatt.

Stalla in sugskena

Snedlage

For att forbätra uppsugningsresultatet pa klinkerbeläggning kan sugskenan justeras med upp till 5^ i snedlage.

Lossa vingmuttrar.
Vrid sugskena.

Dra fast vingskruvar.

Lutning

Vid otilrackigt uppsugningsresultat kan lut- ningen pa den raka sugskenan forandras.
Justera vridhandtag for lutning av sug-skenan.

Höjd

Med hojdinställingen paverkas suglapparna börjning vid kontakt med marken.

Prova att justera hojdinstallningens vridhandtag tills det basta sugresultatet har uppnatts.

Rengöring

OBSERVERVA

Risk for skador pa golvbelaggning. Kor intemaskinen "pa stallet".

Häng i forlängningskabelns andere som en ögla i dragavlastningsshakarna.
Anslut apparatusens nätstickkontakt till förlängningskabeln.
Stick in forlangningskabelns naktakt i ett vagguttag.
Vrid programväljaren till önskat rengö-ringsprogram.
Paverka sakerhetsbrytare.

Sanka sugskena

Dra ut och tryck ner spake; sugskenan sanks ner.

Hanvisning:

Vid rengöring av klinkergolv ställs den raka sugskenan in pa sadant satt att rengöring inte sker i höger vinkel mot fogarna.
-For att forbatra sugresultatet kan sug-skenans snedlage och lutning stallas in (se "Stall in sugskena").
- Om smutsvattentanken ar full stangs sugoppingen av en flottor och sugturbinen gar med Hogre varvital. Stang i detta fall av sugningen och kfor att tomma smutsvattentanken.

Stoppa och parkera

Stall programvaljare pa sugning.
Kör kort framat och sug upp restvatten.
Lyft sugskena.
Stall programvaljaren pa "OFF".
Dra ut naktakten ur vagguttaget.

Slapp ut smutsvatten

△WARNING

Beakta lokala foreskrifter for smutsvattenshantering.
Tag tömningsslang ur hällare och riktaden over lámpligt uppsamlingskärl.

Tryck ell er vik ihop doseringsanord- ningen.
Oppna locket pà doseringsanordningen.

Töm ut smutsvatten - reglera vatten-mängden genom tryck eller brytning.
Spola ur smutsvattentanken med klart vatten.

Töm ut färskvatten

→ Skruva bort forslutning farskvattentank.

Transport

△FARA

Skaderisk! Vid pa-ller avlastning far maskinen bara koras i stingigar upp till maxvardet (se "Tekniska Data"). Kor langsamt.

△FORSIKTIGHET

Risk for persorskada och materiell skada!
Tänk på maskinens vikt vid Transporten.
Tryck ner apparaten i skjutbygeln och skjut framat.

Vid transport i fordon ska maskinen sakras enligt respektive gallande bestammelser sa den inte kan tippa ell glida.

Fövaring

△FORSIKTIGHET

Risk for personskador och materiella skador! Tank pa maskinens vikt vid lagringen. Denna maskin fär endast lagras inomhus.

Skötsel och unterhalb

△FARA

Risk for personskador! Innan alla arbeten pa maskinen vrids programvaljaren till "OFF" och dra ur natkontakten.

Tom ut smutsvatten och kvarvarande farskvatten och tag hand om detta.

Underhällsschema

After varje användning

OBSERVERA

Skaderisk. Spruta inte av maskinen med vatten och använd inga aggressiva rengö-ringsmedel.
Tömtut smutsvatten

Spola ur smutsvattentanken med klart vatten.
Rengör maskinen utvändigt med en fuktig trasa, doppad i tvattlut.
Kontrollera filtersil, rengor vid behov.
Rengor suglappar och avstrykningslappar,kontrolera om de uppvisar slitage och byt ut vid behov.
Kontrollera om det finns slitage pa borsten och byt ut den vid behov (se "Underhallsarbeten").

Varje manad

Rengör tätningar mellan smutsvatten-tank och lock och kontrollera tãhet, byt ut vid behov.
Rengör silen.

Arligen

Lat kundservice genomforaforeskrivnainspeciationer.

Underhällsbarbeten

Rengör silen.

1 Skydd
2 Lock

Oppskydd.
Vrid locket medsols och ta bort det.
Ta ut den underliggande silen och ren-gor den.
Satt in silen.
Satt pa locket och las genom att vrida det motsols.
Stang skyddet.

Byt ut aller vänd sugläppar

1 Slitagemarkering
2 Sugiapp

Suglapparna maste bytas ut aller vandas när de notts ner till slitagemarkeringen.

Tag bort sugskenor.
→ Skruva ur stjärnrattar.

Drag bort syntetdelar.
Drag bort suglappar.
Skjut in nya eller vanda suglappar.
Skjut pa syntetdelar.
→ Skruva i stjärnrattar och drag fast.

Byt ut skivborste Ta av smutsvattentanken

Tryck ner apparaten i skjutbygeln sa att rengoringshuvudet lyfts.
Tryck pedalen borstbyte nerat, forbi motstandet.

Dra bort apparaten bakat sa att rutbor-sten blir atkomlig.
Lagg en ny rutborste pa marken framfor apparaten.
Kor apparaten med lyft rengoringshuvud over den nya rutborsten och sankner rengoringshuvudet. Borsten hakar fast i drivningen.

Töm ut smutsvatten

Lyft av smutsvattentanken och ställ den at sidan.

Underhällskontrakt

För saker drift av maskinen kan service-kontrakt ingas med ansvarigt Kärcher-forsälningsstalle.

Frostskydd

Vid risk for frost:

Töm färsk- och smutsvattentank.
Placera maskinen iett frostdskyddat utrymme.

Störningar

△FARA

Risk for personskador! Innan alla arbeten pa maskinen vrids programvaljaren till "OFF" och dra ur natakontakten.
Tom ut smutsvatten och kvarvarande farskvatten och tag hand om detta.

Störning Åtgård
Maskinen startup inte Ställ	in programväljaren på önskat program.
	Påverka sakerhetsbrytare.
	Anslut nätkontakten till ett vagguttag.
	Lyser spänningsförsörjningens kontrollampa?
Otilräcklig vattenmöngd	Kontrolera färskvattennivå, fyll på tanken vid behov.
	Öka vattenmöngden med justeringsknappen vattenmöngd.
	Rengör silen.
Otilräcklig sugeffekt Rengör	tättingar mellan smutsvattentank och lock och kontrolera täthet, byt ut vid behov.
	Kontrolera status på tättingar mellan smutsvattentank och färskvattentank. Byt ut vid behov.
	Smutsvattentanken är full, stäng av maskinen ochöm smutsvattentanken.
	Rengör luddsil.
	Rengör suglöppar på sugskena, byt ut vid behov.
	Kontrolera om skyddet på tömningssslangen für smutsvatten är stängt.
	Kontroleraugskenans inställning.
	Kontrolera omugslangen är tilläppt, rengör vid behov.
	Kontrolera omugslang är tät, byt ut vid behov.
Otilräckligt rengörings- resultat	Kontrolera om borsten uppvisar slitage, byt ut vid behov.
Sugturbin går ojemnt Rengör	flottör.
Borste roterar inte Kontrolera om främande material blockerar borsten, tag vid behov bort främande material.
		Slapp sakerhetskontakten. Vänta kort. Pâverka sakerhetsbrytare.
Vibrations Vid rengö-ring	Använd ev. en mjukare borste.
Kontakta kundtjänst om fel uppstår sominte kan atgårdas medenna tabell.

Tillbehör

Beteckning Artikelnr. Beskrivning
Skivborste, röd (mellan, standard) 4.905-026.0 För	användning vid alla gängse rengöringsuppgifter.
Skivborste, Natur (mjuk) 4.905-027.0 I naturfiber För	rengöring och polering.
Skivborste, svart (hård) 4.905-029.0		För kraftig nedsmutsning och für grundrengöring. Endast für okändsiga ytbehandlingar.
Pad-drivtallrik 4.762-534.0 För rengöring med pads. Med snabbväxlingskoppling och centerlock.
Pad, röd (medelmjuk) 6.369-079.0 För rengöring av alla golv.
Pad, grön (medelhård) 6.369-078.0 För rengöring av kraftigt smutsiga golv och für grundrengöring.
Pad, svart (hård) 6.369-077.0 Vid här tättsittande smuts och für grundrengöring.
Pad, beige (lätt korning) 6.369-468.0 För polering och uppräschning av HARDA och elastiska ytbehandlingar.
Pad, beige (naturhårsandelar) 6.371-146.0
Sugbalk, 850 mm, rak 4.777-401.0
Sugbalk, 850 mm, böjd 4.777-411.0
Set Homebase Box	4.035-406.0
Mopphålare	9.753-023.0

Tekniska data

		1.127-002.0	1.127-005.0
Effekt
Märkspänning	V	230	220
Strömart	Ph/Hz	1~/50	1~60
Mellersta effektupptagning	W	1350	1250
Märkeffekt suturbin	W	550	450
Märkeffekt borstdrift	W	800
Suga
Sugeffekt, luftmängd (max.)	l/s	20	19
Sugeffekt, undertryck (max.)	kPa (mbar)	14,0 (140)	12,0 (120)
Rengöringsborstar
Borstvarvital	1/min	140	172
Borstdiameter	mm	510
Mätt och vikter
Teoretisk yteffekt	\( m^2/h \)	2000
Max. arbetsområde stigning	%	2
Volym färsk-/smutvattentank	I	62/62
max. vattentemperatur	°C	60
Omgivande temperatur	°C	5...40
Tomvikt (transportvik)	kg 60
Totalvik (driftsklar)	kg	122
Fastställda varden enligt SS-EN 60335-2-72
Totalvärde svängning	\( m/s^2 \)	<2,5
Osäkerhet K	\( m/s^2 \)	0,2
Ljudtrycksnivå \( L_{pA} \)	dB(A)	67	65
Osäkerhet \( K_{pA} \)	dB(A)	2
Ljudteffektsnivå \( L_{WA} + Osäkerhet K_{WA} \)	dB(A)	81

Tillbehör och utbytesdelar

Använd endast originaltillbehör och originalreservdilar, sä att en saker och störningsfri drift av maskinen ar garanterad. Information om tillbehör och reservdilar finns på www.kaercher.com.

EU-forsakran om overensstammelse

Härmed fösakrar vi att nedanstäende be- tecknade maskin i andamal och konstruk tion samt i den av oss levererade versionen motsvarar EU-direktivens tillapliga grundlaggande sakerhets- och halsokrav. Vid andringar pa maskinen som inte har godkants av oss blir denna overensstammelseförklaring ogiltig.

Produkt: Golvrengöringsaggregat

Typ: 1.127-xxx

1.515-xxx

Tillampliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

Tillampade harmoniserade normer

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Tillampade nationella normer

Undertechnande agerar pa uppdrag av och med styrelsens godkannande.

H.Jenner
