BRUGSANVISNING BD 5060 C Ep Classic Kärcher

Laes original brugsanvisning inden forste brug, falg anvisnin-

gerne og opbevar vejledningen til senere afterlaesning erler til den neste ejer.

Indholdsfortegnelse

Sikkerhedsanvisninger . . . . . DA 1

Funktion. DA 1

Bestemmelsesmaessig anven

delse DA1

Betjenings- og Funktionselemen

ter DA 2

Inden ibrugtagning. DA 3

Drift DA 3

Standse og stille til sider. . . . DA 4

Transport DA 4

Opbevaring DA 4

Pleje og vedligeholdelse . . . . DA 4

Sikkerhedsanvisninger

Laes og flog denne betjeningsvejledning samt den vedlagte brochure med sikkerhedsanvisninger for borsterengoringsmaskiner og sprayekstraktionsapparater, 5.956-251.0, inden maskinen tages i brug Forste gang.

Maskinen ma kun sættes i drift, hvist haetten og alle dæksler er lukket.

Maskinen er godkendt for driften pa overflader med en maksimal haeldning, som angives i afsnit "Tekniske data".

ADVARSEL

Maskinen mä ikke bruges på arealer med en større hældning.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og ma ikke sættes ud af drift og deres Funktion malke omgås.

Sikkerhedsafbryder

Hvis der gives slip for sikkerhedsafbryderen, afbrydes børstedrevet.

Faregrader

△FARE

En umiddelbar truende fare, som kan fere til alvorlige personskader aller ddd.

ADVARSEL

Maskinen anwendes til vadrensning af plane gulve.

Gennem indstilling af vand- og rengo-ringsmiddelmaengden kan maskinen nemit tilpasses til den enkelte rengo-ringsopgave.

Doseringen af rengøringsmiddel kan tilpasses via tilførslen i tanken.

• Maskinen er udstyret med en fersk- og en snavsevandstank (hver 60 liter). Det muliggør en effektiv rengøring ved lang brugstid.
• En arbejsbredde pa 500 mm sorger for et effektivt brug ved høj brugstid.
• Maskinen skubbes manuelt og understøttes fra børsternes rotation.
• Driften via lysnettet giver mulighed for stor effektivitet uden begraensning af arbejdstiden.

Bemaerk:

Svarende til den enkelte rengøringsopgave kan maskinen udstyres med forskelligt tilbehør.

Sporg after vores katalog aller besog os pa Internetet paa www.kaercher.com.

Bestemmelsesmaessig anvendelse

Brug maskinen kun i overensstemmelse med angivelsenerne i donne driftsvejledning.

• Denne maskine er egnet til erhvervmaessig brug, f.eks. pa hoteller, skoler, sygehuse, fabrikker, butikker, kontorer og udlejningsvirksomheder.
• Maskinen mä kun benyttes til rengöring af/DD-fugtighedsfolsomme og ikke-poloringsfolsomme glatte gulve.
• Maskinen er udviklet til rengring af indendors gulve eller tagoverdække flader.
• Maskinen er/DDke egnet til rengoring af frosne gulve (f.eks. i kolehuse).
• Maskinen mä kun udstyres med origi-nalt tilbehör og originale reservedele
• Maskinen er ikke egnet til brug i eksplos-sionsudsatte omgivelser.
• Brændbare gas, ufortynde syrer aller opløsningsmidler må ikke optages med maskinen.

Hertil hører benzin, fortyndervæske eller fyringsolie, som kan danne eksplosive blandinger nár de hvirvlesammen med sugeluften. Undgå brug af acetone, ufortyndede syrer og oplosnings-midler, da disse angbrer de materialer, højtryksrenseren er lavet af.

• Maskinen er godkendt for driften pa overflader med en maksimal haelding, som angives i afsnit "Tekniske data".

Miljøbeskyttelse

Emballagen kan genbruges. Smid ici emballagen ud sammen med det almindelige husholdningsaffald, men afever dentil genbrug.

Udtjente maskiner indeholder vardifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente maskiner pa en genbrugsstation ell lignende.

Henisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du pa:

I de enkelte lande gelder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl pa dit tilbehør afhjælpes gratis inden for garantien, sāfremt fejen kan tilskrives en materiale- eller Produktionsfejl. Hvis De onsker at gore garantien gældende, bedes De henvende Dem til Deres forhandler erer næmeste kundeservice medbringende kvittering for købet.

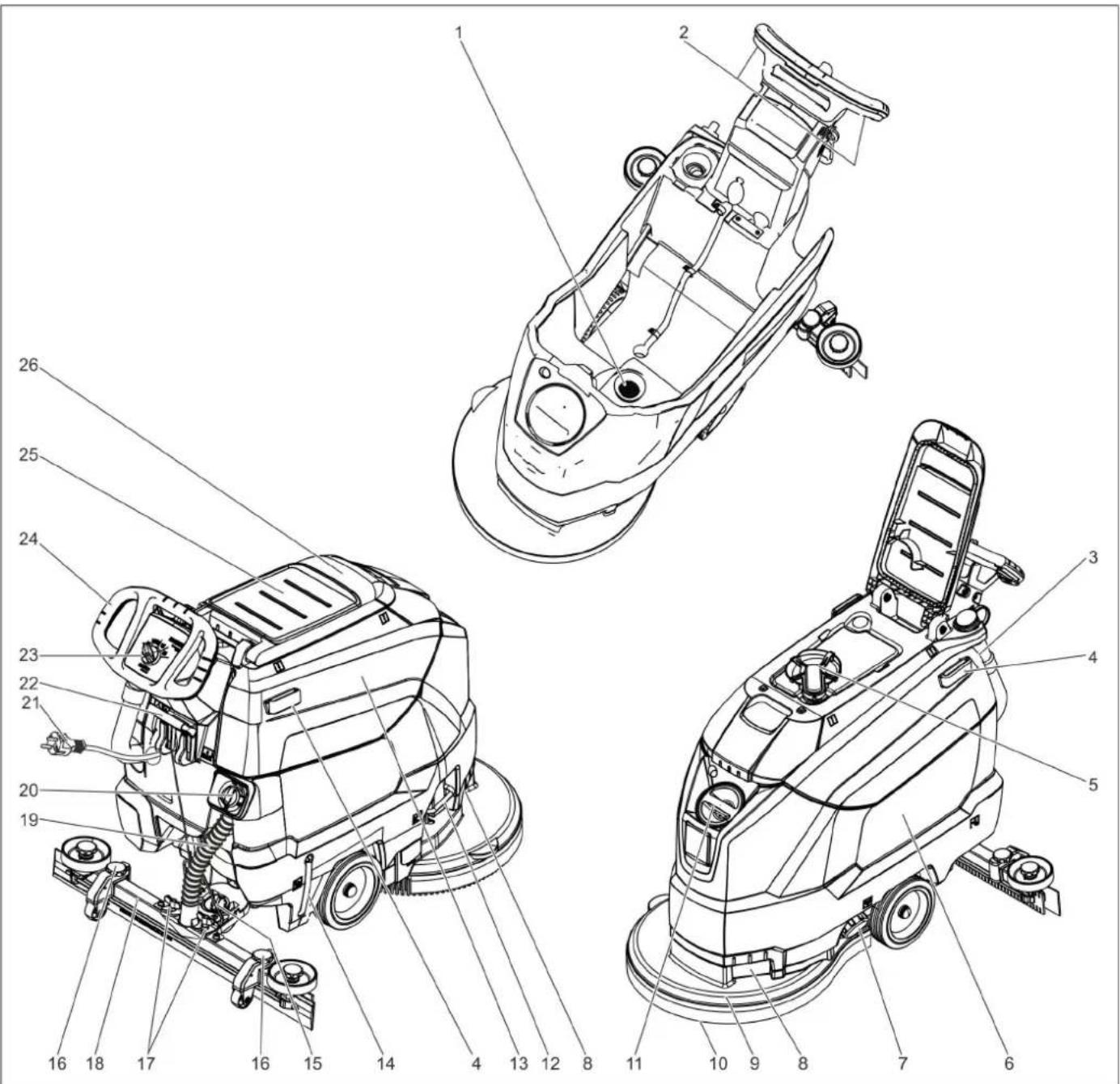

Betjenings- og Funktionselementer

1 Fnugfilter
2 Sikkherhedsafbryder
3 Aftapningsslangen for det snavsede vand med doseringsanordning
4 Holdeskinne for "Homebase"
5 Svommerventil
6 Ferskvandtank
7 Låg ferskvandtank
8 Grebfordybning
9 Rensehoved
10 Skivebørste
11 Pafyldningsabning ferskvandstank
12 Bøjle børsteskift
13 Snavsevandsbeholder
14 Indikator til ferskvandets pafyldningsstand
15 Drejehandtag til haeldning af sugebjelken
16 Højdejustering sugebjælke *
17 Vingemotrikker til fastgorelse af sugebjaelken

18 Sugejbaelke
19 Sugeslange
20 Reguleringsknap vandmaengde
21Netkabel med netstik
22 Händtag sugebjelkesaenkning
23 Betjeningspanel
24 Bøjle
25 Opbevaring for rengringssaat "Homebase Box"
26 Daeksel til snavsevandsbeholder
* Ikke inkluderet i leveringen

Farvekodning

Maskinen er slukket.

2 Normal-modus

Vad renngering af gulvet og opsugning af snavsevandet.

3 Intensiv-modus

Vad renngering af gulvet og tid til at lade rengringsmidlet virke.

4 Suge-modus

Sug snavs ind.

5 Programvaelger

6 Kontrolampe spændingsforsyning Lyser ved istat nettik og foreliggende netspænding.

Symboler pa apparatet

	Netstik
	Fastgåringspunkt
	Mopholder **
1/4	Niveau friskvandstank 25%
	Bøjle børsteskit
	Händtag sugebjælke-sænkning
	Draenåbning friskvands-beholder
	Afledningssslange for snavsevand

**Option

Indenibrugtagning

Aflaesning

→ Skru skruerne ud af det midterste bræt pá pallen.
Tryk maskinen ned pa skubbebøjlen og træk det midterste bræt ud.
Fjern stopklodserne foran og bag hjulene.

Tryk maskinen ned pa skubbebjlen, og skub den frem til kanten af pallen.
Loft maskinen fra pallen, og stil den pa gulvet.

Montering af sugebjaelke

Saet sugebjaelken ind i sugebjaelkeophaenget saledes, at formpladen ligger over ophaenget.
Spænd vingemøtrikkerne fast.

Saat sugeslangen pa.

Drift

△FARE

Fysisk Risiko!

Giv slip for sikkerhedsafbryderen / korehandtaget i tilfelaide af farer.

Pafyldning af driftsstoffer

Ferskvand

Abn friskvandtankens lasemekanisme.
Pafyld ferskvand (maksimalt 60^ ) op til unterkanten at pafyldningsstudsen.
Luk friskvandtankens dasksel.

Rengøringsmiddel

ADVARSEL

Risiko for beskadigelse. Brug kun de anbefalede rensemidler. Ved brug af andre rengorghingsmidler bærer brugeren den foroge de risiko med hensyn til driftssikkerhed og ulykkesrisiko.

Brug kun rensemidler, der/DDke indeholder oplesningsmidler,salt-eller oxidsyre.

Tag hajde for sikkerhedsanvisningerne pa rensemidlerne.

Bemark:

Brug ici staerkt skummende rengørings-midler.

Anbefalede rengøringsmidler:

Anvendelse Rensemid-	del
Vedligeholdsesrensning af alle vandbestandige gulve	RM 746 RM 780
Vedligeholdsesrensning af glinsende overflader (f.eks.granit)	RM 755 es
Vedligeholdsesrensning og hovedrengøring af indu-strigulve	RM 69 ASF
Vedligeholdsesrensning og hovedrengøring af fliser af fint stentøj	RM 753
Vedligeholdsesrensning af fliser inden for sundhedsom-rådet	RM 751
Rensning og desinfektion in-den for sundhedsområdet	RM 732

Ved tom ferskvandstank fortsaetter rensehovedet med at arbejde uden vasketilforsel.

Indstille vandmaengden

Indstil vandmaengden pa reguleringsknappen svarende til gulvbelaegninqens tilsmudningsgrad.

Bemerk:

Gennemfor de forste rengoringsforsog med ringe vandmaengde. Forog vandmaengden trinvis indtil det onskedere ngoringsresultat opnas.

Indstilling af sugebjaelke

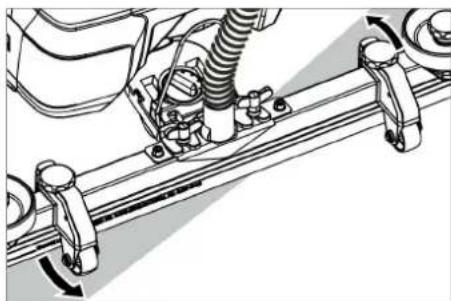

Skråstilling

For at forbede aftugningsresultatet pa flisebelaegninger kan sugebjaelken drejes til en skrastilling pa op til 5^

Lsn vingeskruen.
Drej sugebjaelken.

Stram vingeskruerne.

Haeldning

Hvis aftugningsresultatet erutilfredsstillende, kan den lige sugebjaelkens haeldingaendres.
Omstil drejehandtaget til haelnding af sugebjaelken.

Hojde

Hjdejusteringen har indflydelse pa sugelaebernes bojning, nar den berer gulvet.

Hojdejusteringens drejehandtag justeres forsogsvis, indtil det bedste opsugningsresultat er naet.

Rensning

BEMAERK

Risiko for at beskadige gulverbelaegningen. Brug maskinen ikke på stedet.

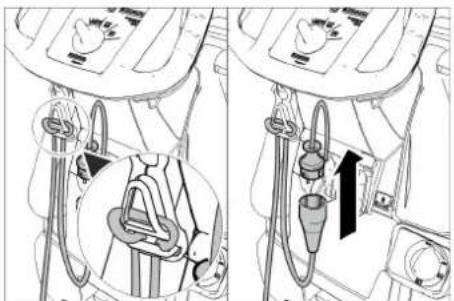

Forlaengerledningensende henges som slojfe ind i traekaflastningens krog.
Forbind maskinens netstik med forlengerledningen.
Forlaengerledningens netstik stikkes i stikdasen.
Drej programvaelgeren til det onskederengrangingsprogram.
Betjen sikkerhedsrelaeet.

Sænke sugebjælken

Trak handtaget ud og tryk det nedad; sugebjaelken sanken.

Bemark:

• Indstil den lige sugebjaelke til rengaring af fliser saledes, at der ici rengores i en ret vinkel til fugerne.
• For at forbidre sugningsresultatet, kan rensehovedets skaning og haelning indstilles (se "Indstille sugbebjaelken").
  Hvis beholderen er fyldt, lukker en svommerventil sugabningen, og sugeturbinen korer med forhjoet omdrejningstal I dette tilfaelde skal sugingen frakobles og maskinen kores til tomning af snavsevandstanken.

Folg de lokale bestemmelser vedrorende behandling af spildevand.
Fjern afledningssslangen ud af holderen og sank den nedover en velegnet op-samlingsbeholder.

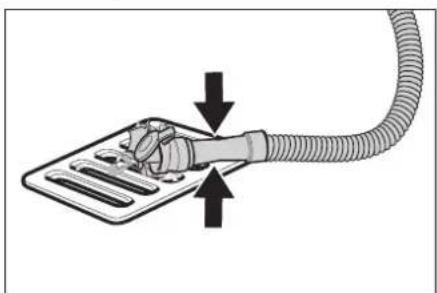

Tryk doseringsanordningen sammen ell er knaek den.
Abn daekslet til doseringsanordningen.

Tomsnavsevandet-regularvand-maengdenvedattrykelseknakke.
Skyl snavsevandsbeholderen med klart vand.

Draen ferskvandet

→ Skru friskvandtankenslag af.

Transport

△FARE

Fysisk Risiko! Maskinen mä kun kores pa stigninger op til den max. vardi (se "Tekniske data") til pa- og aflaesning. Kör langsomt.

△FORSIGTIG

Fare for person- og materiakskader! Hold oje med maskinens vægt ved transporten.
Tryk maskinen ned pa skubbebogjen, og skub den.

Ved transport i biler skal renseren fast-spændes i.h.t. geldende love.

Opbevaring

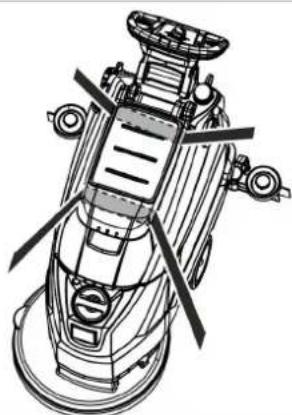

△FORSIGTIG

Fare for person- og materiakskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine mag kun opbevares indendørs.

Fysisk risiko! Før alle arbejder pa maskinen pabegyndes, skal programvaelgeren stilles pa "OFF" og netstikket trækkes ud.

Aftom og bortskaf snavsevand og resterende friskvand.

Vedligeholdesssskema

After haverbrug

BEMERK

Risiko for beskadigelse. Spul ikke maskinen med vand, og brug ikke aggressive rengøringsmidler.

Rengør maskinen udvendigt med en fugttig klud vaedet i mild vaskelud.
Kontroller fnugfilteret, rengør det ved behov.
Rengør sugelæber og aftøringslæber, kontroller dem for slid og udskift dem ved behov.
Kontroller børsterne for slid, udskift dem ved behov (se "Vedligeholdelseasarbejder).

En gang om maneden

Rengør tætningerne mellem snavse-vandsbeholderen og dækslet og kon-troller deres tæthed, udskift dem ved behov.
Rens filteret.

En gang om Året

Fakundeservice til at udfore den foreskrevne inspektion.

Vedligeholdelsesarbejder

Rens sivet

1 Afdaekning
2 Daeksel

Abn afskaermmingen.
Drej daekslet med uret, og tag det af.
Tag sien nedenunder ud, og rengor den.
Isaet sien.
Saat daekslet pa, og las det ved at dreje det mod uret.
Luk afdaekningen.

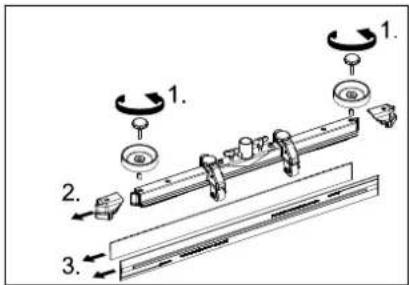

Udskift sugelæberne aller vend dem

1 Slitagemaerke
2 Sugelæbe

Sugelæberne skal udskiftes aller vendes, hvis de er slidt op til slitagemærket.

Tag sugebjaelken af.
→ Skru stjernegrebene ud.

Tag kunststofdelene af.
Tag sugelaeberne af.
Skub de nye ell er vendte sugelaeber ind.
Saat kunststofdelene pa.
→ Skru stjernegrebene i og spænd dem fast.

Udskiftning af skivebørster

Tryk maskinen ned pa skubbebajlen, sa rengringshovedet loftes.
Tryk pedalen til børsteskift nedad ud over modstanden.

Maskinen traekkes bagud, saskivebørsten bliver tilgaengelig.
Læg en ny skivebørste pa gulvet foran maskinen.
Kor maskinen med Ioftet rengoringshoved over den nye skivebørste, og sankrengoringshovedet. Børsten gär i hak i drevet.

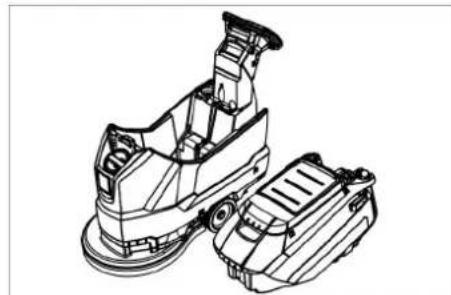

Fjern snavsevandstanken

Tøm snavsevandet.

Loft snavsevandstanken og saet den til siden.

Serviceaftale

For at sikre en palidelig drift af maskinen kan der indgas serviceaftaler med det relevante Karcher-salgskontor.

Frostbeskyttelse

Ved frostrisiko:

Tromfrisk-og snavsevandsbeholderen.
Stil maskinen i et frostsikkert rum.

Fejl

△FARE

Fysisk risiko! For alle arbejder pa maskinen pabegyndes, skal programvaelgeren stilles pa "OFF" og netstikket trekkes ud.
Aftom og bortskaf snavsevand og resterende friskvand.

Fejl Afhjælpning
Maskinen kan ikke star- tes	Sæt programvælgeren til det ønskede program.
	Betjen sikkerhedsrelæet.
	Sæt netstikket i stikdåsen. Lyset kontrollampen spændingsforsyning?
Uilstrækkelig vand- mængde	Kontroller ferskvandsstanden, fyld beholderen op ved behov
	Øg vandmængden på reguleringsknap "Vandmængde".
	Rens filteret.
Uilstrækkelig sueeef- fekt	Rengør tætningerne mellem snavsevandsbeholderen og dækslet og kontROLLER deres tæthed, udskift dem ved behov.
	Kontroller pakningerne mellem snavsevandsbeholderen og ferskvandsbeholderen med hensyn til deres til- stand, udskift dem ved behov.
	Snavsevandssten er tom, frakobl maskinen og tøm snavsevandsstenken
	Rens fnugfilteret.
	Rengør sugelæberne på sugebjælken, udskift dem ved behov
	Kontroller, om læget på snavsvand-aftledningsslangen er lukket
	Kontroller sugebjælkens indstilling.
	Kontroller om sugeslangerne er tilstoppet, ren's ved behov.
	Kontroller om sugeslangerne er tæt, udskift ved behov.
Uilstrækkelig rengø- ringsresultat	Kontroller brsterne for slid, udskift dem ved behov.
Sugeturbine kær uro- ligt	Rens svømmeren.
Børsterne drejer ikke Kɔntroller, om fremmedlegemer blokerer børsten, fjern i givet fald fremmedlegemerne.
Giv slip for sikkerhedsrelæet: Vent et øjeblik.
Betjen sikkerhedsrelæet.
Vibrations under rens- ningen	Brugevt. en blødere brste.
Kontakt kundeservice ved fejl, som/DDSE kan affhjælpes ved hjælp af dette tabel.
Tilbehør
Navn Partnr. Beskrivelse
Skivebørste, rødt (medium, standard) 4.905-026.0 Bruges	til de mest alm	indelige rengøringsopgaver.
Skivebørste, natur (blød) 4.905-027.0 I naturfiber til cleaning	og polering.
Skivebørste, sort (hårdt) 4.905-029.0 Til stærk snavs og til	grundrengøring	Kun til ikke føl somme gulverbægninger.
Pad-drivplade 4.762-534.0 Til rengøring med pads. Med hultigskiftekoblig	ortigskiftekoblig	og centerlock.
Pad, rød (mellemblød) 6.369-079.0 Til rengøring og cleani ng af alle gulve.
Pad, grøn (mellemhård) 6.369-078.0 Til rengøring af stærkt snavsede gulve	og opfriskning	af*hårde og elastiske belægninger.
Pad, sort (hård) 6.369-077.0 Ved stærk snavs og til grundrensning.
Pad, beige (minde cornstørrelse) 6.369-468.0 Til polering	og opfriskning
Pad, beige (delvis naturhår) 6.371-146.0
Sugebjælke, 850 mm, lige 4.777-401.0
Sugebjælke, 850 mm, bøjet 4.777-411.0
Sæt Homebase box	4.035-406.0
Mopholder	9.753-023.0

Tekniske data

		1.127-002.0	1.127-005.0
Effekt
Mærkespænding	V	230	220
Strømtype	Ph/Hz	1~/50	1~60
Mellemste optagne effekt	W	1350	1250
Nominal kapacitet sugeturbine	W	550	450
Nominal kapacitet børstedrev	W	800
Sugning
Sugeeffekt, luftmaengde (max.)	I/s	20	19
Sugeeffekt, undertryk (max.)	kPa (mbar)	14,0 (140)	12,0 (120)
Rengøringsbørster
Børsteomdrejningstal	1/min	140	172
Børsted diameter	mm	510
Mål og vægt
Teoretisk fladeydelse	\( m^2/h \)	2000
Max. arbejdsomräge stigning	%	2
Volumen frisk-/snavsevandsbeholder	I	62/62
maks. vandtemperatur	°C	60
Omgivelsestemperatur	°C 5...40
Tomvægt (transportvægt)	kg	60
Samlet vægt (driftsklar)	kg	122
Oplyste værddier ifølge EN 60335-2-72
Samlet svingningsværdi	\( m/s^2 \)	<2,5
Usikkerhed K	\( m/s^2 \)	0,2
Lydtryksniveau \( L_{pA} \)	dB(A)	67	65
Usikkerhed \( K_{pA} \)	dB(A)	2
Lydeffektniveau \( L_{WA} + usikkerhed K_{WA} \)	dB(A)	81

Anvend kun originaltilbehør og -reservede. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com

EU-

overensstemmelseserklaering

Hermed erklær vi, at den nedenfor naevnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gaeldende grundlaeggende sikkerhedsog sundhedskrav i EU-direktiverne. Vedændringer af maskinen, der foretages Eden forudgaende aftale med os, mister denne erklæring sin gyldighed.

Produkt: Gulvrenser

Type: 1.127-xxx

1.515-xxx

Anvendte harmoniserede standarder

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Anvendte tyske standarder

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Stansing og parkering . . . . . . . NO 4

Transport. NO 4

Lagring. NO 4

Pleie og vedlikehold. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sikkerhetsanvisninger

Sugelippene skal skiftes aller snus nár de er slitt ned til slitemerket.

Anvendte overensstemmende normer

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Sakerhetsanvisningar
