KULLANIM KILAVUZU BD 5060 C Ep Classic Kärcher

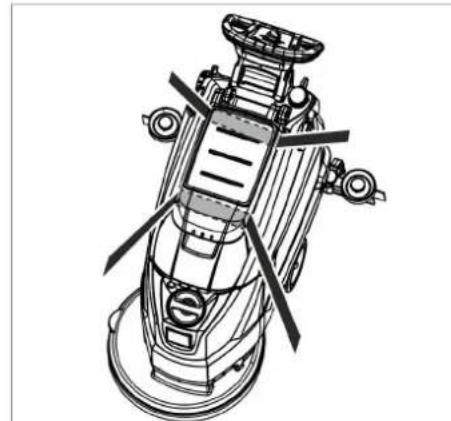

Chairman of the Board of Management Director Regulatory Affairs & Certification 81EL- 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. Cihazı kullanmaya başlamadan önce, bu kullanım kılavuzu ve ekteki 5.956.251.0 nu- maralı fırçalı temizlik ve püskürtmeli çıkart- ma cihazlarının güvenlik uyarıları broşürü- nü okuyun ve buna uygun şekilde davranın. Cihaz, sadece kaput ve kapağı kapalıy- ken kullanılmalıdır. Cihaz, sadece izin verilen maksimum eğimi aşmayan yüzeylerde çalıştırılmalıdır, bkz. "Teknik veriler" alt bölümü. 몇 UYARI Cihazı eğimli yüzeylerde kullanmayın. Güvenlik düzenekleri kullanıcının korun- masını sağladığından, devre dışı bırakıl- mamalıdır ve düzgün çalıştıklarından emin olunmalıdır. Emniyet şalteri bırakılırsa, fırça tahriki ka- panır. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için. 몇 TEDBIR Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. DIKKAT Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Bu aşındırıcı süpürge makinesi, düz zemin- lerin sulu temizliği için kullanılır. – Su miktarı ve temizlik maddesi miktarı ayarlanarak, ilgili temizlik görevine ko- layca adapte edilebilir. Temizlik maddesi dozajı, tanka ekleme yapılarak adapte edilebilir. – Cihaz, bir temiz su ve bir pis su tankına sahiptir (her biri 60 litrelik). Bu sayede, yüksek kullanım süresinde etkin bir te- mizliğe olanak sağlanır. – 500 mm'lik çalışma yüksekliği, uzun kullanım sürelerinde etkin bir kullanıma olanak sağlar. – Ön tahrik, elle iterek gerçekleşir ve fır- çaların döndürülmesi ile desteklenir. – Elektrikle çalışma modu, çalışma süresi kısıtlaması olmadan yüksek bir perfor- mans özelliği sağlar. Not: Temizlik görevine uygun olarak cihaz çeşitli aksesuarlarla donatılabilir. Katalogumuza başvurun ya da İnternette www.kaercher.com adresi altında bizi ziya- ret edin. Bu cihazı sadece bu kullanım kılavuzunda- ki bilgilere uygun olarak kullanın. – Bu cihaz, Örn; oteller, okullar, hastane- ler, fabrikalar, mağazalar, bürolar ve ki- ralık mağazalarda mesleki kullanım için uygundur. – Cihaz, sadece rutubete ve parlatma iş- lemlerine karşı duyarlı olmayan kaygan zeminlerin temizlenmesi için kullanıl- malıdır. – Cihaz, iç bölümlerdeki zeminler ya da kapalı yüzeylerin temizlenmesi için ge- liştirilmiştir. – Cihaz, donmuş zeminlerin (Örn; soğuk hava depoları) temizlenmesi için uygun değildir. – Cihaz, sadece orijinal aksesuarı ve ye- dek parçalarıyla donatılabilir. – Cihaz, patlama tehlikesi bulunan ortam- larda kullanım için uygun değildir. – Bu cihaz ile yanıcı gazlar, inceltilmemiş asitler ya da çözücü maddeler alınma- malıdır. Bu maddeler arasında, emilen hava ile santrifüj oluşumu sırasında patlayıcı gazlar oluşturabilen benzin, tiner ve sı- cak yağ bulunmaktadır. Cihazda kulla- nılan malzemelere yapışacakları için aseton, inceltilmemiş asitler ve çözücü maddelere kullanmayın. – Cihaz, "Teknik Bilgiler" bölümünde be- lirtilen maksimum eğimli yüzeylerde ça- lıştırma için onaylanmıştır. İçerik maddeleri hakkında uyarılar (REA- CH) İçerik maddeleri hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.de/REACH Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde aksesuarınızda oluşan muhtemel hasarları, arızanın kaynağı üre- tim veya malzeme hatası olduğu sürece üc- retsiz olarak karşılıyoruz. Garanti hakkınız- dan yararlanmanızı gerektiren bir durum ol- duğu zaman, ilgili faturanız ile birlikte satı- cınıza veya size en yakın yetkili servisimize başvurunuz. İçindekiler İçindekiler . . . . . . . . . . . . . . . . TR 1 Güvenlik uyarıları. . . . . . . . . . . TR 1 Fonksiyon . . . . . . . . . . . . . . . . TR 1 Kurallara uygun kullanım. . . . . TR 1 Çevre koruma . . . . . . . . . . . . . TR 1 Garanti. . . . . . . . . . . . . . . . . . . TR 1 Kullanım ve çalışma elemanları TR 2 Cihazı çalıştırmaya başlamadan önce. . . . . . . . . . . . . . . . . . . . . TR 3 Çalıştırma . . . . . . . . . . . . . . . . TR 3 Durma ve durdurma. . . . . . . . . TR 4 Taşıma. . . . . . . . . . . . . . . . . . . TR 4 Depolama . . . . . . . . . . . . . . . . TR 4 Koruma ve Bakım . . . . . . . . . . TR 4 Antifriz koruma. . . . . . . . . . . . . TR 5 Arızalar . . . . . . . . . . . . . . . . . . TR 5 Aksesuar . . . . . . . . . . . . . . . . . TR 6 Teknik Bilgiler . . . . . . . . . . . . . TR 6 Aksesuarlar ve yedek parçalar TR 6 Güvenlik uyarıları Güvenlik tertibatları Emniyet şalteri Tehlike kademeleri Fonksiyon Kurallara uygun kullanım Çevre koruma Ambalaj malzemeleri geri dö- nüştürülebilir. Ambalaj malze- melerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabile- cekleri yerlere gönderin. Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen ön- görülen toplama sistemleri aracı- lığıyla tasfiye edin. Garanti 82 TR- 2 1 Toz süzgeci 2 Emniyet şalteri 3 Dozaj tertibatıyla birlikte pis su boşalt- ma hortumu 4 Homebase tutucu rayı 5 Şamandıra 6 Temiz su deposu 7 Temiz su deposunun kilidi 8 Tutamak çukuru 9 Temizleme kafası 10 Disk fırça 11 Temiz su deposunun dolum ağzı 12 Fırça değiştirme kolu 13 Pis su deposu 14 Temiz su doluluk seviyesi göstergesi 15 Emme kolunu eğmek için döner tuta- mak 16 Süpürme kolunun yükseklik ayarı * 17 Emme kolunu sabitlemek için kanatlı somunlar 18 Emme kolu * 19 Emme hortumu 20 Su miktarı ayar kafası 21 Elektrik fişiyle birlikte elektrik kablosu 22 Emme kolunu indirme kolu 23 Kumanda paneli 24 İtme yayı 25 "Homebase Box" temizlik setini yerleş- tirme yüzeyi 26 Pis su deposunun kapağı

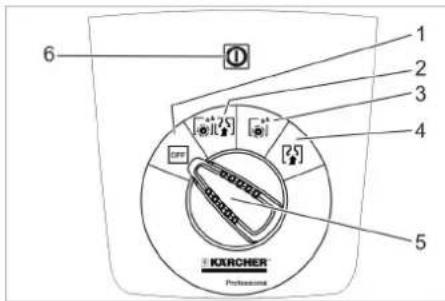

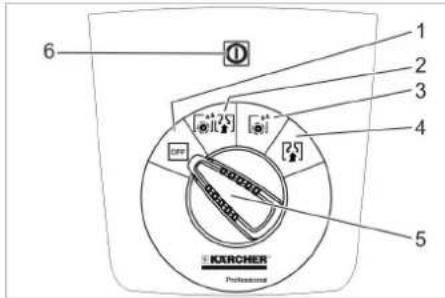

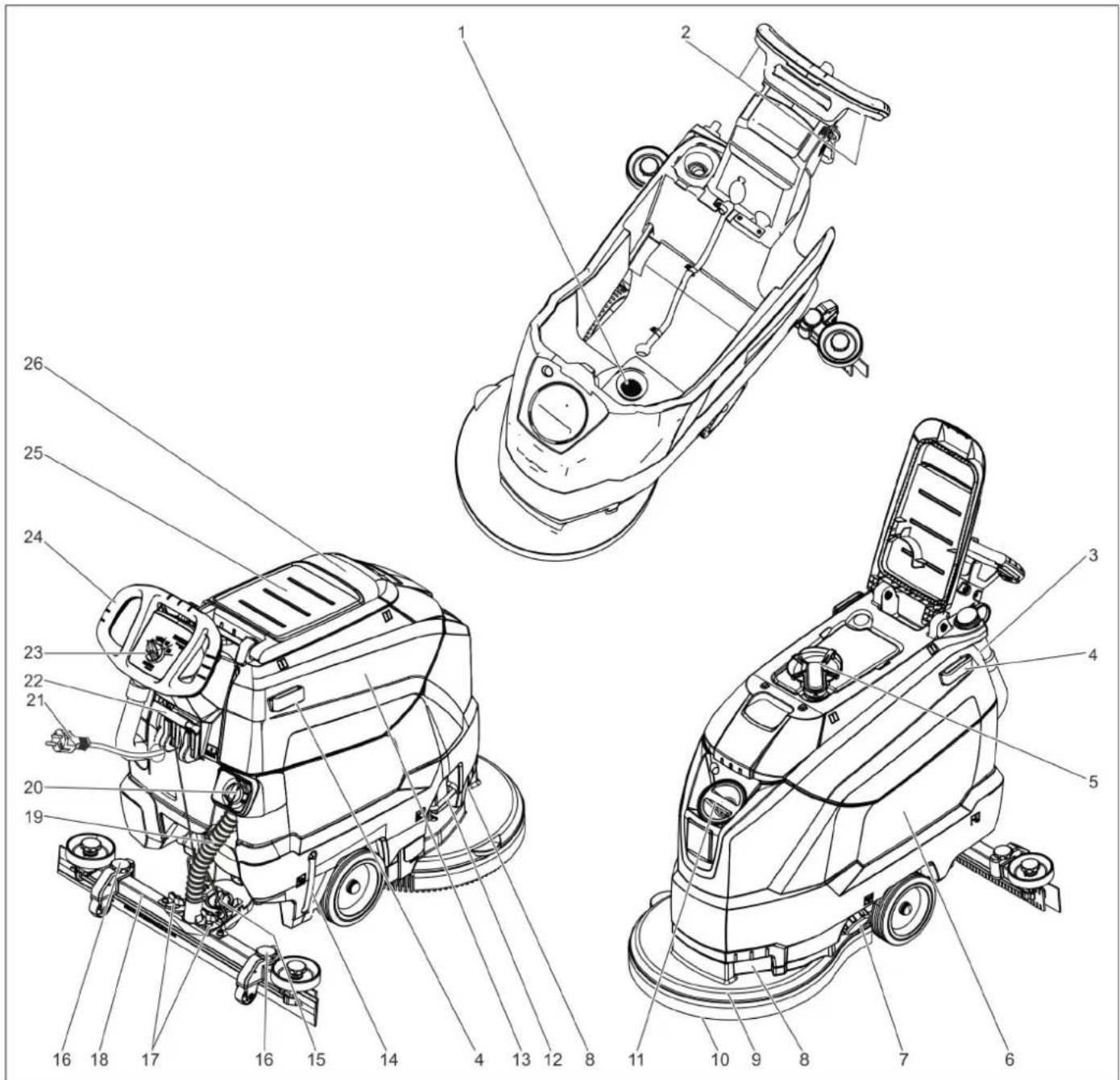

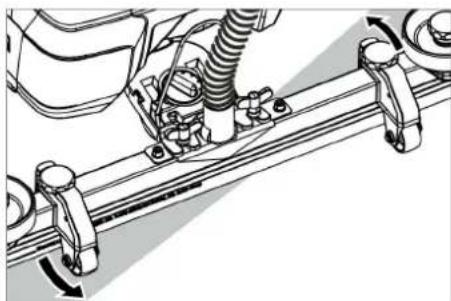

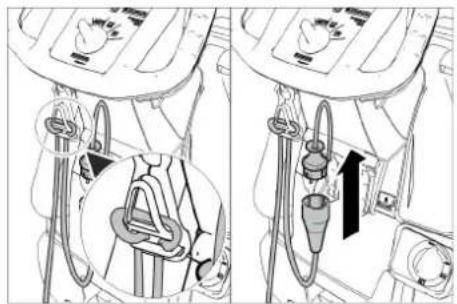

• Teslimat kapsamında bulunmamaktadır – Temizlik prosesinin kullanım elemanları sarıdır. – Bakım ve servis kullanım elemanları açık gridir. Kullanım ve çalışma elemanları Renk kodu 83TR- 3 1 OFF Cihaz kapalı. 2 Normal mod Zeminin ıslak şekilde temizlenmesi ve pis suyun emilmesi. 3 Yoğun mod Zeminin ıslak şekilde temizlenmesi ve temizlik maddesinin etki etmesinin sağ- lanması. 4 Emdirme modu Pis suyu emin. 5 Program seçme anahtarı 6 Gerilim beslemesi kontrol lambası Elektrik fişi takılmış ve şebeke gerilimi mevcutken yanar. ** Opsiyon Cıvataları, paletin ortadaki tahta parça- sından sökün. Cihazı itme kolundan aşağı bastırın ve orta tahta parçayı dışarı çekin. Tekerleklerin önünde ve yanındaki ta- kozları çıkartın. Cihazı itme kolundan aşağı bastırın ve paletin kenarına kadar öne itin. Cihazı paletten kaldırın ve yere koyun. Emme kolunu, kalıp sac süspansiyonun üzerinde duracak şekilde emme kolu süspansiyonuna yerleştirin. Kanatlı somunları sıkın. Emme hortumunu takın. TEHLIKE Yaralanma tehlikesi! Tehlike durumunda emniyet şalterini/sürüş kolunu bırakın. Temiz su tankının kapağını açın. Dolum ağzının alt kenarına kadar temiz su (maksimum 60 °C) doldurun. Temiz su tankının kapağını kapatın. 몇 UYARI Hasar görme tehlikesi. Sadece tavsiye edi- len temizlik maddelerini kullanın. Diğer te- mizlik maddeleri için, artan çalışma güven- liği ve kaza tehlikesi riskini işletmeci kendisi üstlenir. Sadece çözücü maddeler, tuz ve hidroflüo- rik asit çözeltisi içermeyen temizlik madde- leri kullanın. Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin. Not: Aşırı köpüklenen temizlik maddeleri kullan- mayın. Tavsiye edilen temizlik maddeleri: Temizlik maddesini temiz su tankına ekleyin. Not: Taze su tankı boşken, temizleme kafası sıvı beslemesi olmadan çalışmaya devam eder. Su miktarını, zemin kaplamasının kirlilik derecesine uygun olarak ayar kafasın- dan ayarlayın. Not: İlk temizlik denemelerini az miktarda suyla yapın. Su miktarını, istenen temizleme so- nucu elde edilene kadar kademe kademe artırın. Fayanslı kaplamalarda emici sonuçlarının iyileştirilmesi için, emme kolu maksimum 5° eğik konuma getirilebilir. Kanatlı cıvatayı gevşetin. Emme kolunu döndürün. Kelebek vidaları sıkın. Emici sonucunun yetersiz olması durumun- da, düz emme kolunun eğimi değiştirilebilir. Emme kolunu eğmek için döner tutama- ğın ayarını değiştirin. Yükseklik ayarı ile, zemine temas duru- munda emme dudaklarının bükümü etkile- nir. En iyi emme sonucu elde edilene kadar, yükseklik ayarının döner tutamaklarını deneme yoluyla değiştirin. Kumanda paneli Cihazdaki semboller Şebeke fişi Bağlama noktası Paspas tutucusu ** Taze su tankı dolum se- viyesi %25 Fırça değiştirme kolu Emme kolunu indirme kolu Temiz su deposunun tahliye deliği Pis su tahliye hortumu Cihazı çalıştırmaya başlamadan önce İndirme Emme kolunun takılması Çalıştırma İşletme malzemelerinin doldurulması Temiz su Temizlik maddesi Kullanım Temizlik maddesi Suya dayanıklı zeminlerdeki genel temizlik RM 746 RM 780 Parlak üst yüzeylerdeki (Örn; granit) genel temizlik RM 755 es Sanayi işletmelerindeki ze- minlerde genel ve ana te- mizlik RM 69 ASF Küçük fayanslı zeminlerde genel ve ana temizlik RM 753 Sağlık sektöründe genel fa- yans temizliği RM 751 Sağlık sektöründe temizlik ve dezenfeksiyon RM 732 Alkaliye karşı dayanıklı her türlü zeminde (Örn; PVC) katman ayırma RM 752 Muşambalı zeminlerde kat- man ayırma RM 754 Su miktarının ayarlanması Emme kolunun ayarlanması Eğik konum Eğim Yükseklik 84 TR- 4 DIKKAT Zemin kaplamasını için zarar görme tehli- kesi. Cihazı noktada çalıştırmayın. Uzatma kablosunun ucunu, köşebent olarak çekme desteği kancasına asın. Cihazın elektrik fişini uzatma kablosuna bağlayın. Uzatma kablosunun elektrik fişini prize takın. Program seçim anahtarını istediğiniz temizleme programına getirin. Emniyet şalterine basın. Kolu dışarı çekin ve aşağı doğru bastı- rın; emme kolu indirilir. Not: – Fayanslı kaplamaların temizlenmesi için, düz konumdaki emme kolunu ek yerlerine dik açıda temizlenmeyecek şekilde ayarlayın. – Emme sonuçlarını iyileştirmek için, emme kolunun eğik konumu ve eğimi ayarlanabilir (Bkz. "Emme kolunun ayarlanması"). – Pis su tankı dolduğunda, şamandıra, ci- hazın emiş ağzını otomatik olarak ka- patır ve emmeyi sağlayan türbin yüksek devir sayısı ile çalışmaya başlar. Bu du- rumda, süpürmeyi kapatın ve pis su tankını boşaltmak için hareket edin. Program seçim anahtarını vakum konu- muna getirin. Kısa süreli ileri doğru sürün ve kalan su miktarını emin. Emme kolunu kaldırın. Program seçme anahtarını "OFF" ko- numuna getirin. Cihazın fişini prizden çekin. 몇 UYARI Yerel atık su işleme talimatlarına uyun. Tahliye hortumunu tutucudan alın ve uygun bir toplama tertibatı kullanarak indirin. Dozaj tertibatını içeri doğru bastırın ya da bükün. Dozaj tertibatının kapağını açın. Pis suyu boşaltın - basarak ya da büke- rek su miktarını ayarlayın. Pis su deposunu temiz suyla yıkayın. Temiz su tankının kapağını sökün. TEHLIKE Yaralanma tehlikesi! Cihaz, sadece maksi- mum değere kadar (bkz. "Teknik bilgiler") eğimlerde yükleme ve boşlatma işlemleri için kullanılmalıdır. Aracı yavaş sürün. 몇 TEDBIR Yaralanma ve hasar tehlikesi! Taşıma sıra- sında cihazın ağırlığına dikkat edin. Cihazı, itme kolundan aşağıya doğru bastırın itin. Araçlarda taşıma sırasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. 몇 TEDBIR Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolan- malıdır. TEHLIKE Yaralanma tehlikesi! Cihazdaki tüm çalış- malardan önce program seçme anahtarını “OFF” konumuna getirin ve elektrik fişini çekin. Pis su ve kalan temiz suyu boşaltın ve imha edin. DIKKAT Hasar görme tehlikesi. Cihaza su püskürt- meyin ve agresif temizlik maddeleri kullan- mayın. Pis suyu boşaltın. Pis su deposunu temiz suyla yıkayın. Cihazın dışını, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin. Toz süzgecini kontrol edin, ihtiyaç anın- da temizleyin. Emme dudakları ve sıyırıcı dudaklarını temizleyin, aşınma kontrolü yapın ve ih- tiyaç anında değiştirin. Fırçaya aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin (Bkz. "Bakım çalışmaları"). Pis su deposu ve kapak arasındaki con- taları temizleyin ve contalara sızdır- mazlık kontrolü yapın, gerekirse conta- ları değiştirin. Süzgeci temizleyin. Müşteri hizmetlerinin öngörülen kontrol çalışmalarını yapmasını sağlayın. 1 Kapak 2 Kapak Kapağı açın. Kapağı saat yönünde döndürün ve çı- karın. Bunun altındaki süzgeci çıkarın ve te- mizleyin. Süzgeci yerleştirin. Kapağı takın ve saat yönünün tersine döndürerek kilitleyin Kapağı kapatın. 1 Aşınma işareti 2 Emme dudağı Temizleme Emme kolunun indirilmesi Durma ve durdurma Pis suyun boşaltılması Temiz suyun boşaltılması Taşıma Depolama Koruma ve Bakım Bakım planı Her kullanımdan sonra Her ay Her yıl Bakım çalışmaları Süzgecin temizlenmesi Emme dudaklarının değiştirilmesi ya da çevrilmesi

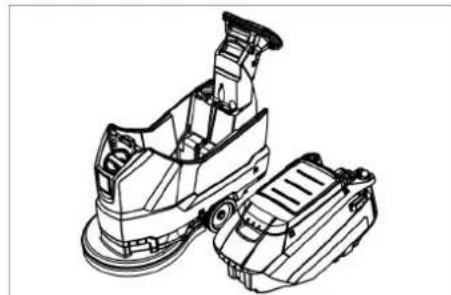

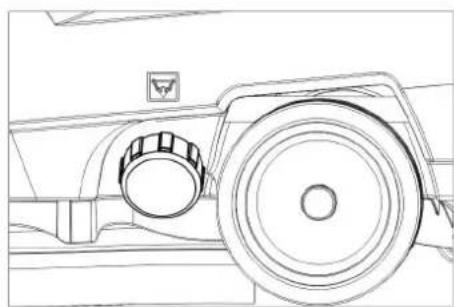

85TR- 5 Aşınma işaretine kadar aşınmış olmaları durumunda, emme dudakları değiştirilmeli veya döndürülmelidir. Emme kolunu çıkartın. Yıldız tutamakları sökün. Plastik parçaları çekerek çıkartın. Emme dudaklarını çekerek çıkartın. Yeni veya kullanılmış emme dudakları- nı içeri itin. Plastik parçaları yerlerine takın. Yıldız tutamakları vidalayın ve sıkın. Temizlik kafasının kaldırılması için ci- hazı, itme kolundan aşağıya doğru bas- tırın. Fırça değiştirme pedalını, direnç üze- rinden dışarı doğru aşağı bastırın. Disk fırçaya ulaşmak için cihazı geriye doğru çekin. Yeni disk fırçayı cihazın önüne yere ko- yun. Temizlik kafası kaldırılmış durumday- ken, cihazı yeni disk fırçanın üzerine götürün ve temizlik kafasını indirin. Fırça, tahrike kilitlenir. Pis suyu boşaltın. Pis su tankını kaldırın ve yana çevirin. Cihazın güvenli bir şekilde çalışması için, yetkili Kärcher satış bürosu ile bakım söz- leşmeleri yapılabilir. Donma tehlikesinde: Temiz ve pis su deposunu boşaltın. Cihazı donmaya karşı korunmuş bir bö- lümde durdurun. TEHLIKE Yaralanma tehlikesi! Cihazdaki tüm çalış- malardan önce program seçme anahtarını “OFF” konumuna getirin ve elektrik fişini çekin. Pis su ve kalan temiz suyu boşaltın ve imha edin. Disk fırçanın değiştirilmesi Pis su tankının çıkartılması Bakım sözleşmesi Antifriz koruma Arızalar Arıza Giderme Cihaz çalıştırılamıyor Program seçme anahtarını istediğiniz programa ayarlayın. Emniyet şalterine basın. Elektrik fişini prize takın. Gerilim beslemesi kontrol lambası yanıyor mu? Yetersiz su miktarı Temiz su seviyesini kontrol edin, gerekirse depoyu doldurun Su miktarı ayar düğmesinden su miktarını arttırın. Süzgeci temizleyin. Yetersiz emme kapasi- tesi Pis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık kontrolü yapın, gerekirse con- taları değiştirin. Pis su deposu ve temiz su deposu arasındaki contaları hasar açısından kontrol edin, ihtiyaç anında değiştirin. Pis su tankı dolu, cihazı durdurun ve pis su tankını boşaltın Toz süzgecini temizleyin. Emme kolundaki emme dudağını temizleyin, gerekirse değiştirin Pis su tahliye hortumundaki kapağın kapalı olup olmadığını kontrol edin. Emme kolunun ayarını kontrol edin. Emme hortumuna tıkanma kontrolü yapın, gerekirse hortumu temizleyin. Emme hortumuna sızdırmazlık kontrolü yapın, gerekirse hortumu değiştirin. Yetersiz temizleme so- nucu Fırçaya aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin Emme türbini düzgün çalışmıyor Şamandırayı temizleyin. Fırça dönmüyor Yabancı maddelerin fırçayı bloke edip etmediğini kontrol edin, gerekirse yabancı maddeleri çıkartın Emniyet şalterini bırakın. Kısa süre bekleyin. Emniyet şalterine basın. Temizleme sırasında tit- reşimler Gerekirse daha yumuşak fırça kullanın. Bu tablo yardımıyla giderilemeyen arızalarda müşteri hizmetlerini arayın. 86 TR- 6 Sadece orijinal aksesuarlar ve orijinal ye- dek parçalar kullanın; cihazın güvenli şekil- de ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaerc- her.com. İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmelikle- rinin temel teşkil eden ilgili güvenlik ve sağ- lık yükümlülüklerine uygun olduğunu bildiri- riz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu be- yan geçerliliğini yitirir. Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder. Dokümantasyon sorumlusu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/03/01 Aksesuar Tanımlama Parça No. Tanımlama Disk fırça, kırmızı (orta, standart) 4.905-026.0 Mevcut tüm temizlik görevlerinde kullanım için. Disk fırça, doğal (yumuşak) 4.905-027.0 Temizleme ve parlatma için doğal elyaflardan. Disk fırça, siyah (sert) 4.905-029.0 Güçlü kirler ve genel temizlik için. Sadece hassas olmayan kaplamalar. Pad sürgü tablası 4.762-534.0 Pedlerle temizlik için. Hızlı değiştirme bağlantısı be Centerlock ile. Ped, kırmızı (orta yumuşak) 6.369-079.0 Her türlü zeminin temizlenmesi için. Ped, yeşil (orta sert) 6.369-078.0 Aşırı kirli zeminlerin temizlenmesi ve genel temizlik için. Ped, siyah (sert) 6.369-077.0 İnatçı kirler ve genel temizlik için. Ped, bej (hafif kum) 6.369-468.0 Sert ve elastik kaplamaların parlatılması ve yenilenmesi için. Ped, bej (doğal kıl) 6.371-146.0 Emme kolu, 850 mm, düz 4.777-401.0 Emme kolu, 850 mm, bükülü 4.777-411.0 Homebase Box seti 4.035-406.0 Paspas tutucusu 9.753-023.0 Teknik Bilgiler 1.127-002.0 1.127-005.0 Güç Nominal gerilim V 230 220 Elektrik türü Ph/Hz 1~/50 1~60 Ortalama güç alımı W 1350 1250 Emme türbininin nominal gücü W 550 450 Fırça tahrikinin nominal gücü W 800 Emme Eme kapasitesi, Hava miktarı (maks.) l/s 20 19 Emme kapasitesi, Vakum (maks.) kPa (mbar) 14,0 (140) 12,0 (120) Temizleme fırçaları Fırça devri d/dk 140 172 Fırça çapı mm 510 Ölçüler ve ağırlıklar Teorik yüzey gücü m²/saat 2000 Maks. çalışma aralığı Eğim % 2 Temiz/pis su deposunun hacmi l 62/62 maks. Su sıcaklığı °C 60 Çevre sıcaklığı °C 5...40 Boş ağırlık (taşıma ağırlığı) kg 60 Toplam ağırlık (çalışmaya hazır) kg 122 60335-2-72'a göre belirlenen değerler Toplam titreşim değeri m/s

<2,5 Güvensizlik K m/s

0,2 Ses basıncı seviyesi L

dB(A) 67 65 Güvensizlik K

dB(A) 2 Ses basıncı seviyesi L

dB(A) 81 Aksesuarlar ve yedek parçalar AB uygunluk bildirisi Ürün: Zemin temizleyici Tip: 1.127-xxx 1.515-xxx İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2014/30/EU Kullanılmış olan uyumlu standartlar EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 Kullanılmış ulusal standartlar
