Produkttyp	Stationär högtryckstvätt med uppvärmning
Märke	Kärcher
Modell	HDS 9/14 St (1.698-917)
Arbetstryck	14 MPa (140 bar)
Vattenflöde	500-930 l/h (justerbar)
Max. temperatur varmvatten	98 °C
Max. temperatur ånga	155 °C
Anslutningseffekt	6,4 kW
Spänning / Frekvens	400 V / 50 Hz (trefas)
Skyddsklass	IPX5
Bränsle	Eldningsolja EL eller diesel
Bränsleförbrukning	5,8 kg/h
Brutto värmeeffekt	68 kW
Typisk driftvikt	164,4 kg

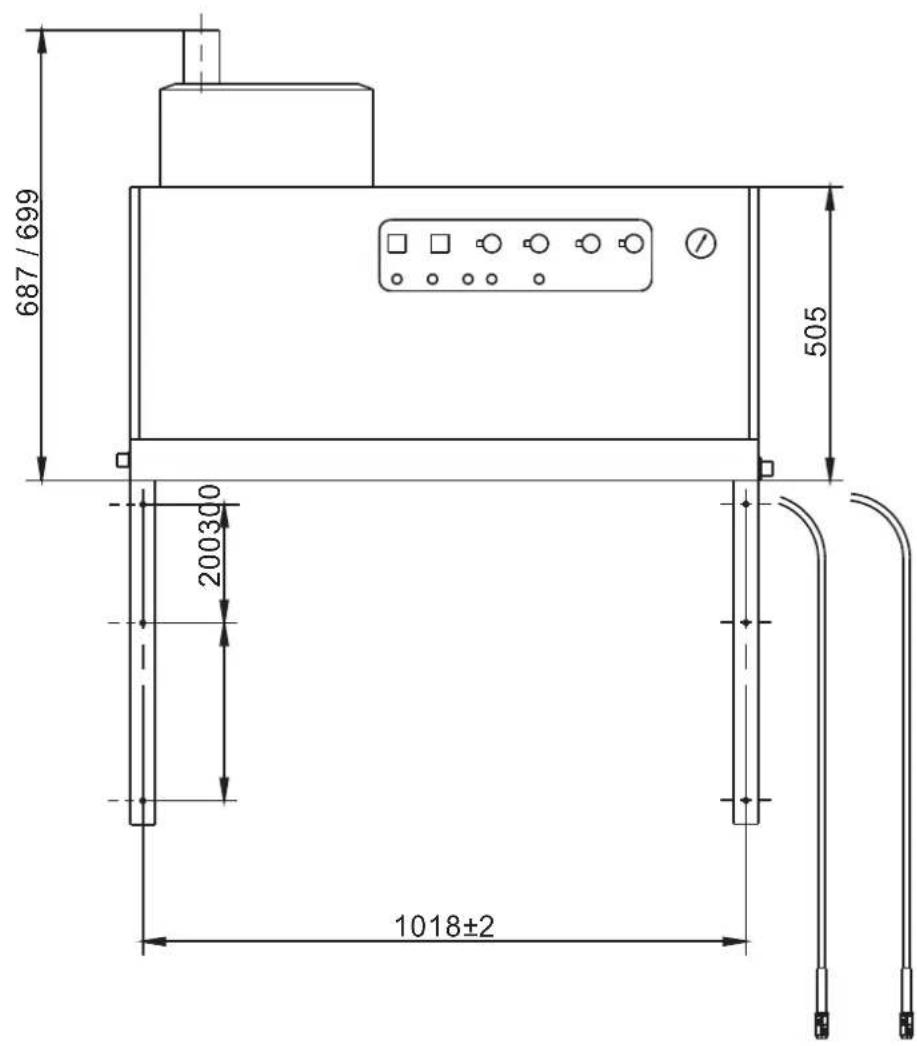

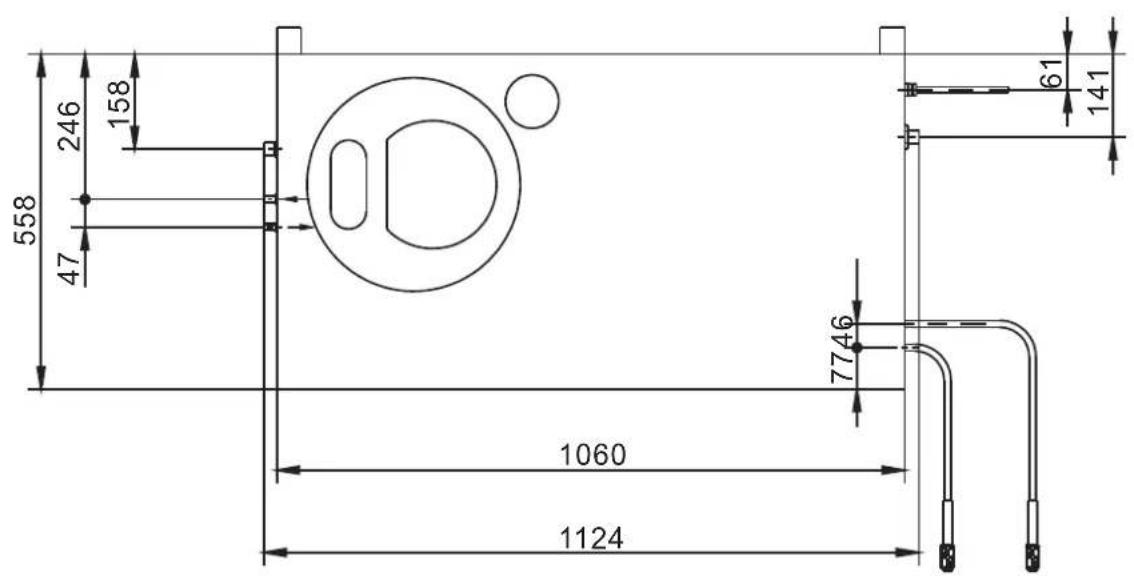

Mått (L × B × H)	1124 × 558 × 687 mm
Ljudtrycksnivå	74 dB(A)
Vibrationer (handtag-pistol)	2,2 m/s²
Säkerhetsanordningar	Vattenbristsskydd, tryckvakt, säkerhetsventil, flamövervakning, överbelastningsskydd, restgastermostat
Underhåll	Oljebyte var 1000:e timme, rengöring av filter, avkalkning vid behov
Medföljande tillbehör	Pistol EASY! Force, lans EASY! Lock, munstycke, högtrycksslang 10 m
Garanti	Enligt nationella villkor (se manual)

Vanliga frågor - HDS 9144 St Kärcher

Vilken typ av bränsle ska användas?

Använd endast eldningsolja EL eller diesel. Bensin är förbjuden (explosionsrisk).

Hur luftar man efter ett ingrepp?

Ställ omkopplaren på '0', öppna pistolhandtaget tills vatten rinner utan bubblor, starta sedan om. Upprepa vid behov.

Vad gör man om brännaren inte tänds?

Kontrollera bränsletanken, filtret och omkopplarens läge. Om brännarens feltändningslampa (E) lyser, återställ apparaten genom att stänga av och sedan slå på den igen.

Hur ställer man in vattentemperaturen?

Vrid termostaten (B) till önskat värde (max. 98 °C för varmvatten, 155 °C för ånga efter munstycksbyte).

När ska apparaten avkalkas?

Om arbetstrycket sjunker under 3 MPa med munstycket borttaget, eller vid beläggningar. Använd produkterna RM 100 eller RM 101 (se manual).

Hur använder man ångfunktionen?

Byt ut HP-munstycket mot ett ångmunstycke (art. 4.116-000 för denna modell), ställ in temperaturen på 150 °C och minska vattenflödet till minimum.

Vilket säkerhetsavstånd gäller för däck?

Håll ett minimiavstånd på 30 cm och använd en platt stråle (25°). Använd aldrig en rak stråle.

Hur underhåller man högtryckspumpen?

Kontrollera oljenivån varje vecka. Byt olja var 1000:e timme eller två gånger per år (olja art. 6.288-016, 1 liter).

Vad gör man om apparaten inte bygger upp tryck?

Rengör munstycket, kontrollera vatteninloppssilen, rengöringsmedelsnivån och se till att doseraren inte står på '0'.

Hur skyddar man apparaten mot frost?

Töm vattnet ur ledningarna och pumpen, skölj sedan med frostskyddsmedel. Häll frostskyddsmedlet i flottörbehållaren och låt den gå tills den stannar automatiskt.

BRUKSANVISNING HDS 9144 St Kärcher

Produkt: Högtryckstvätt med ångmodul

Typ: 1.698-xxx

Typ: 1.699-xxx

18 Strålrör EASY!Lock

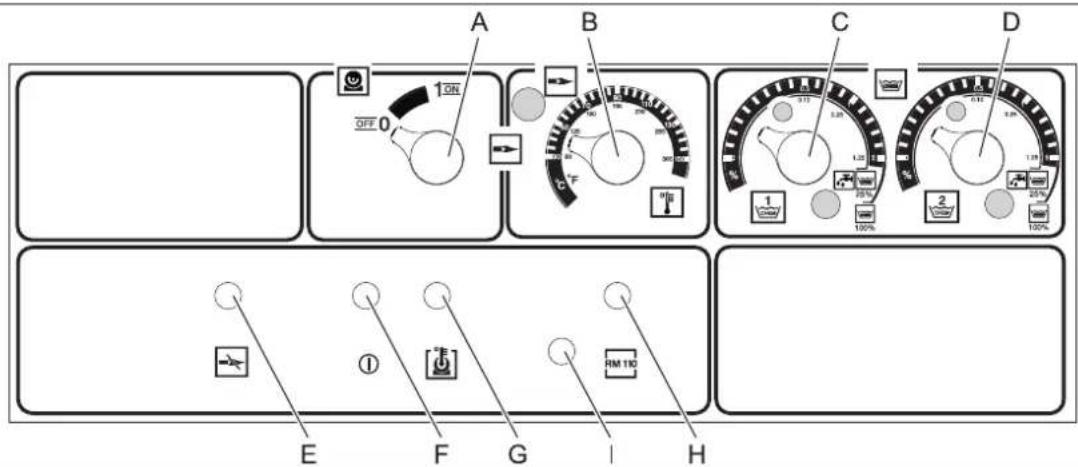

Manöverpanel

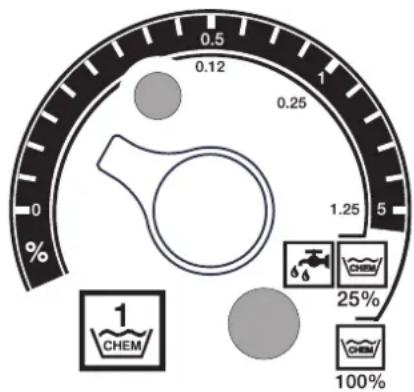

Bild 2 A Apparatbrytare B Temperaturregulator C Rengöringsmedel, doseringsventil I D Rengöringsmedel, doseringsventil II (tillbehör) E Kontrollampa, fel vid brännare F Kontrollampa driftklar

G Kontrollampa, motor överhettad

Kontroll genomförd den:

Funnet:

Underskrift

Kontroll genomförd den:

Funnet:

Underskrift

Kontroll genomförd den:

Funnet:

Underskrift

Läs bruksanvisningen i original innan aggregatet används. Första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare. - Bruksanvisning samt säkerhetsanvisning nr. 5.956-309.0 måste läsas före första användningstillfället! - Informera inköpsstället omgående vid transportskador.

Innehållsförteckning

Miljöskydd SV 1 Risknivåer SV 1 Symboler på aggregatet SV 1 Allmänna säkerhetsanvisningar SV 1 Ändamålsenlig användning SV 2 Funktion SV 2 Säkerhetsanordningar SV 2 Aggregatets element SV 3 Idrifttagning SV 4 Handhavande SV 4 Ta ur drift SV 6 Nedstängning SV 6 Förvaring SV 6 Transport SV 6 Tekniska data SV 7 Skötsel och underhåll SV 9 Åtgärder vid störningar SV 11 Tillbehör SV 13 Anläggningsinstallering SV 14 EU-försäkran om överensstämmelse SV 17 Garanti SV 17 Kundservice SV 18 Återkommande provningar SV 19

Miljöskydd

	Emballagematerialen kan øtervinnas. Kasta inte em- ballaget i hushållssoporna utan lämna det till øtervin- ning.
	Kasserade apparater innehäller øtervinningsbart ma- terial som bö gå till øtervinning. Batterier, olja och lik- nande ämnen fär inte komma ut i miljön. Ölverlümna skrotade aggregat till ett lámpligt øtervinningsystem.
Motorola, värmeolja, diesel och bensin fär inte släppas ut i mil- jön. Skydda marken och avfallshantera föbrukad olja på ett mil- jövänligt sätt.
Kärcher rengöringsmedel ar avskilnjningsvänliga (ASF). Detta innebär att en oljeavskiljares Funktioninte hindras. Du finner en lista med rekommenderade rengöringsmedel i kapitel "Tillbe- hör".

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på: www.kaercher.com/REACH

Risknivåer

△FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjlig farlig situation som kan leda till svåra personskador eller döden.

△FÖRSIKTIGHET

Varnar om en möjlig farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjlig farlig situation som kan leda till materiella skador.

Symboler på aggregatet

Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen får inte riktas mot människor, djur, aktiv utrustning eller mot själva aggregatet.

Risk för brännskador på grund av mycket varma ytor!

Allmänna säkerhetsanvisningar

• Beakta lagstadgade, nationella föreskrifter för högtryckstvättar.
• Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skriftligt. Aggregatets uppvärmningsanordning är en förbränningsanläggning. Förbränningsanläggningar måste kontrolleras regelbundet och i enlighet med gällande, nationella regelverk.
• När anläggningen används inomhus måste avgaserna ledas ut riskfritt (rökgasledning utan dragdämpare). Dessutom måste tillräckligt friskluftsflöde finnas.
• Vid yrkesmässig användning måste den första idrifttagningen av högtryckstvätten utföras av en behörig person enligt gällande, nationella bestämmelser. KÄRCHER har redan genomfört den första idrifttagningen och dokumenterat den. Du kan be din KÄRCHER-representant om dokumentationen. Ha aggregatets artikel- och fabriksnummer till hands vid frågor om dokumentationen.
• Vi vill framhålla att aggregatet ska kontrolleras regelbundet av en behörig person enligt gällande, nationella bestämmelser. Kontakta din KÄRCHER-representant i detta ärende.
• Beakta de säkerhetsanvisningar som följer de rengöringsmedel som används (t.ex. på etiketten).
• Inga förändringar får göras på maskinen/tillbehören.

Föreskrifter, riktlinjer och regler

Innan aggregatet installeras bör distriktets sotarmästare kontaktas för avstämning. Vid installering skall byggregler och riktlinjer för närings- och handelsrätt samt immissionsskydd beaktas. Vi framhåller nedan listade föreskrifter, riktlinjer och normer: - Aggregatet får endast installeras av för uppgiften auktoriserat företag och enligt gällande, nationella föreskrifter. - Föreskrivna nationella riktlinjer för elinstallationer skall beaktas. - Installationer, servicearbeten och reparationer på brännaren får endast utföras av utbildade montörer från Kärcher kundservice. - Vid planeringen av en kamin måste lokalt gällande riktlinjer beaktas.

Arbetsplatser

Arbetsplatsen befinner sig på manöverpanelen. Beroende på anläggningsstrukturen finns ytterligare arbetsplatser på tillbehörsutrustningen (sprutanordningar), som monteras på anslutningspunkterna.

Personlig skyddsutrustning

Bär hörselskydd för att minska risken för hörselskador när bullerförstärkande delar rengörs.

• Bär lämpliga skyddskläder och skyddsglasögon som skydd mot tillbakasprutande vatten och smuts.

Ändamålsenlig användning

Aggregatet är avsett för borttagning av smuts från ytskikt med hjälp av vattenstråle. Det används framför allt till rengöring av maskiner, fordon och fasader.

FARA

Risk för personskador! Vid användning på bensinmackar eller andra riskfyllda områden måste gällande säkerhetsföreskrifter följas.

Avloppsvatten som innehåller mineralolja får inte komma ut i mark, vattendrag eller avloppsnät. Motor- och underredstvätt utförs därför enbart på lämpliga platser som är utrustade med oljeavskiljare.

Krav på vattenkvaliteten:

OBSERVERA

Endast rent vatten får användas som högtrycksmedium. Smuts orsakar slitage eller avlagringar i maskinen eller i tillbehören. Om återvinningsvatten används får följande gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga * Ledningsförmåga färskvat-ten +1 200 μS/cm
sedimenterbara ämnen ** < 0,5 mg/l
filteringsbara ämnen *** < 50 mg/l
Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Järn < 0,5 mg/l
Mangan	< 0,05 mg/l
Koppar	< 2 mg/l
Aktivt klor	< 0,3 mg/l
fritt frän illaluktande dofter
* Maximum totalt 2 000 μS/cm** Testvolym 1 l, sedimenteringstid 30 min*** inga slipande ämnen

Funktion

• Kallvattnet når sugsidan på högtryckspumpen via motorkylslingan och flottörbehållaren. I flottörbehållaren tillsätts avhärdare. Pumpen matar vatten och rengöringsmedel, som sugits upp, genom genomströmningsberedaren. Mängden rengöringsmedel i vattnet kan ställas in med en doseringsventil. Genomströmningsberedaren värms med en brännare. Högtrycksutgången ansluts till ett i byggnaden befintligt högtryckssystem. Handsprutan monteras på anslutningspunkterna i detta system med en högtrycksslang.

Säkerhetsanordningar

Säkerhetsanordningar är avsedda att skydda användaren och får inte deaktiveras eller kringgås i sin funktion.

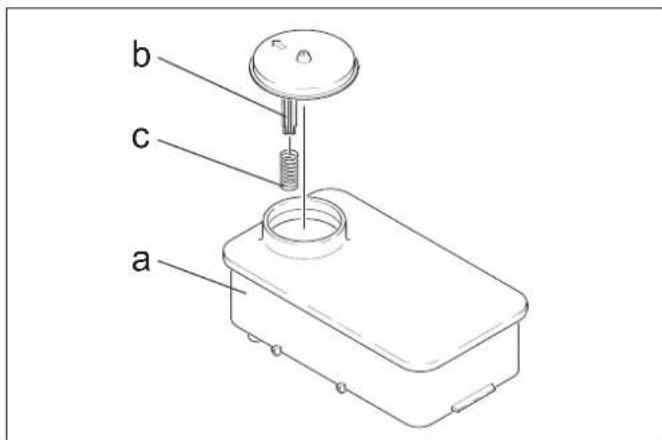

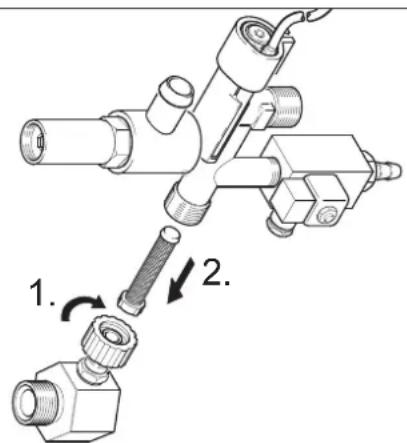

Vattenbristssäkring flottörbehållare

Vattenbristssäkringen förhindrar att högtryckspumpen startar vid vattenbrist.

Vattenbristssäkring säkerhetsblock

Vattenbristssäkringen förhindrar att brännaren överhettas vid vattenbrist. Endast vid tillräcklig vattenförsörjning startar brännaren.

Tryckställare

Tryckställaren stänger av aggregatet när arbetstrycket underskrids. Inställningen får inte förändras.

Säkerhetsventil

Vid störning hos tryckställaren öppnas säkerhetsventilen. Denna ventil är installerad hos tillverkaren och plomberad. Inställningen får inte förändras.

Flamövervakning

Flamövervakningen stänger av brännaren om det föreligger störning hos denna, eller om bränsle saknas. Kontrollampan Störning brännare (E) tänds.

Överströmskydd

Är brännarmotorn blockerad löser överströmsbrytaren ut. Högtryckspumpens motor är säkrad med en motorskyddsbrytare och en lindningsskyddsbrytare.

Avgastermostat

Avgastermostaten löser ut när avgastemperaturen överstiger 300°C . Maskinen stängs av.

Tryckavlastning högtryckssystem

När aggregatet stängts av via handsprutan öppnas en i högtryckssystemet monterad magnetventil, när stand by - perioden gått, vilket gör att trycket sjunker.

Säkerhetsspärr

Säkerhetsspärren på handsprutan förhindrar att apparaten startas oavsiktligt.

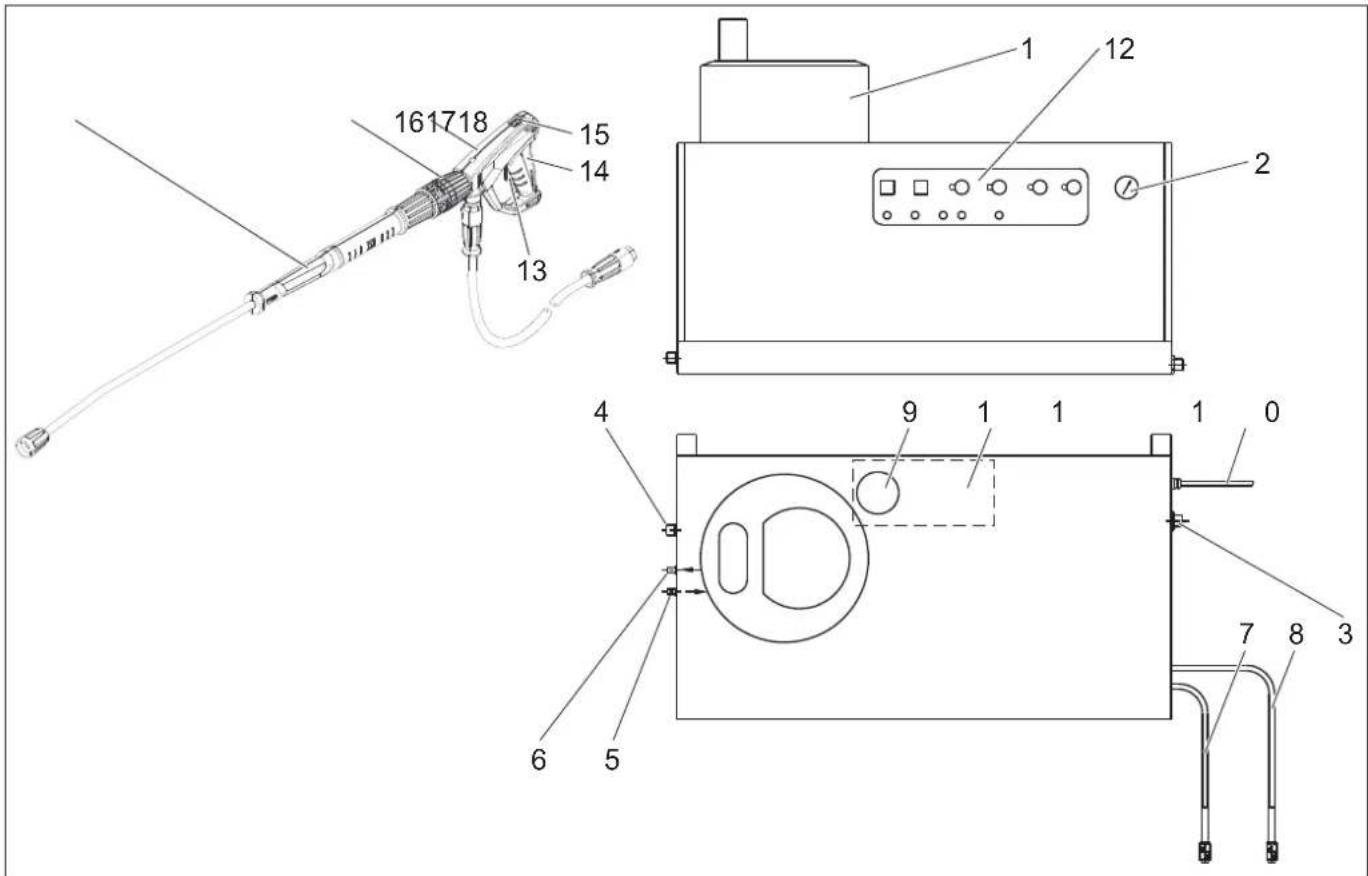

Aggregatelement

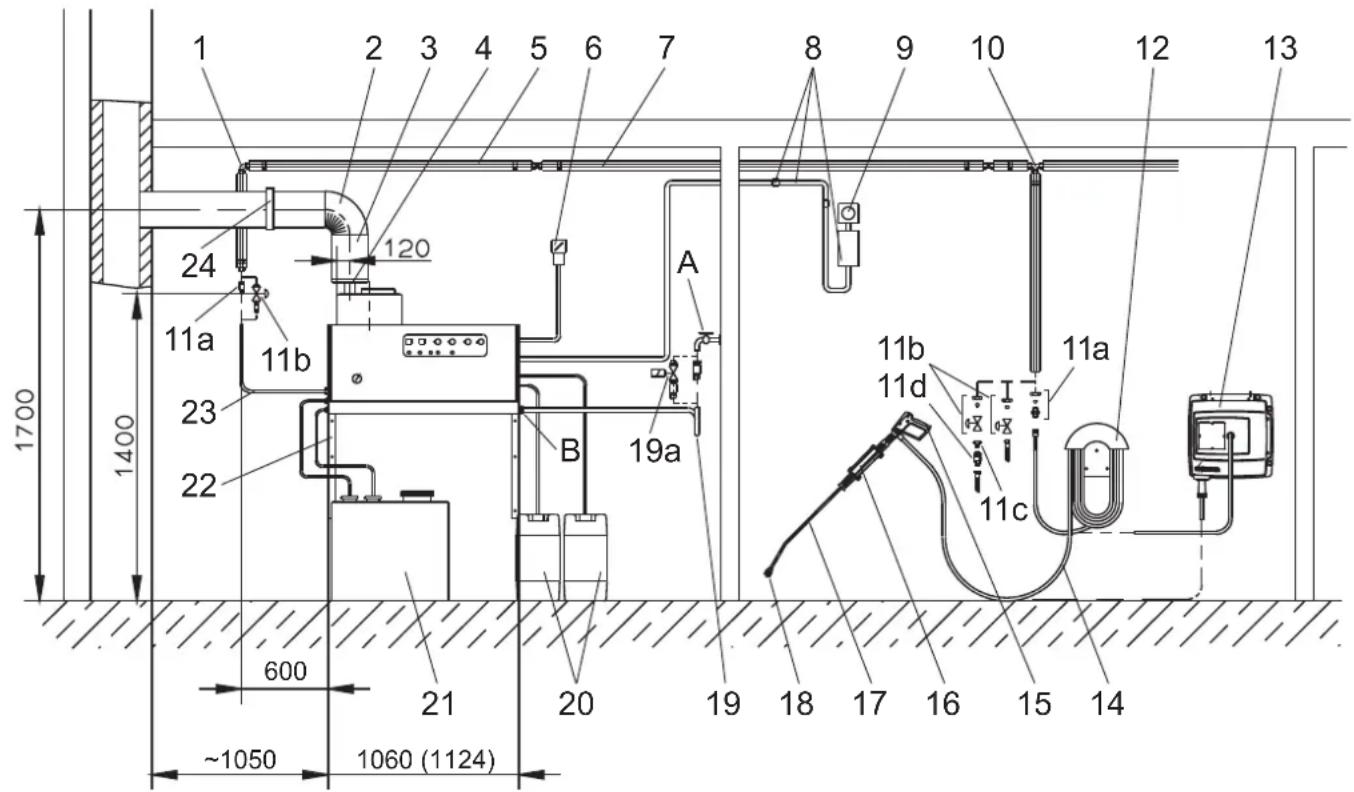

Bild 1 1 Brännare 2 Manometer 3 Färskvatteninflöde med sil 4 Högtrycksutgång EASY!Lock 5 Bränsleledning framåt 6 Bränsleledning bakåt 7 Sugslang för rengöringsmedel I 8 Sugslang för rengöringsmedel II (tillval) 9 Avhärdningsbehållare

10 El-matarladdning

11 Flottörbehållare

12 Användningsområde

13 Säkerhetsspak

14 Startspak

15 Handsprutans säkerhetsspärr

16 Handspruta EASY!Force

17 Tryck/mängdreglering på handsprutan

18 Strålrör EASY!Lock

Användningsområde

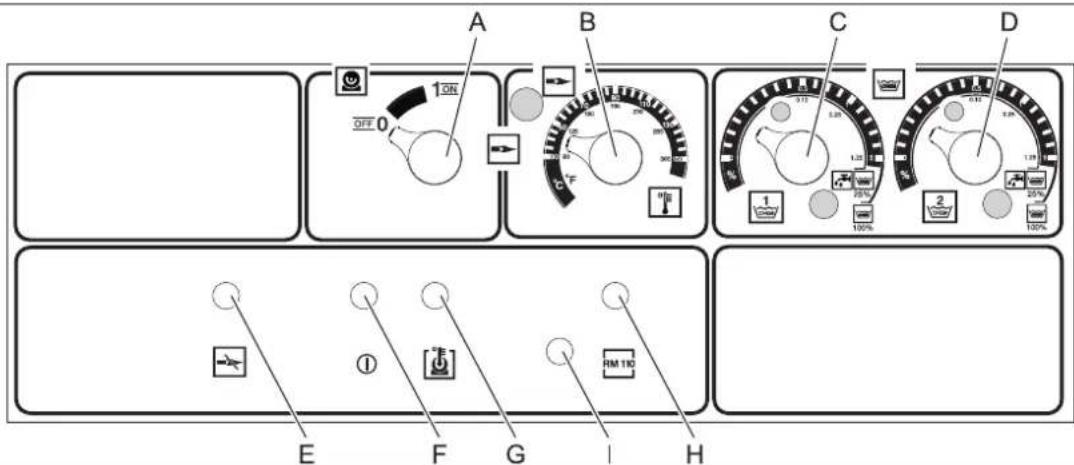

Bild 2 A Huvudreglage B Temperaturregulator C Doseringsventil rengöringsmedel I D Doseringsventil rengöringsmedel II (tillval) E Kontrollampa Störning brännare F Kontrollampa för aggregat driftsklar

G Kontrollampa Överhettning motor

H Kontrollampa Forskningsskydd

I Proppar - upplåsningsknapp brännarmotor

Idrifttagning

riangle VARNING

Skaderisk! Maskinen, tillbehören, matningsledningarna, och anslutningarna måste vara i felfritt skick. Maskinen får inte användas om den inte är felfri.

Elanslutning

• Anslutningsvärde, se Tekniska data och typskylten.

Den elektriska anslutningen måste utföras av en elektriker och motsvara IEC 60364-1.

Handhavande

△FARA

Explosionsrisk! Inga brännbara vätskor får sprutas med högtryckstvatten.

△FARA

Risk för personskada! Använd aldrig maskinen utan monterat strålrör. Kontrollera innan varje användning att strålröret är ordentligt fastsatt. Strålrörets förskruvning måste vara fast åtdragen för hand.

△FARA

Skaderisk! Håll handsprutan och strålröret med båda händerna när du arbetar.

△FARA

Skaderisk! Avdragsspaken och låsspaken får inte vara spärrade när maskinen används.

△FARA

Skaderisk! Kontakta kundservice om låsspaken är defekt.

Användaren ska använda aggregatet i enlighet med gällande bestämmelser. Användaren ska ta hänsyn till lokala förutsättningar och kontrollera att ingen uppehåller sig i närheten vid arbete med aggregatet.

Lämna aldrig aggregatet utan uppsikt så länge det är i drift.

△FARA

• Risk för skållning på grund av mycket varmt vatten! Rikta inte högtrycksstrålen mot människor eller djur.
• Risk för brännskador på grund av mycket varma anläggningsdelar! Vidrör inte oisolerade rör och slangar när varmvatten används. Håll i greppytorna på strålröret, ingen annanstans. Tag inte i genomströmningsberedarens avgasstöd.
• Risk för frätskador på grund av rengöringsmedel! Beakta anvisningarna på rengöringsmedlen. Förvara rengöringsmedel utom räckhåll för obehöriga.

△FARA

Livsfara på grund av elektrisk stöt! Rikta inte vattenstrålen mot fallande anordningar:

• elektriska apparater och anläggningar, -denna anläggning,
• alla strömförande delar inom arbetsområdet.

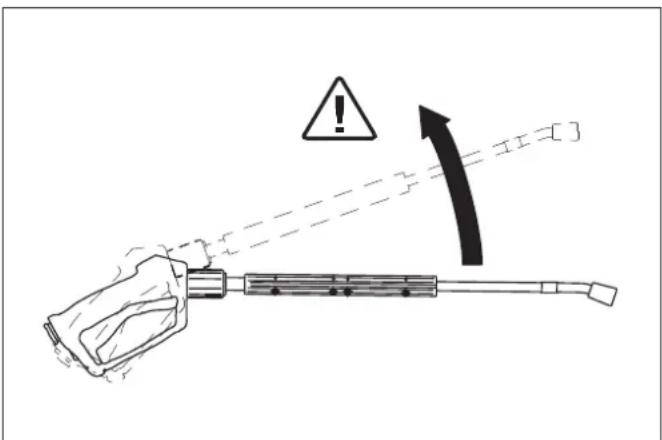

Vattenstrålen som kommer ur strålröret genererar en rekylkraft. Genom det vinklade strålröret skapas en uppåtriktad kraft.

△FARA

• Skaderisk! Rekylkraften hos strålröret kan göra att användaren tappar balansen och ramlar. Strålröret kan slungas omkring och skada personer. Stå på ett stadigt underlag och håll fast handsprutan ordentligt.
• Rikta inte strålen mot dig själv eller mot andra för att rengöra kläder eller skor.
• Skaderisk genom ivägflygande delar! Ivägflygande brottstycken eller föremål kan skada personer eller djur. Rikta aldrig vattenstrålen mot föremål som lätt kan förstöras eller som är lösa.
• Risk för olycksfall på grund av skador! Rengör däck och ventiler från ett minsta avstånd på 30 cm.

△VARNING

Fara på grund av hälsovådliga substanser! Spola inte av följande material eftersom hälsovådliga substanser då kan virvla runt: - material som innehåller asbest, - material som kan innehålla hälsovådliga substanser.

△FARA

• Risk för skador på grund av, eventuellt mycket varm, vattenstråle! Endast Kärcher högtrycksslangar i originalutförande är exakt anpassade till anläggningen. Vid användning av andra slangar lämnas ingen garanti. -Hälsorisk på grund av rengöringsmedel! Det vatten som kommer ut ur aggregatet har inte dricksvattenkvalitet eftersom rengöringsmedel kan ha blandats i.
• Risk för hörselskador på grund av arbete med buller. Förstärkande delar! Bär hörselskydd.

Öppna/stänga handsprutan

Öppna handsprutan: Tryck på lasspaken och avdragsspaken. Stäng handsprutan: Släpp lasspaken och avdragsspaken.

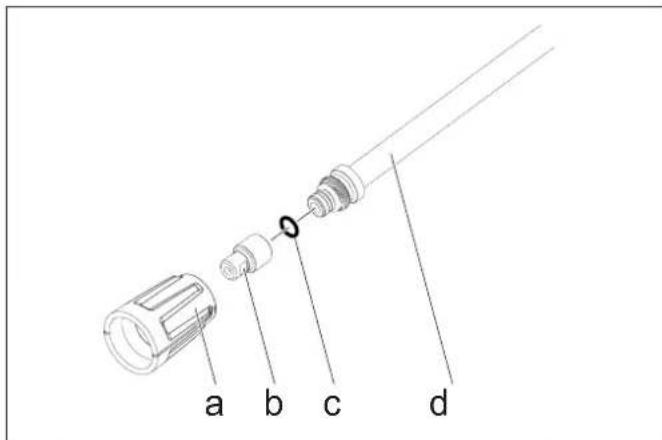

Byt munstycke

FARA

Skaderisk! Stäng av maskinen innan munstycken byts och tryck på handsprutan tills maskinen är trycklös.

Lås handsprutan genom att skjuta spärren framåt. Byt munstycket.

Förbered drift

FARA

Risk för skador på grund av eventuellt mycket varm vattenstråle!

FARA

Kontrollera före drift att högtrycksslangen inte är skadad. Byt genast ut skadade högtrycksslangar.

Kontrollera högtrycksslang, rörledningar, armaturer och sprutrör på skador före varje användning. Kontrollera att slangkopplingar sitter fast ordentligt och att de är täta.

OBSERVERA

Kontrollera fyllnadsnivån i behållaren för rengöringsmedel och fyll vid behov på. Kontrollera fyllnadsnivån i behållaren för avhärdningsmedel och fyll vid behov på.

Avstängning vid nödfall

Ställ reglaget (A) på "0". Stäng vattentillförseln. Använd handsprutan tills apparaten är trycklös.

Ställ in arbetstryck och matningsmängd

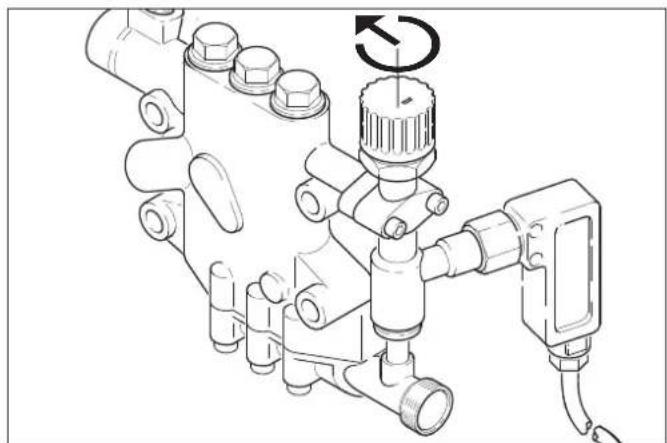

Inställning på aggregatet

Att vrida mängdregulatorn medsols ger högre arbetstryck och större matningsmängd. Att vrida mängdregulatorn motsols minskas arbetstryck och matningsmängd.

Inställning på tryck-/mängdregleringen på handsprutan (tillval)

FARA

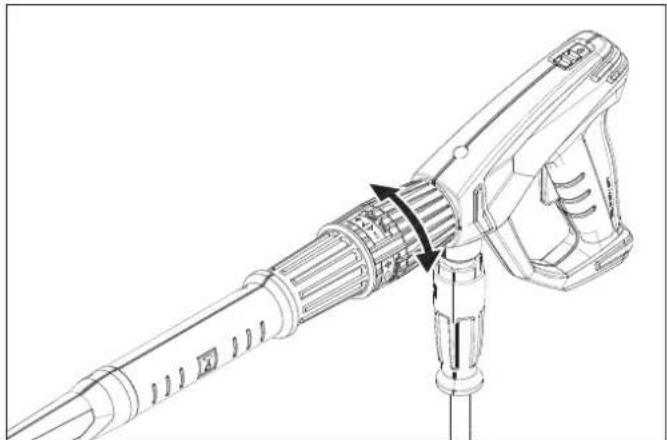

Skaderisk! Se till att strålröret inte skruvas loss när tryck-/och mängdregleringen ställs in.

Att vrida vattenmängdsregulatorn åt höger ger större matningsmängd och högre arbetstryck. Att vrida vattenmängdsregulatorn åt vänster ger mindre matningsmängd och lägre arbetstryck.

Drift med kallvatten

Öppna vattenförsörjning.

Symbol "Motor på"

Lås upp handsprutan genom att skjuta spärren bakåt. Öppna handsprutan och ställ reglaget (A) på "1" (Motor på). Kontrollampan Driftsklar (F) visar att aggregatet är klart för användning.

Drift med varmvatten

FARA

Risk för skållning!

OBSERVERA

Varmvattendrift utan drivmedel leder till skador på drivmedelspumpen. Säkerställ drivmedelsförsörjningen innan varmvatten-drift startas.

Brännaren kan kopplas in vid behov.

Symbol "Brännare på"

Ställ reglaget (A) på "Brännare på". Ställ in önskad vattentemperatur med temperaturställaren (B). Högsta temperatur är 98°C

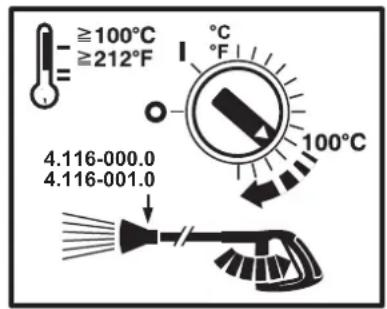

Drift med ånga

△FARA

Skållningsrisk! Vid arbetstemperaturer över 98°C får arbetstrycket inte överskrida 3,2 MPa (32 bar). Vid omändring från varmvatten- till ångtegsdrift skall aggregatet kalkkoras och stängas av. Omändringen görs på följande sätt:

Byt ut högtrycksmunstycket mot ångmunstycke (tillbehör).

Beställningsnr. Typ
4.116-000 HDS 9/14
4.116-001 HDS 12/14

Ställ temperaturställaren på 150°C

Utan tryck/mängdreglering på handsprutan

Ställ in mängdregulatorn på högtryckspumpen på minimal vattenmängd (vrid motsols).

Med tryck/mängdreglering på handsprutan (tillval)

Ställ in mängdregulatorn på högtryckspumpen på maximal vattenmängd (vrid medsols). Ställ in mängdregulatorn på handsprutan på minimal vattenmängd genom att vrida regulatorn åt vänster.

Driftsklar

• Om handsprutan stängs under drift stängs även maskinen av.
• Öppnas sprutan på nytt under den inställbara stand by-perioden (2...8 minuter) så startar aggregatet självständigt igen.
• Överskrids stand by-perioden stänger den tidsinställda säkerhetsbrytaren av pump och brännare. Kontrollampan Driftsklar (F) slocknar.
• För att starta på nytt, ställ reglaget på läge "0" och starta igen. Är aggregatet fjärrstyrt kan återstarten utföras med motsvarande reglage på fjärrstyrningsanordningen.

Munstycken

• Däck på fordon får endast rengöras med flatstrålemunstycke (25°) med minsta sprutavstånd på 30 cm. Däck får under inga omständigheter rengöras med rund stråle.

För alla andra uppgifter finns följande munstycken att välja mellan:

Ned-smuts-ning	Mun-stycke	Sprutvin-kel	Artikelnr. T	tyck [MPa]	Rekyl [N]
HDS 9/14
kraftig 000	60 0° 5.76	65-240 14	44
medel 250	60 25° 5.7	65-027
lätt 40060	40° 5.130	-087
HDS 12/14
kraftig 000	80 0° 5.76	65-243 14	55
medel 250	80 25° 5.7	65-061
lätt 40080	40° 5.765	-221
Vid mer än 20 m rör eller mer än 2 x 10 m högtrycksslang NW 8 skall följande munstycken användas:
Ned-smuts-ning	Mun-stycke	Sprutvin-kel	Artikelnr. T	tyck [MPa]	Rekyl [N]
HDS 9/14
kraftig 007	5 0° 5.765	-242 10	37
medel 257	5 25° 5.76	5-057
lätt 4075	40° 5.765	-220

Dosering rengöringsmedel

Rengöringsmedel underlättar rengöringsarbetet. De sugs upp ur en extern rengöringsmedeltank. - Aggregatet är i standardutförande utrustat med en doseringsventil (C). En andra doseringsanordning (doseringsventil D) kan fås som specialtillbehör. Då finns möjlighet att suga upp två olika rengöringsmedel. - Doseringsmängden ställs in med doseringsventil för rengöringsmedel (C eller D) på manöverpanelen. Inställt värde motsvarar andelen rengöringsmedel i procent.

Den yttre skalan gäller vid användning av outspätt rengöringsmedel (100% CHEM). Den inre skalan gäller vid användning av 1+3 förutspätt rengöringsmedel (25% CHEM + 75% vatten).

Följande tabell anger förbrukningen av rengöringsmedel för värden i yttre skalan:

HDS 9/14

Position	0,5	1	5
Mängd rengöringsmedel [l/h]	14–15	22–24	50
Rengöringsmedelsk concentration [%]	1,5	2,5	5

HDS 12/14

Position	0,5	1	5
Mängd rengöringsmedel [l/h]	10-13	23-27	60
Rengöringsmedelskonzentration [%]	1	2	5

Exakt doseringsmängd styrs av:

• rengöringsmedlets viskositet - uppsugningshöjd
• strömningsmotstånd hos högtrycksledningen

Krävs exakt dosering måste uppsugen mängd rengöringsmedel mätas (t.ex. genom sugning ur mätbägare).

Observera: Rekommendationer beträffande rengöringsmedel kan läsas i kapitlet "Tillbehör".

Påfyllning avhärdare

OBSERVERA

Drift utan avhärdare kan göra att genomströmningsberedaren förkalkas.

När avhärdningsbehållaren är tom blinkar kontrollampan Förkalkningsskydd (H).

Bild 1 - Pos. 9

Fyll behållaren med avhärdningsvätska RM 110 (2.780-001).

Ta ur drift

△FARA

Risk för brännskador på grund av hett vatten! Efter användning med varmvatten eller ånga ska aggregatet köras minst två minuter med kallt vatten och med öppnad pistol för att kylas ned.

Efter användning med rengöringsmedel

Ställ in temperaturställaren (B) på lägsta temperatur vid varmvattendrift. Kör aggregatet minst 30 sekunder utan rengöringsmedel.

Ställ reglaget (A) på "0". Stäng vattentillförseln. Använd handsprutan tills apparaten är trycklös. Säkra handsprutan med säkerhetsspärren mot oavsiktligt öppnande.

Nedstängning

Vid längre driftspauser, eller om det inte är möjligt att förvara aggregatet på frostfri plats, skall följande åtgärder vidtagas (se kapitlet "Underhåll och service", avsnitt "Frostskydd"):

Töm ut vatten. Spola igenom aggregatet med frostskyddsmedel. Slå ifrån huvudbrytaren och säkra eller dra ur elkontakten.

Förvaring

FÖRSIKTIGHET

Risk för person- och egendomsskada! Observera maskinens vikt vid lagring.

Transport

OBSERVERA

Skydda avdragsspaken mot skador under transporten.

FÖRSIKTIGHET

Risk för person- och egendomsskada! Observera vid transport maskinens vikt. Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Tekniska data

		HDS 9/14 HDS 12/14 HDS 12/14
		1.698-917 1.699-921 1.699-923
Prestanda
Arbetstryck vatten (med standardmunstycke)	MPa (bar)	14 (140)	14 (140)	14 (140)
Max. arbetstryck Ångdrift (med Ångmunstycke)	MPa (bar)	3,2 (32)	3,2 (32)	3,2 (32)
Artikelnr. Ångmunstycke -- 4.116-000 4.116-001 4.116-001
Max. driftövertryck (säkerhetsventil)	MPa (bar)	18,5 (185)	18,5 (185)	18,5 (185)
Matningsmängd vatten (kan regleras steglös) l/t (l/min) 500-930		(8,3-15,5)	600-1200 (10-20)	600-1200 (10-20)
Matningsmängd, Ångdrift	l/t (l/min)	470 (7,8)	600 (10)	600 (10)
Uppsugning rengöringsmedel (kan regleras steglös)	l/t (l/min)	0-50 (0-0,8)	0-60 (0-1)	0-60 (0-1)
Vattenanslutting
Inmatningsmängd (min.)	l/t (l/min)	1100 (18,3)	1300 (21,7)	1300 (21,7)
Inmatningsstryck (min.)	MPa (bar)	0,1 (1)	0,1 (1)	0,1 (1)
Inmatningsstryck (max.)	MPa (bar)	0,6 (6)	0,6 (6)	0,6 (6)
Elanslutting
Strömart	-- 3N~	3N~	3N~
Frekvens	Hz	50	50	50
Spanning	V 400	400	230
Anslutningseffekt	kW	6,4	7,5	8,2
Elektrisk säkring (tröga)	A 16	20	32
Skydd	-- IPX5	IPX5	IPX5
Skyddsklass	-- I	I	I
Maximal tillaten nätimpedans	Ohm	(0,381+j 0,238)	--	--
El-matarledning	mm2	5 x 2,5	5 x 2,5	5 x 4
Temperatur
Inmatningstemperatur (max.)	°C	30	30	30
Max. arbetstemperatur varmvatten	°C	98	98	98
Max. arbetstemperatur Ångdrift	°C	155	155	155
Temperaturökning vid max. vattenflode	°C	56±2	54±2	54±2
Uppvärnmingseffekt brutto	kW	68	85	85
Bränsleförbrukning	kg/t	5,8	7,1	7,1
Kamindrag	kPa	0,01-0,04	0,01-0,04	0,01-0,04
Avgasströmming - full belastning	kg/t	124	155	155
Drivmedel
Bränsle	-- Värmeolja EL, eler diesel	Värmeolja EL, eler diesel	Värmeolja EL, eler diesel
Mätt och vikt
Längd	mm	1124	1124	1124
Bredd	mm	558	558	558
Höjd	mm	687	699	699
Typisk driftvikt	kg 164,4	178,8	178,8
Beräknade värden enligt EN 60335-2-79
Brusnivå
Ljudtrycksnivå LpA	dB(A)	74	76	76
Osäkerhet KpA	dB(A)	1	1	1
Hand-Arm Vibrationsvärde
Handspruta	m/s2	2,2	2,3	2,3
Spolrör	m/s2	1,8	2,1	2,1
Osäkerhet K	m/s2	1,0	1,0	1,0

Skötsel och underhåll

△FARA

Risk för skada! Innan alla typer av underhålls- eller reparationsarbeten ska huvudströmbrytaren slås från och nätkontakten dras ur.

Underhållsschema

Tidpunkt Aktivitet	Beträffad componentgrupp Genomforande av	vem
daglichen Kontroller	hand-sprutan	Handspruta Kontrolera om hand	sprutan sluter tätt. Kontrolle-ra särkringsfunktionen mot otillbörlig manövrering. Byt ut defekt handspruta.
	Kontrolera hög-trycksslangar	Utgäende ledninger, slangar till arbetsaggregatet	Kontrolera om slangarna ár skadade. Byt omgå-ende ut defekta slangar. Risk für olycksfall!
	Kontrolera an-slutningsledning med nätkontakt.	Elanslutting med kontakt/uttag	Kontrolera om anslutningsledning med nätkontakt uppvisar skador. Skadade nätkablar sca ge-nast bytas ut av auktoriserad kundservice eren utbildad elektriker.
varje vecka eller after 40 driftstim-mar	Kontrolera oljans beskaffenhet	Oljebehällare på pumpen	Ár oljan mjölkaktig måste den bytas ut.
	Kontrolera olje-nivå	Oljebehällare på pumpen	Kontrolera oljenivå hos pumpen. Fyll på olja vid behov (beställnummer 6.288-016).
	Rengör silen.	Sil i vattenintaget	Se avsnitt "Rengör silar".
varje帽子ed eller after 200 driftstim-mar	Rengör och kon-trollera tand-ningselektroder	Skruva bort tandningselektro-der i locket på genomström-ningsberedarens	bränsledning, demontera elektrodfäste och ren-gör elektroder. Kontrolera elektrodinställing en-ligt skissen på följande sida och ställ vid behov in
	Kontrolera pump	Högtryckspump	Kontrolera om pumpen är ö:t. Vid mer øn tre droppar i minutes kontaktas kundservice.
	Kontrolera om det finns invändi-ga beläggninger	Hela anläggningen	Tag anläggingen i drift utan högtrycksmun-stycke. Stiger driftstrycket over 3 MPa på aggre-gatmanometern sä maste anläggningen avkal-kas. Detta gäller även;när ett driftstryck på mer ä0,7-1 MPa fastställs vid drift utan högtrycksled-ning (fritt vattenflode vid högtrycksutgången).
	Rengör silen.	Sil i vattenbristsäkringen	Se avsnitt "Rengör silar".
varje halvår eller after 1000 drifts-timmar	Oljebyte	Högtryckspump	Slapp ut olja. Fyll på 1 l ny olja (beställnummer 6.288-016). Kontrolera fyllnadsnivan i oljebehålaren.
	kontrolera, ren-gör	Hela anläggningen	Okulärbesiktning av anläggingen, sakerställ att Högtryckskopplingar ár tāta, kontrollera att över-strömningsventilen sluter tätt, kontrollera hög-trycksslang och ackumulator, ren-gör/byt ut brändsfilter, avkalka/sota av värmeslinga, ren-gör/byt ut tändningselektroder, ren-gör/byt ut brännarmunstycke, ställ in brännare.
Ärligen	Säkerhetskon-troll	Hela anläggningen	Säkerhetskontroll enligt respektive nationella lag-stadgade foreskrifter avseeende högtryckstvättar.
senast vart 5:eår, periodiskt	Trycktest	Hela anläggningen	Uffor trycktest enligt tillverkarens instruktioner.

Underhållskontrakt

Med ansvarig Kärcher-försäljningsenhet kan ett servicekontrakt för aggregatet ingås.

Rengör silar

Sil i vattenintaget

Bild 1 - Pos. 3

Stäng vattentillförseln. → Skruva bort slangen för vattentillförsel från aggregatet. Tryck ut silen ur fästet med hjälp av en skruvmejsel. Rengör silen. → Montera åter i omvänd ordningsföljd.

Sil i vattenbristsäkringen

→ Lyft bort inklednadsplåtar. → Skruva bort vinkelstycke från säkerhetsblock.

→ Skruva i skruv M8x30 i silen. → Drag ut skruv och sil med hjälp av en tång. Rengör silen. → Montera åter i omvänd ordningsföljd.

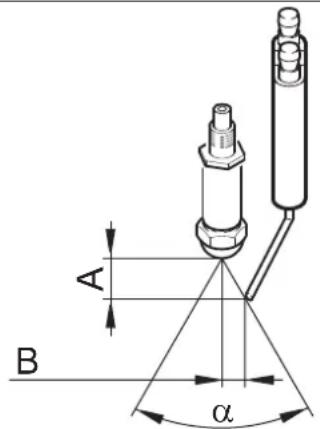

Elektrodinställning

Tändningselektroderna måste ställas in enligt följande kriterier:

	A	B	C	a
HDS 9/14 4,5±0,5 3,5±0,5 3+0,5 60°
HDS 12/14 3,5±0,5 3,5±0,5 3+0,5 60°

Avkalkning

Vid avlagringar i rörledningar stiger strömningsmotståndet så att tryckställaren kan lösa ut.

△FARA

Explosionsrisk på grund av brännbara gaser! Vid avkalkning är rökning förbjuden. Sörj för god ventilation.

△FARA

Risk för frätskador på grund av syra! Bär skyddsglasögon och skyddshandskar.

Genomförande

Vid avkalkning får, enligt gällande föreskrift, endast kontrollerade rengöringsmedel för pannsten användas.

• RM 100 (best.nr. 6.287-008) löser kalksten och enklare bindningar mellan kalksten och rester från tvättmedel.
• RM 101 (best.nr. 6.287-013) löser avlagringar som RM 100 ej löser upp. Fyll en 20-litersbehållare med 15 l vatten. → Häll i en liter pannstenslösningsmedel. → Anslut vattenslang direkt på pumphuvudet och häng den andra änden av slangen i behållaren. → Stick ner det anslutna strålröret utan munstycke i behållaren. → Öppna handsprutan och stäng den inte igen under avkalkningen. Ställ reglaget på “Brännare på”, tills ca. 40 °C uppnåtts. → Stäng av aggregatet och låt det vila i 20 minuter. Handsprutan måste hållas öppen. Pumpa sedan aggregatet tomt.

Observera: I anslutning till rostskydd och neutralisering av syra-rester rekommenderar vi att en alkalisk lösning (t.ex. RM 81) pumpas genom aggregatet via rengöringsmedelsbehållaren.

Frostskydd

Aggregatet ska placeras i frostfria utrymmen. Vid risk för frost, t.ex. vid installering utomhus, måste aggregatet tömmas och spolas igenom med frostskyddsmedel.

Släppa ut vatten

→ Skruva bort vattenslang och högtrycksslang. → Låt pumpen arbeta maximalt 1 minut, tills pump och ledningar är tomma. → Skruva av matningsledningen på tankbotten och kör värmeslingan tom.

Spola igenom aggregatet med frostskyddsmedel

Anmärkning: Beakta föreskrifter från tillverkaren av frostskyddsmedlet.

Fyll flottörbehållaren helt med vanligt frostskyddsmedel. → Placera uppsamlingskärl under högtrycksutgången. → Starta aggregatet och kör det tills vattenbristakringen för flottörbehållaren löser ut och stänger av aggregatet.

På detta sätt uppnås även ett visst skydd mot rost.

Åtgärder vid störningar

△FARA

Risk för skada! Innan alla typer av reparationsarbeten ska huvudströmbrytaren slås ifrån. Nätkontakten dras ur.

Störning Möjlig orsak Åtgård av vem
Aggregat arbetar inte, kon-trollampa Driftsklar (F) lyser inte	Aggregatet fär ingen ström. Kontrol	era elnätet. Elektriker
	Säkerhetsbrytare i Funktion.	Stäng av aggregatet med huvudreglaget och starta det sedanigen.	Operatör
	Säkring i styrkrets (F3) bränd. Säk-ring finns i styrtransformator (T2).	Sätt i ny säkring; lõser säkringen utigen säätgårda orsaken till überbelastningen.	Kundservice
	Tryckställare HT (högt tryck) eller LT (lågt tryck) defekt.	Kontrollera tryckställare. Kundservice
	Timer modul (A1) defekt.	Kontrollera anslutningar, byt ut vid behov.	Kundservice
	Avgastermostat (B8) har lõst ut. Låt	anläggningen svalna. Lås upp avgaster-mostat (B8). Åtgårda orsak till störningen.	Kundservice
+ Kontrollampa Overhettning motor (G) lyser	Termoelementgivare (WS) i motorn erller overströmsbrytare (F1) har lõst ut.	Åtgårda orsaken till überbelastningen. Kundservice
	Vattenbristsäkringen i flottörbehålaren har lõst ut.	Åtgårda vattenbristen. Operatör
Brännaren tänder inte eller flamman slocknar under drift	Temperaturen (B) ar für lõgt ställd.	Ställ temperaturreglaget högre.	Operatör
	Aggregatreglaget stär inte på brän- nare.	Starta brännare.	Operatör
	Säkerhetsblockets vattenbristsäk-ring har stängt av.	Säkerställ tillräckligt vattenflöde. Kontrollera att aggregatet inte läcker.	Operatör
Kontrollampan Störning brän- nare (E) tänds*	Bränsletank tom.	Fylla på bränsle.	Operatör
	Bränslefilter tätt.	Rengör bränslefilter; skruva dá ur filtret, ren-gör och sätt tillbaka igen.	Operatör
	Fotosensor for flamövervakning fel- aktigt placerad eller defekt	Kontrollera placeringen av fotosensorn. **	Operatör
	Det finns ingen tändgnista (fast- ställs via synglas i brännarskyddet)	Kontrollera elektrvodavständ mellan tändar- transformator och tändkabel. Korrigera av- ständ erler byt ut defekta delar. Rengör om detta behövs.	Kundservice
	Brännarmotor ar blockerad.	Åtgårda blockering. Tag bort proppar (I) frän manöverpanelen och frikoppla överströms- brytare. Sätt tillbaka proppar.	Kundservice
	Störning på brändslepump erller brändslemagnetventil.	Kontrollera delar och byt ut defekta södana.	Operatör

Anmärkning: Starta och stäng av anläggningen för att frikoppla störning brännare.

Störning Möljig orsak Åtgårdav vem
Kontrollampa Förkalknings-skydd (H) lyser	Avhärdare forbrukad. Fyll på avhärdare. Operatör
Öttirräcklig eller ingen mat- ning av rengöringsmedel	Ställ doseringsventilen på "0".	Inställning av doseringsventilen für rengö- ringsmedel.	Operatör
	Rengöringsmedelsfilter tilltäppt el- ler tank tom.	Rengör och fyll på. Operatör
	Rengöringsmedel-sugslang, - do- seringsventil eller -magnetventil otät erller tilltäppt.	Kontrolera, rengör. Operatör
	Elektronik eller magnetventil de- fekt.	Byt ut Kundservice
Aggregatet går inte upp till fullt tryck	Munstycke genomspolat. Byt ut munstycke. Operatör
	Rengöringsmedelstanken tom. Fyll	på rengöringsmedel. Operatör
	Inte tillräcklig mängd vatten.	Sörj for tillräcklig vattenmöngd.	Operatör
	Sil i vattenintag igensatt.	Kontrolera, tag bort sil och rengör den.	Operatör
	Doseringsventil for rengöringsme- del otät.	Kontrolera och tata.	Operatör
	Rengöringsmedelsslangar otāta.	Byt ut Operatör
	Flottörventil klämmer.	Kontrolera om den rör sig smidigt.	Operatör
	Säkerhetsventil otät.	Kontrolera inställing, sätt i ny tätning om detta behövs.	Kundservice
	Mängdregulator otät erller for lågt in- ställd.	Kontrolera ventildelar, byt om de ar defekta, rengör om de ar smutsiga.	Kundservice
	Magnetventil for tryckavlastning de- fekt.	Byt ut magnetventil.	Kundservice
Högtryckspump knacker, ma- nometer svänger kraftigt	Svängningsdämpare defekt.	Byt ut svängningsdämpare.	Kundservice
	Vattenpumpen drar in lite luft.	Kontrolera sugsystem och Åtgärda otätthet.	Operatör
Aggregatet stänger av/startar ständigt;när handsprutan ar öppen	Munstycke i strålroret tilltäppt.	Kontrolera, rengör. Operatör
	Aggregatet ar ivgenkalkat	Se avsnitt "Avkalkning".	Operatör
	Överströmmingens kopplingspunkt har förskjutits.	Ställ in overströmmingen på nytt.	Kundservice
	Silen i vattenbristsäkringen tilltäppt.	Kontrolera, tag bort sil och rengör den.	Operatör
Aggregatet stänger inte av när handsprutan ar ständg	Pump inte helt avluftad.	Ställ aggregatreglaget på "0"och drag i hand- sprutan tills vatska inte länger träger ut ur munstycket. Starta sedan aggregatet igen. Upprepa detta arbeitsstag tills fullt driftstryck har uppnàts.	Operatör
	Säkerhetsventil erer säkerhetsven- tilpackning defekt.	Byt ut säkerhetsventil eller packning.	Kundservice

Tillbehör

Rengöringsmedel

Rengöringsmedel underlättar rengöringen. I tabellen visas ett urval av rengöringsmedel. Hänvisningarna på förpackningen måste absolut följas vid användning av rengöringsmedel.

Användningsområde Nedsmutsning, användningsättrengöringsmedel pH-värde (ca) 1 %-ig
Bilförsäljning/-verksätter, bensinstationer, spedi-tion, vagn Parker	Damm, gatusmuts, mineralolja (på lackerade ytor)	RM 55 ASF ** 8
		RM 22/80-pulver ASF 12/10
		RM 81 ASF 9
		RM 803 ASF 10
		RM 806 ASF 11
	Fordonskonservering RM 42 Kallva x ffor högtryckstvättar 8
		RM 820-hetvax ASF 7
		RM 821-sprayvax ASF 6
		RM 824-superpärlvax ASF 7
		RM 44 Gel-fällgrengöring 9
Metallindustri Oljor, fett, damm och liknande smuts	damm och liknande smuts	RM 22-pulver ASF
		RM 55 ASF 8
		RM 81 ASF 9
		RM 803 ASF 10
		RM 806 ASF 12
		RM 31 ASF (stark nedsmutsning)
		RM 39-flytande (med rostskydd)
Livsmedelindustrin	Lätt och medelstark nedsmutsning, fett/olja, större ytor	RM 55 ASF 8
		RM 81 ASF 9
		RM 882 Gelskum OSC
		RM 58 ASF (skumrengöringsmedel)
		RM 31 ASF *
	Rökharts	RM 33 *
	Rengöring och desinfektion	RM 732
	Desinfektion	RM 735
	Kalk, mineraliska avlagringar	RM 25 ASF *
		RM 59 ASF (skumrengöring)
Sanitäre utrymmen ***	Kalk, urinsten, tvålrester etc	RM 25 ASF * (grundrengöring)
		RM 59 ASF (skumrengöring)
		RM 68 ASF 5

• = bara för kortvarig användning, tvåstegsmetod, skölj med klart vatten ** = ASF = avskiljarvänlig *** = till förbehandling passar Foam-Star 2000

Anläggningsinstallering

• Aggregatets värmeanordning är en pannanläggning. Beakta lokala gällande föreskrifter vid uppställning.
• Använd endast utprovade skorstenar/avgasledningar.

Byt ut högtrycksmunstycke mot angmunstycke vid arbetstemperaturer över 100 °C.

△FARA

Risk för skållning! Denna symbol måste finnas vid varje anslutningspunkt.

Bränsletank

När en bränsletank placeras i materialrummet skall direktiv beträffande lagring av brännbara substanser beaktas (kan beställas hos Carl Heymanns Verlag, Köln, www.heymanns.com).

Bränsleledningar

Vid dragning av bränsleledningar skall nedan visade diagram beaktas. Det skall finnas ett vägledningssystem, till- och frånflöde. - Maximalt oljeförtryck: 0,05 MPa (0,5 bar) - Maximalt undertryck mellan bränslefilter och pump: 0,04 MPa (0,4 bar)

Sugledningslängd i m

Sughöjd i m

Möjlig sugledningslängd hos rör med NW 8

Rökgasledning

• Varje aggregat måste anslutas till en egen kamin.
• Avgasledningen skall utföras enligt lokalt gällande föreskrifter och i samråd med ansvarig skorstensfejare.

Vi rekommenderar montering av dragdämpare mellan anläggning och kamin.

Observera: För att uppnå föreskrivna förbränningsvärden måste kamindrag som anges under Tekniska data följas.

Väggmontering

Före montering måste kontrolleras att väggen har tillräcklig bärkraft. Medföljande monteringsmaterial är lämpligt för betong. För hålbetong-, tegelsten- och gasbetongväggar skall passande plugg och skruvar användas, t.ex. injektionsankare (se ritning för borrbild). -Bild 3 - pos. 19 och 23

Aggregatet får inte ha stel anslutning till vattenlednings- och högtrycksledningsnätet. Anslutningsslangarna måste monteras.

-Bild 3-A

En spärrkran skall finnas mellan vattenledningsnätet och anslutningsslangen.

Montering av högtrycksledningarna

Vid montering av högtrycksledningar ska föreskrivna nationella riktlinjer för installationer beaktas.

• Tryckfallet i rörledningen måste ligga under 1,5 MPa.
• Den färdiga rörledningen måste kontrolleras med 28 MPa. Rörledningens isolering måste tåla temperaturer upp till 155°C

Uppställning rengöringsmedelsbehållare

Bild 3 - pos. 20

Behållare skall placeras på sådant sätt att rengöringsmedlets undre nivåspegel inte ligger lägre än 1,5 m under aggregatets botten och den övre nivåspegel inte befinner sig över aggregatets botten.

Vattenförsörjning

Bild 3 - B och pos. 19

→ Anslut vatteningången till vattenledningsnät med passande vattenslang. -Vattenförsörjningen måste minst uppgå till 1300 l/h vid minst 0,1 MPa. Vattentemperaturen måste ligga under 30°C

Elanslutning

OBSERVERA

Maximal tillåten nätimpedans på den elektriska anslutningspunkten (se Tekniska data) får inte överskridas. Vid oklarheter gällande den aktuella nätimpedansen som gäller för din anslutningspunkt, ta kontakt med ditt energiförsörjningsföretag.

Observera: Tillkopplingsåtgärder skapar kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan störningar på andra apparater uppträda.

• Anslutningsvärde, se Tekniska data och typskylten. Den elektriska anslutningen måste utföras av en elektriker och motsvara IEC 60364-1.
• Strömförande delar, kablar och aggregat inom arbetsområdet måste vara vattentäta i felfritt tillstånd.

△FARA

För att undvika elolyckor rekommenderar vi att endast använda nätuttag som är kopplade till en jordfelsbrytare (max. 30 mA nominella utlösningsströmstyrka).

Fast installerad elanslutning

Gör elektrisk anslutning.

En läsbar huvudströmbrytare (bild 3 - pos. 6) skall monteras på lättåtkomlig plats så att den stationära högtryckstvätten kan stängas av.

Kontaktöppningsbredden hos huvudströmbrytaren måste vara minst 3 mm.

Elanslutning med kontakt/uttag

Kontakten måste vara lätt att nå när den stationära högtryckstvätten skall stängas av och skiljas från nätet.

Första ibruktagning

Kapa bort spetsen på locket till oljebehållaren på vattenpumpen för forallndning.

Åtgärder före idrifttagning

△FARA

Risk för explosion! Fyll endast på diesel eller lätt värmeolja.

Olämpligt bränsle, som exv. bensin, får ej användas.

Fyll bränslebehållaren.

OBSERVERA

Varmvattendrift utan drivmedel leder till skador på drivmedelspumpen. Säkerställ drivmedelsförsörjningen innan varmvattendrift startas.

Bild 3 - pos. 14

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgänga snabbt och säkert på bara ett varv.

→ Förbind högtrycksslangen med handspruta och strålrör och anslut till högtrycksutgången på aggregatet eller till högtrycksledningsnätet.

Fäst dysmunstycket (b) med mantelmutter (a) på strålröret (d). Var noga med att tätningsringen (c) ligger korrekt i spåret.

Skydd mot förskalkning

→ Tag bort fjäder (c) från lockstaget (b) till avhärdningsbehållaren (a). Fyll behållare med Karcher-avhärdningsvätska RM 110 (best.nr. 2.780-001).

△FARA

Farlig elektrisk spänning! Inställningen får bara utföras av en elinstallatör. Ta reda på aktuell vattenhårdhet: - hos lokalt vattenverk, med testutrustning (best.nr. 6.768-004). Lyft bort huv. Öppna kopplingsskåp på manöverpanelen.

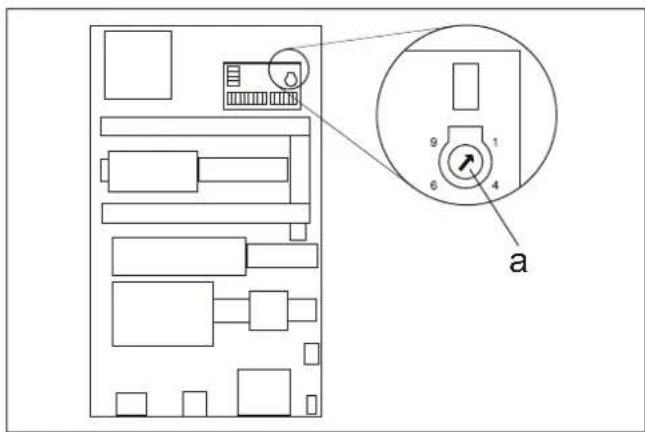

Ställ in vridpotentiometern (a) efter aktuell vattenhårdhet. Rätt inställning kan avläsas i tabellen.

Exempel:

Ställ in skalvärde 6 på vridpotentiometern vid vattenhårdhet på 15°dH. Detta ger en paus på 31 sekunder vilket innebär att magnetventilen öppnar kort var 31:a sekund.

Vattenhärdhet (°dH) 5 10 15	20 25
Skala på vridpotentiationmeter	8 7 6 5	4,5
Pausperiod (sekunder) 50 40	31 22	16

Stand by - perioden ställs in på det stora kretskortet som sitter på elskåpets vänstra sida.

Stand by - tiden har vid tillverkningen ställts in på minimiperioden två minuter och kan utökas till som mest åtta minuter.

Bild 3

Pos.	Installeringsmaterial Beställ-	ningsnr.
1 Vinkelfäste 6.386-356
2 Rökgasvinkelör 90° 7.234-605
		Rökgasvinkelör 45° 7.234-604
3 Rökgasledning 7.234-603
4 Dragdämpare rökgasledning HDS 9/14-4 4.656		080
		Dragdämpare rökgasledning HDS 12/14-4		4.656-079
5 Värmeisolering 6.286-114
6 Huvudströmbrytare 6.631-455
7 Röledningsssats, galvat stål 2.420-004
		Röledningsssats, rosfritt stål 2.420-006
8 Delsats fjärrstyrning 2.744-008
9 Delsats nõdstoppsreglage		2.744-002
10	T-skruvfäste	6.386-269
11a	Anslutningsfästen, mässing	2.638-180
	Anslutningsfästen, rosfritt stål	2.638-181
11b	Spärrkran NW 8, galvat stål 4.580-144
	Spärrkran NW 8, rosfritt stål 4.580-163
11c	Snabbkoppling fast del	6.463-025
11d	Snabbkoppling lös del	6.463-023

Pos.	Installeringsmaterial Beställ-	ningsnr.
12	Slanghällare	2.042-001
13	Slangtrumma	2.637-238
14	Högtrycksslang EASY!Lock 10 m (Ansluttingar 2x TR)	6.110-038 *
15	Handspruta EASY!Force	4.118-005
	Vridreglage HDS 9/14-4	4.118-008
	Vridreglage HDS 12/14-4	4.118-009
16	Strålörsfäste	2.042-002
17	Strålör EASY!Lock	4.112-012
18	Dysmunstycke HDS 9/14-4	2.113-026
	Dysmunstycke HDS 12/14-4 2.113-015
19	Vattenslang	4.440-282
19a	Magnetventil vattentillförsel	4.743-011
20	Tank für rengöringsmedel, 60 I	5.070-078
21	Brönsetank 600 I	6.392-050
22	Delsats väggfäste	2.053-005
	Delsats golvram	2.210-008
23	Högtrycksslang EASY!Lock 1,5 m (Ansluttingar TR - M22x1,5)	6.110-068
	Högtrycksslang EASY!Lock 1,5 m (Ansluttingar 2x TR)	6.110-024 *
24	Rörklämma	6.373-374

• Adapter TR - M22x1,5 (4.111-030) krävs

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Högtryckstvätt med ångsteg

Typ: 1.698-xxx

Typ: 1.699-xxx

Tillämpliga EU-direktiv

2014/68/EU

2006/42/EG (+2009 / 127 / EG)

2014/30/EU

Modulens kategori

II

Konformitetsförfarande

Modul H

Värmerör

Konformitetsförfarande modul H

Säkerhetsventil

Konformitetsbedömning art. 4 avs. 3

Styrblock

Konformitetsförfarande modul H

Diverse rörledningar

Konformitetsbedömning art. 4 avs. 3

Tillämpade harmoniserade normer

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

HDS 12/14:

EN 61000-3-3:2013

HDS 9/14:

EN 61000-3-11:2000

Tillämpade specifikationer:

AD 2000 i anslutning till

TRD 801 i anslutning till

Namn på nämnd instans:

Till 2014/68/EU

Känneteckningsnr 0035

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Kundservice

Anläggningstyp: Tillverkningsnr. Ibruktagning den:

Kontroll genomförd den:

Resultat:

Underskrift

Kontroll genomförd den:

Resultat:

Underskrift

Kontroll genomförd den:

Resultat:

Underskrift

Kontroll genomförd den:

Resultat:

Underskrift

Observera: Rekommendationer för provningsfrister för respektive lands nationella krav måste beaktas.

Återkommande provningar

Provning genomförd av: Utvändig kontroll Ivändig kontroll Hållfasthetprovning
Namn Underskrift früh behörig per-son/datum	Underskrift früh behörig person/datum	Underskrift früh behörig person/datum
Namn Underskrift früh behörig per-son/datum	Underskrift früh behörig person/datum	Underskrift früh behörig person/datum
Namn Underskrift früh behörig per-son/datum	Underskrift früh behörig person/datum	Underskrift früh behörig person/datum
Namn Underskrift früh behörig per-son/datum	Underskrift früh behörig person/datum	Underskrift früh behörig person/datum
Namn Underskrift früh behörig per-son/datum	Underskrift früh behörig person/datum	Underskrift früh behörig person/datum
