Produkttyp	Professionell däckpump
Märke	Kärcher
Modell	ATC Fp
Elförsörjning	230 V, 50 Hz, enfas
Ansluten effekt	450 W
Skyddstyp	IP44
Tryckluftflöde	100 l/min
Arbetstryck	0,1 till 0,8 MPa
Mått (L × B × H)	423 × 423 × 1550 mm
Vikt	55 kg
Drifttemperatur (med frostskydd)	-10 °C till +40 °C
Drifttemperatur (utan frostskydd)	+5 °C till +40 °C
Omgivande luftfuktighet	10 till 80 %
Ljudtrycksnivå LpA	<70 dB(A)
Ljudeffektsnivå LWA	76,8 dB(A)
Huvudfunktioner	Däckpumpning och tryckkontroll, valbara mynt, digital display
Funktion för punkterat däck	Ja, dedikerad knapp
Dagligt underhåll	Töm kondensat, kontrollera slangar och munstycke
Veckounderhåll	Rengör utsidan
Kalibrering	Vartannat år av auktoriserad instans
Frostskydd	Ja, dedikerad strömbrytare (åtkomlig)
Säkerhet	Nödstopp, elektriska anvisningar och varma ytor
Användning	Professionell, myntbetalning

Vanliga frågor - ATC Fp Kärcher

Hur använder jag däckpumpen ATC Fp?

Sätt i ett mynt i springan, ställ in önskat tryck med +- och --knapparna, fäst munstycket på däckventilen. En ljudsignal indikerar att trycket har uppnåtts. Ta bort munstycket och häng upp det.

Vad gör jag om däcket är helt platt?

Sätt i ett mynt, ställ in trycket, fäst munstycket på ventilen, tryck sedan på knappen « Punkterat däck ». Vänta på ljudsignalen.

Hur tömmer jag kondensatet från kompressorn?

Ta bort frontluckan, placera ett kärl under avtappningsventilen, öppna ventilen långsamt för att tömma kondensatet, stäng sedan och sätt tillbaka luckan.

Vad betyder felmeddelandet ER1?

ER1 indikerar en instabil tryckmätning på grund av ett defekt munstycke eller slang. Byt ut den berörda delen.

Hur aktiverar jag frostskyddet?

Vid temperaturer under +5 °C, sätt frostskyddsströmbrytaren på « ON ». Huvudströmbrytaren måste också vara i läge ON.

Vilket veckounderhåll behövs?

Rengör apparatens utsida och töm kondensatet från tryckluftstanken.

Vilka mynt accepteras av betalningssystemet?

Som standard: 50 eurocent, 50 brittiska pence, 1 schweizisk franc, 1 polsk zloty, 5 norska kronor. Andra mynt kan konfigureras av kundtjänst.

Hur ställer jag in driftstiden?

Använd vredet P I för att ställa in tiden från 30 sekunder till 7 minuter. De andra vredena (P II, P III, P IV) är utan funktion.

Apparaten startar inte efter att munstycket har anslutits, vad gör jag?

Kontrollera munstyckets fäste, slangens skick, tryck sedan på knappen « Punkterat däck ». Om problemet kvarstår, kontakta kundtjänst.

Var hittar jag reservdelar?

Använd endast originaldelar från Kärcher. Besök webbplatsen www.kaercher.com eller kontakta din auktoriserade återförsäljare.

BRUKSANVISNING ATC Fp Kärcher

①Visning av mältrykk

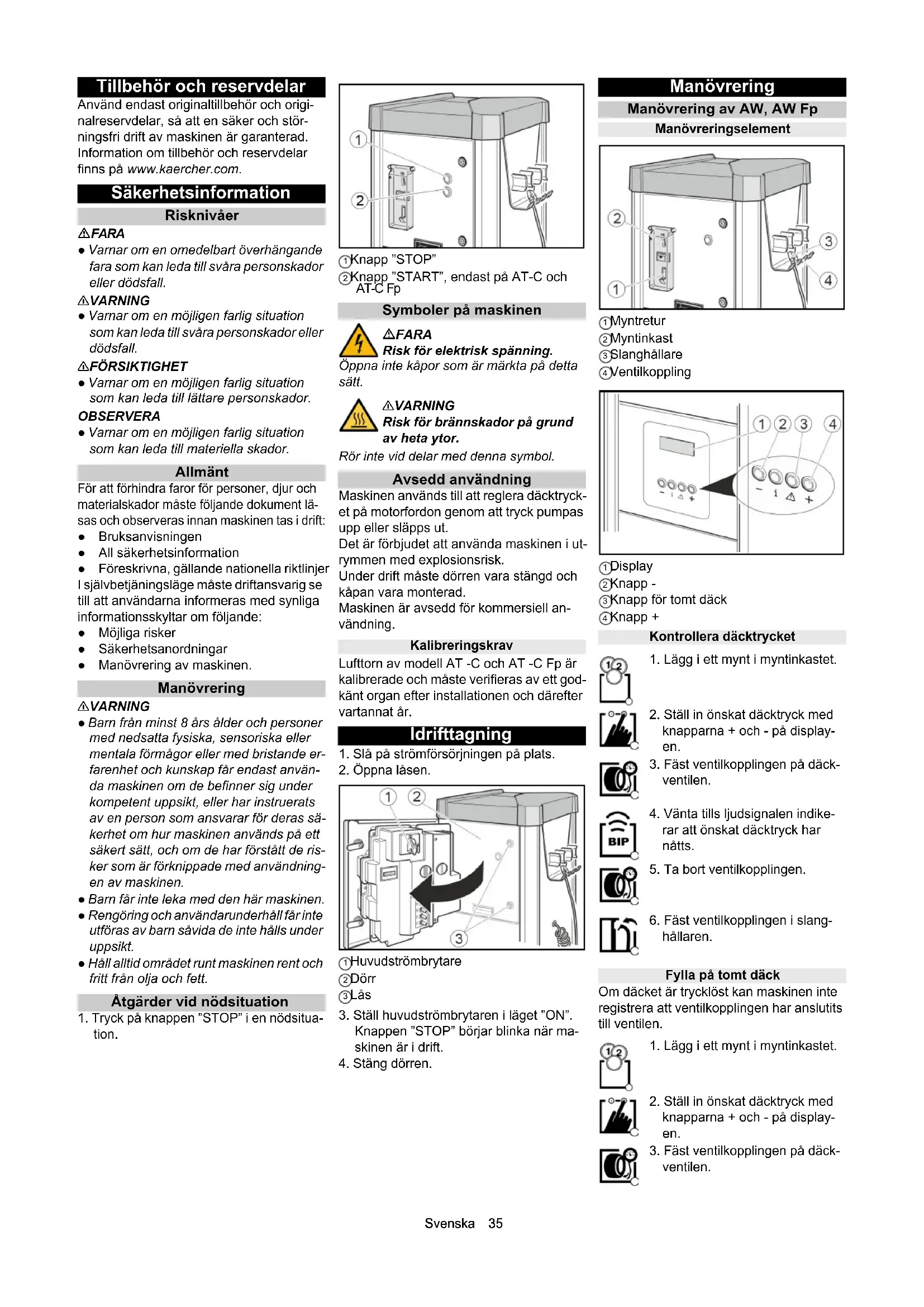

Tillbehör och reservdelar 35

Säkerhetsinformation 35

Idrifttagning 35

Manövrering 35

Inställningar 36

Frostskydd 36

Ur- och idrifttagning 36

Skötsel och underhåll 36

Transport 37

Förvaring 37

Hjälp vid störningar 37

Garanti 37

Tekniska data 38

EU-försäkran om överensstämmelse 38

Allmän information

Läs igenom och följ denna originalbruksanvisning och kapitlet Säkerhetsinformation innan

du använder maskinen för första gången.

Följ anvisningarna.

Förvara den för framtida bruk eller för senare ägare.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på:

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Säkerhetsinformation

Risknivåer

△FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller dödsfall.

FÖRSIKTIGHET

• Varnar om en möjlig farlig situation som kan leda till lättare personskador.

OBSERVERA

• Varnar om en möjlig farlig situation som kan leda till materiella skador.

Allmänt

För att förhindra faror för personer, djur och materialskador måste följande dokument läsas och observeras innan maskinen tas i drift:

Bruksanvisningen, all säkerhetsinformation, föreskrivna, gällande nationella riktlinjer. I självbetjäningsläge måste driftansvarig se till att användarna informeras med synliga informationsskyltar om följande: möjliga risker, säkerhetsanordningar, manövrering av maskinen.

Manövrering

VARNING

Barn från minst 8 års ålder och personer med nedsatta fysiska, sensoriska eller mentala förmågor eller med bristande erfarenhet och kunskap får endast använda maskinen om de befinner sig under kompetent uppsikt, eller har instruerats av en person som ansvarar för deras säkerhet om hur maskinen används på ett säkert sätt, och om de har förstått de risker som är förknippade med användningen av maskinen. Barn får inte leka med den här maskinen. - Rengöring och användarunderhåll får inte utföras av barn såvida de inte hålls under uppsikt. - Håll alltid området runt maskinen rent och fritt från olja och fett.

Åtgärder vid nödsituation

1. Tryck på knappen "STOP" i en nödsituation.

(1) Knapp "STOP"

(2) Knapp "START", endast på AT-C och AT-C Fp

Symboler på maskinen

FARA

Risk för elektrisk spänning

Öppna inte kåpor som är märkta på detta sätt.

VARNING

Risk för brännskador på grund av heta ytor.

Rör inte vid delar med denna symbol.

Avsedd användning

Maskinen används till att reglera däcktryck på motorfordon genom att tryck pumpas upp eller släpps ut.

Det är förbjudet att använda maskinen i utrymmen med explosionsrisk.

Under drift måste dörren vara stängd och kåpan vara monterad.

Maskinen är avsedd för kommersiell användning.

Kalibreringskrav

Lufttorn av modell AT-C och AT-C Fp är kalibrerade och måste verifieras av ett godkänt organ efter installationen och därefter vartannat år.

Idrifttagning

1. Slå på strömförsörjningen på plats.
2. Öppna låsen.

①Huvudströmbrytare ②Dörr 3Lås 3. Ställ huvudströmbrytaren i läget "ON". Knappen "STOP" börjar blinka när maskinen är i drift. 4. Stäng dörren.

Manövrering

Manövrering av AW, AW Fp

Manövreringsorgan

①Myntretur ②Myntinkast ③Slanghållare ④Ventilkoppling

Kontrollera däcktrycket

1. Lägg i ett mynt i myntinkastet.

1. Ställ in önskat däcktryck med knapparna + och - på displayen.

1. Fäst ventilkopplingen på däckventilen.

1. Vänta tills ljudsignalen indikerar att önskat däcktryck har nåtts.

1. Ta bort ventilkopplingen.

1. Fäst ventilkopplingen i slanghållaren.

Fylla på tomt däck

Om däcket är trycklöst kan maskinen inte registrera att ventilkopplingen har anslutits till ventilen.

1. Lägg i ett mynt i myntinkastet.

1. Ställ in önskat däcktryck med knapparna + och - på displayen.

1. Fäst ventilkopplingen på däckventilen.

1. Tryck på knappen "Tomt däck".
2. Vänta tills ljudsignalen indikerar att önskat däcktryck har nåtts.
3. Ta bort ventilkopplingen.

1. Fäst ventilkopplingen i slanghållaren.

Manövrering av AW-C, AW-C Fp Manövreringselement

Myntretur 2 Myntinkast Slanghållare (4) Ventilkoppling ⑤Knapp START

Display för önskat däcktryck

Kontrollera däcktrycket

1. Lägg i ett mynt i myntinkastet.
2. Tryck på knappen START.
3. Ställ in önskat däcktryck med knapparna + och - i displayen för önskat däcktryck (övre display).
4. Fäst ventilkopplingen på däckventilen.

1. Vänta tills ljudsignalen indikerar att önskat däcktryck har nåtts.

1. Ta bort ventilkopplingen.

1. Fäst ventilkopplingen i slanghållaren.

Fylla på tomt däck

Om däcket är trycklöst kan maskinen inte registrera att ventilkopplingen har anslutits till ventilen.

1. Lägg i ett mynt i myntinkastet.

1. Tryck på knappen START.

1. Ställ in önskat däcktryck med knapparna + och - i displayen för önskat däcktryck (övre display).

1. Fäst ventilkopplingen på däckventilen. Displayen för aktuellt däcktryck (nedre display) visar aktuellt däcktryck.

1. Tryck på knappen "Tomt däck".

1. Vänta tills ljudsignalen indikerar att önskat däcktryck har nåtts.

1. Ta bort ventilkopplingen.

1. Fäst ventilkopplingen i slanghållaren.

Inställningar

Ställ in användningstid

Hänvisning

Den inställda användningstiden om att av följande mynt: används:

50 eurocent, 50 brittiska pence, 1 schweiziska franc, 1 polsk zloty, 5 norska kronor

1. Ställ in användningstiden på vridreglaget P I.

Möjligt inställningsområde 30 sekunder till 7 minuter.

① Vridreglage PI

Hänvisning

Vridreglagen P II, P III och P IV har ingen funktion.

Frostskydd

Maskin med frostskydd

1. Vrid knappen Frostskydd till läget "ON" vid temperaturer under +5 °C.

Knapp Frostskydd ② Frostskyddsuppvärmning

OBSERVERA

Skaderisk

Frostskyddet är endast aktivt när huvudströmbrytaren är i läget "ON". Kontrollera att huvudströmbrytaren är i läget "ON" när frostskyddet aktiveras.

Hänvisning

Frostskyddsuppvärmningen är inte termostatstyrd. I tillkopplat tillstånd är uppvärmningen i drift hela tiden.

Maskin utan frostskydd

Maskiner utan frostskydd måste tas ur drift vid frostrisk.

Urdrifttagning

1. Tappa av kondensat från tryckluftsbehållaren (se "Underhållsarbete").
2. Ställ huvudströmbrytaren i läget "OFF".

Skötsel och underhåll

Dagligen

1. Töm myntkassetten (se "Underhållsarbeten").
2. Kontrollera maskinens allmänna tillstånd.
3. Kontrollera ventilkopplingens tillstånd.
4. Kontrollera slangledningens tillstånd.
5. Öppna den nedre kåpan och kontrollera kompressorns tillstånd.
6. Skadade delar måste bytas ut.

Varje vecka

1. Rengör maskinens utsida.
2. Tappa av kondensat från tryckluftsbehållaren (se "Underhållsarbeten").

Underhåll vartannat år

Endast på AT-C, AT-C FP

1. Låt ett godkänt organ kalibrera maskinens tryckmätanordning.

Underhållsarbeten

Töm myntkassetten

1. Öppna dörren.

Dörr ② Myntkassett 2. Ta ut myntkassetten.

Tappa av kondensat

1. Ta av kåpan.

1. Kapa ② Avtappningsventil för kondensat 2. Håll avtappningsventilen för kondensat över en avloppsbrunn eller ett uppsamlingskärl.

△ VARNING

Risk för personskador, risk för materialskador

Vattenstrålen som kommer ut ur avtappningsventilen för kondensat kan orsaka person- eller materialskador.

Rikta aldrig avtappningsventilen för kondensat mot människor, djur, maskinen eller elektriska komponenter.

1. Öppna långsamt avtappningsventilen för kondensat och tappa av kondensatet.
2. Stäng avtappningsventilen för kondensat.
3. Montera kåpan

Transport

△ FÖRSIKTIGHET

Risk för personskador, risk för materialskador

Ta hänsyn till maskinens vikt vid transport.

1. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta enligt gällande riktlinjer.

Förvaring

FÖRSIKTIGHET

Risk för personskador och materials skador

Ta hänsyn till maskinens vikt vid förvaring.

Hjälp vid störningar

FARA

Risk för elektrisk stöt.

Ställ huvudströmbrytaren på "OFF" och koppla ifrån strömförsörjningen på plats före arbete på maskinen.

Maskinen fungerar inte

• Kontrollera strömförsörjningen på plats.

Ställ huvudströmbrytaren i läget "ON". Kontakta kundtjänst.

Maskinen startar inte efter att ventilkopplingen har anslutits till däcken.

• Kontrollera att ventilkopplingen sitter korrekt.
• Kontrollera slangens och ventilkopplingens tillstånd.

Tryck på knappen "Tomt däck". Det finns ingen tryckluft - För kompressorns tillkopplingsknapp uppåt.

① Tillkopplingsknapp kompressor - Kompressorn är överhettad: Vänta tills kompressorn har svalnat.

• Kontrollera trycket på manometern. Justera tryckreduceringsventilen vid behov.

Lufttrycket är för lågt

Fel Orsak Åtgård
ER1 Instabil tryckmätning på grund und av defektventilkoppling eller slang	● Byt ventilkoppling.● Byt slang.
ER2, ER7 Lufttrycket är für lågt.	● Kontrollera Lufttrycket på manometern och justera tryckreduceringsventilen vid behov.● Byt ventilkoppling.● Byt slang.
ER3	Lufttrycket är für lågt.	● Kontrollera trycket på manometern och justera tryckreduceringsventilen vid behov.
ER4	Lufttrycket är für högt.	● Kontrollera trycket på manometern och justera tryckreduceringsventilen vid behov.
ER5	Spänningsförsörningen är felaktig.	● Kontakta kundtjänst.
ER6, ER8, ER9, ERU, ERB	Fel i elektroniken.	● Kontakta kundtjänst.
ERP	Ventilkopplingen lossnade under pumping.Lufttrycket är inte stabilit.	● Kontrollera att ventilkopplingen sitter korrekt.● Kontrollera trycket på manometern och justera tryckreduceringsventilen vid behov.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Tekniska data

Elanslutning

Nätspänning V 230

Fas ~ 1

Frekvens Hz 50

Anslutningseffekt W 450

Kapslingsklass IP44

Tryckluft

Flöde I/min 100

Tryck MPa 0,1...0,8

Omgivningsförhållanden

Temperatur med frostskydd ℃ -10...+40

Temperatur utan frostskydd ° C +5... +40

Ljudtrycksnivå LpA dB(A) <70

Ljudeffektsnivå LWA ^+ dB(A) 76,8

Osäkerhet KWA

Ljudeffektsnivå LWA + dB(A) 4

Osäkerhet KWA

Mått och vikter

Vikt kg 55

Längd mm 423

Bredd mm 423

Höjd mm 1550

Med förbehåll för tekniska ändringar.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktion samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Luftborn

Typ: AT, AT Fp, AT-C, AT-C Fp
