BRUKSANVISNING BLV 36240 Battery Kärcher

1. Slå av apparatet.

1. Slå av apparatet.

1. Slå av apparatet.

3. Ta av sugehodet, se kapittel Ta av samleposen.

1. Slå av apparatet.

1. Slå av apparatet.

3. Ta av sugehodet, se kapittel Ta av samleposen.

• 1,5Svenska 103 EU-samsvarserklæring Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen- de helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Batteri~~aspirator Type: 1.444-17x.x Gjeldende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2000/14/EG (+2005/88/EG) 2011/65/EU Anvendte harmoniserte standarder EN 60335-1:2012+A11:2014+A13:2017 EN 50636-2-100:2014 EN 55014-1: 2017 EN 55014-2: 2015 EN 50581: 2012 Anvendte samsvarsvurderingsprosesser 2000/14/EF og endret via 2005/88/EF: Vedlegg V Lydeffektnivå dB(A) Målt:102,3 Garantert:104 Undertegnede handler på vegne av og med fullmakt fra styret. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 01.09.2018 Innehåll Allmän information Innan du använder ma- skinen för första gång- en ska du läsa igenom och följa denna originalbruksanvisning och dessa säkerhetsanvisningar samt de säkerhetsanvisningar och originalbruksanvisningen som medföljer batteripaketet/ standardladdaren. Följ anvis- ningarna. Spara texterna för se- nare bruk eller för nästa ägare. Förutom anvisningarna i bruks- anvisningen ska lagstiftarens allmänna säkerhets- och skyddsföreskrifter följas. Säkerhetsanvisningar Risknivåer FARA ● Varnar om en omedelbart överhängande fara som kan leda till svåra personskador el- ler dödsfall. 몇 VARNING ● Varnar om en möjligen farlig situation som kan leda till svå- ra personskador eller dödsfall. 몇 FÖRSIKTIGHET ● Varnar om en möjligen farlig situation som kan leda till lätt- are personskador. OBSERVERA ● Varnar om en möjligen farlig situation som kan leda till ma- teriella skador. Allmän säkerhetsinformation FARA ● Okoncentrerat arbe- te kan leda till svåra personska- Allmän information p. 103
• Säkerhetsanvisningar p. 103
• Avsedd användning p. 108
• Miljöskydd p. 108
• Tillbehör och reservdelar p. 108
• Leveransens omfattning p. 108
• Säkerhetsanordningar p. 109
• Symboler på maskinen p. 109
• Beskrivning av maskinen p. 109
• Montering p. 109
• Manövrering p. 110
• Transport och lagring p. 111
• Skötsel och underhåll p. 111
• Hjälp vid störningar p. 112
• Garanti p. 112
• Tekniska data p. 112

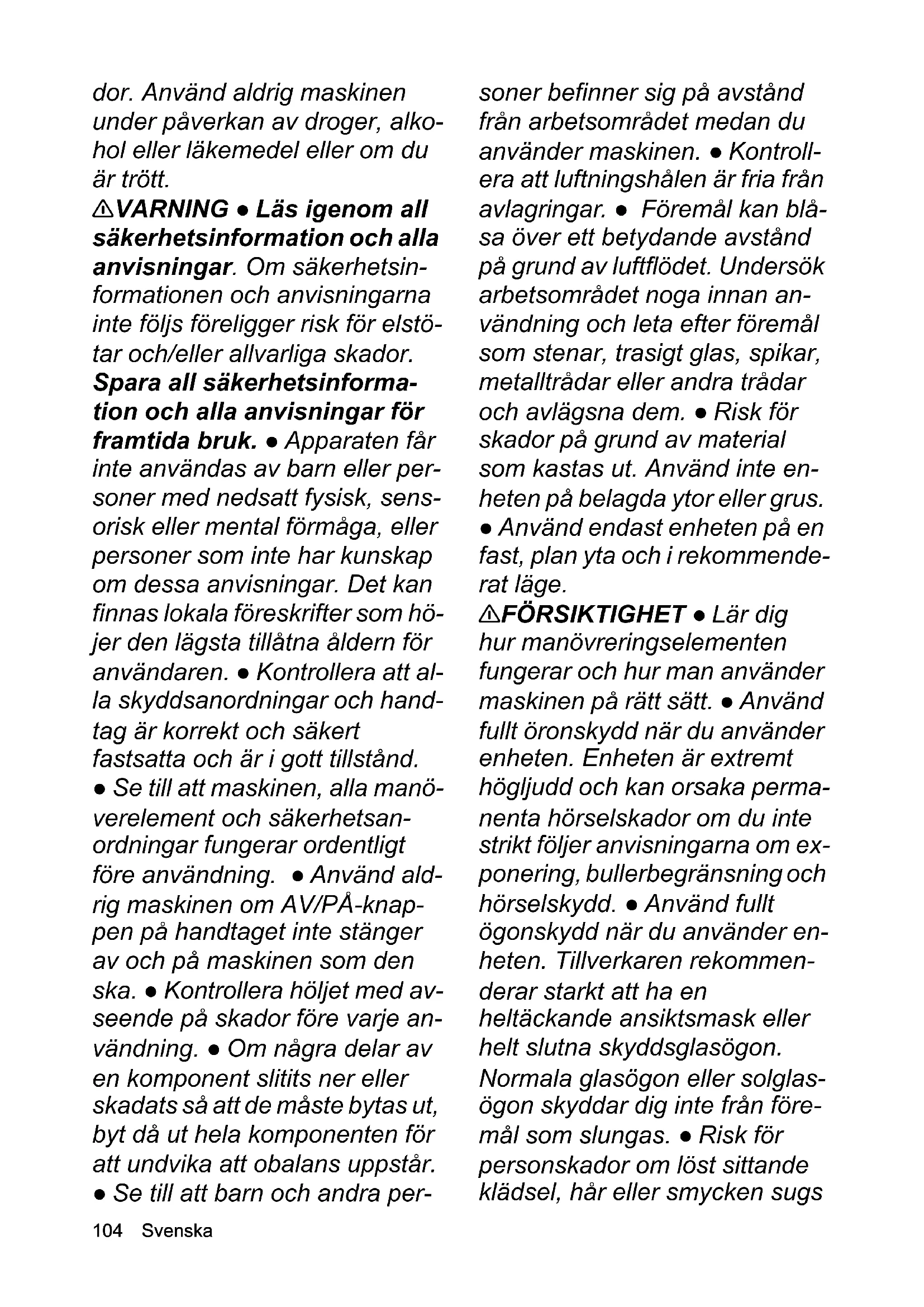

• EU-försäkran om överensstämmelse Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser104 Svenska dor. Använd aldrig maskinen under påverkan av droger, alko- hol eller läkemedel eller om du är trött. 몇 VARNING ● Läs igenom all säkerhetsinformation och alla anvisningar. Om säkerhetsin- formationen och anvisningarna inte följs föreligger risk för elstö- tar och/eller allvarliga skador. Spara all säkerhetsinforma- tion och alla anvisningar för framtida bruk. ● Apparaten får inte användas av barn eller per- soner med nedsatt fysisk, sens- orisk eller mental förmåga, eller personer som inte har kunskap om dessa anvisningar. Det kan finnas lokala föreskrifter som hö- jer den lägsta tillåtna åldern för användaren. ● Kontrollera att al- la skyddsanordningar och hand- tag är korrekt och säkert fastsatta och är i gott tillstånd. ● Se till att maskinen, alla manö- verelement och säkerhetsan- ordningar fungerar ordentligt före användning. ● Använd ald- rig maskinen om AV/PÅ-knap- pen på handtaget inte stänger av och på maskinen som den ska. ● Kontrollera höljet med av- seende på skador före varje an- vändning. ● Om några delar av en komponent slitits ner eller skadats så att de måste bytas ut, byt då ut hela komponenten för att undvika att obalans uppstår. ● Se till att barn och andra per- soner befinner sig på avstånd från arbetsområdet medan du använder maskinen. ● Kontroll- era att luftningshålen är fria från avlagringar. ●  Föremål kan blå- sa över ett betydande avstånd på grund av luftflödet. Undersök arbetsområdet noga innan an- vändning och leta efter föremål som stenar, trasigt glas, spikar, metalltrådar eller andra trådar och avlägsna dem. ● Risk för skador på grund av material som kastas ut. Använd inte en- heten på belagda ytor eller grus. ● Använd endast enheten på en fast, plan yta och i rekommende- rat läge. 몇 FÖRSIKTIGHET ● Lär dig hur manövreringselementen fungerar och hur man använder maskinen på rätt sätt. ● Använd fullt öronskydd när du använder enheten. Enheten är extremt högljudd och kan orsaka perma- nenta hörselskador om du inte strikt följer anvisningarna om ex- ponering, bullerbegränsning och hörselskydd. ● Använd fullt ögonskydd när du använder en- heten. Tillverkaren rekommen- derar starkt att ha en heltäckande ansiktsmask eller helt slutna skyddsglasögon. Normala glasögon eller solglas- ögon skyddar dig inte från före- mål som slungas. ● Risk för personskador om löst sittande klädsel, hår eller smycken sugsSvenska 105 in i maskinens luftinlopp. Sätt upp långt hår över axelnivån. ● Använd grova långbyxor, fasta skor och handskar med bra passform när du arbetar med maskinen. Arbeta aldrig barfota. Använd inte smycken, sandaler eller kortbyxor. OBSERVERA ● Den som an- vänder maskinen bär ansvaret för olyckor som sker med andra personer eller deras egendom. Hänvisning ● I vissa områden kan det finnas föreskrifter som begränsar användningen av denna maskin. Rådgör med din lokala ansvariga myndighet. ● Låt skadade eller oläsliga var- ningsskyltar på maskinen bytas ut av auktoriserad kundtjänst. ● Åtgärda smuts med en räfsa och kvast innan du använder batterisugblåsen. Säker användning FARA ● Det är förbjudet att använda maskinen i explosions- farliga områden. 몇 VARNING ● Håll ett minimi- avstånd på 15 m till personer och djur. Stoppa maskinen om någon kommer för nära. ● Håll ansikte och kropp borta från till- förselöppningen. ● Se till att matningskammaren är tom inn- an du startar maskinen. ● Håll händer och andra kroppsdelar borta från matningskammaren, utmatningsöppningen och andra rörliga delar. ● Använd inte ma- skinen om det finns risk för att blixten slår ner. ● Du måste ha ständig och obehindrad uppsikt över arbetsområdet för att iden- tifiera möjliga risker. Använd maskinen endast vid god belys- ning. ● Spring inte när du arbe- tar med maskinen, utan gå i vanlig takt. Gå inte bakåt. Und- vik onormal kroppshållning, se till att du står stadigt och håller balansen. ● Använd aldrig ma- skinen med defekta säkerhets- anordningar eller utan säkerhetsanordningar som t.ex. monterade avfallsuppsamlare. ● Stäng omedelbart av maski- nen och kontrollera om den är skadad eller identifiera orsaken till eventuella vibrationer om ma- skinen har tappats, utsatts för en stöt eller vibrerar onormalt. Låt en auktoriserad verkstad repa- rera maskinen eller byt maski- nen om den är skadad. ● Stäng omedelbart av maskinen vid olycka eller driftstörning och ta bort batteripaketet. Maskinen får inte tas i bruk förrän den har kontrollerats av auktoriserad service. ● Risk för skada på ro- terande delar. Stäng av motorn, ta ut batteripaketet och kontroll- era att alla rörliga delar har stan- nat helt: Innan du lämnar maskinen obevakad.106 Svenska Innan du tar bort blockeringar eller rengör röret. Innan du kontrollerar maski- nen efter att den har träffats av ett främmande föremål. Innan du kontrollerar, under- håller eller arbetar på maski- nen. 몇 FÖRSIKTIGHET ● Använd- ning av liknande verktyg i omgiv- ningen ökar risken för hörselskador och risken för att missa potentiella faror, t.ex. per- son som beträder arbetsområ- det. ● Gör inga ändringar på maskinen och använd bara till- behör och reservdelar som re- kommenderas av tillverkaren. Hänvisning ● Använd endast maskinen vid lämpliga tider. Be- akta även lokala föreskrifter och förordningar. Vid drift tidigt på morgonen eller sent på kvällen kan andra personer störas. Säker drift batteriblås 몇 FÖRSIKTIGHET ● Hälsorisk på grund av inandning av damm. Använd skyddsmask när du arbetar med maskinen. ● Fukta dammiga ytor för att minska dammnivån. ● Använd inte maskinen i närheten av ett öppet fönster. ● Rikta inte blåsmunstycket mot människor eller djur. OBSERVERA ● Skador på ma- skinen om skräp sugs in i luftin- taget. Placera inte blåsen på eller i närheten av löst skräp. ● För aldrig in föremål i blåsrö- ren. Hänvisning ● Använd mun- stycksförlängningen så att luft- flödet kan ligga nära marken och fungera effektivt. Säker drift batterisuganordning 몇 VARNING ● Risk för skador om batterisuganordning i suglä- ge endast används med det öv- re insugningsröret. Du måste ansluta det övre och nedre in- sugningsröret innan du använ- der den första gången. ● Risk för skador på grund av kringfly- gande skräp. Använd aldrig bat- terisuganordning utan att uppsamlingspåsen är monterad. Se till att uppsamlingspåsen är i gott skick och helt stängd före användning. ● Risk för person- skador och skador på maskinen. Sug inte upp inte vassa eller större föremål med maskinen, som t.ex. skärvor, stenar, flas- kor, burkar eller metallbitar. ● Eld i uppsamlingspåsen. Sug inte upp brinnande eller glödan- de föremål, som t.ex. cigaretter, aska från eldstäder eller grillar. ● Allvarliga skador på grund av roterande löphjulsblad. Håll kroppsdelar borta från roterande delar. Stäng av motorn och vän- ta tills bladen slutar rotera innan du öppnar sugluckan, fäster/by-Svenska 107 ter ut rören eller öppnar eller tar bort uppsamlingspåsen. ● Stäng av motorn, ta ut batteripaketet och kontrollera att alla rörliga delar har stannat helt innan du tar bort en blockering. OBSERVERA ● Blockering av insugningsröret. Håll inte insug- ningsröret direkt i skräpansam- lingen. Flytta maskinen från sida till sida från utsidan av sugan- ordningen. ● Håll motorn högre än insugningsrörets intag. ● Ma- terialansamling genom att mate- rial kommer ut ur insugsöppningen igen. Se till att inget material samlas i flödes- området. Säker transport och förvaring 몇 VARNING ● Stäng av maski- nen, låt den svalna och ta bort batteripaketet innan du förvarar eller transporterar maskinen. 몇 FÖRSIKTIGHET ● Risk för personskador och skador på maskinen. Skydda maskinen mot rörelser och fall under trans- port. OBSERVERA ● Avlägsna alla främmande föremål från maski- nen innan du transporterar eller förvarar den. ● Förvara maski- nen på en torr och välventilerad plats som barn inte kan komma åt. Håll maskinen borta från kor- roderande ämnen som träd- gårdskemikalier. ● Förvara inte maskinen utomhus. Säkert underhåll och skötsel 몇 VARNING ● Stäng av mo- torn, se till att alla rörliga delar är helt stoppade och ta bort batteri- paketet innan inspektion, rengö- ring eller underhåll av utrustningen. ● Service- och un- derhållsarbete på maskinen krä- ver särskild omsorg och kunskap och får endast utföras av lämpligt kvalificerad perso- nal. Ta maskinen till ett auktori- serat servicecenter för underhåll. ● Se till så att maski- nen alltid är i driftsäkert skick ge- nom att regelbundet kontrollera att bultar, muttrar och skruvar är tillräckligt åtdragna. ● Stäng av motorn, ta ut batteripaketet och kontrollera att alla rörliga delar har stannat helt innan du tar bort en blockering. 몇 FÖRSIKTIGHET ● Använd endast reservdelar, tillbehör och påbyggnadsdelar som har god- känts av tillverkaren. Originalre- servdelar, originaltillbehör och originalpåbyggnadsdelar garan- terar en säker och störningsfri drift av maskinen. OBSERVERA ● Rengör pro- dukten efter varje användning med en mjuk, torr trasa. Hänvisning ● Du får endast ge- nomföra de inställningar och re- parationer som beskrivs i denna bruksanvisning. Kontakta din auktoriserade kundtjänst för öv- riga reparationer. ● Låt skadade108 Svenska eller oläsliga klistermärken by- tas ut av ett auktoriserat service- center. Kvarstående risker 몇 VARNING ● Även om maskinen används enligt föreskrifterna, kvarstår ändå vissa risker. Följande fa- ror kan uppkomma när man använder maskinen: Vibrationer kan orsaka skad- or. Använd rätt verktyg för var- je arbete, använd de avsedda handtagen och ställ in lägsta erfordrade hastighet för att ut- föra arbetet. Buller kan leda till hörselska- dor. Använd alltid hörselskydd och begränsa exponeringen. Skador från slungade föremål som kan komma ut ur blåsrö- ret på grund av lufttryck om uppsamlingspåsen inte är or- dentligt säkrad eller skadad. Använda alltid ögonskydd. Riskreducering 몇 FÖRSIKTIGHET ● Längre användning av verkty- get kan leda till vibrationsbase- rade cirkulationsstörningar i händerna. En allmängiltig tids- längd för användningen kan in- te fastläggas eftersom denna påverkas av många faktorer: Personliga anlag för dålig cir- kulation (ofta kalla eller dom- nade fingrar) Låg omgivningstemperatur. Bär varma handskar för att skydda händerna. Kvävd cirkulation på grund av hårt grepp. Drift utan pauser är skadligare än drift med inlagda pauser. Vid regelbunden och oavbru- ten användning av verktyget samt vid upprepade symtom som domnande och kalla fing- rar bör du kontakta läkare. Avsedd användning 몇 VARNING Apparaten får inte användas av barn eller personer med nedsatt fysisk, sensorisk eller mental förmåga, eller per- soner som inte har kunskap om dessa anvisningar. Maskinen är endast avsedd till att användas utom- hus. Maskinen får endast användas i en torr och väl upp- lyst miljö. Maskinen är utformad för att blåsa bort och suga upp lätt skräp som löv, gräs och annat trädgårdsav- fall. Maskinen används för att suga upp och strimla smuts och löv och lagra det i uppsamlingspåsen. All annan användning, t.ex. uppsugning av vatten eller andra vätskor är förbjuden. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja, som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maski- nen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaer- cher.com/REACH Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Maskinens leveransomfattning är avbildad på förpack- ningen. Kontrollera att innehållet i leveransen är full- ständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.Svenska 109 Säkerhetsanordningar 몇 FÖRSIKTIGHET Säkerhetsanordningar som saknas eller har ändrats Säkerhetsanordningarna är till för att skydda dig. Ändra eller förbikoppla aldrig säkerhetsanordningar. Säkerhetsbrytare Säkerhetsbrytaren utlöses av fixeringsskruven på skyddsgallret. Detta förhindrar att användaren skadar sig på fläkthjulen och komposteringsknivarna om insug- ningsröret är utvecklat. Symboler på maskinen Beskrivning av maskinen I den här bruksanvisningen beskrivs den maximala ut- rustningen. Leveransens omfattning varierar beroende på modell (se förpackning). Bild, se grafiksidor Bild A 1 Styrrullar 2 Munstycke blåsrör 3 Nedre sugrör 4 Övre sugrör 5 Batteripaketets frigöringsknapp 6 Typskylt 7 Motorhus 8 Låsstift motorhus 9 Frigöringsknapp blåsrör 10 Skjutreglage sugrör 11 Ögla för bärsele 12 Snäpplås skyddsgaller 13 Fixeringsskruv skyddsgaller 14 Skyddsgaller 15 Främre handtag 16 Varvtalsreglering 17 Bakre handtag 18 Maskinens strömbrytare 19 Omkopplare blås-/sugläge 20 Stöd 21 Övre blåsrör 22 Nedre blåsrör 23 Adapter uppsamlare 24 Uppsamlare 25 *Batteripaket Battery Power 36V 26 *Snabbladdare Battery Power 36V 27 Bärsele p. 112

• tillval Batteripaket Apparaten kan drivas med ett 36 V Kärcher Battery Power atteripaket. Montering Montering blås-/insugningsapparat Nedan beskrivs monteringen av den kompletta blås- och sugmaskinen. Om maskinen endast ska användas som en blås- och sugmaskin hoppar man över motsva- rande steg under montering.

1. Haka i munstycket för blåsröret i det nedre blåsröret.

2. Tryck ner spaken och haka fast blåsröret i önskat lä-

ge adaptern på styrrullarna. Bild C Läs bruksanvisningen och all säkerhets- information före idrifttagning. Använd lämpliga ögon- och hörselskydd när du arbetar med maskinen. Utsätt inte maskinen för regn eller väta. Risk på grund av föremål som slungas iväg. Håll åskådare borta från arbetsom- rådet. Roterande fläkthjul. Håll händer och föt- ter borta från öppningarna medan maski- nen är i drift. Den garanterade ljudtrycksnivån på eti- ketten är 104 dB. Ställa in varvtalskontrollen. Skjutreglage insugningsrör. Lås öppet = insugningsröret är upplåst, lås stängt = insugningsröret är låst. Dra: Snabblås Sugdrift Blåsdrift110 Svenska

3. Haka i det nedre blåsröret i det övre blåsröret.

4. Haka i blåsröret i motorhuset. Frigöringsknappen för

blåsröret måste höras klicka på plats. Bild E 몇 VARNING Rörelse hos fläkthjulen och komposteringsknivar-

Skärskador Använd skyddshandskar. Håll fingrarna borta från fläkten och komposteringskniv- arna.

5. Om man inte monterar sugröret måste skyddsgallret

installeras. Om nödvändigt, montera skyddsgaller. Bild F a Placera skyddsgallret på motorhusets öppning. b Skruva fast fästskruven för skyddsgallret tills det klickar hörbart. Säkerhetsbrytaren har utlösts.

6. Haka i det nedre insugningsröret i det övre sugröret.

Hänvisning Det övre och nedre sugröret kan inte längre lossas från varandra. Bild G

7. Öppna skyddsgallret.

Bild H a Skruva fast fästskruven för skyddsgallret. b Öppna skyddsgallret.

8. Haka i sugröret i motorhuset.

Bild I a Dra ut säkerhetsstiftet för motorhuset så långt som möjligt. b Sätt in sugröret i motorhuset. c Sätt i säkerhetsstiftet för motorhuset och kontroll- era att det sitter korrekt i hållaren.

9. Lås sugröret med skjutreglaget.

10. Fäst skyddsgallret på sugröret.

Bild K a Lägg över skyddsgallret på sugröret. b Sätt i bygeln för snäpplåset i adaptern för skydds- gallret. c Tryck ner snäpplåset.

11. Montera uppsamlingspåsen, se kapitel Montera

uppsamlingspåsen. Montera uppsamlingspåsen Beroende på önskat driftsätt kan uppsamlingspåsen an- tingen hakas i öglan på insugningsröret eller i öglan på blåsröret.

1. Montera uppsamlingspåsen.

Bild L a Dra uppsamlingspåsen på adaptern över stutsen. b Haka i adaptern. c Haka fast uppsamlingspåsens lock i öglan på in- sugningsröret eller, vid drift utan insugningsrör, i öglan på blåsröret. Haka i bärselen

1. Haka fast bärselen i öglan på handtaget och se till

att snabblåset alltid kan nås. Bild M Manövrering 몇 VARNING Risk för skada på grund av ofullständigt monterad maskin Använd apparaten endast om den är fullständigt ihop- satt och funktionsduglig. 몇 FÖRSIKTIGHET Risk för skador p.g.a. föremål som flyger runt Använd skyddsglasögon och lämpliga skyddshandskar vid alla arbeten på maskinen. Manövreringselement Batterisugblåsen har följande manövreringselement: En spak för varvtalsreglering som steglöst reglerar luftflödets hastighet. En väljarspak för att växla mellan blås- och suglä- gen. Ett skjutreglage för att låsa/låsa upp insugningsröret för att ansluta insugningsröret till motorhuset eller för att separera det från motorhuset. En frigöringsknapp för blåsröret för att separera blåsröret från motorhuset. Sätta in batteri OBSERVERA Smutsiga kontakter Skador på apparat och batteri Kontrollera att batterifästet och kontakterna är fria från smuts innan du sätter i dem. Rengör dem vid behov. Bild N

1. Skjut in batteriet i fästet tills du hör att det hakar i.

Slå på maskinen (sugläge) 몇 FÖRSIKTIGHET Risk för skador från kringflygande delar och hörsel- skador på grund av buller Använd alltid ögon- och hörselskydd. 몇 VARNING Risk för skada om man förlorar kontrollen Håll alltid i maskinen med båda händerna i de avsedda handtagen.

Bild O a Ställ in väljarspaken på sugläge. b Tryck på strömbrytaren. Maskinen startar. c Ställ in luftflödesstyrkan med varvtalsreglaget. Slå på maskinen (blåsläge) 몇 FÖRSIKTIGHET Risk för skador från kringflygande delar och hörsel- skador på grund av buller Använd alltid ögon- och hörselskydd. 몇 VARNING Risk för skada om man förlorar kontrollen Håll alltid i maskinen med båda händerna i de avsedda handtagen.

Bild P a Ställ in väljarspaken på blåsläge. b Tryck på strömbrytaren. Maskinen startar. c Ställ in luftflödesstyrkan med varvtalsreglaget.Svenska 111 Ta bort uppsamlingspåsen 몇 VARNING Rörelse hos fläkthjulen och komposteringsknivar-

Skärskador Använd skyddshandskar. Håll fingrarna borta från fläkten och komposteringskniv- arna.

1. Stäng av maskinen.

3. Ta bort uppsamlingspåsen.

Bild Q a Ta uppsamlingspåsens lock från öglan. b Tryck ner adaptern. c Dra uppsamlingspåsen från stutsen. Töm uppsamlingspåsen 몇 VARNING Rörelse hos fläkthjulen och komposteringsknivar-

Skärskador Använd skyddshandskar. Håll fingrarna borta från fläkten och komposteringskniv- arna.

1. Stäng av maskinen.

3. Ta av uppsamlingspåsen, se kapitlet Ta bort upp-

4. Öppna uppsamlingspåsens blixtlås och töm inne-

hållet. Bild R Ta ut batteripaketet Hänvisning Vid längre arbetsuppehåll måste batteripaketet tas ut ur maskinen och skyddas mot obehörig användning.

2. Tryck på batteripaketets frigöringsknapp för att låsa

2. Rengör maskinen (se kapitel Rengöra maskinen).

Transport och lagring

1. Stäng av maskinen.

3. Ta av uppsamlingspåsen, se kapitlet Ta bort upp-

Bild T a Öppna snäpplåset för skyddsgallret. b Lås upp sugröret med skjutreglaget. c Dra ut säkerhetsstiftet för motorhuset så långt som möjligt. 몇 VARNING Rörelse hos fläkthjulen och komposteringsknivar-

Skärskador Använd skyddshandskar. Håll fingrarna borta från fläkten och komposteringskniv- arna. d Ta bort insugningsröret från motorhuset.

5. Ta bort blåsröret.

Bild U a Tryck på blåsrörets frigöringsknapp. b Ta bort blåsröret från motorhuset. Skötsel och underhåll Rengöra maskinen 몇 VARNING Okontrollerad start Risk för personskador Ta ut batteriet ur apparaten under arbetspauserna och före alla underhålls- och skötselarbeten. OBSERVERA Felaktig rengöring Skador på maskinen Torka av maskinen med en fuktig trasa. Använd inte lösningsmedelhaltiga rengöringsmedel. Sänk aldrig ner maskinen i vatten. Rengör inte apparaten med slang- eller högtrycksvat- tenstråle.

1. Stäng av maskinen.

3. Rengör maskinens yta med en mjuk, torr trasa eller

en borste. Bild V Ta bort blockering Hänvisning Försök inte ta bort fläkten eller komposteringsknivarna. Om du behöver ta bort komposteringskniven eller fläk- ten, kontakta då ett auktoriserat servicecenter. 몇 VARNING Rörelse hos fläkthjulen och komposteringsknivar-

Skärskador Använd skyddshandskar. Håll fingrarna borta från fläkten och komposteringskniv- arna.

1. Stäng av maskinen.

3. Ta av uppsamlingspåsen, se kapitlet Ta bort upp-

Bild T a Öppna snäpplåset för skyddsgallret. b Lås upp sugröret med skjutreglaget. c Dra ut säkerhetsstiftet för motorhuset så långt som möjligt. 몇 VARNING Rörelse hos fläkthjulen och komposteringsknivar-

Skärskador Använd skyddshandskar. Håll fingrarna borta från fläkten och komposteringskniv- arna. d Ta bort insugningsröret från motorhuset.

5. Ta bort blåsröret.

Bild U a Tryck på blåsrörets frigöringsknapp. b Ta bort blåsröret från motorhuset.

6. Om nödvändigt, ta bort en blockering från rören.

7. Om nödvändigt, ta bort en blockering från adaptern.112 Svenska

8. Om nödvändigt, ta bort en blockering från stutsen. 9. Rengör motorhusets öppningar.

Hjälp vid störningar Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tvek- samma fall eller vid störningar som inte anges här, kon- takta auktoriserad kundtjänst. Med stigande ålder kommer batteripaketets kapacitet att reduceras även vid bra hantering och full drifttid kom- mer då inte längre att uppnås vid full laddning. Detta är inte ett fel. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vän- da dig med kvitto till inköpsstället eller närmaste, aukto- riserad kundtjänst. (Se baksidan för adress) Tekniska data Med förbehåll för tekniska ändringar. Vibrationsvärde 몇 VARNING Det angivna vibrationsvärdet mättes med en standard- mätmetod och får användas för jämförelse av maskiner- na. Det angivna vibrationsvärdet får används i en preliminär bedömning av belastningen. Beroende på hur maskinen används kan vibrationerna under den aktuella användningen av maskinen avvika från totalvärdet. Maskiner med ett hand-arm vibrationsvärde > 2,5 m/s² (se kapitel Tekniska data i bruksanvisningen) 몇 FÖRSIKTIGHET ● Kontinu- erlig användning av maskinen i flera timmar kan leda till dom- ningar. ● Bär varma handskar för att skydda händerna. ● Ta re- gelbundna arbetspauser. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Batteri sugblås Typ: 1.444-17x.x Fel Orsak Åtgärd Maskinen startar inte Batteripaketet är felaktigt insatt. Skjut in batteripaketet i fästet tills du hör att det hakar i. Batteripaket är tomt. Ladda upp batteripaketet. Batteripaketet är defekt. Byt ut batteripaketet. Säkerhetsbrytaren utlöstes inte under montering.

1. Skruva fast fästskruven på skyddsgallret

2. Dra åt fästskruven för skyddsgallret tills ett

klickande ljud hörs. Säkerhetsbrytaren har utlösts. Maskinen stannar under drift Batteriet är överhettat Avbryt arbetet och vänta tills batteritempe- raturen ligger inom normalområdet igen. Motorn är överhettad Avbryt arbetet och låt motorn svalna. Effektdata maskin Märkspänning V 36 Genomsnittlig lufthastighet batteri blåsmaskin km/h 225 +/- 10 % Maximal teoretisk lufthastighet batteri blåsmaskin km/h 275 +/- 10 % Genomsnittlig lufthastighet batteri sugmaskin km/h 172 +/- 10% Maximal teoretisk lufthastighet batteri sugmaskin km/h 208 +/- 10 % Kompostförhållande 10:1 Volymer uppsamlingssäck l 45 Mått och vikter Vikt (utan batteripaket) kg 4,7 Längd x bredd x höjd mm 1290 x 230 x

Fastställda värden enligt EN 50636-2-100 Ljudtrycksnivå L

Trådlös blås/ vakuum dB(A) 88,6 Ljudtrycksnivå L

Trådlös sug dB(A) 88,9 Osäkerhet K

dB(A) 104 Totalt vibrationsvärde trådlös blås/ vakuum m/s

3,2 Totalt vibrationsvärde trådlös sug m/s
