HD 10254 S - Högtryckstvätt Kärcher - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	Kärcher
Modell	HD 10254 S
Mått (L × B × H)	560 × 500 × 1090 mm
Vikt	75,5 kg (beroende på version)
Elanslutning	400 V / 3~50 Hz, 9,2 kW (beroende på version)
Elskydd	IPX5
Arbetstryck (max.)	27,5 MPa (275 bar)
Vattenflöde (max.)	1000 l/h (16,67 l/min)
Maximal inloppstemperatur	60 °C
Rengöringsmedelsbehållarens kapacitet	6 l
Ljudtrycksnivå LpA	72 dB(A)
Ljudeffektnivå LWA	87 dB(A)
Vibrationer hand-arm (pistolhandtag)	< 2,5 m/s²
Oljetyp	SAE 90
Oljemängd	1,2 l
Finfilter	Finns, veckovis rengöring rekommenderas
Säkerhetsanordningar	Avlastningsventil, tryckbrytare, säkerhetsspärr på pistol
Underhåll	Veckovis kontroll av oljenivå och filter; oljebyte var 500:e timme/1 år
Garanti	Enligt landspecifika villkor, originaldelar rekommenderas
Ingående tillbehör	Högtrycksmunstycke, EASY! Lock-lans, högtrycksslang

Vanliga frågor - HD 10254 S Kärcher

Vilken typ av olja ska användas i pumpen?

Använd SAE 90-olja. Nödvändig mängd är 1,2 liter. Kontrollera oljenivån regelbundet via indikatorn.

Hur luftar man apparaten?

Skruva av injektorn, låt apparaten gå tills vattnet kommer ut utan bubblor, stäng sedan av apparaten och skruva på injektorn igen.

Vad gör jag om pumpen läcker?

Ett läckage på 3 droppar vatten per minut är acceptabelt. Om läckaget är större, kontakta Kärchers kundtjänst.

Hur rengör jag finfiltret?

Stäng av trycket, ta bort locket, skruva av locket och filtret, rengör dem med rent vatten eller tryckluft, sätt sedan tillbaka dem.

Vad är maximalt arbetstryck?

Maximalt arbetstryck är 27,5 MPa (275 bar) beroende på version.

Kan man använda varmt vatten?

Ja, maximal inloppstemperatur är 60 °C. Överskrid inte denna gräns.

Hur förvarar man apparaten på vintern?

Töm rengöringsmedelsbehållaren, lufta ur vattnet, pumpa sedan in glykolbaserat frostskyddsmedel (typ bilfrostskydd) i apparaten i max 1 minut.

Vad betyder röd blinkande kontrollampa?

1 blink: läckage på högtryckssidan; 2 blink: motor för varm; 3 blink: elanslutningsfel; 4 blink: för hög ström. Se manualen för lämpliga åtgärder.

Vilka rengöringsmedel ska användas?

Använd endast Kärcher-godkända rengöringsmedel. Följ rekommenderade doseringar. Rengöringsmedlet sugs in via sugslangen.

Hur byter man munstycke?

Stäng av apparaten, tryck på pistolhandtaget tills trycket är avlastat, tryck sedan fram säkerhetsspärren. Byt ut högtrycksmunstycket mot ett lågtrycksmunstycke vid behov.

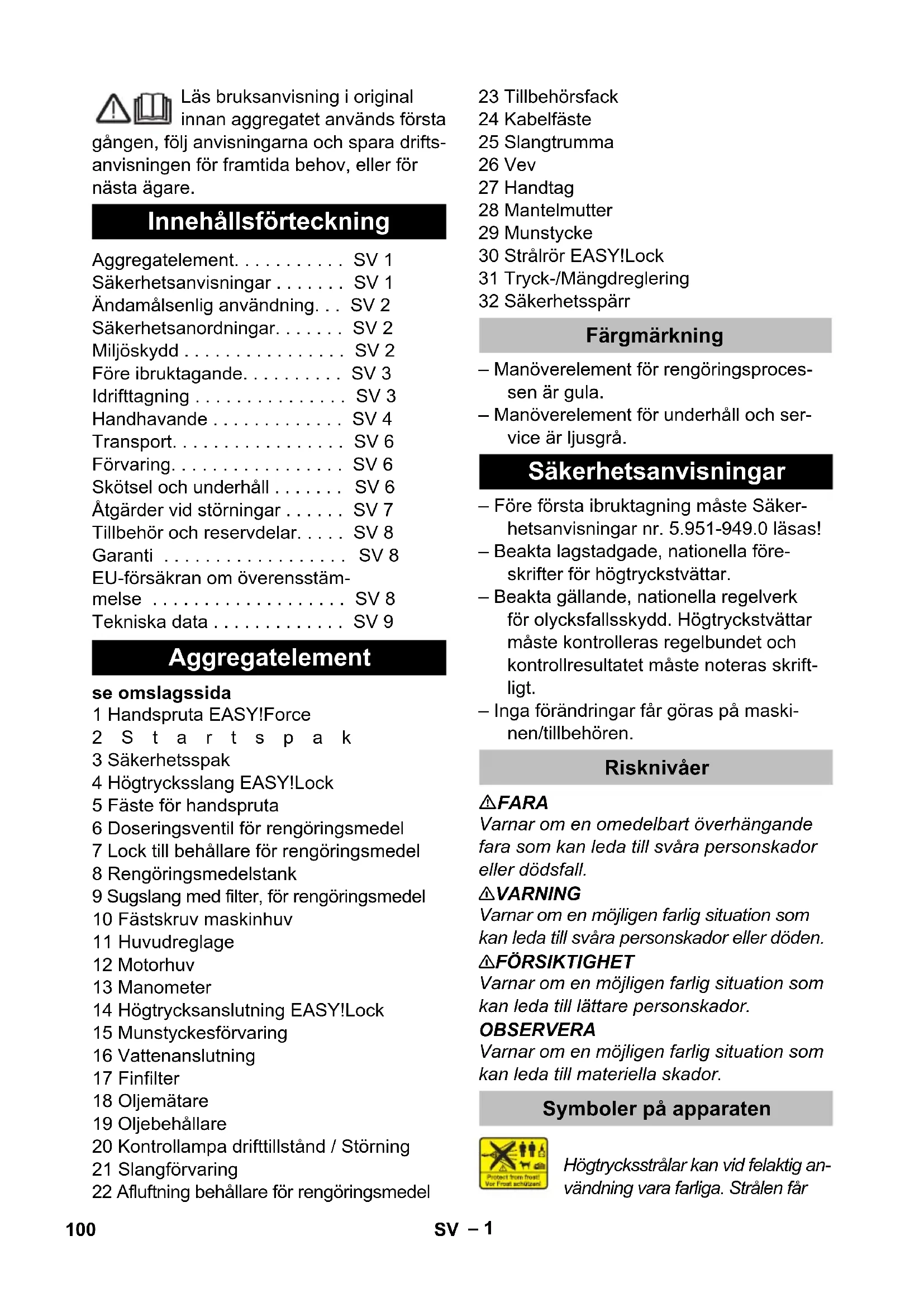

BRUKSANVISNING HD 10254 S Kärcher

Tilførselslange er en del av leveringsomfanget.

Åpne vannkranen.

Läs bruksanvisningen i original innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Aggregatelement.

Säkerhetsanvisningar SV 1

Ändamålsenlig användning SV 2

Säkerhetsanordningar SV 2

Miljöskydd SV 2

Före ibruktagande SV 3

Idrifttagning SV 3

Handhavande SV 4

Transport SV 6

Förvaring SV 6

Förvaring. SV 6

Skötsel och underhåll . SV 6

Åtgärder vid störningar . . . . . SV 7

Tillbehör och reservdelar. . . . SV 8

Garanti SV 8

EU-försäkran om överensstäm

melse SV8

Tekniska data. SV 9

Aggregatelement

se omslagssida

1 Handspruta EASY!Force 2 Startspak 3 Säkerhetsspak 4 Högtrycksslang EASY!Lock 5 Fäste för handspruta 6 Doseringsventil för rengöringsmedel 7 Lock till behållare för rengöringsmedel 8 Rengöringsmedelstank 9 Sugslang med filter, för rengöringsmedel 10 Fästskruv maskinhuv 11 Huvudreglage 12 Motorhuv 13 Manometer 14 Högtrycksanslutning EASY!Lock 15 Munstyckesförvaring 16 Vattenanslutning 17 Finfilter 18 Oljemätare 19 Oljebehållare 20 Kontrollampa drifttillstånd / Störning 21 Slangförvaring 22 Avluftning behållare för rengöringsmedel

23 Tillbehörsfack 24 Kabelfäste 25 Slangtrumma 26 Vev 27 Handtag 28 Mantelmutter 29 Munstycke 30 Strålrör EASY!Lock 31 Tryck-/Mängdreglering 32 Säkerhetsspärr

Färgmärkning

- Före första ibruktagning måste Säkerhetsanvisningar nr. 5.951-949.0 läsas! - Beakta lagstadgade, nationella föreskrifter för högtryckstvättar. - Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skrift-ligt. - Inga förändringar får göras på maskinen/tillbehören.

Risknivåer

△FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

VARNING

Varnar om en möjlig farlig situation som kan leda till svåra personskador eller döden.

FÖRSIKTIGHET

Varnar om en möjlig farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjlig farlig situation som kan leda till materiella skador.

Högtrycksstrålar kan vid felaktig användning vara farliga. Strålen får

inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva aggregatet.

Enligt gällande föreskrifter får maskinen aldrig köras över dricksvattennätet utan systemavskiljare. Passande systemavskiljare från KÄRCHER, eller alternativt en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

FÖRSIKTIGHET

Anslut alltid systemavskiljaren till vattenförsörjningen, aldrig direkt till maskinen.

Ändamålsenlig användning

Använd endast denna högtryckstvätt för - rengöring med lågtrycksstråle och rengöringsmedel (t.ex. för rengöring av maskiner, fordon, byggnader, verktyg), - rengöring med högtrycksstråle utan rengöringsmedel (t.ex. rengöring av fasader, terrasser, trädgårdsutrustning).

Vid kraftig nedsmutsning rekommenderar vi rotojet som specialtillbehör.

Krav på vattenkvaliteten:

OBSERVERA

Endast rent vatten får användas som högtrycksmedium. Nedsmutsning leder till förslitningar eller avlagringar i apparaten på ett för tidigt stadium.

Om återvinningsvatten används får följande gränsvärden inte överskridas.

pH-värde 6,5...9,5
elektrisk ledningsförmåga *	Ledningsför-måga färsk-vatten +1 200 μS/cm
sedimenterbara ämnen ** <	0,5 mg/l
filtringsbara ämnen *** < 50 mg/l
Kolväten < 20 mg/l
Klor < 300 mg/l
Sulfat < 240 mg/l
Kalcium < 200 mg/l
Totalhårdhet < 28 °dH	< 50 °TH< 500 ppm(mg CaCO3/l)

Järn < 0,5 mg/l
Mangan < 0,05 mg/l
Koppar	< 2 mg/l
Aktivt klor	< 0,3 mg/l
fritt från illaluktande dofter
* Maximum totalt 2 000 μS/cm ** Testvolym 1 l, sedimenteringstid 30 min *** inga slipande ämnen

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Överströmningsventil med tryckbrytare

Om vattenmängden minskas med tryck/mängdregleringen öppnas överfyllningsventilen och en del av vattnet flyter tillbaka till pumpens sugsida.

När handtaget på handsprutan släpps frånkopplas pumpen av en tryckbrytare som stoppar högtrycksstrålen. Drar man i handtaget kopplas pumpen in igen.

Överfyllnadsventil och tryckställare har ställts in av tillverkaren och är plomberade. Inställning endast av kundservice.

Miljöskydd

	Emballagematerialen kan Åter-vinnas. Kasta inte emballaget i hushållssopornautan lämna det till Återvinning.
	Kasserade apparater innehäller Återvinningsbart material som bör gà till Återvinning. Batterier, olja och liknande ämnen fær inte komma ut i miljön. Ölrämna skrotade aggregat till ett lämpligt Återvinningsssystem.

Elektriska och elektroniska maskiner innehåller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts

med denna symbol får inte kastas i hushållssoporna.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på: www.kaercher.com/REACH

Före ibruktagande

Uppackning

• Kontrollera innehållet i leveransen vid uppackning.
• Informera inköpsstället omgående vid transportskador.

Kontrollera oljenivån

→ Läs av oljemätaren när aggregatet står still. Oljenivån måste ligga ovanför de båda markeringarna.

Aktivera avluftning oljebehållare

→ Skruva bort fästskruv till aggregathuven och lyft bort huven. → Klipp av spetsen på oljebehållarens lock. Sätt fast aggregathuven.

Montera handspruta, strålrör och munstycke

Obs! EASY!Lock-systemet förbinder komponenterna med en snabbgänga snabbt och säkert på bara ett varv.

→ Sätt på högtryckmunstycket på strålröret → Montera kopplingsmuttern och dra fast den för hand (EASY!Lock). Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock).

Montera tillbehör

På aggregat utan slangtrumma:

Anslut högtrycksslangen till handsprutan och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock). → Haka fast kabelhållaren i sidofästet på handtaget.

På aggregat med slangtrumma:

→ Placera veven i axeln på slangtrumman och se till att den hakar fast. → Lägg högtrycksslangen utsträckt innan den ska rullas in. Rulla upp högtrycksslangen i jämna lager på slangtrumman genom att vrida på veven. Välj vridriktning på sådant sätt att högtrycksslangen inte böjs. Anslut högtrycksslangen och handsprutan och dra åt för hand (EASY!Lock).

Idrifttagning

△VARNING

Skaderisk! Maskinen, tillbehören, matningsledningarna och anslutningarna måste vara i felfritt skick. Maskinen får inte användas om den inte är felfri.

Elanslutning

△FARA

Skaderisk på grund av elektrisk stöt.

• Maskinen måste anslutas till elnätet med en stickkontakt. Det är förbjudet med en anslutning till elnätet som inte går att ta isär. Stickkontakten är avsedd för separeringen från elnätet.
• Aggregatet får endast anslutas till växelström.
• Nätuttagets lägsta säkring (se Tekniska data).
• Maximal tillåten nätimpedans på den elektriska anslutningspunkten (se Tekniska data) får inte överskridas. Vid oklarheter gällande den aktuella nätimpedansen som gäller för din anslutningspunkt, ta kontakt med ditt energiförsörjningsföretag.
• Använd förlängningssladd med tillräckligt tvärsnitt (se "Tekniska data") och rulla av kabeln komplett från trumman.

Anslutningsvärde, se typskylt/Tekniska Data.

→ Linda upp nätkabeln och lägg den på golvet. Anslut nätkontakten till ett vägguttag.

Vattenanslutning

Anslutning till vattenledningen

△VARNING

Beakta vattenleverantörens anvisningar och föreskrifter.

Enligt gällande föreskrifter får maskinen aldrig köras över dricksvattennätet utan systemavskiljare.

Passande systemavskiljare från KARCHER, eller alternativ en systemavskiljare enligt EN 12729 typ BA, ska användas.

Vatten som runnit genom en systemavskiljare anses inte vara drickbart.

Se Tekniska Data för anslutningsvärden.

→ Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 1") till aggregatets vattenanslutning samt till vattenflöde (exempelvis en vattenkran).

Hänvisning:

Matningsslangen medföljer ej. → Öppna vattenförsörjning.

Suga upp vatten ur öppna behållare

→ Skruva fast sugslang med filter (beställnr. 4.440-238.0) på vattenanslutningen. → Lufta aggregatet: Skruva bort munstycke. Låt aggregatet arbeta tills vattnet är fritt från bubblor när det kommer ut. Stäng av aggregatet och skruva på munstycket igen.

Handhavande

△FARA

Risk för personskada! Använd aldrig maskinen utan monterat strålrör. Kontrollera innan varje användning att strålröret är ordentligt fastsatt. Strålrörets föreskrivning måste vara fast åtdragen för hand.

Explosionsrisk!

Inga brännbara vätskor får fördelas med högtryckstvätten.

Vid användning av maskinen i riskområden (t.ex. bensinmackar) ska motsvarande säkerhetsföreskrifter beaktas.

Skaderisk! Håll i handsprutan och strålröret med båda händerna när du arbetar.

Skaderisk! Avdragsspaken och låsspaken får inte vara spärrade när maskinen används.

Skaderisk! Kontakta kundservice om låsspaken är defekt.

Skaderisk på grund av högtrycksvattenstråle. Dra säkerhetsspärren på handsprutan framåt innan du börjar arbeta med maskinen.

△FÖRSIKTIGHET

Motorrengöring utförs endast på platser med passande oljeavskiljare (miljöskydd).

Öppna/stänga handsprutan

→ Öppna handsprutan: Tryck på låsspaken och avdragsspaken. Stäng handsprutan: Släpp låsspaken och avdragsspaken.

Drift med högtryck

Hänvisning:

Maskinen är utrustad med en tryckkontakt. Motorn startar bara när handsprutan är öppen.

Rulla av högtrycksslangen från slangtrumman. Ställ huvudreglaget på "I". Kontrollampan lyser grönt. Lås upp handsprutan genom att skjuta spärren bakåt. Öppna handspritpistolen.

Se vid inställning av tryck- och mängdreglering till att strålrörets förskruvning inte lossas.

Ställ in arbetstryck och vattenmängd genom att vrida (steglöst) på tryck- och mängdregulatorn (+/-).

Hänvisning:

Vid minsta matningsmängd ser restvärmen från motorn till att vattnet värms upp till ca. 15°C

Användning med rengöringsmedel

Olämpliga rengöringsmedel kan skada såväl aggregatet som det objekt som ska rengöras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekommenderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd rengöringsmedel sparsamt för att skona miljön.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Kärcher-rengöringsmedel garanterar störningsfritt arbete. Fråga oss om råd eller beställ. Vår katalog eller våra informationsblad beträffande rengöringsmedel.

Fyll rengöringsmedelsbehållaren.

Skaderisk! Stäng av maskinen innan munstycken byts och tryck på handsprutan tills maskinen är trycklös.

Lås handsprutan genom att skjuta spärren framåt. Byt ut högtrycksmunstycke mot lågtrycksmunstycke (storlek 250, tillbehör). Ställ in doseringsventilen för rengöringsmedel på önskad koncentration.

Rengöringsmedelskoncentration [%] (vid max. matningsmängd)

Läge doserings-ventil	1	3	5	7
Rengöringsmedelskonzentration[%](vid max. matnings-mängd)	0,5 2,5	5 5,0	7,0

Rekommenderade rengöringsmetoder

Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka). Spola bort den upplösta smutsen med högtrycksstrålen. Doppa filtret i rent vatten efter användning. Vrid doseringsventilen till högsta rengöringsmedelskoncentration. Starta aggregatet och spola med rent vatten under en minut.

Avbryta drift

Stäng handsprutan. Maskinen stängs av. → Lås handsprutan genom att skjuta spärren framåt.

Efter avbrott:

→ Lås upp handsprutan genom att skjuta spärren bakåt. → Öppna handsprutpistolen. Maskinen startas igen.

Vänteläge

Under beredskapstiden startar maskinen genom att handsprutpistolen öppnas. Kontrollampan lyser grönt.

Om handsprutpistolen hålls stängd under 30 minuter avslutas beredskapstiden. Kontrollampan blinkar grönt.

Återställa beredskapstiden

Ställ huvudreglaget på "0". Vänta kort. Ställ huvudreglaget på "I".

Kundtjänst kan ställa om maskinen till ständig drift.

Koppla från aggregatet

Stäng vattentillförseln. → Öppna handsprutpistolen. Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekunder. Stäng handsprutan. Stäng av strömbrytaren "0/OFF". Försäkra dig om att dina händer är torra när du drar ut nätkontakten. → Ta bort vattenanslutningen. Tryck på handsprutan tills apparaten är trycklös. → Lås handsprutan genom att skjuta spärren framåt.

△FARA

Risk för skällning på grund av varmt vatten. Restvatten i det avstängda aggregatet kan varmas upp. När slangen tas bort från vattenanslutningen kan det uppvärmda vattnet spruta ut och orsaka brännskador. Ta inte bort slangen förrän aggregatet är avkylt.

Förvara aggregatet

→ Placera handsprutan i hållaren. → Rulla upp högtrycksslangen och häng den över slanghållaren. eller

Rulla upp högtrycksslangen på slangtrumma. Tryck in handtaget på ventilen för att blockera slangtrumman.

→ Rulla upp anslutningssladden på sladdhållaren.

Frostskydd

OBSERVERA

Frost förstör maskinen om den inte är helt tömd på vatten.

Förvara pumpen på frostfri plats.

Om frostfri förvaring inte är möjlig:

→ Töm rengöringsmedelsbehållaren (se "Underhåll och service/Vid behov"). Töm ut vatten. Pumpa i handeln förekommande frostskyddsmedel genom aggregatet.

Hänvisning:

Använd vanligt frostskyddsmedel på glykolbas som erbjuds i handeln för bilar.

Beakta föreskrifter från tillverkaren av frostskyddsmedlet.

Kör aggregatet under max. 1 minut tills pump och ledningar är tomma.

Transport

△FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid transporten.

OBSERVERA

Skydda avdragsspaken mot skador under transporten.

→ Man håller aggregatet i handtaget och drar det bakom sig vid längre transporter. → Töm rengöringsmedelsbehållaren före liggande transport. → Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Förvaring

△FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

△FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.

Hänvisning:

Spillolja måste lämnas till insamlingsställen som är avsedda för detta. Lämna all använd olja där. Det är straffbart att förorena miljön med spillolja.

Säkerhetsinspektion/Serviceavtal

Kom överens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt.

Be om råd.

Före all drift

Kontrollera om anslutningssladden är skadad (risk för elektrisk stöt) och låt auktoriserad serviceverkstad/elektriker omgående byta ut sladden om skador upptäcks. Kontrollera högtrycksslangen så att den inte är skadad (risk för brott).

Byt omedelbart ut skadad högtrycksslang.

Kontrollera om apparaten (pumpen) är tät. 3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring auktoriserad serviceverkstad vid kraftigare otäthet.

Varje vecka

Kontrollera oljenivån. Kontakta kundservice omgående vid mjölkaktig olja (vatten i oljan). Rengör finfilter.

Gör aggregatet trycklöst.

Skruva bort fästskruv till aggregathuven och lyft bort huven.

Rengör filter med rent vatten eller tryckluft.

Hopsättning i omvänd ordningsföljd.

Rengör filtret på sugslangen för rengöringsmedel.

Var 500:e driftstimme, minst en gång per år

→ Låt auktoriserad serviceverkstad utföra underhållet av apparaten. Byt olja.

Oljebyte

Hänvisning:

För oljemängd samt typ av olja, se "Tekniska Data".

→ Skruva bort fästskruv till aggregathuven och lyft bort huven. → Skruva ur oljetappningsskruv fram på motorkåpan. → Släpp ut oljan i uppsamlingstråg. → Skruva i skruv för oljeutsläpp. Fyll långsamt på ny olja; luftbubblor måste försvinna. Sätt tillbaka locket på oljebehållaren. Sätt fast aggregathuven.

Vid behov

→ Töm och rengör behållare för rengöringsmedel.

Drag ut lock till rengöringsmedelsbehållare med sugslang.

Lägg aggregatet på baksidan.

Töm och rengör behållare för rengöringsmedel.

Åtgärder vid störningar

△FARA

Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt.

• Stäng av aggregatet och dra ut nätkontakten innan arbete utförs på aggregatet.
• Låt bara den auktoriserade serviceverkstaden kontrollera och reparera elektriska komponenter.
• Vid störningar som inte finns med i det här kapitlet ska en auktoriserad serviceverkstad uppsökas vid tveksamheter och vid uttrycklig uppmaning.

Kontrollampa

Kontrollampan visar driftstillstånd (grön) och störningar (röd).

Återställning:

Ställ huvudreglaget på "0". Vänta kort. Ställ huvudreglaget på "I".

Apparaten stängdes av efter 30 minuters kontinuerlig drift (säkerhet vid sprucken högtrycksslang).

Felmeddelande

- Blinkar rött en gång:

Högtryckssida otät.

Kontrollera täthet hos högtrycksslang, slanganslutningar och handspruta.

Blinkar rött två gånger:

Motor för het.

Ställ huvudreglaget på "0".

Låt aggregatet svalna.

Ställ huvudreglaget på "I".

Blinkar rött tre gånger:

Fel i nätförsörjningen.

Kontrollera nätanslutning och nätsäkringar.

Blinkar rött fyra gånger:

Apparaten arbetar inte

→ Stand by-tiden har gått ut. Kontrollera att lampan blinkar grönt. Slå av strömbrytaren och slå på den igen. → Kontrollera om anslutningssladden är skadad. → Kontakta auktoriserad serviceverkstad vid elektrisk defekt.

Aggregatet ger inget tryck

Ställ in munstycke på "Högtryck". Rengör/byt ut munstycke. Rengör finfiltret, byt ut vid behov.

→ Lufta aggregatet (se "Ibruktagning"). → Kontrollera vattenflödet till pumpen (Tekniska Data). → Kontrollera alla matarledningar till pumpen. Uppsök auktoriserad serviceverkstad vid behov.

Pumpen är otät

3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Ring auktoriserad serviceverkstad vid kraftigare otäthet.

→ Låt auktoriserad serviceverkstad kontrollera aggregatet vid större otäthet.

Pumpen knackar

→ Kontrollera att sugledningar för vatten och rengöringsmedel är täta. → Lufta aggregatet (se "Ibruktagning"). Rengör finfilter. Uppsök auktoriserad serviceverkstad vid behov.

Rengöringsmedel sugs inte in

Byt ut högtrycksmunstycket mot det bifogade lågtrycksmunstycket. Kontrollera/rengör sugslang med filter. Rengör/byt ut backventil i fäste till sugslang för rengöringsmedel. Öppna eller kontrollera/rengör doseringsventilen för rengöringsmedel. Rengör avluftningsöppning till rengöringsmedelsbehållare i kåpan. Uppsök auktoriserad serviceverkstad vid behov.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Högtryckstvätt

Typ: 1.286-xxx

Typ: 1.292-xxx

Typ: 1.441-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Tillämpade harmoniserade normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11: 2000

EN 62233: 2008

Tillämpad metod för överensstämmelsebedömning

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt: 85

Garanterad: 87

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H.Jenner

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Nätförsörjning
Spanning V 400/420 230 400 230
Strömart Hz 3~ 50
Anslutningseffekt kW 9,2 8,8 9,2
Säkring (trög, typ C) A 16 25 16	25
Skydd		IPX5
Maximalt tillåten nätimpedans	Ohm	(0,145+j0,090)
Förlängningsssladd 10 m	mm2	2,5
Förlängningsssladd 30 m	mm2	4	-	4	-
Vattenanslutting
Inmatningstemperatur (max.)	°C	60
Inmatningsmöngd (min.)	I/t (I/min)	1200 (20)		1400 (23,3)
Sughöjd ur öppen behällare (20 °C)	m	0,5
Inmatningsstryck (max.)	MPa (bar)	1 (10)
Prestanda
Arbetstryck vatten (med standardmun-stycke)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Standardmunstykets storlek		047	050 080
Max. driftövertryck	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Matningsmöngd	I/t (I/min)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Insugning av rengöringsmedel I/t (I/min)		0...80 (0...1,3)
Handsprutans rekylkraft (max.)	N	62		68
Beräknade värden enligt EN 60335-2-79
Hand-Arm Vibrationsvärde
Handspruta	m/s2	<2,5
Spolrör	m/s2	<2,5
Osäkerhet K	m/s2	0,3
Ljudtrycksnivå LpA	dB(A)	72
Osäkerhet KpA	dB(A)	2
Ljudteffektsnivå LWA + Osäkerhet KWA	dB(A)	87
Drivmedel
Öljemängd	I	1,2
Oljesorter		SAE 90
Mätt och vikt
Längd	mm 560
Bredd	mm 500
Höjd	mm	1090
Vikt utan tillbehör (SX)	kg	*	**	84 (84,5)
Innehäll rengöringsmedelsbehällare I		6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg

Innehållsförteckning

Apparatens delar FI 1

Säkerhetsanvisningar . FI 1

Användningsändamål F12

Säkerhetsanordningar F12

• 1x blinkar rött:

Eknpnyatai33acobomdnyu

△NONEPENKEHN

Heiioi3acobu dnyuueHnMoKymb nowkodum npucmpiu i 06'ekmu,uo ndraomb yuueHHo. Bukopcmoyeamunibku mi MuHi 3acobu, kdiOny-ue Hi do bukopucmaHHaMnaiKarcher. Dompuyimecb bka3iBOK u pekomendaui zo do do3yeaHnMuoux 3acob. 3 MuHmu 3acobmu noobumucbeKOHOHO, o6 He 3awkodum do8knIIO,

Dompumybamuc8ka3ibok no mexhiu 6e3neku, haeedehux Ha ynakoeui 3acobie dnyuueHH.

3acobn Dnay uenenn Karcher rapaHTyotb 6e3nepebiHy po6Ty. ByNb Iacka, npokohcylbTuIteCra 3 Hamn abo BiDiuNITb 3a-nT Ha OTPMaHHaWoRo KaTaNOry abo IHopmauiHnx MaTepiJIiB UoDo 3acobiDnay uenenn.

→ Fyll tanken med rengöringsmedel.

△FARA

Säkerhetsvarning! Innan du använder enheten, läs noggrant instruktionerna och följ alla säkerhetsföreskrifter för att undvika skador.

Fäst pistol-sprutan genom att vrida låsringen medurs. Byt ut den högtrycksslangen mot en lågtrycksslang, om det behövs (storlek 250). Justera sedan doseringsventilen för att ställa in önskad koncentration.

Koncentration av medlet för utspädning [%] (maximala värden)
