BRUKSANVISNING HWQ950A SAMSUNG

• Minska risken för brand eller stötar genom att inte utsätta apparaten för regn eller fukt. VARNING

• FÖR ATT FÖREBYGGA ELEKTRISKA STÖTAR MÅSTE KONTAKTENS BREDA STIFT SITTA KORREKT I KONTAKTDONETS BREDA HÅL OCH VARA HELT INTRYCKT.

• Den här apparaten ska alltid anslutas till ett eluttag med skyddsjordanslutning.

• När apparaten ska kopplas från elnätet måste kontakten dras ut ur eluttaget, därför måste stickkontakten vara lättåtkomlig.

• Låt ingenting stänka eller droppa på apparaten. Ställ inte objekt fyllda med vätska, som vaser, ovanpå apparaten.

• Du måste koppla bort strömkontakten från vägguttaget för att stänga av apparaten helt. Strömkontakten måste därför alltid vara lätt att komma åt.SWE - 3

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller strömkraven

på etiketten på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt utrymme runtom för ventilation (cirka 7–10 cm). Se till att ventilationsöppningarna inte är övertäckta. Placera inte enheten på förstärkare eller annan utrustning som kan bli varm. Enheten är utformad för kontinuerlig användning. För att stänga av enheten helt drar du ut nätkontakten ur vägguttaget. Koppla från enheten om den inte kommer att användas under en längre tid.

2. Dra ut nätkontakten ur vägguttaget under åskoväder. Spänningstoppar

till följd av blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt solljus eller andra värmekällor. Det kan

leda till överhettning och orsaka att enheten inte fungerar.

4. Skydda enheten från fukt (t.ex. vaser) och överdriven hetta (t.ex.

en öppen spis) eller utrustning som alstrar starka magnetiska eller elektriska fält. Dra ur strömkabeln från vägguttaget om enheten inte fungerar som den ska. Denna produkt är inte avsedd för industriell användning. Den är enbart avsedd för privat bruk. Kondensering kan uppstå om produkten har förvarats i kalla temperaturer. Om produkten transporteras vintertid ska du vänta cirka 2 timmar tills enheten har uppnått rumstemperatur innan den tas i bruk.

5. Batteriet som används med den här produkten innehåller kemikalier

som är skadliga för miljön. Släng inte batteriet i hushållsavfallet. Utsätt inte batteriet för överdriven värme, direkt solljus eller eld. Batteriet får inte kortslutas, plockas isär eller överhettas. VARNING: Det nns risk för explosion om batteriet byts ut mot en felaktig typ. Byt bara ut det mot samma eller motsvarande typ. Rengöring av tyg Ta bort smuts och äckar på produktens yta omedelbart. Borttagning och rengöring kan vara mindre effektiv för vissa ämnen eller om föroreningen lämnas under en längre tid. VARNING

• Använd en dammsugare eller en självhäftande klädvårdsrulle för att ta bort damm, handavtryck och liknande. ‒ Vissa rengöringsborstar kan skada produkten, beroende på vilka material de innehåller. ‒ Handdukar och rengöringsdukar kan lämna ludd eller smuts på produkten.

• Skrapa inte bort smuts med nageln eller något annat verktyg. Det kan skada tyget.

• Ta bort äckar av olja eller vätska genom att använda en ren vit trasa fuktad med vatten. Om äcken är kvar ska du torka av den med en blandning av vatten och ett neutralt rengöringsmedel (t.ex. diskmedel) och en trasa. ‒ Ett icke-neutralt rengöringsmedel kan missfärga eller skada tyget. ‒ Använd en torr trasa eller hårtork för att torka området efter rengöring. ‒ Använd inte för mycket kraft för att undvika missfärgning eller skador på tyget.SWE - 4 INNEHÅLL 01 Kontrollera komponenterna 6 02 Produktöversikt 7 Soundbarens övre panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Undersidespanelen på Soundbar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 03 Använda fjärrkontrollen till Soundbar 9 Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Använda fjärrkontrollen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Aktiv röstförstärkare (AVA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Använda de dolda knapparna (knappar med er än en funktion) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Utgångsspecikationer för de olika ljudeffektslägena . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Justera Soundbar-volymen med TV:ns fjärrkontroll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 04 Ansluta Soundbar 13 Ansluta ström och enheter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 ‒ Rekommenderad högtalarplacering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 ‒ Ansluta subwoofern eller surroundhögtalarna manuellt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 ‒ Indikatorlampor på subwooferns och surroundhögtalarnas baksidor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 ‒ Auto EQ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 05 Använda en kabelanslutning till TV:n 17 Metod 1. Ansluta med HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 ‒ Ansluta en TV som stöder HDMI ARC (Audio Return Channel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Metod 2. Ansluta med en optisk kabel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 06 Använda en trådlös anslutning till tv:n 19 Metod 1. Ansluta via Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Metod 2. Ansluta via Wi-Fi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 07 Ansluta en extern enhet 21 Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos-avkodning och -uppspelning). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Metod 2. Ansluta med en optisk kabel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 08 Ansluta en mobilenhet 23 Metod 1. Ansluta via Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Metod 2. Ansluta via Wi-Fi (trådlöst nätverk). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Komma igång med Amazon Alexa (inbyggd Alexa) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Komma igång med Alexa på Amazon-produkten (fungerar med Alexa) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Använda Tap Sound. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 09 Ansluta till Apple AirPlay 2 28 Anslut och använd med en Apple-produkt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28SWE - 5 10 Montera väggfästet 29 Installationsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Väggmonteringskomponenter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Montera surroundhögtalarna på en vägg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 11 Installera Soundbar ovanpå ett TV-stativ 30 Komponent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 12 Programvaruuppdatering 31 Automatisk uppdatering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 USB-uppdatering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Initiering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 13 Felsökning 32 14 Licens 34 15 Licensmeddelande för Open Source 34 16 Viktig information om service 34 17 Specikationer och anvisningar 35 Specikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35SWE - 6 01 KONTROLLERA KOMPONENTERNA VOL WOOFER SOUNDBAR SOUND MODE PAIR Soundbar-huvudenhet Soundbar-fjärrkontroll/batterier Subwoofer POWER x 2 x 4 Surroundhögtalare (vänster/höger) Strömkabel (subwoofer, surroundhögtalare, Soundbar) HDMI-kabel x 2 x 2 (M4 x L10) Väggfästguide Fästskruv Skruv x 2 x 4 Väggfäste Gummifot

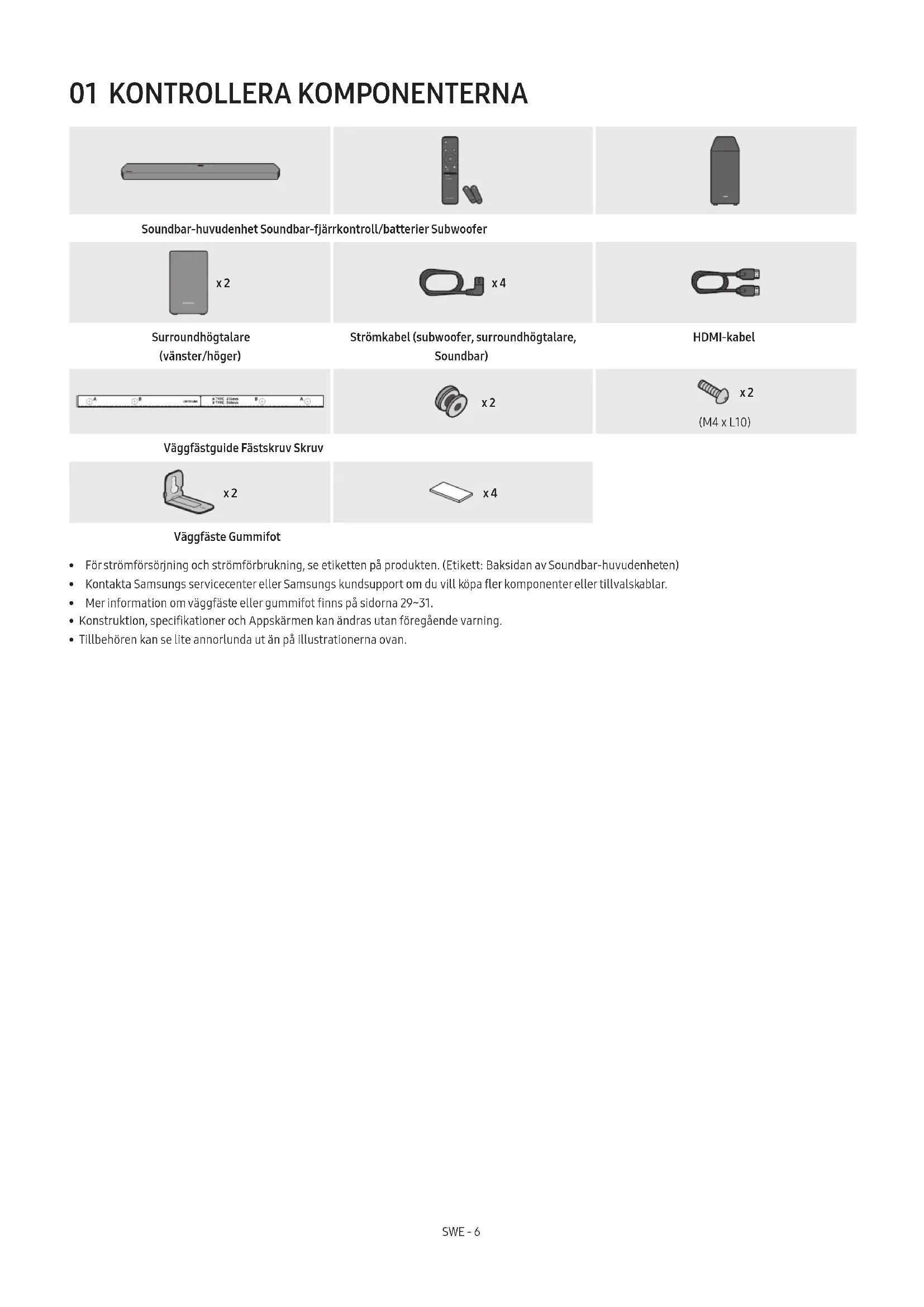

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Baksidan av Soundbar-huvudenheten)

• Kontakta Samsungs servicecenter eller Samsungs kundsupport om du vill köpa er komponenter eller tillvalskablar.

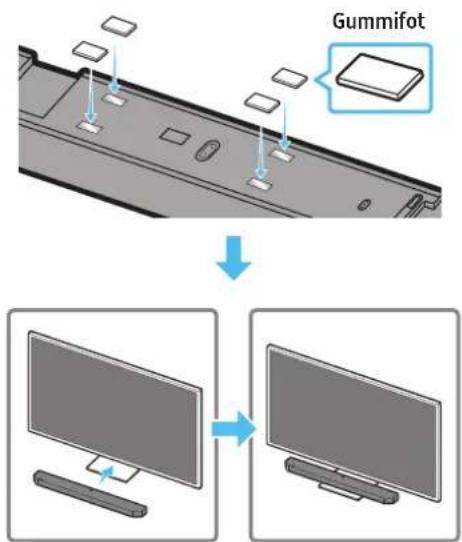

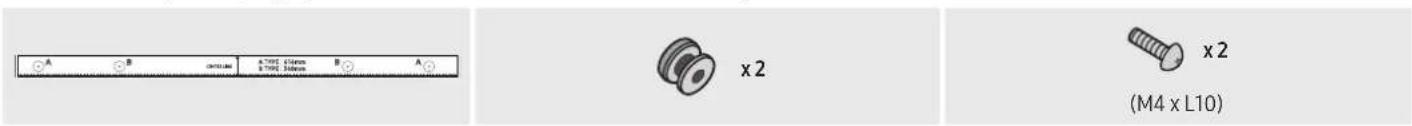

• Mer information om väggfäste eller gummifot nns på sidorna 29~31.

• Konstruktion, specikationer och Appskärmen kan ändras utan föregående varning.

Placera produkten så att SAMSUNG- logotypen är på ovansidan.

• Tryck på knappen (Flerfunktion) i standbyläge för att slå på Soundbar.

• Tryck på knappen (Flerfunktion) för att ändra ingångskälla. 2 Display Visar produktens status och aktuella läge. D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT

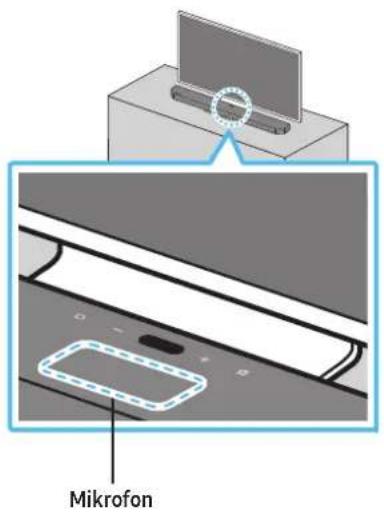

(Mikrofon på/av)-knappen Tryck på knappen för att slå på eller av mikrofonen.

(Volym)-knappen Justerar volymen.

• När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.

• När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.

• Om du hör ljud från både TV:n och Soundbar kan du gå till menyn Inställningar för TV-ljud och ändra TV-högtalaren till Extern högtalare. Undersidespanelen på Soundbar ID SET HDMI IN 1 HDMI IN 2 POWERNETWORKSERVICEDIGITAL AUDIO IN(OPTICAL)HDMI TO TV(eARC/ARC)HDMI 2HDMI 1ID SET(WOOFER/REAR) POWER ID SET NETWORK SERVICE ID SET (WOOFER/REAR)

1 POWER Anslut Soundbarens växelströmskabel. (Se sida 13) 2 ID SET (WOOFER/REAR) Tryck för att ansluta Soundbar till surroundljudshögtalare och en subwoofer trådlöst. 3 NETWORK Tryck för att ansluta till ett trådlöst nätverk (Wi-Fi) via appen SmartThings. 4 SERVICE Anslut en USB-lagringsenhet för att uppgradera produktens programvara. 5 DIGITAL AUDIO IN (OPTICAL) Anslut till den digitala (optiska) utgången på en extern enhet. (Se sida 22) 6 HDMI 1/HDMI 2 Matar in digitala video- och ljudsignaler samtidigt med en HDMI-kabel. Anslut till HDMI-utgången på en extern enhet. (Se sida 21)SWE - 8 7 HDMI TO TV (eARC/ARC) Anslut till HDMI-kontakten på en tv. (Se sida 17)

• När du kopplar från strömkabeln från vägguttaget ska du dra i kontakten. Dra inte i kabeln.

• Anslut inte den här enheten eller andra komponenter till eluttag innan alla anslutningar mellan komponenterna har slutförts.SWE - 9

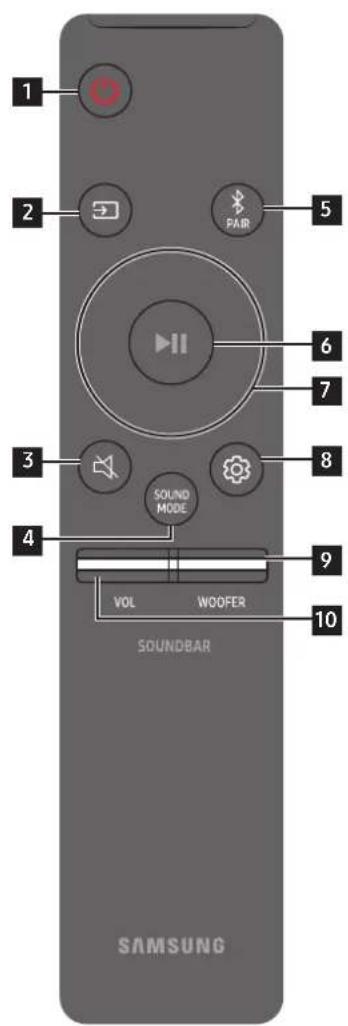

03 ANVÄNDA FJÄRRKONTROLLEN TILL SOUNDBAR

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2) Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt in 2 R6-batterier (1,5 V) med polerna åt rätt håll. Skjut fast batteriluckan igen. Använda fjärrkontrollen

Ström Slår på och av Soundbar.

• Funktion för automatisk avstängning Enheten stängs av automatiskt i följande situationer:

• I läget D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT om det inte hörs någon ljudsignal under 18 minuter.

Källa Tryck för att välja en källa som är ansluten till Soundbar.

• Röstfeedback på/av Du kan slå på eller stänga av på/av röstfeedbacken. Håll knappen (Källa) på fjärrkontrollen intryckt i minst 5 sekunder med Soundbar avstängd (Standbyläge). Varje gång du ändrar inställningen för röstfeedback visas "AUI OFF" (standard) eller "AUI ON" på OLED-displayen.

Tyst Tryck på knappen (Tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

SOUND MODE Du kan välja det önskade ljudläget genom att välja STANDARD, SURROUND, GAME PRO eller ADAPTIVE SOUND.

• STANDARD Matar ut originalljudet.

• SURROUND Ger en bredare ljudbild än standard.

• GAME PRO Ger stereoljud så att du kan gå upp i händelserna när du spelar.

• ADAPTIVE SOUND Analyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.

Bluetooth PAIR Växla Soundbar till Bluetooth-parkopplingsläge. Tryck på knappen och vänta på att skärmen ”BT PAIRING” visas för att ansluta till en ny Bluetooth-enhet.

Spela upp/Pausa Du kan också spela upp/pausa musik genom att trycka på knappen.SWE - 10

Upp/Ned/Vänster/ Höger Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger. Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.

• Hoppa över musikl Tryck på Höger-knappen om du vill spela upp nästa musikl. Tryck på Vänster-knappen om du vill spela upp föregående musikl.

• ID SET Använd det här alternativet när subwoofern eller surroundljudshögtalarna inte är anslutna eller behöver återanslutas. Se till att den är avstängd och håll Upp-knappen intryckt i 5 sekunder för att utföra ID SET. (Se sida 14.)

Ljudkontroll När du trycker på knappen visas inställningsalternativ som AUTO EQ, AVA, TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REAR TOP LEVEL, REAR SIDE LEVEL och VIRTUAL ON/OFF i tur och ordning. Det önskade valet kan justeras med knapparna Upp/Ned.

• Justera volymen för diskanten eller basen genom att välja TREBLE eller BASS i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av Upp/Ned-knapparna.

• Håll knappen (Ljudkontroll) intryckt i ca 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med Vänster/Höger-knapparna och justeras till en inställning mellan -6 och +6 med Upp/Ned-knapparna. (Se till att ljudläget är inställt på ”STANDARD”.)

• Justera volymen för varje högtalare genom att välja CENTER LEVEL, SIDE LEVEL eller FRONT TOP LEVEL i ljudinställningarna och justera sedan volymen till mellan -6 och +6 med knapparna Upp/Ned.

• Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du SYNC i Ljudkontroll och anger sedan ljudfördröjningen till mellan 0 och ca 300 millisekunder med Upp/Ned-knapparna.

• SYNC stöds bara för en del funktioner.

• Om surroundhögtalare är anslutna väljer du REAR LEVEL, REAR TOP LEVEL eller REAR SIDE LEVEL och använder knapparna Upp/Ned för att justera volymen inom området -6 till +6.

• Funktionen VIRTUAL högtalare kan slås ON/OFF med Upp/Ned-knapparna.

• Du kan använda funktionen AUTO EQ om det nns en ansluten subwoofer.

WOOFER-NIVÅ Tryck knappen uppåt eller nedåt för att justera nivån för woofern till -12 eller mellan -6 och +6. Om du vill ställa in wooferns volymnivå till 0 (standard) så trycker du på knappen.

VOLYM Tryck knappen uppåt eller nedåt för att justera volymen.

• Tyst Tryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet. Aktiv röstförstärkare (AVA)

• Analyserar bakgrundsbuller i realtid när soundbar spelar upp ljud så att röstljud alltid kan höras tydligt.

• Inga data sparas under analysen.SWE - 11 Använda de dolda knapparna (knappar med er än en funktion) Dold knapp Sida Knapp på fjärrkontrollen Funktion WOOFER (Upp) TV-fjärrkontroll På/Av (Standby) sida 12 Upp ID SET sida 14 (Ljudkontroll) 7 Band EQ (Sjubandsequalizer) sida 10 Utgångsspecikationer för de olika ljudeffektslägena Effekt Ineffekt Uteffekt Med subwoofer och surroundhögtalare STANDARD

Dolby Atmos®, DTS:X 11.1.4-kanal Surroundhögtalarna levererar inget 2-kanaligt ljud när läget STANDARD används. Om du vill aktivera ljud för surroundhögtalarna ska du ändra effektläget till SURROUND.SWE - 12 Justera Soundbar-volymen med TV:ns fjärrkontroll Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Funktionen kan endast användas med fjärrkontroller som använder infraröd signal (IR). Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.

• Om du vill använda funktionen ska du ställa in TV-högtalaren på Extern högtalare.

• Tillverkare som stöder den här funktionen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Stäng av Soundbar.

2. Tryck knappen WOOFER uppåt och håll den intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "OFF-TV REMOTE" (Standardläge), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE”. Knapp på fjärrkontrollen Display Status SOUND MODE VOL WOOFER SOUNDBAR (Standardläge) OFF-TV REMOTE Inaktivera tv-fjärrkontrollen. SOUND MODE VOL WOOFER SOUNDBAR SAMSUNG-TV REMOTE Aktivera IR-fjärrkontrollen till en Samsung-tv. SOUND MODE VOL WOOFER SOUNDBAR ALL-TV REMOTE Aktivera IR-fjärrkontrollen till en tv från tredje part.SWE - 13 04 ANSLUTA SOUNDBAR Ansluta ström och enheter Så här ansluter du subwoofern, surroundhögtalarna och Soundbaren till ett eluttag med strömkabeln:

• Mer information om vilken effekt som krävs och strömförbrukningen nns på etiketten som sitter på produkten. (Etikett: Baksidan av Soundbar- huvudenheten)

1. Anslut strömsladden till subwoofern.

POWER Baksida av subwoofer Strömsladd

2. Anslut strömkabeln till vänster och höger surroundhögtalare.

POWER POWER Vänster och höger surroundhögtalares undersidor Strömsladd

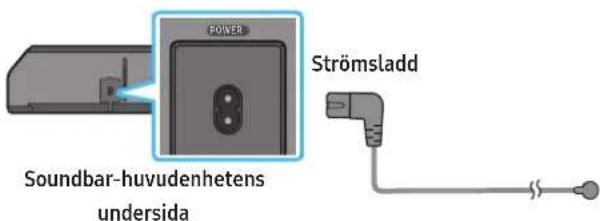

(eARC/ARC)HDMI 1HDMI 2ID SET POWER Soundbar-huvudenhetens undersida Strömsladd 4. Anslut Soundbaren, subwoofern och surroundhögtalarna till en strömkälla. Subwoofern och surroundhögtalarna ansluts automatiskt när Soundbaren slås på. Indikatorlampan LINK – blå innebär påslagen OBS!

• Anslut subwoofern och surroundhögtalarna till en strömkälla innan du ansluter Soundbaren. Subwoofern och surroundhögtalarna ansluts automatiskt när Soundbaren slås på.

• Om du kopplar från och återansluter strömsladden medan produkten är på, slås Soundbar på automatiskt.SWE - 14 Rekommenderad högtalarplacering 150° 150° 135° 135°

• Trådlösa mottagare är inbyggda i den trådlösa subwoofern och surroundhögtalarna. Se till att enheterna inte kommer i kontakt med vatten eller fukt.

• Se till att ingenting blockerar den trådlösa subwoofern och surroundhögtalarna för en optimal ljudupplevelse. Ansluta subwoofern eller surroundhögtalarna manuellt Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna till Soundbaren och subwoofern eller surroundhögtalarna är korrekt anslutna.

• Se till att Soundbar är avstängd.

1. Stäng av Soundbar-huvudenheten.

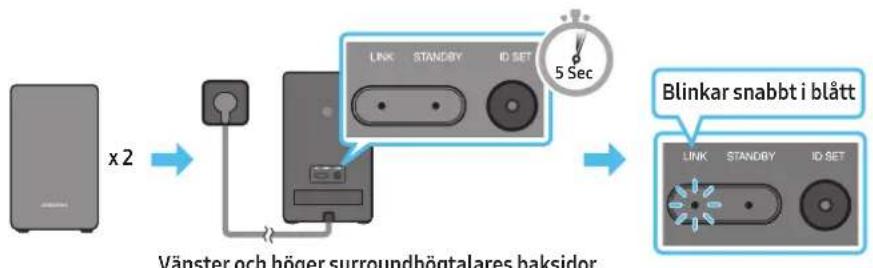

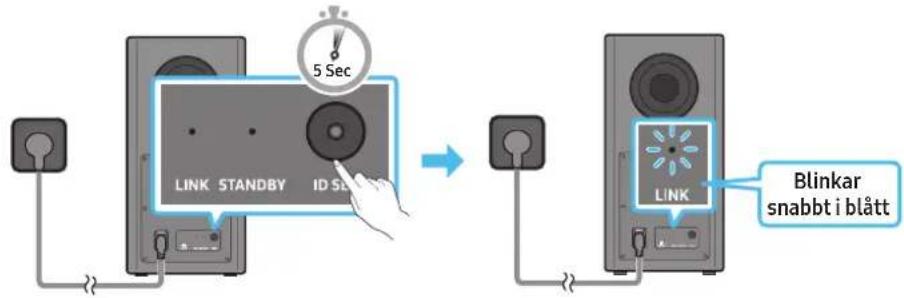

2. Håll knappen ID SET på subwooferns och surroundhögtalarnas baksida intryckt i minst 5 sekunder.

• Den röda indikatorlampan på baksidan av varje högtalare släcks och den blå indikatorlampan börjar blinka. 5 Sec Blinkar snabbt i blått Baksida av subwoofer Baksida av subwoofer Blinkar snabbt i blått POWER x 2 Vänster och höger surroundhögtalares baksidor 5 Sec

3. Håll Upp-knappen på fjärrkontrollen intryckt i 5 sekunder.

• Meddelandet ID SET visas på Soundbarens display ett ögonblick och försvinner sedan.

• Soundbar slås på automatiskt när ID SET är klar. SOUNDMODE PAIR 5 Sec

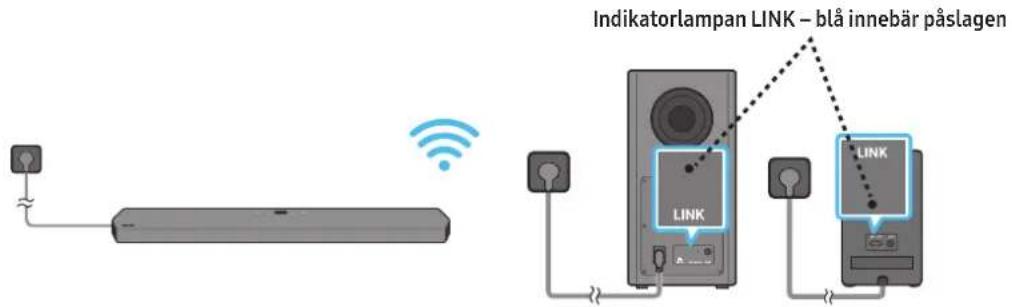

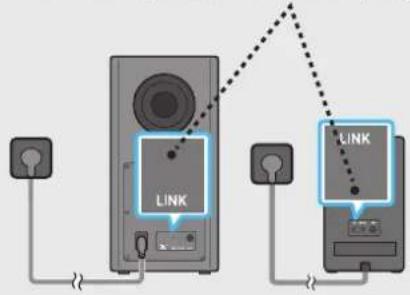

4. Kontrollera om indikatorlampan LINK lyser med ett fast blått sken (anslutningen är klar).

Indikatorlampan LINK – blå innebär påslagen Indikatorlampan LINK slutar att blinka och lyser blått när en anslutning upprättas mellan Soundbaren och den trådlösa subwoofern samt surroundhögtalarna. Indikatorlampor på subwooferns och surroundhögtalarnas baksidor Lysdiod Status Beskrivning Lösning Blå

Anslutningen lyckades (normal funktion)

Blinkar Återställer anslutningen Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt ansluten eller vänta ca 5 minuter. Testa att ansluta subwoofern och surroundhögtalarna manuellt om lampan fortsätter att blinka. Se sida 14. Röd

Standby (när Soundbar- huvudenheten är avstängd) Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt ansluten. Anslutningen misslyckades Anslut igen. Se anvisningarna för manuell anslutning på sidan 14. Röd och blå Blinkar Felfunktion Se kontaktinformationen för Samsungs servicecenter i den här handboken. OBS!

• Om huvudenheten stängs av går den trådlösa subwoofern över i standbyläge och indikatorlampan STANDBY på baksidan av subwoofern växlar till rött efter att ha blinkat blått era gånger.

• Enheter i närheten av Soundbar som använder samma frekvens som Soundbar kan orsaka störningar och ljudavbrott.

• Det maximala överföringsavståndet för huvudenhetens trådlösa signal är ca 10 m men kan variera beroende på användningsmiljö. Om det nns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall. VARNING

• Trådlösa mottagare är inbyggda i den trådlösa subwoofern och surroundhögtalarna. Se till att enheten inte kommer i kontakt med vatten eller fukt.

• Se till att ingenting blockerar den trådlösa subwoofern och surroundhögtalarna för en optimal ljudupplevelse.SWE - 16 Auto EQ Samsungs Auto EQ-teknik använder en mikrofon monterad i subwoofern som registrerar och åtgärdar lågfrekventa resonanstoppar orsakade av rummets dimensioner och subwooferns placering. Resultatet blir ett mer neutralt lågfrekvent ljud.

• Subwoofern ska placeras med minst 8 cm (3 tum) fritt utrymme på varje sida.

• Se till att det är så tyst som möjlig i rummet när du använder Auto EQ- justeringen.

• Tryck inte på några knappar förrän Auto EQ-justeringen är klar.

• Auto EQ-justeringen tar ungefär 2 minuter.

• När Auto EQ-justeringen pågår hörs inget ljud från Soundbar-huvudenheten och de bakre högtalarna. Första gången du använder funktionen

1. Tryck på knappen (Ljudkontroll) tills Auto EQ väljs.

2. Tryck på knapparna Upp/Ned för att välja Tuning och tryck sedan på knappen .

3. Justering påbörjas och justeringsförloppet visas i procent.

‒ Om du vill avbryta justeringen kan du trycka du på knapparna Upp, Ned, Vänster, Höger eller knappen och därefter trycka på knappen för att bekräfta. ‒ Om justeringen misslyckades blinkar lysdioden rött. ‒ Om justeringen lyckades blinkar lysdioden blått. När justeringsprocessen är klar

1. Tryck på knappen (Ljudkontroll) tills Auto EQ väljs.

2. Tryck på knapparna Upp/Ned för att välja Tuning och tryck sedan på knappen .

3. Tryck på knapparna Upp/Ned för att välja ett av följande alternativ.

‒ On: Använd tidigare justerade EQ-inställningar. ‒ Off: Använd EQ-standardinställningar. ‒ Tuning: Starta justeringsprocessen igen.SWE - 17 05 ANVÄNDA EN KABELANSLUTNING TILL TV:N Metod 1. Ansluta med HDMI VARNING

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Se till att ansluta märkta ARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.

• Den rekommenderade kabeln är en High Speed HDMI Cable with Ethernet. Ansluta en TV som stöder HDMI ARC (Audio Return Channel) HDMI IN(ARC)HDMI TO TV(eARC/ARC)Anslut till porten HDMI IN (ARC) på din tv.Anslut till porten HDMI TO TV (eARC/ARC) på din Soundbar-huvudenhet.HDMI-kabelHögst upp på SoundbarenUndersidan av Soundbar TV ARC

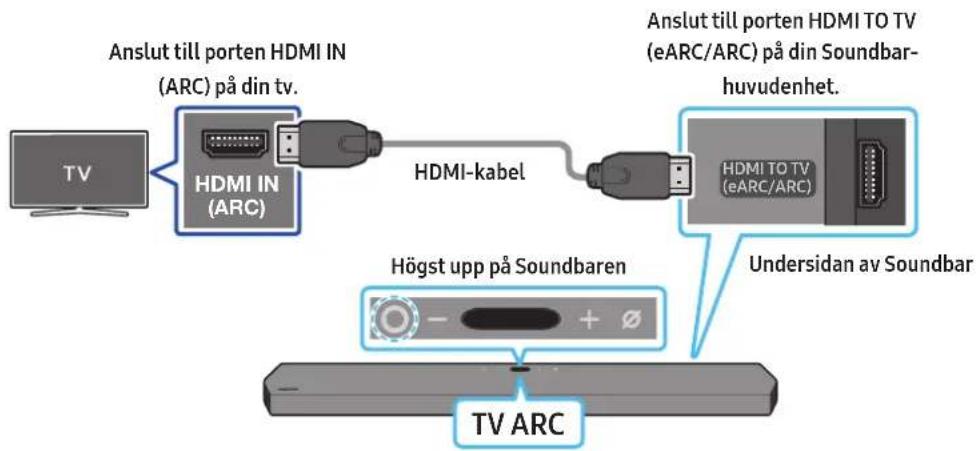

1. Anslut HDMI-kabeln enligt bilden när Soundbar och tv:n är avstängda.2. Slå på Soundbar och tv:n.

3. ”TV ARC” visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på Soundbar.

• Om TV-ljudet inte hörs trycker du på knappen (Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att välja läget "D.IN". Skärmen visar "D.IN" och därefter "TV ARC" och TV-ljudet spelas upp.

• När du ansluter en TV med stöd för eARC-funktionen visas "eARC" på displayen och ljudet hörs.

• Om du vill ansluta med eARC måste eARC-funktionen i TV-menyn aktiveras. Mer information om inställningar nns i TV:ns användarhandbok. (t.ex. Samsung TV: Start ( ) → Inställningar ( ) → Ljud → Expertinställningar →Läget HDMI-eARC (Auto))
• Om ”TV ARC” inte visas på Soundbar-huvudenhetens display, kontrollerar du att HDMI-kabeln är ansluten till rätt port.
• Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar. OBS!

• När du ansluter en tv med stöd för HDMI ARC (Audio Return Channel) till Soundbar via en HDMI-kabel, kan du överföra digitala video- och ljuddata utan att ansluta en separat optisk kabel.
• Vi rekommenderar att du använder en kärnlös HDMI-kabel om möjligt. Om du använder en HDMI-kabel med kärna, bör du använda en med mindre diameter än 14 mm.• Denna funktion är inte tillgänglig om HDMI-kabeln inte stöder ARC.
• När ljudet i en sändning är kodat i Dolby Digital och ”Digitalt utgångsformat för ljud” på din tv är inställt till PCM, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen på tv:n ändras upplever du bättre ljudkvalitet. (Tv-menyn kan använda andra uttryck för Dolby Digital och PCM beroende på tv:ns tillverkare.)SWE - 18 Metod 2. Ansluta med en optisk kabel Checklista före anslutning

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.

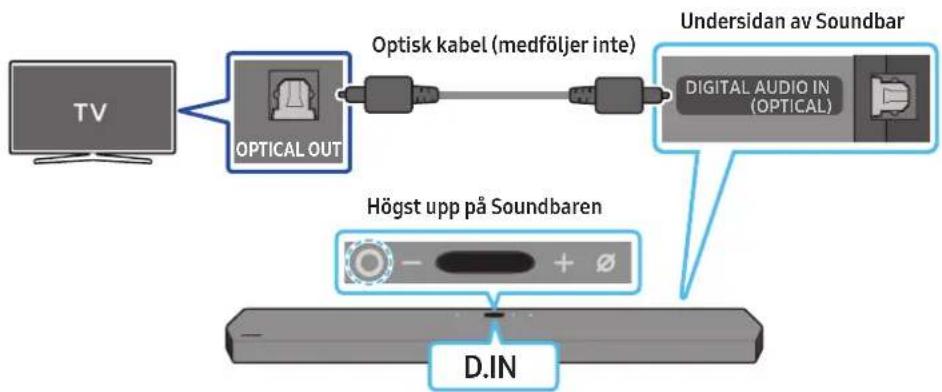

• Om du använder en optisk kabel och kontakterna har skydd måste du ta bort skydden först. OPTICAL OUT DIGITAL AUDIO IN(OPTICAL) HDMI 1HDMI 2 Optisk kabel (medföljer inte) Undersidan av Soundbar Högst upp på Soundbaren D.IN 1. När tv:n och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på tv:n med den optiska kabeln (medföljer ej) som visas på bilden.

2. Slå på Soundbar och tv:n.

3. Tryck på knappen (Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att välja läget "D.IN".

4. Tv-ljudet hörs från Soundbar.

Använda Q-Symphony-funktionen För Q-Symphony synkroniseras Soundbar med en Samsung-tv för att spela upp ljud via två enheter för optimal surroundeffekt. När Soundbar är ansluten visas menyn TV+Soundbar under menyn Sound Output på tv:n. Välj motsvarande meny. TV-meny HDMI-kabel ELLER Optisk kabel (medföljer inte) D.IN

• Exempel på tv-meny: TV + [AV] Soundbar-serienamn (HDMI) OBS!

• Funktionen kan använda den kodek som stöds av din tv.

• Funktionen stöds endast när HDMI-kabeln eller den optiska kabeln (medföljer inte) är ansluten.

• Funktionen är tillgänglig i vissa av Samsungs TV-modeller och i vissa Soundbar-modeller.

• När Q-Symphony används kan du endast välja GAME PRO eller ADAPTIVE SOUND. Använda Spacet sound Ger optimal ljudkvalitet genom att analysera lyssningsområden. Om du vill använda den här funktionen aktiverar du läget Adaptive Sound+ i din Samsung-TV:s meny. (Home ( ) → Inställningar ( ) → Allmänna → Inställningar av Intelligent läge → Adaptive Sound+) OBS!

• Ljudläget på Soundbar ändras automatiskt till Adaptive Sound+ om du aktiverar läget Adaptive Sound+ på TV:n.

• Funktionen fungerar när Soundbar ansluter till vissa av Samsungs TV-modeller.SWE - 19

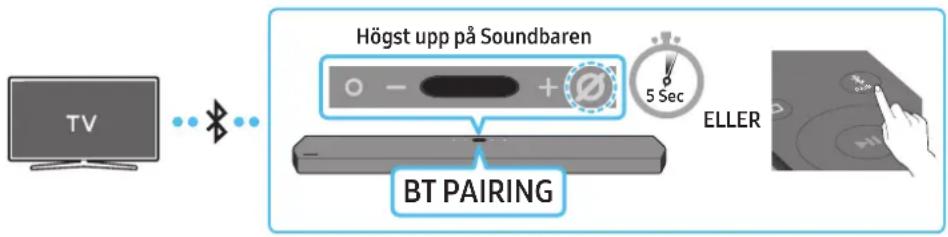

När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.• Endast en Samsung-tv kan vara ansluten åt gången.• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specikationerna för din tv. SOUND MODE PAIR 5 Sec BT PAIRING ELLER

1. Tryck på knappen PAIR på fjärrkontrollen till din Soundbar för att öppna läget "BT PAIRING".

a. Tryck på knappen på den övre panelen och välj sedan "BT". ”BT” ändras automatiskt till ”BT PAIRING” inom några sekunder eller ändras till ”BT READY” om det nns en sparad anslutning. b. När "BT READY" visas håller du knappen på den övre panelen på Soundbar intryckt längre än 5 sekunder tills "BT PAIRING" visas.2. Välj Bluetooth-läge på Samsung-tv:n. (t.ex. Start ( ) → Inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV] Samsung Soundbar Q950A / Q960A (Bluetooth))

3. Välj "" från listan på TV-skärmen.

En tillgänglig Soundbar visas med ”” eller ”” på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

• När Samsung-TV:n är ansluten visas [] → “BT” på Soundbarens övre skärm.

4. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.

• Efter att du har anslutit Soundbar till Samsung-tv:n för första gången använder du läget ”BT READY” för att återansluta.

• Om du har en bentlig Soundbar (t.ex. ) i listan över högtalare på Samsung-TV:n ska du ta bort den.
• Upprepa sedan steg 1 till 3.

Tryck på knappen på ovansidan av Soundbar eller på knappen på fjärrkontrollen för att välja ett annat läge än "BT".

• Det tar tid att koppla bort eftersom Samsung.tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.)

• BT READY: I det här läget kan du återansluta en Samsung-tv eller mobilenhet som varit ansluten tidigare.

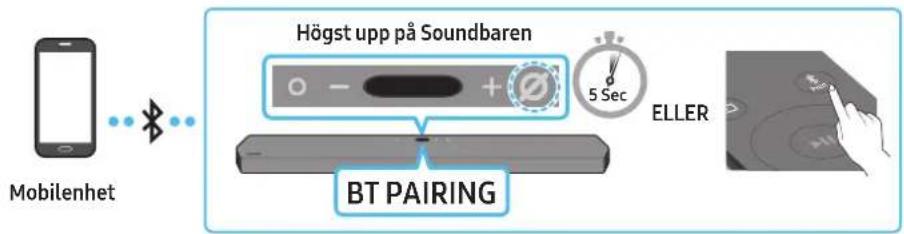

• BT PAIRING: I det här läget kan du ansluta en ny enhet till Soundbar. (Tryck på knappen PAIR på fjärrkontrollen till Soundbar eller håll knappen på ovansidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i läget "BT".)

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter: ‒ Om det nns ett starkt elektriskt fält runt Soundbar. ‒ Om era Bluetooth-enheter är parkopplade med Soundbar samtidigt. ‒ Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.SWE - 20 Metod 2. Ansluta via Wi-Fi Checklista före anslutning

• Wi-Fi-anslutning är endast tillgänglig på Samsung-TV.

• Kontrollera att den trådlösa routern (Wi-Fi) är på och att TV:n har anslutits till routern.

• TV:n och Soundbaren måste anslutas till samma trådlösa nätverk (Wi-Fi).

• Om din trådlösa router (Wi-Fi) använder en DFS-kanal går det inte att upprätta någon Wi-Fi-anslutning mellan TV:n och Soundbaren. Kontakta din Internetleverantör för mer information.

• Se användarhandboken för din TV, menyerna kan variera beroende på tillverkningsår.

• Du måste ansluta Soundbaren till den trådlösa routern innan du kan ansluta TV:n till Soundbaren via Wi-Fi. På sidan 24 nns information om hur du upprättar en Wi-Fi-anslutning.

1. Mer information om Wi-Fi-anslutning till Soundbaren nns på sidan 24, "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)".

2. Ändra ingångskälla på TV:n med ljudmenyn till Soundbar.

• Samsung-TV från 2017 och senare Start ( ) → Inställningar ( ) → Ljud → Ljudutgång → [AV] Samsung Soundbar Q950A / Q960A (Wi-Fi)SWE - 21

07 ANSLUTA EN EXTERN ENHET

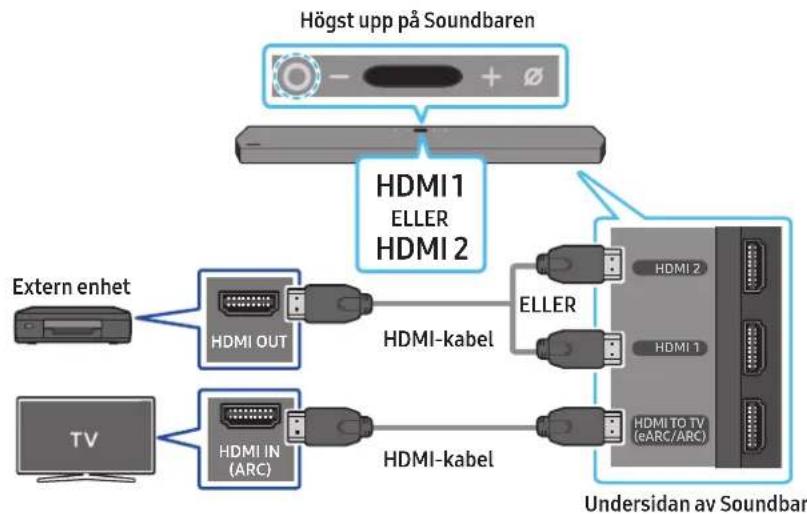

Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos-avkodning och -uppspelning) Checklista före anslutning

• Om alternativen för ljud ut har en inställning för Sekundärt ljud ska Sekundärt ljud vara inställd på Av.

• Kontrollera att innehållet stöder Dolby Atmos®. DIGITAL AUDIO IN(OPTICAL) HDMI TO TV(eARC/ARC)HDMI 2HDMI 1HDMI IN(ARC)HDMI OUT Undersidan av Soundbar Högst upp på Soundbaren HDMI 1 ELLER HDMI 2 Extern enhet HDMI-kabel HDMI-kabel ELLER 1. Använd en HDMI-kabel för att ansluta HDMI OUT-porten på den externt anslutna enheten till HDMI-porten längst ned på din Soundbar. 2. Använd en HDMI-kabel för att ansluta HDMI IN-porten på TV:n till HDMI TO TV (eARC/ARC)-porten längst ned på din Soundbar.

3. Sätt på din Soundbar, TV och den externa enheten.

(Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att välja läget "HDMI 1" eller "HDMI 2". 5. Soundbar-displayen visar att läget "HDMI 1" eller "HDMI 2" har valts och att Soundbaren kommer att börja spela upp ljud. OBS!

• När du använder Dolby Atmos®: Om ingångskällan är Dolby Atmos® ges 11.1.4 utgångskanaler.

• När Dolby Atmos® aktiveras visas "DOLBY ATMOS" på den övre displayen.

• Kongurera Dolby Atmos® på din BD-spelare eller annan enhet Öppna alternativen för ljud ut i inställningsmenyn för din BD-spelare eller annan enhet och kontrollera att "Ingen kodning" är valt för Bitstream. På t.ex. en Samsung BD-spelare går du till Hemmenyn → Ljud → Digital utgång och väljer sedan Bitstream (obearbetad). Specikation av vilka UHD-signaler som stöds (3840 x 2160p) Bildfrekvens (bps) Färgdjup RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 < 60 8 bitar O O O O 10 bitar - - O O 12 bitar - - O O

• Specikationerna kan variera beroende på den anslutna enheten eller övriga förhållanden.SWE - 22 Metod 2. Ansluta med en optisk kabel

(OPTICAL) HDMI 1 OPTICAL OUT BD-/DVD-spelare/kabel- tv-box/spelkonsol Högst upp på Soundbaren D.IN Optisk kabel (medföljer inte) Undersidan av Soundbar 1. Använd en optisk kabel (medföljer inte) för att ansluta DIGITAL AUDIO IN (OPTICAL) på Soundbar-huvudenheten till OPTICAL OUT-porten på den externa enheten.

2. Slå på Soundbar och den externa enheten.

3. Välj läget "D.IN" genom att trycka på knappen

(Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen.

4. Din Soundbar spelar upp ljud från den externa enheten.SWE - 23

08 ANSLUTA EN MOBILENHET

Metod 1. Ansluta via Bluetooth När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt. SOUND MODE PAIR 5 SecMobilenhetHögst upp på Soundbaren BT PAIRING ELLER Den inledande anslutningen

• När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avstånd.

1. Tryck på knappen PAIR på fjärrkontrollen till din Soundbar för att öppna läget "BT PAIRING".

(ELLER)a. Tryck på knappen (Flerfunktion) på den övre panelen och välj sedan "BT". ”BT” ändras automatiskt till ”BT PAIRING” inom några sekunder eller ändras till ”BT READY” om det nns en sparad anslutning. b. När "BT READY" visas håller du knappen (Mikrofon på/av) på den övre panelen på Soundbar intryckt längre än 5 sekunder tills "BT PAIRING" visas.

2. PÅ enheten väljer du "[AV] Samsung Soundbar Q950A / Q960A" i listan som visas.

• När Soundbaren är ansluten till den mobila enheten visas [Mobilenhetens namn] → “BT” på den övre skärmen.

3. Spela upp musikler från enheten som är ansluten via Bluetooth genom Soundbar.

• Efter att du har anslutit Soundbar till mobilenheten för första gången använder du läget ”BT READY” för att återansluta. Om enheten inte kan ansluta
• Om du har en bentlig Soundbar (t.ex. "[AV] Samsung Soundbar Q950A / Q960A") i listan över högtalare på den mobila enheten ska du ta bort den.
• Upprepa steg 1 och 2. Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY: I det här läget kan du återansluta en Samsung-tv eller mobilenhet som varit ansluten tidigare.

• BT PAIRING: I det här läget kan du ansluta en ny enhet till Soundbar. (Tryck på knappen PAIR på fjärrkontrollen till Soundbar eller håll knappen (Mikrofon på/av) på ovansidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i läget "BT".) Anmärkningar om Bluetooth-anslutning
• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter: ‒ Om det nns ett starkt elektriskt fält runt Soundbar. ‒ Om era Bluetooth-enheter är parkopplade med Soundbar samtidigt. ‒ Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.• Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder HF-funktionen (Hands Free).

• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.

• Ju längre bort Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.SWE - 24

• En Bluetooth-enhet kan påverkas av buller eller felfunktioner under följande omständigheter: ‒ När huvudenheten kommer i kontakt med signalsändaren på Bluetooth-enheten eller Soundbar ‒ I hörn eller där det nns hinder i omgivningen som väggar eller avgränsare, där elektriska förändringar kan förekomma. ‒ När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter. ‒ Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.

• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen. Koppla från Bluetooth-enheten från Soundbar Du kan koppla från en Bluetooth-enhet från Soundbaren. Anvisningar nns i Bluetooth-enhetens användarhandbok.

• Soundbar kommer att kopplas från.

• När Soundbaren är frånkopplad från Bluetooth-enheten visas “BT DISCONNECTED” på Soundbarens övre skärm. Koppla bort Soundbar från Bluetooth-enheten Tryck på knappen (Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att ändra läget från "BT".

• Det tar tid att koppla från eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Frånkopplingstiden varierar beroende på Bluetooth-enhet)

• När Soundbaren är frånkopplad från Bluetooth-enheten visas “BT DISCONNECTED” på Soundbarens övre skärm. Metod 2. Ansluta via Wi-Fi (trådlöst nätverk) Om du vill ansluta en Soundbar till en mobilenhet via trådlöst nätverk (Wi-Fi), behövs appen SmartThings. Den inledande anslutningen

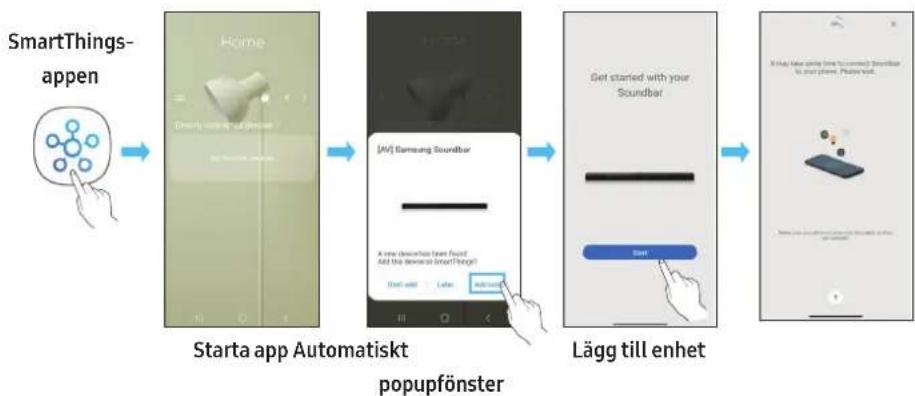

1. Installera och starta appen SmartThings på din mobila enhet (smartphone eller surfplatta).

2. Följ skärmanvisningarna i appen för att lägga till Soundbar.

• Det automatiska popupfönstret (den andra illustrationen nedan) kanske inte visas på vissa enheter. Om popupfönstret inte visas trycker du på " " på Home-skärmen. Soundbar läggs till i appen. Starta app Automatiskt popupfönster Lägg till enhet SmartThings- appenSWE - 25 Komma igång med Amazon Alexa (inbyggd Alexa)

• Amazon Alexa är en tjänst som tillhandahålls av Amazon.

• Den här funktionen kanske inte stöds beroende på modell och geograskt område.

• Den här funktionen har endast stöd för vissa språk och funktionerna som stöds kan variera beroende på geograskt område.

• Produktspecikation och information om kompatibilitet nns på Samsungs webbplats (www.samsung.com). Med hjälp av Alexa kan du spela musik, lyssna på nyheter, visa väderprognoser och styra hushållsapparater. Du behöver ett Amazon-konto för att ansluta Soundbar via nätverket och använda Amazon Alexa.

1. Installera och starta appen SmartThings på din mobila enhet.

2. Följ instruktionerna i appen och öppna ett Alexa-konto, logga sedan in på tjänsten.

"Alexa" ELLER 3 Sec Högst upp på Soundbaren

3. Säg Alexa eller håll knappen (Flerfunktion) på Soundbar intryckt i 3 sekunder när du vill använda Alexa-tjänsten.

• Håll knappen (Flerfunktion) intryckt i 3 sekunder för att starta Alexa. Prata samtidigt som du håller knappen intryckt för att aktivera röstigenkänning. Använd röstkommandon för att styra Soundbar Utlösare + kommando Saker att prova Exempel på vad du kan säga Volymkontroll "Alexa, höj volymen." "Alexa, sänk volymen." Lyssna på strömmande innehåll från Amazon Music "Alexa, spela jazzmusik" Uppspelningskontroll "Alexa, spela nästa låt." "Alexa, stoppa musiken." "Alexa, vad heter den här låten?" Väderinformation "Alexa, vad är det för väder?" Schemaläggning av timer "Alexa, ställ in en timer på 10 minuter."SWE - 26 Komma igång med Alexa på Amazon-produkten (fungerar med Alexa)

• Den här funktionen kanske inte stöds beroende på modell och geograskt område.

• Den här funktionen har endast stöd för vissa språk och funktionerna som stöds kan variera beroende på geograskt område.

• Produktspecikation och information om kompatibilitet nns på Samsungs webbplats (www.samsung.com).

• Tjänsten tillhandahålls av Amazon och kan avslutas när som helst. Samsung ansvarar inte för tjänstens tillgänglighet.

• Appskärmen Amazon Alexa kan ändras utan föregående varning. Anslut och använd med en Amazon-produkt (Amazon Echo) Använd en Amazon Echo-produkt för att styra din Soundbar och använda musiktjänster som tillhandahålls av Amazon Echo. Du behöver ett Amazon-konto för att ansluta Soundbar via nätverket och använda Amazon Alexa.

1. Installera och starta appen SmartThings på din mobila enhet.

2. Följ instruktionerna i appen och öppna ett Alexa-konto, logga sedan in på tjänsten.

Använd röstkommandon för att styra Soundbar

• Den Amazon Echo-tjänst du kan använda med Soundbar är begränsad till musik. Andra tjänster som tillhandahålls av Amazon Echo, t.ex. nyheter och väder, kan bara användas via Amazon Echo-produkten. Utlösare + kommando + högtalarnamn

• Använda röstkommandon för en Soundbar med namnet "Vardagsrum" Åtgärd Röstkommando Ställ in volymnivån till 5 "Alexa ställ in volymen till 5 på Vardagsrum" Höj volymnivån "Alexa höj volymen på Vardagsrum" Ställ in ljud på tyst "Alexa tysta Vardagsrum" Lyssna på radiostationen KISS FM "Alexa spela Kiss FM på Vardagsrum" Spela nästa låt "Alexa nästa låt på Vardagsrum" Stoppa ljudet "Alexa stoppa Vardagsrum" Stäng av ljudet "Alexa stäng av Vardagsrum"SWE - 27 Använda Tap Sound Tryck på Soundbar med din mobilenhet för att spela upp ljudet från innehåll på mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.

• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare. Högst upp på Soundbaren Mobilenhet SmartThings-appen

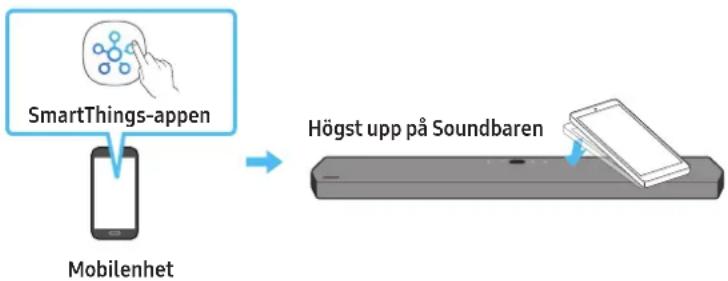

1. Slå på funktionen Tap Sound på mobilenheten.

• Se "Ställa in funktionen Tap Sound" nedan för information om hur du slår på funktionen.

2. Tryck mobilenheten mot Soundbar. Välj ”Start now” i meddelandefönstret som visas.

En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

3. Spela upp ljudet för innehåll på mobilenheten via Soundbar.

• Funktionen ansluter en mobil enhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

• Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.

• Vi rekommenderar att den mobila enheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.

• Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen Funktionen kanske inte stöds beroende på version av appen. Ställa in funktionen Tap Sound Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.

2. Välj ( → ) på SmartThings appskärm som visas på den mobila enheten.

3. Ställ in ”Tap View, Tap Sound” till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar. Funktionen slås på. OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.

• Tap Sound-funktionen kanske inte fungerar om det nns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avstånd från Soundbar.SWE - 28

09 ANSLUTA TILL APPLE AIRPLAY 2

Den här funktionen kanske inte är tillgänglig i vissa länder. Anslut och använd med en Apple-produkt

• Med AirPlay 2 kan du styra ditt hems ljudsystem från din iPhone, iPad, HomePod eller Apple TV.

• Den här Samsung Soundbar stöder AirPlay 2 och kräver iOS 11.4 eller senare. OBS!

• Kontrollera att Soundbar är ansluten till Wi-Fi. (Se Metod 2. Ansluta via Wi-Fi (trådlöst nätverk))SWE - 29

10 MONTERA VÄGGFÄSTET

Installationsföreskrifter

• Installeras enbart på vertikala väggar.

• Montera inte på en plats med hög temperatur eller luftfuktighet.

• Kontrollera att väggen är tillräckligt stark för att bära produktens vikt. Förstärk annars väggen eller välj en annan monteringsplats.

• Införskaffa och använd fästskruvarna eller fästanordningarna för den typ av vägg du har (gipsskiva, järnplåt, trä osv.). Om möjligt bör stödskruvarna monteras i väggreglar.

• Köp väggmonteringsskruvar för typen och tjockleken på den vägg där du vill montera Soundbar. ‒ Diameter: M5 ‒ Längd: 35 mm eller längre rekommenderas.

• Anslut kablar mellan enheten och externa enheter innan du installerar Soundbar på väggen.

• Se till att enheten är avstängd och att kontakten är utdragen innan enheten installeras. Annars kan den orsaka elstötar. Väggmonteringskomponenter Väggfästguide x 2 x 2 (M4 x L10) Fästskruv Skruv x 2 Väggfäste

1. Placera Väggfästguide på väggytan.

• Väggfästguiden måste sitta plant vågrätt.

• Om din TV är monterad på väggen ska Soundbar monteras minst 5 cm under TV:n. 5 cm eller mer

2. Placera Väggfästguidens mittlinje i linje med TV:ns mitt (om du

monterar Soundbar under TV:n) och fäst sedan Väggfästguiden på väggen med tejp.

• Om enheten inte ska monteras under en TV sätter du Mittlinjen i installationsområdets mitt. Mittlinje

3. Tryck en vass pennspets genom A-TYPE-bildernas mitt i guidens

båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguide.

4. Använd en borr i passande storlek och borra hål i väggen vid varje

• Om markeringarna inte motsvarar väggreglarnas placering är det viktigt att du sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

5. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan

fast skruvarna i skruvhålen.

6. Montera de 2 väggfästena i rätt riktning på undersidan av Soundbar

med hjälp av 2 skruvar.

• Vid monteringen, kontrollera att upphängningsdelen av Väggfästena placeras bakom Soundbars baksida. Baksidan av Soundbar Höger kortsida på SoundbarSWE - 30

7. Installera Soundbar med de fastsatta väggfästena genom att hänga

väggfästena på fästskruvarna på väggen.

8. Skjut Soundbar nedåt som på bilden nedan så att väggfästena sitter

ordentligt på fästskruvarna.

• Sätt in fästskruvarna i den breda (nedre) delen av väggfästena och dra sedan väggfästena nedåt så att väggfästena sitter ordentligt på fästskruvarna. Montera surroundhögtalarna på en vägg Du kan köpa väggfästen separat för att installera surroundhögtalarna på väggen. Samsung Electronics säljer inte väggfästen. Information om att montera surroundhögtalarna på väggen

• Surroundhögtalarnas väggfästen måste kunna bära mer än 8,0 kg.

• Monteringshål: 1/4-20 UNC-gänga ‒ Standardskruv: 6,35 mm ø, 1,27mm gängstigning ‒ Längd: 18 mm lång ‒ Antal: Vänster 1 st./höger 1 st. VÄ HÖ

• Kontrollera väggens hållfasthet innan du installerar väggfästena. Om hållfastheten inte är tillräcklig måste väggen förstärkas innan väggfästkonsolerna och högtalarna monteras på väggen.

• Samsung Electronics är inte ansvarig för några skador på produkten som beror på att produkten monterats felaktigt.

• Var noga med att inte montera högtalarna vända åt sidan eller upp och ned. 11 INSTALLERA SOUNDBAR

OVANPÅ ETT TV-STATIV

Komponent x 4 Gummifot Installera den genom att montera gummifötter på undersidan av Soundbar innan du sätter den på plats ovanpå TV-stativet. Se till att du monterar gummifötterna så att de inte sitter utanför TV-stativets kanter. Se guren nedan. Gummifot Placera Soundbar på ett tv-stativ. MikrofonSWE - 31 Rikta in mitten på Soundbar med mitten på TV:n så som visas på bilden, och placera försiktigt Soundbar på TV-stativet. Placera mikrofonen på stativets framsida för att undvika störningar av röstigenkänningen. Höger kortsida på Soundbar

• Se till att Soundbar placeras på en plan och stadig yta.

• Ett otillräckligt avstånd från TV:n kan leda till problem med röstigenkänning och akustik. 12 PROGRAMVARUUPPDATERING Automatisk uppdatering När Soundbar är ansluten till internet utförs programvaruuppdateringar automatiskt även när Soundbar är avstängd.

• För att använda funktionen Automatisk uppdatering måste Soundbar vara ansluten till internet. Wi-Fi-anslutningen till Soundbar avbryts om strömsladden till Soundbar kopplas bort eller om strömmen stängs av. Om strömmen stängs av ska du slå på Soundbar när strömmen kommer tillbaka eller du återansluter strömsladden, och återansluter den sedan till internet. USB-uppdatering Undersidan av Soundbar ID SET HDMI IN 1 HDMI IN 2 POWERNETWORKSERVICEDIGITAL AUDIO IN(OPTICAL)HDMI TO TV(eARC/ARC)HDMI 2HDMI 1ID SET(WOOFER/REAR) ID SET (WOOFER, REAR) NETWORK SERVICE ID SET Samsung kan erbjuda uppdateringar för den inbyggda systemprogramvaran i Soundbar i framtiden. När en uppdatering nns tillgänglig kan du uppdatera Soundbar genom att ansluta ett USB-minne som innehåller uppdateringen av den inbyggda programvaran till porten SERVICE på Soundbar.

1. Gå till Samsungs webbplats (www.samsung.com) → sök efter

modellnamnet från menyalternativet för kundsupport.

• Mer information om uppdatering nns i Uppgraderingsguiden.

2. Hämta uppgraderingslen (USB-typ).

3. Packa upp len för att skapa en mapp med lnamnet.

4. Spara den skapade mappen på ett USB-minne och anslut det sedan till

5. Slå på Soundbar. Produkten uppdateras sedan inom 3 minuter och

meddelandet "UPDATE" visas.

• Stäng inte av Soundbar under uppdateringen och ta inte bort USB- minnet.

• Om "UPDATE" inte visas i displayfönstret, dra ut och sätt tillbaka strömkabeln i Soundbar.

• När den senaste versionen är installerad utförs ingen uppdatering.

• Beroende på typen av USB-minne kanske uppdatering inte stöds.SWE - 32 Initiering Högst upp på Soundbaren INIT När Soundbar är på trycker du på (Volym)-knapparna på huvudenheten samtidigt i minst 5 sekunder. "INIT" visas på displayen och Soundbar initieras. VARNING

• Alla inställningar på Soundbar initieras. Se till att endast utföra den här åtgärden när initiering är nödvändig. 13 FELSÖKNING Kontrollera följande innan du ber om hjälp. Soundbar startar inte.

• Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget. Soundbar fungerar intermittent.

• Koppla bort strömsladden och sätt in den igen.

• Ta bort strömsladden från den externa enheten och försök igen.

• Om det inte nns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sida 9.) Fjärrkontrollen fungerar inte

• Rikta fjärrkontrollen direkt mot Soundbar.

• Byt ut batterierna mot nya. Det hörs inget ljud från soundbaren.

• Volymen på Soundbar är för låg eller avstängd. Justera volymen.

• När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.

• För ljud från tv:n, välj Soundbar. (Samsung-tv: Home (

Inställningar ( ) → Ljud → Ljudutgång → Välj Soundbar)

• Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen.

• Ta bort strömsladden helt, anslut den igen och slå på strömmen.

• Initiera produkten och försök igen. (Se sida 32.) Det hörs inget ljud från subwoofern eller de bakre högtalarna.

• Kontrollera att indikatorlamporna på subwooferns och surroundhögtalarnas baksidor lyser blått. Återanslut Soundbaren, subwoofern och surroundhögtalarna om indikatorlamporna blinkar blått eller lyser rött. (Se sida 14.)

• Det kan uppstå problem om det nns ett hinder mellan Soundbar och subwoofern. Flytta enheterna till en plats utan hinder.

• Andra enheter som sänder radiofrekvenssignaler i närheten kan störa anslutningen. Håll högtalaren borta från sådana enheter.

• Ta bort och återanslut strömkontakten. Vid ljudjitter, fördröjningar eller störande ljud från subwoofer eller surroundhögtalare

• Problemet kan orsakas av att det nns objekt mellan din Soundbar och subwoofer. Flytta på eventuella objekt eller Soundbaren och subwoofern.

• Ljudjitter eller fördröjningar kan uppstå om subwoofern eller surroundhögtalaren benner sig för långt ifrån Soundbar. Flytta dem närmare Soundbar.

• Ljudjitter eller fördröjningar kan uppstå om din Soundbar benner sig för nära en elektrisk enhet som kan orsaka radiostörningar. Placera din Soundbar långt ifrån enheter som kan orsaka radiostörningar. (t.ex. trådlösa routrar)

• Ändra anslutningsstatusen för TV:ns nätverk från trådlöst till kabelanslutet.SWE - 33 Subwooferns volym är för låg

• Originalvolymen på innehållet du spelar upp kan vara låg. Prova att justera subwooferns nivå. (Se sida 10.)

• Flytta subwooferhögtalaren närmare dig. Om tv:n inte är ansluten via HDMI TO TV (eARC/ARC)

• Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten. (Se sida 17.)

• Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabel-tv-box, spelkonsol etc.). Anslut Soundbar direkt.

• HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Start ( ) → Inställningar ( ) → Allmänna → Hanterare för extern enhet → Anynet+ (HDMI-CEC) PÅ)

• Om du vill ansluta med eARC måste eARC-funktionen i TV-menyn aktiveras. (Samsung-tv: Home ( ) → Inställningar ( ) → Ljud → Expertinställningar →Läget HDMI-eARC (Auto)) Det hörs inget ljud när du ansluter till TV:n i HDMI TO TV (eARC/ARC)- läge

• Din enhet kan inte spela upp ingångssignalen. Ändra tv:ns ljudutgång till PCM eller Dolby Digital. (För en Samsung-tv: Home (

• Inställningar ( ) → Ljud → Expertinställningar → Digitalt utgångsformat för ljud) Soundbar ansluter inte via Bluetooth.

• När du ansluter en ny enhet ska du växla till "BT PAIRING" för att ansluta. (Tryck på knappen PAIR på fjärrkontrollen eller håll knappen (Mikrofon på/av) på huvudenheten intryckt i minst 5 sekunder.)

• Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.

• Återanslut efter att du tagit bort Bluetooth-högtalarlistan på enheten. (Samsung-tv: Start ( ) → Inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista)

• Den automatiska TV-anslutningen kan vara inaktiverad. När Soundbar är i läget "BT READY" ska du hålla knappen Vänster på Soundbarens fjärrkontroll intryckt i 5 sekunder för att välja ON-TV CONNECT. Om OFF-TV CONNECT visas håller du knappen Vänster intryckt igen i 5 sekunder för att ändra valet.

• Ta bort och återanslut strömkontakten och försök sedan igen.

• Initiera produkten och försök igen. (Se sida 32.) Ljudet försvinner vid anslutning via Bluetooth.

• Vissa enheter, t.ex. mikrovågsugnar och trådlösa routrar, kan orsaka radiostörningar om de placeras för nära Soundbar.

• Om din Bluetooth-anslutna enhet yttas för långt från soundbar kan ljudet försvinna. Flytta enheten närmare din soundbar.

• Om någon del av din kropp har kontakt med Bluetooth- mottagaren eller produkten är installerad på en möbel av metall, kan ljudet försvinna. Kontrollera installationsmiljön och användningsförhållandena. Soundbar ansluter inte till Wi-Fi.

• Kontrollera om den trådlösa routern är på.

• Stäng av routern, slå på den igen och försök sedan igen.

• Soundbar kan inte ansluta om den trådlösa signalen är för svag. Försök att ytta routern närmare din soundbar eller att ta bort eventuella hinder mellan soundbaren och routern om det är möjligt.

• Om den trådlösa routern är ny måste du kongurera om högtalarens nätverksinställningar. Soundbar startar inte automatiskt med TV:n.

• Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först. Funktionen AVA är inte tillgänglig i följande fall.

• Funktionen AVA är inte tillgänglig med funktionen Q-symphony.

• Funktionen AVA är inte tillgänglig när mikrofonen är avstängd. Auto EQ-justeringsprocessen misslyckades.

• Justeringsprocessen kan misslyckas om det spelas ljud från Soundbar eller på grund av störande bakgrundsljud under pågående justeringsprocess. Fortsätt med justeringsprocessen i en tyst omgivning.

• Flytta inte på Soundbar under pågående justeringsprocess.SWE - 34 14 LICENS Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2020 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, DTS:X Pro, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Använd din telefon, surfplatta eller dator som fjärrkontroll för Spotify. Gå till spotify.com/connect för att ta reda på hur

• Spotify-programvaran är föremål för tredjepartslicenser som nns här: https://www.spotify.com/connect/third-party-licenses.

OPEN SOURCE Vid frågor om öppen källkod, kontakta Samsung Open Source (http:// opensource.samsung.com)

• Bilder och illustrationer i den här ANVÄNDARHANDBOKen tillhandahålls endast som referens och kan skilja sig från hur produkten faktiskt ser ut.

• En administrationsavgift kan tillkomma om (a) en tekniker tillkallas utan att det är något fel på produkten (dvs. om du inte har läst användarhandboken). (b) du tar enheten till ett reparationscenter utan att det är något fel på produkten (dvs. om du inte har läst användarhandboken).

Nominell uteffekt ((18 W x 6) +(10 W x 3) + (18 W x 6)) + 160 W + (35 W x 6) Ljudformat som stöds Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för Wi-Fi 100 mW vid 2,4 GHz–2,4835 GHz, 200 mW vid 5,15 GHz–5,25 GHz, 100 mW vid 5,25 GHz–5,35 GHz och 5,47 GHz–5,725 GHz UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för BT 100 mW vid 2,4 GHz–2,4835 GHz UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för SRD 25 mW vid 5,775GHz–5,875GHz Subwooferns namn PS-WA95B Vikt 9,8 kg Mått (B x H x D) 210,0 x 403,0 x 403,0 mm

Nominell uteffekt 160 W UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för SRD 25 mW vid 5,775 GHz–5,875 GHz Namn för trådlös surroundljudshögtalaruppsättning PS-RA95BB-1, PS-RA95BB-2 Vikt 1,8 kg Mått (B x H x D) 125,0 x 203,0 x 141,0 mm

Nominell uteffekt 35 W x 6 UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för SRD 25 mW vid 5,775 GHz–5,875 GHz OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specikationerna utan föregående meddelande.

• Vikt och mått är ungefärliga. Säkerhetsåtgärd: Soundbar startas om automatiskt om du slår på/av Wi-Fi. Total strömförbrukning i standbyläge (W) 7,0 W Wi-Fi Inaktiveringsmetod för porten Håll knappen ID SET på bottenpanelen av Soundbar intryckt i 30 sekunder för att slå på och stänga av Wi-Fi. Bluetooth Inaktiveringsmetod för porten Håll knappen NETWORK på bottenpanelen av Soundbar intryckt i 30 sekunder för att slå på och stänga av Bluetooth.SWE - 36

• Samsung försäkrar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien. Den fullständiga försäkran om överensstämmelse är tillgänglig på: http://www.samsung.com. Gå till Support och ange modellnamnet. Den här utrustningen kan användas i alla EU-länder och i Storbritannien. 5 GHz WLAN-funktionen (Wi-Fi eller SRD) på den här utrustningen får endast användas inomhus. [Korrekt avfallshantering av batterierna i produkten] (Gäller i länder med separata insamlingssystem) Den här symbolen på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kasseras tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder som överstiger de gränsvärden som anges i EU-direktivet 2006/66/EG. Om batterierna inte kasseras på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation. Korrekt avfallshantering av den här produkten (Kasserade elektriska och elektroniska produkter) (Gäller i länder med separata insamlingssystem) Den här symbolen på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. De här föremålen bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för ytterligare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt veriera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall. Mer information om Samsungs miljöåtaganden och produktspecika skyldigheter, för t.ex. REACH, WEEE och batterier, nns på: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/© 2021 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Samsung Service Centre Web Site UK 0333 000 0333 www.samsung.com/uk/support IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support GERMANY 06196 77 555 77 www.samsung.com/de/support FRANCE 01 48 63 00 00 www.samsung.com/fr/support ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support SPAIN 91 175 00 15 www.samsung.com/es/support PORTUGAL 808 207 267 www.samsung.com/pt/support LUXEMBURG 261 03 710 www.samsung.com/be_fr/support NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
