BRUKSANVISNING Sound Blaster Live Player 5.1 CREATIVE

Vad finns i paketet....73

Vad som behövs 73

Innan du sätter igång 74

Identifiera ljudkortets kontakter....74

Nästa steg....75

Steg 1: Installera ljudkortet ....76

Steg 2: Installera drivrutiner.... 77

Steg 3: Installera programvaran ....79

Om du skulle få problem....80

Så här lämnar du in en produkt för reparation: 80

Begränsad Garanti 81

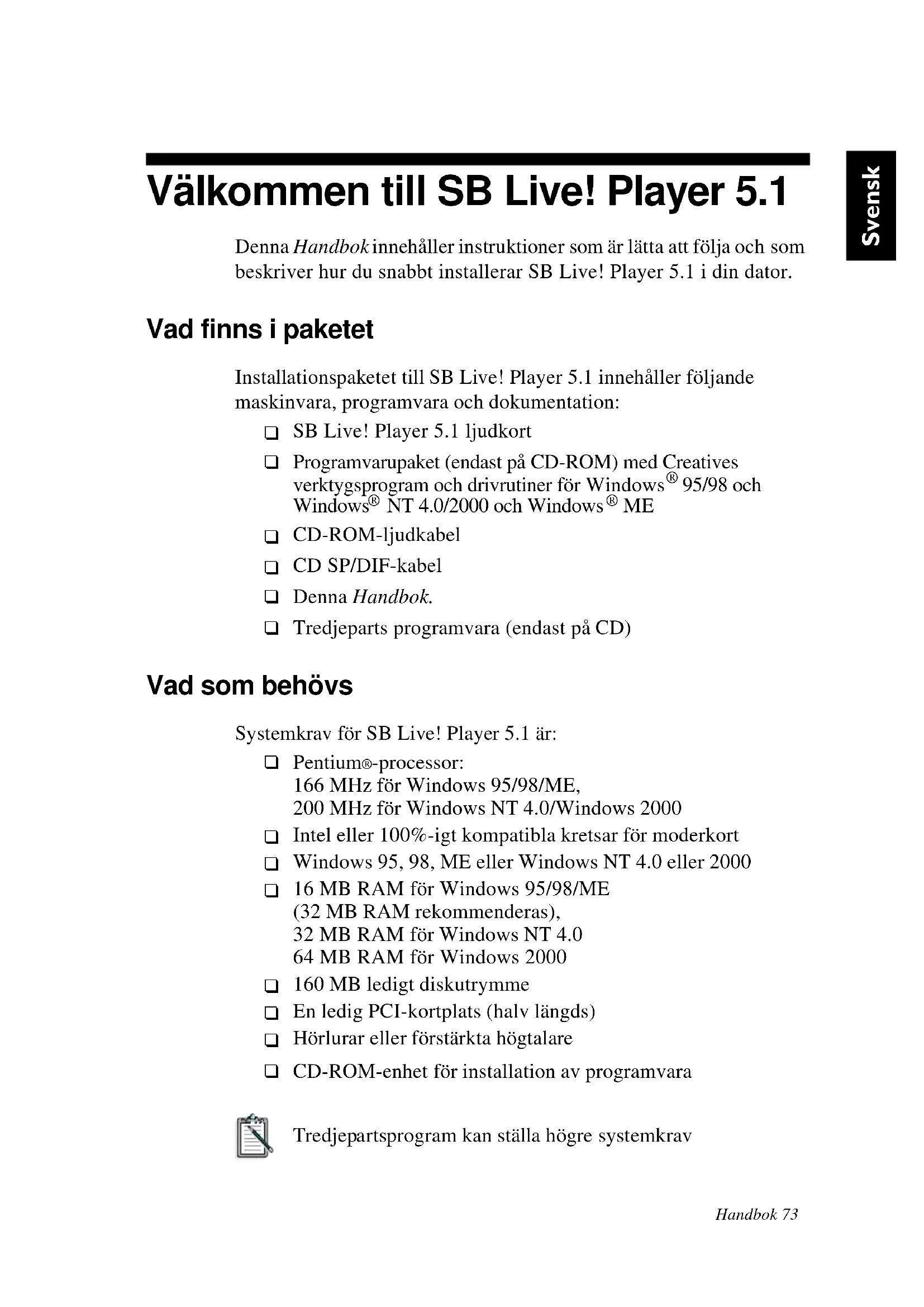

Denna Handbok innehåller instruktioner som är lätta att följa och som beskriver hur du snabbt installerar SB Live! Player 5.1 i din dator.

Vad finns i paketet

Installationspaketet till SB Live! Player 5.1 innehåller följande maskinvara, programvara och dokumentation:

☐ SB Live! Player 5.1 ljudkort
☐ Programvarupaket (endast på CD-ROM) med Creatives verktygsprogram och drivrutiner för Windows® 95/98 och Windows® NT 4.0/2000 och Windows® ME
□ CD-ROM-ljudkabel
□ CD SP/DIF-kabel
□ Denna Handbok.
☐ Tredjeparts programvara (endast på CD)

Vad som behövs

Systemkrav för SB Live! Player 5.1 är:

☐ Pentium®-processor: 166 MHz för Windows 95/98/ME, 200 MHz för Windows NT 4.0/Windows 2000
Intel eller 100%-igt kompatibla kretsar för moderkort
☐ Windows 95, 98, ME eller Windows NT 4.0 eller 2000
☐ 16 MB RAM för Windows 95/98/ME (32 MB RAM rekommenderas), 32 MB RAM för Windows NT 4.0 64 MB RAM för Windows 2000
☐ 160 MB ledigt diskutrymme
□ En ledig PCI-kortplats (halv längds)
☐ Hörlurar eller förstärkta högtalare
☐ CD-ROM-enhet för installation av programvara

Tredjepartsprogram kan ställa högre systemkrav

Innan du sätter igång

Öppna installationspaketet till SB Live! Player 5.1 och kontrollera att allt finns med. Kontakta inköpsstället för SB Live! Player 5.1 om några delar fattas eller är skadade.

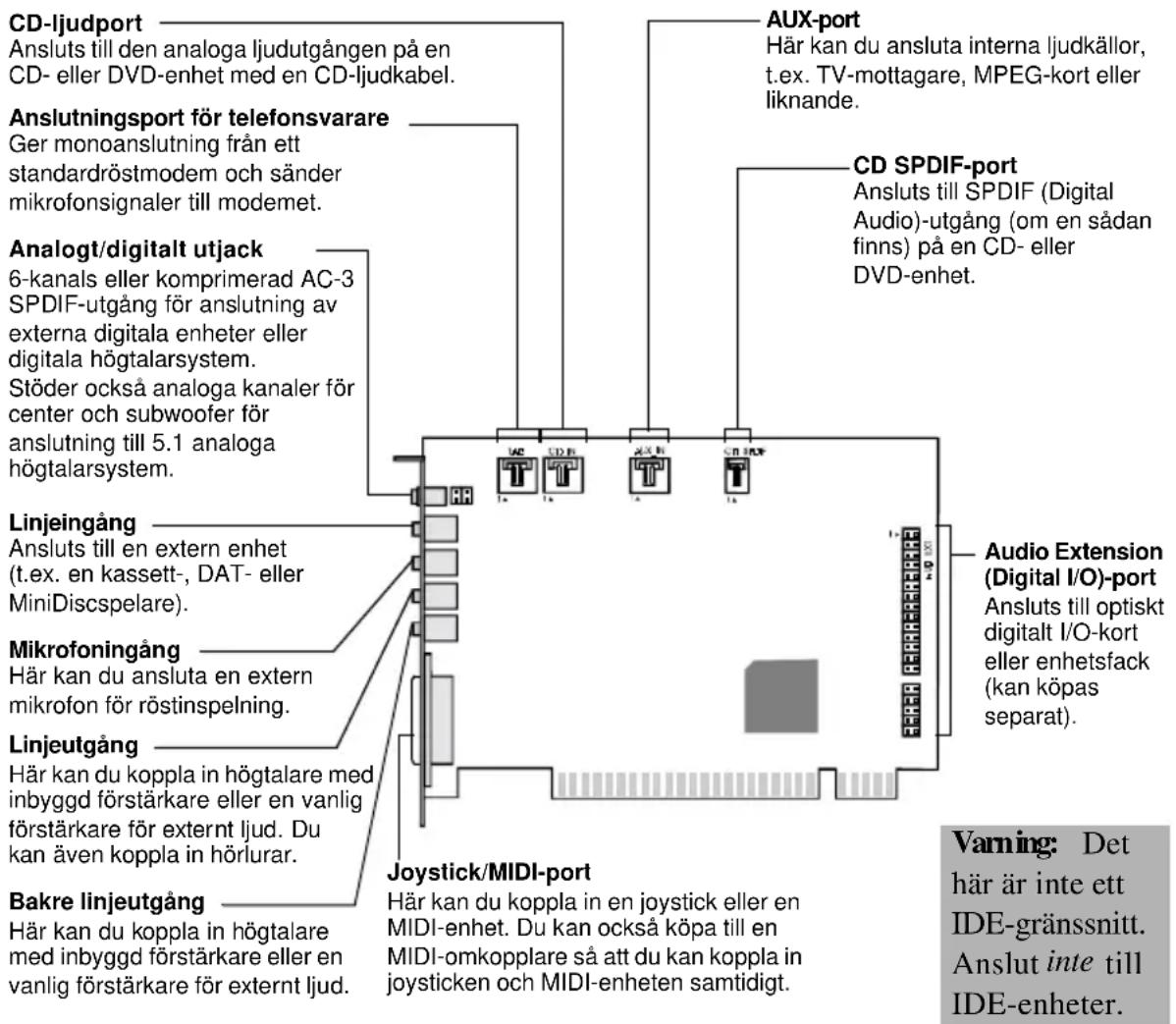

Identifiera ljudkortets kontakter

CD-ljudport Ansluts till den analoga ljudutgången på en CD- eller DVD-enhet med en CD-ljudkabel. Anslutningsport för telefonsvarare Ger monoanslutning från ett standardröstmodem och sänder mikrofonsignaler till modemet. Analogt/digitalt utjack 6-kanals eller komprimerad AC-3 SPDIF-utgång för anslutning av externa digitala enheter eller digitala högtalarsystem. Stöder också analoga kanaler för center och subwoofer för anslutning till 5.1 analoga högtalarsystem. Linjeingång Ansluts till en extern enhet (t.ex. en kassett-, DAT- eller MiniDiscspelare). Mikrofoningång Här kan du ansluta en extern mikrofon för röstinspelning. Linjeutgång Här kan du koppla in högtalare med inbyggd förstärkare eller en vanlig förstärkare för externt ljud. Du kan även koppla in hörlurar. Bakre linjeutgång Här kan du koppla in högtalare med inbyggd förstärkare eller en vanlig förstärkare för externt ljud. AUX-port Här kan du ansluta interna ljudkällor, t.ex. TV-mottagare, MPEG-kort eller liknande. CD SPDIF-port Ansluts till SPDIF (Digital Audio)-utgång (om en sådan finns) på en CD- eller DVD-enhet. Audio Extension (Digital I/O)-port Ansluts till optiskt digitalt I/O-kort eller enhetsfack (kan köpas separat). Joystick/MIDI-port Här kan du koppla in en joystick eller en MIDI-enhet. Du kan också köpa till en MIDI-omkopplare så att du kan koppla in joysticken och MIDI-enheten samtidigt. Varning: Det här är inte ett IDE-gränssnitt. Anslut inte till IDE-enheter.

Kontakter och anslutning på SB Live! Player 5.1 kortet.

Statisk elektricitet kan skada ömtåliga elektroniska komponenter. Ladda ur dig genom att vidröra en jordad yta, t.ex. metallplattan på datorns käpa eller ett element, innan du installerar ljudkortet SB Live! Player 5.1.

Nästa steg...

Följ steg 1-3 när du installerar SB Live! Player 5.1:

Steg 1

Installera ljudkortet

• Installera kortet på ledig kortplats
• Anslut CD-ROM-ljudkabeln
- Anslut högtalare med förstärkning eller hörlurar

Mer information hittar du i “Steg 1: Installera ljudkortet” på sidan 76.

Steg 2

• Sätt in installationsskivan i CD-ROM-enheten
• För Windows 95/98/ME följer du instruktionerna i Guiden Uppdatera drivrutin.
• För Windows NT 4.0/2000 följer du instruktionerna i dialogrutan Creative Audio Software.
• Kontrollera att drivrutinerna installerats korrekt

Mer information hittar du i “Steg 2: Installera drivrutiner” på sidan 77.

Steg 3

Installera programvaran

• Sätt in installationsskivan i CD-ROM-enheten
• Följ instruktionerna i dialogrutan Install Selected Components

Mer information hittar du i “Steg 3: Installera programvaran” på sidan 79.

Steg 1: Installera ljudkortet

Så här installerar du ljudkortet SB Live! Player 5.1:

1. Stäng av datorn och all kringutrustning och dra ur nätkontakterna.

2. Ta bort datorns käpa. Läs vid behov datorhandboken för instruktioner.

3. Leta upp en ledig PCI-kortplats till SB Live! Player 5.1-kortet. Avlägsna kortplatsens skyddsplåt, håll i kortets övre kant och tryck försiktigt ner det tills det sitter på plats. Fäst kortet vid vinkeln med en skruv.

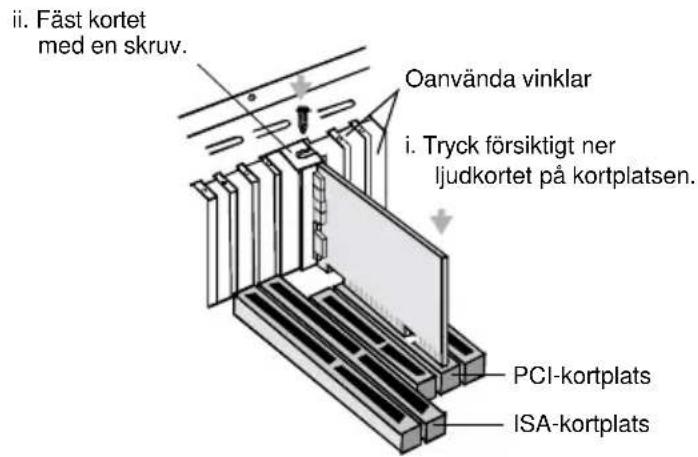

ii. Fäst kortet med en skruv. Oanvända vinklar i. Tryck försiktigt ner ljudkortet på kortplatsen. PCI-kortplats ISA-kortplats

Fastsättning av ljudkortet i PCI-kortplatsen.

1. Anslut CD-ROM-ljudkabelns ena ände till kortets CD-ljudkontakt och den andra till den inbyggda ljudkontakten på CD-ROM-enhetens baksida.

2. Anslut högtalare med förstärkning till lämpliga utgångar på kortet. Se avsnittet "Identifiera ljudkortets kontakter" på sidan 74.

3. Sätt tillbaka datorns käpa och slå på datorn och all kringutrustning.

Om du kör Windows 95/98/ME gör du så här:

1. Sätt på datorn.

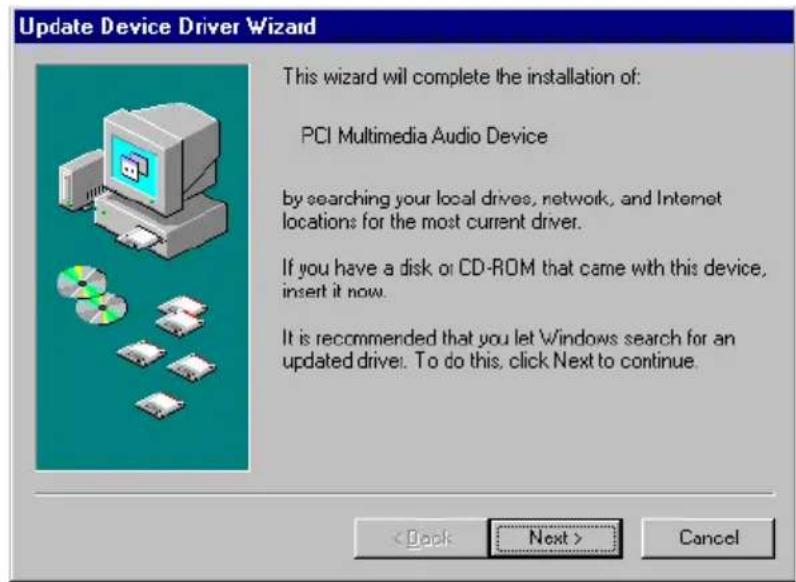

Windows 95/98/ME startar och visar ett meddelande om att ny maskinvara (ljudkortet) upptäckts. Sedan visas följande dialogruta:

1. Läs instruktionerna och klicka på Nästa.
   Windows letar efter drivrutinen. Om ingen hittas visas dialogrutan Guiden Uppdatera drivrutinigen.
2. Klicka på Annan plats. En dialogruta visas.
3. Klicka på Bläddra. Dialogrutan Bläddra efter mapp visas.
4. Dubbelklicka på CD-ROM-enhetens ikon och markera mappen: Audio\English\Win9xdrv eller Wdmdrv.
5. Klicka två gånger på OK och klicka sedan på Slutför när dialogrutan Guiden Uppdatera drivrutin visas igen. De filer som behövs kopieras till datorns härddisk.
6. Om dialogrutan Kopiering av filer visas med ett meddelande om att filen a3d.dll inte kan hittas upprepar du steg 4 och 5, markerar filen a3d.dll och klickar sedan två gånger på OK. Filen a3d.dll kopieras till datorns hårddisk.
7. Klicka på Slutför när dialogrutan Guiden Uppdatera drivrutin visas och starta sedan om datorn.

Kontrollera att drivrutinerna är korrekt installerade genom att klicka på ikonen System i Kontrollpanelen. Välj Enhetshanteraren och visa de installerade drivrutinerna genom att dubbelklicka på ikonerna för ljud, video och spelkontroller. Om ett ? eller ! visas bredvid en drivrutin markerar du motsvarande enhet, klickar på Ta bort och upprepar steg 1-8.

Om du kör Windows NT 4.0/2000 gör du så här:

1. Sätt på datorn.
2. Sätt in installationsskivan i CD-ROM-enheten. Dialogrutan Creative Audio Softwarevisas.
3. Installera genom att följa instruktionerna på skärmen och starta sedan om datorn.

Kontrollera att drivrutinerna är korrekt installerade genom att klicka på ikonen Multimedia i Kontrollpanelen. Välj Enheter och visa de installerade drivrutinerna genom att dubbelklicka på ikonerna för ljud, video och spelkontroller. Om problem uppstår markerar du enheten, klickar på Ta bort och upprepar steg 1-3.

Steg 3: Installera programvaran

Så här installerar du programvaran till SB Live! Player 5.1:

1. Sätt på datorn.
2. Sätt in installationsskivan i CD-ROM-enheten.

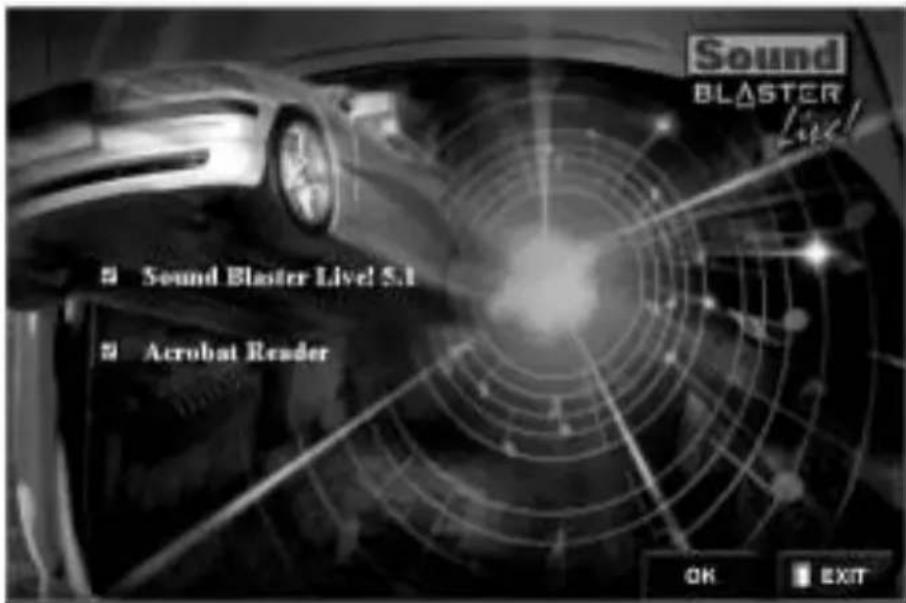

   Windows startar och följande dialogruta visas:

Sound BLASTER Sound Blaster Live! S.1 Acrobat Reader OK EXIT

1. Klicka på OK.
2. Följ instruktionerna på skärmen.

Behöver du mer detaljerad information om hur man installerar och använder SB Live! Player 5.1-kortet, läser du online-handboken SB Live! Player 5.1 Användar handbok på installationsskivan.

I Windows 95/98/NT 4.0, 2000 och ME dubbelklickar du på .exe -filen underD:\MANUALS\SVENSKA\

Acrobat Reader 4.05 installeras. Dubbelklicka på ikonen och välj Arkiv, Öppna D:\MANUALS\SVENSKA\SVENSKAPDF för att öppna online-guiden.

Behåll allt som följer med vid köpet, även förpackning och kvitto, tills du är säker på att produkten är till belåtenhet.

Om du mot förmodan skulle få problem med produkten från Creative och tror att den behöver lagas eller bytas ut, tar du fram kvittot som visar inköpsdatum och gör så här:

Om det har gått mindre än 30 dagar sedan köpet:

Visar kvittot att du köpte produkten för mindre än 30 dagar sedan, kan du antingen ringa vår tekniska support och be om hjälp eller återlämna produkten i sin helhet till leverantören/återförsäljaren och få den utbytt eller få pengarna tillbaka (telefonnummer hittar du i avsnittet om Creatives tekniska service).

Om det har gått mer än 30 dagar sedan köpet:

Kontakta vår tekniska support i Europa (telefonnummer hittar du i avsnittet om Creatives tekniska service) för att fastställa problemets typ och få veta hur du ska göra. Varje ärende som rör reparation eller ersättning måste tilldelas ett registreringsnummer innan det behandlas.

Så här lämnar du in en produkt för reparation:

• Kontakta vår tekniska support, som tilldelar dig ett registreringsnummer för reparation/ersättning.
  ☐ Avdelningen för teknisk support kan upplysa om hur du returnerar produkten för reparation/ersättning.
  ☐ Du ska bara returnera maskinvaruenheten i fråga till den adress supportavdelningen anger. Behåll all programvara, alla tillbehör och originalförpackningen.
  ☐ Ange returnummer tydligt på utsidan av det paket du returnerar enheten i.
  ☐ Creative Labs tar hand om enheten så fort den levererats, och ser till så att du får tillbaka den.

Creative ersätter eller reparerar produkten med nya eller lagade delar, och de felaktiga delarna återgår till Creative. För den nya eller reparerade delen gäller 90 dagars garanti från det datum då den levererades från Creative, eller den tid som återstår av den ursprungliga produktens garanti, om den skulle vara längre.

För att undvika tariff när du skickar en produkt till Creative Labs från ett land utanför EU måste du fylla i relevanta tulldokument innan produkten skickas (räkna med 30 dagar).

Begränsad Garanti

Creative Labs (Ireland) Limited (“Creative”) garanterar endast er, den ursprunglige köparen, att maskinvaruprodukten är fri från material- och tillverkningsfel under en period av två år från inköpsdagen, eller någon annan period som uttryckligen anges av Creative eller krävs i tillämplig lagstiftning (“Garantiperioden”).

Creatives hela ansvar och ert gottgörande består, med Creatives totala bestämmanderätt, i reparation eller utbyte (till samma eller liknande modell) av all maskinvara eller medföljande produkt/produkter som inte uppfyller ovan beskrivna “Begränsade garanti” och som returneras till Creatives auktoriserade distributör eller återförsäljare under Garantiperioden med en kopia av kvittot.

Garantin omfattar inte följande:

I största möjliga mån enligt tillämplig lagstiftning frånsäger sig Creative alla andra garantier, uttalade eller underförstådda, inklusive garantier gällande kvalitet, säljbarhet eller lämplighet för ett visst ändamål när det gäller användandet av den här produkten. Creative frånsäger sig också allt ansvar för att underhålla produkter för alla operativa miljöer, t.ex. genom att se till att produkten kan användas med framtida versioner av program- och maskinvara. Under inga omständigheter skall Creative eller dess licensgivare vara ansvarig för indirekta, oavsiktliga, speciella skador eller följdskador eller för vinst,

besparingar eller data som har gått förlorade på grund av den här produktens användning, även om Creative eller dess licensgivare har informerats om möjligheten att sådan skada kan uppstå.

I det specifika fallet gäller inte den här garantin felaktigheter i produkten som har uppkommit p.g.a. olyckshändelse, oförsiktigt eller felaktigt användande, ändringar (av personer som inte är anställda av Creative eller dess auktoriserade agenter), fukt, frätande miljöer, skeppning, spänningsstegring eller onormala arbetsvillkor. Den här garantin omfattar inte normal nötning och slitage. Ni uppmanas av säkerhetsskäl speciellt att göra en säkerhetskopia av all programvara som levereras med produkter från Creative.

Denna garanti ger er vissa juridiska rättigheter. Ni kan utöver dem ha andra rättigheter som varierar från land till land. Vissa begränsningar i den här garantin är inte tillåtna enligt lagstiftning i vissa länder, vilket betyder att vissa av dessa begränsningar eventuellt inte är tillämpliga på er.

Velkommen til SB Live! Player 5.1

1. Slå datamaskinen på.

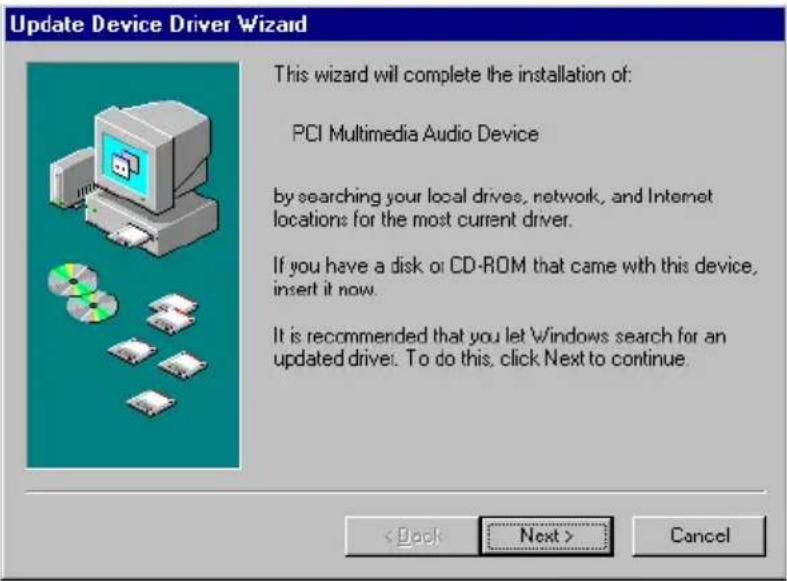

Windows 95/98/ME starter og viser en melding om at den nye maskinvaren (lydkortet) er funnet. Deretter vises følgende skjermbilde:
