GEBRUIKSAANWIJZING Sound Blaster Live Player 5.1 CREATIVE

Welkom bij SB Live! Player 5.1

Inhoud van het pakket ....53

Benodigdheden....53

Voordat u begint....54

Connectors op de geluidskaart ....54

Vervolgens... volg de stappen 1-2-3 ....55

Stap 1: De geluidskaart installeren....56

Stap 2: Stuurprogramma's installeren....57

Stap 3: De software installeren....59

Wat te doen bij problemen....60

Product ter reparatie aanbieden....60

Beperkte garantie....61

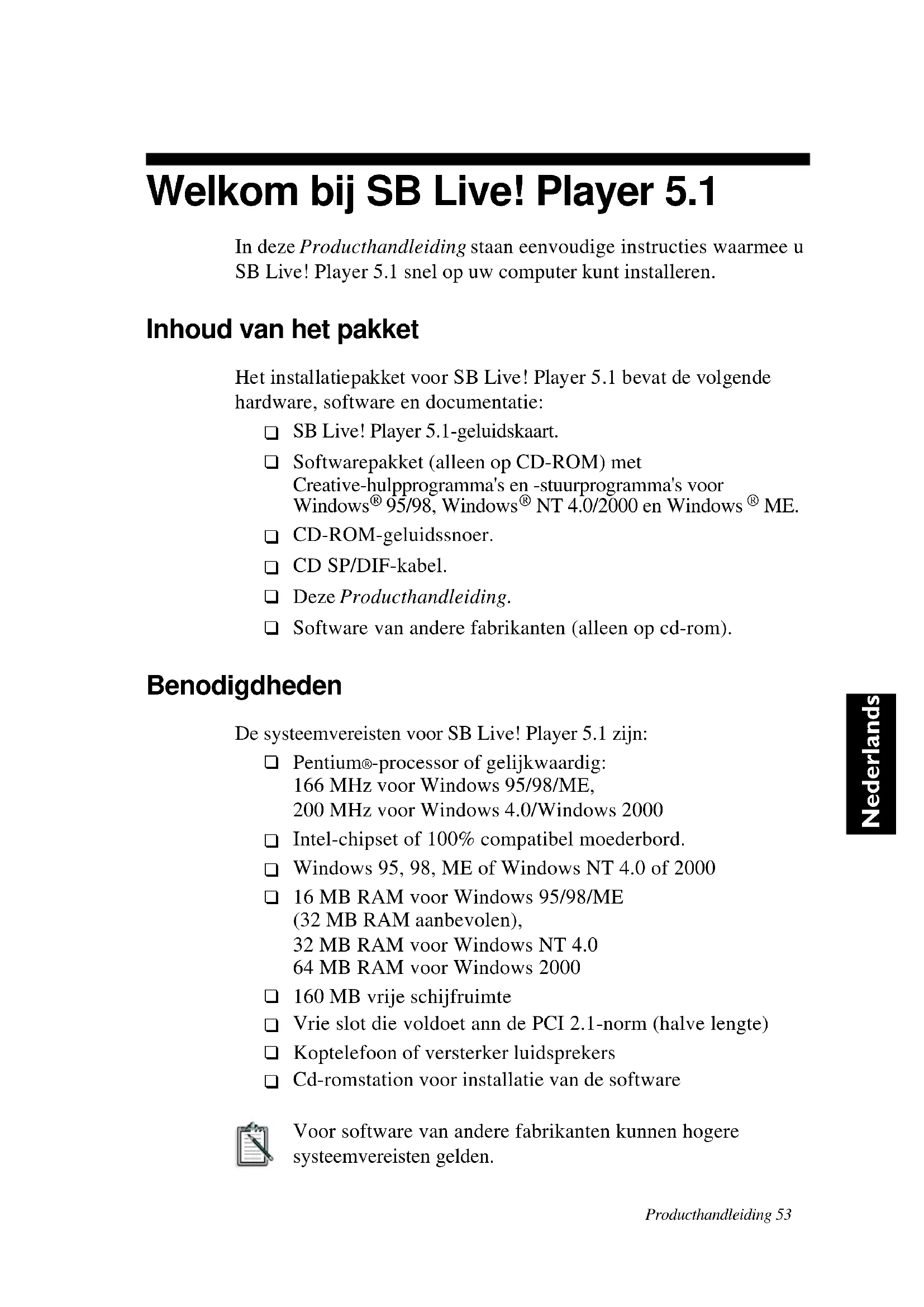

Welkom bij SB Live! Player 5.1

In deze Producthandleiding staan eenvoudige instructies waarmee u SB Live! Player 5.1 snel op uw computer kunt installeren.

Inhoud van het pakket

Het installatiepakket voor SB Live! Player 5.1 bevat de volgende hardware, software en documentatie:

☐ SB Live! Player 5.1-geluidskaart.
□ Softwarepakket (alleen op CD-ROM) met Creative-hulpprogramma's en -stuurprogramma's voor Windows® 95/98, Windows® NT 4.0/2000 en Windows® ME.
□ CD-ROM-geluidssnoer.
□ CD SP/DIF-kabel.
☐ Deze Producthandleiding.
☐ Software van andere fabrikanten (alleen op cd-rom).

Benodigdheden

De systeemvereisten voor SB Live! Player 5.1 zijn:

☐ Pentium®-processor of gelijkwaardig: 166 MHz voor Windows 95/98/ME, 200 MHz voor Windows 4.0/Windows 2000
Intel-chipset of 100% compatibel moederbord.
☐ Windows 95, 98, ME of Windows NT 4.0 of 2000
☐ 16 MB RAM voor Windows 95/98/ME (32 MB RAM aanbevolen), 32 MB RAM voor Windows NT 4.0 64 MB RAM voor Windows 2000
☐ 160 MB vrije schijfruimte
□ Vrie slot die voldoet ann de PCI 2.1-norm (halve lengte)
☐ Koptelefoon of versterker luidsprekers
□ Cd-romstation voor installatie van de software

Voor software van andere fabrikanten kunnen hogere systeemvereisten gelden.

Voordat u begint

Open het installatiepakket voor SB Live! Player 5.1 en controleer of u alle items op de lijst hebt ontvangen. Als er items ontbreken of zijn beschadigd, neemt u contact op met de leverancier van het installatiepakket voor SB Live! Player 5.1.

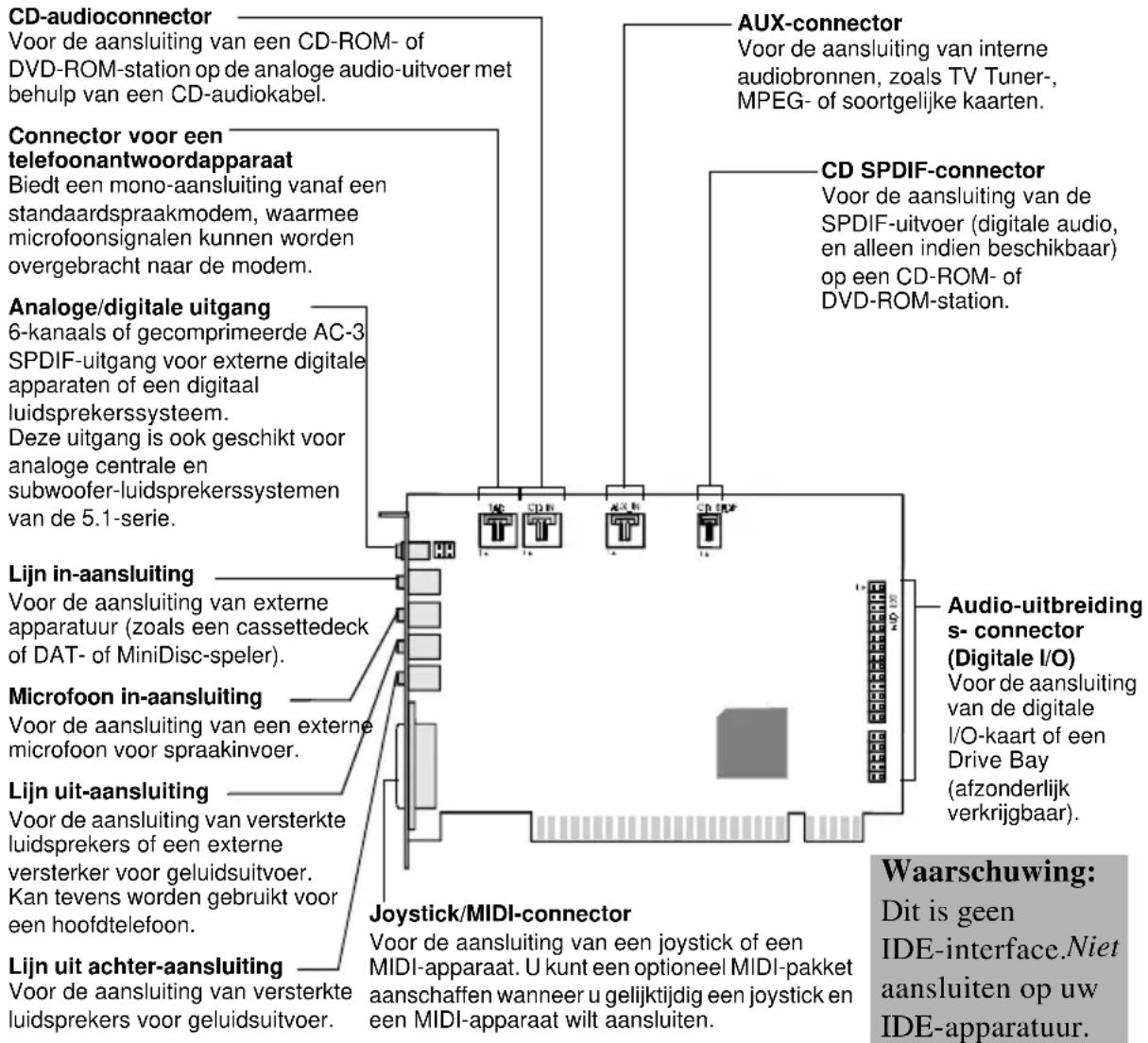

Connectors op de geluidskaart

CD-audioconnector Voor de aansluiting van een CD-ROM- of DVD-ROM-station op de analoge audio-uitvoer met behulp van een CD-audiokabel. Connector voor een telefoonantwoordapparaat Biedt een mono-aansluiting vanaf een standaardspraakmodem, waarmee microfoonsignalen kunnen worden overgebracht naar de modem. Analoge/digitale uitgang 6-kanaals of gecomprimeerde AC-3 SPDIF-uitgang voor externe digitale apparaten of een digitaal luidsprekersystemen. Deze uitgang is ook geschikt voor analoge centrale en subwoofer-luidsprekersystemen van de 5.1-serie. Lijn in-aansluiting Voor de aansluiting van externe apparatuur (zoals een cassettedeck of DAT- of MiniDisc-speler). Microfoon in-aansluiting Voor de aansluiting van een externe microfoon voor spraakinvoer. Lijn uit-aansluiting Voor de aansluiting van versterkte luidsprekers of een externe versterker voor geluidsuitvoer. Kan tevens worden gebruikt voor een hoofdtelefoon. Lijn uit achter-aansluiting Voor de aansluiting van versterkte luidsprekers voor geluidsuitvoer. AUX-connector Voor de aansluiting van interne audiobronnen, zoals TV Tuner-, MPEG- of soortgelijke kaarten. CD SPDIF-connector Voor de aansluiting van de SPDIF-uitvoer (digitale audio, en alleen indien beschikbaar) op een CD-ROM- of DVD-ROM-station. Audio-uitbreiding s- connector (Digitale I/O) Voor de aansluiting van de digitale I/O-kaart of een Drive Bay (afzonderlijk verkrijgbaar). Joystick/MIDI-connector Voor de aansluiting van een joystick of een MIDI-apparaat. U kunt een optioneel MIDI-pakket aanschaffen wanneer u gelijktijdig een joystick en een MIDI-apparaat wilt aansluiten. Waarschuwing: Dit is geen IDE-interface.Niet aansluiten op uw IDE-apparatuur.

Aansluitingen en connectors op de SB Live! Player 5.1-geluidskaart.

Statische elektriciteit kan schadelijk zijn voor gevoelige elektronische onderdelen. Voer statische elektriciteit van uw lichaam af door een geaard oppervlak (bijvoorbeeld een metalen plaat op uw computer) aan te raken, voordat u de SB Live! Player 5.1-geluidskaart installeert.

Vervolgens... volg de stappen 1-2-3

Volg de stappen 1, 2 en 3 om de SB Live! Player 5.1 snel op uw computer te installeren.

Stap 1

De geluidskaart installeren

• Installeer de kaart in het vrije uitbreidingsslot.
• Sluit het CD-ROM-geluidssnoer aan.
• Sluit de luidsprekers met ingebouwde versterkers of een koptelefoon aan.

Zie "Stap 1: De geluidskaart installeren" op pagina 56 voor meer informatie.

Stap 2

Stuurprogramma's installeren

• Plaats de installatiediskette in de CD-ROM-drive.
• Bij een installatie onder Windows 95/98/ME volgt u de instructies van de wizard Apparaatstuurprogramma bijwerkenop.
• Bij een installatie onder Windows NT 4.0/2000 volgt u de instructies op het scherm Creative Audio Softwareop.
• Controleer of de stuurprogramma's goed zijn geïnstalleerd.

Zie "Stap 2: Stuurprogramma's installeren" op pagina 57 voor meer informatie.

Stap 3

De software installeren

- Plaats de installatie-CD in de CD-ROM-drive.

- Volg de instructies op het scherm Geselecteerde onderdelen installerenop.

Zie "Stap 3: De software installeren" op pagina 59 voor meer informatie.

Stap 1: De geluidskaart installeren

Voer de volgende stappen uit om de SB Live! Player 5.1-geluidskaart te installeren:

1. Zet de computer en alle randapparatuur uit en haal de stekkers uit het stopcontact.

2. Verwijder de behuizing van de computer. Raadpleeg indien nodig de handleiding bij de computer voor instructies.

3. Gebruik een vrij PCI-uitbreidingsslot voor de SB Live! Player 5.1-geluidskaart. Verwijder het afdekplaatje van het slot, houd de kaart aan de bovenkant vast en druk deze voorzichtig maar stevig in het slot. Bevestig de beveiligingsbeugel met een schroef.

ii. Zet de kaart in het slot vast met een schroef.

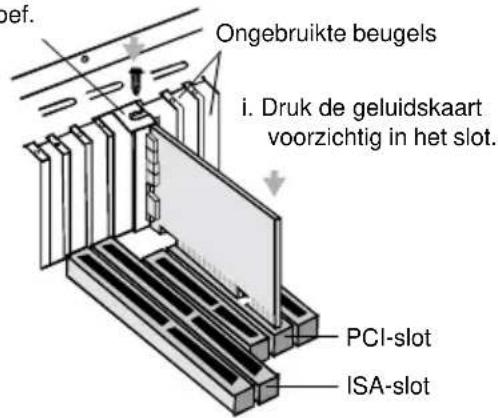

Ongebruikte beugels i. Druk de geluidskaart voorzichtig in het slot. PCI-slot ISA-slot

De audiokaart vastzetten in de PCI uitbreidingssleuf.

1. Sluit één uiteinde van het CD-ROM-geluidssnoer aan op de CD-audioconnector op de kaart en het andere uiteinde op de interne audioconnector aan de achterkant van de CD-ROM-drive.

2. Sluit de luidsprekers met ingebouwde versterker op de juiste jack op de kaart aan. Zie het gedeelte "Connectors op de geluidskaart" op pagina 54.

3. Plaats de behuizing van de computer terug en zet de computer en alle randapparatuur weer aan.

Stap 2: Stuurprogramma's installeren

Voer de volgende stappen uit als u Windows 95/98/ME gebruikt:

1. Zet uw computer aan.

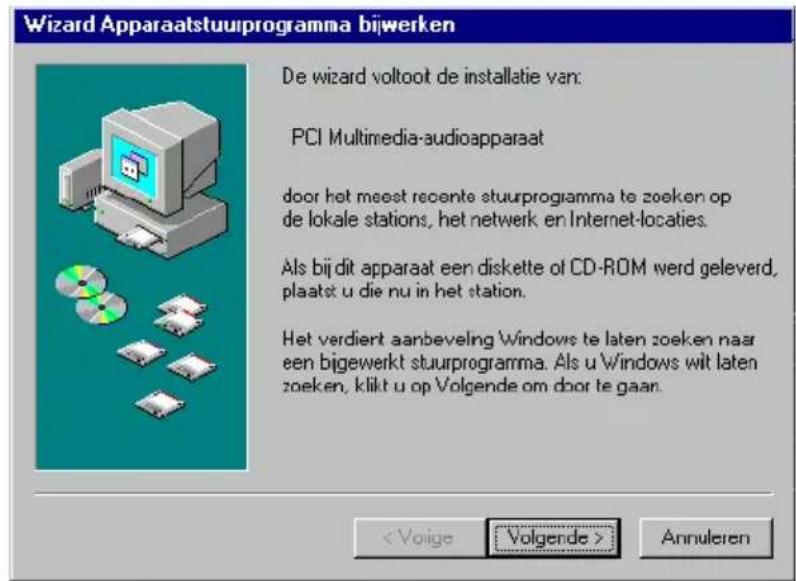

Windows 95/98/ME wordt gestart en er verschijnt kort een bericht dat er nieuwe hardware (geluidskaart) is aangetroffen. Vervolgens verschijnt dit dialoogvenster:

Wizard Apparaatstuurprogramma bijwerken De wizard voltoot de installatie van: PCI Multimedia-audioapparaat door het meest recente stuurprogramma te zoeken op de lokale stations, het netwerk en Internet-locaties. Als bij dit apparaat een diskette of CD-ROM werd geleverd, plaatst u die nu in het station. Het verdient aanbeveling Windows te laten zoeken naar een bigewerkt stuurprogramma. Als u Windows wit laten zoeken, klikt u op Volgende om door te gaan. Annuleren

1. Lees de instructies op het scherm en klik op Volgende.

Windows gaat nu op zoek naar het stuurprogramma. Als het stuurprogramma niet wordt gevonden, verschijnt het dialoogvenster Wizard Apparaatstuurprogramma bijwerken opnieuw.

1. Klik op Andere locaties. Het dialoogvenster Andere locatie selecteren verschijnt.

2. Klik op Bladeren. Het dialoogvenster Zoeken naar map verschijnt.

3. Dubbelklik op het pictogram voor de CD-ROM-drive en selecteer de map Audio\Nederlnd\Win9xdrv of Wdmdrv.

4. Klik tweemaal op OK en vervolgens op Voltooien wanneer het dialoogvenster Wizard Apparaatstuurprogramma bijwerken opnieuw verschijnt. De vereiste bestanden worden nu naar de vaste schijf van uw computer gekopieerd.

5. Als in het dialoogvenster Bezig met kopieren van bestanden wordt meegedeeld dat het bestanda3d.dll niet kan worden gevonden, herhaalt u de stappen 4 en 5, selecteert u het bestanda3d.dll en klikt u tweemaal op OK. Het bestand a3d.dll wordt nu naar de vaste schijf van de computer gekopieerd.

6. Klik op Voltooien wanneer het dialoogvenster Wizard Apparaatstuurprogramma bijwerken weer verschijnt en start de computer opnieuw op.

Als u wilt controleren of de stuurprogramma's goed zijn geïnstalleerd, klikt u op het pictogram Systeem in het Configuratiescherm. Selecteer Apparaatbeheer en dubbelklik op het pictogram voor Besturing voor geluid, video en spelletjes om de geïnstalleerde stuurprogramma's te bekijken. Als er een ? of ! verschijnt naast een stuurprogramma in de lijst, moet u het betreffende apparaat selecteren, op Verwijderen klikken en de stappen 1-8 herhalen.

Voer de volgende stappen uit als u Windows NT 4.0/2000 gebruikt:

1. Zet uw computer aan.
2. Plaats de installatie-CD in de CD-ROM-drive.
   Het scherm Creative Audio Softwareverschijnt.
3. Volg de instructies op het scherm op om de installatie te voltooien.
   Start de computer vervolgens opnieuw op.

Als u wilt controleren of de stuurprogramma's goed zijn geïnstalleerd, klikt u op het pictogram Multimedia in het Configuratiescherm. Selecteer Apparaten en dubbelklik op het pictogram voor Besturing voor geluid, video en spelletjes om de geïnstalleerde stuurprogramma's te bekijken. Als u problemen ondervindt, moet u het apparaat selecteren, op Verwijderen klikken en de stappen 1-3 herhalen.

Stap 3: De software installeren

U installeert de SB Live! Player 5.1-software als volgt:

1. Zet uw computer aan.

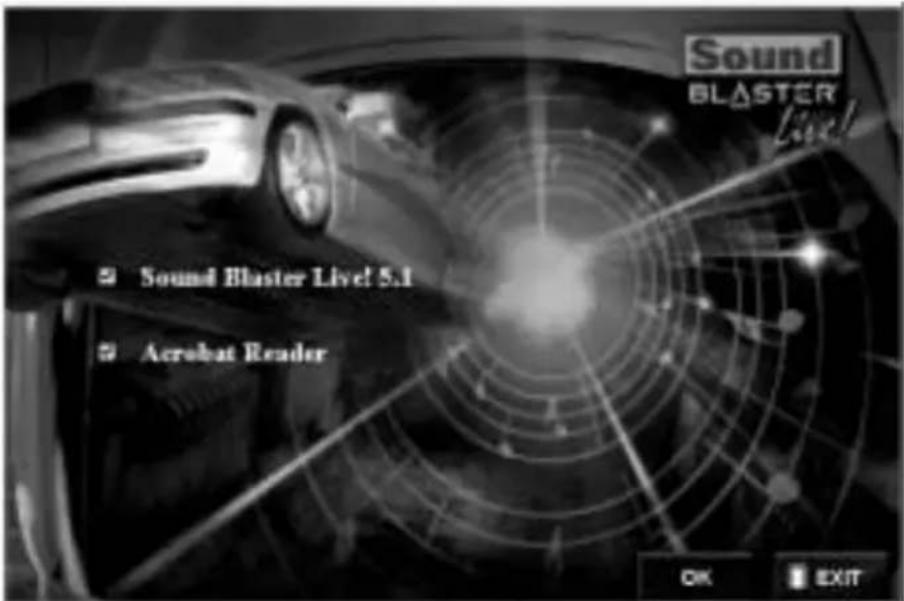

2. Plaats de installatie-CD in de CD-ROM-drive. Windows wordt gestart en het volgende scherm verschijnt:

Sound BLASTER Live! Sound Blaster Live! 5.1 Acrobat Reader OK EXIT

1. Klik op OK.
2. Volg de instructies op het scherm om de software te installeren.

Mocht u meer gedetailleerde informatie vereisen over de installatie en het gebruik van uw SB Live! Player 5.1-geluidskaart, dan raadpleegt u de on line handleiding Handboek met SB Live! Player 5.1 op uw installatie-CD.

Voer het volgende programma uit in Windows 95/98/NT 4.0, 2000 en Windows ME. Dubbel klik op het .exe bestand onder D:\MANUALS\NEDERLNDS\NEDERLNDS\

Acrobat Reader 4.05 is nu geïnstalleerd. Dubbelklik op het pictogram en selecteer vervolgens Openen in het menu Bestand. Selecteer D:\MANUALS\NEDERLNDS\NEDERLNDS.PDF om het handboek te openen.

Wat te doen bij problemen

Bewaar alle inhoud, evenals de verpakking en het aankoopbewijs tot u volledig tevreden bent over dit product.

Als u een probleem hebt met uw Creative-product en van mening bent dat een reparatie of een vervanging noodzakelijk is, ga dan na op welke datum u het product hebt aangeschaft en ga als volgt te werk:

Binnen 30 dagen na aanschaf

Als de kassabon aangeeft dat u het product nog geen 30 dagen geleden hebt aangeschaft, kunt u via de telefoon technische ondersteuning verkrijgen of u kunt het product in zijn geheel retourneren aan de leverancier om het te vervangen of om een krediet te ontvangen (zie Creative Technical Services voor telefoonnummers).

Meer dan 30 dagen na aanschaf

Neem eerst contact op met de Europese technische ondersteuning (zie Creative Technical Services voor telefoonnummers) om vast te stellen wat het probleem is en voor informatie over de reparatieprocedure. Creative Labs vereist dat alle apparaten die ter reparatie/vervanging worden aangeboden van een autorisatienummer worden voorzien.

Product ter reparatie aanbieden

☐ Neem contact op met de technische ondersteuningsdienst voor het verkrijgen van uw autorisatienummer voor reparatie/vervanging van het product.
☐ De technische ondersteuningsdienst laat u weten hoe u het betreffende product dient te retourneren voor reparatie/vervanging.
☐ U dient het betreffende hardware-item alleen te retourneren naar het adres dat is opgegeven door de technische ondersteuningsdienst. Behoud alle software, accessoires en de oorspronkelijke verpakking.

□ Vermeld het autorisatienummer duidelijk op de buitenkant van de verpakking waarin u het betreffende hardware-item retourneert.
□ Na ontvangst van het defecte item, zal Creative Labs uw verzoek verwerken en ervoor zorgen dat het item weer aan u wordt geretourneerd.

Creative mag het product repareren of vervangen met behulp van nieuwe of gerepareerde onderdelen. De defecte onderdelen worden het eigendom van Creative. De garantietermijn voor het gerepareerde/vervangen onderdeel bedraagt 90 dagen, ingaande op de dag dat Creative het product terugstuurt, of de resterende, oorspronkelijke garantietermijn (de langste garantietermijn geldt).

Om te vermijden dat u invoerrechten moet betalen wanneer u een product van buiten de EG naar Creative Labs stuurt, moet u de betreffende douaneformulieren invullen voordat u het product verzendt (reken op 30 dagen).

Beperkte garantie

Creative Labs (Ireland) Limited ("Creative") garandeert alleen u als oorspronkelijke koper gedurende een termijn van twee jaar of gedurende een andere, door Creative bepaalde termijn of wettelijk voorgeschreven termijn ("garantietermijn") dat het door u aangeschafte product vrij is van materiaal- en fabricagefouten.

De enige wettelijke verplichting van Creative en het enige waarop u aanspraak kunt maken is, ter exclusieve beoordeling van Creative, de reparatie of vervanging (door een zelfde of overeenkomend model) van het product of bijbehorend(e) item(s) welke niet voldoet/voldoen aan de in de hierboven onder “Beperkte garantie” gestelde bepalingen. Dit product/deze onderdelen moeten binnen de garantietermijn samen met een kopie van het aankoopbewijs zijn teruggezonden aan de geautoriseerde distributeur of leverancier van Creative.

Wat niet door deze garantie wordt gedekt

Creative wijst, tot het volgens de van toepassing zijnde wetten maximaal toelaatbare, alle andere garanties en voorwaarden, direct of indirect, af. Hieronder wordt verstaan de voorwaarden op het gebied van kwaliteit, verkoopbaarheid of geschiktheid voor een bepaald doel met betrekking tot het gebruik van dit product. Creative wijst eveneens elke verplichting af om producten voor alle werkomgevingen te ondersteunen, bijvoorbeeld een verzekering dat samenwerking met toekomstige versies van software of hardware mogelijk zal zijn. Creative noch haar licentiegevers zijn verantwoordelijk voor enige indirecte, incidentele, speciale of gevolgschade, noch voor enige winstderving, verlies van tegoeden of van gegevens, welke voortvloeit uit of is gerelateerd aan het gebruik van dit product, zelfs indien Creative of haar licentiegevers op de hoogte zijn gesteld van de mogelijkheid van zulk verlies.

In het bijzonder dekt deze garantie geen storingen van het product als deze het gevolg zijn van ongeluk, misbruik, wijzigingen (uitgevoerd door personen die niet werken voor Creative of door haar hiertoe geautoriseerde bedrijven), vocht, corrosieve omgeving, transport, vermogenssprongen of abnormale arbeidsomstandigheden. Deze garantie dekt geen slijtage die het gevolg is van normaal gebruik. U wordt in het bijzonder aangeraden om voor veiligheidsdoeleinden een reservekopie te maken van de software welke bij dit product is geleverd.

Deze garantie verschaft u specifieke wettelijke rechten. U kunt ook over andere rechten beschikken, die per land verschillen. Bepaalde beperkingen in deze garantievoorwaarden worden door het rechtssysteem van bepaalde landen niet toegestaan. Het is dus mogelijk dat bepaalde beperkingen voor u niet gelden.
