BRUGSANVISNING Sound Blaster Live Player 5.1 CREATIVE

Før du starter....84

Identifisere kontaktene på lydkortet....84

Hva nå... Tre trinn for installering....85

Trinn 1: Installere lydkortet....86

Trinn 2: Installere enhetsdrivere ....87

Trinn 3: Installere programvaren ....89

Hvis du har problemer ....90

Hvad indeholder pakken....93

Hvad skal du bruge....93

Inden du går i gang 94

Oversigt over stikkene på lydkortet....94

Hvad skal du gøre nu... Følg starttrinene 1-2-3....95

Trin 1: Installation af lydkortet....96

Trin 2: Installation af enhedsdrivere....97

Trin 3: Installation af softwaren ....99

Hvis der opstår et problem 100

Returnering af produktet til reparation:....100

Begrænset garanti 101

Om du skulle få problem

Denne Produktveiledningen inneholder lettfattelige anvisninger for hvordan du raskt installerer og konfigurerer SB Live! Player 5.1 på datamaskinen.

Innholdet i pakken

Følg denne fremgangsmåten när du skal installere SB Live! Player 5.1-lydkortet:

Hvis du har problemer

(Ta vare på alt, inkludert emballasje og kjøpsbevis til du er sikker på at du er fornøyd med produktet).

For å unngå toll når du sender et produkt til Creative Labs fra land utenfor EU må du fylle ut alle nødvendige tolldokumenter før du sender produktet (beregn 30 dagers behandlingstid).

Begrenset garantiansvar

Følgende omfattes ikke av garantien:

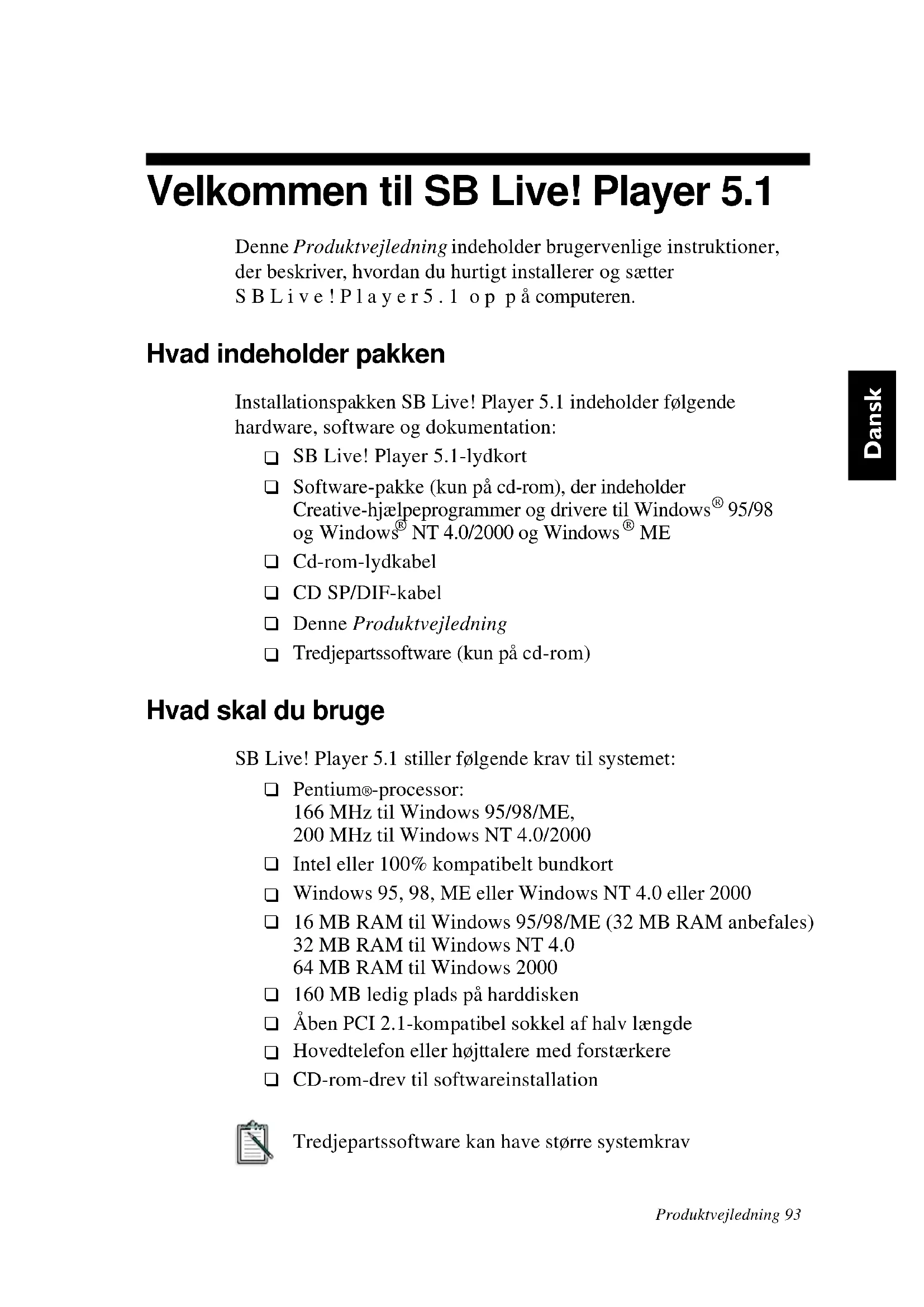

Denne Produktvejledning indeholder brugervenlige instruktioner, der beskriver, hvordan du hurtigt installerer og sætter S B L i v e ! P l a y e r 5 . 1 o p på computeren.

Hvad indeholder pakken

Installationspakken SB Live! Player 5.1 indeholder følgende hardware, software og dokumentation:

SB Live! Player 5.1-lydkort
☐ Software-pakke (kun på cd-rom), der indeholder Creative-hjælpeprogrammer og drivere til Windows ^® 95/98 og Windows ^® NT 4.0/2000 og Windows ^® ME
□ Cd-rom-lydkabel
□ CD SP/DIF-kabel
☐ Denne Produktvejledning
☐ Tredjepartssoftware (kun på cd-rom)

Hvad skal du bruge

☐ Pentium®-processor: 166 MHz til Windows 95/98/ME, 200 MHz til Windows NT 4.0/2000
Intel eller 100% kompatibelt bundkort
☐ Windows 95, 98, ME eller Windows NT 4.0 eller 2000
☐ 16 MB RAM til Windows 95/98/ME (32 MB RAM anbefales) 32 MB RAM til Windows NT 4.0 64 MB RAM til Windows 2000
☐ 160 MB ledig plads på harddisken
☐ Åben PCI 2.1-kompatibel sokkel af halv længde
☐ Hovedtelefon eller højttalere med forstærkere
☐ CD-rom-drev til softwareinstallation

Åbn SB Live! Player 5.1-installationspakken, og kontroller, at du har modtaget alle delene på paklisten. Kontakt den forhandler, du købte SB Live! Player 5.1-installationspakken hos, hvis en eller flere dele mangler eller er beskadiget.

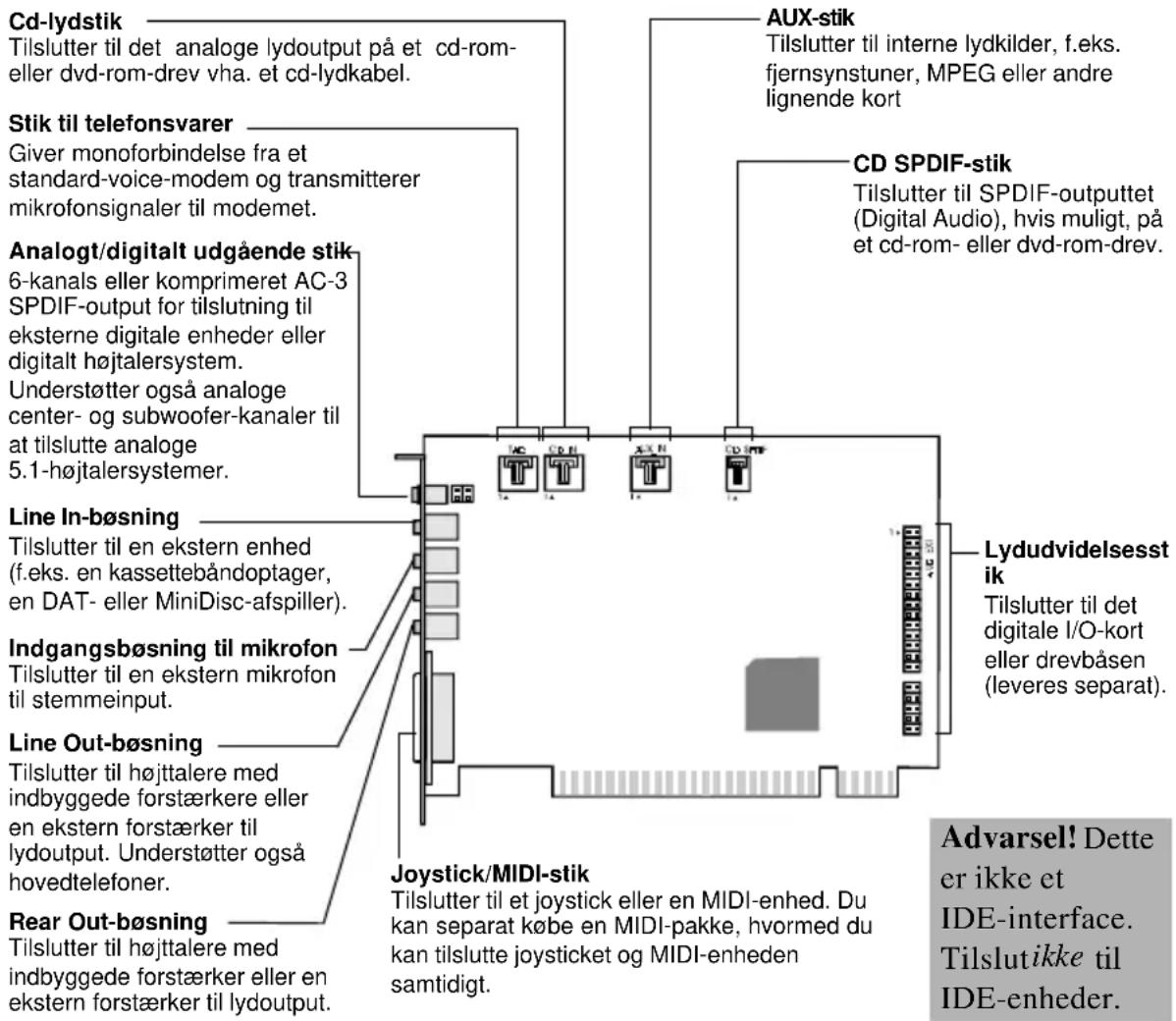

Oversigt over stikkene på lydkortet

Cd-lydstik Tilslutter til det analoge lydoutput på et cd-rom- eller dvd-rom-drev vha. et cd-lydkabel. Stik til telefonsvarer Giver monoforbindelse fra et standard-voice-modem og transmitterer mikrofonsignaler til modemet. Analogt/digitalt udgående stik 6-kanals eller komprimeret AC-3 SPDIF-output for tilslutning til eksterne digitale enheder eller digitalt højtalersystem. Understøtter også analoge center- og subwoofer-kanaler til at tilslutte analoge 5.1-højtalersystemer. Line In-bøsning Tilslutter til en ekstern enhed (f.eks. en kassettebändoptager, en DAT- eller MiniDisc-afspiller). Indgangsbøsning til mikrofon Tilslutter til en ekstern mikrofon til stemmeinput. Line Out-bøsning Tilslutter til højttalere med indbyggede forstærkere eller en ekstern forstærker til lydoutput. Understøtter også hovedtelefoner. Rear Out-bøsning Tilslutter til højttalere med indbyggede forstærker eller en ekstern forstærker til lydoutput. AUX-stik Tilslutter til interne lydkilder, f.eks. fjernsynstuner, MPEG eller andre lignende kort CD SPDIF-stik Tilslutter til SPDIF-outputtet (Digital Audio), hvis muligt, på et cd-rom- eller dvd-rom-drev. Lydudvidelsesst ik Tilslutter til det digitale I/O-kort eller drevbåsen (leveres separat). Joystick/MIDI-stik Tilslutter til et joystick eller en MIDI-enhed. Du kan separat købe en MIDI-pakke, hvormed du kan tilslutte joysticket og MIDI-enheden samtidigt. Advarsel! Dette er ikke et IDE-interface. Tilslutikke til IDE-enheder.

Mini jack-stik og stik på SB Live! Player 5.1-lydkortet.

Statisk elektricitet kan beskadige følsomme elektroniske komponenter. Aflad kroppens statiske elektricitet ved at berøre en jordforbundet overflade, f.eks. en af computerens metaldele, inden du installerer SB Live! Player 5.1-lydkortet.

Hvad skal du gøre nu... Følg starttrinene 1-2-3

Følg starttrinene 1-2-3 for hurtigt at installere SB Live! Player 5.1 på computeren:

Trin 1

Installation af lydkortet

• Installer kortet i et ledigt udvidelsesstik
• Tilslut cd-rom-lydkablet
• Tilslut hovedtelefoner eller højttalere med indbyggede forstærkere

Du finder flere oplysninger i “Trin 1: Installation af lydkortet” på side 96.

Trin 2

Installation af enhedsdrivere

• Indsæt installations-cd'en i cd-rom-drevet
• Brug Update Device Driver Wizard i forbindelse med Windows 95/98/ME, og følg instruktionerne
• Brug skærmen Creative Audio Software ved installation på systemer med Windows NT 4.0/2000, og følg instruktionerne
• Kontroller, at enhedsdriverne er korrekt installeret

Du finder flere oplysninger i “Trin 2: Installation af enhedsdrivere” på side 97.

Trin 3

Installation af softwaren

• Sæt installations-cd'en i cd-rom-drevet
• Brug skærmen Install Selected Components, og følg instruktionerne

Du finder flere oplysninger i “Trin 3: Installation af softwaren” på side 99.

Trin 1: Installation af lydkortet

Følg nedenstående trin for at installere SB Live! Player 5.1-lydkortet:

1. Sluk computeren, og kobl den og alle ydre enheder fra.

2. Åbn computerens kabinet. I manualen til computeren kan du finde en vejledning heri.

3. Find et ledigt PCI-udvidelsesstik til SB Live! Player 5.1-kortet. Fjern dækslet til stikket på bagsiden af kabinettet, tag fat i kortets øverste kant, og pres det forsigtigt ned i stikket. Fastgør kortet med en skrue.

ii. Fastgør kortet til stikket med en skrue. Ubrugte klammer i. Pres forsigtigt lydkortet ned i stikket. PCI-stik ISA-stik

Fastgørelse af lydkortet til PCI-udvidelseskortpladsen.

1. Tilslut den ene ende af cd-rom-lydkablet til CD-lydstikket på kortet, og tilslut den anden ende af kablet til det indvendige lydstik på bagsiden af cd-rom-drevet.

Hvis cd-rom-drevet understøtter digitalt output, skal du tilslutte den ene ende af 2-bens-kablet til CD-SPDIF-stikket på kortet og den anden ende til den digitale udgang bag på cd-rom-drevet.

1. Tilslut hovedtelefoner eller front-/baghøjttalere med indbyggede forstærkere til det korrekte jack-stik på kortet. Se afsnittet "Oversigt over stikkene på lydkortet" på side 94.

2. Monter computerens kabinet igen, og tænd computeren og alle ydre enheder.

Trin 2: Installation af enhedsdrivere

Følg nedenstående trin, hvis du kører Windows 95/98/ME:

1. Tænd computeren.

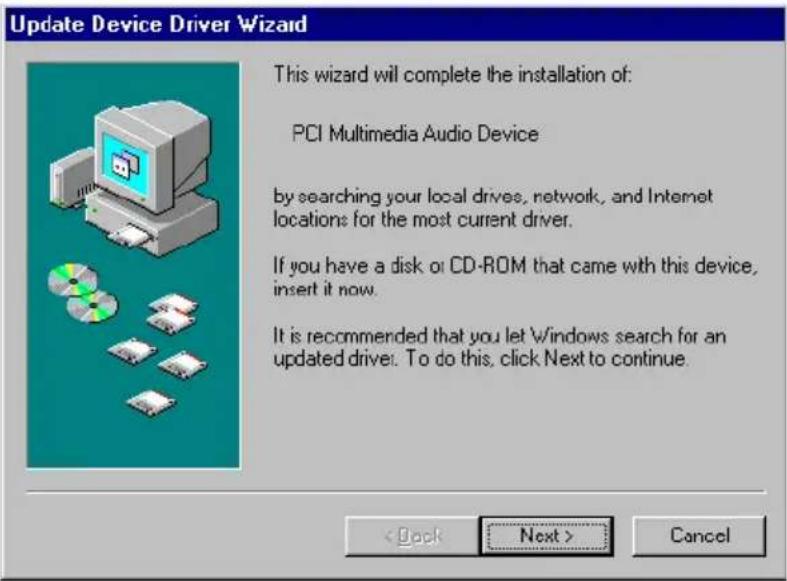

Windows 95/98/ME starter og viser kort en meddelelse, der fortæller, at den nye hardware (lydkort) er blevet fundet. Følgende skæmbillede vises:

1. Læs instruktionerne på skærmen, og klik på Next. Windows søger efter enhedsdriveren. Hvis den ikke finder nogen, vises dialogboksen Update Device Driver Wizardigen.
2. Klik på Andre placeringer. Dialogboksen Select Other Locations vises.
3. Klik på Gennemse. Dialogboksen Browse for Foldervises.
4. Dobbeltklik på ikonet for cd-rom-drevet, og marker mappen: Audio\English\Win9xdrv eller Wdmdrv.
5. Klik to gange på OK, og klik derefter på Finish, når dialogboksen Update Device Driver Wizard vises igen. De nødvendige filer kopieres til computerens harddisk.

6. Hvis dialogboksen Copying Files meddeler, at filen a3d.dll ikke blev fundet, skal du gentage trin 4 og 5, markere filena3d.dll og derefter klikke to gange på OK. Filen a3d.dll kopieres til computerens harddisk.

7. Klik på Udfør, når dialogboksen Update Device Driver Wizard vises igen, og genstart derefter computeren.

Klik på systemikonet i Kontrolpanel for at kontrollere, at enhedsdriverne blev korrekt installeret. Marker Enhedshåndtering, og dobbeltklik på ikonet Lyd-, video- og spilcontrollere for at få vist de installerede drivere. Hvis ikonet ? eller ! vises ved siden af den angivne enhedsdriver, skal du markere enheden, klikke på Fjern og gentage trin 1-8.

Følg nedenstående trin, hvis du kører Windows NT 4.0/2000:

1. Tænd computeren.
2. Sæt installations-cd'en i cd-rom-drevet. Skærmen Creative Audio Softwarevises.
3. Følg instruktionerne på skærmen for at udføre installationen, hvorefter du skal starte pc'en igen.

Klik på ikonet Multimedier i Kontrolpanel for at kontrollere, at enhedsdriverne blev korrekt installeret. Marker Enheder, og dobbeltklik på ikonet Lyd-, video- og spilcontrollere for at få vist de installerede drivere. Hvis der opstår problemer, skal du markere enheden, trykke på Fjern og gentage trin 1-3.

Trin 3: Installation af softwaren

Følg nedenstående trin for at installere SB Live! Player 5.1-softwaren:

1. Tænd computeren.

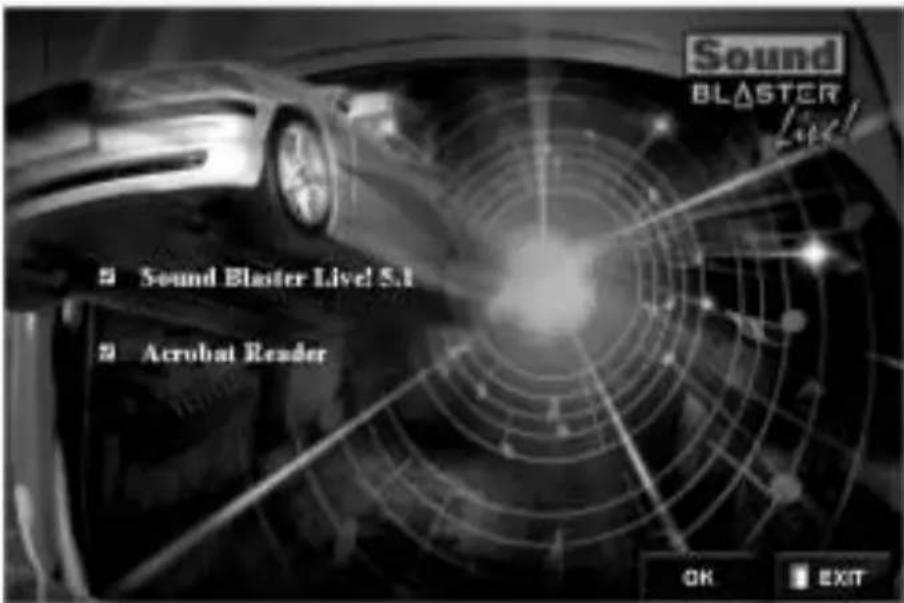

2. Sæt installations-cd'en i cd-rom-drevet. Windows starter, og følgende skæmbillede vises:

Sound BLASTER Sound Blaster Live! 5.1 Acrobat Reader OK EXIT

1. Klik på OK.

2. Følg vejledningen på skærmen for at installere softwaren.

Yderligere oplysninger om installation og brug af SB Live! Player 5.1-kortet finder du i online-vejledningen SB Live! Player 5.1 Brugervejledning på installations-cd'en.

Nu er Acrobat Reader 4.05 installeret. Dobbeltklik på ikonet, og vælg File, Open D:\MANUALS\DANSK\DANSK.PDFfor at få adgang til online-vejledningen.

Hvis der opstår et problem

Opbevar hele indholdet, inklusive emballage og kvittering, indtil du er helt tilfreds med produktet.

Hvis der opstår et problem med produktet fra Creative, og du mener, det er nødvendigt at reparere eller ombytte det, skal du kontrollere købsdatoen og følge vejledningen nedenfor:

Inden 30 dage fra købsdatoen:

Hvis kvitteringen viser, at produktet er under 30 dage gammelt, bestemmer du selv, om du vil tilkalde Teknisk Support for at få assistance eller returnere hele produktet til forhandleren med henblik på ombytning eller refusion af købesummen (se sektionen Creative Technical Services vedrørende de numre, du kan kontakte).

Efter 30 dage fra købsdatoen:

Kontakt først den europæiske tekniske support (se sektionen Creative Technical Services vedrørende numrene, du kan kontakte) for at finde ud af, hvori problemet består og få oplysninger om proceduren for returnering. Creative Labs forudsætter, at der først udstedes et autorisationsnummer, før produktet returneres til reparation/udskiftning.

Returnering af produktet til reparation:

• Kontakt teknisk support for at få et autorisationsnummer til reparation/ombytning af produktet.
  ☐ Teknisk Support oplyser, hvordan det pågældende produkt sendes tilbage til reparation eller udskiftning.
  ☐ Du skal kun sende den pågældende hardwaredel, og den skal sendes til den adresse, der oplyses hos Teknisk Support. Behold venligst al software, alt ekstraudstyr og originalemballagen.
  ☐ Anfør autorisationsnummeret tydeligt uden på den pakke, du returnerer hardwaredelen i.
  ☐ Når den beskadigede del er modtaget, vil Creative Labs behandle din anmodning og sørge for returnering.

Creative kan ombytte eller reparere produktet med nye eller istandsatte dele, og de fejlbehæftede dele bliver Creative's ejendom. Garantiperioden for det reparerede/ombyttede produkt er enten 90 dage fra afsendelsen fra Creative eller produktets resterende oprindelige garantiperiode, hvis denne er længst.

For at undgå opkrævning af told, når et produkt sendes til Creative Labs fra et sted uden for EU, skal du udfylde de relevante toldpapirer, inden du sender produktet (ekspeditionstiden er ca. 30 dage).

Begrænset garanti

Creative Labs (Irland) Limited (“Creative”) garanterer kun overfor den oprindelige køber, at hardwareproduktet er fri for defekter i materialer og udførelse i en periode på to år fra købsdatoen eller i en tilsvarende periode, der udtrykkelig er angivet af Creative eller i henhold til gældende lov (“Garantiperiode”).

Creative's erstatningspligt eller din ret til afhjælpning af fejl beror alene på Creative's skøn, og vil ske i form af reparation eller udskiftning (med samme eller tilsvarende model) af hardware eller medfølgende komponenter, der ikke opfylder kravene til "Begrænset garanti", der er forklaret herover, og som returneres til Creative eller en autoriseret distributør eller forhandler i Garantiperiode med en kopi af din betalingskvittering.

Denne garanti dækker ikke:

I den udstrækning det er juridisk muligt, frasiger Creative sig ansvaret for alle andre garantier, udtrykkelige eller underforståede, herunder garanti for kvalitet, salgbarhed eller egnethed til et bestemt formål, for dette produkt. Creative fraskriver sig endvidere al ansvar for og forpligtelse til at understøtte produkter til alle operativsystemmiljøer - f.eks. i form af sikring af kompatibilitet med fremtidige versioner af software eller hardware. Creative og dets licensgivere kan under ingen omstændigheder gøres ansvarlige for indirekte, hændelige, særlige skader eller følgeskader, eller for tabt fortjeneste, opsparing eller tab

af data, der forårsages af brugen af dette produkt, heller ikke hvis Creative eller dets licensgivere er underrettede om muligheden af sådanne skader.

Denne garanti dækker især ikke produktfejl, der er forårsaget af uheld, misbrug, forkert brug eller ændringer (foretaget af andre personer end Creative-personale eller deres autoriserede reparatører), fugt, ætsning, levering, stærkstrøm, eller unormale arbejdsbetingelser. Denne garantierklæring dækker ikke normal slitage. Det anbefales, at du af sikkerhedsmæssige årsager tager en sikkerhedskopi af al software, der leveres med Creative-produktet.

Denne garanti giver dig specifikke juridiske rettigheder. Du kan have andre rettigheder. Dette er forskelligt fra land til land. Visse begrænsninger i denne garanti er ikke lovlige i henhold til gældende regler i nogle lande, så nogle af begrænsninger heri, gælder muligvis ikke for dig.
