KÄYTTÖOHJE Sound Blaster Live Player 5.1 CREATIVE

SB Live! Player 5.1 -äänikortti

Pakkauksen sisältö 103

Järjestelmävaatimukset 103

Alkutoimet....104

Äänikortin liittimet....104

Seuraavaksi... Vaiheet 1-2-3....105

Vaihe 1: Äänikortin asentaminen 106

Vaihe 2: Laiteohjainten asentaminen ....107

Vaihe 3: Ohjelmiston asentaminen....109

Ongelmatapauksissa....110

Tuotteen palauttaminen korjattavaksi: ....110

Rajoitettu Takuu ....111

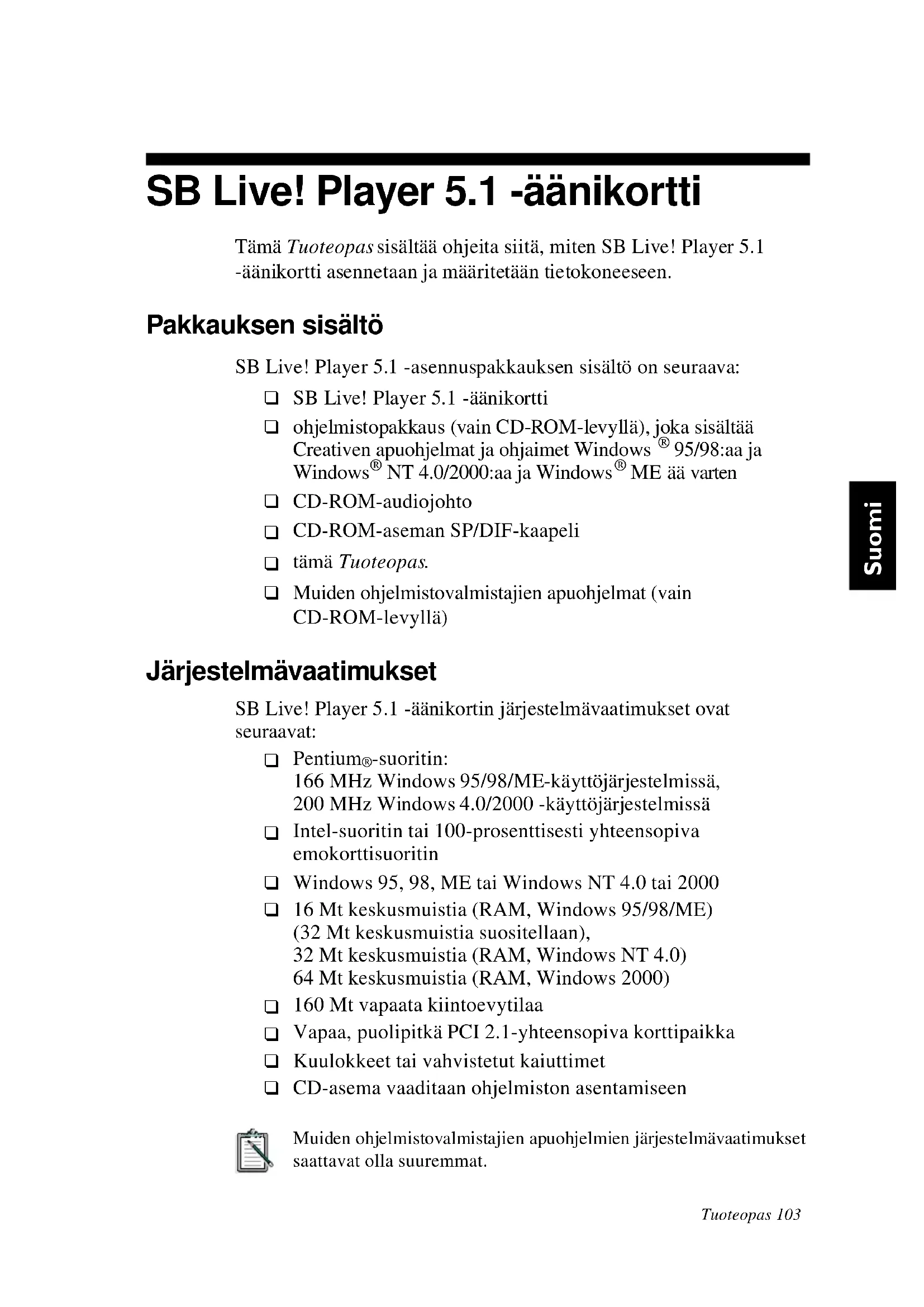

SB Live! Player 5.1 -äänikortti

Tämä Tuoteopas sisältää ohjeita siitä, miten SB Live! Player 5.1 -äänikortti asennetaan ja määritetään tietokoneeseen.

Pakkauksen sisältö

SB Live! Player 5.1 -asennuspakkauksen sisältö on seuraava:

☐ SB Live! Player 5.1 -äänikortti
☐ ohjelmistopakkaus (vain CD-ROM-levyllä), joka sisältää Creativen apuohjelmat ja ohjaimet Windows ^® 95/98:aa ja Windows ^® NT 4.0/2000:aa ja Windows ^® ME ää varten
□ CD-ROM-audiojohto
□ CD-ROM-aseman SP/DIF-kaapeli
□ tämä Tuoteopas.
☐ Muiden ohjelmistovalmistajien apuohjelmat (vain CD-ROM-levyllä)

Järjestelmävaatimukset

SB Live! Player 5.1 -äänikortin järjestelmävaatimukset ovat seuraavat:

☐ Pentium®-suoritin: 166 MHz Windows 95/98/ME-käyttöjärjestelmissä, 200 MHz Windows 4.0/2000 -käyttöjärjestelmissä

Intel-suoritin tai 100-prosenttisesti yhteensopiva emokorttisuoritin

☐ Windows 95, 98, ME tai Windows NT 4.0 tai 2000

☐ 16 Mt keskusmuistia (RAM, Windows 95/98/ME) (32 Mt keskusmuistia suositellaan), 32 Mt keskusmuistia (RAM, Windows NT 4.0) 64 Mt keskusmuistia (RAM, Windows 2000)

☐ 160 Mt vapaata kiintoevytilaa

□ Vapaa, puolipitkä PCI 2.1-yhteensopiva korttipaikka

□ Kuulokkeet tai vahvistetut kaiuttimet

□ CD-asema vaaditaan ohjelmiston asentamiseen

Muiden ohjelmistovalmistajien apuohjelmien järjestelmävaatimukset saattavat olla suuremmat.

Alkutoimet

Avaa SB Live! Player 5.1 -äänikortin asennuspakkaus ja tarkista, että siinä on kaikki pakkausluettelossa mainitut osat. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys jälleenmyyjään, jolta olet ostanut SB Live! Player 5.1 -asennuspakkauksen.

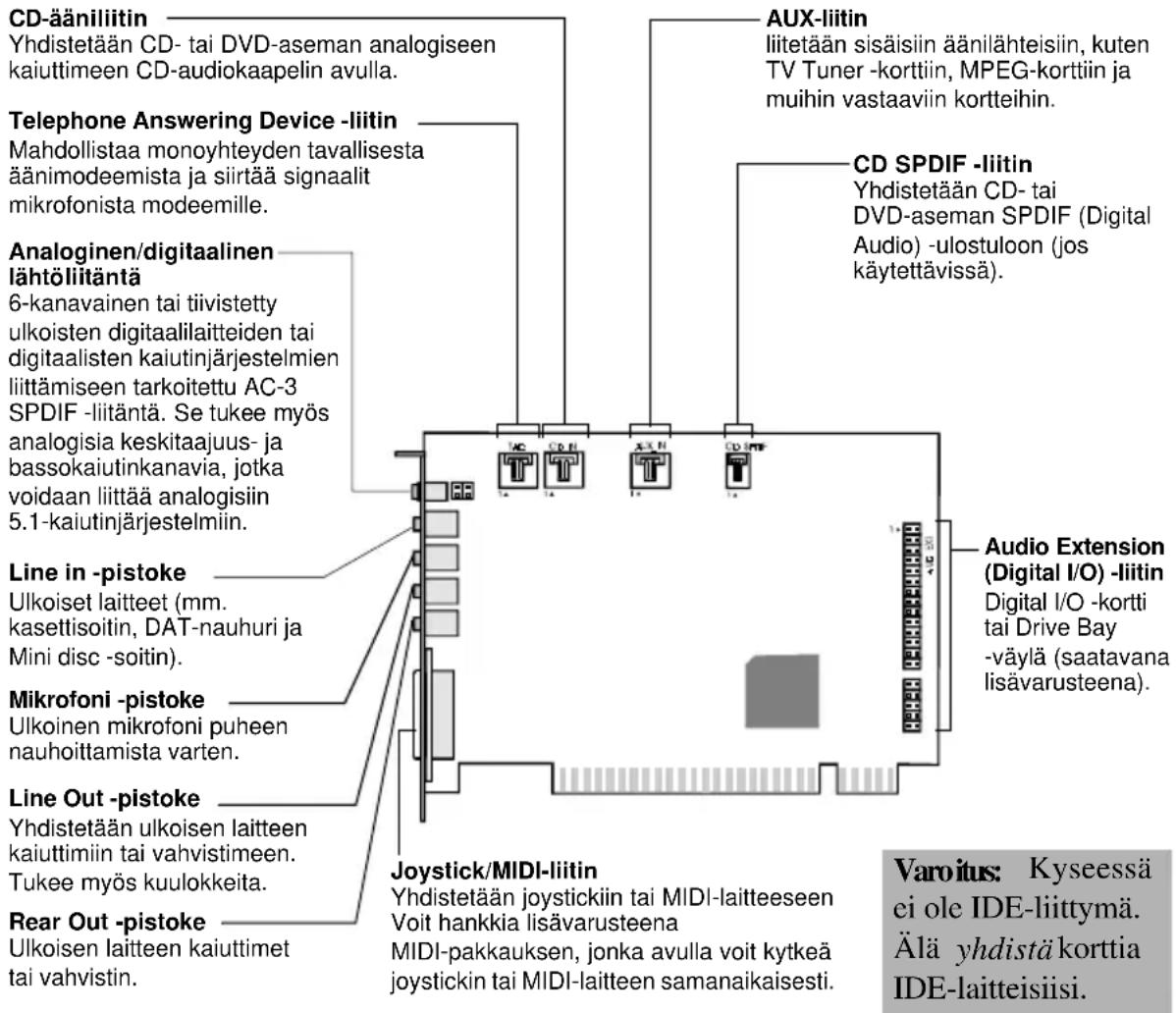

Äänikortin liittimet

CD-äänliitin Yhdistetään CD- tai DVD-aseman analogiseen kaiuttimeen CD-audiokaapelin avulla. Telephone Answering Device -liitin Mahdollistaa monoyhteyden tavallisesta äänimodeemista ja siirtää signaalit mikrofonista modeemille. Analoginen/digitalinen lähtöliitäntä 6-kanavainen tai tiivistetty ulkoisten digitaalilaitteiden tai digitaalisten kaiutinjärjestelmien liittämiseen tarkoitettu AC-3 SPDIF -liitäntä. Se tukee myös analogisia keskitaajuus- ja bassokaiutinkanavia, jotka voidaan liittää analogisiin 5.1-kaiutinjärjestelmiin. Line in -pistoke Ulkoiset laitteet (mm. kasettisoitin, DAT-nauhuri ja Mini disc -soitin). Mikrofoni -pistoke Ulkoinen mikrofoni puheen nauhoittamista varten. Line Out -pistoke Yhdistetään ulkoisen laitteen kaiuttimiin tai vahvistimeen. Tukee myös kuulokkeita. Rear Out -pistoke Ulkoisen laitteen kaiuttimet tai vahvistin. Aux-liitin liitetään sisäisiin äänilähteisiin, kuten TV Tuner -korttiin, MPEG-korttiin ja muihin vastaaviin kortteihin. CD SPDIF -liitin Yhdistetään CD- tai DVD-aseman SPDIF (Digital Audio) -ulostuloon (jos käytettävissä). Audio Extension (Digital I/O) -liitin Digital I/O -kortti tai Drive Bay -väylä (saatavana lisävarusteena). Joystick/MIDI-liitin Yhdistetään joystickiin tai MIDI-laitteeseen Voit hankkia lisävarusteena MIDI-pakkauksen, jonka avulla voit kytkeä joystickin tai MIDI-laitteen samanaikaisesti. Varoitus: Kyseessä ei ole IDE-liittymä. Älä yhdistä korttia IDE-laitteisiisi.

SB Live! Player 5.1 -äänikortin liittimet

Staattinen sähkö voi vahingoittaa herkkiä elektronisia osia. Pura staattinen sähkö itsestäsi koskettamalla maadoitettua pintaa, esimerkiksi tietokoneen kotelon metallikilpeä, ennen kuin asennat S B L i v e ! P l a y e r 5 . 1 - äänikortin.

Seuraavaksi... Vaiheet 1-2-3

Voit asentaa SB Live! Player 5.1 -äänikortin nopeasti noudattamalla vaiheiden 1-2-3 ohjeita:

Vaihe 1

Äänikortin asentaminen

• asenna kortti vapaaseen laajennuspaikkaan
• kytke CD-ROM-audiojohto
• kytke aktiivikaiuttimet tai kuulokkeet.

Lisätietoa on kohdassa “Vaihe 1: Äänikortin asentaminen” sivulla 106.

Vaihe 2

Laiteohjainten asentaminen

• aseta asennuslevy CD-ROM-asemaan
• käytä Windows 95/98/ME -asennuksessa Ohjattua laiteohjaimen päivitystä ja noudata ohjeita
• käytä Windows NT 4.0/2000 -asennuksessa Creative Audio Software-näyttöä ja noudata ohjeita
• tarkista, että laiteohjaimet on asennettu oikein.

Lisätietoja on kohdassa “Vaihe 2: Laiteohjainten asentaminen” sivulla 107.

Vaihe 3

Ohjelmiston asentaminen

• aseta asennuslevy CD-ROM-asemaan
• käytä Install Selected Components -näyttöä ja noudata ohjeita

Lisätietoja on kohdassa “Vaihe 3: Ohjelmiston asentaminen” sivulla 109.

Vaihe 1: Äänikortin asentaminen

S B L i v e! P l a y e r 5 . 1 - äänikortti asennetaan seuraavasti:

1. Katkaise virta tietokoneesta ja kaikista oheislaitteista ja irrota niiden pistokkeet pistorasiasta.

2. Poista tietokoneen kansi. Katso tarvittaessa lisäohjeita tietokoneen oppaasta.

3. Paikanna vapaa PCI-laajennuspaikka SB Live! Player 5.1 -korttia varten. Kun laajennuspaikan suojus on poistettu, pitele korttia yläreunasta ja paina se varovaisesti hyvin paikoilleen. Kiinnitä kortti ruuvilla.

ii. Kiinnitä kortti korttipaikkaan ruuvilla.

Käyttämättömät pitimet i. Paina äänikortti varovaisesti korttipäikkaan. PCI-korttipäikka ISA-korttipäikka

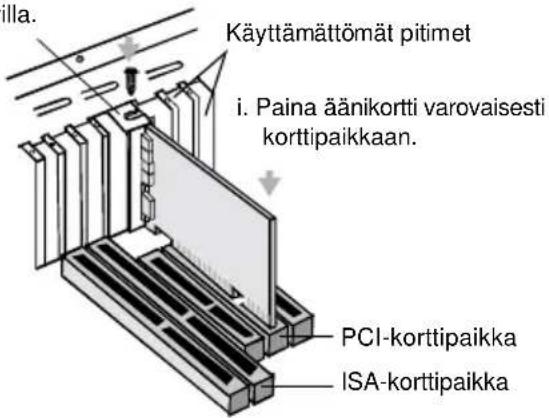

Äänikortin asentaminen PCI-laajennuspaikkaan.

1. Kytke CD-ROM-audiojohdon toinen pää kortin CD-audioliittimeen ja toinen pää CD-ROM-aseman takaosassa olevaan sisäiseen audioliittimeen.

2. Kytke aktiivikaiuttimet tai kuulokkeet kortin sopivaan liittimeen. Lisätietoja on kohdassa “Äänikortin liittimet” sivulla 104.

3. Aseta tietokoneen kansi paikalleen ja kytke virta tietokoneeseen ja oheislaitteisiin.

Vaihe 2: Laiteohjainten asentaminen

Jos käytät Windows 95/98/ME -käyttöjärjestelmää, noudata seuraavia ohjeita:

1. Kytke virta tietokoneeseen.

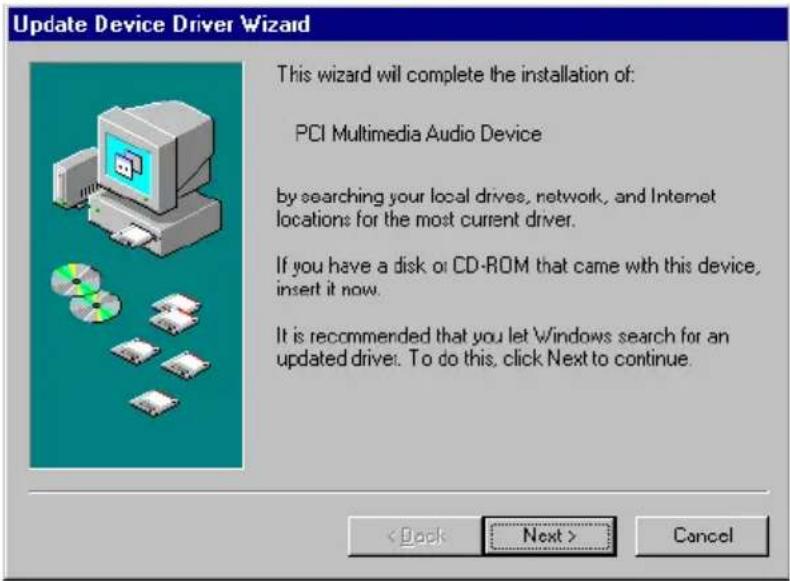

Windows 95/98/ME käynnistyy ja näyttöön tulee hetkeksi sanoma, joka ilmoittaa, että järjestelmä on tunnistanut uuden laitteen (äänikortin). Sitten esiin tulee seuraava näyttö:

1. Lue näytössä olevat ohjeet ja napsauta Seuraava-painiketta. Windows etsii laiteohjainta. Jos sitä ei löydy, esiin tulee uudelleen Ohjattu laiteohjaimen päivitys-valintaikkuna
2. Napsauta Muut sijainnit -painiketta. Näyttöön tulee Valitse muut sijainnit -valintaikkuna.
3. Napsauta Selaa-painiketta. Näyttöön tulee Selaa kansioita -valintaikkuna.
4. Kaksoisnapsauta CD-ROM-aseman kuvaketta ja valitse kansio Audio\English\Win9xdrv tai Wdmdrv.

5. Kaksoisnapsauta OK-painiketta ja, kun Ohjattu laiteohjaimen päivitys -valintaikkuna tulee uudelleen näyttöön, napsauta Valmis-painiketta. Tarvittavat tiedostot kopioituvat tietokoneen kovalevylle.

6. Jos Kopioi tiedostoja -valintaikkuna ilmoittaa, että a3d.dll-tiedostoa ei löydy, toista vaiheet 4 ja 5, valitse a3d.dll-tiedosto ja kaksoisnapsauta OK-painiketta. a3d.dll-tiedosto kopioituu tietokoneen kovalevylle.

7. Kun näyttöön tulee uudelleen Ohjattu laiteohjaimen päivitys -valintaikkuna, napsauta Valmis-painiketta ja käynnistä sitten tietokone uudelleen.

Voit tarkistaa, onko laiteohjaimet asennettu oikein, napsauttamalla Järjestelmä-painiketta Ohjauspaneelissa. Saat esiin asennetut ohjaimet valitsemalla ensin Laitehallinnan ja kaksoisnapsauttamalla sitten Ääni-, video- ja peliohjaimet -kuvaketta. Jos luettelossa olevan laiteohjaimen vieressä on?- tai !-kuvake , valitse laite, napsauta Poista-painiketta ja toista vaiheet 1-8.

Jos käytät Windows NT 4.0/2000 -käyttöjärjestelmää, noudata seuraavia ohjeita:

1. Kytke virta tietokoneeseen.
2. Aseta asennuslevy CD-ROM-asemaan. Näyttöön tulee Creative Audio Software-näyttö.
3. Tee asennus näytössä olevien ohjeiden mukaisesti ja käynnistä sitten tietokone uudelleen.

Voit tarkistaa, onko laiteohjaimet asennettu oikein, napsauttamalla Multimedia-painiketta Ohjauspaneelissa. Saat esiin asennetut ohjaimet valitsemalla ensin Laitteet ja kaksoisnapsauttamalla sitten Ääni-, video- ja peliohjaimet -kuvaketta. Jos ilmenee ongelmia, valitse laite, napsauta Poista-painiketta ja toista vaiheet 1-3.

Vaihe 3: Ohjelmiston asentaminen

SB Live! Player 5.1 -ohjelmisto asennetaan seuraavasti:

1. Kytke virta tietokoneeseen.

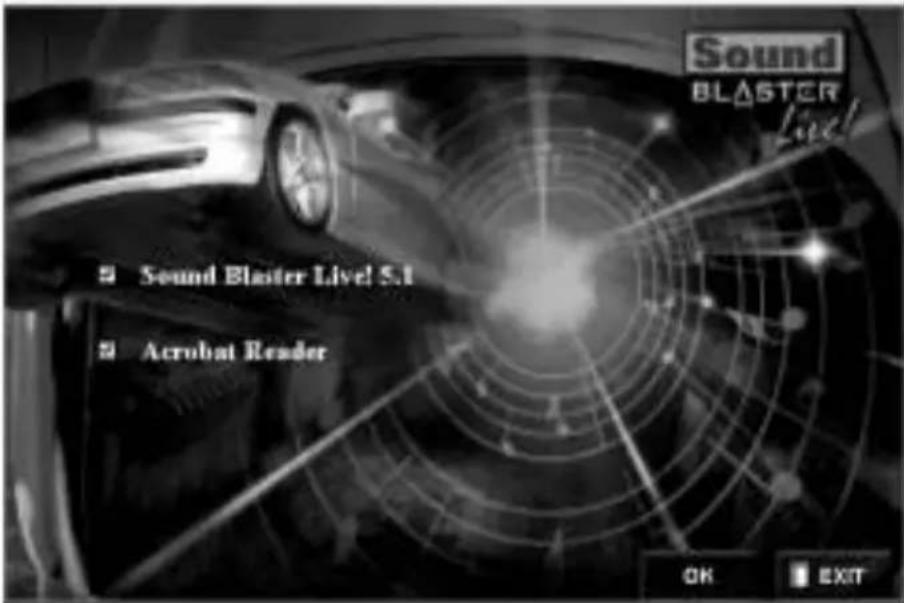

2. Aseta asennuslevy CD-ROM-asemaan. Windows käynnistyy ja esiin tulee seuraava näyttö:

Sound BLASTER Live! Sound Blaster Live! 5.1 Acrobat Reader OK EXIT

1. Napsauta OK-painiketta.

2. Asenna ohjelmisto näytön ohjeiden mukaisesti.

Jos tarvitset tarkempia tietoja SB Live! Player 5.1 -kortin asentamisesta ja käytöstä, katso käytönaikaisesta ohjeesta, SB Live! Player 5.1, joka on asennuslevyllä.

Windows 95/98/NT 4.0:ssa, 2000:ssa ja ME:ssä kaksoisnapsauta hakemiston D:\Manuals\Suomi\ .exe-tiedostoa.

Acrobat Reader 4.05 -lukuohjelma on nyt asennettu. Kaksoisnapsauta sen kuvaketta ja valitseFile, Open D:\MANUALS\SUOMI\SUOMI.PDF niin saat esiin käytönaikaisen aloitusoppaan.

Ongelmatapauksissa

(Säilytä pakkauksen sisältö mukaan luettuina pakkausmateriaali ja ostotodistus, kunnes olet täysin tyytyväinen tuotteeseen.)

Jos huomaat, että Creativen tuotteessa on jotain vikaa ja tuote on mielestäsi korjattava tai vaihdettava, tarkista tuotteen ostopäivämäärä ja ryhdy tarvittaviin toimenpiteisiin seuraavien ohjeiden mukaisesti:

Ostopäivästä on alle 30 päivää:

Mikäli kassakuitin mukaan tuote on alle 30 päivää vanha, voit joko soittaa tekniseen tukeen neuvoja saadaksesi tai palauttaa koko tuotteen jälleenmyyjälle, jolloin voit halutessasi saada uuden tuotteen viallisen tilalle tai maksetun kauppahinnan takaisin (yhteystiedot ovat Creativen teknistä tukea ja huoltoa koskevassa luvussa).

Ostopäivästä on yli 30 päivää:

Ota ensin yhteys Euroopan tekniseen tukeen (yhteystiedot ovat Creativen teknistä tukea ja huoltoa koskevassa luvussa), jotta ongelman luonne ja tuotteiden korjausta/vaihtamista koskeva palautusprosessi voidaan selvittää. Creative Labs edellyttää, että kaikki korjausta/vaihtoa varten palautettavat tuotteet on ensin varustettava hyväksymisnumerolla.

Tuotteen palauttaminen korjattavaksi:

☐ Ota yhteys tekniseen tukeen, josta saat hyväksymisnumeron tuotteen korjausta/vaihtoa varten.
Tekniseltä tuelta saat tietoa, kuinka kyseessä oleva tuote palautetaan korjausta/vaihtoa varten.
Pakkaa vain kyseinen viallinen osa ja palauta se teknisen tuen ilmoittamaan osoitteeseen. Säilytä kaikki ohjelmat, lisälaitteet ja alkuperäiset pakkaukset.
☐ Merkitse hyväksymisnumero selvästi sen pakkauksen ulkopuolelle, jossa palautat kyseessä olevan osan.
□ Kun viallinen tuote saapuu perille, Creative Labs käsittelee ilmoituksesi ja järjestää palautuksen.

Creative voi vaihtaa viallisen tuotteen uuteen tai korjata sen uusilla tai kunnostetuilla osilla, jolloin viallisista osista tulee Creativen omaisuutta. Korjatun/uusitun tuotteen takuuaika on 90 päivää siitä lukien, kun tuote on lähetetty Creativelta, tai tuotteen jäljellä oleva alkuperäinen takuuaika sen mukaan, kumpi aika näistä on pidempi.

Jotta välttyisit tullimaksulta lähettäessäsi tuotteen Creative Labsille EU:n ulkopuolelta, sinun on täytettävä asianmukaiset tulliasiakirjat, ennen kuin lähetät tuotteen (varaa 30 päivää).

Rajoitettu Takuu

Creative Labs (Ireland) Limited (Creative) antaa tuotteen alkuperäiselle ostajalle takuun, että laitteessa ei ole materiaali- ja valmistusvikoja kahden vuoden ajan ostopäivästä lukien tai muun Creativen erikseen määrittelemän tai takuuaikaa koskevassa laissa nimenomaan mainitun ajanjakson kuluessa.

Creativen koko vastuu ja asiakkaan kaikki oikeudet rajoittuvat siihen, että Creative voi oman harkintansa mukaan korjata tai korvata (samanlaisella tai vastaavalla tuotteella) ne Creativen valtuuttamalle jälleenmyyjälle takuuajan kuluessa kuitteineen palautetut laitteet tai niiden osat, joissa olevat viat kuuluvat edellä mainitun rajoitetun takuun piiriin.

Takuun rajoitukset:

Creative kiistää asianomaisen lain sallimissa rajoissa kaikki nimenomaiset tai oletetut muut takuut ja ehdot, mukaan lukien ehdot, jotka koskevat tuotteen laatua, myyntikelpoisuutta tai soveltuvuutta määrättyyn tarkoitukseen. Creative ei lupaa tukea tuotteitaan kaikissa käyttöympäristöissä esimerkiksi takaamalla yhteensopivuuden tulevien ohjelmien ja laitteiden kanssa. Creative tai sen jälleenmyyjät eivät ole missään tapauksessa vastuussa tämän tuotteen käyttämisen aiheuttamista epäsuorista, satunnaisista, erityisistä tai välillisiltä tappioista tai menetetyistä tuotoista, säästöistä tai tiedoista siinäkään tapauksessa, että Creativea tai sen jälleenmyyjää olisi varoitettu tällaisten vahinkojen mahdollisuudesta.

Takuu ei koske erityisesti vikoja, jotka johtuvat onnettomuudesta, virheellisestä tai väärästä käytöstä, muiden kuin Creativen tai sen valtuuttaman huoltoliikkeen tekemistä muutoksista, kosteudesta, syövyttävistä aineista, kuljetuksesta, jännitteen vaihtelusta tai epätavallisista olosuhteista. Takuu ei korvaa tuotteen normaalia kulumista. Asiakasta kehotetaan erityisesti varmuuskopioimaan kaikki Creativen tuotteiden mukana tulevat ohjelmat.

Tämä takuu antaa asiakkaalle määrättyjä oikeuksia. Asiakkaalla voi olla myös muita oikeuksia, jotka vaihtelevat maittain. Kaikki valtiot eivät hyväksy eräitä tässä takuussa mainittuja rajoituksia, joten jotkin näistä rajoituksista eivät välttämättä koske kaikkia asiakkaita.
