BRUKSANVISNING LZR4 BLACK & DECKER

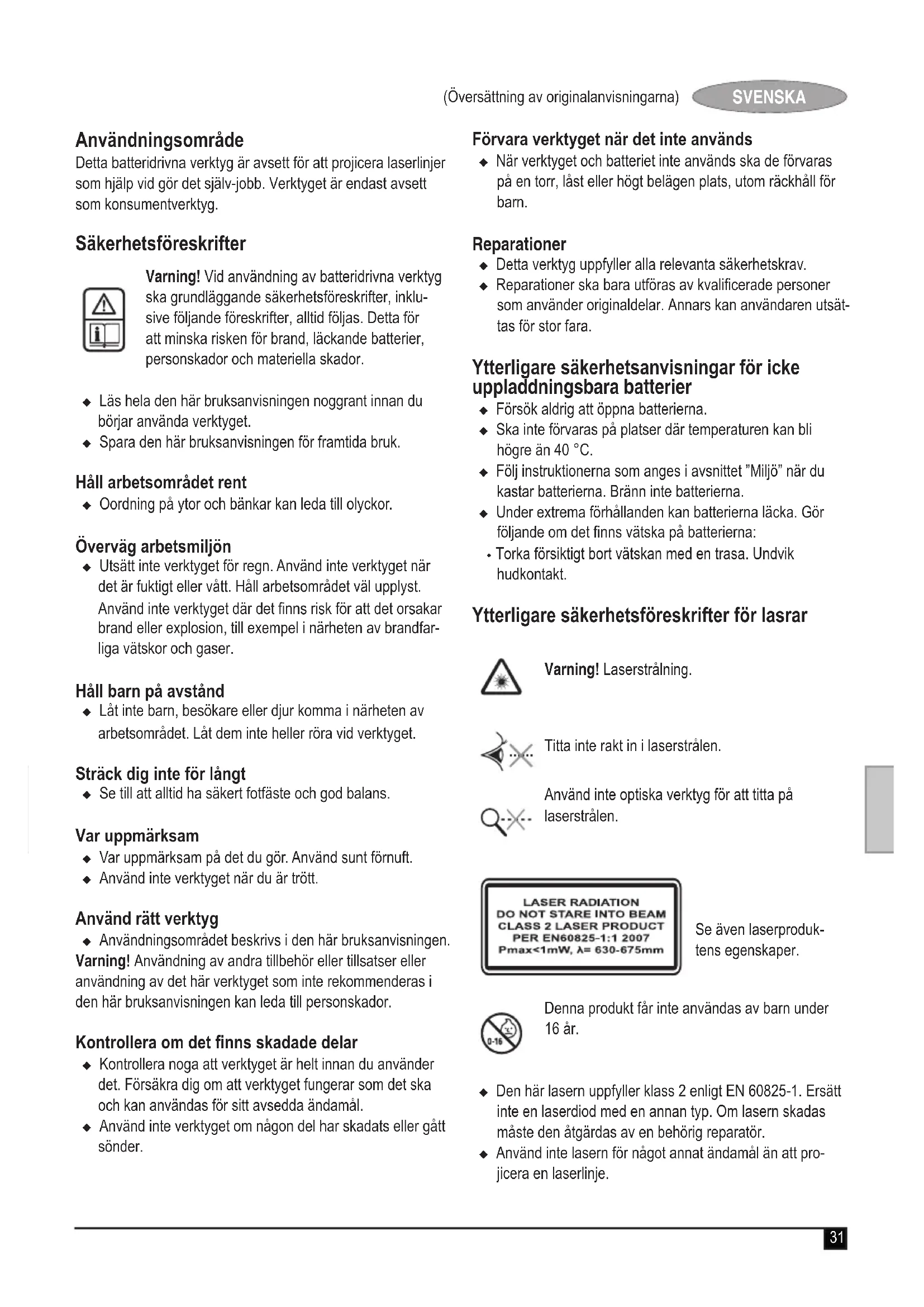

Detta batteridrivna verktyg är avsett för att projicera laserlinjer som hjälp vid gör det själv-jobb. Verktyget är endast avsett som konsumentverktyg.

Säkerhetsföreskrifter

Varning! Vid användning av batteridrivna verktyg ska grundläggande säkerhetsföreskrifter, inklusive följande föreskrifter, alltid följas. Detta för att minska risken för brand, läckande batterier, personskador och materiella skador.

• Läs hela den här bruksanvisningen noggrant innan du börjar använda verktyget.
  ◆ Spara den här bruksanvisningen för framtida bruk.

Håll arbetsområdet rent

◆ Oordning på ytor och bänkar kan leda till olyckor.

Överväg arbetsmiljön

- Utsätt inte verktyget för regn. Använd inte verktyget när det är fuktigt eller vått. Håll arbetsområdet väl upplyst. Använd inte verktyget där det finns risk för att det orsakar brand eller explosion, till exempel i närheten av brandfarliga vätskor och gaser.

Håll barn på avständ

- Låt inte barn, besökare eller djur komma i närheten av arbetsområdet. Låt dem inte heller röra vid verktyget.

Sträck dig inte för långt

◆ Se till att alltid ha säkert fotfäste och god balans.

Var uppmärksam

◆ Var uppmärksam på det du gör. Använd sunt förnuft.
◆ Använd inte verktyget när du är trött.

Använd rätt verktyg

◆ Användningsområdet beskrivs i den här bruksanvisningen.

Varning! Användning av andra tillbehör eller tillsatser eller användning av det här verktyget som inte rekommenderas i den här bruksanvisningen kan leda till personskador.

Kontrollera om det finns skadade delar

• Kontrollera noga att verktyget är helt innan du använder det. Försäkra dig om att verktyget fungerar som det ska och kan användas för sitt avsedda ändamål.
  ◆ Använd inte verktyget om någon del har skadats eller gått sönder.

Förvara verktyget när det inte används

- När verktyget och batteriet inte används ska de förvaras på en torr, låst eller högt belägen plats, utom räckhåll för barn.

Reparationer

• Detta verktyg uppfyller alla relevanta säkerhetskrav.
  ♦ Reparationer ska bara utföras av kvalificerade personer som använder originaldelar. Annars kan användaren utsättas för stor fara.

Ytterligare säkerhetsanvisningar för icke uppladdningsbara batterier

◆ Försök aldrig att öppna batterierna.
- Ska inte förvaras på platser där temperaturen kan bli högre än 40 °C.
- Följ instruktionerna som anges i avsnittet "Miljö" när du kastar batterierna. Bränn inte batterierna.
- Under extrema förhållanden kan batterierna läcka. Gör följande om det finns vätska på batterierna:
- Torka försiktigt bort vätskan med en trasa. Undvik hudkontakt.

Ytterligare säkerhetsföreskrifter för lasrar

Varning! Laserstrålning.

Titta inte rakt in i laserstrålen.

Använd inte optiska verktyg för att titta på laserstrålen.

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT PER EN60825-1:1 2007 Pmax<1mW, λ= 630-675mm

Se även laserproduk- tens egenskaper.

Denna produkt får inte användas av barn under 16 år.

Den här lasern uppfyller klass 2 enligt EN 60825-1. Ersätt inte en laserdiod med en annan typ. Om lasern skadas måste den åtgärdas av en behörig reparatör.
◆ Använd inte lasern för något annat ändamål än att projicera en laserlinje.

Strålen från en klass 2-laser kan vara farlig för ögat vid mer än 0,25 sekunders ögonkontakt. Normalt ger blinkreflexen tillräckligt skydd för ögat. På över en meters avständ uppfyller lasern kraven för klass 1 och anses därmed helt ofarlig.
◆ Titta aldrig rakt in i laserstrålen.
◆ Använd inte optiska verktyg för att titta på laserstrålen.
◆ Använd aldrig verktyget i ett läge där laserstrålen kan träffa någon i ögonhöjd.
◆ Håll barn utom räckhåll för lasern.

Varning! Verktyget är endast avsett för inomhusbruk. Använd inte verktyget till utomhusarbete.

Övriga risker.

Ytterligare risker som inte finns med i de bifogade säkerhetsföreskrifterna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v.

Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

♦ Skador orsakade av att rörliga delar vidrörs.
◆ Skador orsakade av att varma delar vidrörs.
◆ Skador som uppstår vid byte av delar eller tillbehör.
♦ Skador som orsakas av långvarig användning av apparaten. Se till att ta regelbundna raster när du använder en apparat under en längre period.

Säkerhet för andra

• Apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med verktyget.

Funktioner

Detta redskap har några eller samtliga av följande funktioner.

1. Strömbrytare
2. Driftlägesväljare
3. Laseröppning
4. Batterikåpa

Fig. A

1. Stativ
2. Upphängningsrem

Montering

Varning! Kontrollera att verktyget är avstängt.

Montera batteriet (fig. B)

◆ Ta bort batterikåpan (4) från verktyget.

• Anslut batteriet till kontakten. Den större batteripolen ansluts till den mindre kontakten.
  ◆ Sätt tillbaka kåpan och låt den klicka på plats.

Installera verktyget (fig. A, C och D)

Verktyget kan installeras på en vägrät yta som ett golv eller ett bord. Verktyget kan alternativt monteras på stativet (5). Detta verktyg kan även hängas från en bjälke eller någon annan stadig konstruktion med upphängningsremmen (6).

Obs! Laserlinjerna blir vågräta bara om verktyget hålls inom 5° från vertikalläge.

Montera verktyget på stativet (fig. C)

◆ Placera lasern ovanpå skruven (8) på stativet.
- Skruva fast lasern på stativet och försäkra dig om att den sitter säkert.
- Verktyget tas bort genom att man skruvar av lasern från stativet.

Hänga upp verktyget (fig. A och D)

• Träd upphängningsremmen (6) genom öppningen upptill på verktyget och sätt fast kroken.
• Justera verktyget så att det hänger förhållandevis rakt.

Installera och justera stativet (fig. A och E)

Installera

◆ Placera stativet på en jämn och plan yta.
- Öppna benlåsen (7) (fig. A) och fäll ut benen till önskad längd.
◆ Stäng benlåsen så att benen fixeras.
◆ Montera verktyget på stativet.

Justera

◆ Lossa på låsvredet (10) (fig. E).
- Dra ut vevhandtaget (9) och veva tills önskad höjd uppnåtts.
- Dra åt låsvredet (10) för att låsa fast stativet på den inställda höjden.

Användning

◆ Installera verktyget efter behov.
- Öka arbetsavständet genom att placera lasern mitt i arbet-sområdet. Områdets ljusstyrka kan påverka linjesikten.
- Tänk på att extrema temperaturförändringar kan orsaka rörelse eller förskjutning av byggnadskonstruktioner, stativ, utrustning, osv. Detta kan påverka noggrannheten. Kontrollera inställningarna varje gång innan användning eftersom lasern kan ha flyttat sig.

Slå på och av (fig. F)

- Starta verktyget genom att dra strömbrytaren (1) åt höger.

◆ Stanna verktyget genom att dra strömbrytaren åt vänster.

Välja arbetssätt (fig. F)

• För att projicera en enda laserstråle som läser av en tredjedel av en cirkel drar du driftslägesväljaren (2) åt vänster.
• För att projicera en tredubbel laserstråle som läser av en hel cirkel drar du driftslägesväljaren (2) åt höger.

Underhåll

Det här Black & Decker-verktyget (med eller utan sladd) är konstruerat för att fungera under lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

Varning! Innan något underhåll utförs på elektriska redskap med eller utan sladd:

• Stäng av verktyget/redskapet och ta ut batteriet om ett sådant finns.
  ◆ Rengör regelbundet redskapets/verktygets luftintag med en mjuk borste eller torr trasa.

Skydda miljön

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna Black & Decker-produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

Black & Decker samlar in och återvinner uttjänta Black & Decker-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt servicevillkor finns på Internet: www.2helpU.com

Tekniska data

		LZR4(H 1)
Spänning V	_dc	9
Batteristorlek		6LR61
Laserklass		2
Drifttemperatur	°C	0–40
Vikt kg 1,5

Garanti

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om:

• Produkten har använts i kommersiellt eller yrkesmässigt syfte eller i uthyrningssyfte.
  ◆ Produkten har utsatts för felaktig användning eller skötsel.
• Produkten har skadats av främmande föremål, ämnen eller genom olyckshändelse.
  ◆ Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad.

Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade verkstäder samt servicevillkor finns även tillgängliga på Internet på:www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment återfinns på www.blackanddecker.se

Bruksområde

Glöm inte att registrera produkten!

www.blackanddecker.se/productregistration Registrera produkten online på www.blackanddecker.se/productregistration eller skicka namn och produktkod till Black & Decker i landet du bor i.
