KÄYTTÖOHJE LZR4 BLACK & DECKER

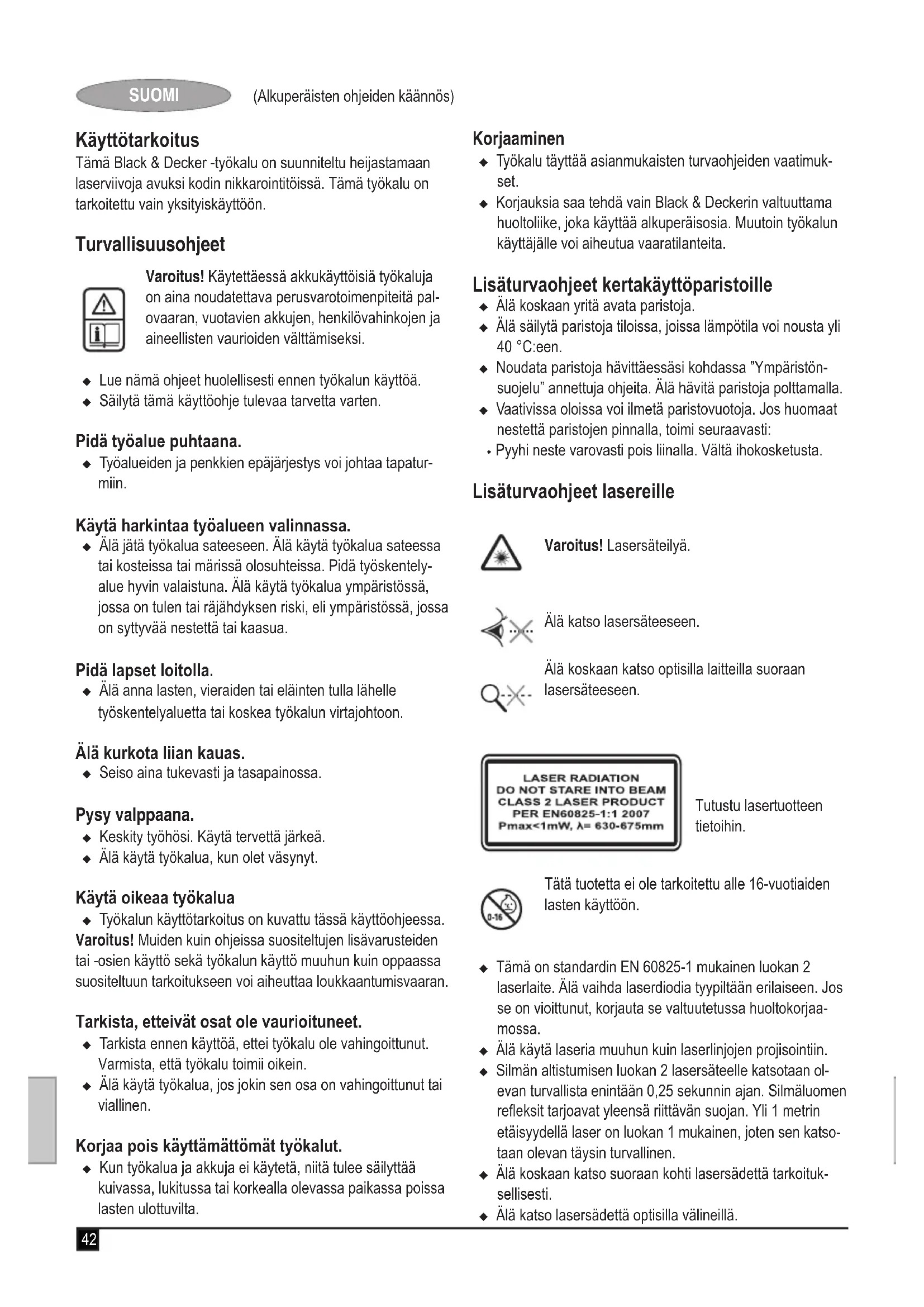

Tämä Black & Decker -työkalu on suunniteltu heijastamaan laserviivoja avuksi kodin nikkarointitöissä. Tämä työkalu on tarkoitettu vain yksityiskäyttöön.

Turvallisuusohjeet

Varoitus! Käytettäessä akkukäyttöisiä työkaluja on aina noudatettava perusvarotoimenpiteitä palovaaran, vuotavien akkujen, henkilövahinkojen ja aineellisten vaurioiden välttämiseksi.

◆ Lue nämä ohjeet huolellisesti ennen työkalun käyttöä.
◆ Säilytä tämä käyttöohje tulevaa tarvetta varten.

Pidä työalue puhtaana.

- Työalueiden ja penkkien epäjärjestys voi johtaa tapaturmiin.

Käytä harkintaa työalueen valinnassa.

- Älä jätä työkalua sateeseen. Älä käytä työkalua sateessa tai kosteissa tai märissä olosuhteissa. Pidä työskentely-alue hyvin valaistuna. Älä käytä työkalua ympäristössä, jossa on tulen tai räjähdyksen riski, eli ympäristössä, jossa on syttyvää nestettä tai kaasua.

Pidä lapset loitolla.

- Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea työkalun virtajohtoon.

Älä kurkota liian kauas.

◆ Seiso aina tukevasti ja tasapainossa.

Pysy valppaana.

◆ Keskity työhösi. Käytä tervettä järkeä.
- Älä käytä työkalua, kun olet väsynyt.

Käytä oikeaa työkalua

◆ Työkalun käyttötarkoitus on kuvattu tässä käyttöohjeessa.

Varoitus! Muiden kuin ohjeissa suositeltujen lisävarusteiden tai -osien käyttö sekä työkalun käyttö muuhun kuin oppaassa suositeltuun tarkoitukseen voi aiheuttaa loukkaantumisvaaran.

Tarkista, etteivät osat ole vaurioituneet.

◆ Tarkista ennen käyttöä, ettei työkalu ole vahingoittunut. Varmista, että työkalu toimii oikein.
- Älä käytä työkalua, jos jokin sen osa on vahingoittunut tai viallinen.

Korjaa pois käyttämättömät työkalut.

- Kun työkalua ja akkuja ei käytetä, niitä tulee säilyttää kuivassa, lukitussa tai korkealla olevassa paikassa poissa lasten ulottuvilta.

Korjaaminen

• Työkalu täyttää asianmukaisten turvaohjeiden vaatimukset.
• Korjauksia saa tehdä vain Black & Deckerin valtuuttama huoltoliike, joka käyttää alkuperäisosia. Muutoin työkalun käyttäjälle voi aiheutua vaaratilanteita.

Lisäturvaohjeet kertakäyttöparistoille

• Älä koskaan yritä avata paristoja.
• Älä säilytä paristoja tiloissa, joissa lämpötila voi nousta yli 40 °C:een.
  ◆ Noudata paristoja hävittäessäsi kohdassa "Ympäristön-suojelu" annettuja ohjeita. Älä hävitä paristoja polttamalla.
  ♦ Vaativissa oloissa voi ilmetä paristovuotoja. Jos huomaat nestettä paristojen pinnalla, toimi seuraavasti:
• Pyyhi neste varovasti pois liinalla. Vältä ihokosketusta.

Lisäturvaohjeet lasereille

Varoitus! Lasersäteilyä.

Älä katso lasersäteeseen.

Älä koskaan katso optisilla laitteilla suoraan lasersäteeseen.

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT PER EN60825-1:1 2007 Pmax<1mW, λ= 630-675mm

Tutustu lasertuotteen tietoihin.

Tätä tuotetta ei ole tarkoitettu alle 16-vuotiaiden lasten käyttöön.

• Tämä on standardin EN 60825-1 mukainen luokan 2 laserlaite. Älä vaihda laserdiodia tyypiltään erilaiseen. Jos se on vioittunut, korjauta se valtuutetussa huoltokorjaamossa.
• Älä käytä laseria muuhun kuin laserlinjojen projisointiin.
• Silmän altistumisen luokan 2 lasersäteelle katsotaan olevan turvallista enintään 0,25 sekunnin ajan. Silmäluomen refleksit tarjoavat yleensä riittävän suojan. Yli 1 metrin etäisyydellä laser on luokan 1 mukainen, joten sen katsotaan olevan täysin turvallinen.
• Älä koskaan katso suoraan kohti lasersädettä tarkoituk-sellisesti.

• Älä katso lasersädettä optisilla välineillä.

• Älä aseta työkalua sellaiseen asentoon, jossa lasersäde voi osua ihmisiin pään korkeudella.

• Älä anna lasten tulla laserin lähelle.

Varoitus! Työkalu on tarkoitettu vain sisäkäyttöön. Älä käytä tätä työkalua ulkona.

Jäännösriskit.

Muut jäännösriskit ovat mahdollisia, jos käytät työkalua muulla kuin turvavaroituksissa mainitulla tavalla. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa

◆ liikkuvien osien koskettamisen aiheuttamat vahingot
◆ kuumien osien koskettamisen aiheuttamat vahingot
◆ osia tai lisälaitteita vaihdettaessa aiheutuneet vahingot
- laitteen pitkäaikaisen käytön aiheuttamat vahingot. Kun käytät laitetta pitkään, varmista, että pidät säännöllisesti taukoja.

Muiden turvallisuus

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita, eikä laitteen toimintaan perehtymättömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta henkilöltä.
  ◆ Lapsia on valvottava ja heitä on estettävä leikkimästä laitteella.

Yleiskuvaus

Tässä laitteessa on kaikki tai joitakin seuraavista ominaisuuksista.

1. Virtakytkin
2. Toimintatilan valitsin
3. Laseraukko
4. Paristokotelon kansi

Kuva A

1. Jalusta
2. Ripustushihna

Kokoaminen

Varoitus! Varmista, että työkalun virta on katkaistu.

Pariston asettaminen (kuva B)

◆ Poista paristokotelon kansi (4) työkalusta.
- Aseta paristo koteloon. Suurempi pariston napa kytketään pienempään liittimeen.
◆ Laita paristokotelon kansi takaisin ja napsauta se paikalleen.

Työkalun asentaminen (kuvat A, C ja D)

Työkalu voidaan asentaa vaakasuoralle pinnalle, kuten lattialle tai pöydälle. Vaihtoehtoisesti työkalu voidaan asentaa jalustaan (5). Työkalu voidaan ripustaa myös palkista tai muusta vakaasta rakenteesta käyttämällä ripustushihnaa (6).

Huomautus: laserviivat ovat vaakatasossa vain, jos työkalua pidetään 5° sisällä pystysuorasta tasosta.

Työkalun kiinnittäminen jalustaan (kuva C)

♦ Kohdista jalustassa oleva ruuvi (8) laseriin.
◆ Kierrä laser pitävästi kiinni jalustaan.
- Kun haluat irrottaa laserin, irrota se jalustasta kiertämällä.

Työkalun ripustaminen (kuvat A ja D)

◆ Pujota ripustushihna (6) työkalun yläosassa olevan aukon läpi ja kiinnitä koukku.
◆ Säädä työkalua niin, että se roikkuu suhteellisen suorassa.

Jalustan asentaminen ja säätäminen (kuvat A ja E)

Asentaminen

◆ Aseta jalusta tasaiselle vaakasuoralle alustalle.
- Käännä lukitusvivut (7) (kuva A) auki ja vedä jalat tarvittavan pituisiksi.
◆ Lukitse jalat kääntämällä lukitusvivut kiinni.
◆ Kiinnitä työkalu jalustaan.

Säätäminen

◆ Löysää lukitusnuppia (10) (kuva E).
- Vedä taitettava kahva (9) ulos ja kierrä sitä, kunnes korkeus on haluamasi.
- Lukitse jalusta säädetyn korkuiseksi kiristämällä lukitusnuppia (10).

Käyttö

◆ Asenna työkalu vaaditulla tavalla.
- Lisätäksesi työskentelyetäisyyttä ja tarkkuutta aseta laser työskentelyalueen keskelle. Alueen kirkkaus voi vaikuttaa viivan näkyvyyteen.
- Muista, että suuret lämpötilanmuutokset voivat aiheuttaa muutoksia ja liikettä esimerkiksi rakenteissa, jalustoissa ja välineissä. Tämä voi puolestaan vaikuttaa tarkkuuteen. Tarkista asennuskokoonpano ennen jokaista käyttökertaa, koska laser on voinut liikkua.

Käynnistys ja pysäytys (kuva F)

◆ Käynnistä työkalu siirtämällä virtakytkintä (1) oikealle.
- Sammuta työkalu siirtämällä virtakytkintä vasemmalle.

Toimintatilan valitseminen (kuva F)

- Kun haluat heijastaa yhden lasersäteen, joka skannaa yhden kolmanneksen ympyrästä, siirrä toimintatilan valitsinta (2) vasemmalle.

- Kun haluat heijastaa kolmoislasersäteen, joka skannaa koko ympyrän, siirrä toimintatilan valitsinta (2) oikealle.

Huolto

Verkkojohdolla varustettu tai verkkojohdoton Black & Deckerin laite/työkalu on suunniteltu toimimaan mahdollisimman kauan mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella työkalu säilyttää suorituskykynsä.

Varoitus! Toimi ennen verkkojohdolla varustetun tai verkkojohdottoman sähkötyökalun huoltoa seuraavasti:

• Jos laitteessa/työkalussa on erillinen akku, sammuta laite/työkalu ja irrota sen akku.
  ◆ Puhdista laitteen/työkalun ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla rievulla.

Ympäristönsuojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen mukana.

Kun Black & Decker -laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen mukana. Toimita laite kierrätettäväksi.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrättää ja käyttää uudelleen. Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saastumista ja uusien raaka-aineiden tarvetta.

Paikallisissa säädöksissä voidaan määrätä, että kodin sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittelyasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston yhteydessä.

Kun laitteesi on käytetty loppuun, älä hävitä sitä tavallisten roskien mukana, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä se valtuutettuun Black & Deckerin huoltoliikkeeseen.

Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU.com.

Tekniset tiedot

		LZR4(H 1)
Jännite V	_dc	9
Paristojen koko		6LR61
Laserluokka		2
Käyttölämpötila	°C	0–40
Paino kg 1,5

Takuu

Black & Decker takaa, ettei tuotteessa ole materiaali- ja/tai valmistusvikaa silloin, kun se toimitetaan ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat seuraavista:

• Tuotetta on käytetty kaupallisesti, ammattimaisesti tai vuokraukseen.
  ◆ Tuotetta on käytetty tai hoidettu virheellisesti.
• Tuotetta on vahingoitettu vieraalla esineellä tai aineella tai se on ollut onnettomuudessa.
• Jos korjauksia on yrittänyt joku muu kuin Black & Deckerin valtuuttama edustaja tai Black & Deckerin henkilökunta.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU.com.

Voit rekisteröidä uuden Black & Decker -tuotteesi ja tarkastella tietoja uusista tuotteista ja erikoistarjouksista verkkosivuillamme www.blackanddecker.fi. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi.

Ενδεδειγμένη χρήση

Muistathan rekisteröidä tuotteesi!

www.blackanddecker.fi/productregistration Rekisteröi tuotteesi verkossa osoitteessa www.blackanddecker.fi/ productregistration tai lähetä etunimesi, sukunimesi ja tuotekoodi oman maasi Black & Decker -edustajalle.
