GEBRUIKSAANWIJZING LZR4 BLACK & DECKER

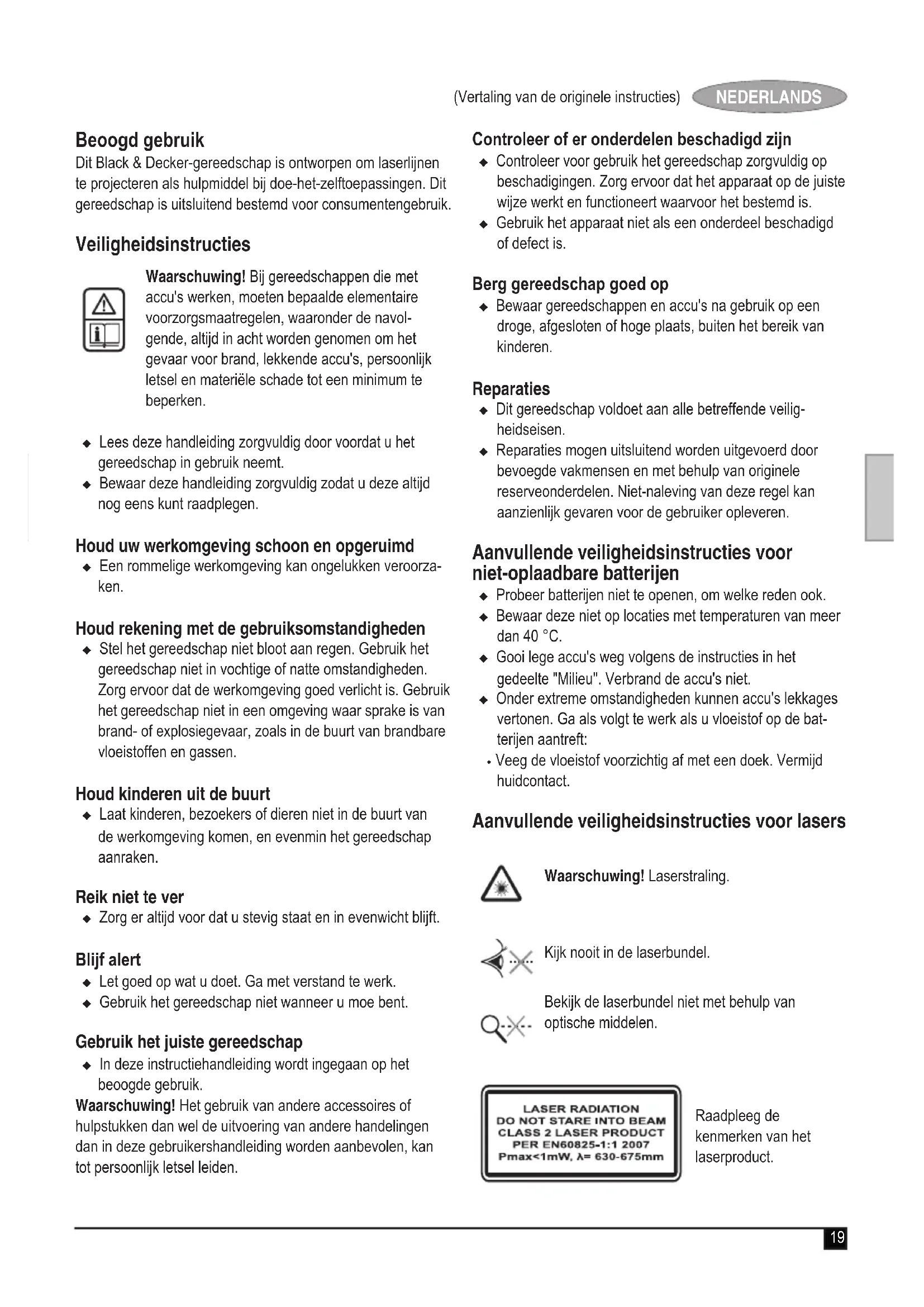

Dit Black & Decker-gereedschap is ontworpen om laserlijnen te projecteren als hulpmiddel bij doe-het-zelftoepassingen. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Waarschuwing! Bij gereedschappen die met accu's werken, moeten bepaalde elementaire voorzorgsmaatregelen, waaronder de navol-gende, altijd in acht worden genomen om het gevaar voor brand, lekkende accu's, persoonlijk letsel en materiële schade tot een minimum te beperken.

• Lees deze handleiding zorgvuldig door voordat u het gereedschap in gebruik neemt.
• Bewaar deze handleiding zorgvuldig zodat u deze altijd nog eens kunt raadplegen.

Houd uw werkomgeving schoon en opgeruimd

- Een rommelige werkomgeving kan ongelukken veroorzaken.

Houd rekening met de gebruiksomstandigheden

- Stel het gereedschap niet bloot aan regen. Gebruik het gereedschap niet in vochtige of natte omstandigheden. Zorg ervoor dat de werkomgeving goed verlicht is. Gebruik het gereedschap niet in een omgeving waar sprake is van brand- of explosiegevaar, zoals in de buurt van brandbare vloeistoffen en gassen.

Houd kinderen uit de buurt

- Laat kinderen, bezoekers of dieren niet in de buurt van de werkomgeving komen, en evenmin het gereedschap aanraken.

Reik niet te ver

◆ Zorg er altijd voor dat u stevig staat en in evenwicht blijft.

Blijf alert

◆ Let goed op wat u doet. Ga met verstand te werk.
- Gebruik het gereedschap niet wanneer u moe bent.

Gebruik het juiste gereedschap

- In deze instructiehandleiding wordt ingegaan op het beoogde gebruik.

Waarschuwing! Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel leiden.

Controleer of er onderdelen beschadigd zijn

• Controleer voor gebruik het gereedschap zorgvuldig op beschadigingen. Zorg ervoor dat het apparaat op de juiste wijze werkt en functioneert waarvoor het bestemd is.
• Gebruik het apparaat niet als een onderdeel beschadigd of defect is.

Berg gereedschap goed op

- Bewaar gereedschappen en accu's na gebruik op een droge, afgesloten of hoge plaats, buiten het bereik van kinderen.

Reparaties

• Dit gereedschap voldoet aan alle betreffende veiligheidseisen.
• Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen. Niet-naleving van deze regel kan aanzienlijk gevaren voor de gebruiker opleveren.

Aanvullende veiligheidsinstructies voor niet-oplaadbare batterijen

◆ Probeer batterijen niet te openen, om welke reden ook.
- Bewaar deze niet op locaties met temperaturen van meer dan 40 °C.
◆ Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu". Verbrand de accu's niet.
- Onder extreme omstandigheden kunnen accu's lekkages vertonen. Ga als volgt te werk als u vloeistof op de batterijen aantreft:
- Veeg de vloeistof voorzichtig af met een doek. Vermijd huidcontact.

Aanvullende veiligheidsinstructies voor lasers

Waarschuwing! Laserstraling.

Kijk nooit in de laserbundel.

Bekijk de laserbundel niet met behulp van optische middelen.

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT PER EN60825-1:1 2007 Pmax<1mW, λ= 630-675mm

Raadpleeg de kenmerken van het laserproduct.

Dit product mag niet worden gebruikt door kinderen onder de 16.

• Deze laser voldoet aan klasse 2 van norm EN 60825-1 Vervang de laserdiode niet door een ander type. Laat een beschadigde laser altijd repareren door een van onze servicecentra.
• Gebruik de laser niet voor andere doeleinden dan het projecteren van laserlijnen.
• Bij een laser van klasse 2 mag het oog maar 0,25 seconde aan de laserbundel worden blootgesteld om geen letsel op te lopen. Doorgaans bieden de ooglidreflexen echter een adequate bescherming. Bij afstanden van meer dan 1 m valt de laser onder klasse 1 en daarom wordt deze volkomen veilig geacht.
  ◆ Kijk nooit rechtstreeks in de laserbundel.
• Bekijk de laserbundel evenmin met behulp van optische middelen.
• Plaats het gereedschap niet op hoofdhoogte van personen die door de laserbundel kunnen lopen.
  ◆ Zorg dat kinderen uit de buurt van de laser blijven.

Waarschuwing! Dit gereedschap is uitsluitend bestemd voor binnengebruik. Gebruik het gereedschap nooit buiten.

Overige risico's

Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz.

Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvatten:

◆ Verwondingen die worden veroorzaakt door het aanraken van bewegende onderdelen.
- Verwondingen die worden veroorzaakt door het aanraken van warme onderdelen.
- Verwondingen die worden veroorzaakt bij het vervangen van onderdelen of accessoires.
- Verwondingen die worden veroorzaakt door langdurig gebruik van het apparaat. Als u lange tijd met het apparaat werkt, is het raadzaam om regelmatig een pauze in te lassen.

Veiligheid van anderen

• Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met een lichamelijke of geestelijke beperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
  ◆ Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.

Onderdelen

Het apparaat kan de volgende onderdelen bevatten.

1. Aan-/uitschakelaar
2. Knop voor gebruiksmodus
3. Laseropening
4. Accudeksel

Fig. A

1. Statief
2. Ophangriem

Montage

Waarschuwing! Zorg ervoor dat het gereedschap uitgeschakeld is.

De accu plaatsen (fig. B)

◆ Verwijder het accudeksel (4) uit het gereedschap.
- Sluit de accu op de connector aan. De grote pool op de accu moet worden verbonden met de kleine aansluitpool.
◆ Plaats het deksel opnieuw totdat deze vastklikt.

Het gereedschap plaatsen (fig. A, C en D)

Het gereedschap kan op een horizontaal oppervlak worden geplaatst, zoals een vloer of een tafel. Daarnaast kan het gereedschap op een statief (5) worden geplaatst. Het gereedschap kan ook aan een balk of een andere stevige constructie worden gehangen met de ophangriem (6).

Opmerking: de laserlijnen zijn alleen waterpas als het gereedschap niet meer dan 5° afwijkt van de verticaal.

Het gereedschap op het statief plaatsen (fig. C)

• Lijn de schroef (8) op het statief uit ten opzichte van de laser.
  ♦ Schroef de laser stevig vast op het statief.
  ♦ Schroef de laser los van het statief als u het gereedschap wilt verwijderen.

Het gereedschap ophangen (fig. A en D)

• Rijg de ophangriem (6) door de sleuf aan de bovenkant van het gereedschap en maak de haak vast.
  ◆ Zorg dat het gereedschap ongeveer waterpas hangt.

Het statief installeren en afstellen (fig. A en E)

Installeren

◆ Plaats het statief op een vlak, horizontaal oppervlak.
- Draai aan de klemhendels (7) (fig. A) om de poten te ontgrendelen. Schuif de poten uit tot de juiste lengte.
- Draai aan de klemhendels om de poten te vergrendelen.
◆ Plaats het gereedschap op het statief.

Afstellen

♦ Draai de vergrendelingsknop (10) los (fig E).
- Trek aan de uitklapbare handgreep (9) en draai deze tot de gewenste hoogte is bereikt.
- Draai de vergrendelingsknop (10) vast om het statief op deze hoogte vast te zetten.

Gebruik van het gereedschap

◆ Plaats het gereedschap zoals gewenst.
- Plaats het gereedschap in het midden van de werkomgeving om het bereik en de nauwkeurigheid te verbeteren. De helderheid van de omgeving kan van invloed zijn op de zichtbaarheid van de lijn.
- Let erop dat extreme temperatuurschommelingen beweging kunnen veroorzaken in constructies, statieven, apparatuur, enzovoort. Dit kan van invloed zijn op de nauwkeurigheid. Controleer voor elk gebruik de plaatsing omdat de laser kan zijn verplaatst.

In- en uitschakelen (fig. F)

• U schakelt het gereedschap in door de aan/uit-schakelaar (1) naar rechts te schuiven.
• U schakelt het gereedschap uit door de aan/uit-schakelaar naar links te schuiven.

De gebruiksmodus selecteren (fig. F)

• Om een enkele laserstraal te projecteren die een derde van een cirkel beslaat, schuift u de knop voor de gebruiksmodus(2) naar links.
• Om een drievoudige laserstraal te projecteren die een volledige cirkel beslaat, schuift u de knop voor de gebruiksmodus(2) naar rechts.

Onderhoud

Uw Black & Decker-gereedschap/-apparaat (met netsnoer/snoerloos) is ontworpen om gedurende langere tijd te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

Waarschuwing! Doe altijd het volgende voordat u onderhouds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos) uitvoert.

Als het gereedschap/apparaat een afzonderlijke accu heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit.
◆ Reinig regelmatig de ventilatieopeningen van het apparaat/gereedschap met een zachte borstel of droge doek.

Milieu

Aparte inzameling. Dit product mag niet met normaal huishoudelijk afval worden weggegooid.

Mocht u op een dag constateren dat het Black & Decker-product aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug.

Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft.

Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. onze klantenservice vinden op internet op: www.2helpU.com

Technische gegevens

		LZR4(H 1)
Spanning V	DC	9
Batterijformaat		6LR61
Laserklasse		2
Bedrijfstemperatuur	°C	0-40
Gewicht kg 1,5

Garantie

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:

• Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden.
  ◆ Het product onoordeelkundig is gebruikt.
• Het product is beschadigd door invloeden van buitenaf of door een ongeval.
  ◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker-personeel.

Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. onze klantenservice vinden op internet op: www.2helpU.com

Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aan-biedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl.
