Type product	Laserpointer
Merk	Black & Decker
Model	BDL120
Voedingsspanning	3 V
Batterijtype	2 batterijen LR6 (AA)
Laserklasse	2
Bedrijfstemperatuur	0 °C tot 40 °C
Gewicht (zonder batterijen)	0,2 kg
Lijnprojectie	Horizontaal en verticaal
Waterpas	Ja, twee waterpassen
Muurmontage	Ja, met plug en sleutelgatbevestiging
Magnetische bevestiging	Ja
Hoekverstelling	Gradenboog voor hoeken
Gebruik	Huishoudelijk
Veiligheid	Laserstraal klasse 2, niet direct in kijken
Onderhoud	Reinigen met een zachte, droge doek
Reparaties	Alleen door erkende technicus
Garantie	24 maanden
Normen	EN 61010-1, IEC 60825-1, EN 61000-6-3, EN 61000-6-1

Veelgestelde vragen - BDL120 BLACK & DECKER

Hoe schakel ik de laserpointer BDL120 in?

Druk op de aan/uit-schakelaar (1) om het gereedschap in te schakelen. De laser projecteert dan een lijn.

Welke batterijen gebruiken?

Gebruik twee LR6 (AA)-batterijen van 1,5 V elk. Let op de aangegeven richting in het compartiment.

Hoe vervang ik de batterijen?

Schakel het apparaat uit, verwijder het batterijdeksel (4), plaats de batterijen volgens de richting en plaats het deksel terug totdat het klikt.

Hoe bevestig ik het apparaat aan de muur?

Gebruik de geschikte muurbevestiging: muurplug (5) voor gipsplaat of sleutelgatbevestiging (6) voor andere muren. Hang het gereedschap op met de magneet (8).

Hoe stel ik de horizontale of verticale laserlijn in?

Voor een verticale lijn stelt u de waterpas (9) in. Voor een horizontale lijn stelt u de waterpas (10) in. Draai het gereedschap om de bel in het midden te plaatsen.

Wat te doen als de laser niet inschakelt?

Controleer of de batterijen correct zijn geplaatst en in goede staat zijn. Vervang de batterijen indien nodig. Neem contact op met een erkende technicus als het probleem aanhoudt.

Is de laser gevaarlijk voor de ogen?

Deze laser is klasse 2. Kijk nooit direct in de straal en gebruik geen optische instrumenten. De reflexen van het ooglid bieden doorgaans voldoende bescherming.

Kan ik het apparaat buitenshuis gebruiken?

Ja, maar vermijd blootstelling aan regen of vocht. De bedrijfstemperatuur ligt tussen 0 °C en 40 °C.

Hoe reinig ik het apparaat?

Reinig de buitenkant met een zachte, droge doek. Bij batterijlekkage reinigt u de vloeistof voorzichtig met een doek en vermijdt u huidcontact.

Waar vind ik reserveonderdelen?

Neem contact op met een erkende reparateur van Black & Decker of bezoek www.2helpU.com om het dichtstbijzijnde centrum te vinden. Gebruik alleen originele onderdelen.

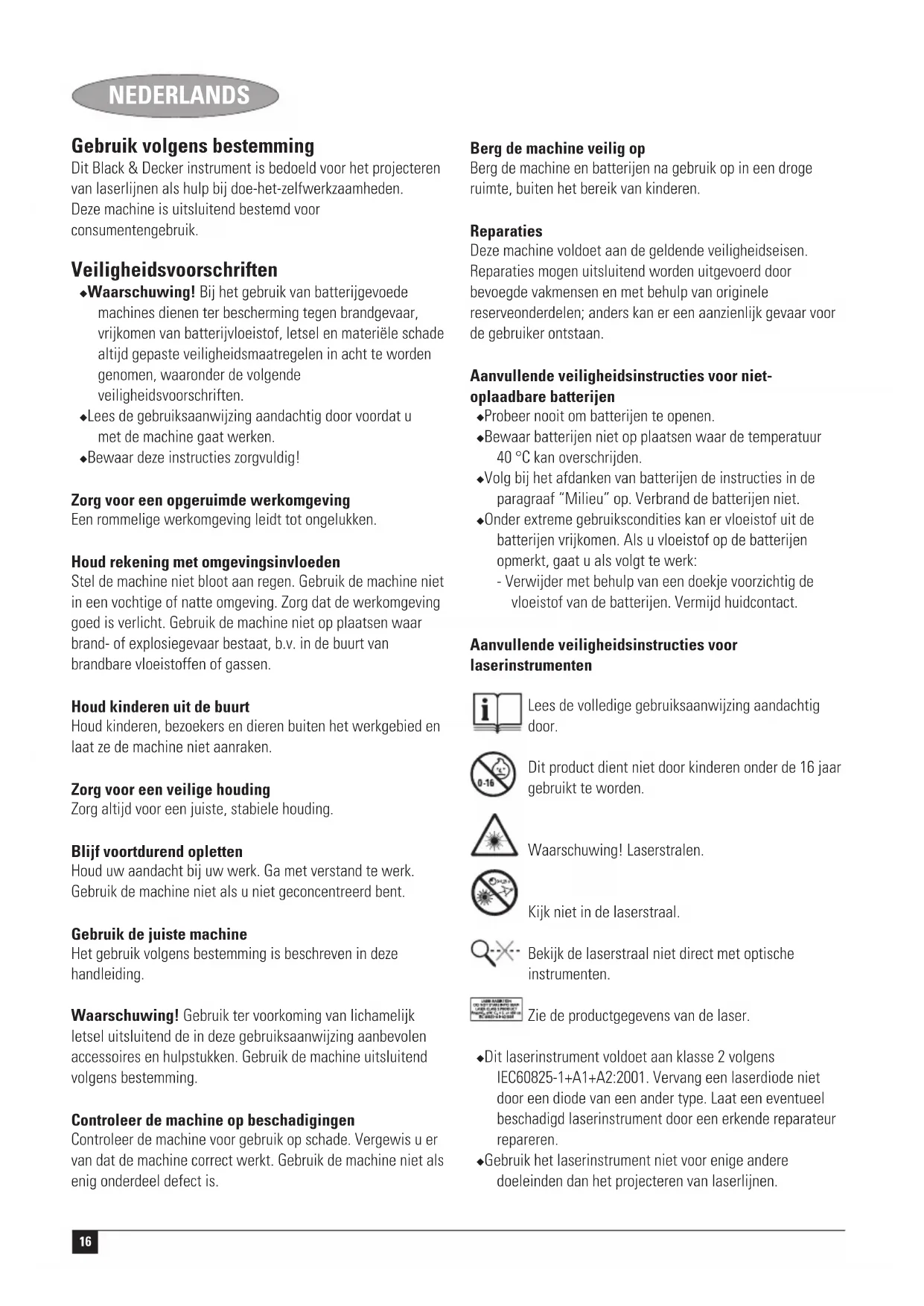

GEBRUIKSAANWIJZING BDL120 BLACK & DECKER

Gebruik volgens bestemming

Dit Black & Decker instrument is bedoeld voor het projecteren van laserlijnen als hulp bij doe-het-zelfwerkzaamheden. Deze machine is uitsluitend bestemd voor consumentengebruik.

Veiligheidsvoorschriften

Waarschuwing! Bij het gebruik van batterijgevoede machines dienen ter bescherming gegen brandgevaar, vrijkomen van batterijvloeistof, letsel en materiele schade altijd gespaste veriligeidsmaatregelen in acht te worden genomen, waaronder de volgende veriligeidsvoorschriften.
Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken.
Bewaar deze instructies zorgvuldig!

Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

Houd rekening met omgevingsinvloeden

Stel de machine Niet bloot aan regen. Gebruik de machine Niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine Niet opplaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en waarze de machine Niet aanraken.

Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine Niet als u niet geconcentreerd bent.

Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming.

Controleer de machine op beschadigingen

Controleer de machine voor gebruik op schade. Vergewis u er van dat de machine correct werkt. Gebruik de machine Niet als enig onderdeel defect is.

Berg de machine veilig op

Berg de machine en batterijen na gebruik op in een drogeruimte, buiten het bereik van kinderen.

Reparaties

Deze machine voldoet aan de geldende veiligheidseisen.
Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.

Aanvullende veiligheidsinstructies voor Nietoplaadbare batterijen

Probeer nooit om batterijen te openen.
Bewaar batterijen Niet opplaatsen waar de temperatuur 40^ kan overschrijden.
Volg bij het afdanken van batterijen de instructies in de paragraaf "Milieu" op. Verbrand de batterijen Niet.
Onder extreme gebruiksgondities kan er vloeistof uit de batterijen vrijkomen. Als u vloeistof op de batterijen opmerkt, gaat u als volgt te werk:

• Verwijder met behulp van een doekje voorzichtig de vloeistof van de batterijen. Vermijd huidcontact.

Aanvullende veiligheidsinstrumenties voor laserinstrumenten

Lees de volledige gebruiksaanwijzing aandachtig door.

Dit product dient Niet door kinderen onder de 16 Jaar gebruikt te worden.

Waarschuwing! Laserstralen.

Kijk Niet in de laserstraal.

Bekijk de laserstraal Niet direct met optische instrumenten.

Zie de productgevevens van de laser.

Dit laserinstrument voloet aan klasse 2 volgens IEC60825-1+A1+A2:2001. Vervang een laserdiode Niet door een diode van een ander type. Laat een eventueel beschadigd laserdinstrument door een erkende reparateur repareren.
- Gebruik het laserinstrument Niet voor enige andere doeleinden dan het projecteren van laserlijnen.

• Bootstelling van het oog aan de straal van een klasse 2 laserinstrument gedurende maximaal 0,25 seconden worden als veilig beschouwd. De reflexen van het ooglid zullen doorgaans voldoende bescherming bieden. Over afstanden van meer dan 1 m voldoet het laserinstrument aan classe 1 en worden aldus als volkommen veilig beschouwd.
  Kijk nooit direct en met opzet in de laserstraal.
  Gebruik geen optische hulpmiddelen om maar de laserstraal te kijken.
  Zorg bij het opstellen van het instrument dat de laserstraal een person Niet op hoofdhoogte kan kuisen.
  Houd kinderenuit de buurt van het laserinstrument.

Onderdelen

1. Aan/uit-schakelaar
2. Waterpas
3. Laseropening
4. Batterijdekolse

Assemblage

Waarschuwing! Controller of de machine is uitgeschakeld.

De batterijenplaatsen (fig.A)

Verwijder de batterijdeksen (4) van het instrument.
Steek de batterijen in het apparaat volgens de aangegeven richting.
Plaats de deksel wee terug en klik deze op de plaats.

Aandemuurbevestigen (fig.B&C)

Het instrument kan met behulp van een van de muurbeugels (5 of 6) aan de muur worden gehangen. De pen (5) worden gebruikt om de machine aan gipsplaten te hangen. Het spiegatinzetstuk (6) worden gebruikt om het instrument met een schroef of een spijker op andere soorten muren op te hangen.

Waarschuwing! Bewaar de inzetstukken op een veilige plaats als u deze nicht gebrukt.

Pen

Vouw de spadepin (7)uit.
Houd de pin voor een geschikteplaats en druk de penrecht in de muur.
Installeer het instrument door de pen (5) gegen demagneet (8) te drukken.

Waarschuwing! De pen is scherp en dient met zorg te worden behandeld.

Spiegatinzetstuk

Sla een schroef of een spijker in de muur.
Hang de muurbeugel (6) op het bevestigingsmiddel.
Installeer het instrument door het spiegatinzetstuk (6) gegen de magneet (8) te drukken.

Gebruik (fig. D)

Plaat het instrument vlak gegen de muur zoals weergegeven.
Druk om het instrument aan te zetten de aan/uitschakelaar (1) in.
Beweeg het instrument zover nodig om de laserlijk correct teplaatsen.
Hang het instrument aan de muur met behulp van de juiste muurbeugel.

Afstellen van de laserlijk (fig. E)

om een verticale hijn te projectoren, stelt u het instrument af tot de waterpas (9) niveleert.
om een horizontally lijn te projectoren, stelt u het instrument af tot de waterpas (10) niveleert.

Gebruik van de schaal

De schaal (11) op de muurbeugel kan worden gezruikt voor hoekafstelling.

Breng de 0^ positie op de schaal op een lijn met de wijzer op het instrument door de pin te draaien.
Om de hoek te controlleren, stelt u de schaal zoals nodig af.

Milieu

Gescheiden inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden weggegooid.

Wanneer uw oude Black & Deckerproduct aan verranging toe is of het u Niet langer van Dienst kan zich, gooi het dan nicht bij het huishoudelijk afval. Zorg ervoor dat het product gezehden kan worden ingezameld.

Door gebruekte producten en verpakkingen gescheden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gereccycle materialen voorkomt milieuuervuiling en verminder de vraag aan grondstoffen.

Inzamelpunten voor gescheden inzameling van electrische huishoudproducten bij gemeentelijkke vuilnisbergen of bij de verkoper waar u een新产品 koopt,+kennen aanplaatselijke voorschriften gebonden zijn.

Black & Decker biedt de möglichkheid tot inzamelen en recyclen van afgedankte Black & Decker producten. Om gebruik van deze service te make, dient u het product aan een van unsereervicecentra te sturen, die voor ons de inzameling verzorgen.

NEDERLANDS

U kurz het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de weiterzijde van deze handledging. U kurz ook een lijst van onsze servicecentra eneer informatatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Accu's

Versleten batterijden dienen op milieubewuste wijze te worden verwijderd:

Verwijder de batterijen zoals hierboven is beschreiben.
- Plaats de batterijen in een geschikte verpakking, zatat de accucontacten Niet kuren worden kortgesloten.
Breng de batterijen maar eenplaatselijk verwerkingscentrum voor Klein chemisch afval.

Technische gegevens

BDL120

Spanning V 3

Batterijmaat 2× LR6 (AA)

Laserklasse 2

Bedrijfstemperatuar ^ C0 - 40

Gewicht (zonder accu) kg 0,2

EG-verklaring van overeenstemming

Black & Decker verklaart dat deze machines in overeenstemming�n met: 61010-1, IEC 60825-1, EN 61000-6-3, EN 61000-6-1

Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijkrechten en beperken deze Niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verwanging van defecte onderdelen, de reparatie van het product of de verwanging van het product, tenzij:

Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden;
Het product onoordeelkundig is gebruikt;
Het product is beschadigd door invloeden van buitenaf of door een ongeval;
Reparations zich uitgevoerd door anderen dan once servicecentra of Black & Decker personeel.

Om een beroep op de garantie te doeon, dient u een aankoopbewijs te overhandigen aan de verkoper of een van once servicecentra. U kurz het adres van het dichtst bijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handeiding. U kurz ook een lijst van once servicecentra eneer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om te worden geinformeerd over十几年e producten en speciale aanbiedingen. Verdere informatatie over het merk Black & Decker en once producten vindt u op
