Tipo de produto	Ponteiro laser
Marca	Black & Decker
Modelo	BDL120
Tensão de alimentação	3 V
Tipo de pilhas	2 pilhas LR6 (AA)
Classe laser	2
Temperatura de operação	0 °C a 40 °C
Peso (sem pilhas)	0,2 kg
Projeção de linhas	Horizontal e vertical
Nível de bolha	Sim, dois níveis
Montagem na parede	Sim, com chaveta e suporte para furo de fechadura
Fixação magnética	Sim
Ajuste angular	Graduação para ângulos
Uso	Doméstico
Segurança	Radiação laser classe 2, não olhar diretamente
Manutenção	Limpar com um pano macio e seco
Reparos	Por técnico autorizado apenas
Garantia	24 meses
Normas	EN 61010-1, IEC 60825-1, EN 61000-6-3, EN 61000-6-1

Perguntas frequentes - BDL120 BLACK & DECKER

Como ligar o ponteiro laser BDL120?

Pressione o interruptor liga/desliga (1) para ligar a ferramenta. O laser projeta então uma linha.

Quais pilhas usar?

Use duas pilhas LR6 (AA) de 1,5 V cada. Respeite a orientação indicada no compartimento.

Como substituir as pilhas?

Desligue o aparelho, remova a tampa das pilhas (4), insira as pilhas conforme a orientação, depois recoloque a tampa até ouvir um clique.

Como fixar o aparelho na parede?

Use o suporte de parede adequado: chaveta de parede (5) para drywall ou suporte para furo de fechadura (6) para outras paredes. Pendure a ferramenta pelo ímã (8).

Como ajustar a linha laser horizontal ou vertical?

Para uma linha vertical, ajuste o nível de bolha (9). Para uma linha horizontal, ajuste o nível de bolha (10). Gire a ferramenta para alinhar a bolha no centro.

O que fazer se o laser não ligar?

Verifique se as pilhas estão inseridas corretamente e em bom estado. Se necessário, substitua as pilhas. Se o problema persistir, contate um técnico autorizado.

O laser é perigoso para os olhos?

Este laser é de classe 2. Nunca olhe diretamente para o feixe e não use instrumentos ópticos. Os reflexos da pálpebra geralmente oferecem proteção suficiente.

Posso usar o aparelho ao ar livre?

Sim, mas evite expô-lo à chuva ou umidade. A temperatura de operação está entre 0 °C e 40 °C.

Como limpar o aparelho?

Limpe o exterior com um pano macio e seco. Em caso de vazamento de pilhas, limpe cuidadosamente o líquido com um pano, evitando contato com a pele.

Onde encontrar peças de reposição?

Contate um reparador autorizado Black & Decker ou consulte o site www.2helpU.com para encontrar o centro mais próximo. Use apenas peças originais.

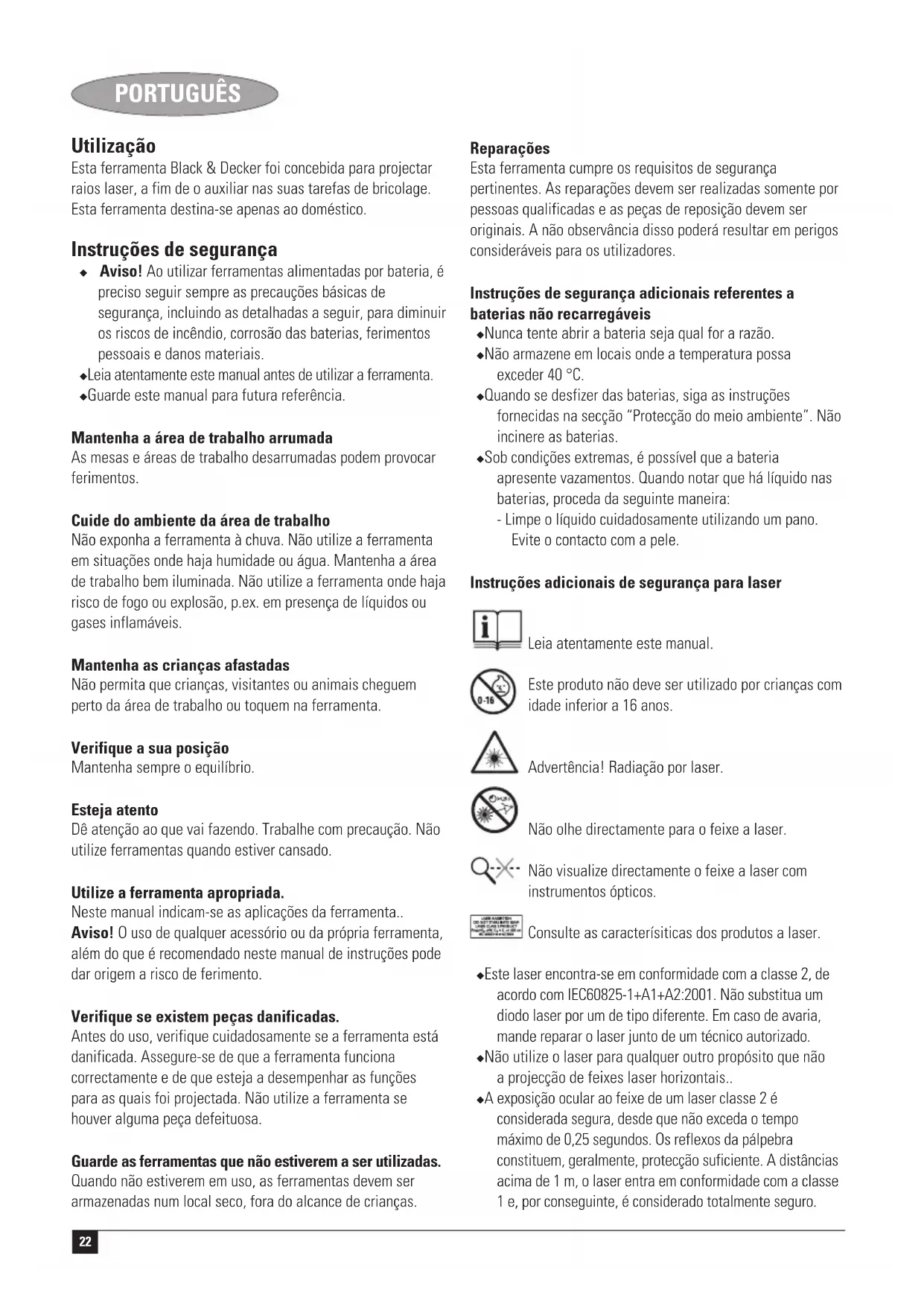

MANUAL DE UTILIZADOR BDL120 BLACK & DECKER

Esta ferramenta Black & Decker foi concebida para projector raios laser, a fim de o auxiliar nas suas tarefas de bricolage.
Esta ferramenta destinata-se apenas ao domestico.

Instruções de segurança

• Aviso! Ao utilizes ferramentas alimentadas por bateria, é preciso seguir sempre as precauçõesbasicas de segurança, incluindo as detalhadas a seguir, para diminuiros riscos de incência, correso das baterias, ferimentos pessoas e danos materiais.
  Leia atentamente este manual antes de utilizesar a ferramenta.
  Guarde este manual para futura referencia.

Não exponha a ferramenta à chuva. Não utilize a ferramenta em situações onde fazer humidade ou água. Mantenha a area de trabalho bem iluminada. Não utilize a ferramenta onde fazer risco de fogo ou explosão, p.ex. em Presence de liquidos ou gases inflamáveis.

Mantenha as crianças afastadas

Não permita que crianças, visitantes ou animais cheguem perto da area de trabalho ou toquem na ferramenta.

Verifique a sua posicao

Mantenha sempre o equilibrio.

Esteja atento

Dê atençao ao que vai fazendo. Trabalhe com precauçao. Não utilize ferramentas quando estiver cansado.

Utilize a ferramenta apropriada.

Neste manual indicam-se as aplicacoes da ferramenta..

Aviso! O uso de qualquer acessario ou da propria ferramenta, às tem do que é recomendado neste manual de instruções pode dar origem a risco de ferimento.

Verifique se existem peças danificadas.

Antes do uso, verifique cuidadosamente se a ferramenta está danificada. Assegure-se de que a ferramenta funciona correctamente e de que esteja a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma coisa defeituosa.

Guarde as ferramentas que não estiverem a ser realizadas.

Quando não estiverem em uso, as ferramentas devem ser armazenadas num local seco, fora do alcance de crianças.

Reparacoes

Esta ferramenta cumpre os requisitos de segurar capertinentes. As reparacoes devem ser realizadas somente por pessoas qualificadas e as peças de reposicao devem ser originais. A não observancia disso poderá resultar em perigos consideraveis para os Utilizadores.

Instruções de segurarça adiconais referentes a baterias não recarregáveis

• Nunca tenteAbrirabateriaseaqualforarazao.
• Não armazene em locais onde a temperatura possa exceeder 40^ .

• quando se desfizer das baterias, siga as instruções fornecidas na secção "Proteção do meio ambiente". Não incinere as baterias.
  Sob condições extremas, é POSSÍVEL que a bateria aparece vexamentos. quando notar que há liquido nas baterias, proceda da segunte maneira:

• Limpe o liquido cuidadosamente'utilizando um pano.

Evite o contacto com a pele.

Instruções adiconais de segurarça para laser

Este produit não deve ser realizado por crianças com idade inferior a 16 anos.

Advertência! Radiação por laser.

Nāo olhe directamente para o feixe a laser.

Não visualize directamente o feixe a laser com instrumentos ópticos.

Consulte as caracteristicas dos produits a laser.

Este laser encontra-se em conformidade com a classe 2, de acordo com IEC60825-1+A1+A2:2001. Não substitua um diodo laser por um de tipo diferente. Em caso de avaria, mande reparar o laser尽头 de um técnico autorizzato.
- Não utilize o laser para qualquer及其他 propósito que não a projeççao de feixes laser horizontais..
- A exposicao ocular ao feixe de um laser classe 2 é considerada segura, desde que não exceedo o tempo maior do 0,25 segundos. Os reflexos da palpebra constituem, geralmente, protecao suficiente. A distancias acima de 1 , o laser entra em conformidade com a classe 1 e, por consequente, é considerado totalmente seguro.

Nunca olhe directemente para o feixe laser, nem de forma intencional.
- São utilize ferramentas ópticas para visualizar o feixe a laser.
- Não coloque o aparecido em posicao que possa fazer com que o feixe laser atravesse qualquer和个人 a alta da casa.
- Não permita que as crianças se aproximem do laser.

\section*{Characteristicas}

1. Interruptor de ligar/desligar
2. Niveis
3. Abertura laser
4. Tampa do compartmento das pilhas

Montagem

Advertência! Assegure-se de que a ferramenta está desligada.

Colocacao das pilhas (fig. A)

Remova a tampa do compartmento das pilhas (4) da ferramenta.
Coloque as pilhas na ferramenta, na orientacao indicada.
Volte a colocar a tampa, empurrando até ouvir um estalido.

Montagem na parede (fig. B & C)

A ferramenta pode ser montada em paredes utilizing um dos suportes de parede (5 ou 6). O gancho de parede (5) é utilizado para pendurar a ferramenta emplaces de gesso. O suporte com orificio (6) éutilizada para pendurar a ferramenta em outros temas de parede usingo um parafuso ou prego.

Advertência! Mantenha os suportes de parede num local seguro quando não estiverem a ser realizados.

Gancho de parede

Abra o pino tipo lamina (7).
Fixe o gancho de parede num local adequado e prima o pino contra a parede.
Instale a ferramenta unindo o iman (8) ao ganho de parede (5).

Advertência! O gancho de parede é afiado, pelo que deve ser manuseado com cuidado.

Suporte com orificio

Insira um parafuso ou prego na parede.
Pendure o所提供e de parede (6) no fixador.
-Instale a ferramenta unindo o iman (8) ao suporte com orificio (6).

Utilização (fig. D)

Encoste a ferramenta à parede como indicado.
Empurre o interruptor de ligar/desligar (1) para cima para ligar a ferramenta.
Desloque a ferramenta conforme necessario para posicionar o raio laser.
Pendure a ferramenta na parede utilizing o suporte de parede adequado.

Ajuste do raio laser (fig. E)

Para projector um raio vertical, ajuste a ferramenta até que o frasco (9) fique nivelado.
Para projector um raio horizontal, ajuste a ferramenta até que o frasco (10) fique nivelado.

Utilização da escala

A escal (11) existente no suporte de parede pode ser realizado para ajuste angular.

Alinhe a posicao de 0^ na escala com o indicator na ferramenta rodando o gancho de parede.
Para verificar um angulo, ajuste a escala conformenecessario.

Proteção do meio ambiente

Recolha emeparado.Nao deve deitar este produitsora juntamente com o lixo domestico normal.

Caso cheque o momento em que um dos seu's produits Black & Decker precise de ser substituido ou decide desfazer-se do mesmo, não o deite fora jintamente com o lixo domestico. Torne este produit disponible para uma recolha em分开e.

A recolha emeparado de produits e embalagens.
utilizados permite que os materiais sejam reciclados
e reutilizados.A reutilização de materiais reciclados
ajuda a出击ar a poluicao ambientale a reduzir a
procura de materias-primas.

Os regulamentos locais poderao providenciar a recolha em separado de produits electricos jusquas das casas, em lixeiras municipais ou jusqu dofornecedores ao adquirir um novo produit.

A Black & Decker oferece um service de recolha e reciclagem de produits Black & Decker que tenham atingido o fim das suas vidas uweis. Para tirar proveito deste service, devolva o seu produit a qualquer专业技术 autorizzato, que se encarregara de recolher o equipamento em nosso nome.

Para verficar a localização do técnico autorizzato mais proximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulta a lista de tecnicos autorizados da Black & Decker e os@dados completeness dos nossois serviços de atendimento pos-venda na Internet no endereço: www.2helpU.com

Pilhas

No final da sua vidautil,deite fora as pilhas sempre tendo emunte o cuidado com o meio ambiente:

Remova as pilhas conforme descrição acima.
Coloque as pilhas numa embalagem apropriada para garantir que os terminais não possam entrada em curto-circuito.
Leve as pilhas a uma estaqao local de reciclagem.

Dados téncinos

BDL120

Voltagem V 3

Tamanho das pilhas 2 x LR6 (AA)

Classe do laser 2

Temperatura de funciona ^ C0 - 40

Peso (sem a bateria) kg 0,2

Declaração de conformidade

A Black & Decker declar que estas ferramentas foram concebidas em conformidade com: EN 61010-1, JEC 60825-1, EN 61000-6-3, EN 61000-6-1

Kevin Hewitt

Engenheiro Responsavel

A Black & Decker confia na qualida de seu'sculos e oferece um programa de garantia excelente. Estada declaraao de garantia soma-se aois direitos legais e nao os prejudica em nenhum aspecto.A garantia sera valida nos territorios dos Estados Membros da Uniao Europeia e na Area de Livre Comercio da Europa.

Caso algo produit da Black & Decker aparece avarias devido a defeitos de material, mao-de-obra ou ausencia de conformidade no prazo de 24 mezes a partir da data de compra, a Black & Decker garantira a substituiacao das peças defeituosas, a reparacao dos produits que foram submetidos a uso adequado e remoço ou substituiacao dosleasedos para assegurar o minimumo de inconvenientes ao cliente a menos que:

produiteno haidosidutilizado para finscomerciais, professionaisoualuguer;
0 produits tenha sido submetido a uso Incorrecto ou descuido;
0 produitensofrido danos causados por objectos estranhos, substanciaos ou acidentes;
Tenha um historico de reparacoes efectuadas por terreiros que não sejam os agentes autorizados ou professionais de manutencao da Black & Decker.

Para Activate a garantia, sera necessário enviar aprove de comprar o revendedor ou agente de reparacao autorizzato. Para confirmar a localização do agente de reparacao mais proximo de si contacte o escritorio local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completenesss de todos os serviços de atendimento pos-venda na Internet no endereço: www.2helpU.com

Visit o"Our website www.blackanddecker.com para registrar o seu novo produits Black & Decker e para se manteractualizar sobre novos produits e ofertas especials. Estao disponiveis mais informacoes sobre a Black & Decker e sobrea russa gama de produits em www.blackanddecker.com

Användningsområde

enderecado e envie-o logo antes a compra do seu produit para o

endereço da Black & Decker do seu pais.
