BDL120 - Laserpekare BLACK & DECKER - Gratis bruksanvisning och manual

Produkttyp	Laserpekare
Märke	Black & Decker
Modell	BDL120
Matningsspänning	3 V
Batterityp	2 LR6 (AA) batterier
Laserklass	2
Drifttemperatur	0 °C till 40 °C
Vikt (utan batterier)	0,2 kg
Linjeprojektion	Horisontell och vertikal
Vattenpass	Ja, två vattenpass
Väggmontering	Ja, med kil och nyckelhålsfäste
Magnetisk infästning	Ja
Vinkeljustering	Gradskiva för vinklar
Användning	Hushållsbruk
Säkerhet	Laserstrålning klass 2, titta inte direkt
Underhåll	Rengör med en mjuk, torr trasa
Reparationer	Endast av auktoriserad tekniker
Garanti	24 månader
Standarder	EN 61010-1, IEC 60825-1, EN 61000-6-3, EN 61000-6-1

Vanliga frågor - BDL120 BLACK & DECKER

Hur tänder jag laserpekaren BDL120?

Tryck på strömbrytaren (1) för att sätta på verktyget. Lasern projicerar då en linje.

Vilka batterier ska jag använda?

Använd två LR6 (AA) batterier på 1,5 V var. Följ den angivna orienteringen i batterifacket.

Hur byter jag batterierna?

Stäng av apparaten, ta bort batteriluckan (4), sätt i batterierna enligt orienteringen och sätt tillbaka luckan tills den klickar på plats.

Hur fäster jag apparaten på väggen?

Använd lämpligt väggfäste: väggkil (5) för gipsvägg eller nyckelhålsfäste (6) för andra väggar. Häng verktyget med magneten (8).

Hur justerar jag den horisontella eller vertikala laserlinjen?

För en vertikal linje, justera vattenpasset (9). För en horisontell linje, justera vattenpasset (10). Vrid verktyget för att centrera luftbubblan.

Vad gör jag om lasern inte tänds?

Kontrollera att batterierna är korrekt insatta och i gott skick. Byt batterier vid behov. Om problemet kvarstår, kontakta en auktoriserad tekniker.

Är lasern farlig för ögonen?

Denna laser är klass 2. Titta aldrig direkt in i strålen och använd inga optiska instrument. Ögonlockets reflexer ger vanligtvis tillräckligt skydd.

Kan jag använda apparaten utomhus?

Ja, men undvik att utsätta den för regn eller fukt. Drifttemperaturen är mellan 0 °C och 40 °C.

Hur rengör jag apparaten?

Rengör utsidan med en mjuk, torr trasa. Om batterier läcker, rengör vätskan försiktigt med en trasa och undvik hudkontakt.

Var hittar jag reservdelar?

Kontakta en auktoriserad Black & Decker-reparatör eller besök www.2helpU.com för att hitta närmaste servicecenter. Använd endast originaldelar.

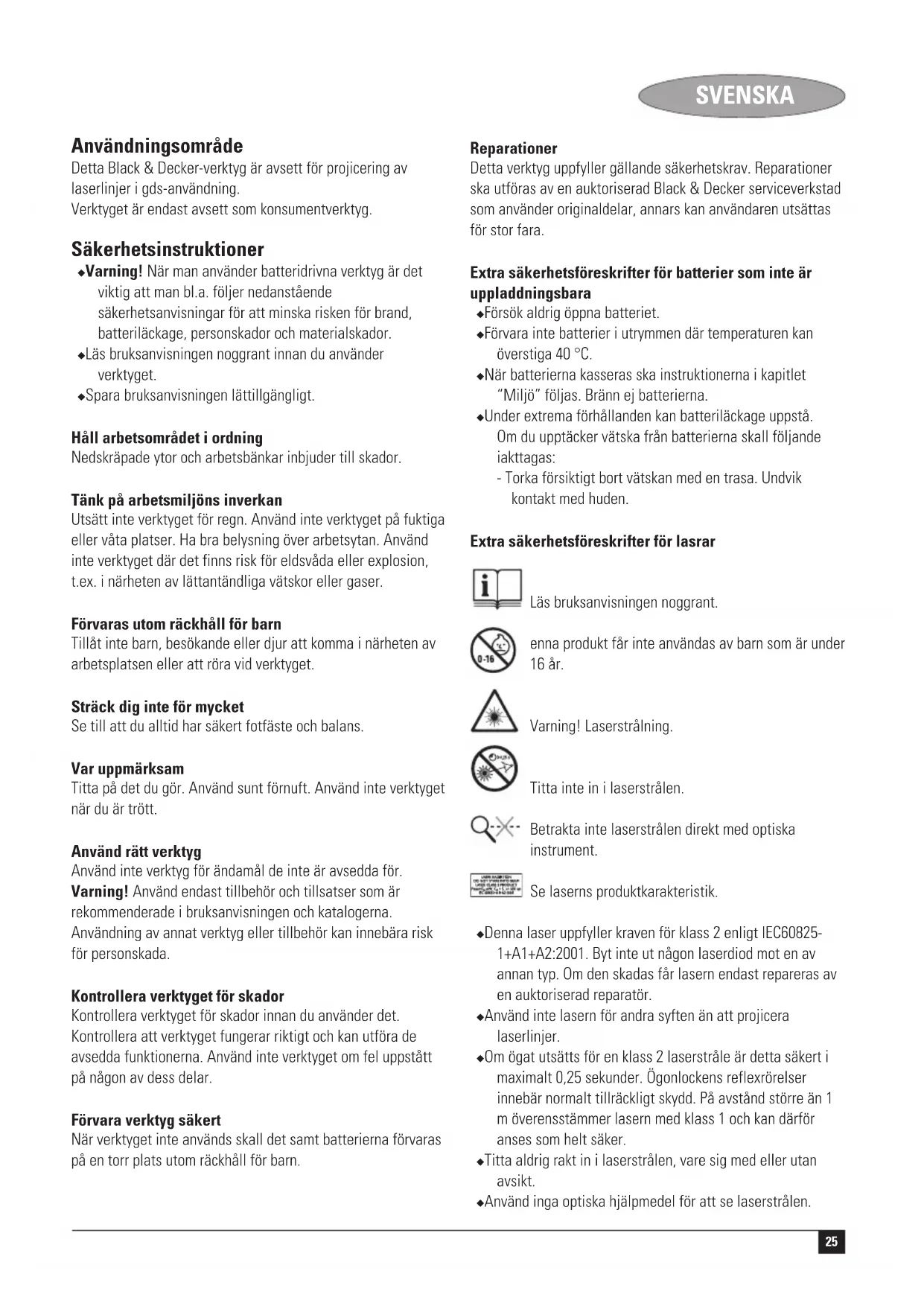

BRUKSANVISNING BDL120 BLACK & DECKER

Detta Black & Decker-verktyg ar avsett for projicering av laserlinjer i gds-anvandning.

Verktyget ar endast avsett som konsumentverktyg.

Sakerhetsinstruktioner

Varning! När man anvander batteridrivna verktyg ar det viktig att man bl.a. foljer nedanstændes sakerhetsanvisningar for att minska risken for brand, batterilackage, persorskador och materialskador.
Läs braksanvisningen noggrant innan du anvander verktyget.
Spara bruksanvisningen lattilgängligt.

Häll arbetsområdet i ordning

Nedskrapipe ytor och arbetsbänkar inbjuder till skador.

Tänk på arbetsmiljöns inverkan

Utsatt inte verktyget for regn. Anvand inte verktyget pa fuktiga erler vata platser. Ha bra belysning over arbetsytan. Anvand inte verktyget dar det finns risk for eldsvada aller explosion, t.ex. i narheten av lattantandliga vatskorller gaser.

Tillat inte barn, besokande eller djur att komma i narheten av arbetsplatsen aller att rora vid verktyget.

Strack dig inte for mycket

Se till att du alltid har sakert fotfaste och balans.

Var uppmarksam

Titta pa det du gör. Använd sunt fornuft. Använd inte verktyget\ när du ar trött.

Använd ratt verktyg

Använd inte verktyg für andamål de inte ar avsedda for.

Varning! Använd endast tillbehör och tillsatser som är rekommenderade i braksanvisningen och katalogerna.

Använding av annat verktyg eller tillbehör kaninnebärarisk for persorskada.

Kontrolera verktyget for skador

Kontrollera verktyget for skador innan du anvander det. Kontrollera att verktyget fungerar riktigt och kan utfora de avsedda Funktionerna. Anvand inte verktyget om fel uppstatt på nagon av dess delar.

Förvara verktyg sækert

När verktyget inte används skall det samt batterierna forvaras på en torr plats utom räckhäll für barn.

Reparationer

Detta verktyg uppfyller gällande sakerhetskrav. Reparationer skutforas av en auktoriserad Black & Decker serviceverkstad som anvander originaldar, annars kan användaren utsattas for stor fara.

Extra sakerhetsforeskrifter for batterier som inte ar uppladdningsbara

Forsok aldrig oppna batteriet.
Förvara inte batterier i utrymmen där temperaturen kan overstiga 40^
När batterierna kasseras ske instruktionerna i kapitlet "Miljö" foljas. Brann ej batterierna.
Under extrema forhallanden kan batterilackage uppsta. Om du upptacker vatska fran batterierna skall foljande iaktagas:

• Torka forsiktigt bort vatskan med en trasa. Undvik kontakt med huden.

Läs bruksanvisingen noggrant.

enna produit fär inte användas av barn som ar under 16 År.

Varning! Laserstrålning.

Titta inte in i laserstralen.

Betrakta inte laserstralen direkt med optiska instrument.

Se laserns produktkarakteristik.

Denna laser uppyller kraven for klass 2 enigt IEC60825-1+A1+A2:2001. Byt inte ut nagon laserdiod mot en av annan typ. Om den skadas farr lasern endast repareras av en auktoriserad reparator.
Anvand inte lasern for andra syften an att projicera laserlinjer.
- Om ögat utsäts for en klass 2 laserstråle ar detta sakert i maximal 0,25 sekunder. Ögonlockens reflexrörelserinnebar normalt tillräckligt skydd. Pá avstand större an 1 m overensstämmer lasern med klass 1 och kan)därfor anses som heltsäker.
Titta aldrig rakt in i laserstralen, vare sig med ell er utan avsikt.
Använd inga optiska hjälpmedel for att se lasersträlen.

SVENSKA

Stall inte upp verktyget sa att laserstralen kan komma att traffa nagon person i ogonhojd.
Låt inte barn komma i narheten av lasern.

Detaljbeskrivning

1. Strömbrytare
2. Vattenpass
3. Laseröppning
4. Batterilock

Montering

Varning! Kontrollera att verktyget ar avständt.

Ta bort batterilocket (4) fran verktyget.
Satt i batterierna i verktyget pa det satt som anges.
Satt tillbaka locket sa att det knapper fast.

Väggmontering (fig. B & C)

Verktyget kan monteras på vaggar med hjälp av ett av vaggfastena (5 eller 6). Vaggstiftet (5) används for att hänga verktyget på gipsplattor. Nyckelhalsfastet (6) används for att hänga upp verktyget på andere slags vaggar med hjälp av en skruv eller spik.

Varning! Forvara vaggfustena pa en saker plats nar de inte anvands.

Vaggstift

Falt ut det platta stiffet (7).
Häll vaggstiftet framfor lamplig plats och tryck stiftet rakt in i viggen.
Satt fast verktyget genom att lata magneten (8) fastna pa vaggstiftet (5).

Varning! Vaggstiftet ar vasst och bör behandlas försiktigt.

Nyckelhalsfaste

Driv in en skruv aller spik i vaggen.
Häng vaggfustet (6) på stödet.
Installera verktyget genom att lata magneten (8) fastna pa nyckelhalsfastet (6).

Användning (fig. D)

Placera verktyget plant mot vaggen som bilden visar.
Tryck strömbrytaren (1) uppät für att satta pa verktyget.
Flytta verktyget after behov for att laserlinjen ske vara ratt.
Häng verktyget på väggen med hjälp av lampligt vaggfaste.

Installingnag laserlinjen (fig. E)

Justera verktyget tills vattenpasset (9) ar vagratt for att projicera en vertikal linje.

Justera verktyget tills vattenpasset (10) ar vagratt for att projicera en horisontell linje.

Användning av skalan

Skalan (11) på vaggfåstet kan användas for justering av vindeln.

Placera 0^ -positionen pa skalan i riktning med markoren pa verktyget genom att vrida vaggstiftet.
- Justera skalan for att kontrollera en vinkel.

Miljöskydd

Särskild insamling. Denna produit fär inte kastas bland vanliga hushällssopor.

Omdunagonggangiframtidenbehoveresatta dinBlack& Decker-productmedenny,ellerinte langerebehovendeno, skaduinte kasta denihushalssoporna.Denna productskall lamnas till sarskild insamling.

After insamling av anecdvaprodukter och forpackningsmaterial kan materialen atervinnas och anecdvaspnyt.Anvandning av atervunna material skonar miljon och minskar forbrukningen av ravaror.

Enligt lokal lagstiftning kan det forekomma särskilda insamlingar av uttjant elustrustning fran hushall, antingen vid kommunala miljostationer erler hos detaljhandlaren nr du koper en ny produit.

Black & Decker erbjuder en insamlings- och ätervinningstjänst for Black & Decker-produkter när de en gang har tjänat ut. For att använda den har tjänsten lämnar du inprodukten till en auktoriserad Black & Decker -reparator/representant som tar hand om den für var räkning.

Närmaste auktoriserade Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den har manualen. Annars kan du söka på Internet, på listen over auktoriserade Black & Decker-representanter och alla uppgifter om.Var kundservice och andere kontakter.

www.2helpU.com

Batterier

Skydda miljon genom att lamna uttjanta batterier till avsedd uppsamlingsplats.

Tag bort batterierna enligt beskrivningen ovan.
Placera batterierna i en lamplig forpackning sa att kontakterna inte kan kortslutas.
Lämna batterierna till den lokala Återvinningsstationen.

Tekniska data

BDL120

Spanning V3

Batteristorlek 2 x LR6 (AA)

Laserklass 2

Black & Decker forklarar att dessa verktyg ar konstruerade

i overensstammelse med:

EN 61010-1, IEC 60825-1, EN 61000-6-3, EN 61000-6-1

Kevin Hewitt

Reservdar finns att kopa hos auktorisere Black & Decker verkstader, som även ger kostnadsforslag och repararvaraprodukter.

Forteckning over vara auktoriserade verkstader finns pa Internet, var hemsida www.blackanddecker.se samt

www.2helpU.com

Garanti

Black & Decker garanterar att produiten ar fri fran materialoch/eller fabrikationsfel vid leverans till kund. Garantin ar i tillagg till konsumentens lagiga rattigheter och paverkar intedessa. Garantin galler inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsomradyet.

Om en Black & Decker produit går sönder på grund av material- och/eller fabrikationsfel eller brister i overensstammelse med specifikationen, inom 24 manader.FRKOPet, atar sig Black & Decker att reparera aller byta ut Produkten med minsta besvar for kunden.

Garantin gäller inte für fel som beror pa:

normalslitage
felaktig användning aller skötsel
att Produkten skadats av främande foremal, amnen aller genom olyckshändelse

Garantin gäller inte om reparation har utförs av nàgon annan an en auktoriserad Black & Decker verkstad.

For att utnyttja garantin skall produiten och inkopskvittot lamnas till aterforsaljaren ell er till en auktoriserad verkstad senast 2 manader after det att felet har upptackts. For information om narnaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret pa den adress som ar angiven i braksanvisningen. En lista pa alla auktoriserade verkstader samt servicevillkor finns aven tillgangligt pa Internet, adress:

www.2helpU.com

Besök.Var webbplats www.blackanddecker.se for att registrera dinnya Black & Decker-produkt somt for att erhalla information omnyaprodukter och specialerbjudanden. Vidare information om market Black & Decker och vart Produktsortiment kan Återfinnas på

www.blackanddecker.se
