BRUKSANVISNING LZR310 BLACK & DECKER

Kevin Hewitt Engenheiro Responsável Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2004 Garantia A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa. Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que: ◆ O produto tenha sido utilizado para fins comerciais, profissionais ou aluguer; ◆ O produto tenha sido submetido a uso incorrecto ou descuido; ◆ O produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes; ◆ Tenha um histórico de reparacões efectuadas por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker. Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Visite o nosso website www.blackanddecker.com para registar o seu novo produto Black & Decker e para se manter actualizado sobre novos produtos e ofertas especiais. Estão disponíveis mais informações sobre a Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.com27 SVENSKA Användningsområde Detta Black & Decker verktyg är avsett för projicering av laserlinjer i gds-användning. Verktyget är endast avsett för bruk i hemmet. Säkerhetsinstruktioner ◆ Varning! När man använder batteridrivna verktyg är det viktig att man bl.a. följer nedanstående säkerhetsanvisningar för att minska risken för brand, batteriläckage, personskador och materialskador. ◆ Läs bruksanvisningen noggrant innan du använder verktyget. ◆ Spara bruksanvisningen lättillgängligt. Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. Tänk på arbetsmiljöns inverkan Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser. Förvaras utom räckhåll för barn Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget. Sträck dig inte för mycket Se till att du alltid har säkert fotfäste och balans. Var uppmärksam Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött. Använd rätt verktyg Använd inte verktyg för ändamål de inte är avsedda för. Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada. Kontrollera verktyget för skador Kontrollera verktyget för skador innan du använder det. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Förvara verktyg säkert När verktyget inte används skall det samt batterierna förvaras på en torr plats utom räckhåll för barn. Reparationer Detta verktyg uppfyller gällande säkerhetskrav. Reparationer ska utföras av en auktoriserad Black & Decker serviceverkstad som använder originaldelar, annars kan användaren utsättas för stor fara. Extra säkerhetsföreskrifter för batterier som inte är uppladdningsbara ◆ Försök aldrig öppna batteriet. ◆ Förvara inte batterier i utrymmen där temperaturen kan överstiga 40 °C. ◆ När batterierna kasseras ska instruktionerna i kapitlet “Miljö” följas. Bränn ej batterierna. ◆ Under extrema förhållanden kan batteriläckage uppstå. Om du upptäcker vätska från batterierna skall följande iakttagas: - Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. Extra säkerhetsföreskrifter för lasrar Varning! Laserstrålning. Titta inte in i laserstrålen. Betrakta inte laserstrålen direkt med optiska instrument. Se laserns produktkarakteristik. ◆ Denna laser uppfyller kraven för klass 2M enligt EN 60825-1:1993+A2:2001. Byt inte ut någon laserdiod mot en av annan typ. Om den skadas får lasern endast repareras av en auktoriserad reparatör. ◆ Använd inte lasern för andra syften än att projicera laserlinjer. ◆ Om ögat utsätts för en klass 2M laserstråle är detta säkert i maximalt 0,25 sekunder. Ögonlockens reflexrörelser innebär normalt tillräckligt skydd. På avstånd större än 1 m överensstämmer lasern med klass 1 och kan därför anses som helt säker. ◆ Titta aldrig rakt in i laserstrålen, vare sig med eller utan avsikt. ◆ Använd inga optiska hjälpmedel för att se laserstrålen. ◆ Ställ inte upp verktyget så att laserstrålen kan komma att träffa någon person i ögonhöjd. ◆ Låt inte barn komma i närheten av lasern. Detaljbeskrivning

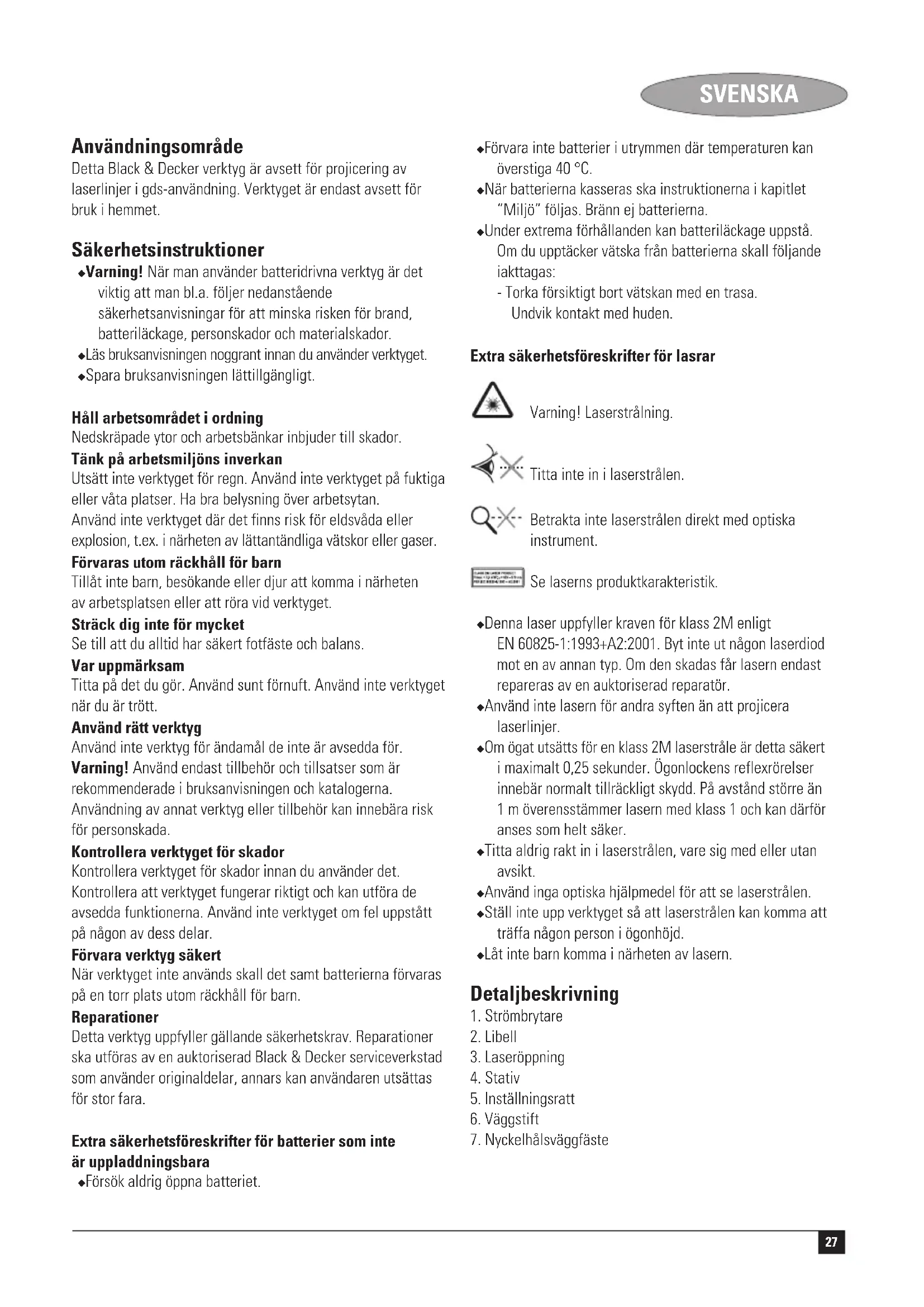

7. Nyckelhålsväggfäste28

SVENSKA Montering Sätta i batterierna (fig. A) ◆ Skjut av batterilocket (8) från verktyget. ◆ Sätt i batterierna i den riktning som anges i verktyget. ◆ Sätt tillbaka locket så att det klickar fast. Installera verktyget (fig. B - E) Verktyget kan installeras på en horisontell yta, t.ex. ett golv eller bord. Alternativt kan enheten monteras fast på väggen. Montera verktyget på stativet (fig. B - D) Verktyget kan installeras på det justerbara stativet (4), både horisontellt och vertikalt. ◆ Välj en jämn och slät yta för att installera stativet. ◆ När horisontala laserlinjer projiceras på väggar, placera verktyget på stativet horisontellt och rikta in verktygets undersida mot profilen på stativet. ◆ När vertikala laserlinjer projiceras på väggar, placera verktyget på stativet horisontellt och för in den utskjutande delen på långsidan av verktyget i skåran på stativet. ◆ När laserlinjer projiceras på tak, placera verktyget på stativet vertikalt och för in den utskjutande delen på kortsidan av verktyget i skåran på stativet. Montera verktyget på väggen (fig. E) Apparaten kan monteras på väggar med hjälp av ett av väggfästena. Varning! Förvara väggfästena på en säker plats när de inte används. Nyckelhålsväggfästet (7) används för montering på de flesta väggkonstruktioner. ◆ Kör in en skruv eller spik i väggen. ◆ Häng väggfästet på fästet via nyckelhålet. ◆ Montera verktyget på väggfästet genom att fästa magneten (8) på stålknappen (9). Om enheten har monterats på gipsplattor eller andra mjuka material måste väggstiftet (6) användas: ◆ Håll konsolen framför en lämplig plats. ◆ Vrid knappen (10) så att stiftet (11) pressas rakt in i väggen. ◆ Montera verktyget på väggfästet genom att fästa magneten (8) på stålknappen (12). Användning ◆ Installera verktyget på önskat sätt. ◆ Placera lasern mitt i arbetsområdet för att öka arbetsavståndet och precisionen. Områdets ljusförhållanden kan påverka linjens synlighet. ◆ Om det behövs hänger man upp verktyget på väggen med hjälp av ett lämpligt väggfäste. Start och stopp ◆ Skjut strömbrytaren (1) till läget ’ON’ för att sätta på verktyget. ◆ Skjut strömbrytaren (1) till läget ’OFF’ för att stänga av verktyget. Justera laserlinjen (fig. B - E) Använda en vägginstallation (fig. E) ◆ Starta verktyget. ◆ Håll väggfästet med en hand. ◆ Justera verktyget med den andra handen ända tills libellen som är parallell med väggen är vågrät. Använda det justerbara stativet (fig. B - D) ◆ Starta verktyget. ◆ Flytta verktyget efter behov för att placera laserlinjen rätt. ◆ När laserlinjer projiceras horisontellt på väggar, jämna ut libellerna på ovansidan av enheten. ◆ När laserlinjer projiceras vertikalt på väggar, jämna ut libellen på ovansidan av enheten. ◆ När laserlinjer projiceras på tak, jämna ut libellerna på de angränsande sidorna av enheten. ◆ Justera rattarna (5) ända tills linjen är vågrät. Miljöskydd Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor. Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling. Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror. Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt. Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad Black & Decker –reparatör/representant som tar hand om den för vår räkning.29 SVENSKA Närmaste auktoriserade Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter. www.2helpU.com Batterier Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats. ◆ Tag bort batterierna enligt beskrivningen ovan. ◆ Placera batterierna i en lämplig förpackning så att kontakterna inte kan kortslutas. ◆ Lämna batterierna till den lokala återvinningsstationen. Tekniska data LZR310 Spänning V 3 Batteristorlek LR03 Driftstemperatur °C 0 - 40 Våglängd nm 635-670 Laserklass 2M Lasereffekt mW < 3,5 Vikt kg 0,45 CE-försäkran om överensstämmelse LZR310 Black & Decker förklarar att dessa verktyg är konstruerade i överensstämmelse med:

Återförsäljarens adress

Är verktyget en gåva?

Är detta ditt första B&D-verktyg?

Vänligen kryssa för i rutan om Ni inte vill ha information.
