BEDIENUNGSANLEITUNG LZR310 BLACK & DECKER

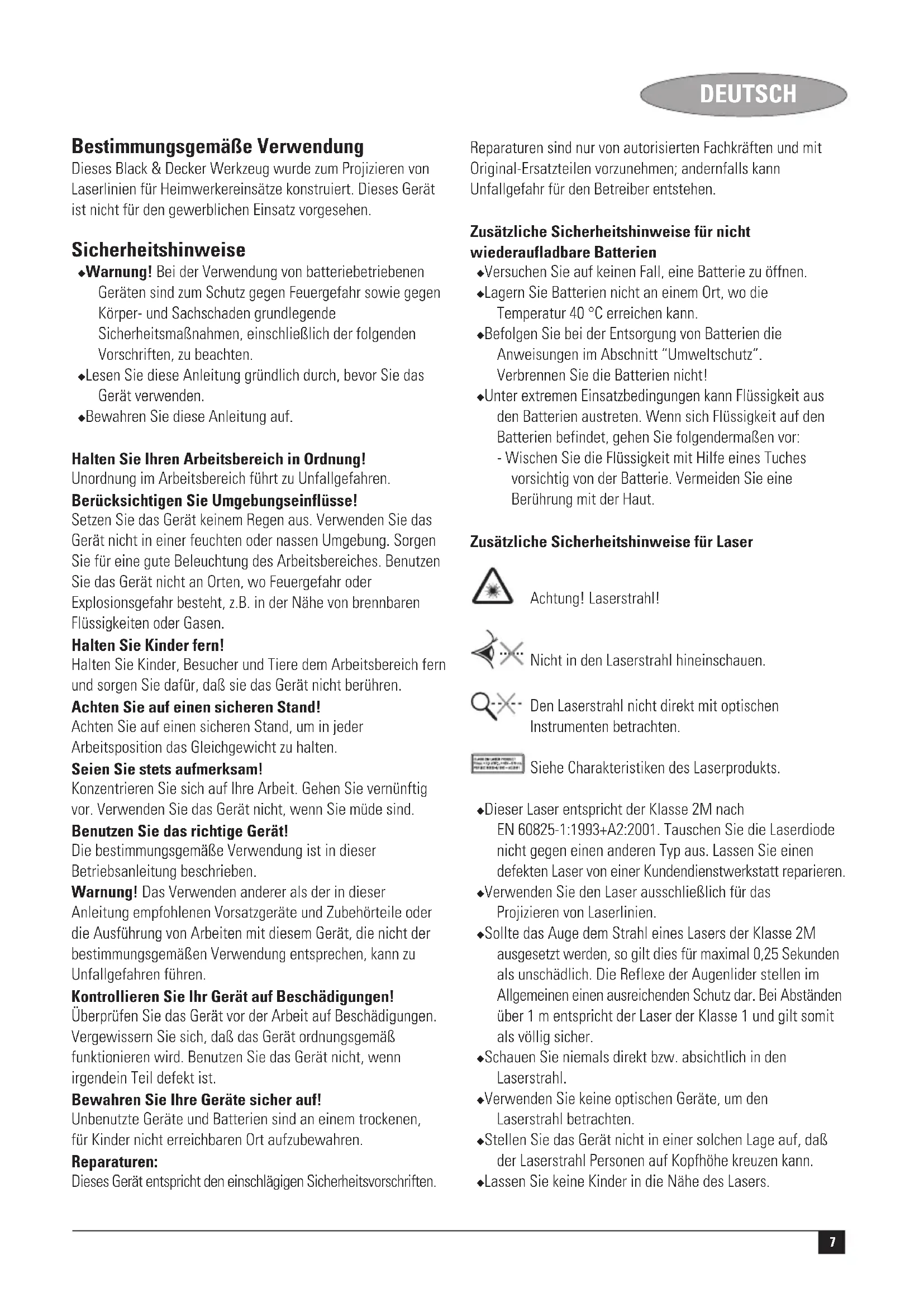

Bestimmungsgemäß Verwendung

Dieses Black & Decker Werkzeug wurde zum Projizieren von Laserlinien für Heimwerkereinsätze konstruiert. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Warning! Bei der Verwendung von batteriebetriebenen Geräten sind zum Schutz gegen Feuergefahr sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften, zu beachten.
- Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden.
Bewahren Sie diese Anleitung auf.

Halten Sie ihren Arbeitsbereich in Ordnung!

Unordnung im Arbeitsbereich führt zu Unfallgefahren.

Berücksichtigten Sie Umgebungseinflüsse!

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Halten Sie Kinder fern!

Halten Sie Kinder, Besucher und Tiere dem Arbeitsbereich fern und sorgen Sie davon, daß sie das Gerät nicht berühren.

Achten Sie auf einen sicheren Stand!

Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten.

Seien Sie stets aufmerksam!

Konzentrieren Sie sich auf ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie mäde sind.

Benutzen Sie das richtige Gerät!

Die bestimmungsgemäß Verwendung ist in dieser Betriebsanleitung beschrieben.

Warning! Das Verwenden anderer als der in dieser

Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit dieser Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

Kontrollieren Sie Ihr Gerät auf Beschädigungen!

Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Vergewissern Sie sich, daß das Gerät ordnungsgemäß Funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgend ein Teil defekt ist.

Bewahren Sie ihre Geräte sicher auf!

Unbenutzte Geräte und Batterien sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

Reparaturen:

Dieses Gerät entspricht den einschlagigen Sicherheitsvorschriften.

Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Sicherheitshinweise für nicht wiederaufladbare Batterien

Versuchen Sie auf keinen Fall, eine Batterie zu öffnen.
Lagern Sie Batterien nicht an einem Ort, wo die Temperatur 40^ erreichen kann.
Befolgen Sie bei der Entsorgung von Batterien die Anweisungen im Abschnitt "Umweltschutz". Verbrennen Sie die Batterien nicht!
Unter extremen Einsatzbedingungen kann Flüssigkeit aus den Batterien austreten. Wenn sich Flüssigkeit auf den Batterien befindet, gehen Sie folgendermaßen vor: - Wischen Sie die Flüssigkeit mit Hilfe eines Tuches vorsichtig von der Batterie. Vermeiden Sie eine Berührung mit der Haut.

Zusätzliche Sicherheitshinweise für Laser

Achtung! Laserstrahl!

Nicht in den Laserstrahl hineinschauen.

Den Laserstrahl nicht direkt mit optischen Instrumenten betrachten.

Siehe Charakteristiken des Laserprodukts

Dieser Laser entspricht der Klasse 2M nach EN 60825-1:1993+A2:2001. Tauschen Sie die Laserdiode nicht gegen einen anderen Typ aus. Lassen Sie einen defekten Laser von einer Kundendienstwerkstatt reparieren.
Verwenden Sie den Laser ausschließlich für das Projizieren von Laserlinien.
Sollte das Auge dem Strahl eines Lasers der Klasse 2M ausgesetzt werden, so gilt dies für maximal 0,25 Sekunden als unschädlich. Die Reflexe der Augenlider stellen im Allgemeinen einen ausreichenden Schutz dar. Bei Abständen über 1 m entspricht der Laser der Klasse 1 und gilt damit als vollig sicher.
Schauen Sie niemals direkt bzw. absichtlich in den Laserstrahl.
Verwenden Sie keine optischen Geräte, um den Laserstrahl betrachten.
Stellen Sie das Gerät nicht in einer solchen Lage auf, daß der Laserstrahl Personen auf Kopfhöhe kreuzen kann.
Lassen Sie keine Kinder in die Nähe des Lasers.

DEUTSCH

Merkmale

1. Ein-/Ausschalter
2. Libelle
3. Laserblende
4. Ständer
5. Einstellrad
6. Wandstift
7. Schlüsselloch-Wandhalterung

Montage

Einsetzen der Batterien (Abb. A)

Schieben Sie den Batteriedeckel (8) vom Werkzeug.
Setzen Sie die Batterien in der angegebenen Ausrichtung in das Werkzeug ein.
Bringen Sie den Deckel wieder an und setzen Sie hin in seiner Lage einrasten.

Installation des Werkzeugs (Abb. B-E)

Das Werkzeug kann auf einer waagerechten Fläche wie beispelssweise dem Boden oder einem Tisch aufgebaut werden. Alternativ hierzu kann das Werkzeug auch an einer Wand befestigt werden.

Anbringen des Werkzeugs auf dem Ständer (Abb. B - D) Das Werkzeug kann sowohl waagerecht als auch senkrecht auf dem einstellbaren Ständer (4) angebracht werden.

Wahlen Sie für den Aufbau des Ständers eine glatte und ebene Oberfläche.
Wenn waagerechte Laserlinien auf Wände projziert werden sollen, bringen Sie das Werkzeug waagerecht auf dem Ständer an und richten Sie die Unterseite des Werkzeugs mit dem Profil am Ständer aus.
- Wenn senkrechte Laserlinien auf Wände projziert werden sollen, bringen Sie das Werkzeug waagerecht auf dem Ständer an und setzen Sie den Vorsprung an der langen Seite des Werkzeugs in die Aussparung des Ständers.
Wenn Laserlinien auf Decken projiziert werden sollen, bringen Sie das Werkzeug senkrecht auf dem Ständer an und setzen Sie den Vorsprung an der kurzen Seite des Werkzeugs in die Aussparung des Ständers.

Anbringen des Werkzeugs an einer Wand (Abb. E)

Das Gerät kann mit Hilfe einer der Wandhalterungen an Wänden angebracht werden.

Achtung! Bewahren Sie die Wandhalterungen an einem sicheren Ort auf, wenn diese nicht verwendet werden.

Die Schlüsselloch-Wandhalterung (7) wird für die Montage an den meisten Wandkonstruktionen verwendet.

Treiben Sie eine Schraube oder einen Nagel in die Wand.

Hängen Sie die Wandhalterung am Schlüsselloch an die Befestigung.
Bringen Sie das Werkzeug an der Wandhalterung an, indem Sie den Magneten (8) an den Stahlknopf (9) heften.

Wird das Gerät an einer Gipskartonplatte oder anderen weichen Materialien angebracht, so muß der Wandstift (6) verwendet werden:

Halten Sie die Befestigung vor eine geeignete Stelle.
Drehen Sie den Knopf (10), um den Stift (11) gerade in die Wand zu drücken.
Bringen Sie das Werkzeug an der Wandhalterung an, indem Sie den Magneten (8) an den Stahlknopf (12) heften.

Gebrauch

Bauen Sie das Werkzeug wie erforderlich auf.
Um den Arbeitsabstand und die Genauigkeit zu erhöhen, stellen Sie den Laser in der Mitte Ihres Arbeitsbereiches auf. Die Helligkeit des Bereiches kann die Sightbarkeit der Linie beeinträchtigen.
Hängen Sie das Gerät gegebenenfalls mit der entsprechenden Wandbefestigung an die Wand.

Ein- und Ausschalten

Zum Einsatz des Werkzeug schiben Sie den Ein-/ Ausschalter (1) auf 'ON".
Zum Ausschalten des Werkzeug schiben Sie den Ein-/Ausschalter (1) auf 'OFF'.

Einstellen der Laserlinie (Abb. B - E)

Verwendung des Wandaufbaus (Abb. E)

Schalten Sie das Werkzeug ein.
Halten Sie mit der einen Hand die Wandhalterung.
Stellen Sie das Werkzeug mit der anderen Hand ein, bis die parallel zur Wand liegende Libelle gerade ist.

Verwendung des einstellbaren Ständer (Abb. B - D)

Schalten Sie das Werkzeug ein.
Bewegen Sie das Werkzeug wie erforderlich, um die Laserlinie in ihre Position zu bringen.
Beim Projizieren waagerechter Laserlinien auf Wände müssen die Libellen oben auf dem Gerät in die Waage gebracht werden.
Beim Projizieren senkrechter Laserlinien auf Wände muß die Libelle oben auf dem Gerät in die Waage gebracht werden.
Beim Projizieren von Laserlinien auf Wände müssen die Libellen an den benachbarten Seiten des Geräts in die Waage gebracht werden.
Stellen Sie die Rader (5) ein, bis die Linie gerade ist.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmull entsorgt werden.

Sollte ihr Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden sollen, soarf es nicht über den Hausmull entsorgt werden. Stellen Sie这点es Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung bebrauchter Produkte und Verpackungen können die Materialien recycliert und wiederverwertet werden. Die Wiederverwertung recycler Materialien schon die Umwelt und verringt die Nachfrage nach Rohstoffen.

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Handlers vor, bei dem Sie das neue Produkt erworben haben.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern darüber und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen,itte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüberläufigt sich die nachstgelegene Vertragswerkstatt ermittelt. Außen dem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Batterien

Entsorgen Sie verbrauchte Batterien auf umweltgerechte Weise.

Entfernen Sie die Batterien wie oben beschrieben.
- Legen Sie die Batterien in eine geeignete Verpackung, um sicherzustellen, daß die Anschlüsse nicht kurzgeschlossen werden können.
Bringen Sie die Batterien zu einer regionalen Recyclingstation.

Technische Daten

LZR310

Spannung V 3

BatteriegroSe LR03

Betriebstemperatur ^ C0 - 40

Wellenlange nm 635-670

Laserklasse 2M

Laserleistung mW < 3,5

Gewicht kg 0,45

EU-Konformitätserkläragung

LZR310

Black & Decker erklart hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: 89/336/EWG, EN 61010, EN 60825

Kevin Hewitt

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie.
These Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt in ähnlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelsszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden damit mehr als unbedingt nötig in Anspruch zunehmen, allerdings vorbehaltlich folgender Ausnahmen:

Wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
wenn das Gerät mißbrächlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
- wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
- wenn ein unbefugter Reparaturversuch durch andere Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde.

DEUTSCH

Zur Inanspruchnahme dieser Garantie ist dem Verkäfer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätotyp beschinenten. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber laßt sich die nachstgelegene Vertragswerkstatt ermittelt. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Bitte besuchen Sie unter Website www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote aktuell informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de
