BRUGSANVISNING LZR310 BLACK & DECKER

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2004 Reservdeler / reparasjoner Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter. Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackanddecker.no samt www.2helpU.com Garanti Black & Decker garanterer at produktet ikke har material- og/eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet. Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden. Garantien gjelder ikke for feil som kommer av: ◆ normal slittasje ◆ feilaktig bruk eller vedlikehold (mislighold) ◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk. Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted. For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com Vennligst stikk innom våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no33 DANSK Anvendelsesområde Dette Black & Decker værktøj er beregnet til at projicere laserlinier som hjælpemiddel til gør-det-selv opgaver. Dette værktøj er kun beregnet til privat brug. Sikkerhedsinstruktioner ◆ Advarsel! Ved brug af batteridrevet værktøj skal de grundlæggende sikkerhedsforanstaltninger, herunder de følgende, altid følges, således at risikoen for brand, lækkende batterier og person- og materialeskader begrænses. ◆ Læs denne brugsanvisning igennem, inden værktøjet tages i brug. ◆ Opbevar brugsanvisningen let tilgængeligt. Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. Tænk på arbejdsmiljøets indflydelse Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke værktøjet hvor der eksisterer risiko for at brand kan opstå eller eksplosioner forekomme, som følge af brug af værktøjet. F. eks. aldrig i nærheden af let antændelige væsker eller gasser. Hold børnene på afstand Børn, besøgende eller dyr må ikke nærme sig arbejdsområdet eller røre ved værktøjet. Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt. Brug det rigtige værktøj Brugen af værktøjet er beskrevet i denne brugsanvisning. Advarsel! Anvendelsen af andet tilbehør eller udførelse af opgaver med andet værktøj end det her anbefalede kan medføre risiko for personskader. Kontrollér værktøjet for skader Kontrollér omhyggeligt værktøjet for beskadigelser, før du bruger det. Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis en af delene er beskadiget eller defekt. Opbevar værktøjet sikkert, når det ikke bruges Når værktøj og batterier ikke er i brug, skal de opbevares indelåst eller højt placeret et tørt sted uden for børns rækkevidde. Reparationer Dette værktøj opfylder de relevante sikkerhedskrav. Reparationer må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren. Yderligere sikkerhedsvejledninger om ikke opladelige batterier ◆ Man må aldrig forsøge at åbne et batteri. ◆ Det må ikke opbevares i lokaler, hvor temperaturen overstiger 40 °C. ◆ Ved bortskaffelse af batterier skal man følge vejledningen i afsnittet “Miljø”. Brænd ikke batterierne. ◆ Under ekstreme forhold kan der forekomme batteriutætheder. Hvis man opdager væske på batterierne, skal man gå frem på følgende måde: - Tør forsigtigt væsken af med en klud. Undgå kontakt med huden. Yderligere sikkerhedsanvisninger for laserværktøj Advarsel! Laserstråling. Se aldrig direkte ind i laserstrålen. Se ikke direkte ind i laserstrålen med optiske instrumenter. Se egenskaberne for laserproduktet. ◆ Denne laser overholder klasse 2M i EN 60825-1:1993+A2:2001. En laserdiode må ikke udskiftes med en diode af en anden type. Hvis laseren beskadiges, skal den repareres af et autoriseret reparationsværksted. ◆ Laseren må ikke benyttes til andre formål end at styre laserlinjer. ◆ Øjnene må højst udsættes for laserstråler i klasse 2M i 0,25 sekunder. Øjenlågenes naturlige reflekser yder normalt den nødvendige beskyttelse af øjet. Ved afstande på over 1 meter overholder laseren klasse 1, og den betragtes således som helt sikker. ◆ Kig aldrig direkte og med vilje ind i laserstrålen. ◆ Benyt ikke optisk værktøj til at kigge på laserstrålen med. ◆ Værktøjet må ikke opsættes på en måde, så laserstrålen kan ramme personer i hovedhøjde. ◆ Lad ikke børn komme i nærheden af laseren. Funktioner

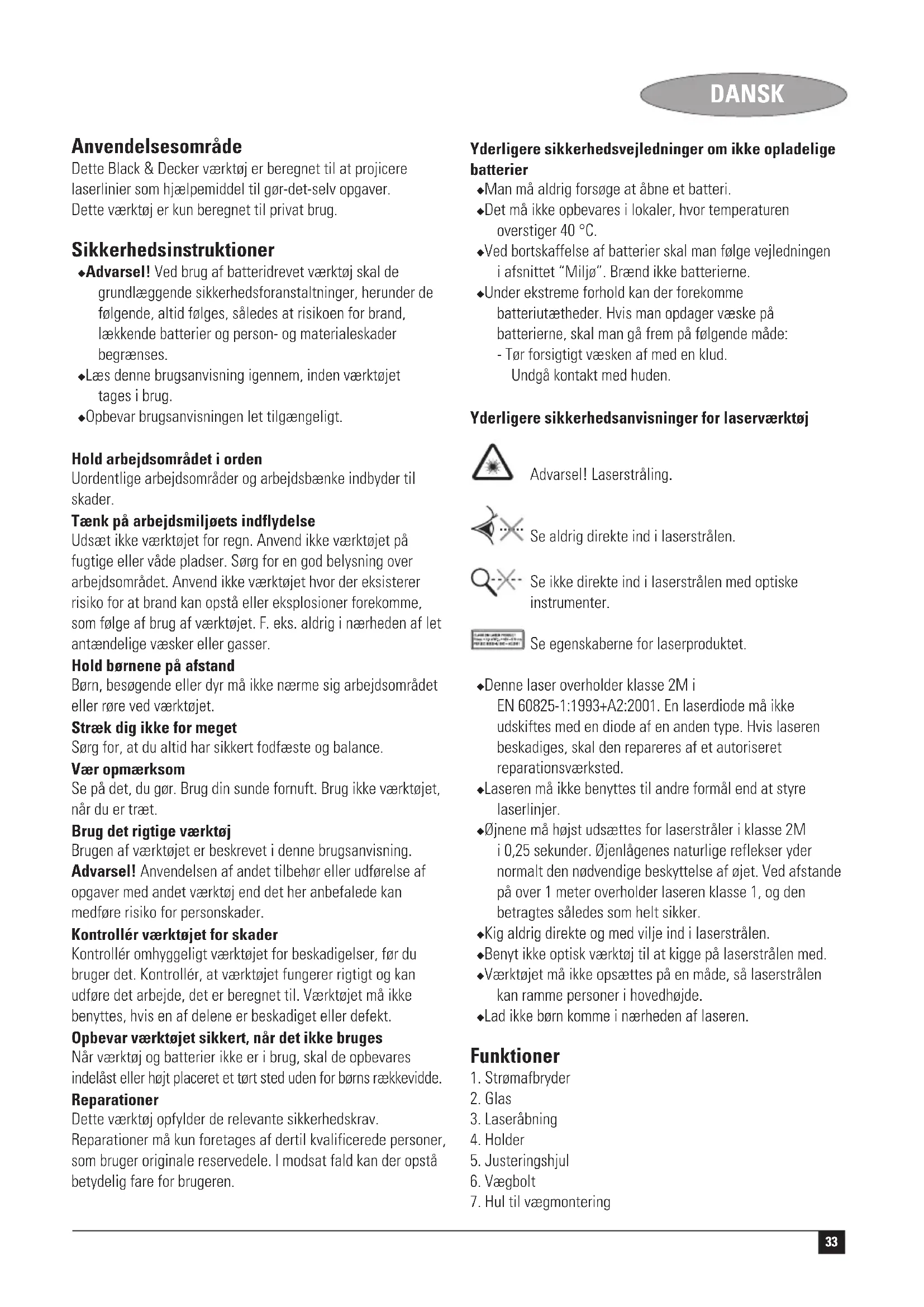

7. Hul til vægmontering34

DANSK Samling Montering af batterierne (fig. A) ◆ Skub batterilåget (8) af værktøjet. ◆ Indsæt batterierne i værktøjet, så de vender som vist. ◆ Sæt dækslet på igen, og lad det klikke på plads. Installation af værktøjet (fig. B - E) Værktøjet kan installeres på en vandret overflade, f.eks. et gulv eller et bord. Alternativt kan enheden monteres på en væg. Anbringelse af værktøjet i holderen (fig. B - D) Værktøjet kan anbringes både vandret og lodret i den indstillelige holder (4). ◆ Vælg en jævn og lige overflade til holderen. ◆ Ved projicering af vandrette laserlinjer på væggene anbringes værktøjet vandret på holderen, idet bunden af værktøjet flugter med profilen på holderen. ◆ Ved projicering af lodrette linjer på vægge anbringes værktøjet vandret på holderen, idet fremspringet på værktøjets langside indsættes i indhakket på holderen. ◆ Ved projicering af laserlinjer på lofter anbringes værktøjet lodret på holderen, idet fremspringet på værktøjets korte side indsættes i indhakket på holderen. Montering af værktøjet på en væg (fig. E) Enheden kan monteres på vægge ved hjælp af et af vægbeslagene. Advarsel! Opbevar vægbeslagene et sikkert sted, når de ikke er i brug. Hullet til vægmontering (7) kan bruges til montering på de fleste vægkonstruktioner. ◆ Sæt en skrue eller et søm i væggen. ◆ Hæng vægmonteringen op i hullet på sømmet eller skruen. ◆ Fastgør værktøjet på vægmonteringen ved at sætte magneten (8) mod stålknappen (9). Hvis enheden monteres på en gipsplade eller på andre bløde materialer, skal vægbolten (6) benyttes: ◆ Hold konsollen foran et passende sted. ◆ Drej knappen (10) for at trykke bolten (11) lige ind i væggen. ◆ Fastgør værktøjet på vægmonteringen ved at sætte magneten (8) mod stålknappen (12). Anvendelse ◆ Anbring værktøjet i den ønskede stilling. ◆ Optimér arbejdsafstanden og nøjagtigheden ved at anbringe laseren midt i arbejdsområdet. Lysstyrken på arbejdsstedet kan påvirke synligheden af linjen. ◆ Hæng eventuelt enheden op på væggen ved hjælp af det mest velegnede vægbeslag. Start og stop ◆ Tænd for værktøjet ved at skubbe afbryderen (1) til positionen ‘ON’. ◆ Sluk for værktøjet ved at skubbe afbryderen (1) til positionen ‘OFF’. Indstilling af laserlinjen (fig. B - E) Brug af vægopsætningen (fig. E) ◆ Tænd for maskinen. ◆ Hold vægmonteringen med den ene hånd. ◆ Indstil værktøjet med den anden hånd, indtil glasset parallelt med væggen er i vater. Brug af den indstillelige holder (fig. B - D) ◆ Tænd for maskinen. ◆ Flyt værktøjet efter behov for at placere laserlinjen. ◆ Ved projicering af vandrette laserlinjer på vægge skal glassene oven på enheden være i vater. ◆ Ved projicering af lodrette laserlinjer på vægge skal glasset oven på enheden være i vater. ◆ Ved projicering af laserlinjer på lofter skal glassene på de tilstødende sider af enheden være i vater. ◆ Indstil hjulene (5), til linjen er i vater. Beskyttelse af miljøet Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Når Black & Decker-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling. Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer. Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, når du køber et nyt produkt. Black & Decker har en facilitet til indsamling og genbrug af Black & Decker-produkter, når deres levetid er slut. Få fordelen ved denne service ved at returnere produktet til en autoriseret tekniker, der samler værktøj sammen på vores vegne. Du kan få oplyst den nærmeste autoriserede teknikers adresse ved at kontakte det lokale Black & Decker-kontor på den adresse, der er angivet i denne brugsanvisning.35 DANSK Alternativt findes der en liste over autoriserede Black & Decker-teknikere samt oplysninger om vores eftersalgsservice og kontaktpersoner på Internettet på adressen: www.2helpU.com Batterier Efter endt funktionstid skal batterierne kasseres med omtanke for miljøet. ◆ Fjern batterierne som beskrevet ovenfor. ◆ Læg batterierne i en dertil egnet emballage for at undgå, at polerne kortsluttes. ◆ Bring batterierne til en lokal genbrugsplads. Tekniske data LZR310 Spænding V 3 Batteristørrelse LR03 Driftstemperatur °C 0 - 40 Bølgelængde nm 635-670 Laserklasse 2M Laserkraft mW < 3,5 Vægt kg 0,45 EU-overensstemmelseserklæring LZR310 Black & Decker erklærer, at disse værktøjer er konstrueret i henhold til:

Er verktøjet en gave?

Er dette dit første B&D verktøj?

Venligst sæt kryds i ruden såfremt De ikke måtte ønske at modtage information.
