KÄYTTÖOHJE LZR310 BLACK & DECKER

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2004 Reservedele / reparationer Reservedele kan købes hos autoriserede Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer vore produkter. Oversigt over vore autoriserede værksteder findes på internettet på vor hjemmeside www.blackanddecker.dk samt www.2helpU.com Garanti Black & Decker garanterer, at produktet er fri for materielle skader og/eller fabrikationsfejl ved levering til kunden. Garantien er et tillæg til konsumentens lovlige rettigheder og påvirker ikke disse. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde. Hvis et Black & Decker produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specifikationen, inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst muligt besvær for kunden. Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med: ◆ normal slitage ◆ uheldige følger efter unormal anvendelse af værktøjet ◆ overbelastning, hærværk eller overdrevent intensivt brug af værktøjet ◆ ulykkeshændelse Garantien gælder ikke hvis reparationer er udført af nogen anden end et autoriseret Black & Decker værksted. For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 måneder efter at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgængelig på internettet, på adressen www.2helpU.com Gå venligst ind på vores website www.blackanddecker.dk for at registrere dit nye produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der findes yderligere oplysninger om mærket Black & Decker og vores produktsortiment på adressen www.blackanddecker.dk36 SUOMI Käyttötarkoitus Tämä Black & Decker -laser on suunniteltu heijastamaan laserviivoja avuksi kodin nikkarointitöissä. Kone on tarkoitettu kotikäyttöön. Turvallisuusohjeet ◆ Varoitus! Paristokäyttöisiä koneita käytettäessä on aina noudatettava mm. seuraavia turvallisuusohjeXîa, jotta tulipalojen, paristovuotojen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni. ◆ Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. ◆ Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Pidä työskentelyalue siistinä Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta. Ajattele työskentelyalueen vaikutusta työhösi Älä altista konetta sateelle äläkä käytä sitä kosteissa tai märissä paikoissa. Järjestä työskentelyalueelle hyvä valaistus. Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä. Työskentele lasten ulottumattomissa Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen. Älä kurottele Seiso aina tukevasti ja tasapainossa. Ole tarkkaavainen Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt. Käytä oikeaa konetta Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu. Tarkista, että kone on kunnossa Tarkista ennen käyttöä, ettei kone ole vaurioitunut. Varmista, että kone toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on viallinen. Säilytä konetta oikein Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa. Korjaukset Tämä kone täyttää voimassa olevat turvallisuusvaatimukset. Korjauksia saa tehdä vain Black & Deckerin valtuuttama huoltoliike, joka käyttää alkuperäisosia, muutoin koneen käyttäjälle voi aiheuta vaarallisia tilanteita. Lisäturvaohjeet paristoille ◆ Älä koskaan yritä avata paristoja. ◆ Älä säilytä paristoja paikassa, jonka lämpötila saattaa ylittää +40 °C. ◆ Kun poistat pariston käytöstä, noudata kappaleessa ”Ympäristö” annettuja ohjeita. Älä polta paristoja. ◆ Ääriolosuhteissa paristo saattaa vuotaa. Kun havaitset paristosta tulevan nestettä, toimi seuraavasti: - Kuivaa neste varovasti pois siivousliinalla. Vältä nesteen joutumista iholle. Lisäturvaohjeet lasereille Varoitus! Lasersäteily. Älä katso lasersäteeseen. Älä katso koskaan suoraan lasersäteeseen optisilla laitteilla. Tutustu lasertuotteen tietoihin. ◆ Tämä laser täyttää standardin EN 60825-1:1993+A2:2001 luokan 2M mukaiset vaatimukset. Älä korvaa laserdiodia toisentyyppisellä diodilla. Jos laser vaurioituu, anna se valtuutetun korjaajan korjattavaksi. ◆ Älä käytä laseria muuhun käyttötarkoitukseen, kuin laserviivojen heijastamiseen. ◆ Silmän altistuminen luokan 2M lasersäteelle on turvallista enintään 0,25 sekunnin ajan. Silmäluomen refleksit tarjoavat normaalisti riittävän suojan. Yli 1 metrin etäisyydessä laser on luokan 1 mukainen ja on siten täysin turvallinen. ◆ Älä koskaan katso tahallasi suoraan lasersäteeseen. ◆ Älä käytä optisia välineitä katsoaksesi lasersädettä. ◆ Älä aseta laseria asentoon, jossa lasersäde voi osua ihmiseen pään korkeudelta. ◆ Älä päästä lapsia lasersäteen lähelle. Yleiskuvaus

7. Seinän avaimenreikäkiinnike

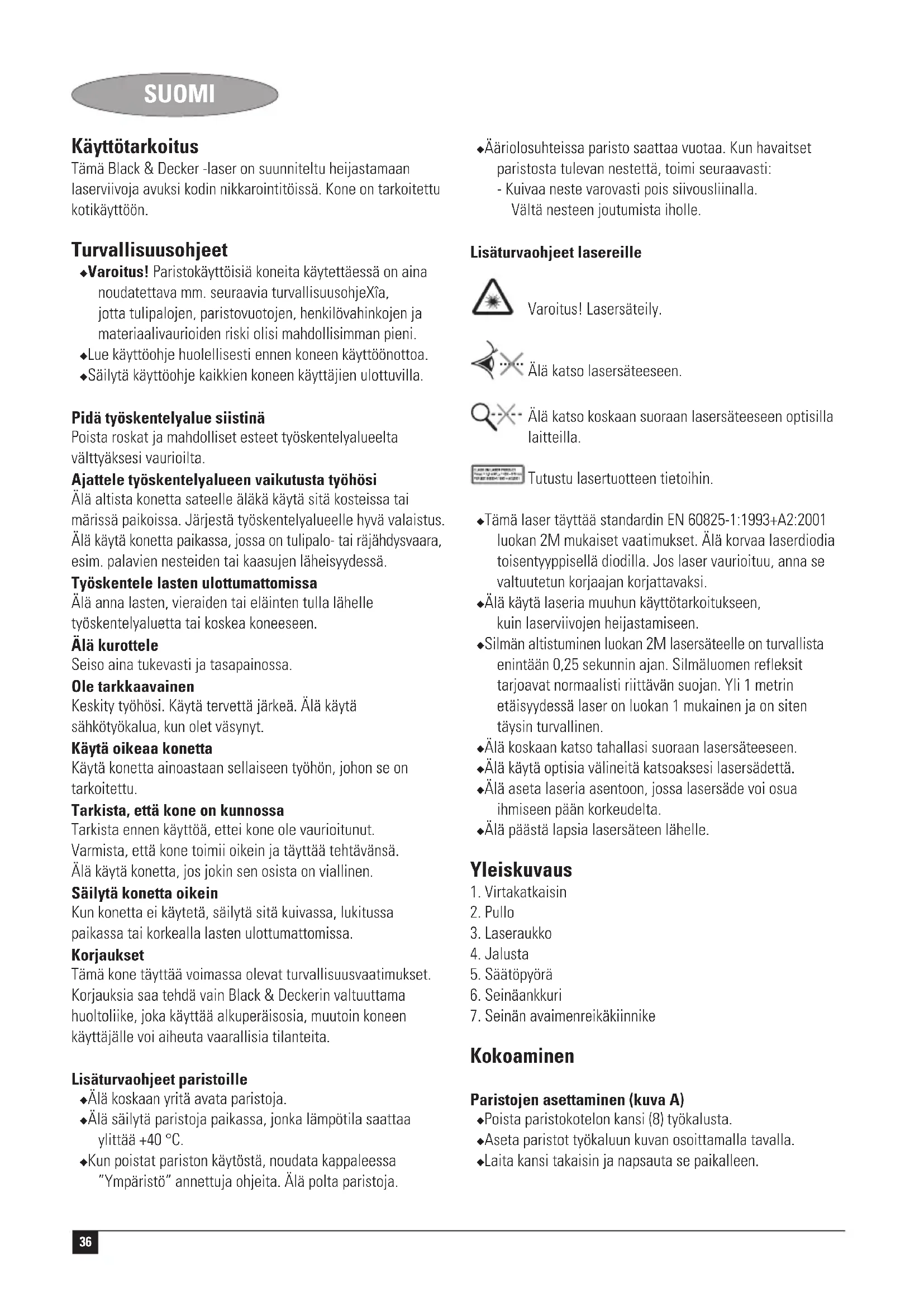

Kokoaminen Paristojen asettaminen (kuva A) ◆ Poista paristokotelon kansi (8) työkalusta. ◆ Aseta paristot työkaluun kuvan osoittamalla tavalla. ◆ Laita kansi takaisin ja napsauta se paikalleen.37 SUOMI Työkalan asennus (kuvat B - E) Työkalu voidaan asentaa vaakasuoralle pinnalle, kuten lattialle tai pöydälle. Vaihtoehtoisesti työkalu voidaan asentaa seinälle. Työkalun asentaminen jalustaan (kuvat B - D) Työkalu voidaan asentaa säädettävään jalustaan (4) vaaka- ja pystysuunnassa. ◆ Valitse tasainen pinta, johon jalusta asennetaan. ◆ Kun heijastat vaakalaserviivoja seinille, aseta työkalu jalustaan vaakasuunnassa. Kohdista työkalun pohja jalustan profiilin kanssa. ◆ Kun heijastat pystylaserviivoja seinille, aseta työkalu jalustaan vaakasuunnassa. Työnnä työkalun pitkän sivun uloke jalustan syvennykseen. ◆ Kun heijastat laserviivoja kattoihin, aseta työkalu jalustaan pystysuunnassa. Työnnä työkalun lyhyen sivun uloke jalustan syvennykseen. Työkalun asentaminen seinälle (kuva E) Laite voidaan asentaa seinälle seinäkiinnikkeillä. Varoitus! Pidä seinäkiinnikkeet turvallisessa paikassa, kun ne eivät ole käytössä. Avaimenreikäkiinnikkeen (7) avulla laite voidaan asentaa useimpiin seinärakenteisiin. ◆ Kiinnitä ruuvi tai naula seinään. ◆ Ripusta seinäkiinnike kiinnikkeeseen avaimenreiästä. ◆ Asenna työkalu seinälle kiinnittämällä magneetti (8) teräsnuppiin (9). Jos laite kiinnitetään kipsilevyseinään tai muuhun pehmeään materiaaliin, on käytettävä seinäankkuria (6): ◆ Pidä kiinnikettä sopivan paikan edessä. ◆ Purista nuppia (10) ja paina ankkuri (11) suoraan seinään. ◆ Asenna työkalu seinälle kiinnittämällä magneetti (8) teräsnuppiin (12). Käyttö ◆ Asenna työkalu vaaditulla tavalla. ◆ Lisätäksesi työskentelyetäisyyttä ja tarkkuutta aseta laser työskentelyalueen keskelle. Alueen kirkkaus voi vaikuttaa viivan näkyvyyteen. ◆ Ripusta laite tarvittaessa seinälle asianmukaisen seinäkiinnikkeen avulla. Käynnistys ja pysäytys ◆ Käynnistä työkalu siirtämällä virtakytkin (1) ‘ON’-asentoon. ◆ Kytke työkalu pois käytöstä siirtämällä virtakytkin (1) ‘OFF’-asentoon. Laserviivan säätäminen (kuvat B - E) Seinäasennustavan käyttö (kuva E) ◆ Käynnistä kone. ◆ Pidä seinätelinettä yhdellä kädellä. ◆ Säädä työkalua toisella kädellä, kunnes seinänsuuntainen pullo on suora. Säädettävän jalustan käyttäminen (kuvat B - D) ◆ Käynnistä kone. ◆ Liikuta työkalua tarpeen mukaan kohdistaaksesi laserviivan oikein. ◆ Kun heijastat vaakalaserviivoja seinille, säädä laitteen päällä olevat pullot suoraan. ◆ Kun heijastat pystylaserviivoja seinille, säädä laitteen päällä oleva pullo suoraan. ◆ Kun heijastat laserviivoja kattoihin, säädä laitteen vierekkäisellä sivulla olevat pullot suoraan. ◆ Säädä pyöriä (5), kunnes viiva on suora. Ympäristön suojelu Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa. Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen. Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää. Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote. Black & Decker tarjoaa mahdollisuuden Black & Decker – tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme. Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com38 SUOMI Paristot Vie loppuunkäytetyt paristot niille tarkoitettuun keräyspaikkaan tai –astiaan: ◆ Irrota paristot yllä kuvatulla tavalla. ◆ Laita paristot sopivaan pakkaukseen siten, etteivät navat pääse oikosulkuun. ◆ Voit viedä paristot paikalliseen kierrätyskeskukseen. Tekniset tiedot LZR310 Jännite V 3 Paristokoko LR03 Käyttölämpötila °C 0 - 40 Aaltopituus nm 635-670 Laserluokka 2M Laserteho mW < 3,5 Paino kg 0,45 CE-vaatimustenmukaisuusvakuutus LZR310 Black & Decker vakuuttaa, että nämä työkalut ovat 89/336/EEC, EN 61010, EN 60825 mukaiset. Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2004 Korjaukset / varaosat Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackanddecker.fi Takuu Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/ tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen ◆ normaalista kulumisesta ◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta ◆ vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi39

Jälleenmyyjän osoite

Merkitkää rasti ruutuun, mikäli ette halua vastaanottaa informaatiota.
