LZR6 - Laserosoitin BLACK & DECKER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Rakennuslaserosoitin
Merkki	Black & Decker
Malli	LZR6
Virtalähde	9V paristo (tyyppi 6LR61)
Paino	0,45 kg
Laserluokka	2 (EN 60825-1 mukaan)
Aallonpituus	630-675 nm
Laserteho	< 2,2 mW
Käyttölämpötila	0 °C - 40 °C
Projektiotilat	Vaakaviiva, pystyviiva, ristikko (risti)
Vaaitus	Itsetasaava jopa 5° pystysuunnasta
Seinäkiinnitys	Tuki avaimenreikäreiällä tai seinäkiiloilla
Magneettikiinnitys	Magneetti metallipainikkeessa (tuki mukana)
Ripustus	Ripustushihna palkkia varten
Viivojen säätö	Pysty- ja vaakasäätöpyörät tuessa
Kytkin	Liukuva 3-asentoinen valitsin (A, B, C)
Kuljetuslukitusavain	Kyllä (laserinsuojaus kuljetuksen aikana)
Huolto	Puhdista kostealla liinalla ja miedolla pesuaineella
Takuu	24 kuukautta (pois lukien ammattikäyttö, vuokraus, laiminlyönti)
Käyttötarkoitus	Kotitekoiset DIY-projektit (laserlinjat)

Usein kysytyt kysymykset - LZR6 BLACK & DECKER

Kuinka asennan pariston Black & Decker LZR6 -laseriin?

Poista pariston kansi (4). Kytke paristo liittimeen napaisuuden mukaisesti: pariston isompi napa liitetään liittimen pienempään napaan. Laita kansi takaisin, kunnes se naksahtaa.

Kuinka käynnistän LZR6-laserin?

Liu'uta virtakytkin (1) oikealle haluttuun tilaan: asento A vaakaviivalle, B pystyviivalle, C ristikolle. Sammuta työntämällä kytkin kokonaan vasemmalle.

Kuinka kiinnitän laserin seinään?

Käytä tukea (3). Tavalliseen seinään upota ruuvi tai naula ja ripusta tuki avaimenreikäkiinnikkeellä (9). Kipsilevyseinään käytä seinäkiiloja (10) kiertämällä nupit (11) painaaksesi ne seinään.

Kuinka säädän laserlinjoja?

Kierrä tuen säätöpyöriä: pyörä (12) siirtää viivaa pystysuunnassa, pyörä (13) vaakasuunnassa.

Mitä tehdä, jos laserlinjat ovat hajanaisia?

Tämä tarkoittaa, että työkalu on kallistettu yli 5° pystysuunnasta. Säädä työkalun asentoa niin, että se on suunnilleen vaakasuorassa. Linjat muuttuvat taas kiinteiksi.

Mitä turvatoimia on noudatettava?

Älä koskaan katso suoraan lasersäteeseen äläkä käytä optisia instrumentteja sen katsomiseen. Pidä lapset poissa. Älä asenna työkalua paikkaan, jossa säde voi osua henkilöön pään korkeudella.

Kuinka puhdistan LZR6-laserin?

Käytä vain mietoa pesuainetta ja kosteaa liinaa. Mitään nestettä ei saa päästä työkaluun. Älä koskaan upota mitään osaa nesteeseen.

Kuinka vaihdan käytetyn pariston?

Poista kansi (4), irrota käytetty paristo ja kytke uusi 9V paristo (tyyppi 6LR61) napaisuus huomioiden. Laita kansi takaisin. Hävitä vanha paristo asianmukaiseen keräyspisteeseen.

Mikä on laserin kantama?

Ohjeet eivät anna tarkkaa kantamaa, mutta laser on luokkaa 2. Yli metrin etäisyydellä se on luokan 1 mukainen. Silmäluomen refleksit tarjoavat suojan, jos altistus on alle 0,25 sekuntia.

Kuinka käytän ripustushihnaa?

Pujota hihna työkalun yläosan rakoon ja kiinnitä koukku. Säädä asentoa niin, että työkalu on suunnilleen vaakasuorassa. Tämä mahdollistaa laserin ripustamisen palkkiin tai muuhun kiinteään rakenteeseen.

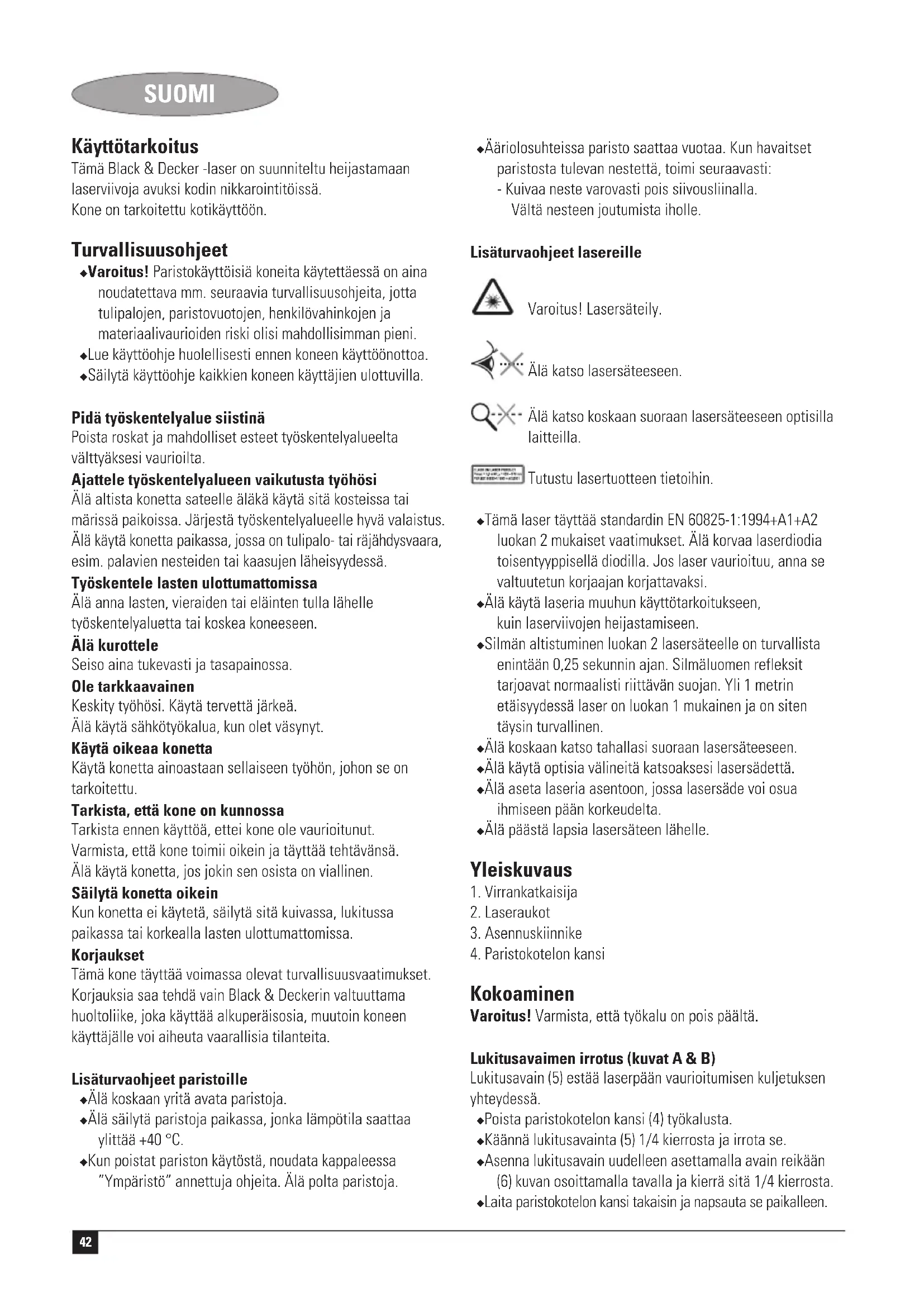

KÄYTTÖOHJE LZR6 BLACK & DECKER

Tämä Black & Decker -laser on suunniteltu heijastamaan laserviivoja avuksi kodin nikkarointitöissä. Kone on tarkoitettu kotikäyttöön.

Turvallisuusohjeet

♦Varoitus! Paristokäyttöisiä koneita käytettäessä on aina noudatettava mm. seuraavia turvallisuusohjeita, jotta tulipalojen, paristovuotojen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni.

◆Lue käyttöohje huolellisesti ennen koneen käyttöönottoa.

◆Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

Pidä työskentelyalue siistinä

Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta.

Ajattele työskentelyalueen vaikutusta työhösi

Älä altista konetta sateelle äläkä käytä sitä kosteissa tai märissä paikoissa. Järjestä työskentelyalueelle hyvä valaistus. Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä.

Työskentele lasten ulottumattomissa

Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen.

Älä kurottele

Seiso aina tukevasti ja tasapainossa.

Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

Käytä oikeaa konetta

Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu.

Tarkista, että kone on kunnossa

Tarkista ennen käyttöä, ettei kone ole vaurioitunut. Varmista, että kone toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on viallinen.

Säilytä konetta oikein

Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa.

Korjaukset

Tämä kone täyttää voimassa olevat turvallisuusvaatimukset. Korjauksia saa tehdä vain Black & Deckerin valtuuttama huoltoliike, joka käyttää alkuperäisosia, muutoin koneen käyttäjälle voi aiheuta vaarallisia tilanteita.

Lisäturvaohjeet paristoille

-Älä koskaan yritä avata paristoja.
- Älä säilytä paristoja paikassa, jonka lämpötila saattaa ylittää +40 °C.
♦Kun poistat pariston käytöstä, noudata kappaleessa "Ympäristö" annettuja ohjeita. Älä polta paristoja.

-Ääriolosuhteissa paristo saattaa vuotaa. Kun havaitset paristosta tulevan nestettä, toimi seuraavasti: - Kuivaa neste varovasti pois siivousliinalla. Vältä nesteen joutumista iholle.

Lisäturvaohjeet lasereille

Varoitus! Lasersäteily.

Älä katso lasersäteeseen.

Älä katso koskaan suoraan lasersäteeseen optisilla laitteilla.

Tutustu lasertuotteen tietoihin.

◆Tämä laser täyttää standardin EN 60825-1:1994+A1+A2 luokan 2 mukaiset vaatimukset. Älä korvaa laserdiodia toisentyyppisellä diodilla. Jos laser vaurioituu, anna se valtuutetun korjaajan korjattavaksi.
- Älä käytä laseria muuhun käyttötarkoitukseen, kuin laserviivojen heijastamiseen.
◆Silmän altistuminen luokan 2 lasersäteelle on turvallista enintään 0,25 sekunnin ajan. Silmäluomen refleksit tarjoavat normaalisti riittävän suojan. Yli 1 metrin etäisyydessä laser on luokan 1 mukainen ja on siten täysin turvallinen.
-Älä koskaan katso tahallasi suoraan lasersäteeseen.
- Älä käytä optisia välineitä katsoaksesi lasersädettä.
- Älä aseta laseria asentoon, jossa lasersäde voi osua ihmiseen pään korkeudelta.
-Älä päästä lapsia lasersäteen lähelle.

Yleiskuvaus

1. Virrankatkaisija
2. Laseraukot
3. Asennuskiinnike
4. Paristokotelon kansi

Kokoaminen

Varoitus! Varmista, että työkalu on pois päältä.

Lukitusavaimen irrotus (kuvat A & B)

Lukitusavain (5) estää laserpään vaurioitumisen kuljetuksen yhteydessä.

◆Poista paristokotelon kansi (4) työkalusta.
◆Käännä lukitusavainta (5) 1/4 kierrosta ja irrota se.
◆Asenna lukitusavain uudelleen asettamalla avain reikään (6) kuvan osoittamalla tavalla ja kierrä sitä 1/4 kierrosta.
◆Laita paristokotelon kansi takaisin ja napsauta se paikalleen.

Pariston asennus (kuvat A & B)

◆Poista paristokotelon kansi (4) työkalusta.

◆Aseta paristo koteloon. Suurempi pariston napa kytketään pienempään liittimeen.

◆Laita kansi takaisin ja napsauta se paikalleen.

Työkalun asennus (kuvat C & D)

Työkalu voidaan asentaa vaakasuoralle pinnalle, kuten lattialle tai pöydälle. Vaihtoehtoisesti laserpää voidaan asentaa seinälle käyttämällä kiinnikettä (3). Laserpää voidaan ripustaa myös palkista tai muusta vakaasta rakenteesta käyttämällä ripustushihnaa.

Huomautus: laserviivat ovat vaakatasossa vain, jos työkalua pidetään 5° sisällä pystysuorasta tasosta. Jos työkalu ei ole suoran alueen sisällä, heijastetusta laserviivasta tulee katkonainen yhtenäisen sijaan.

◆Säädä työkalun asentoa uudelleen, jos jompikumpi viiva muuttuu katkonaiseksi.

Työkalun asentaminen asennuskiinnikkeeseen (kuva C)

◆Asenna kiinnike (3) seinään noudattamalla alla kuvattuja toimintaohjeita.

◆Asenna laite kiinnittämällä magneetti (7) teräsnuppiin (8).

♦Jos haluat irrottaa laitteen kiinnikkeestä, vedä laite irti teräsnupista.

Laserpään ripustaminen (kuva D)

◆Pujota ripustushihna työkalun aukon kautta ja kiinnitä koukku kuvan osoittamalla tavalla.

◆Säädä työkalua niin, että se roikkuu suhteellisen suorassa.

Asennus seinään (kuva E)

Laite voidaan kiinnittää seinään kiinnikkeen (3) jonkin asennusvaihtoehdon avulla.

Seinän avaimenreikäkiinnike

Avaimenreiän (9) avulla laite voidaan asentaa useimpiin seinärakenteisiin.

◆Kiinnitä ruuvi tai naula seinään.

◆Ripusta kiinnike kiinnikkeeseen avaimenreiästä (9).

◆Asenna työkalu kiinnikkeeseen.

Seinäankkurit

Jos laite kiinnitetään kipsilevyseinään tai muuhun pehmeään materiaaliin, on käytettävä seinääankkureita (10):

◆Pidä kiinnikettä sopivan paikan edessä.

◆Purista nuppeja (11) ja paina ankkurit (10) suoraan seinään.

◆Asenna työkalu kiinnikkeeseen.

Käyttö

◆Asenna työkalu vaaditulla tavalla.

◆Asenna laite tarvittaessa asennuskiinnikkeeseen niin, että laserviiva voidaan sijoittaa oikein.

◆Muista, että suuret lämpötilanmuutokset voivat aiheuttaa muutoksia ja liikettä rakenteissa, kolmijaloissa, välineissä jne. Tämä voi puolestaan vaikuttaa tarkkuuteen. Tarkista asennuskokoonpano ennen jokaista käyttökertaa, koska laser on voinut liikkua.

- Äärimmäiset lämpötilamuutokset voivat heikentää laitteen säätöä.

Laserviivojen säätäminen (kuva C)

Asennuskiinnikkeen säätönupit helpottavat laserviivojen säätämistä.

♦Jos haluat siirtää viivaa pystysuunnassa, käännä yhtä nupeista (12), jotka ovat kiinnikkeen kummallakin puolella.

♦Jos haluat siirtää viivaa vaakasuunnassa, käännä yhtä nupeista (13), jotka ovat kiinnikkeen kummallakin puolella.

Käynnistys ja pysäytys

◆Käynnistä työkalu siirtämällä virtakytkintä (1) oikealle haluttuun toimintatilaan.

◆Sammuta työkalu siirtämällä virtakytkintä äärivasemmalle.

Käyttöasennon valinta (kuva F)

♦Jos haluat heijastaa vaakaviivan, liu'uta kytkin (1) asentoon A.

♦Jos haluat heijastaa pystyviivan, liu'uta kytkin (1) asentoon B.

♦Jos haluat heijastaa ristikon, liu'uta kytkin (1) asentoon C.

Puhdistus ja huolto

Laite on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Kun laitetta huolletaan oikein ja puhdistetaan säännöllisesti, se säilyttää suorituskykynsä.

Käytä laitteen puhdistamiseen vain mietoa pesuainetta ja kostutettua kangasta. Älä päästä laitteen sisään nestettä. Älä koskaan upota sen mitään osaa nesteeseen.

Ympäristön suojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa.

Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.

Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierratettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää.

SUOMI

Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote.

Black & Decker tarjoaa mahdollisuuden Black & Decker – tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme.

Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com

Paristo

Vie loppuunkäytetyt paristot niille tarkoitettuun keräyspaikkaan tai –astiaan:

◆Irrota paristo yllä kuvatulla tavalla.
◆Laita akku sopivaan pakkaukseen siten, etteivät navat pääse oikosulkuun.
◆Voit viedä pariston paikalliseen kierrätyskeskukseen.

Tekniset tiedot

LZR6

Jännite V 9

Paristokoko 6LR61

Käyttölämpötila °C 0 - 40

Aaltopituus nm 630-675

Laserluokka 2

Laserteho mW < 2,2

Paino kg 0,45

CE-vaatimustenmukaisuusvakuutus

LZR6

Black & Decker vakuuttaa, että nämä työkalut ovat 89/336/EEC, EN 61010, EN 60825 mukaiset.

Kevin Hewitt

Korjaukset / varaosat

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta.

Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackanddecker.fi

Takuu

Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/ tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan.

Takuu ei kata vikoja, jotka johtuvat koneen

◆normaalista kulumisesta
◆ylikuormituksesta, virheellisestä käytöstä tai hoidosta
♦vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa.

Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot.

Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi
