KÄYTTÖOHJE BDL230S BLACK & DECKER

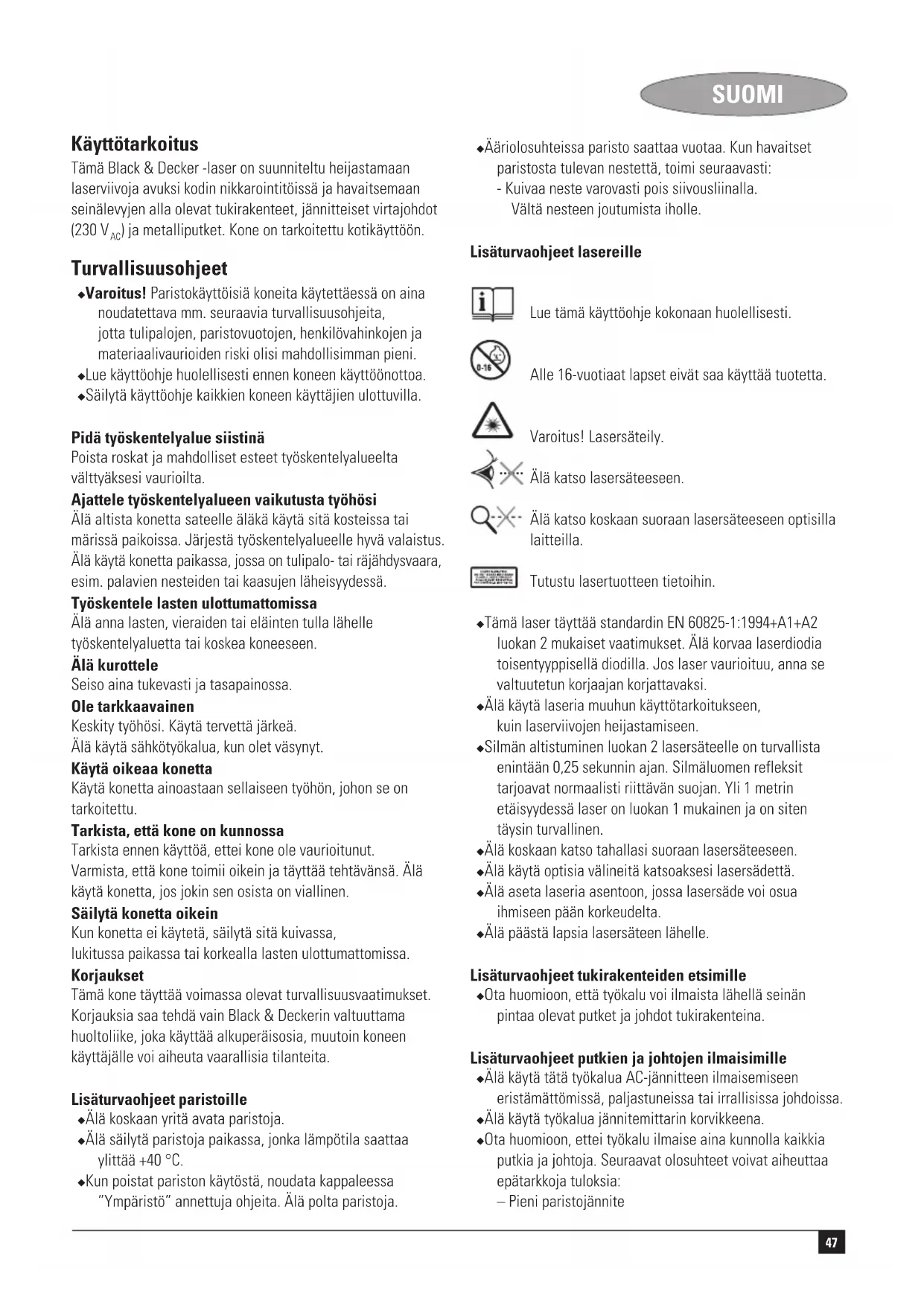

) ja metalliputket. Kone on tarkoitettu kotikäyttöön. Turvallisuusohjeet ◆ Varoitus! Paristokäyttöisiä koneita käytettäessä on aina noudatettava mm. seuraavia turvallisuusohjeita, jotta tulipalojen, paristovuotojen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni. ◆ Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. ◆ Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Pidä työskentelyalue siistinä Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta. Ajattele työskentelyalueen vaikutusta työhösi Älä altista konetta sateelle äläkä käytä sitä kosteissa tai märissä paikoissa. Järjestä työskentelyalueelle hyvä valaistus. Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä. Työskentele lasten ulottumattomissa Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen. Älä kurottele Seiso aina tukevasti ja tasapainossa. Ole tarkkaavainen Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt. Käytä oikeaa konetta Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu. Tarkista, että kone on kunnossa Tarkista ennen käyttöä, ettei kone ole vaurioitunut. Varmista, että kone toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on viallinen. Säilytä konetta oikein Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa. Korjaukset Tämä kone täyttää voimassa olevat turvallisuusvaatimukset. Korjauksia saa tehdä vain Black & Deckerin valtuuttama huoltoliike, joka käyttää alkuperäisosia, muutoin koneen käyttäjälle voi aiheuta vaarallisia tilanteita. Lisäturvaohjeet paristoille ◆ Älä koskaan yritä avata paristoja. ◆ Älä säilytä paristoja paikassa, jonka lämpötila saattaa ylittää +40 °C. ◆ Kun poistat pariston käytöstä, noudata kappaleessa ”Ympäristö” annettuja ohjeita. Älä polta paristoja. ◆ Ääriolosuhteissa paristo saattaa vuotaa. Kun havaitset paristosta tulevan nestettä, toimi seuraavasti: - Kuivaa neste varovasti pois siivousliinalla. Vältä nesteen joutumista iholle. Lisäturvaohjeet lasereille Lue tämä käyttöohje kokonaan huolellisesti. Alle 16-vuotiaat lapset eivät saa käyttää tuotetta. Varoitus! Lasersäteily. Älä katso lasersäteeseen. Älä katso koskaan suoraan lasersäteeseen optisilla laitteilla. Tutustu lasertuotteen tietoihin. ◆ Tämä laser täyttää standardin EN 60825-1:1994+A1+A2 luokan 2 mukaiset vaatimukset. Älä korvaa laserdiodia toisentyyppisellä diodilla. Jos laser vaurioituu, anna se valtuutetun korjaajan korjattavaksi. ◆ Älä käytä laseria muuhun käyttötarkoitukseen, kuin laserviivojen heijastamiseen. ◆ Silmän altistuminen luokan 2 lasersäteelle on turvallista enintään 0,25 sekunnin ajan. Silmäluomen refleksit tarjoavat normaalisti riittävän suojan. Yli 1 metrin etäisyydessä laser on luokan 1 mukainen ja on siten täysin turvallinen. ◆ Älä koskaan katso tahallasi suoraan lasersäteeseen. ◆ Älä käytä optisia välineitä katsoaksesi lasersädettä. ◆ Älä aseta laseria asentoon, jossa lasersäde voi osua ihmiseen pään korkeudelta. ◆ Älä päästä lapsia lasersäteen lähelle. Lisäturvaohjeet tukirakenteiden etsimille ◆ Ota huomioon, että työkalu voi ilmaista lähellä seinän pintaa olevat putket ja johdot tukirakenteina. Lisäturvaohjeet putkien ja johtojen ilmaisimille ◆ Älä käytä tätä työkalua AC-jännitteen ilmaisemiseen eristämättömissä, paljastuneissa tai irrallisissa johdoissa. ◆ Älä käytä työkalua jännitemittarin korvikkeena. ◆ Ota huomioon, ettei työkalu ilmaise aina kunnolla kaikkia putkia ja johtoja. Seuraavat olosuhteet voivat aiheuttaa epätarkkoja tuloksia: – Pieni paristojännite48 SUOMI – Paksut seinät ja ohuet putket tai johdot – Erittäin paksut seinät – Johdot ja putket ovat hyvin syvällä – Seinät on peitetty metallilla – Hyvin kosteat olosuhteet – Suojatut johdot ◆ Testaa työkalu aina ennen käyttöä etsimällä sellainen putki tai johto, jonka sijainti tiedetään. ◆ Jos olet epävarma, ota yhteys valtuutettuun urakoitsijaan. Varoitus! Tämä työkalu ei havaitse virtalähteestä eristettyjä virtapiirejä, tasavirtakaapeleita (DC) tai johtoja, joita käytetään tietoliikenne- tai tietokonejärjestelmissä. Laite ei välttämättä havaitse piilossa olevia johtoja (esim. seinävalojen), jos katkaisijat ovat pois päältä. Varoitus! Tämä työkalu ei havaitse muita kuin metallijohtoja. Yleiskuvaus

1. Virrankatkaisija (laser)

2. Virrankatkaisija (seinän tukirakenteiden/metallin etsin)

5. LED-merkkivalo (jännitteelliset johdot)

6. Seinätelineen pidike

9. Avaimenreikäteline

Kokoaminen Pariston asettaminen (kuva B) ◆ Poista paristokotelon kansi (10) työkalusta. ◆ Aseta paristot työkaluun kuvan osoittamalla tavalla. ◆ Laita kansi takaisin ja napsauta se paikalleen. Asennus seinään (kuva A & C) Työkalu voidaan asentaa seinään käyttäen seinätelinettä (8 tai 9). Seinäankkuri Jos laite kiinnitetään laastittomaan seinään tai muuhun pehmeään materiaaliin, on käytettävä seinäankkuria (8). Laserviivan asento kohdistuu ankkurin asennuskohdan kanssa. ◆ Irrota suojatulppa (11) ankkurista (12) ja pane se holkkiin kuvan osoittamalla tavalla (kuva C). ◆ Pidä seinäankkuria vaaditulla korkeudella sopivan kohdan edessä ja paina ankkuri suoraan seinään. ◆ Asenna työkalu ripustamalla pidike (6) seinätelineeseen. Varoitus! Holkin ankkuri on terävä, joten sitä on käsiteltävä varoen. Asenna suojatulppa takaisin heti sen jälkeen, kun holkki on irrotettu seinästä. Avaimenreikäteline Jos asennuspinta on muu kuin laastiton seinä, avaimenreikätelinettä (9) voidaan käyttää yhdessä ruuvin kanssa esiporatussa reiässä. Laserviivan asento kohdistuu ruuvin asennuskohdan kanssa. ◆ Ripusta seinäteline ruuviin, joka on asennettu vaaditulle korkeudelle sopivaan kohtaan. ◆ Asenna työkalu ripustamalla pidike (6) seinätelineeseen. Käyttö Laserin tasotoiminnon käyttäminen (kuva D & E) ◆ Ripusta työkalu seinään käyttämällä asianmukaista seinätelinettä. ◆ Kytke virta laseriin työntämällä virrankatkaisijaa (1) ylös. Automaattinen vaaituksen ilmaisin (13) syttyy ja vilkkuu, kun työkalun kalibrointi on käynnissä. Huomautus: laserviivat ovat vaakatasossa vain, jos työkalua pidetään 5° sisällä pystysuorasta tasosta. ◆ Paina virrankatkaisija (1) alas kytkeäksesi työkalun pois päältä. Toimintatavan valitseminen (kuva D) Toimintatapa näkyy näytössä (4). ◆ Paina tukirakenteiden havaitsemiseksi toimintovalitsinta (3), kunnes toiminto ’STUD’ (15) on valittu. ◆ Paina metallisten tukirakenteiden, putkien jne. havaitsemiseksi toimintovalitsinta (3), kunnes toiminto ’METAL’ (16) on valittu. Seinän tukirakenteen etsintätoiminnon käyttäminen (kuva D & F) Tämän toiminnon avulla voit etsiä puu- ja metallitukirakenteita jopa 19 mm paksun kipsilevyn läpi. ◆ Valitse asianmukainen toimintatapa ◆ Aseta työkalu tasaisesti seinää vasten kuvan osoittamalla tavalla. ◆ Pidä virrankatkaisijaa (2) painettuna. Hakupalkit (17) syttyvät ja työkalu antaa merkkiäänen kerran, kun se kalibroituu. Kun kalibrointi on päättynyt (18): ◆ Liu’uta laseria hitaasti vaakatasossa. Älä kallista tai nosta laseria. ◆ Kun ensimmäinen hakupalkki (17) syttyy, hidasta ja liu’uta työkalua, kunnes äänimerkki kuuluu ja kaikki hakupalkit ovat syttyneet. Tämä osoittaa tukirakenteen yhden reunan paikan. ◆ Merkitse tämä paikka pidikkeen alla olevan reiän kautta (6). ◆ Liikuta laseria edelleen, kunnes hakupalkit sammuvat. ◆ Pidä virrankatkaisijaa (2) yhä painettuna ja liikuta laseria vastakkaiseen suuntaan.49 SUOMI ◆ Kun ensimmäinen hakupalkki (17) syttyy, hidasta ja liu’uta työkalua, kunnes äänimerkki kuuluu ja kaikki hakupalkit ovat syttyneet. Tämä osoittaa tukirakenteen toisen reunan paikan. ◆ Merkitse tämä paikka pidikkeen alla olevan reiän kautta (6). Tukirakenteen keskipiste on näiden kahden merkin välillä. Metallin etsintätoiminnon käyttäminen (kuva D & F) Tämän toiminnon avulla voit etsiä metalliputkia jopa 25 mm paksun kipsilevyn läpi. Voit käyttää tätä toimintoa myös tarkistaaksesi, onko tukirakenteen etsintätoiminnolla havaittu tukirakenne metallia. ◆ Valitse asianmukainen toimintatapa ◆ Aseta työkalu tasaisesti seinää vasten kuvan osoittamalla tavalla. ◆ Pidä virrankatkaisijaa (2) painettuna. Hakupalkit (17) syttyvät ja työkalu antaa merkkiäänen kerran, kun se kalibroituu. Kun kalibrointi on päättynyt (18): ◆ Liikuta työkalua hitaasti ja tasaisesti pinnalla. Älä kallista tai nosta laseria. ◆ Kun ensimmäinen hakupalkki (17) syttyy, hidasta ja liu’uta työkalua, kunnes äänimerkki kuuluu ja kaikki hakupalkit ovat syttyneet. Tämä osoittaa metallisen esineen paikan. ◆ Kun olet löytänyt työskentelyalueen, tee testi uudelleen varmistaaksesi laitteen toiminnan. Johtojen ilmaisutoiminnon käyttäminen (kuva G) Tämän toiminnon avulla voit etsiä jännitteisiä johtoja jopa 38 mm paksun kipsilevyn läpi. Toiminto toimii koko ajan kaikissa toimintatiloissa. Varoitus! Testaa laite tunnetulla AC-virralla ennen käyttöä. ◆ Varmista, että laite ei ole etsinnän kohteena olevilla alueilla tai lähellä muita vaihtovirtalähteitä. Staattinen varaus voi häiritä tunnistusta johdon kummallakin puolella, jolloin tarkkuus kärsii. ◆ Pidä virrankatkaisijaa (2) painettuna. Punainen LED-ilmaisin (5) syttyy ja työkalu antaa merkkiäänen kerran, kun se kalibroituu. Kun kalibrointi on päättynyt: ◆ Liikuta työkalua hitaasti ja tasaisesti pinnalla eri suunnista lähestyen. Älä kallista tai nosta laseria. Kun laite havaitsee vaihtovirtalähteen, punainen LED-valo (5) vilkkuu. ◆ Kun olet löytänyt työskentelyalueen, tee testi uudelleen varmistaaksesi laitteen toiminnan. Vinkkejä parhaimman tuloksen saamiseksi Tukirakenteiden löytäminen ◆ Tarkista onko tutkittavalla alueella tavallisia välilevyjä. Tukirakenteet tai kannatinpalkit ovat yleensä 400 tai 600 mm päässä toisistaan ja ovat 44 tai 47 mm levyisiä. Lähempänä toisiaan olevat tai muun levyiset esineet eivät välttämättä ole tukirakenteita tai kannatinpalkkeja. Pariston alhaisen latauksen osoitin (kuva D) LCD-näytössä näkyy pariston alhaisen latauksen symboli (19), kun paristo on miltei tyhjä. ◆ Vaihda paristo ajoissa. Ympäristön suojelu Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa. Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen. Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää. Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote. Black & Decker tarjoaa mahdollisuuden Black & Decker – tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme. Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com Paristo Vie loppuunkäytetyt paristot niille tarkoitettuun keräyspaikkaan tai –astiaan: ◆ Irrota paristo yllä kuvatulla tavalla. ◆ Laita akku sopivaan pakkaukseen siten, etteivät navat pääse oikosulkuun. ◆ Voit viedä pariston paikalliseen kierrätyskeskukseen.50 SUOMI Tekniset tiedot BDL230S Jännite V 9 Paristokoko 6LR61 Aaltopituus nm 630-675 Laserluokka 2 Laserteho mW < 2,2 Tarkkuus (3 metrissä) mm +/- 3 Käyttölämpötila °C 0 - 40 Paino kg 0,45 CE-vaatimustenmukaisuusvakuutus BDL230S Black & Decker vakuuttaa, että nämä työkalut ovat

89/336/EEC, EN 61010, EN 60825

mukaiset. Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-2-2006 Korjaukset / varaosat Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackanddecker.fi Takuu Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/ tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen ◆ normaalista kulumisesta ◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta ◆ vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi51

Jälleenmyyjän osoite

Merkitkää rasti ruutuun, mikäli ette halua vastaanottaa informaatiota.
