BEDIENUNGSANLEITUNG LZR4 BLACK & DECKER

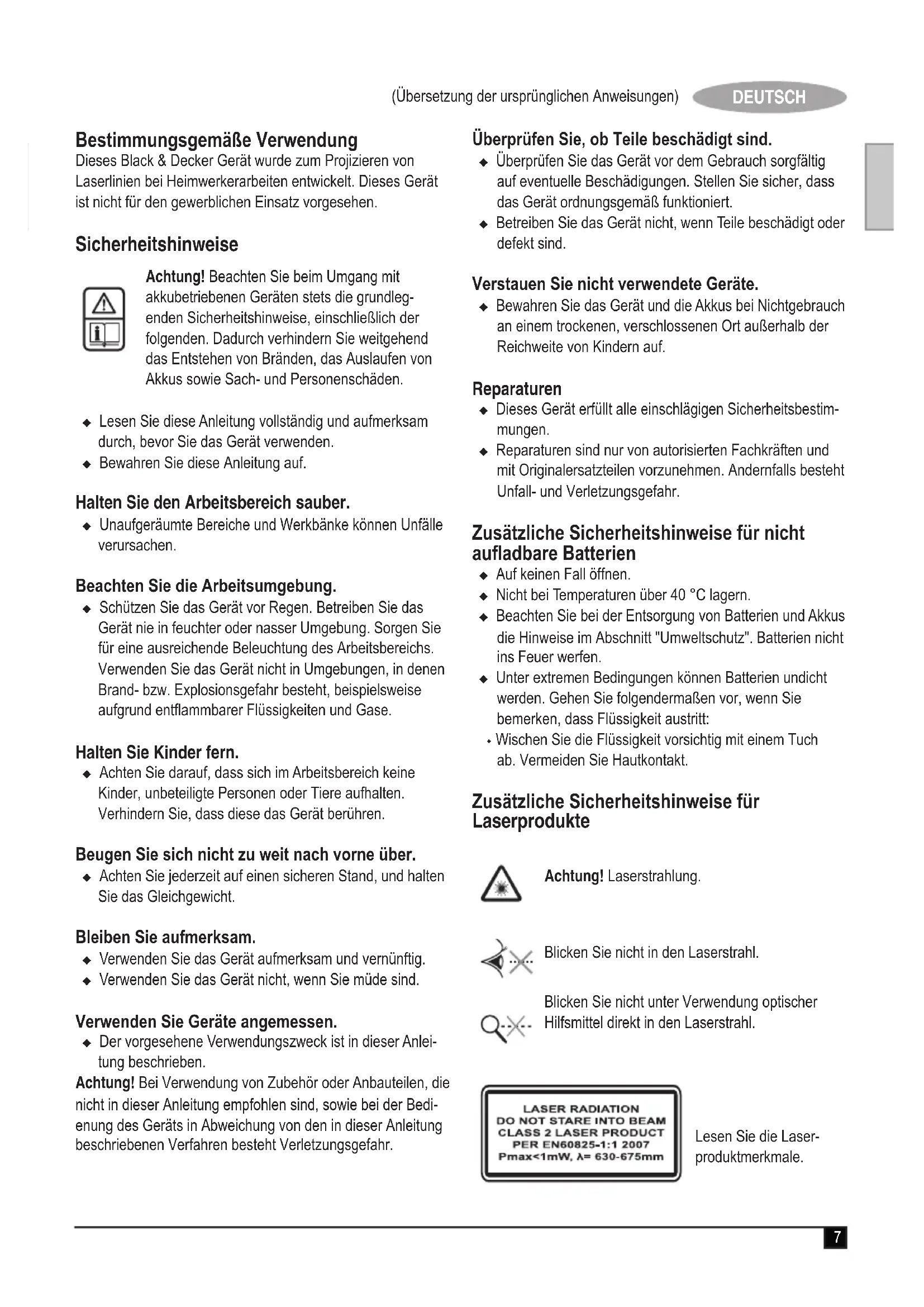

Bestimmungsgemäße Verwendung

Dieses Black & Decker Gerät wurde zum Projizieren von Laserlinien bei Heimwerkerarbeiten entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Achtung! Beachten Sie beim Umgang mit akkubetriebenen Geräten stets die grundlegenden Sicherheitshinweise, einschließlich der folgenden. Dadurch verhindern Sie weitgehend das Entstehen von Bränden, das Auslaufen von Akkus sowie Sach- und Personenschäden.

• Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät verwenden.
  ◆ Bewahren Sie diese Anleitung auf.

Halten Sie den Arbeitsbereich sauber.

- Unaufgeräumte Bereiche und Werkbänke können Unfälle verursachen.

Beachten Sie die Arbeitsumgebung.

Schützen Sie das Gerät vor Regen. Betreiben Sie das Gerät nie in feuchter oder nasser Umgebung. Sorgen Sie für eine ausreichende Beleuchtung des Arbeitsbereichs. Verwenden Sie das Gerät nicht in Umgebungen, in denen Brand- bzw. Explosionsgefahr besteht, beispielsweise aufgrund entflammbarer Flüssigkeiten und Gase.

Halten Sie Kinder fern.

- Achten Sie darauf, dass sich im Arbeitsbereich keine Kinder, unbeteiligte Personen oder Tiere aufhalten. Verhindern Sie, dass diese das Gerät berühren.

Beugen Sie sich nicht zu weit nach vorne über.

- Achten Sie jederzeit auf einen sicheren Stand, und halten Sie das Gleichgewicht.

Bleiben Sie aufmerksam.

◆ Verwenden Sie das Gerät aufmerksam und vernünftig.
◆ Verwenden Sie das Gerät nicht, wenn Sie müde sind.

Verwenden Sie Geräte angemessen.

Der vorgesehene Verwendungszweck ist in dieser Anleitung beschrieben.

Achtung! Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie bei der Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren besteht Verletzungsgefahr.

Überprüfen Sie, ob Teile beschädigt sind.

Überprüfen Sie das Gerät vor dem Gebrauch sorgfältig auf eventuelle Beschädigungen. Stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert.
- Betreiben Sie das Gerät nicht, wenn Teile beschädigt oder defekt sind.

Verstauen Sie nicht verwendete Geräte.

- Bewahren Sie das Gerät und die Akkus bei Nichtgebrauch an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Reparaturen

• Dieses Gerät erfüllt alle einschlägigen Sicherheitsbestimmungen.
• Reparaturen sind nur von autorisierten Fachkräften und mit Originalersatzteilen vorzunehmen. Andernfalls besteht Unfall- und Verletzungsgefahr.

Zusätzliche Sicherheitshinweise für nicht aufladbare Batterien

◆ Auf keinen Fall öffnen.
◆ Nicht bei Temperaturen über 40 °C lagern.
- Beachten Sie bei der Entsorgung von Batterien und Akkus die Hinweise im Abschnitt "Umweltschutz". Batterien nicht ins Feuer werfen.
- Unter extremen Bedingungen können Batterien undicht werden. Gehen Sie folgendermaßen vor, wenn Sie bemerken, dass Flüssigkeit austritt:
- Wischen Sie die Flüssigkeit vorsichtig mit einem Tuch ab. Vermeiden Sie Hautkontakt.

Zusätzliche Sicherheitshinweise für Laserprodukte

Achtung! Laserstrahlung.

Blicken Sie nicht in den Laserstrahl.

Blicken Sie nicht unter Verwendung optischer Hilfsmittel direkt in den Laserstrahl.

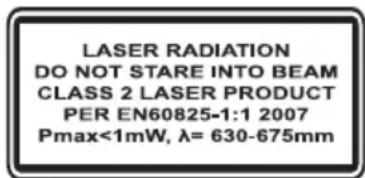

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT PER EN60825-1:1 2007 Pmax<1mW, λ= 630-675mm

Lesen Sie die Laserproduktmerkmale.

Das Gerät darf nicht von Personen unter 16 Jahren verwendet werden.

• Dieser Laser erfüllt die Richtlinien für Laserprodukte der Klasse 2 gemäß EN 60825-1. Die Laserdiode des Geräts darf nicht durch eine Diode anderen Typs ersetzt werden. Im Schadensfall darf der Laser nur durch eine autorisierte Vertragswerkstatt repariert werden.
  Der Laser darf ausschließlich zum Projizieren von Laserlinien verwendet werden.
• Die Strahlung von Laserprodukten der Klasse 2 ist bei kurzzeitiger Einwirkungsdauer (bis zu 0,25 Sekunden) für das Auge ungefährlich. Eine längere Bestrahlung wird normalerweise durch den natürlichen Lidschlussreflex verhindert. Ab einer Entfernung von 1 m erfüllt der Laser die Bedingungen für Laserprodukte der Klasse 1 und ist somit ungefährlich.
  ♦ Sehen Sie nie direkt und absichtlich in den Laserstrahl.
• Blicken Sie nicht unter Verwendung optischer Hilfsmittel in den Laserstrahl.
  ◆ Positionieren Sie das Gerät niemals so, dass die Augen anderer Personen dem Laserstrahl ausgesetzt werden.
• Achten Sie darauf, dass sich Kinder nicht in der Nähe des Lasers aufhalten.

Achtung! Dieses Gerät darf nur im Innenbereich verwendet werden. Verwenden Sie das Gerät nicht für Arbeiten im Freien.

Restrisiken.

Für den Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt:

• Verletzungen, die durch das Berühren von sich bewegen-den Teilen verursacht werden.
• Verletzungen, die durch das Berühren von erhitzten Teilen verursacht werden.
• Verletzungen, die durch das Austauschen von Teilen oder Zubehör verursacht werden.
• Verletzungen, die durch längeren Gebrauch des Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.

Sicherheit anderer Personen

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Kenntnissen bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Ein-/Ausschalter
2. Betriebsmodusschalter
3. Laseröffnung
4. Akkuabdeckung

Abb. A

1. Stativ
2. Aufhängeriemen

Montage

Achtung! Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.

Einsetzen des Akkus (Abb. B)

♦ Nehmen Sie die Akkuabdeckung (4) vom Gerät ab.
Schließen Sie den Akku an den Anschluss an. Die größere Akkuklemme wird an die kleinere Anschlussklemme angeschlossen.
- Bringen Sie die Abdeckung wieder an, und lassen Sie diese einrasten.

Aufstellen des Geräts (Abb. A, C und D)

Das Gerät kann auf einer ebenen Fläche wie einem Boden oder Tisch aufgestellt werden. Wahlweise kann das Gerät auf dem Stativ (5) angebracht werden. Das Gerät kann mithilfe des Aufhängeriemens (6) auch an einem Trägerbalken oder einer anderen stabilen Struktur aufgehängt werden.

Hinweis: Die Laserlinien sind nur dann horizontal, wenn das Gerät in einem Winkel aufgestellt wird, der nicht um mehr als 5° von der Vertikalen abweicht.

Anbringen des Geräts am Stativ (Abb. C)

• Richten Sie die Gewindeschraube (8) des Stativs am Laser aus.
  ♦ Schrauben Sie den Laser auf das Stativ, und vergewissern Sie sich, dass dieser sicher angebracht ist.
  ♦ Schrauben Sie zum Entfernen des Geräts den Laser vom Stativ ab.

Aufhängen des Geräts (Abb. A und D)

♦ Schieben Sie den Aufhängeriemen (6) durch den Schlitz an der Oberseite des Geräts, und befestigen Sie den Haken.
◆ Hängen Sie das Gerät möglichst waagerecht auf.

Aufbauen und Einstellen des Stativs (Abb. A und E)

Aufbauen

• Wählen Sie zum Aufbauen des Stativs einen glatten, ebenen Boden.
• Öffnen Sie die Verschlusshebel (7) (Abb. A), und verlängern Sie die Beine auf die erforderliche Länge.
  ♦ Schließen Sie zum Fixieren der Beine die Verschlusshebel.
  ♦ Bringen Sie das Gerät am Stativ an.

Einstellen

• Lösen Sie die Verriegelung (10) (Abb. E).
• Ziehen Sie die zusammenklappbare Kurbel (9) heraus, und stellen Sie mit dieser die erforderliche Höhe ein.
  Ziehen Sie den Verriegelungsknopf (10) fest, um das Stativ auf der eingestellten Höhe zu fixieren.

Verwendung

◆ Stellen Sie das Gerät wie gewünscht auf.
- Platzieren Sie den Laser in der Mitte des Arbeitsbereichs, um den Arbeitsabstand und die Genauigkeit zu erhöhen. Helle Umgebungen können die Sichtbarkeit der Linien beeinträchtigen.
- Achten Sie auf extreme Temperaturunterschiede, die eine Bewegung bzw. Verschiebung von Gebäuden, Stativen, Ausrüstung usw. verursachen können. Dies beeinträchtigt möglicherweise die Genauigkeit. Überprüfen Sie die Aufstellung des Geräts vor jeder Verwendung, da sich möglicherweise die Ausrichtung des Lasers geändert hat.

Ein- und Ausschalten (Abb. F)

♦ Schieben Sie den Ein-/Ausschalter (1) nach rechts, um das Gerät einzuschalten.
♦ Schieben Sie den Ein-/Ausschalter nach links, um das Gerät auszuschalten.

Auswahl des Betriebsmodus (Abb. F)

♦ Schieben Sie den Betriebsmodusschalter (2) nach links, um eine einzelne Laserlinie zu projizieren, die einen Winkel von 120 ° erfasst.
♦ Schieben Sie den Betriebsmodusschalter (2) nach rechts, um eine dreifache Laserlinie zu projizieren, die einen Winkel von 360 ° erfasst.

Wartung

Ihr Black & Decker Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pflege und Reinigung voraus.

Achtung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

• Wenn das Gerät über einen separaten Batteriepack oder Akku verfügt, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät.
• Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedienten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner finden Sie auch im Internet unter: www.2helpU.com

Technische Daten

		LZR4(H 1)
Spannung V	dc	9
Akkugröße		6LR61
Laserklasse		2
Betriebstemperatur	°C	0-40
Gewicht kg 1,5

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
• wenn das Gerät missbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
• wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
• wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner finden Sie auch im Internet unter: www.2helpU.com

Bitte besuchen Sie unsere Website www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de.

Utilisation

Nur die aufgefuerten teile sind lieferbar

Vergessen Sie nicht, Ihr Produkt registrieren zu lassen!

www.blackanddecker.de/productregistration Lassen Sie Ihr Produkt unter www.blackanddecker.de/productregistration online registrieren oder schicken Sie Ihren Nachnamen, Vornamen und den Produktcode an Black & Decker in Ihrem Land.
