MANUALE UTENTE LZR4 BLACK & DECKER

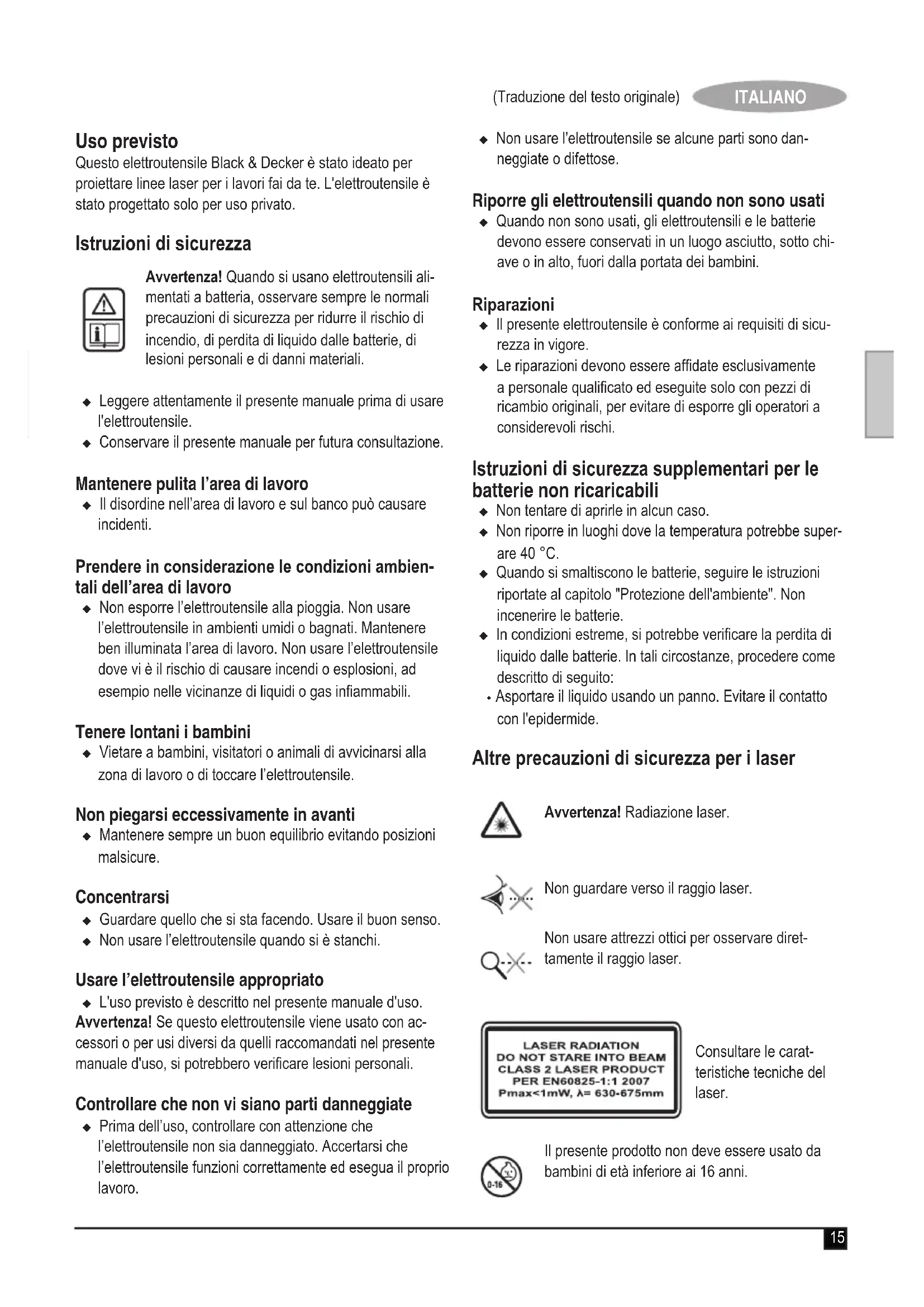

Questo elettroutensile Black & Decker è stato ideato per proiettare linee laser per i lavori fai da te. L'elettroutensile è stato progettato solo per uso privato.

Istruzioni di sicurezza

Avvertenza! Quando si usano elettroutensili alimentati a batteria, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, di perdita di liquido dalle batterie, di lesioni personali e di danni materiali.

♦ Leggere attentamente il presente manuale prima di usare l'elettroutensile.
- Conservare il presente manuale per futura consultazione.

Mantenere pulita l'area di lavoro

- Il disordine nell'area di lavoro e sul banco può causare incidenti.

Prendere in considerazione le condizioni ambientali dell'area di lavoro

Non esporre l'elettroutensile alla pioggia. Non usare l'elettroutensile in ambienti umidi o bagnati. Mantenere ben illuminata l'area di lavoro. Non usare l'elettroutensile dove vi è il rischio di causare incendi o esplosioni, ad esempio nelle vicinanze di liquidi o gas infiammabili.

Tenere lontani i bambini

Vietare a bambini, visitatori o animali di avvicinarsi alla zona di lavoro o di toccare l'elettroutensile.

Non piegarsi eccessivamente in avanti

- Mantenere sempre un buon equilibrio evitando posizioni malsicure.

Concentrarsi

◆ Guardare quello che si sta facendo. Usare il buon senso.
Non usare l'elettroutensile quando si è stanchi.

Usare l'elettroutensile appropriato

◆ L'uso previsto è descritto nel presente manuale d'uso.

Avvertenza! Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali.

Controllare che non vi siano parti danneggiate

- Prima dell'uso, controllare con attenzione che l'elettroutensile non sia danneggiato. Accertarsi che l'elettroutensile funzioni correttamente ed esegua il proprio lavoro.

- Non usare l'elettroutensile se alcune parti sono danneggiate o difettose.

Riporre gli elettroutensili quando non sono usati

- Quando non sono usati, gli elettroutensili e le batterie devono essere conservati in un luogo asciutto, sotto chiave o in alto, fuori dalla portata dei bambini.

Riparazioni

• Il presente elettroutensile è conforme ai requisiti di sicurezza in vigore.
• Le riparazioni devono essere affidate esclusivamente a personale qualificato ed eseguite solo con pezzi di ricambio originali, per evitare di esporre gli operatori a considerevoli rischi.

Istruzioni di sicurezza supplementari per le batterie non ricaricabili

◆ Non tentare di aprirle in alcun caso.
- Non riporre in luoghi dove la temperatura potrebbe superare 40 °C.
- Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo "Protezione dell'ambiente". Non incenerire le batterie.
- In condizioni estreme, si potrebbe verificare la perdita di liquido dalle batterie. In tali circostanze, procedere come descritto di seguito:
- Asportare il liquido usando un panno. Evitare il contatto con l'epidermide.

Altre precauzioni di sicurezza per i laser

Avvertenza! Radiazione laser.

Non guardare verso il raggio laser.

Non usare attrezzi ottici per osservare direttamente il raggio laser.

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT PER EN60825-1:1 2007 Pmax<1mW, λ= 630-675mm

Consultare le caratteristiche tecniche del laser.

Il presente prodotto non deve essere usato da bambini di età inferiore ai 16 anni.

• Questo laser è conforme alla Categoria 2 della normativa EN 60825-1. Non sostituire un diodo laser con uno di tipo diverso. Se il laser è danneggiato, farlo riparare da un tecnico autorizzato.
• Non usare il laser per scopi diversi dalla proiezione di linee laser.
• L'esposizione di un occhio a un raggio laser di Categoria 2 viene considerata sicura per un periodo massimo di 0,25 secondi. I riflessi delle palpebre forniscono di solito un'adeguata protezione. A distanze superiori al metro, il laser è conforme alla normativa della Categoria 1 ed è quindi considerato completamente sicuro.
  Non guardare mai intenzionalmente e direttamente verso il raggio laser.
• Non usare attrezzi ottici per osservare il raggio laser.
  Non approntare l'elettroutensile in una posizione dove il raggio laser può incrociare altre persone all'altezza della testa.
  ◆ Non lasciare che i bambini si avvicinino al raggio laser.

Avvertenza! Questo elettroutensile può solo essere utilizzato all'interno. Non usarlo all'esterno.

Rischi residui.

Quando si usa l'elettroutensile, possono esservi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Perfino adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

♦ Lesioni causate dal contatto con parti in movimento.
♦ Lesioni causate dal contatto con parti calde.
- Lesioni causate durante la sostituzione di parti o accessori.
- Lesioni causate dall'impiego prolungato dell'elettroutensile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.

Sicurezza altrui

• Questo elettroutensile non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza.
• Controllare che i bambini non giochino con l'elettroutensile.

Caratteristiche

Si indicano di seguito le caratteristiche di cui è dotato questo elettroutensile.

1. Interruttore di accensione
2. Selettore modalità di funzionamento
3. Apertura laser
4. Coperchio batteria

Fig. A

1. Treppiede
2. Tracolla

Montaggio

Avvertenza! Accertarsi che l'elettroutensile sia spento.

Montaggio della batteria (fig. B)

◆ Togliere il coperchio della batteria (4) dall'elettroutensile.
♦ Collegare la batteria al connettore. Il morsetto più grande della batteria si collega a quello più piccolo del connettore.
◆ Rimettere il coperchio e lasciare che scatti in sede.

Montaggio dell'elettroutensile (figg. A, C e D)

L'elettroutensile può essere montato su una superficie orizzontale tipo il pavimento o un tavolo. Altrimenti, è possibile montarlo sul treppiede (5). L'elettroutensile può anche essere appeso a una trave o a un'altra struttura robusta per mezzo della tracolla (6).

Nota: le linee laser saranno a livello solo se l'elettroutensile viene mantenuto a 5° dalla verticale.

Montaggio dello strumento sul treppiede (fig. C)

◆ Allineare la vite filettata (8) sul treppiede rispetto al laser.
- Avvitare il laser sul treppiede e verificare che sia ben saldo.
◆ Per togliere lo strumento, svitare il laser dal treppiede.

Come appendere l'elettroutensile (figg. A e D)

◆ Far passare la tracolla (6) nella fessura sulla parte superiore dell'elettroutensile e chiudere il gancio.
♦ Regolare l'elettroutensile in modo che sia appeso relativamente a livello.

Montaggio e regolazione del treppiede (figg. A ed E)

Montaggio

◆ Scegliere una superficie regolare e a livello ove montare il treppiede.
◆ Aprire i manicotti di bloccaggio (7) (fig. A) e allungare le gambe alla lunghezza richiesta.
◆ Chiudere i manicotti di bloccaggio per bloccare le gambe.
◆ Montare l'elettroutensile sul treppiede.

Regolazione

◆ Allentare il pomello di bloccaggio (10) (fig. E).
◆ Estrarre la manovella pieghevole (9) e ruotarla fino a raggiungere l'altezza desiderata.
- Serrare il pomello di blocco (10) per bloccare il treppiede all'altezza regolata.

Utilizzo

◆ Montare l'elettroutensile come richiesto.
- Per aumentare la distanza di lavoro e la precisione, sistemare il laser al centro dell'area di lavoro. La luminosità dell'area potrebbe influire sulla visibilità della linea.
Essere consapevoli che dei forti cambiamenti di temperatura potrebbero causare il movimento o lo spostamento delle strutture edili, dei treppiedi, delle apparecchiature e così via, con effetti negativi sulla precisione. Controllare l'installazione prima di ciascun impiego dato che il laser potrebbe essersi spostato.

Accensione e spegnimento (fig. F)

• Per accendere l'elettroutensile, far scorrere l'interruttore di accensione (1) verso destra.
  ◆ Per spegnere l'elettroutensile, far scorrere l'interruttore di accensione verso sinistra.

Sezione della modalità operativa (fig. F)

• Per proiettare un unico raggio laser che esplora un terzo di un cerchio, far scorrere il selettore della modalità operativa (2) verso sinistra.
• Per proiettare un triplo raggio laser che esplora un cerchio completo, far scorrere il selettore della modalità operativa (2) verso destra.

Manutenzione

Questo apparecchio/elettroutensile Black & Decker con o senza filo è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a pulizia periodica.

Avvertenza! Prima di eseguire interventi di manutenzione su elettroutensili con o senza filo procedere come descritto di seguito.

♦ Spegnere ed estrarre la batteria se l'apparecchio/elet-troutensile è dotato di battery pack a parte.
- Le prese di ventilazione dell'apparecchio/elettroutensile devono essere pulite regolarmente con un pennello o un panno morbido e asciutto.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui l'elettroutensile Black & Decker debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Black & Decker offre ai propri clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

Dati tecnici

		LZR4(H 1)
Tensione V	dc	9
Misura batterie		6LR61
Categoria laser		2
Temperatura d'esercizio	°C	0-40
Peso kg 1,5

Garanzia

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

• il prodotto non sia stato destinato a usi commerciali, professionali o al noleggio;
• il prodotto non sia stato usato in modo improprio o scorretto;
• il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
• il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.black-anddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.
