BDL120 - Puntatore laser BLACK & DECKER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo BDL120 BLACK & DECKER in formato PDF.
| Tipo di prodotto | Puntatore laser |
| Marca | Black & Decker |
| Modello | BDL120 |
| Tensione di alimentazione | 3 V |
| Tipo di pile | 2 pile LR6 (AA) |
| Classe laser | 2 |
| Temperatura di funzionamento | 0 °C a 40 °C |
| Peso (senza pile) | 0,2 kg |
| Proiezione di linee | Orizzontale e verticale |
| Livella a bolla | Sì, due livelli |
| Montaggio a parete | Sì, con tassello e supporto a foro di serratura |
| Fissaggio magnetico | Sì |
| Regolazione angolare | Graduazione per angoli |
| Uso | Domestico |
| Sicurezza | Radiazione laser classe 2, non guardare direttamente |
| Manutenzione | Pulire con un panno morbido e asciutto |
| Riparazioni | Solo da tecnico autorizzato |
| Garanzia | 24 mesi |
| Norme | EN 61010-1, IEC 60825-1, EN 61000-6-3, EN 61000-6-1 |
Domande frequenti - BDL120 BLACK & DECKER
Domande degli utenti su BDL120 BLACK & DECKER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Puntatore laser in formato PDF gratuitamente! Trova il tuo manuale BDL120 - BLACK & DECKER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BDL120 del marchio BLACK & DECKER.

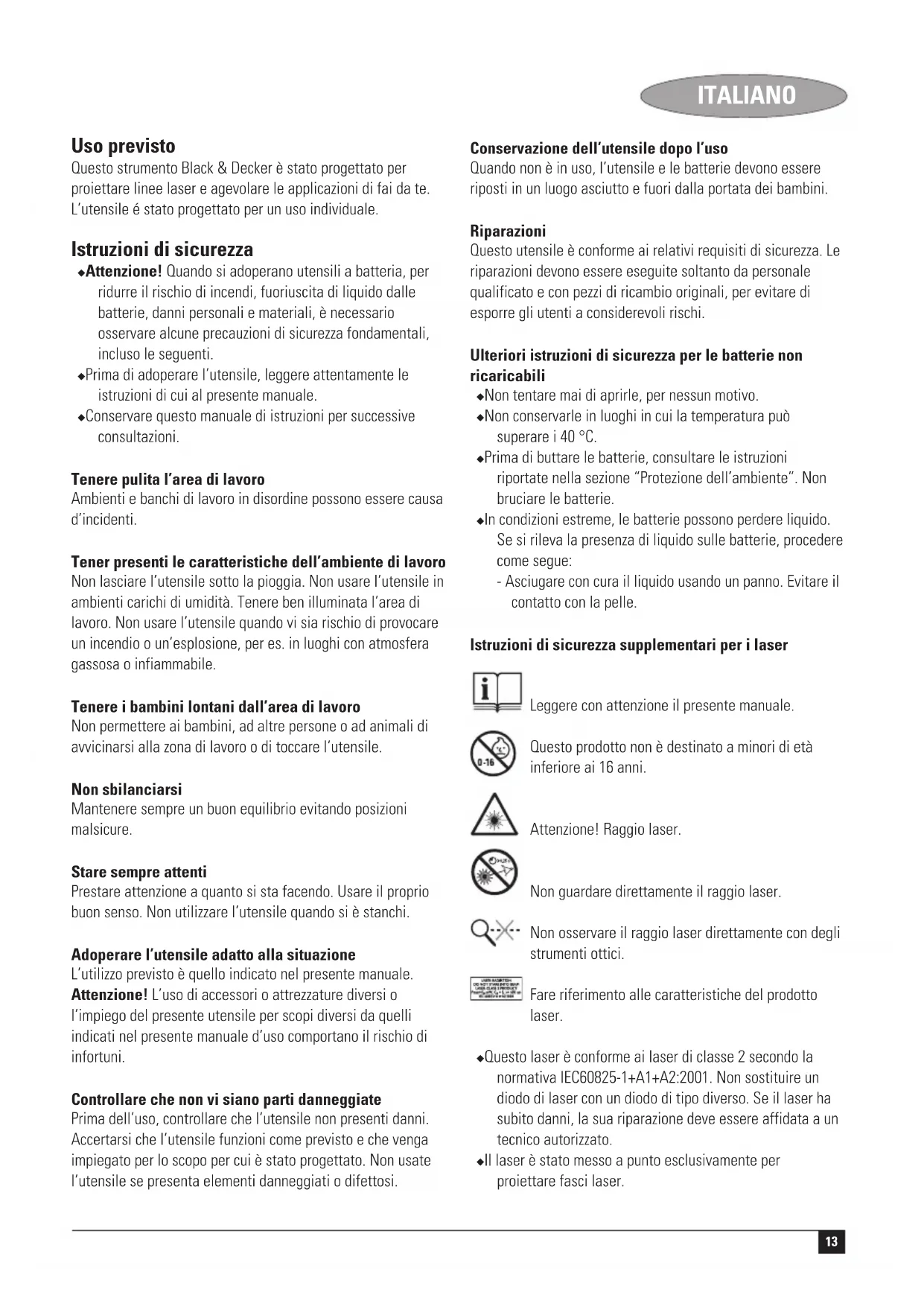

MANUALE UTENTE BDL120 BLACK & DECKER
Questo strumento Black & Decker è stato progettato per proiettare linee laser e agevolare le applicazioni di fai da te. L'utensile è stato progettato per un uso individuale.
Istruzioni di sicurezza
Attenzione! Quando si adoperano utensili a batteria, per ridurre il rischio di incendi, fuoriuscita di liquido delle batterie, danni personali e materiali, è necessario osservare alcune precauzioni di sicurezza fondamentali, incluso le seguenti.
Prima di adoperare l'utensile, leggere attendamente le istruzioni di cui al presente manuale.
Conservare quello manuale di istruzioni per successive consultazioni.
Tenere pulita l'area di lavoro
Ambiente e banchi di lavoro in disordine possono essere causa d'incidenti.
Tener presenti le caratteristiche dell'ambiente di lavoro Non lasciare l'utensile sotto la pioggia. Non usare l'utensile in ambienti carichi di umidità. Tenere ben illuminata l'area di lavoro. Non usare l'utensile quando vi sia rischio di provocare un incendio o un'esplosione, per es. in luoghi con atmosfera gassosa o infiammabile.
Tenere i bambini lontani dall'area di lavoro
Non permettere ai bambini, ad altre personne o ad animali di avvincinarsi alla zona di lavoro o di toccare l'utenile.
Non sbilanciarsi
Mantenere sempre un buon equilibrio evitando positioni malsicure.
Stare sempre attenti
Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzato l'utensile quando si è stanchi.
Adoperare l'utensile adatto alla situazione
L'utilizzo previsto è quello indicato nel presente manuale.
Attenzione! L'uso di accessori o attrezzature diversi o l'impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni.
Controllare che non vi siano parti danneggiate
Prima dell'uso, controllare che l'utensile non presenti danni. Accertarsi che l'utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usate l'utensile se presenta elementi danneggiati o difettosi.
Conservazione dell'utensile dopo l'uso
Quando non è in uso, l'utensile e le batterie devono essere riposti in un luogo asciutto e fuori alla portata dei bambini.
Riparazioni
Questo utensile è conforme ai relativi requisiti di sicurezza. Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi.
Ulteriori istruzioni di sicurezza per le batterie non ricaricabili
Non tentare mai di aprirle, per nessun dato.
Non conservarle in luoghi in cui la temperatura puo superare i 40^
Prima di buttare le batterie, consultare le istruzioni riportate nella sezione "Protezione dell'ambiente". Non bruciare le batterie.
In condizioni estreme, le batterie possono perdere liquido. Se si rileva la presenza di liquido sulle batterie, procedere come segue:
- Asciugare con cura il liquido usingo un panno. Evitare il contatto con la pelle.
Istruzioni di sicurezza supplementari per i laser
Leggere con attenzione il presente manuale.
Questo prodotto non è destinato a minori di età inferiore ai 16 anni.
Attenzione! Raggio laser.
Non guardare direttamente il raggio laser.
Non osservare il raggio laser direttamente con degli strumenti ottici.
Fare riferimento alle caratteristiche del prodotto laser.
- Questo laser è conforme ai laser di classe 2 secondo la normativa IEC60825-1+A1+A2:2001. Non sostituire un diodo di laser con un diodo di tipo diverso. Se il laser hasubito danni, la sua riparazione deve essere affidata a un technician autorizzato.
- Il laser è stato什么意思 a punto esclusivamente per proiettar fasci laser.
ITALIANO
L'esposizione degli occhi al raggio di un laser di classe 2 è considerata sicura per un massimo 0,25 secondi. I riflessi delle pupille costituiscono, di solito, una protezione adeguata. A distancei superiori a 1 il laser è conforme alle caratteristiche di classe 1 e quando è da considerarsi assolutamente sicuro.
Non guardare mai direttamente e intenzionalmente il fascio laser.
Non usare strumenti ottici per guardare il fascio laser.
Non mettere lo strumento in posizione tale da dirigere il fascio su altre persone, all'altezza della testa.
Non consentire ai bambini di avvicinarsi.
Caratteristica
- Interruftore acceso/spento
- Livelle
- Aperture del laser
- Coperchio delle pile
Montaggio
Avverenza! Assicurarsi che lo strumento sia spento.
Installazione delle pile (fig. A)
Rimuovere il coperchio della pila (4) dallo strumento.
Inserire le pile dello strumento orientandole come illustrato.
Inserire nuovamente il coperchio e farlo scattare in posizione.
Montaggio a parete (fig. B & C)
Lo strumento può essere montato a parete usando uno degli apposti supporti (5 o 6). Il perno (5) viene utilizzato per fissare lo strumento a pareti in muratura a secco. Il tassello forato (6) viene utilizzato per fissare lo strumento su altri tipi di pareti, utilizzando una vite o un chiodo.
Avvertenza! Conservare i supporti di montaggio a parete in un luogo sicuro, quando non sono utilizzati.
Perno per parete
- Apriere il perno a lancia (7).
Tenere il perno per parete di fronte a un'ubicazione adatta e inseire il perno dritto nella parete.
Installare lo strumento aplicando il magnete (8) sul perno (5).
Avverenza! I perri da parete sono appuntiti e devono essere maneggiati con cura.
Tassello forato
Inserire una vite o un chiodo nella parete.
Agganciare il supporto a parete (6) all'elemento di fissaggio.
Installare lo strumento aplicando il magnete (8) sul tassello (6).
Uso (fig. D)
Collocare lo strumento contro la parete, come illustrato.
Premere I'interruptore on/off (1) per accendere lo strumento.
Spostare lo strumento come necessario per posizionare il fascio luminoso.
Appendere lo strumento a parete utilizzato il supporto adatto.
Regolazione del fascio laser (fig. E)
Per proiettare una linea verticale, regolare lo strumento finché la fialetta a bolla (9) non è livellata.
Per proiettare una linea orizzontale, regolare lo strumento finché la fialetta a bolla (10) non è livellata.
Utilizzo della Scala
La Scala (11) sul supporto a muro cui èsso utilizzata per la regolazione dell'angolo.
Allineare la posizione 0^ sulla Scala con il puntatore dello strumento ruotando il perno da parete.
Per verificare l'angolo, regolare la Scala come necessario.
Protezione dell'ambiente
Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.
Nel caso in cui si decide di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrè essere smaltito con i normali rifiuti domestici. Smaltire il prodottotramite raccolta differenziata.
La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenir l'inquinamento ambientale e riduce la richiesta di materie prime.
In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta membrali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.
Black & Decker offre ai loro clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usfuquire del servizio, è sufficiente restituire il prodotto a qualsiastecnico autorizzato, incaricato della raccolta per conto dell'azienda.
Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com
Pile
Le pile esaurite devono essere smaltite nel totale rispetto dell'ambiente.
Rimuovere le pile come descripto sopra.
Le pile devono essere imballate in modo tale da garantire che i terminali non possano essere cortocircuitati.
Portare lepile presso un impianto di riciclaggio locale.
Dati tecnici
BDL120
Tensione V 3
Dimensione della pila 2 x LR6 (AA)
Classe del laser 2
Temperatura di funzionamento ^ C0 - 40
Peso (senza batteria) kg 0,2
Dichiarazione CE di conformità
Black & Decker dichiara che questi utensili sono stati costruiti in conformità a:
EN 61010-1, IEC 60825-1, EN 61000-6-3, EN 61000-6-1
Kevin Hewitt
Direttore di Ricerca e Sviluppo
nnymoor, County Durham DL16 6JG, United Kingdom
1-10-2005
Garanzia
Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).
Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:
Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
- Il prodotto non sia stato usato in modo improprio o scorretto;
Il prodotto non abbia subito danni causati da oggetti o sostenze estranee oppure incidenti;
Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati ne dall'assistenza Black & Decker.
Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com
I clienti che desiderano registrar il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it
NEDERLANDS
Indirizzo del rivenditore Data d'acquisto
