MANUALE UTENTE BDL170B BLACK & DECKER

Kevin Hewitt Directeur du Développement Spennymoor, County Durham DL16 6JG, Royaume-Uni 01-10-2006 Garantie Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l'Union Européenne et de la Zone de Libre Echange Européenne. Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes : Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. Le produit a été mal utilisé ou avec négligence. Le produit a subi des dommages à cause d'objets étrangers, de substances ou à cause d'accidents. Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker. Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker.fr16 ITALIANO Uso previsto Questo strumento Black & Decker è stato progettato per proiettare fasci laser e agevolare le applicazioni di fai da te. L'utensile é stato progettato per un uso individuale. Istruzioni di sicurezza Attenzione! Quando si adoperano utensili a batteria, per ridurre il rischio di incendi, fuoriuscita di liquido dalle batterie, danni personali e materiali, è necessario osservare alcune precauzioni di sicurezza fondamentali, incluso le seguenti. Prima di adoperare l'utensile, leggere attentamente le istruzioni di cui al presente manuale. Conservare questo manuale di istruzioni per successive consultazioni. Tenere pulita l'area di lavoro Ambienti e banchi di lavoro in disordine possono essere causa d'incidenti. Tener presenti le caratteristiche dell'ambiente di lavoro Non lasciare l'utensile sotto la pioggia. Non usare l'utensile in ambienti carichi di umidità. Tenere ben illuminata l'area di lavoro. Non usare l'utensile quando vi sia rischio di provocare un incendio o un'esplosione, per es. in luoghi con atmosfera gassosa o infiammabile. Tenere i bambini lontani dall'area di lavoro Non permettere ai bambini, ad altre persone o ad animali di avvicinarsi alla zona di lavoro o di toccare l'utensile. Non sbilanciarsi Mantenere sempre un buon equilibrio evitando posizioni malsicure. Stare sempre attenti Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. Non utilizzare l'utensile quando si è stanchi. Adoperare l'utensile adatto alla situazione L'utilizzo previsto è quello indicato nel presente manuale. Attenzione! L'uso di accessori o attrezzature diversi o l'impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d'uso comportano il rischio di infortuni. Controllare che non vi siano parti danneggiate Prima dell'uso, controllare che l'utensile non presenti danni. Accertarsi che l'utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. Non usate l'utensile se presenta elementi danneggiati o difettosi. Conservazione dell'utensile dopo l'uso Quando non è in uso, l'utensile e le batterie devono essere riposti in un luogo asciutto e fuori dalla portata dei bambini. Riparazioni Questo utensile è conforme ai relativi requisiti di sicurezza. Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi. Ulteriori istruzioni di sicurezza per pile non ricaricabili Attenzione! Le pile possono esplodere o presentare perdite e causare ferite o incendi. Osservare le istruzioni descritte di seguito. Seguire con attenzione tutte le istruzioni e le avvertenze riportate sulle etichette e sulla confezione delle pile Inserire sempre le pile rispettando la polarità (+ e -) riportata sulle pile e sul prodotto. Non cortocircuitare i terminali della pila. Non tentare mai di ricaricare pile non ricaricabili. Non mescolare pile vecchie e nuove. Sostituire contemporaneamente tutte le pile con altre nuove della stessa marca e tipo. Mantenere le pile fuori dalla portata dei bambini! Estrarre le pile se il prodotto non verrà utilizzato per vari mesi. In condizioni estreme, la pila può perdere liquido. Se si rileva la presenza di liquido sulle pile, procedere come segue: - Asciugare con cura il liquido usando un panno. Evitare il contatto con l'epidermide. Non tentare mai di aprire le batterie, per nessuna ragione. Non conservarle in ambienti in cui la temperatura possa superare i 40 °C. Per smaltire le pile seguire le istruzioni riportate nel capitolo "Protezione dell'ambiente". Non bruciare le pile. Istruzioni di sicurezza supplementari per i laser Leggere con attenzione il presente manuale. Questo prodotto non è destinato a minori di età inferiore ai 16 anni. Attenzione! Raggio laser. Non guardare direttamente il raggio laser. Non osservare il raggio laser direttamente con degli strumenti ottici. Fare riferimento alle caratteristiche del prodotto laser. Questo laser è conforme ai laser di classe 2 secondo la normativa IEC 60825-1: Ed 1:2001. Non sostituire un diodo di laser con un diodo di tipo diverso.17 ITALIANO Se il laser ha subito danni, la sua riparazione deve essere affidata a un tecnico autorizzato. Il laser è stato messo a punto esclusivamente per proiettare fasci laser. L'esposizione degli occhi al raggio di un laser di classe 2 è considerata sicura per un massimo 0,25 secondi. I riflessi delle pupille costituiscono, di solito, una protezione adeguata. A distanze superiori a 1 m, il laser è conforme alle caratteristiche di classe 1 e quindi è da considerarsi assolutamente sicuro. Non guardare mai direttamente e intenzionalmente il fascio laser. Non usare strumenti ottici per guardare il fascio laser. Non mettere lo strumento in posizione tale da dirigere il fascio su altre persone, all'altezza della testa. Non consentire ai bambini di avvicinarsi. Un improvviso aumento di luminosità del fascio laser o una distorsione della linea proiettata, possono indicare una lente rotta. In questo caso, non utilizzare lo strumento, per prevenire rischi correlati al laser. Utilizzare solo pile non ricaricabili. Non collegare il laser ad altri tipi di alimentazione. Caratteristiche

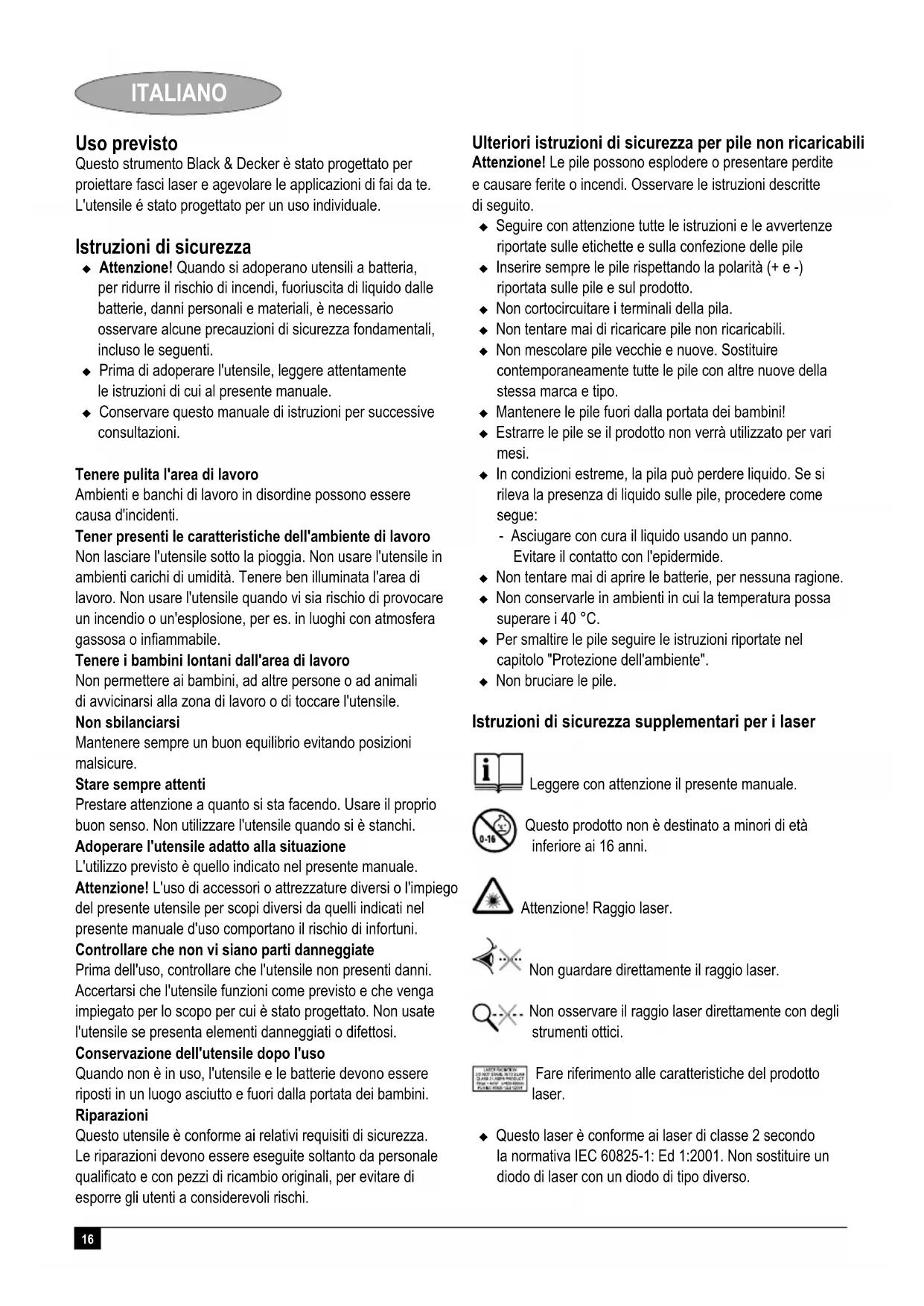

1. Interruttore acceso/spento

Montaggio Attenzione! Assicurarsi che lo strumento sia spento. Installazione delle pile (fig. A) Rimuovere il coperchio delle pile (5) dallo strumento. Inserire le pile nello strumento orientandole come illustrato. Inserire nuovamente il coperchio e farlo scattare in posizione. Installazione dello strumento. Lo strumento può essere installato a parete. Per ottimizzare la lunghezza del fascio laser, lo strumento deve essere installato sulla staffa. Installazione dello strumento sulla staffa di montaggio Installare lo strumento agganciando il retro magnetico dello strumento all'anello sulla staffa di montaggio. Per rimuovere lo strumento dalla staffa, estrarlo dalla staffa. Montaggio a parete (fig. B & C) Lo strumento può essere montato a parete utilizzando l'apposita staffa con una vite (I), un perno da parete (II) o una striscia adesiva (III) (opzionale). Montaggio a parete con foro a chiavetta. Il foro a chiavetta per montaggio a parete (6) viene utilizzato per l'installazione sulla maggior parte dei tipi di pareti. Inserire una vite nella parete. Agganciare il supporto a parete all'elemento di fissaggio utilizzando il foro a chiavetta (6). Fissare lo strumento sulla staffa. Perno da parete Se lo strumento viene installato su pareti in muratura a secco o altri materiali teneri, è necessario utilizzare il perno da parete. Esporre il perno da parete (7) ruotandone la base verso destra. Mantenere la staffa di montaggio con il perno da parete all'altezza desiderata di fronte a un'ubicazione adatta e inserire il perno dritto nella parete. Fissare lo strumento sulla staffa di montaggio. Attenzione! Il perno della staffa è affilato e deve essere maneggiato con cautela. Striscia adesiva Per fissare lo strumento su superfici in cui non è possibile utilizzare viti o chiodi, utilizzare una striscia di biadesivo (8) rimovibile. Le strisce di biadesivo sono disponibili presso il rivenditore di zona. Attenzione! Provare la striscia su una piccola area per verificare che non danneggi il materiale della superficie. Togliere il foglio protettivo da un lato della striscia (8). Far aderire la striscia alla staffa. Togliere il foglio protettivo dall'altro lato della striscia. Premere la staffa con la striscia contro la parete. Fissare lo strumento sulla staffa. Per togliere la striscia, procedere come segue: Togliere lo strumento dalla staffa. Sostenere la staffa con una mano e stringere l'estremità della striscia con l'altra mano. Tirare via lentamente la striscia dalla staffa, parallelamente alla parete, finché l'intera striscia non si stacca. Smaltire la striscia. Uso Installare lo strumento nella posizione desiderata. Accendere lo strumento. Spostare lo strumento come necessario per posizionare il fascio laser. Estreme variazioni di temperatura possono alterare la regolazione dello strumento. Al termine del lavoro, spegnere sempre lo strumento. Impostazione del fascio laser (fig. D) Il fascio laser può essere impostato in modo da ottenere una proiezione in orizzontale e in verticale.18 ITALIANO Premere il pulsante (4) nelle seguenti posizioni: - posizione A: proiezione orizzontale a sinistra - posizione B: proiezione orizzontale a destra - posizione C: proiezione verticale Regolazione della staffa di montaggio La posizione della staffa può essere regolata per adattare la posizione con precisione. Spostare la parte con il foro a chiavetta verso l'alto o verso il basso. Accensione e spegnimento Per accendere lo strumento in modalità bloccata / di tracciatura, far scorrere l'interruttore (1) in posizione centrale. Per accendere in modalità di livella laser automatica, far scorrere l'interruttore (1) verso destra. Per spegnere lo strumento, far scorrere l'interruttore (1) verso sinistra. Uso della funzione livella laser in modalità automatica (fig. E) Modificare la direzione del fascio laser, se necessario. Posizionare lo strumento contro la parete. Accendere lo strumento in modalità di livella laser automatica. Nota: i fasci laser risultano orizzontali solo se lo strumento viene mantenuto entro 5° dalla posizione verticale. Uso del laser in modalità bloccata / di tracciatura (fig. F) Modificare la direzione del fascio laser, se necessario. Ruotare l'unità, se necessario. Posizionare lo strumento contro la parete. Accendere lo strumento in modalità bloccata / di tracciatura. Uso del goniometro Utilizzare il goniometro (3) per trasferire un angolo. La schermata del goniometro si illumina in modalità bloccata / di tracciatura. Posizionare lo strumento con il fascio laser sul punto di partenza. Allineare la posizione 0° del goniometro con la linea laser. Ruotare l'unità sull'angolo desiderato. Pulizia e manutenzione Questo elettroutensile è stato progettato per funzionare a lungo con un minimo di manutenzione. Per un funzionamento sempre soddisfacente è necessario avere cura dello strumento e provvedere alla regolare pulizia. Per pulire l'elettroutensile, usare solo sapone delicato ed un panno umido. Non immergere mai alcuna parte dello strumento in alcun tipo di liquido ed evitare l'infiltrazione di liquidi al suo interno. Protezione dell'ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Nel caso in cui si decida di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata. La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime. In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto. Black & Decker offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com Pile Le pile esaurite devono essere smaltite nel totale rispetto dell'ambiente. Rimuovere le pile come descritto sopra. Le pile devono essere imballate in modo tale da garantire che i terminali non possano essere cortocircuitati. Portare le pile presso un impianto di riciclaggio locale. Dati tecnici BDL170B Tensione V 3 Dimensione delle pile 2 x LR03 (ministilo) Lunghezza d'onda nm 630-69019 ITALIANO Classe del laser 2 Potenza del laser mW < 4 Lunghezza laser cm 300 Precisione (a 3 m) mm +/- 3 Temperatura di funzionamento °C 0 - 40 Peso kg 0,3 Dichiarazione CE di conformità BDL170B Black & Decker dichiara che questi utensili sono stati costruiti in conformità a:
