Producttype	Laserpointer
Merk	Black & Decker
Model	BDL170B
Voeding	2 AAA-batterijen (LR03) 3 V
Golflengte	630 – 690 nm
Laserklasse	2
Laservermogen	< 4 mW
Laserbereik	300 cm (3 m)
Nauwkeurigheid (op 3 m)	± 3 mm
Werktemperatuur	0°C tot 40°C
Gewicht	0,3 kg
Hoofdfuncties	Projectie van horizontale en verticale laserlijnen, automatische nivellering, vergrendelde/aftekenmodus, verlichte hoekmeter
Onderhoud en reiniging	Reinigen met een vochtige doek en een mild schoonmaakmiddel; er mag geen vloeistof in het gereedschap binnendringen
Veiligheid	Kijk niet direct in de straal; laserklasse 2; niet gebruiken als de optiek beschadigd is; buiten bereik van kinderen houden
Onderdelen en repareerbaarheid	Reparaties alleen door een erkende technicus; gebruik niet-oplaadbare batterijen van hetzelfde type
Algemene informatie	24 maanden garantie; aparte inzameling van elektronisch afval

Veelgestelde vragen - BDL170B BLACK & DECKER

Hoe vervang ik de batterijen van de Black & Decker BDL170B?

Verwijder het batterijdeksel, plaats twee AAA-batterijen (LR03) met inachtneming van de aangegeven polariteit en plaats het deksel terug totdat het vastklikt.

Hoe schakel ik de laser aan en uit?

Gebruik de aan/uit-schakelaar: schuif deze naar rechts voor automatische nivellering, naar het midden voor de vergrendelde/aftekenmodus en naar links om uit te schakelen.

Hoe stel ik de laserlijn in op horizontaal of verticaal?

Druk op de richtingsknop van de laser volgens de posities: A voor horizontale projectie naar links, B voor horizontaal naar rechts en C voor verticaal.

Wat moet ik doen als de laser niet aangaat?

Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Vervang de batterijen indien nodig. Zorg ervoor dat de schakelaar in een aan-stand staat.

Kan ik oplaadbare batterijen gebruiken?

Nee, het gebruik van oplaadbare batterijen wordt afgeraden. Gebruik alleen niet-oplaadbare batterijen van het type AAA (LR03).

Hoe monteer ik het gereedschap aan de muur?

Gebruik de montagebeugel: met een schroef (sleutelgat), een muurplug voor gipsplaten of een verwijderbare plakstrip. Volg de montage-instructies in de handleiding.

Wat is de nauwkeurigheid van de Black & Decker BDL170B laser?

De nauwkeurigheid is ± 3 mm op een afstand van 3 meter.

Is de laser gevaarlijk voor de ogen?

Ja, het is een laser van klasse 2. Kijk nooit rechtstreeks in de straal en gebruik deze niet met optische instrumenten. De ooglidreflexen bieden normale bescherming bij blootstelling van minder dan 0,25 seconden.

Hoe reinig ik het apparaat?

Gebruik een vochtige doek met een mild schoonmaakmiddel. Laat geen vloeistof in het gereedschap binnendringen en dompel het apparaat nooit onder.

Waar kan ik reserveonderdelen vinden of het gereedschap laten repareren?

Neem contact op met een erkende Black & Decker reparateur. Raadpleeg de website www.2helpU.com of www.blackanddecker.fr om het dichtstbijzijnde servicecentrum te vinden.

GEBRUIKSAANWIJZING BDL170B BLACK & DECKER

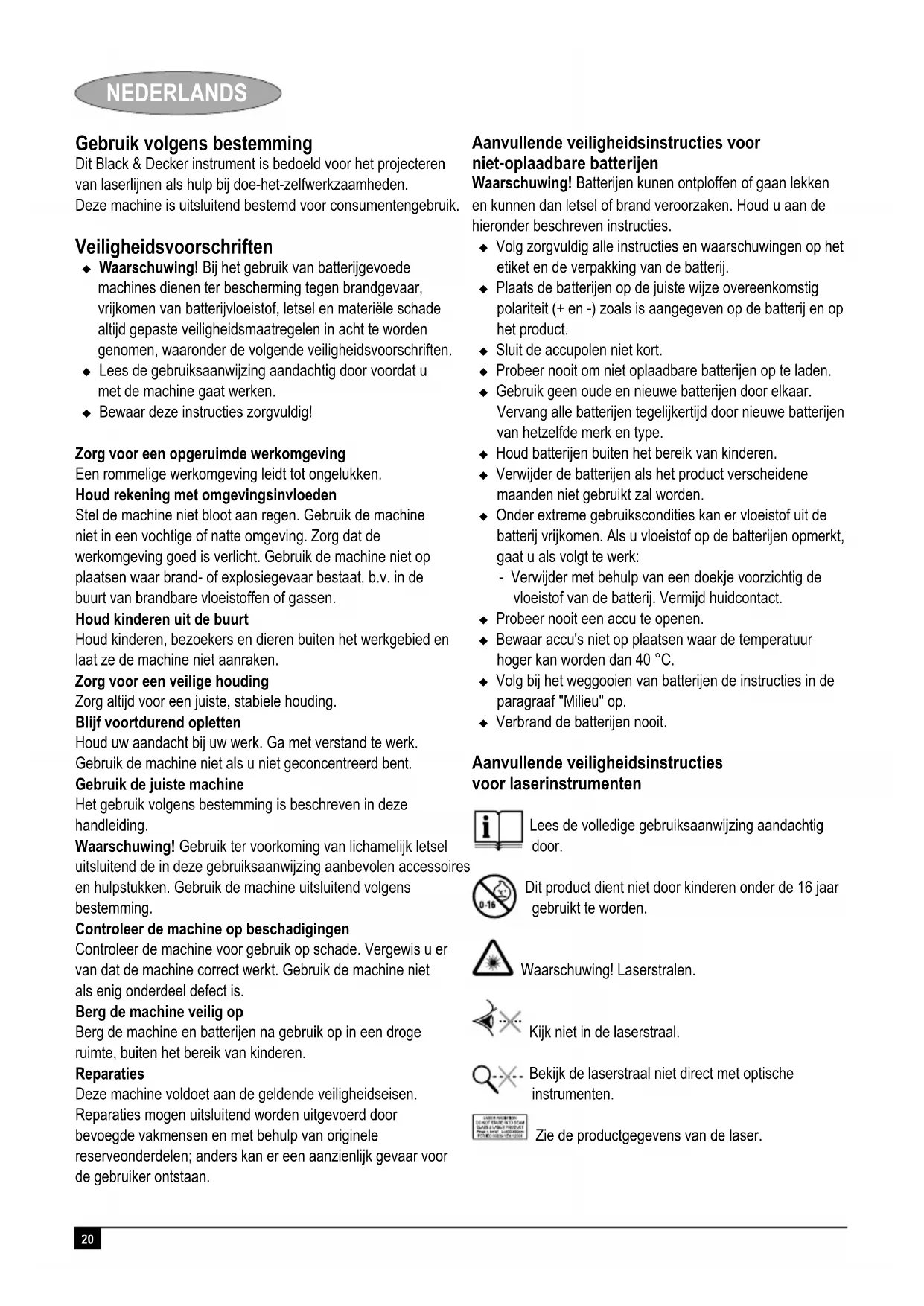

Gebruik volgens bestemming

Dit Black & Decker instrument is bedoeld voor het projecteren van laserlijnen als hulp bij doe-het-zelfwerkzaamheden. Deze machine is uitsluitend bestemd voor consumentengebruik.

Veiligheidsvoorschriften

Waarschuwing! Bij het gebruik van batterijgevoede machines dienen ter bescherming gegen brandgevaar, vrijkomen van batterijvloeistof, letsel en materièle schade alsijd gespaste veriligeidsmaatregelen in ache te worden genomen, waaronder de volgende veriligeidsvoorschriften.
Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken.
Bewaar deze instructies zorgvuldig!

Zorg voor een opgeruiimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

Houd rekening met omgevingsinvloeden

Stel de machine Niet bloot aan regen. Gebruik de machine Niet in een vochtige ofatie omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine Niet opplaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en LaTeX ze de machine Niet aanraken.

Zorg voor een veilige houding

Zorg algijd voor een juiste, stabiele houding.

Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine Niet als u Niet geconcentreerd bent.

Gebruik de juiste machine

Het gebruik volgens bestemming is beschreiben in deze handleiding.

Waarschuwing! Gebruik ter voorkoming van lichamelijk letseluitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machineuitsluitend volgens bestemming.

Controller de machine op beschadigingen

Controleer de machine voor gebruik op schade. Vergewis u er van dat de machine correct werk. Gebruik de machine Niet als enig onderdeel defect is.

Berg de machine veilig op

Berg de machine en batterijen na gebruik op in een drogeruimte, buiten het bereik van kinderen.

Reparaties

Deze machine voldoet aan de geldende verilgheidseisen.
Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan.

Aanvullende veiligheidsinstrumenties voor Niet-oplaadbare batterijen

Waarschuwing! Batterijen kunen ontploffen of gaanlekken en kunnen dan letsel of brand veroorzaken. Houd u aan de hieronder beschreiben instructies.

Volg zorgvuldig alle instructies en waarschuwingen op het etiket en de verpakking van de batterij.
Plaats de batterijen op de juiste wijze overeenkomstig polariteit (+en - ) zoals is aangegeven op de batterij en op het product.
Sluit de accupolen nicht kort.
Probeer nooit om Niet oplaadbare batterijen op te laden.
- Gebruik geen oude en{nieuwe batterijen door elkaar. Vervang alle batterijen tegelijkertijd door nieuwe batterijen van hetzelfde merk en type.
Houd batterijen buiten het bereik van kinderen.
Verwijder de batterijen als het product verscheidene maanden nicht gebrukt za worden.
Onder extreme gebruikscondities kan er vloeistof UIT de batterij vrijkomen. Als u vloeistof op de batterijen opmerkt, gaat u als volgt te werk:

• Verwijder met behulp van een doekje voorzichtig de vloeistof van de batterij. Vermijd huidcontact.

Probeer nooit een accu te openen.
Bewaar accu's Niet opplaatsen waar de temperatuur hoger kan worden dan 40^
Volg bij het weggooien van batterijen de instructies in de paragraaf "Milieu" op.
Verbrand de batterijen nooit.

Aanvullende veiligheidsinstructies voor laserinstrumenten

Lees de volledige gebruiksaanwijzing aandachtig door.

Dit product dient Niet door kinderen onder de 16 Jaar gebruikt te worden.

Waarschuwing! Laserstralen.

Kijk Niet in de laserstraal.

Bekijk de laserstraal Niet direct met optische instrumenten.

Zie de productgevevens van de laser.

Dit laserinstrument voldoet aan klasse 2 volgens IEC 60825-1: Ed 1:2001. Vervang een laserdiode nicht door een diode van een ander type. Laat een eventueel beschadigd laserdinstrument door een erkende reparateur repareren.
Gebruik het laserinstrument nicht voor enige andere doeleinden dan het projecteren van laserlijnen.
- Bootstelling van het oog aan de straal van een classe 2 laserinstrument gedurende maximaal 0,25 seconden wordt als veilig beschouwd. De reflexen van het ooglid zullen doorgaans voldoende bescherming bieden. Over afstanden van meer dan 1 m voldoet het laserinstrument aan classe 1 en wordt aldus als volkommen veilig beschouwd.
Kijk nooit direct en met opzet in de laserstraal.
Gebruik geen optische hulpmiddelen om maar de laserstraal te kijken.
Zorg bij het opstellen van het instrument dat de laserstraal een person Niet op hoofdhoogte kan kruisen.
Houd kinderen uit de buurt van het laserinstrument.
Indien dehelderheid van de laserlijn plotseling toeneemt of indien de geprojecteerde lijn worden verrormd, kan dit op een gebroken lens duiden. Het instrument mag dan nicht gebruikt worden om gevaar te voorkomen.
Gebruikuitsluitend Niet-oplaadbare batterijen. Sluit de laser nooit aan op een ander soort stroomvoorziening.

Onderdelen

1. Aan/uit-schakelaar
2. Gradenboog
3. Laseropeningen
4. Richtingknop laser

Assemblage

Waarschuwing! Controller of het instrument isuitgeschakeld.

De batterijenplaatsen (fig.A)

Verwijder het batterijdeksel (5) van het instrument.
Steek de batterijen in het instrument volgens de aangegeven richting.
Plaats het deksel waar'erug en klik deze op deplaats.

Het instrument installeren

Het instrument kan aan de muur worden bevestigd.

Het instrument dient op het onderstel te worden geinstalleerd om de lengte van de laserlijn te optimaliseren.

Het instrument op het onderstelplaatsen

Installee het instrument door de magnetische achterkant van het instrument gegen de ring van het onderstel te drukken.
U kunt het instrument van het onderstel lostrekken indien u het wenst te verwijderen.

Aan de muur bevestigen (fig. B & C)

Het instrument kan op de muur worden bevestigd met behulp van het onderstel met een schroef (I), een muurpen (II) of een zichklevende strook (III) (optioneel).

Spiegatinzetstuk

Het spiegatinzetstuk (6) worden gebruikt voor bevestiging aan de meeste muurconstructies.

Draai een schroef in de muur.
Hang het inzetstuk aan het bevestigingsmiddel met behulp van het spiegat (6).
Plaats het instrument op het onderstel.

Murpen

Als het instrument aan gipsplaat of andere zachte materialen bevestigd worden, dient de muurpen te worden gebruikt:

Laat de muurpen (7) uitsteken door de onderzijde van de pen maar rechts te draaien
Houd het onderstel met de muurpen voor een geschikte plaats op de gewenste hoogte en druk de penrecht in de muur.
Het instrument op het onderstelplaatsen.

Waarschuwing! De pen van het onderstel is scherp en dient met zorg te worden behandeld.

Zelfklevende strook

Als het instrument worden bevestigd aan oppervlakken waar geen schroeven of spijkers kutden worden gebruikt, dient een zichklevende strook (8) te worden gebruikt. Zelfklevende stroken zichn verkrijgbaar bij uwplaatselijkke verkooppunt.

Waarschuwing! Test de strook op een onopvallend stukje om er zeker van teল dat het het oppervlak Niet beschadigt.

Verwijder de beschemfolie van de ene Kant van de strook (8).
Plak de strook aan het onderstel.
Verwijder de beschermfolie van de andere kant van de strook.
Druk het instrument met de strook gegen de muur.
Plaats het instrument op het onderstel.

Om de strook te verwijderen, gaat u als volgt te werk:

Verwijder het instrument van het onderstel.
Houd het onderstel met een hand vast en pak het einde van de zichklevende strook met de andere hand vast.
Trek de strook langzaam parallel aan de muur weg van het onderstel totdat de gehele strook is losgelaten.
Goo de strook weg.

Gebruik

Installeehert instrumentzoalsvereist.
Schakel het instrument in.

NEDERLANDS

Stel de positie van de machine zodanig af om de laserlijn correct teplaatsen. Let erop dat extreme temperatuurschommelingen van invloed hunnen zich op de instelling van het instrument.
Schakel het instrument na het werk alsijd UIT.

Instellen van laserlijn (fig. D)

De laserlijn kan worden ingesteld om horizontal en verticaal te konnen projectoren.

Druk de knop (4) in de volgende posities:

• Positie A: horizontally projectie aan links
• Positie B: horizontale projectie maar rechts
• Positie C: verticale projectie

Het onderstel verstellen

De stand van het onderstel kan worden aangepast om het instrument precies af te stellen.

Verplaats het spiegatgedeelte omhoog of omlaag.

In- en uitschakelen

Schuif de schakelaar (1) in de middenpositie om het instrument aan te zieten in de vergrendelings-/opzetmodus.
Schuif de schakelaar (1) maar rechts om het instrument aan te zetten in de automatische waterpasmodus.
Schuif de schakelaar (1) maar links om het instrument uit te schakelen.

Het laserinstrument in de automatische waterpasmodus gebruiken (fig. E)

Richt de laserlijn indien nodig.
Plaats het instrument gegen de muur.
Schakel het instrument in in de automatische waterpasmodus.

Opmerking: de laserlijn za alleen waterpas zich als het instrument minder dan 5^ van de verticale stand afwikt.

Het laserinstrument in de vergrendelings-/ opzetmodus gebruiken (fig. F)

Richt de laserlijn indien nodig.
Draai de eenheid indien nodig.
Plaats het instrument gegen de muur.
Schakel het instrument in in de vergrendelings-/ opzetmodus.

Gebruik van de gradenboog

De gradenboog (3) kan worden gebruikt om een hoek over te brengen. Het scherm van de gradenbooglicht op in de vergrendelings-/opzetmodus.

Plaats het instrument met de laserlijn op het referentiepunt.
Breng de 0^ -positie op de gradenboog in lijn met de laserlijn.
Draai de eenheid in de gewenste hoek.

Reiniging en onderhoud

Dit instrument is ontworpen om gedurende langereperiode te functioneren met een minimum aan onderhoud.

Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken.

Gebruik alleen zachte zeep en een vochtige doek om het instrument te reinigen. Zorg ervoor dat er geen vloeistof in het instrument kan komen en dompel geen enkel onderdeel van de machine ooit onder in vloeistof.

Milieu

Gescheiden inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden weggegooid.

Wanneer uw oude Black & Deckerproduct aan verranging toe is of het u Niet langer van Dienst kan zich,gooi het dan nicht bij het huishoudelijk afval. Zorg ervoor dat het product gezehden kan worden ingezameld.

Door gebrachte producten en verpakkingen geschienen in te zamelen, worden de materialen gerecycled en opnieuw gebrukt. Hergebruik van gerecyclede materialen voorkomt milieuuervuiling en verminderdt de vraag maar grondstoffen.

Inzamelpunten voor gescheden inzameling van electrische huishoudproducten bij gemeentelijkke vuilnisbergen of bij de verkoper waar u een新产品 koopt, hunnen aanplaatselijkke voorschriften gebonden zijn.

Black & Decker biedt de möglichkheid tot inzamelen en recyclen van afgedankte Black & Decker producten.

Om gebruik van deze service te makes, dient u het product aan een van ons servicecentra te sturen, die voor ons de inzameling verzorgen.

U kurz het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achechterzijde van deze handlediging. U kurz ook een lijst van onsze servicecentra eneer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Accu's

Versleten batterijden dienen op milieubewuste wijze te worden verwijderd:

Verwijder de batterijen zoals hierboven is beschreiben.
Plaats de batterijen in een geschichte verpakking, zodat de accucontacten Niet können worden kortgesloten.

Breng de batterijen maar eenplaatselijk verwerkingscentrum voor Klein chemisch afval.

Technische gegevens

BDL170B

Spanning V 3

Batterijmaat 2 x LR03 (AAA)

Golfengte nm 630-690

Laserklasse 2

Sterkte laser mW < 4

Laserlengthc m 300

Nauwkeurigheid (op 3 m) mm +/- 3

Bedrijfstemperatuur ^ C0 - 40

Gewicht kg 0,3

Om een beroep op de garantie te doeon, dient u een aankoopbewijs te overhandigen aan de verkoper of een van once servicecentra. U knot het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U knot ook een lijst van once servicecentra eneer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om te
worden geinformeerd over neue producten en speciale
aanbiedingen. Verdere informatatie over het merk
Black & Decker en once producten vindt u op
www.blackanddecker.nl

EG-verklaring van overeenstemming

BDL170B

Black & Decker verklaart dat deze machines in

overeenstemming zich met:

89/336/EEG, IEC 60825-1, EN 61010 & EN 61000-6

Kevin Hewitt

Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verwanging van defecte onderdelen, de reparatie van het product of de verwanging van het product, tenzij:

Het product is gebruikt voor handelsdoelseinden, professionele toepassingen of verhuurdoelseinden;
Het product onoordeelkundig is gebruikt;
Het product is beschadigd door invloeden van buitenaf of door een ongeval;
Reparaties zich uitgevoerd door anderen dan once servicecentra of Black & Decker personneel.
